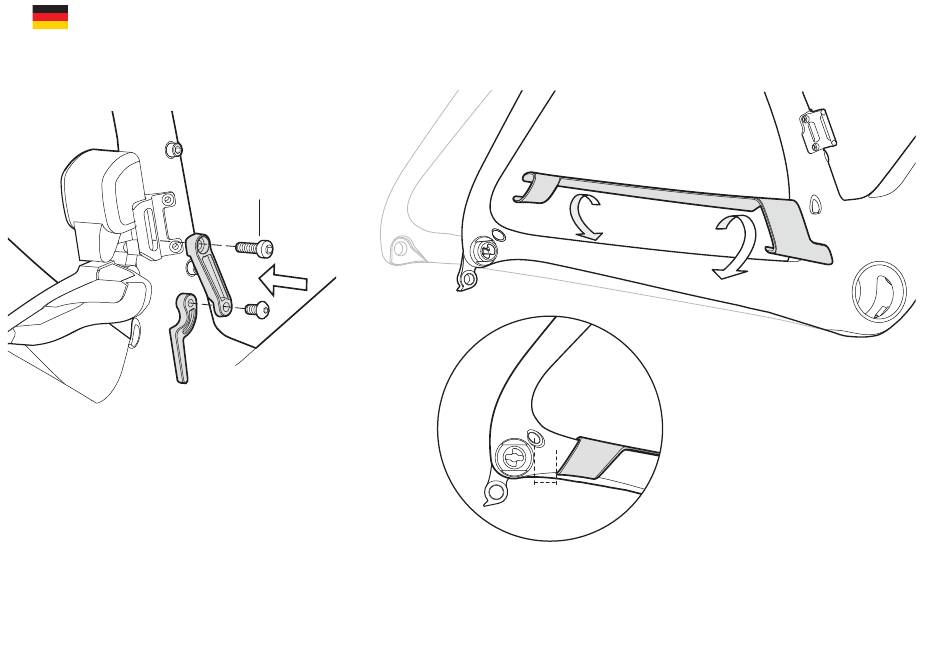

MONTAGE DES RAHMENSCHUTZES
Installieren Sie den
Umwerfer mit der
beigefügten Schraube.
Ziehen Sie sie gemäß
den Spezifikationen des
Umwerfers fest.
Installieren Sie den Kettenfänger, wenn
Sie den Umwerfer montieren. Schließen
Sie die endgültigen Einstellungen mit
der Kette im kleinen Kettenring und dem
größten Kassettenzahn ab. Ziehen Sie die
Verbindungsschrauben mit einem Drehmoment
von 4Nm fest.
HINWEIS: Die Montage des
Kettenstrebenschutzes wird
empfohlen, da er, falls die Kette
vom Kettenblatt abfällt, Schäden am
Rahmen verhindert.
33
Reinigen Sie die Kettenstrebe mit
Isopropyl-Alkohol. Installieren
Sie den Schutz der Kettenstrebe,
indem Sie die Klebstoffrückstände
entfernen und den Schutz am
Rahmen befestigen. Die untere
nach hinten zeigende Kante sollte
15 mm
ungefähr 15 mm vom Rand der
Feststellmutter des Schaltauges
entfernt sein.
