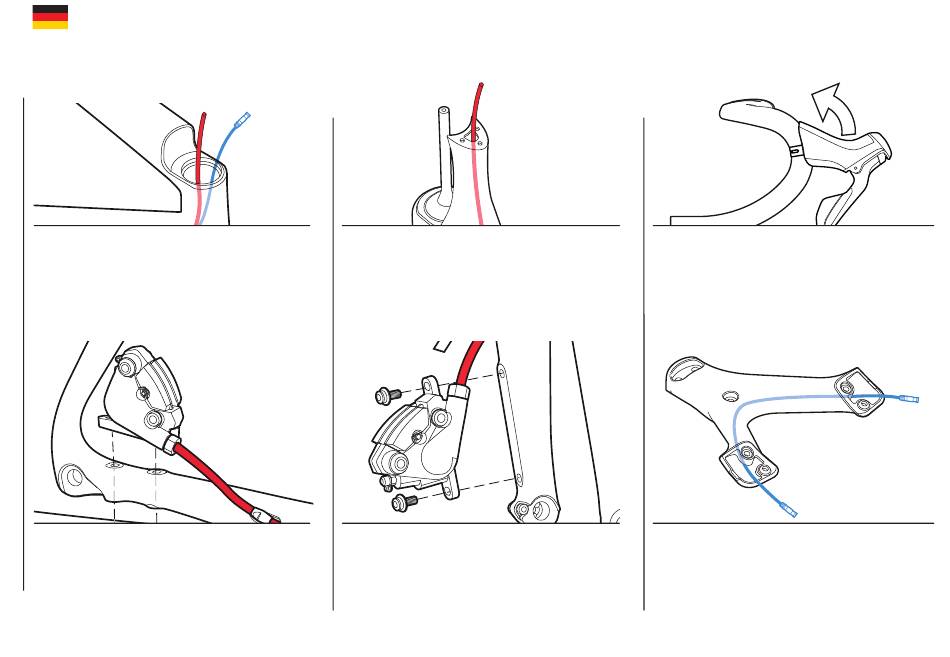

S5 DISC MONTAGEÜBERBLICK
01
Bereiten Sie den Rahmen vor, indem sie den
Bremsschlauch der Hinterbremse und die
Schaltzüge verlegen. Lassen Sie sie aus dem
oberen Ende des Steuerrohrs austreten. Nicht
kürzen.
02
Montieren Sie den hinteren Bremssattel. Die
Schaltzüge können jetzt entweder angebracht
werden oder weiterhin frei im Innenzugeinlass
des Innenlagers verweilen.
11
03
Bereiten Sie die Gabel vor, indem Sie den
Bremsschlauch durch die unteren Gabelbeine
einschieben und an der oberen Führung der
Gabel austreten lassen.
04
Montieren Sie den vorderen Bremssattel.
05
Bereiten Sie den Lenker vor, indem Sie die
Schalt-/Bremshebel installieren.
06
Bei Di2-Ausführungen bereiten Sie den
Vorbau vor, indem Sie das 750 mm lange
E-Kabel durch beide Flügel verlegen, wobei
die Enden des Verbindungsstücks an den
Anschlüssen der jeweiligen Lenkerenden
austreten sollen.
