MONTAGE DES SPANNDECKELS
Die Schraube
mit 5 Nm
festziehen
Spanndeckel
Feststellschraube
M5 x 16
21
Spanndeckel
Feststellschraube
M5 x 16
1.
2. Benutzen Sie 3 der mitgelieferten M5 x 16 mm
3. Schrauben Sie die verbliebenen M5 x 16 mm
HINWEIS: Wir empfehlen Ihnen, sich vor
der kompletten Montage mit dem Lenksystem
vertraut zu machen, indem Sie eine
Probemontage ohne Schläuche oder Kabel
durchführen.

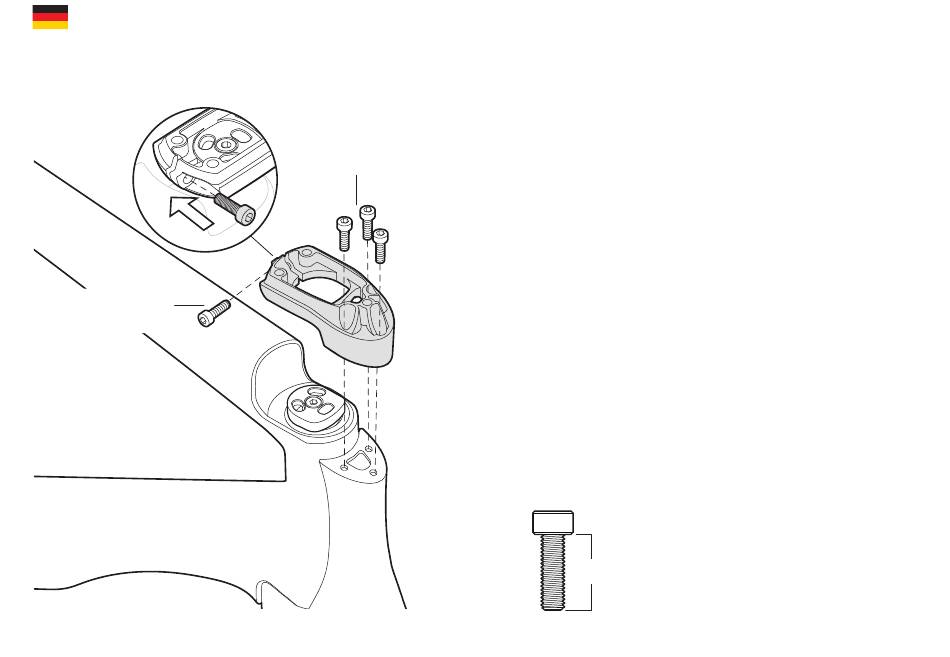

Positionieren Sie den Spanndeckel auf der Gabel so, dass
der Vorspannungszapfen eingeschlossen ist, und die drei
vorderen Feststellschrauben über den Schraubenlöchern
der Gabel liegen. Hinweis: Sollten die Löcher nicht genau
übereinander passen, vergewissern Sie sich, dass der
Spanndeckel zu Ihrer Rahmen-/Gabelgröße passt.
Feststellschrauben, fixieren Sie den Spanndeckel an
der Gabel und ziehen Sie die Schrauben mit 10Nm fest.
Feststellschraube in den Spanndeckel und stellen Sie
die Vorspannschraube so ein, dass kein Spiel im Lager
vorhanden ist und ziehen Sie die Schraube mit 5Nm fest.
HINWEIS: Dieses Diagramm dient lediglich
als Referenz für die Montage. Während der
vollständigen Montage sind Schläuche und
Kabel präsent.
Spanndeckel-
Feststellschraube
M5 x 16 mm
Tatsächliche Größe
16 mm
Zur Montage des
Spanndeckels
werden insgesamt 4
Schrauben benötigt.
