INSTALLATION

Wichtig! Bevor Sie mit der Installation des Produkts beginnen, überprüfen Sie Kapitel 2 und Kapitel 12 (technische merkmale).
Abb. 1 zeigt den Verpackungsinhalt: Material überprüfen.
1
2
E F
d
c
D
Überprüfen Sie vor der Installation den Platzbedarf des Torantriebs (Abb. 3) und die Maßangaben (Abb. 4):
3
4
0 ÷ 10
mm
192 mm
4 – Deutsch
D
330 mm
330 mm
0 ÷ 50 mm

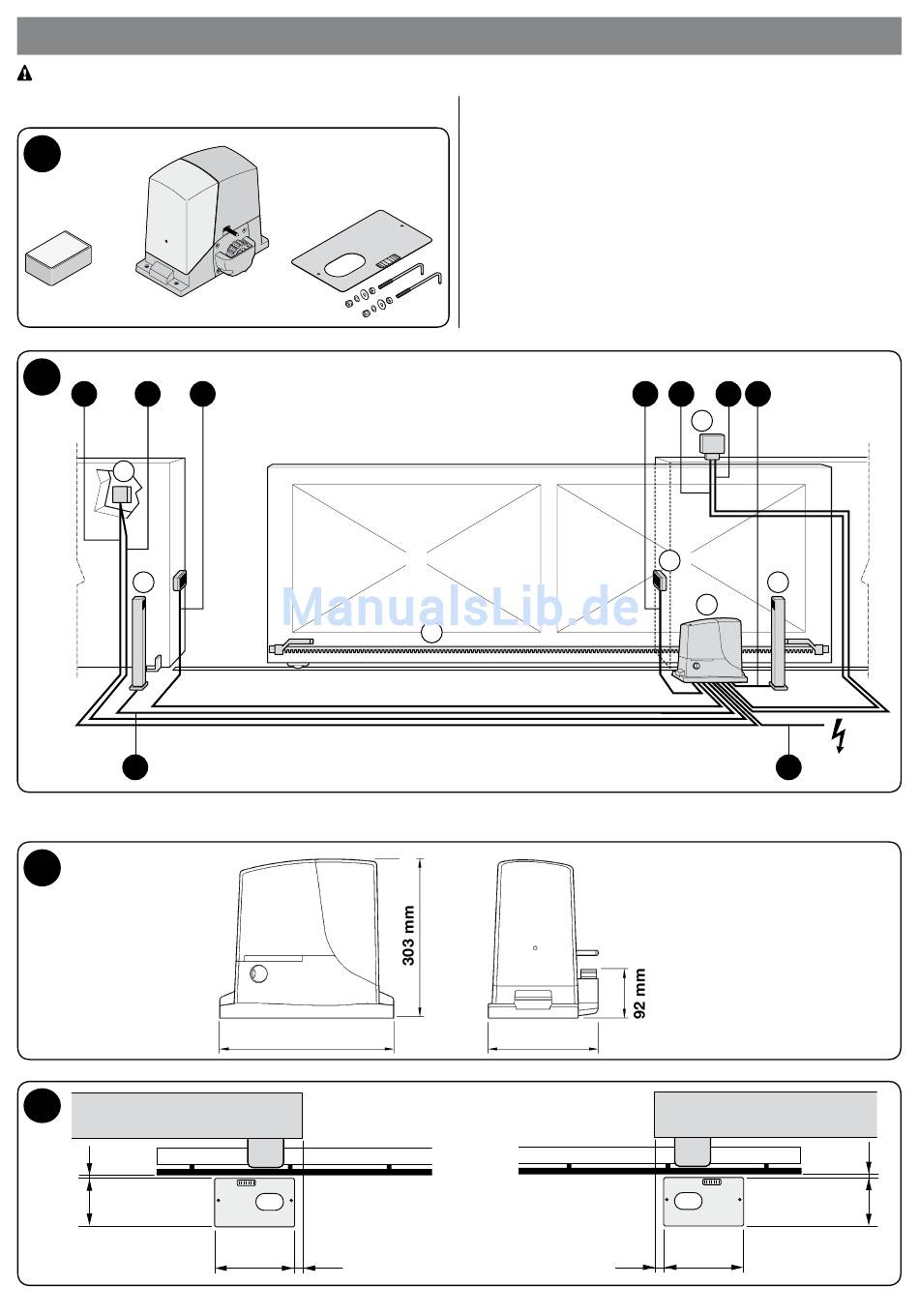

Abb. 2 zeigt die Position der unterschiedlichen Komponenten einer
typischen Anlage mit Nice-Zubehör:
a - ROX-Torantrieb
b - Fotozellen
c - Säulen für Fotozellen
d - Schlüsseltaster / digitale Tastatur
e - Blinkleuchte
f - Zahnstange
f
210 mm
0 ÷ 50 mm
D B C D
e
b
c
a
A
192 mm
330 mm
0 ÷ 10
mm
