Die betreffende Taste des zu speichernden Senders
drücken und wieder loslassen
Die betreffende Taste des zu speichernden Senders
gedrückt halten
Die Sender-Taste loslassen

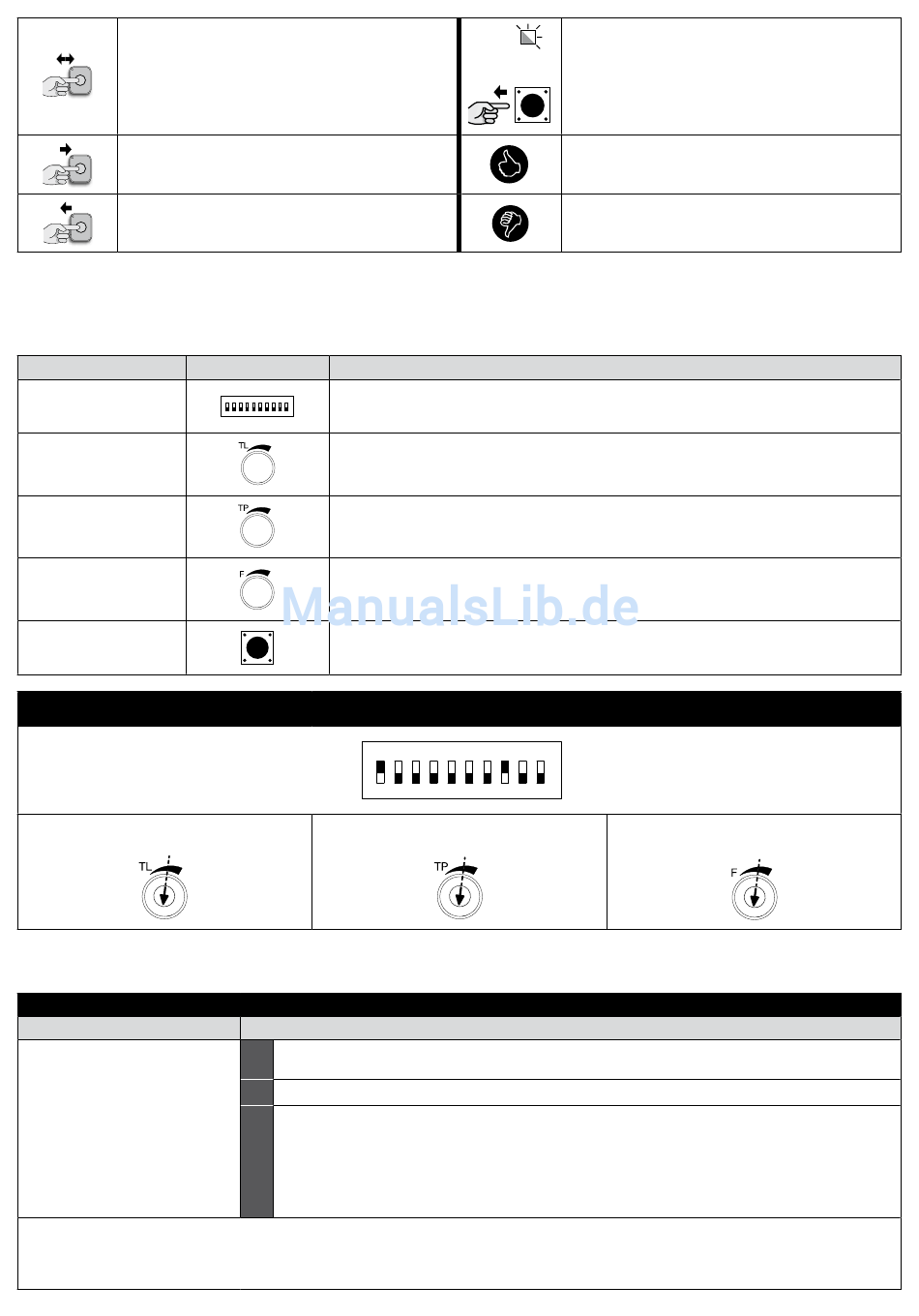

7.1 - Steuereinheit: Programmierungstasten

Die Steuereinheit verfügt über verschiedene Funktionen mit programmierbaren Werkseinstellungen: In diesem Kapitel werden die verfügbaren
Funktionen und die Programmierverfahren beschrieben. Lesen Sie auch im Kapitel 8 „Weitere Informationen" nach.
An der Steuereinheit befinden sich Mikroschalter und Justierpotentiometer (Abb. 7):
Benennung
MIKROSCHALTER
Trimmer TL
Trimmer TP
Trimmer F
FUNKSENDER-Taste
Werkseitige Voreinstellungen (Standardwerte)
MIKROSCHALTER
Halbautomatisch (1 = ON)
Trimmer TL (Arbeitszeit)
7.1.1 - Trimmer (TL - TP - F)
Die Betriebsparameter der Steuereinheit sind mit drei Trimmern (Abb. 7) einstellbar
TL (Arbeitszeit)
Betriebsart
reguliert die Höchstdauer der Öff-
nungs- und Schließbewegung
Verlangsamungsfunktion: Um diese Funktion zu verwenden, muss die programmierbare Funktion „Verlangsamung" aktiviert und der
TL-Trimmer so eingestellt werden, dass die Verlangsamungsphase 50/70 cm vor dem Eingriff des Endschalters einsetzt.
Anmerkung: Eine eventuelle Änderung dieses Parameters ist während der Ausführung der ersten gesteuerten Öffnungsbewegung sichtbar,
nachdem die Änderung vorgenommen wurde.
Symbol Beschreibung
Zur Aktivierung der Funktionen verwenden
Zur Einstellung der „Arbeitszeit"-Parameter verwenden (siehe Abschnitt 7.1.1)
Zur Einstellung der „Pausenzeit"-Parameter verwenden (siehe Abschnitt 7.1.1)
Zur Einstellung der „Kraft"-Parameter verwenden (siehe Abschnitt 7.1.1)
Zur Programmierung des Funkempfängers verwenden
1
2 3 4 5 6 7 8 9 10
ON
OFF
Trimmer TP (Pausenzeit)
Einstellung
01.
Den Modus „Halbautomatisch" oder „Automatisch" auswählen und den mikroschalter 1 auf „ON"
(Ein) stellen
02. Den Trimmer TL (Arbeitszeit) auf halben Lauf stellen
03. Einen vollständigen Öffnungs- und Schließzyklus durchführen:
Überprüfen Sie, dass die eingestellte Höchstdauer der Bewegung (Öffnung oder Schließung) ausrei-
chend ist und dass eine Toleranz von 2 oder 3 Sekunden gelassen wird.
Regulieren Sie den TL-Trimmer eventuell erneut mit dem Höchstwert.
Anmerkung: Wenn diese Zeit noch immer nicht ausreichend sein sollte, ist es notwendig, die TLM-Brü-
cke hinter dem TL-Trimmer (Abb. 7) abzuschneiden, um eine „Arbeitszeiterhöhung" (TLM) zu erzielen
↕ Die FUNKSENDER-Taste loslassen, wenn die Led
ein bestimmtes Leuchtsignal erzeugt (Dauerleuchten,
Blinken, Verlöscht)
Korrekte Vorgehensweise
FALSCHE Vorgehensweise
Trimmer F (Kraft)
