AUTOMATISIERUNGSBEGINN UND ÜBERPRÜFUNGEN DER ANSCHLÜSSE

5.1 - Anschluss der Automation an das Stromnetz

ACHTUNG! - Der Anschluss der Automatisierung an das Stromnetz muss von qualifiziertem Fachpersonal unter Beachtung der
derzeitigen, im jeweiligen Land geltenden Gesetze, Normen und Regelungen erfolgen.
Fahren Sie wie folgt fort
01.
Den Torantrieb von Hand entriegeln, um den Torflügel bei der Öffnung und Schließung zu bewegen
02.
Den Torflügel auf die Hälfte seines Wegs setzen
10 – Deutsch
1 2
LED FCC
LED FCA
LED:
AERIAL =
ANTENNE
PROGRAM
=
MIKRO-SCHALTER
SWITCH
LED RADIO =
LED FUNKSENDER
LED PHOTO =
LED FOTOZELLEN
LED
LED P.P. =
SCHRITTMOTOR
LED OK = LED OK
RADIO = FUNKSENDER-TASTE
TX RX

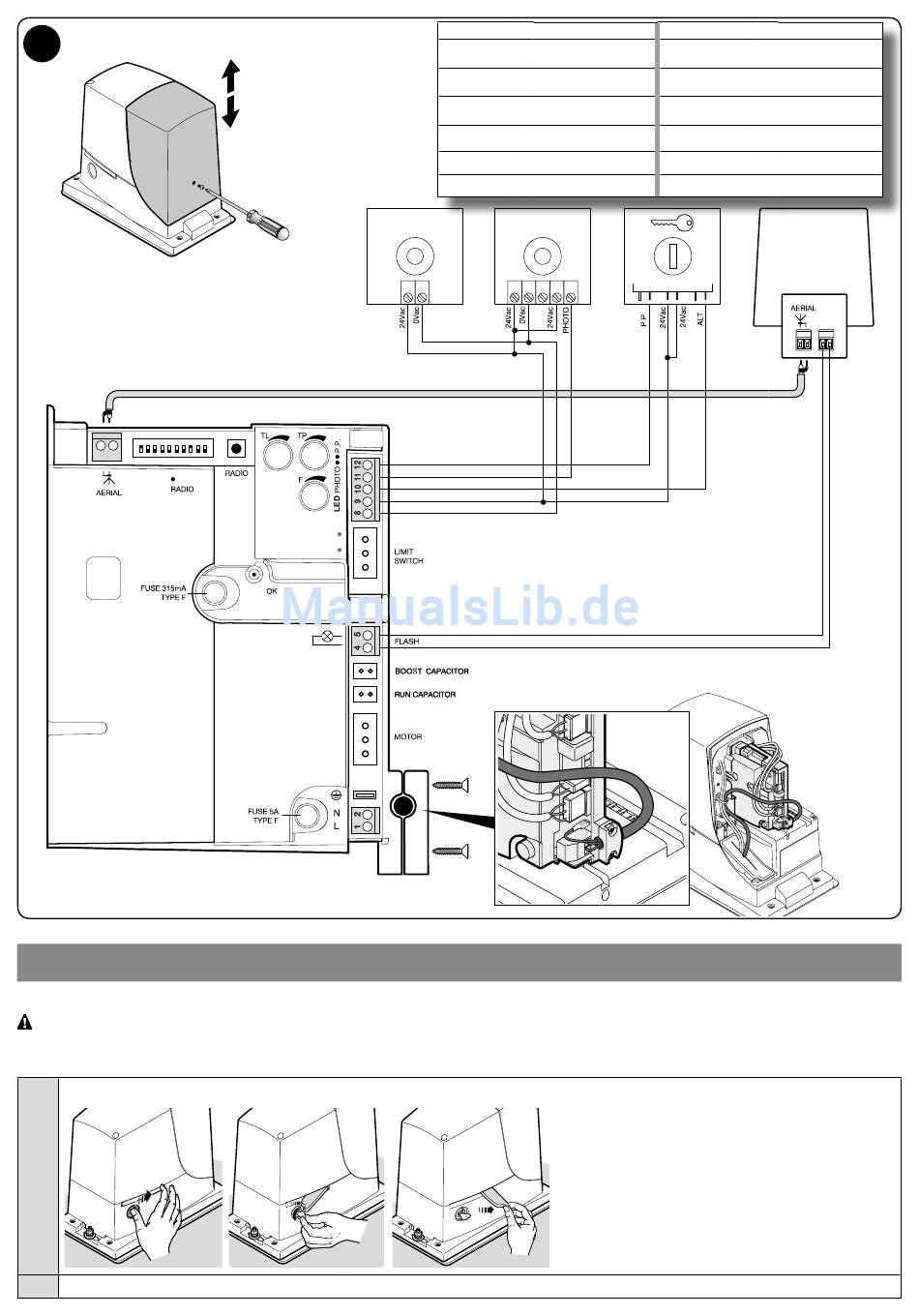

1 2 3 4 5
(ROX1000)
LIMIT SWITCH =
ENDSCHALTER
FLASH =
BLINKLEUCHTE
BOOST ANLAUFKONDEN-
=
CAPACITOR SATOR
RUN
ANLAUF-
=
CAPACITOR
KONDENSATOR
MOTOR =
MOTOR
FUSE =
SICHERUNG
FLASH
230 V
NC NO C C NO NC
