Cablaggio

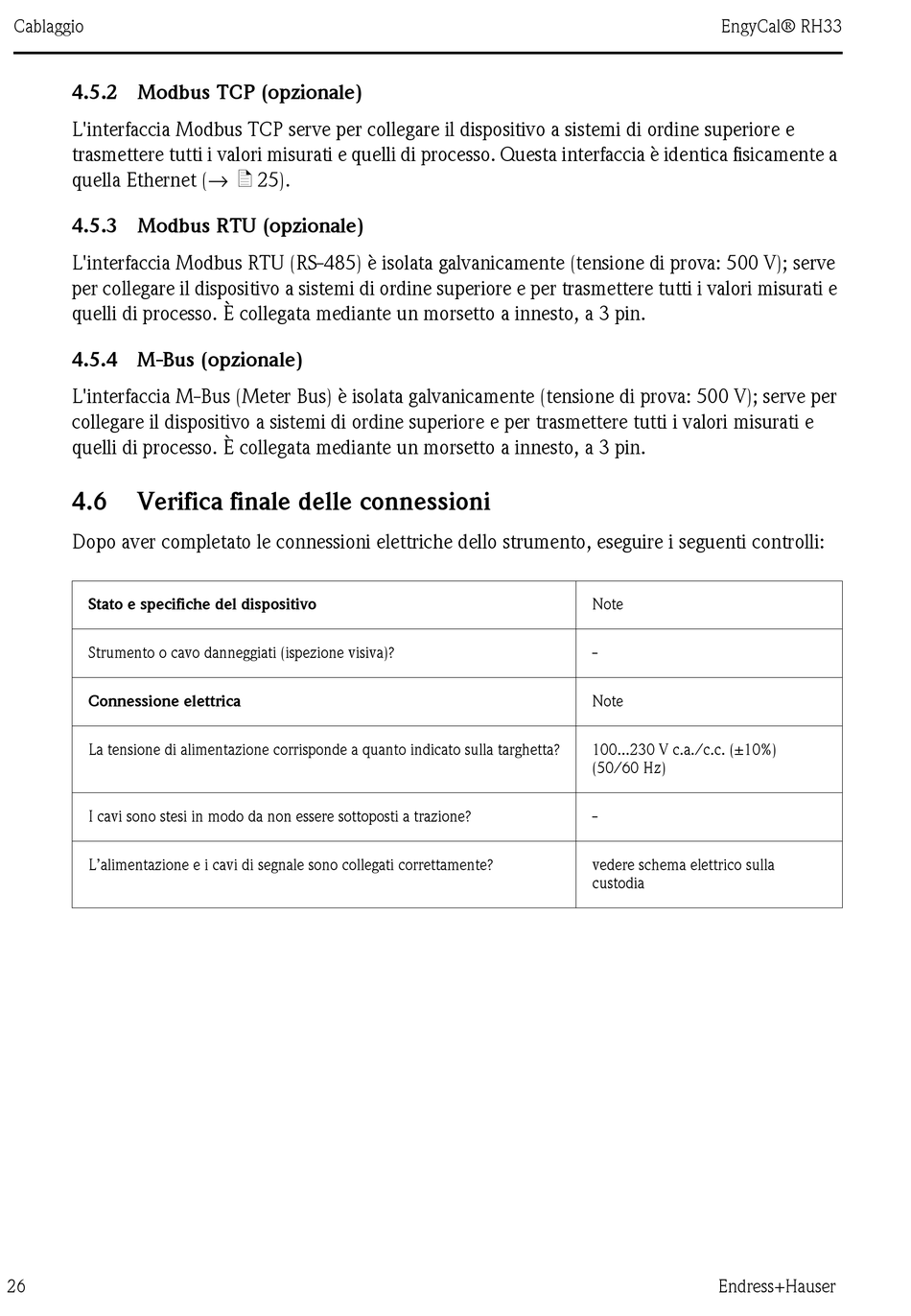

4.5.2 Modbus TCP (opzionale)
L'interfaccia Modbus TCP serve per collegare il dispositivo a sistemi di ordine superiore e
trasmettere tutti i valori misurati e quelli di processo. Questa interfaccia è identica fisicamente a
quella Ethernet (→ ä 25).
4.5.3 Modbus RTU (opzionale)
L'interfaccia Modbus RTU (RS-485) è isolata galvanicamente (tensione di prova: 500 V); serve
per collegare il dispositivo a sistemi di ordine superiore e per trasmettere tutti i valori misurati e
quelli di processo. È collegata mediante un morsetto a innesto, a 3 pin.
4.5.4 M-Bus (opzionale)
L'interfaccia M-Bus (Meter Bus) è isolata galvanicamente (tensione di prova: 500 V); serve per
collegare il dispositivo a sistemi di ordine superiore e per trasmettere tutti i valori misurati e
quelli di processo. È collegata mediante un morsetto a innesto, a 3 pin.
4.6

Verifica finale delle connessioni

Dopo aver completato le connessioni elettriche dello strumento, eseguire i seguenti controlli:
Stato e specifiche del dispositivo
Strumento o cavo danneggiati (ispezione visiva)?
Connessione elettrica
La tensione di alimentazione corrisponde a quanto indicato sulla targhetta?
I cavi sono stesi in modo da non essere sottoposti a trazione?
L'alimentazione e i cavi di segnale sono collegati correttamente?
26
EngyCal® RH33
Note
-
Note
100...230 V c.a./c.c. (±10%)
(50/60 Hz)
-
vedere schema elettrico sulla
custodia
