EngyCal® RH33
3.5

Istruzioni di installazione per i sensori di temperatura

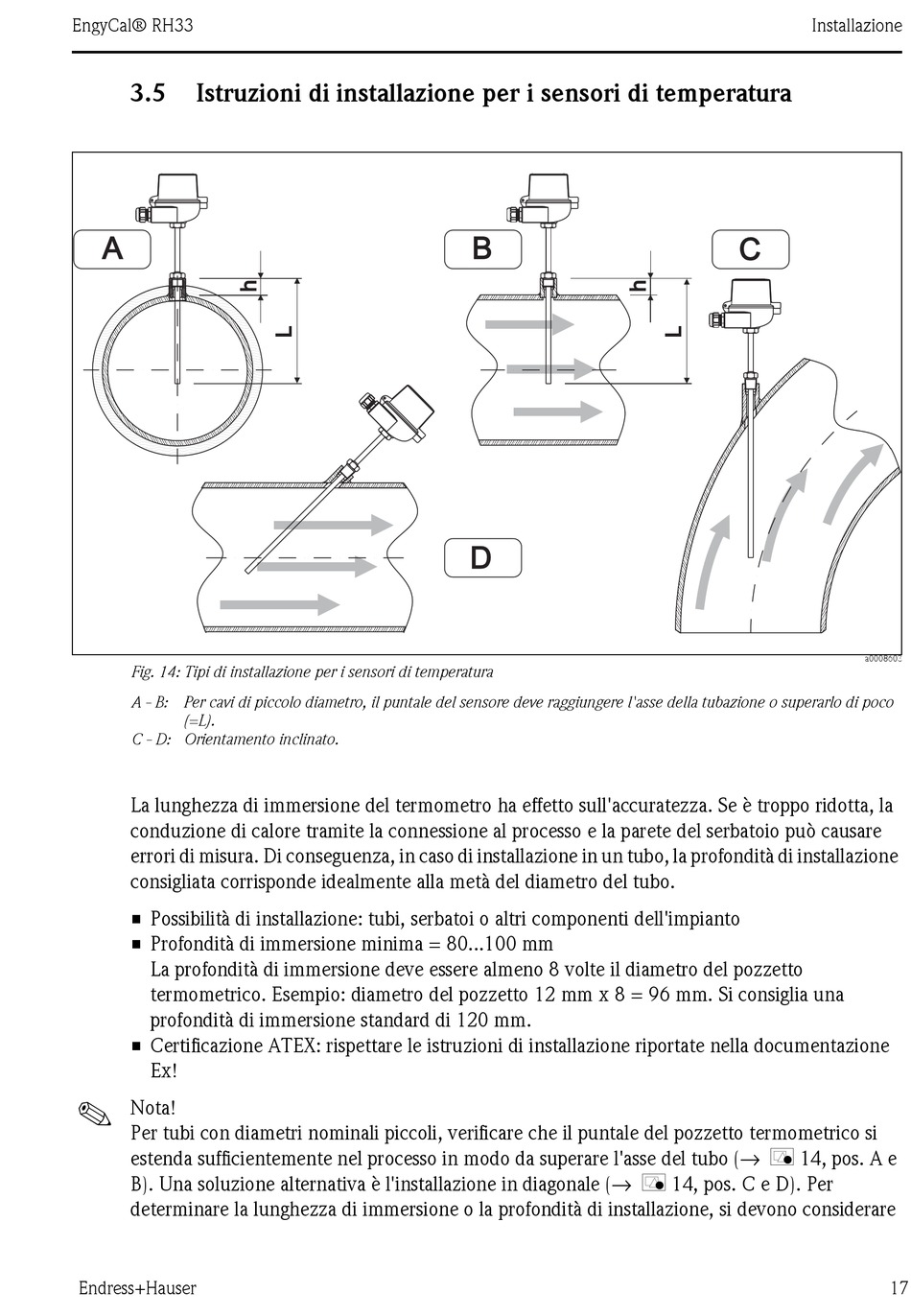

Fig. 14: Tipi di installazione per i sensori di temperatura
A - B: Per cavi di piccolo diametro, il puntale del sensore deve raggiungere l'asse della tubazione o superarlo di poco
(=L).
C - D: Orientamento inclinato.
La lunghezza di immersione del termometro ha effetto sull'accuratezza. Se è troppo ridotta, la
conduzione di calore tramite la connessione al processo e la parete del serbatoio può causare
errori di misura. Di conseguenza, in caso di installazione in un tubo, la profondità di installazione
consigliata corrisponde idealmente alla metà del diametro del tubo.
• Possibilità di installazione: tubi, serbatoi o altri componenti dell'impianto
• Profondità di immersione minima = 80...100 mm
La profondità di immersione deve essere almeno 8 volte il diametro del pozzetto
termometrico. Esempio: diametro del pozzetto 12 mm x 8 = 96 mm. Si consiglia una
profondità di immersione standard di 120 mm.
• Certificazione ATEX: rispettare le istruzioni di installazione riportate nella documentazione
Ex!
!
Nota!
Per tubi con diametri nominali piccoli, verificare che il puntale del pozzetto termometrico si
estenda sufficientemente nel processo in modo da superare l'asse del tubo (→ å 14, pos. A e
B). Una soluzione alternativa è l'installazione in diagonale (→ å 14, pos. C e D). Per
determinare la lunghezza di immersione o la profondità di installazione, si devono considerare
Endress+Hauser
Installazione
a0008603
17
