TI01515K/09/DE/02.24-00
71658635
2024-04-08
Products
Technische Information
RN22
Speisetrenner

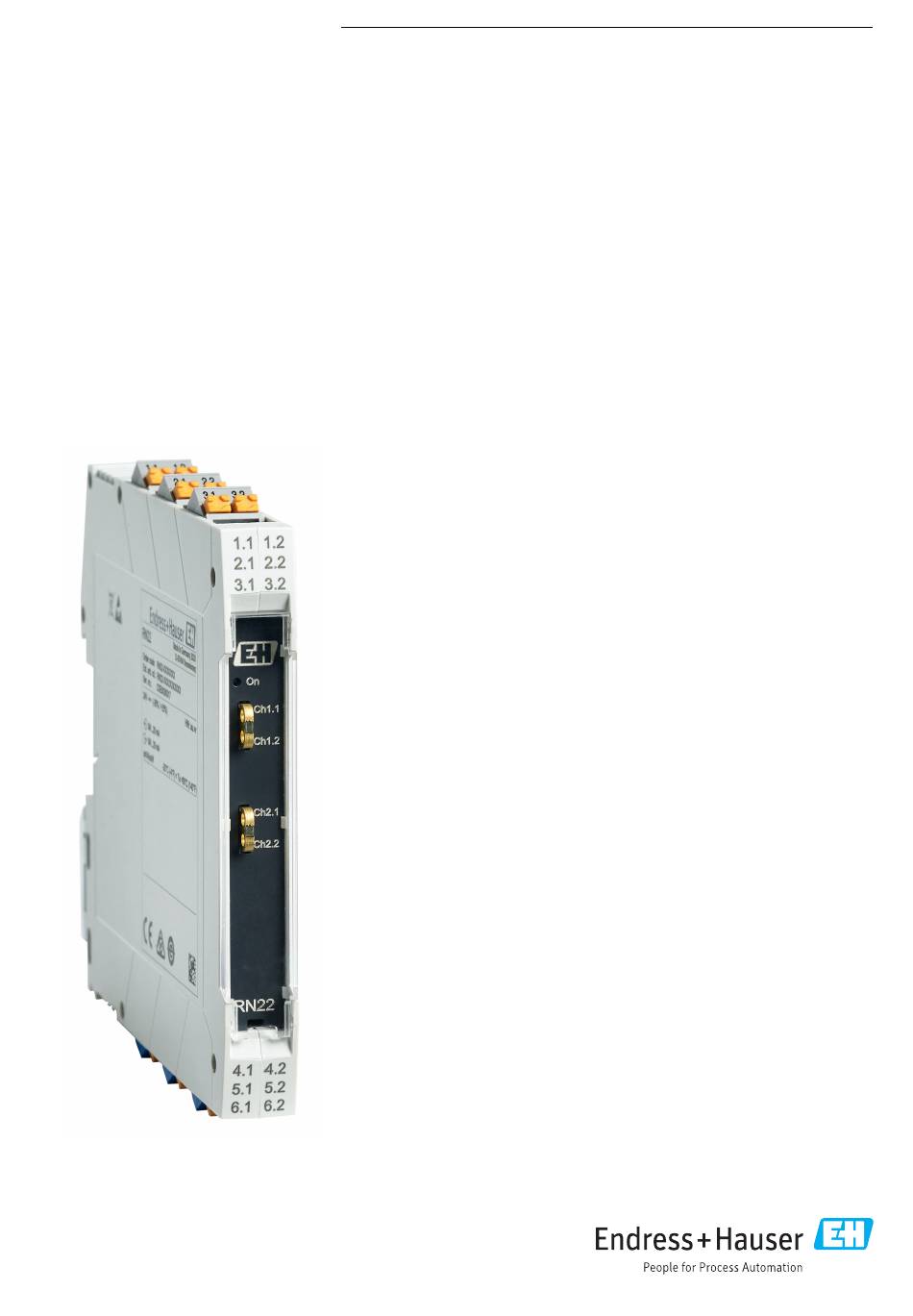

Aktiver Speisetrenner, 1-/2-kanalig/SD für 4 ... 20
mA, HART® transparent mit 24 V
passiv Ein- und Ausgang, optional mit SIL und Ex
Anwendungsgebiet
• 1- oder 2-kanaliger Speisetrenner oder Signaldoppler
• Übertragung und galvanische Trennung von analogen 0/4 ... 20 mA Signalen
• Bidirektionale Übertragung digitaler HART-Kommunikationssignale
• Speisung von 2-Leiter-Messumformern, Speisespannung > 16,5 V
• Übertragung und galvanische Trennung von 4-Leiter Analogsignalen
• Für sicherheitsgerichtete Anwendungen bis SIL 2 (SC 3) nach IEC 61508 (optional)
• Für Umgebungstemperaturen –40 ... +60 °C (–40 ... 140 °F)
Ihre Vorteile
• Eingang 0/4 ... 20 mA, speisend oder nicht speisend
• Ausgang 0/4 ... 20 mA, aktiv oder passiv
• Frontseitig integrierte Anschlussösen für HART-Kommunikatoren
• Optional Installation in Ex-Zone 2, Zündschutzart "ec"
• Einfache und schnelle Verdrahtung durch steckbare Anschlussklemmen, optional
Versorgung über Tragschienen-Busverbinder
• Kompakte Gehäusebreite: 12,5 mm (0,49 in)
Solutions
sowie aktiv/
DC
Services
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser RN22

Inhaltszusammenfassung für Endress+Hauser RN22

  • Seite 1 Products Solutions Services TI01515K/09/DE/02.24-00 71658635 2024-04-08 Technische Information RN22 Speisetrenner Aktiver Speisetrenner, 1-/2-kanalig/SD für 4 ... 20 mA, HART® transparent mit 24 V sowie aktiv/ passiv Ein- und Ausgang, optional mit SIL und Ex Anwendungsgebiet • 1- oder 2-kanaliger Speisetrenner oder Signaldoppler •...

  • Seite 2: Inhaltsverzeichnis

    RN22 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Funktionale Sicherheit ......10 Produktbeschreibung .

  • Seite 3: Arbeitsweise Und Systemaufbau

    RN22 Arbeitsweise und Systemaufbau Produktbeschreibung Produktaufbau Speisetrenner 1-kanalig • Der Speisetrenner dient zur Übertragung und galvanischen Trennung von 0/4 … 20 mA Signalen. Das Gerät besitzt einen aktiven/passiven Stromeingang, an den ein 2- oder 4-Leiter Messumfor- mer direkt angeschlossen werden kann. Der Ausgang des Gerätes kann aktiv oder passiv betrieben werden.

  • Seite 4: Ausfallsignal

    RN22 Übertragungsverhalten 1:1 zum Eingangssignal NAMUR NE 43 Ein nach NAMUR NE 43 gültiger Strom am Eingang wird auf den Ausgang übertragen (innerhalb des spe- zifizierten Messunsicherheitsbereichs) Maximale Bürde Aktivbetrieb 20 mA: ≤ 610 Ω 22 mA: ≤ 550 Ω...

  • Seite 5: Energieversorgung

    RN22 Energieversorgung Klemmenbelegung Verdrahtung auf einen Blick Output passive Output active +24V +24V n.c. n.c. n.c. HART 4.2 5.1 6.1 6.2 5.2 Output passive Output active +24V +24V n.c. n.c. n.c. HART 4.1 4.2 5.1 A0051062  1 Klemmenbelegung: 1- und 2-Kanal Version (oben), Signaldoppler (unten) Anschluss für Betrieb mit aktivem Ausgang:...

  • Seite 6: Anschluss Versorgungsspannung

    RN22 Anschluss Versorgungsspan- Die Spannungsversorgung kann über die Anschlussklemmen 1.1 und 1.2 oder den Tragschienen- Busverbinder erfolgen. nung Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis nach UL/EN/IEC 61010-1, Kap. 9.4 und Anforderungen Tabelle 18, gespeist werden. Leistungsdaten...

  • Seite 7: Maximale Messabweichung

    RN22 Maximale Messabweichung Genauigkeiten Übertragungsfehler < 0,1 % / vom Messbereichsendwert (< 20 µA) Temperaturkoeffizient < 0,01 % /K max. ±0,1 %/Jahr (vom Messbereichsendwert) Langzeitdrift Montage Montageort Das Gerät ist zur Montage auf 35 mm (1,38 in) Hutschienen nach IEC 60715 (TH35) konzipiert.

  • Seite 8: Konstruktiver Aufbau

    RN22 Konstruktiver Aufbau Bauform, Maße Angaben in mm (in) Klemmengehäuse zur Montage auf Hutschiene A0044417 Breite (B) x Länge (L) x Höhe (H) (mit Anschlussklemmen): 12,5 mm (0,49 in) x 116 mm (4,57 in) x 107,5 mm (4,23 in) Gewicht Gerät mit Anschlussklemmen (Angaben aufgerundet):...

  • Seite 9: Anzeige- Und Bedienelemente

    • Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Aktuell verfügbares Zubehör zum Produkt ist über www.endress.com auswählbar: Produkt mit Hilfe der Filter und Suchmaske auswählen.

  • Seite 10: Gerätespezifisches Zubehör

    IEC 61508 bis SIL 2 (SC 3) einsetzbar. Für den Einsatz in Schutzeinrichtungen entsprechend der IEC 61508 das zugehörige Sicher- heitshandbuch FY01034K beachten. Ergänzende Dokumentation Im Download-Bereich der Endress+Hauser Internetseite (www.endress.com/downloads) sind fol- gende Dokumenttypen verfügbar: Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät...
  • Seite 11 RN22 Dokumenttyp Zweck und Inhalt des Dokuments Beschreibung Geräteparameter Referenzwerk für Ihre Parameter (GP) Das Dokument liefert detaillierte Erläuterungen zu jedem einzelnen Para- meter. Die Beschreibung richtet sich an Personen, die über den gesamten Lebenszyklus mit dem Gerät arbeiten und dabei spezifische Konfiguratio- nen durchführen.
  • Seite 12 *71658635* 71658635 www.addresses.endress.com...
