Installatiehandleiding
Aansluitingen

4: Aansluitingen voor verwarming/koeling

Wanneer het systeem in de koelmodus staat, zal de actuatoruitgang worden geactiveerd (AAN voor
NC-actuatoren/UIT voor NO-actuatoren) wanneer de temperatuur in een kamer hoger wordt dan het
instelpunt .
Wanneer het systeem in de koelmodus staat, moet een afzonderlijke dauwpuntalarmfunctie worden
geïnstalleerd .
1 . Sluit een externe AAN/UIT-schakelaar aan op de
klemmen voor verwarming en koeling . Wanneer
deze schakelaar gesloten (AAN) is, zal het systeem
overschakelen van verwarmen naar koelen .

5: Voeding

Wanneer alle actuator-, pomp- en cv-ketelsturingen en andere ingangen zijn geïnstalleerd,
sluit u de voedingsstekker aan op een 230 V-voedingsbron .
Als de voedingsstekker tijdens installatie werd verwijderd, moet u ervoor zorgen dat de aan-
sluiting gebeurt in overeenstemming met de bestaande wet- en regelgeving .

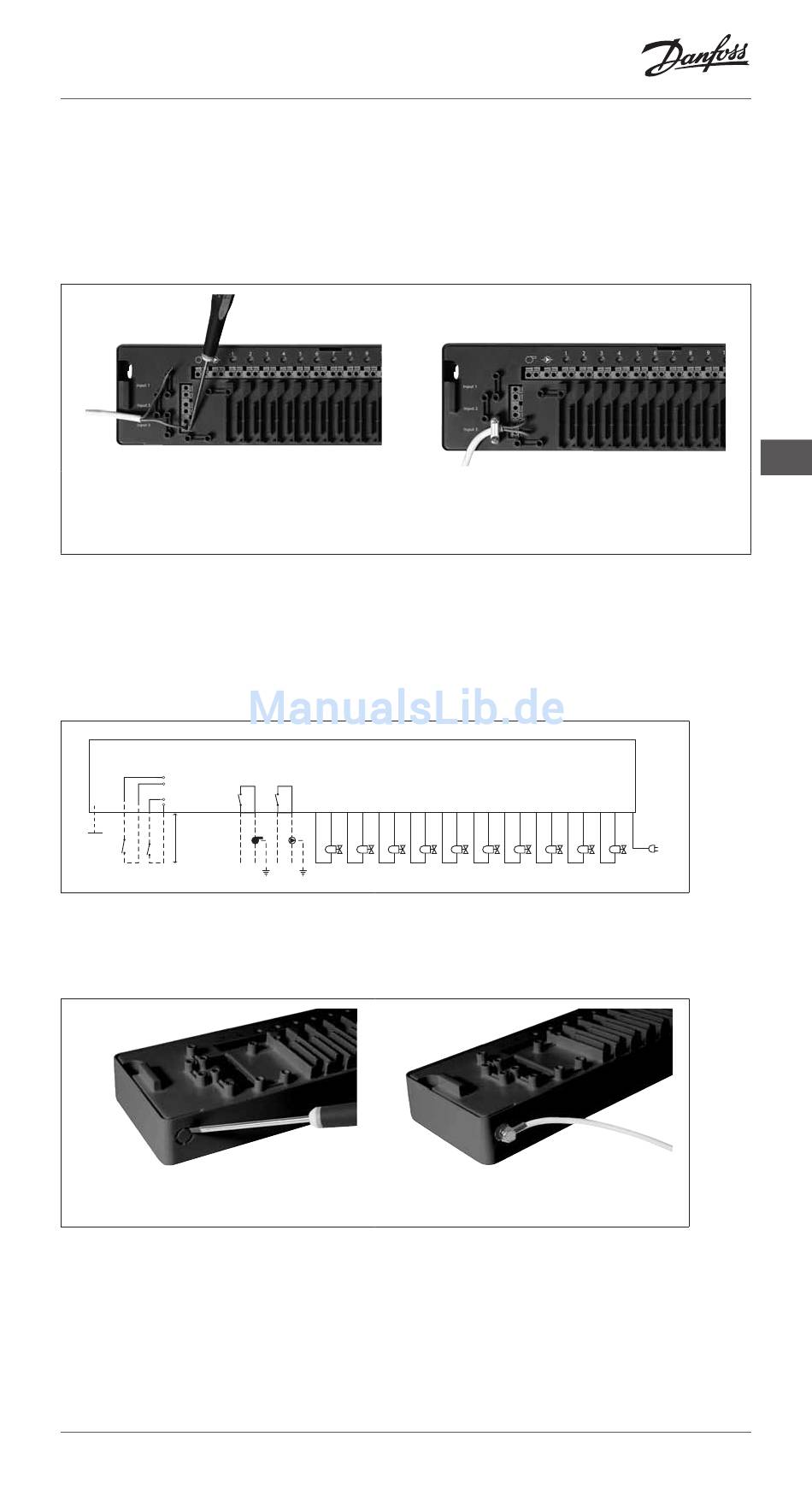

6: Bedradingsschema

Input
Away
Heating / Cooling
max. 3 m
External
antenna

7: Externe antenne

De externe antenne wordt geïnstalleerd als doorzendantenne wanneer er geen transmissie
mogelijk is door een groot gebouw, zware constructies of metalen barrières, bijv . als de
Danfoss Link™ HC in een metalen kast is geplaatst .
1 . Verwijder het kunststof afdekplaatje van de
antenneaansluiting .
Danfoss Link™ HC
Relays
1 2 3
L N L N
2 . Sluit de externe antenne aan en plaats hem
VIFZL15X © Danfoss
2 . Zet de kabel vast .
Actuator outputs
4 5 6 7 8
aan de andere zijde van de transmissiebarrière .
08/2010
9 10
230 V~
50 Hz
NL
