Installatiehandleiding
DIN-rail:
• Monteer de DIN-raildelen (fig. 6).
• Klik vast op de DIN-rail (fig. 7).
• Verwijder van DIN-rail (fig. 8).
Belangrijk! Werk alle hieronder beschreven installaties op de CF-MC Hoofdregelaar af voordat u het
systeem aansluit op een 230 V-voeding!
4.2 24 V-motoren
• Sluit de twee motordraden aan op een uitgang (fig. 9).
• Bevestig de kabel – ronde kabel (fig. 10), vierkante/platte kabel (fig. 11).
NB! Als voor de pulsbreedtemodulatiesturing (PBM) voor vloerverwarming NC-motoren (normaal geslo-
ten) worden geïnstalleerd, is geen verdere configuratie van de motoruitgangen nodig (zie hoofdstuk 6.1).

4.3 Relais voor pomp- en ketelsturing

• Pomp: sluit de stroomvoerende draad (L) vanaf een externe voeding aan op het pomprelais. Zorg
ervoor dat de voeding is uitgeschakeld. Sluit vervolgens de stroomvoerende draad aan en maak
de andere aansluitingen naar de pomp in overeenstemming met de geldende wetgeving (fig.
12).
• Zet de kabel vast (fig. 13).
• Ketel: sluit de stroomvoerende draad (L) vanaf een externe voeding aan op het ketelrelais. Zorg
ervoor dat de voeding is uitgeschakeld. Verbind vervolgens de stroomvoerende draad en voer
de andere aansluitingen op de ketel uit, in overeenstemming met de geldende wetgeving.
NB! De relais voor pomp en ketel zijn potentiaalvrije contacten en kunnen dus NIET worden gebruikt als
directe voeding. Max. belasting is 230 V en 8 A/2 A (inductief)!

4.4 Ingang voor Algemene Stand-by

• Sluit de twee draden van een externe schakelaar (AAN/UIT) aan op de twee aansluitklemmen van
de ingang voor algemene stand-by (fig. 14).
Wanneer deze schakelaar gesloten (AAN) is, zal het systeem het huidige instelpunt voor alle
kamerthermostaten negeren en dit instellen op 8 °C .
• Zet de kabel vast (fig. 15).
NB! De globale stand-by verzekert een ingestelde kamertemperatuur van 8 °C voor alle kamerthermosta-
ten, maar die kan worden gewijzigd met de CF-RC Afstandsbediening.
Als het systeem geconfigureerd is om te koelen, dan kan een dauwpuntsensor aangesloten worden in
plaats van een externe schakelaar.
4.5 Ingang voor verwarming & koeling
• Sluit de twee draden van een externe schakelaar (AAN/UIT) aan op de aansluitklemmen voor de
verwarmings- en koelingang (fig. 16).
Wanneer deze schakelaar gesloten (AAN) is, zal het systeem van de verwarmingsstand overscha-
kelen op de koelstand.
• Zet de kabel vast (fig. 17).
NB! Als het systeem in de koelmodus staat, zal de motoruitgang worden geactiveerd (AAN bij NC-
motoren/UIT bij NO-motoren) wanneer de temperatuur in een kamer het instelpunt +2 °C of +4 °C
overschrijdt (instelling dode zone via Afstandsbediening).
Als het systeem in de koelmodus staat, moet een dauwpuntsensor geïnstalleerd worden die aangesloten
is op de ingang voor algemene stand-by en die op de primaire aanvoerzijde geplaatst is.

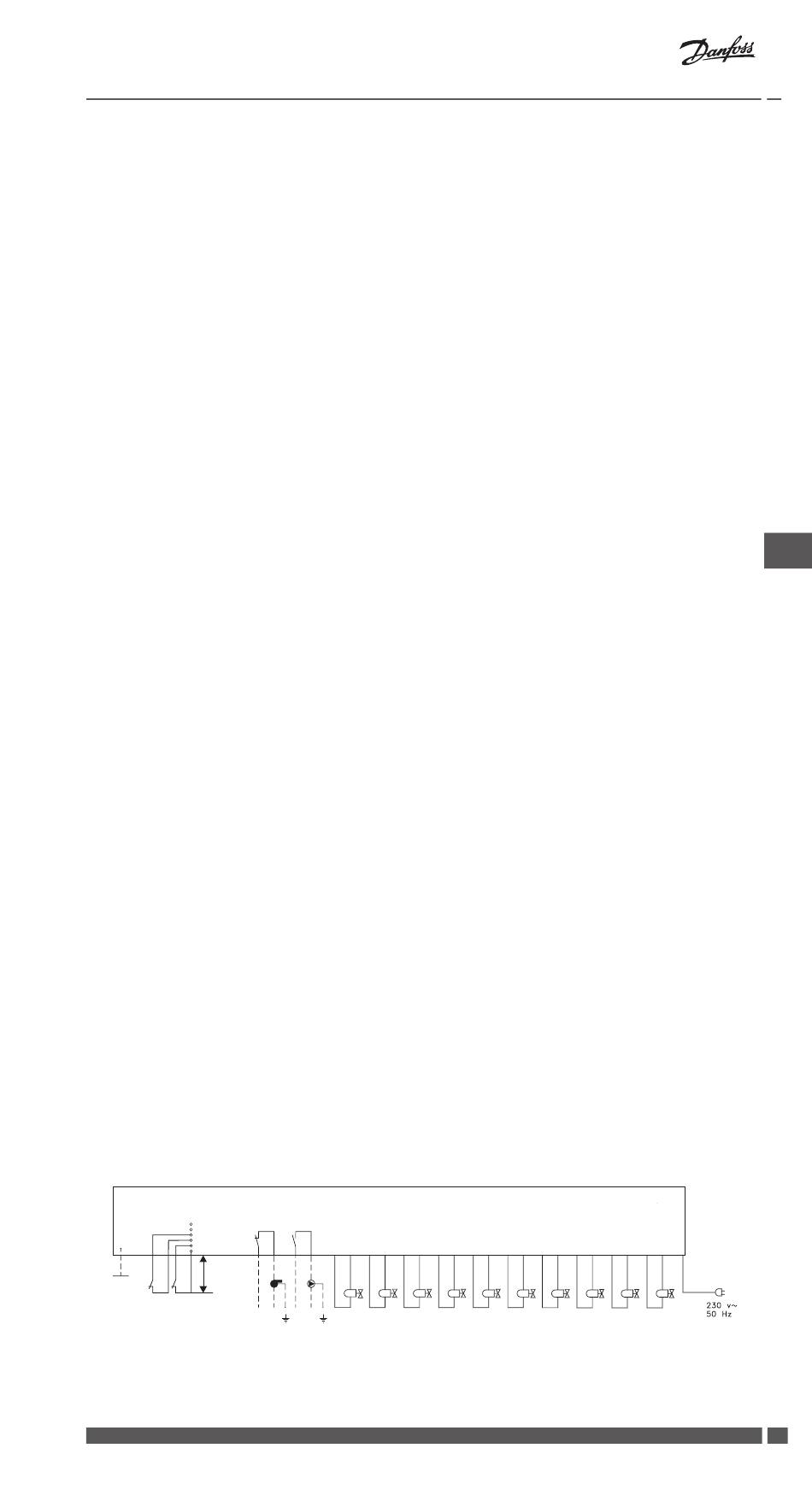

4.6 Bedrading

Ingang
PT1000
Algemene stand-by
Verwarming/
koeling
Max. 3 m
Externe
antenne
Danfoss Heating Solutions
CF-MC Hoofdregelaar
Relais
1 2 3
L N L N
VIUHK8C1
Motoruitgangen
4 5 6 7 8 9 10
