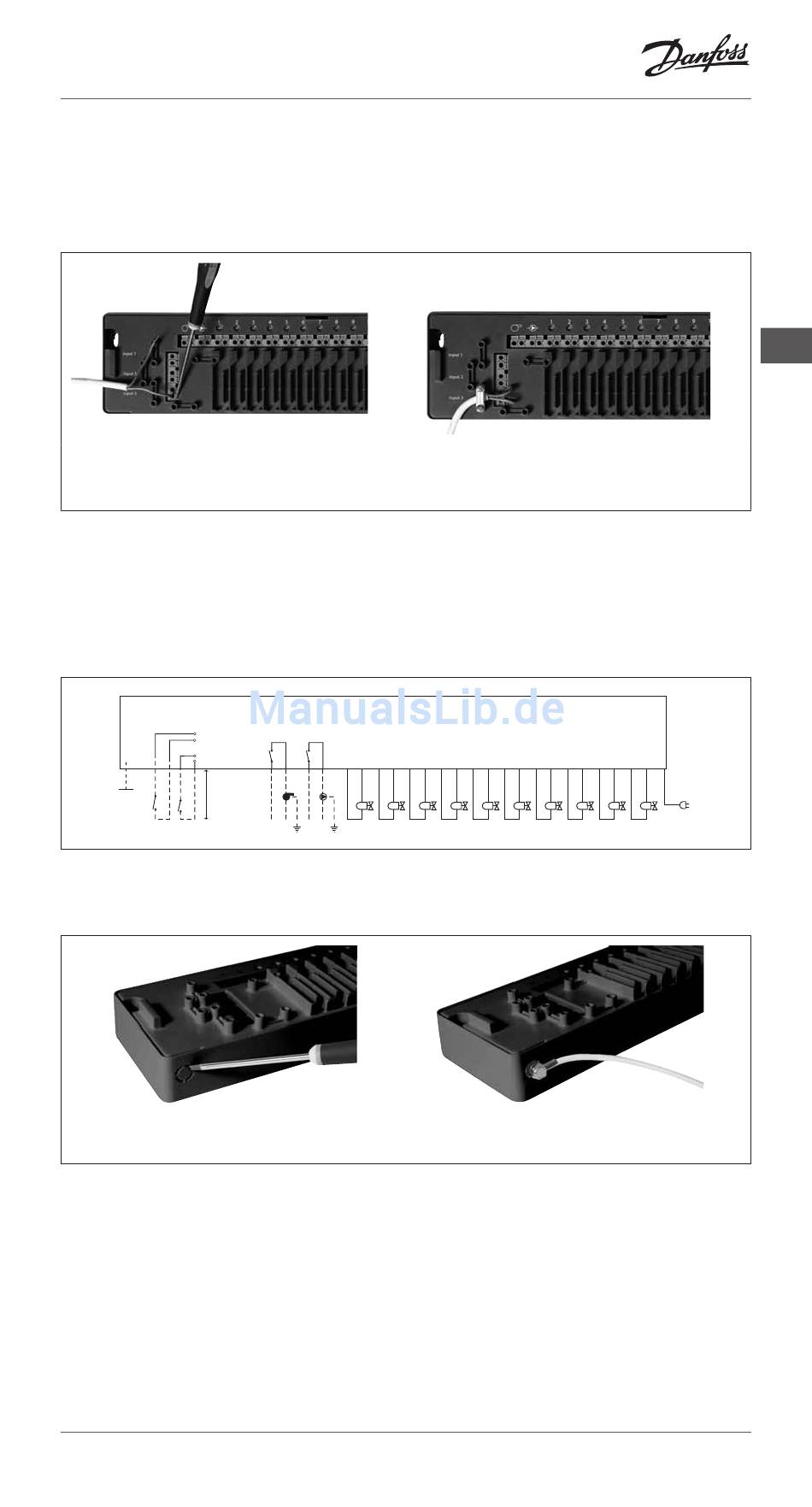

4: Tilslutninger for opvarmning og køling
Når systemet er i køletilstand, vil aktuatorudgangen være aktiveret (ON for NC-aktuatorer/OFF for NO-
aktuatorer), hvis temperaturen i et rum overstiger set-punktet .
Når systemet er i køletilstand, skal der installeres en uafhængig dugpunktalarm .
1 . Tilslut en ekstern ON/OFF-kontakt til klemmerne
for opvarmning og køling . Når denne kontakt slut-
tes (ON), skifter systemet fra opvarmning til køling .
5: Strømforsyning
Når alle aktuatorer, pumpe- og kedelstyringer og andre indgange er installeret, skal du slutte
forsyningsstikket til en strømforsyning på 230 V .
Hvis strømforsyningsstikket fjernes fra netledningen under installationen, skal det sikres, at tilslutnin-
gen udføres i overensstemmelse med gældende lovgivning .
6: Ledningsføring
Input
Away
Heating / Cooling
max. 3 m
External
antenna

7: Ekstern antenne

Den eksterne antenne installeres, hvor sendesignalet forhindres af en kraftig konstruktions- eller metal-
barriere, f .eks hvis Danfoss Link™ HC er placeret i et metalskab .
1 . Fjern plastikdækslet fra antennetilslutningen .
Danfoss Link™ HC
2 . Fastgør kablet .
Relays
1 2 3
L N L N
2 . Tilslut den eksterne antenne, og anbring den på den
VIFZL15X © Danfoss
Actuator outputs
4 5 6 7 8
anden side af transmissionsbarrieren .
08/2010
9 10
230 V~
50 Hz
