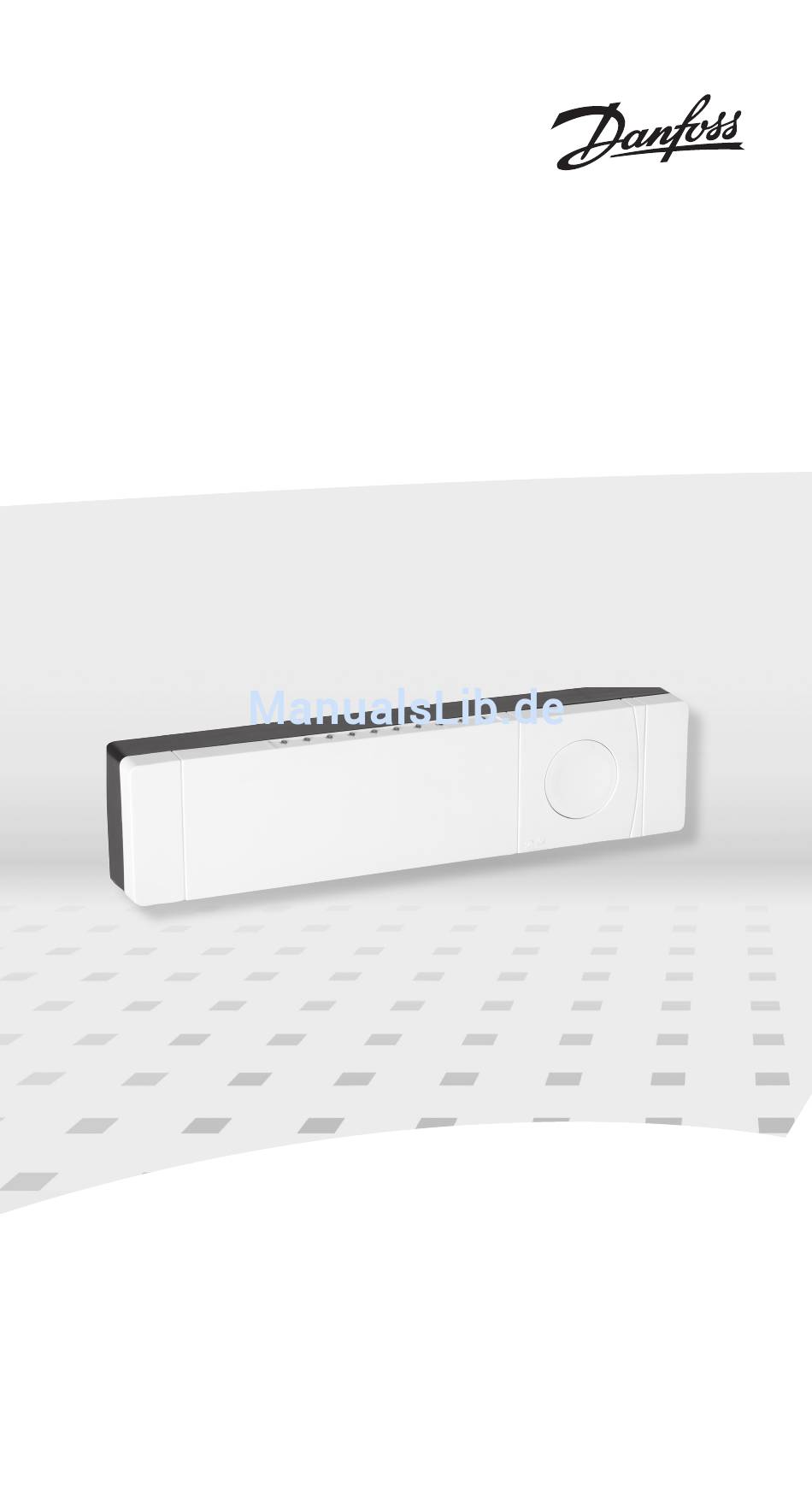

- Seite 1 MaKing MoDeRn liVing PossiBle Installationsanleitung Danfoss Link™ Hydronic Controller Danfoss Heating solutions...
-
Seite 2: Inhaltsverzeichnis
51 Danfoss Link™ HC zum System hinzufügen... -
Seite 3: Kurzanleitung Installation

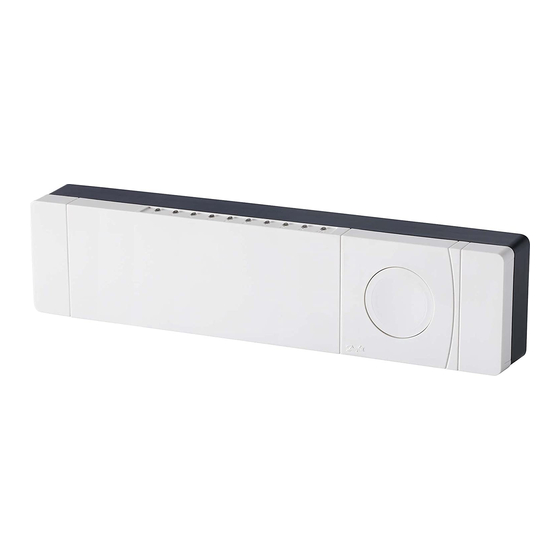

Führen Sie einen Netzwerktest durch Geräte hinzu 2. Einführung Danfoss Link™ ist ein funkbasiertes Regelungssystem für verschiedene Heizungssysteme Der Danfoss Link™ Regler HC ist Teil dieses Systems Er erlaubt die Funksteuerung von Verteilern für wasserbasierte Fußbodenheizung/-kühlung 3. Funktionsübersicht (Abb. 2) Ausgangs-LEDs... -
Seite 4: Montage Und Installation (Ablauf)
4. Montage und Installation (Ablauf) Der Übertragungsbereich der drahtlosen Systeme ist für die meisten Anwendungen ausreichend, jedoch wird das Signal bei der Übertragung vom Danfoss Link™ zu den Raumthermostaten abgeschwächt und darüber hinaus sind in jedem Gebäude unter- schiedliche bauliche Gegebenheiten zu berücksichtigen Hinweise für eine optimale Installation und die bestmögliche Funksignalstärke (Abb 1):... -
Seite 5: 45 Eingang Für Heizung Und Kühlung
Schließen Sie den Netzstecker des Danfoss Link™ HC an eine 230-V-Spannungsversorgung an, wenn alle Stellantriebs-, Pumpen- und Kesselregler sowie alle anderen Eingänge am Danfoss Link™ HC angeschlossen sind Der Danfoss Link™ HC ist jetzt bereit und kann dem Zentralregler Danfoss Link™ CC hinzugefügt werden Hinweis! Wenn der Netzstecker während der Installation vom Spannungsversorgungskabel... -
Seite 6: 52 Danfoss Link™ Hc Konfigurieren
™ Klicken Sie hier, um den Danfoss Link HC hinzuzufügen Hinweis! Während der Installation ist darauf zu achten, dass der Abstand zwischen Danfoss Link™ CC und Danfoss Link™ HC nicht mehr als 1,5 m beträgt. Danfoss Link™ HC konfigurieren Hinweis! Die Konfiguration des Danfoss Link™ HC erfolgt über den Danfoss Link™ CC. -
Seite 7: 53 Räume Erstellen
Räume und Geräte Raumname bearbeiten Räume und Geräte Neuen Raum hinzufügen Raumname eingeben/bearbeiten Ausgang zu einem Raum hinzufügen Hinweis! Die Konfiguration des Danfoss Link™ HC erfolgt über den Danfoss Link™ CC. Weitere Information siehe separate Anleitung. Raum konfigurieren Raumgeräte Raumgeräte Raumgeräte Ein Gerät hinzufügen... -
Seite 8: 56 Durchführung Eines Netzwerktests Nach Dem Hinzufügen Neuer Geräte
Führen Sie nach Abschluss der Installation einen Netzwerktest durch, um die stabile Kommuni- kation zwischen dem Danfoss Link™ CC und sämtlichen hinzugefügten Geräten zu überprüfen Hinweis! Führen Sie den Netzwerktest nicht durch, bevor der Danfoss Link™ CC in seiner end- gültigen Position montiert ist. -
Seite 9: 62 Rücksetzen Auf Werkseinstellungen
Installationsanleitung Danfoss Link™ HC Rücksetzen auf Werkseinstellungen • Die Spannungsversorgung für den Danfoss Link™ HC trennen • Warten, bis die grüne LED erlischt • Die Taste für Verbindungsprüfung drücken und gedrückt halten (Abb 2 ) • Die Taste für Verbindungsprüfung weiter halten und gleichzeitig die Spannungsversor- gung wieder anschließen... - Seite 10 Installationsanleitung Danfoss Link™ HC Danfoss Heating Solutions VIFZL403 06/2013...
- Seite 11 Installationsanleitung Danfoss Link™ HC Abb. 1 Danfoss Link™ RS Danfoss Link™ HC Metall Danfoss Link™ CC Danfoss Link™ RS Danfoss Link™ HC Danfoss Link™ RS Metall Danfoss Link™ CC Abb. 2 Abb. 3 06/2013 VIFZL403 Danfoss Heating Solutions...
- Seite 12 Installationsanleitung Danfoss Link™ HC Abb. 4 Abb. 5 Abb. 6 Abb. 7 Abb. 8 Abb. 9 Abb. 10 Abb. 11 Abb. 12 Abb. 13 Abb. 14 Abb. 15 Abb. 16 Danfoss Heating Solutions VIFZL403 06/2013...
- Seite 13 VifZl403...
