EnDaL smart
PC-SOFTWARE – MONI LOG® ANALYZER
bestehenden USB-Verbindung. Fehlermeldungen und Hinweise beispielsweise zur Durchführung
von Konfigurationsbefehlen, Verbindungsaufbau zu Geräten, Speichern von Daten, usw. werden
hier aufgelistet.

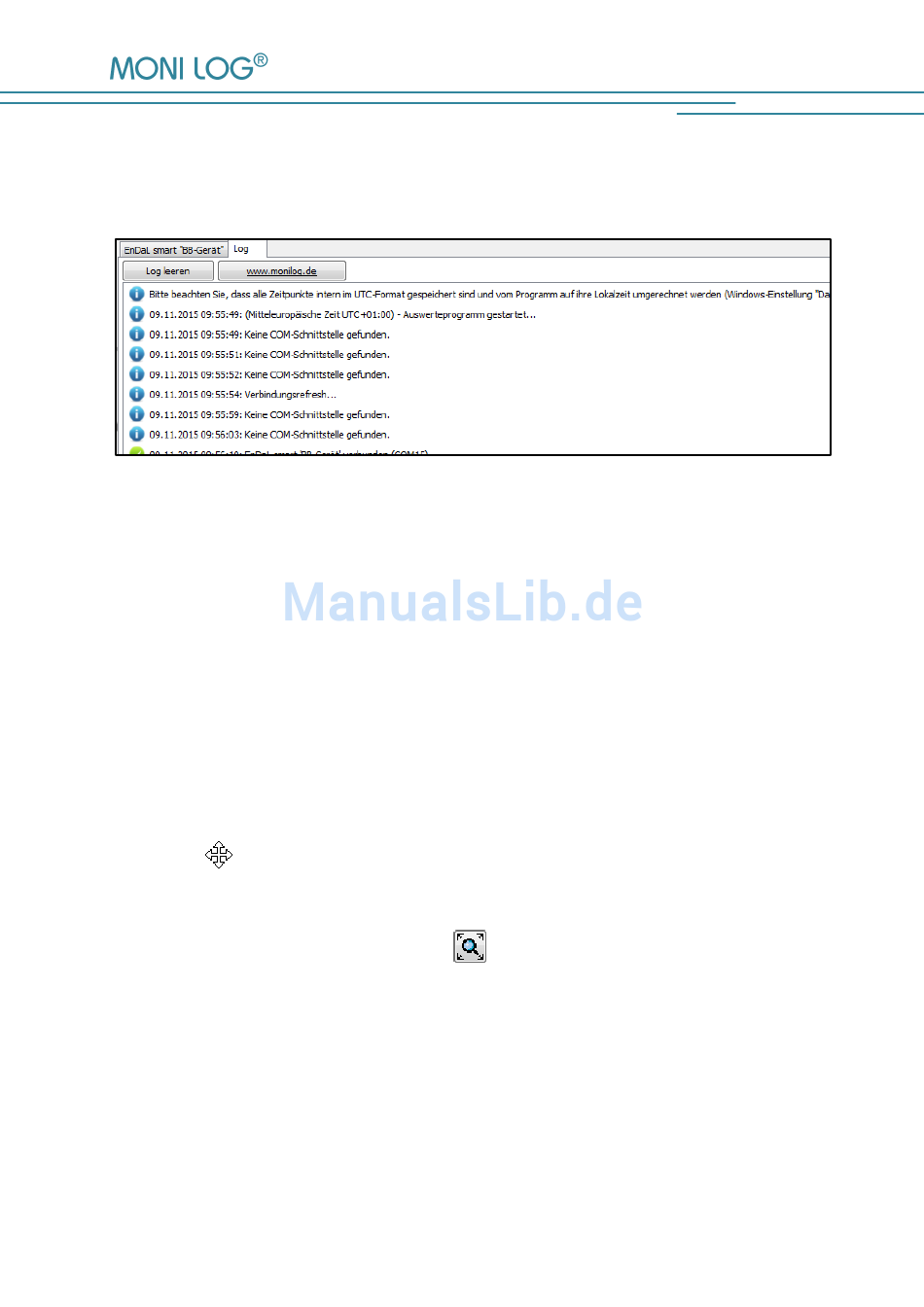

Abbildung 6: Log-Fenster
4 . 2 . 4
A n s i c h t d e r M e s s d a t e n
Die Messdaten müssen zunächst wie oben beschrieben entweder von einem angeschlossenen
System ausgelesen oder in einer geöffneten Datei vorhanden sein. Die Darstellung ist jeweils als
Diagramm oder Tabelle möglich.
Diagramme
In Diagramme kann hineingezoomt werden. Ziehen Sie dazu ein Auswahlfenster mit der Maus
auf (siehe Abbildung 7). Die Ansicht linear dargestellter Diagramme kann mit gehaltener rechter
Maustaste
verschoben
werden.
Logarithmisch
dargestellte
Diagramme
können
an
gewünschten Stellen gezoomt, jedoch nicht geschoben werden. Über die Bewegung des
Mausrades hoch/runter wird konzentrisch gezoomt. Der Standardzoom wird durch Doppelklick
auf das Diagramm oder über die Schaltfläche
wiederhergestellt.
- 21 -
