EnDaL smart
PC-SOFTWARE – MONI LOG® ANALYZER
4 . 3 . 9
S t o ß e r e i g n i s s e u n d S t o ß k u r v e n

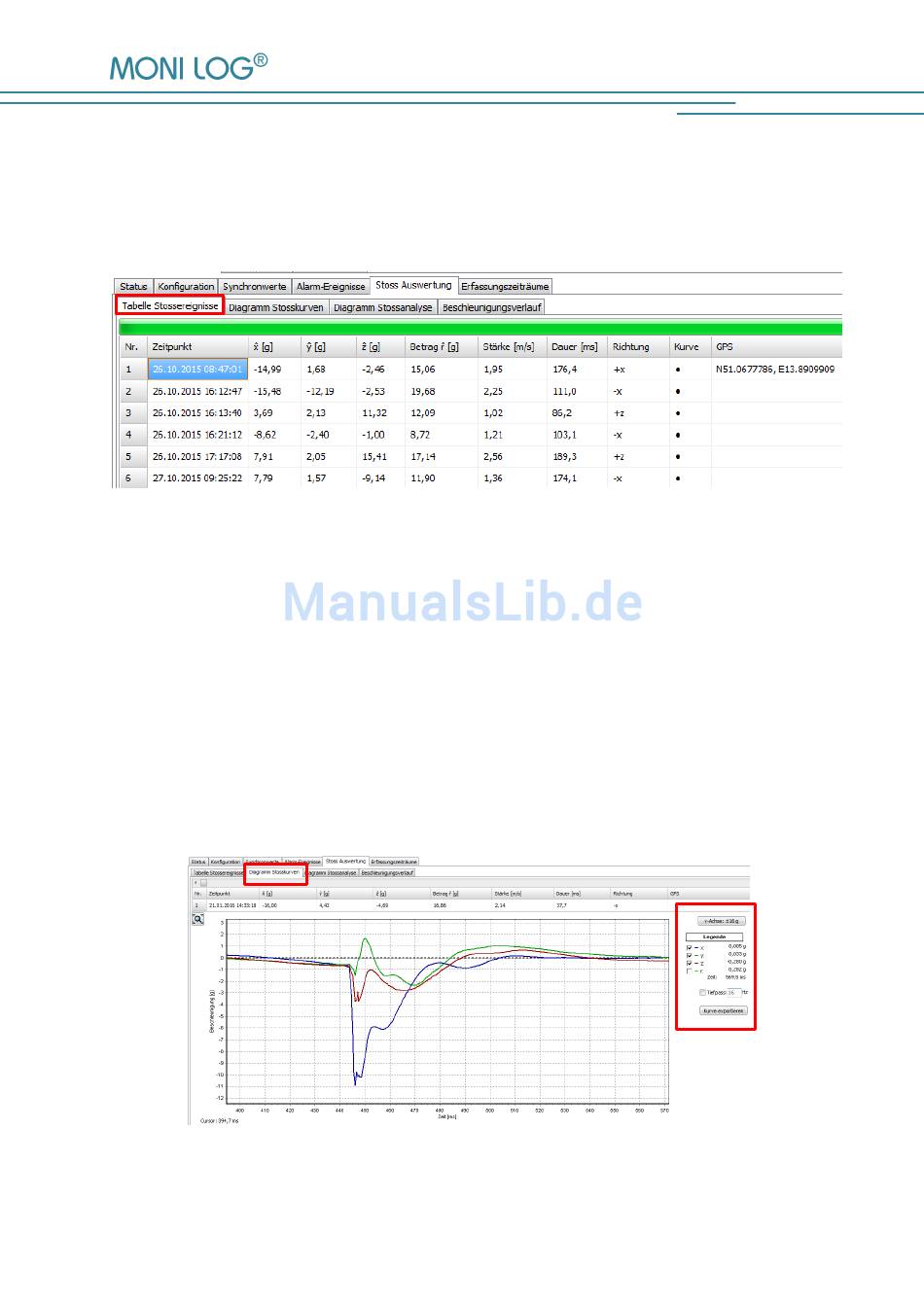

Alle Stoßereignisse sind unter dem Programmreiter „Tabelle Stoßereignisse" tabellarisch
aufgeführt. Durch Doppelklick auf die Tabellenzeile kann die zugehörige Kurve aufgerufen
werden.
Abbildung 21: Stoßereignis-Tabelle
Im Programm-Tab "Diagramm Stoßkurven" sind die aufgezeichneten Stoßkurven als Diagramm
dargestellt. Durch Aktivieren bzw. Deaktivieren der „Haken" in der Legende auf der rechten Seite
können jeweils x,y,z-Kanal und die Betragskurve ein- bzw. ausgeblendet werden (siehe
Abbildung 22)
Zusätzlich können durch aktivieren der Tiefpass-Funktion und Eingabe der Grenzfrequenz nicht
gewünschte Hochfrequenzanteile aus der Ansicht herausgefiltert werden. Das ist eine
Ansichtsoption und verändert die ursprünglichen Daten nicht.
Mit der Schaltfläche „Anzeigebereich: ± 16 g" wir die vertikale Diagrammachse zwischen den
Grenzen der Kurve und ± 16 g umgeschaltet. Für Geräte mit Messbereich 100 g beträgt der
Anzeigebereich ± 100 g.
Abbildung 22: Stoßkurven-Diagramm
- 35 -
