PC-SOFTWARE – MONI LOG® ANALYZER
4 . 3 . 2 Ü b e r s i c h t s f e n s t e r
Die Übersicht zeigt die aktuelle Systemzeit, das eingestellte Synchronintervall und die Anzahl der
gespeicherten Datensätze an (siehe Abbildung 10).
1
Weiterhin stehen im Übersichtsfenster folgende Funktionen zur Verfügung:

1) Mess- und Diagnosedaten auslesen

Der Abruf aller aufgezeichneten Messwerte und Diagnosedaten erfolgt durch einen Klick
auf die Schaltfläche "Messdaten auslesen". Entsprechend der verfügbaren Messwerte
öffnen sich die dazugehörigen Tabs und Diagramme.
Mit Klick auf „GPS" werden die Positionsdaten in Google-Earth angezeigt (siehe auch
Abschnitt 4.3.10).
2) Darstellungszeitraum festlegen
Mit dem Darstellungszeitraum (siehe Abbildung 10, Nr. 2) kann die Anzeige von Daten
auf den gewünschten Zeitbereich eingeschränkt werden. Das vereinfacht die Datenanalyse
und das Finden bestimmter Ereignisse. Geben Sie in die Felder das gewünschte Start- und
Enddatum ein und bestätigen Sie die Eingabe mithilfe der Enter-Taste Ihrer Tastatur oder
durch die grüne Schaltfläche rechts der Eingabefelder. Der Darstellungszeitraum kann
außerdem über die Schiebeleiste angepasst werden, indem die blauen Balken mit der
Maus bewegt werden (siehe Abbildung 11).

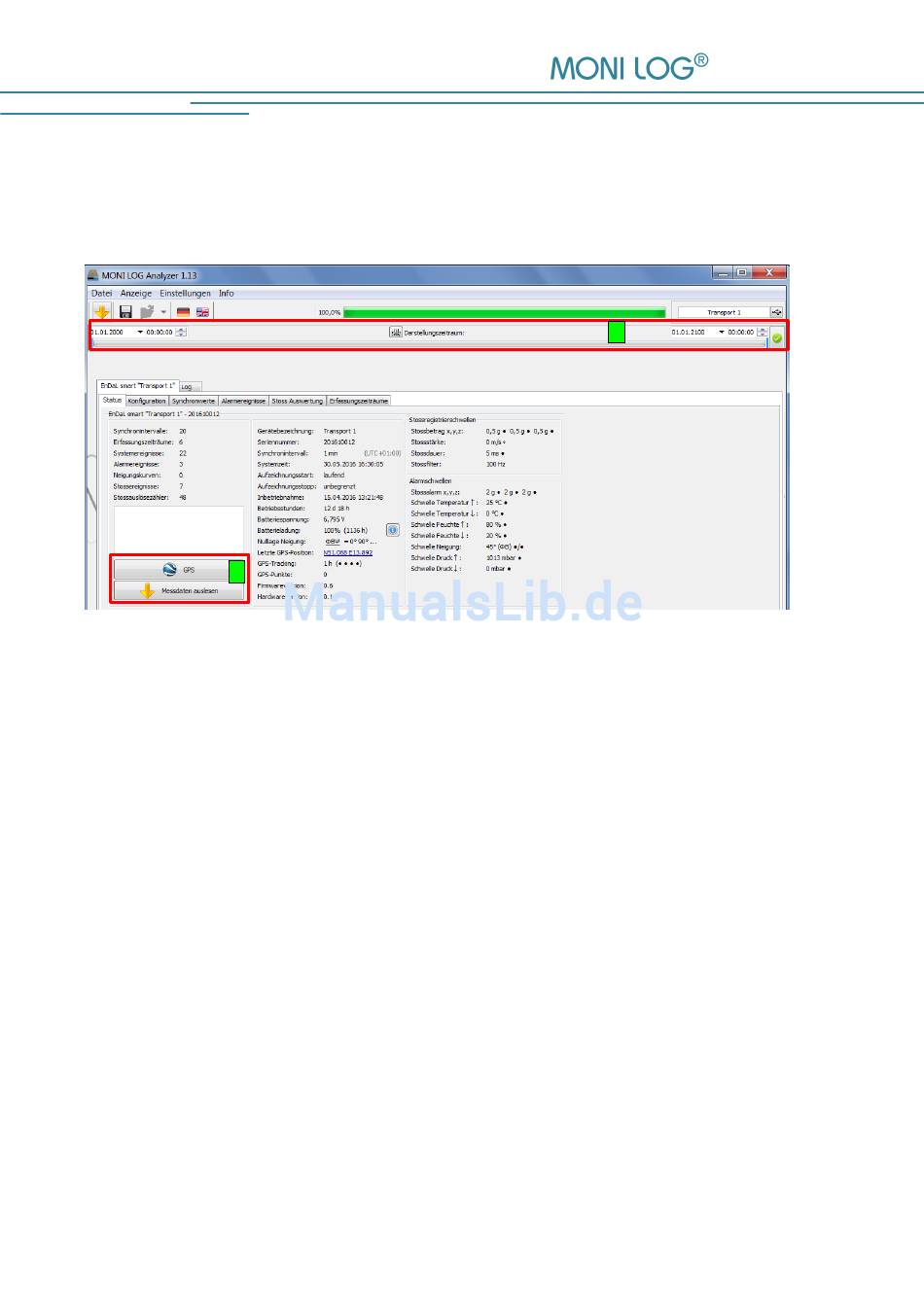

Abbildung 10: Übersichtsfenster des EnDaL smart
