Paso 6 – Configuración del comando de operación
Es el método correspondiente a los comandos de funcionamiento y parada del motor (es decir, el
modo en que el Convertidor pondrá en marcha y parará el motor). Las dos operaciones básicas
corresponden a las teclas RUN y STOP/RESET del Operador digital, o bien a una de las entradas
multifuncionales de los terminales del circuito de control.
Para seleccionar el comando de operación, especifique el valor adecuado en el parámetro n003:
0 = las teclas RUN y STOP/RESET del Operador digital están habilitadas.
1 = Entradas multifuncionales a través de los terminales del circuito de control.

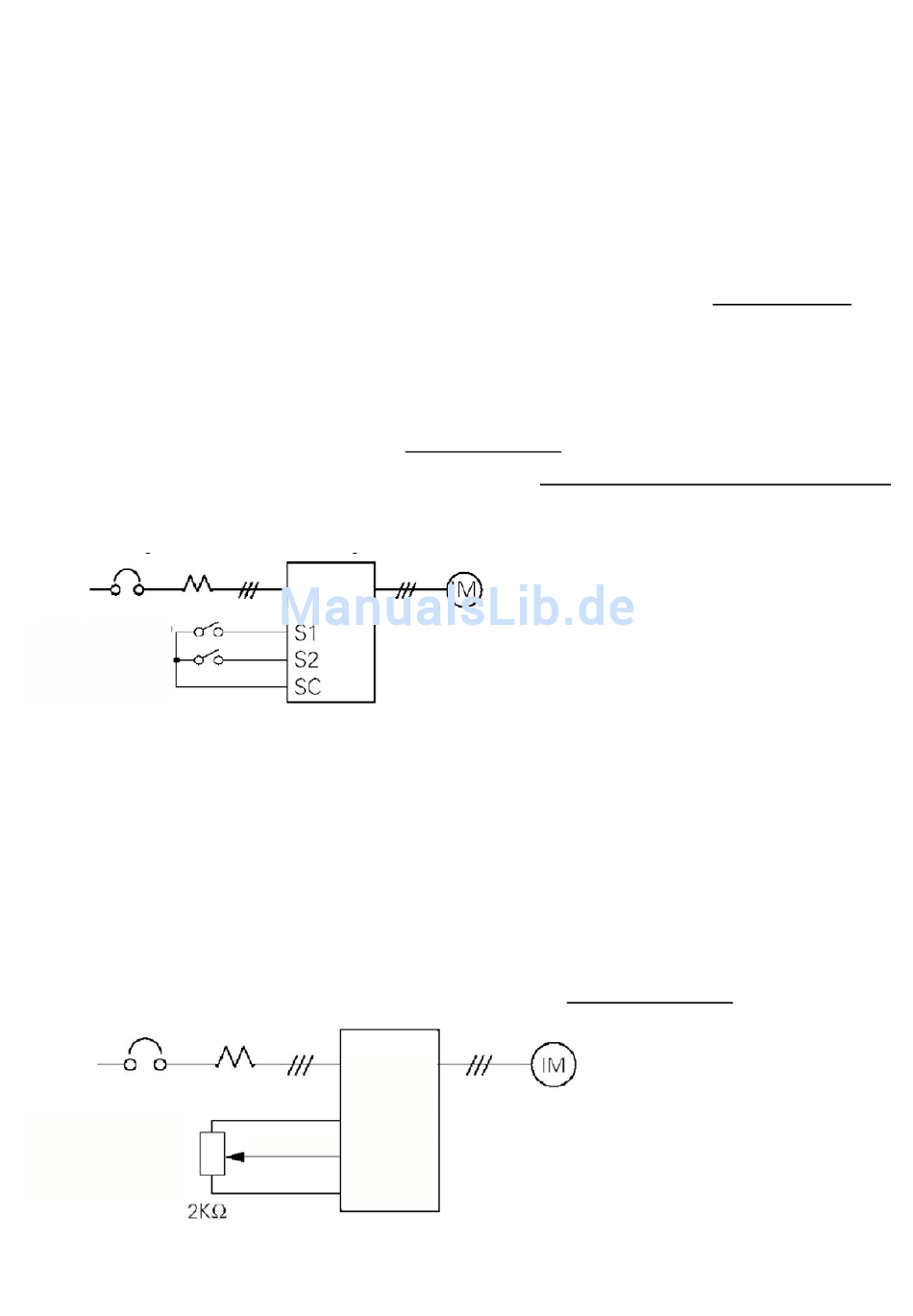

El siguiente diagrama muestra cómo conectar un interruptor para poner en marcha directa/parar el
motor, con el "control de 2 hilos". Configure el parámetro n003=1. Para habilitar un interruptor separado
para rotación inversa en el terminal de control S2, configure el parámetro n051=2 y el parámetro n050=1
(en realidad, estos son los valores preconfigurados de fábrica para los parámetros n051 y n050).
MARCHA
DIRECTA/ PARADA
MARCHA
INVERSA/PARADA
Paso 7 – Configuración de la referencia de frecuencia
Es el método para seleccionar el origen del comando de velocidad del motor. La configuración prede-
terminada es para el Operador digital. La referencia de frecuencia también puede proceder del poten-
ciómetro del Operador digital, de un potenciómetro externo, de una salida analógica de un autómata
programable o de hasta 8 velocidades preprogramadas guardadas en el convertidor y seleccionadas
a través de las entradas multifuncionales.
Por ejemplo, para aceptar la referencia de frecuencia de un potenciómetro externo, o bien de la salida
analógica de 0-10 V de un autómata programable, configure el parámetro n004=2.
Referencia de
frecuencia de
velocidad maestra
FS
(Alimentación
de configura-
ción de
frecuencia
(0 a +10 V)
+12 V, 20 mA)
FR
FC (0 V)
