Omron VARISPEED V7 CIMR-V7AZ Kurzanleitung Seite 55

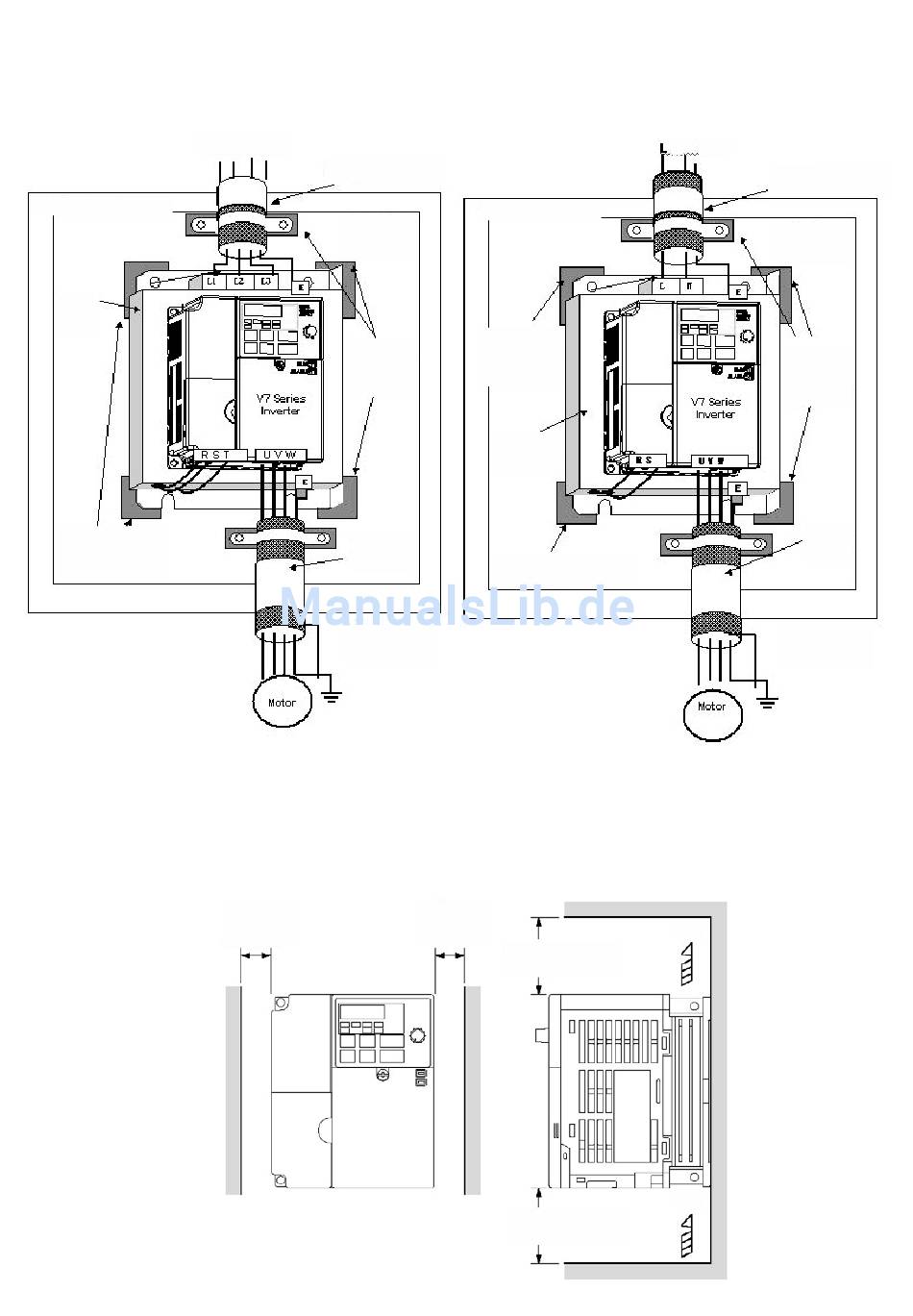

Instalación según EMC
Panel de control
Filtro
Conexiones
a masa
(quite la pintura)
CIMR-V7AZ40P2 a 47P5
CIMR-V7AZ20P1 a 27P5
Dimensiones de instalación
ES-4
L1 L2 L3 PE
Cable apantallado
Placa
de montaje
metálica
Conexiones
a masa
(quite la
pintura)
Cable
apanta-
llado
Cable del
motor:
máx. 20 m
30 mm*
(1,18 in.)
como
*: Convertidor de 5,5 / 7,5 kW, espacio mín.
de 50 mm
Panel de control
Conexiones
a masa
(quite la
pintura)
Filtro
Conexiones a masa
(quite la pintura)
CIMR-V7AZB0P1 a B4P0
30 mm*
(1,18 in.)
como
100 mm (3,94 in.)
como mínimo
100 mm (3,94 in.)
como mínimo
N PE
Cable apantallado
Placa
de montaje
metálica
Conexiones
a masa
(quite la
pintura)
Cable
apanta-
llado
Cable del
motor:
máx. 20 m
AIR
AIR
