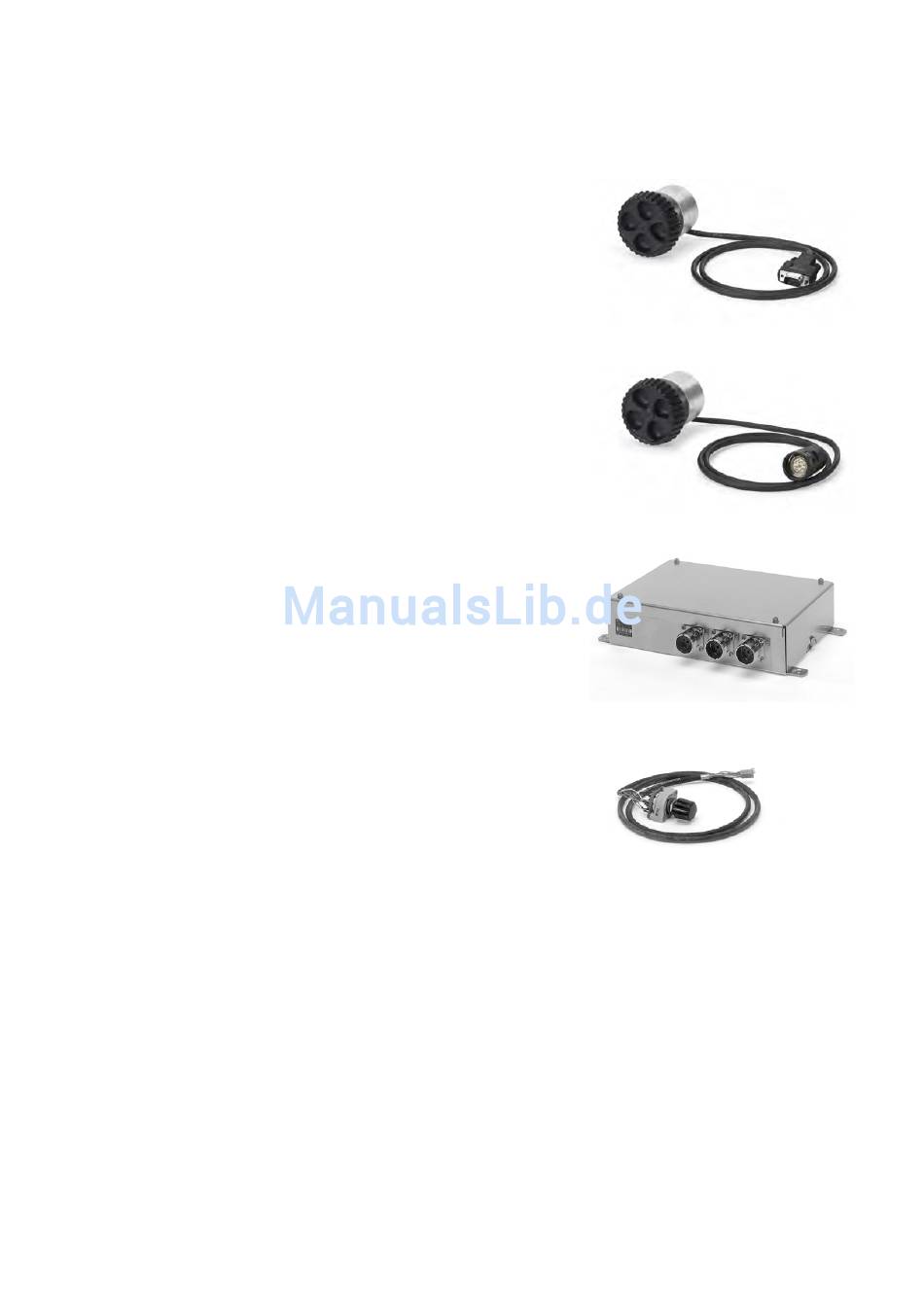

HR 130 Einbau-Handrad mit ergonomischem Drehknopf
Es wird direkt oder über Verlängerungskabel an das MB 7x0 oder
die TE 7x5 angeschlossen.
HR 130
Masse
HR 150 Einbau-Handrad mit ergonomischem Drehknopf zum Anschluss an
den Handrad-Adapter HRA 110.
HR 150
Masse
HRA 110 Handrad-Adapter zum Anschluss von bis zu drei Einbau-Handrä-
dern HR 150 und zwei Stufenschaltern zur Achsanwahl und zur
Einstellung des Unterteilungsfaktors. Die ersten beiden Handräder
sind fest den Achsen 1 und 2 zugeordnet. Das dritte Handrad wird
entweder über einen Stufenschalter (Zubehör) oder über Maschi-
nenparameter den Achsen zugeordnet. Die Stellung des zweiten
Stufenschalters (Zubehör) wird über die PLC ausgewertet und
damit z. B . der Unterteilungsfaktor gewählt.
HRA 110
Masse
Stufenschalter
34
ohne Rastung
mit Rastung
≈ 0,7 kg
ohne Rastung
mit Rastung
≈ 0,7 kg
≈ 1,5 kg
mit Drehknopf und Kabel
ID 540940-03
ID 540940-01
HR 130
ID 540940-07
ID 540940-06
HR 150
ID 261097-xx
HRA 110
ID 270908-xx
Stufenschalter
