Elektronische Handräder
Übersicht Die MANUALplus 620 ist standardmäßig für den Anschluss von
elektronischen Handrädern vorbereitet für:
•
bis zu 2 Einbau-Handräder HR 180 zum Anschluss an Lagemes-
geräte-Eingänge
Zusätzlich können an das Maschinenbedienfeld MB oder an den
HSCI-Adapter PLB 6001 angeschlossen werden:
•
ein Einbau-Handrad HR 130 oder
•
bis zu 3 Einbau-Handräder HR 150 über HRA 110 oder
•
ein portables Handrad HR 510
Beliebige Kombinationen sind möglich. Für Zyklen-Maschinen
sind z. B. typisch 2 HR 180 und – je nach Bedarf – ein HR 510
oder – falls nicht genügend freie Lage-Eingänge frei sind – bis zu 3
HR 150 über den Handrad-Adapter HRA 110. Für CNC-Maschinen
wird meist nur ein HR 130 oder HR 510 verwendet.

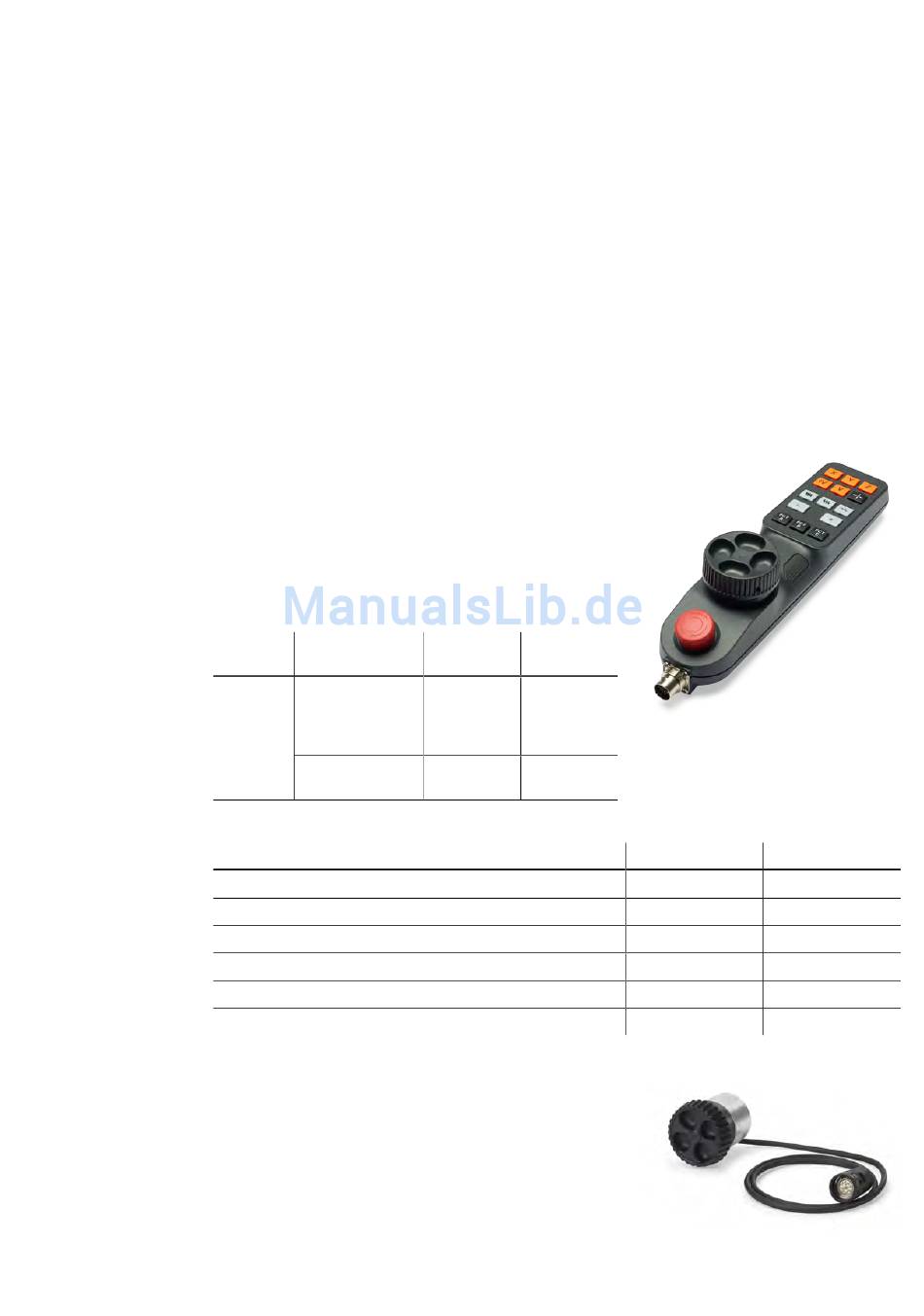

HR 510 Tragbares elektronisches Handrad mit:
•
Tasten für Istwert-Übernahme und die Anwahl von 5 Achsen
•
Tasten für Verfahrrichtung und drei voreingestellte Vorschübe
•
drei Tasten mit Maschinenfunktionen (siehe unten)
•
Not-Halt-Taste und zwei Zustimmtasten (24 V)
•
Haftmagnete
Alle Tasten sind als Clips-Tasten ausgeführt und können durch
andere Symbole ersetzt werden (siehe Übersicht für HR 510 in
Clips-Tasten für HR ).
HR 510
Masse ≈ 0,6 kg
Anschlusskabel
Verbindungskabel (Spiralkabel) zu HR (3 m)
Verbindungskabel mit Metallschutzschlauch
Verbindungskabel ohne Metallschutzschlauch
Adapterkabel HR/HRA zu MC
Verlängerungskabel zu Adapterkabel
Blindstecker für Standard-Handräder
Siehe auch Kabelübersicht Seite 39.
HR 180 Einbau-Handrad mit ergonomischem Drehknopf zum Anschluss an
einen Lagemessgeräte-Eingang.
HR 180
Masse
Tasten ohne Ras-
tung
NC-Start/Stopp ID 1119971-xx ID 1120313-xx
Spindel Start (für
PLC-Basispro-
gramm)
FCT A, FCT B, –
FCT C
mit Rastung
≈ 0,7 kg
mit Rastung
HR 510
ID 1099897-xx
für HR 510
✓
✓
✓
✓
✓
✓
ID 540940-08
HR 180
ID 1117852-03
ID 1117855-xx
ID 1117853-xx
ID 296466-xx
ID 281429-xx
ID 271958-03
