Zusatzmodule

Übersicht Die Zusatzmodule werden über einen Steckplatz am Hauptrechner
MC direkt in das HSCI-Steuerungssystem integriert.
Modul für analoge Manchmal sind in digitalen Antriebskonzepten auch analoge
Achsen Achsen oder Spindeln notwendig. Mit dem Zusatzmodul
CMA-H 04-04-00 (Controller Module Analog – HSCI) lassen sich
analoge Antriebe in ein HSCI-System einbinden.
Das CMA-H wird über einen Steckplatz auf der Unterseite der CC
oder UEC in das HSCI-Steuerungssystem integriert. In jede Reg-
lereinheit können 2 Platinen gesteckt werden. Das CMA-H erhöht
nicht die Gesamtzahl der verfügbaren Achsen: Für jede genutzte
analoge Achse entfällt ein digitaler Regelkreis. Auch analoge Regel-
kreise müssen auf dem SIK freigeschaltet werden. Der Zugriff auf
die analogen Regelkreis-Ausgänge kann nur über die NC erfolgen,
nicht über die PLC.
Zusatzmodul für analoge Achsen/Spindeln
•
Einschubkarte für Reglereinheiten CC 61xx oder UEC
•
4 analoge Ausgänge ± 10 V für Achsen/Spindel
•
Steckklemmen mit Federzug-Anschluss
CMA-H 04-04-00
Mit Hilfe einer Einschubplatine kann die MANUALplus 620 jeder-
Feldbussysteme
zeit mit einer PROFIBUS- oder PROFINET-Schnittstelle ausge-
stattet werden. Damit ist der Anschluss an ein entsprechendes
Feldbussystem als Master möglich.
PROFIBUS-DP- Das PROFIBUS-Modul wird über einen Steckplatz an der MC in
Modul das Steuerungssystem integriert. Die Konfiguration der Schnitt-
stelle erfolgt mit IOconfig.
Zusatzmodul für PROFIBUS-DP
•
Einschubkarte für Hauptrechner MC
•
Anschluss für Sub-D-Stecker (Buchse) 9-polig an X121
Zusatzmodul PROFIBUS-DP
PROFINET-IO- Das PROFINET-Modul wird über einen Steckplatz an der MC in das
Modul Steuerungssystem integriert. Die Konfiguration der Schnittstelle
erfolgt mit IOconfig ab Version 3.0.
Zusatzmodul für PROFIBUS-DP
•
Einschubkarte für Hauptrechner MC
•
Anschluss für RJ45-Stecker an X621 und X622
Zusatzmodul PROFINET-IO
30
ID 688721-xx
ID 828539-xx
ID 828541-xx

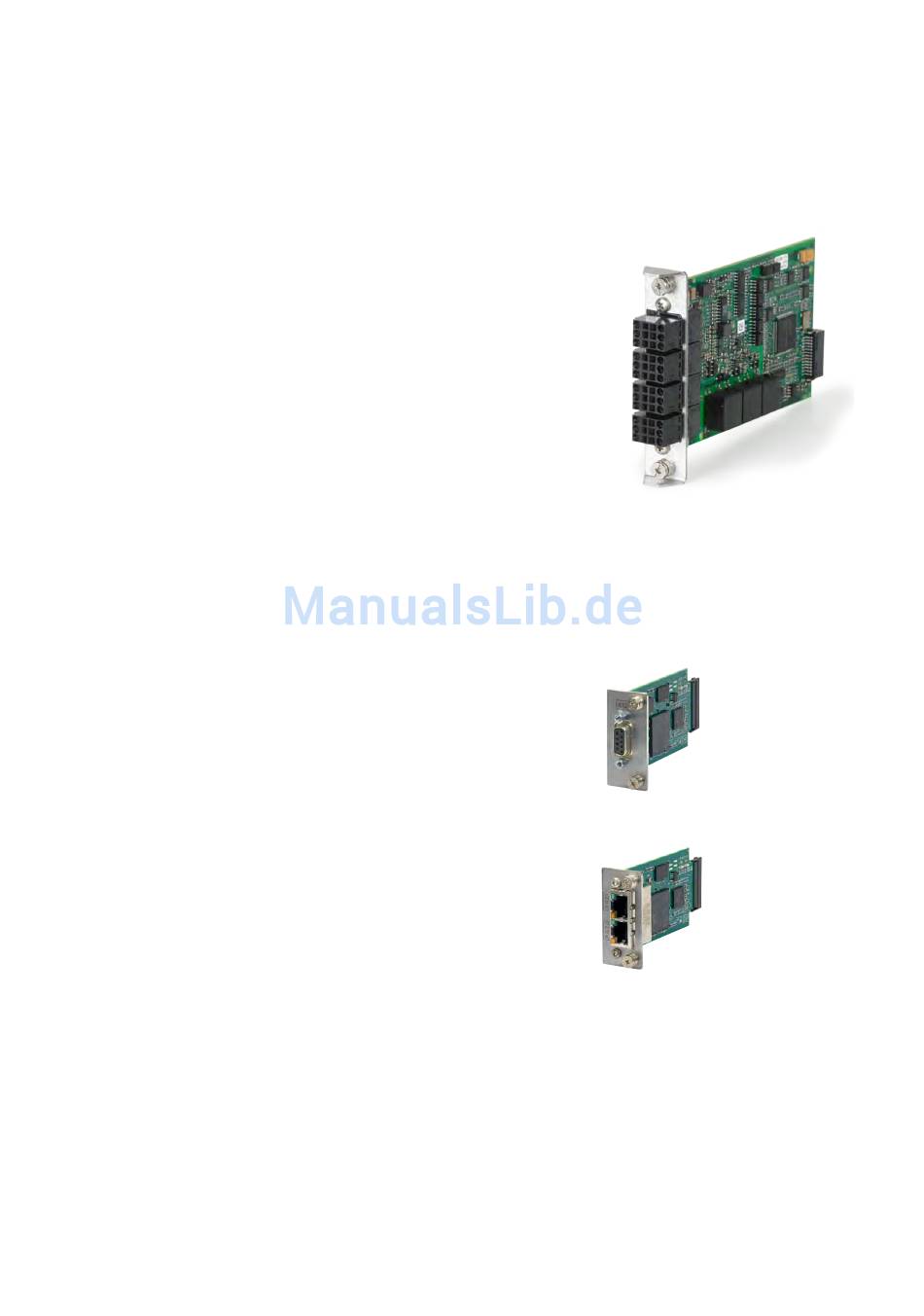

CMA-H 04-04-00
PROFIBUS-DP-Modul
PROFINET-IO-Modul
