Seite 1 Benutzer-Handbuch DIN/ISO- Programmierung iTNC 530 Software NC 340 490-xx 340 491-xx 340 492-xx 340 493-xx 340 494-xx Deutsch (de) 8/2005...
Seite 2 Bedienelemente der Bildschirm-Einheit Bahnbewegungen programmieren Bildschirm-Aufteilung wählen Kontur anfahren/verlassen Bildschirm zwischen Maschinen- und Freie Konturprogrammierung FK Programmier-Betriebsart wählen Softkeys: Funktion im Bildschirm wählen Gerade Softkey-Leisten umschalten Kreismittelpunkt/Pol für Polarkoordinaten Alpha-Tastatur: Buchstaben und Zeichen eingeben Kreisbahn um Kreismittelpunkt Datei-Namen Kommentare Kreisbahn mit Radius DIN/ISO- Kreisbahn mit tangentialem Anschluss Programme...
Seite 5: Tnc-Typ, Software Und Funktionen
Setzen Sie sich bitte mit dem Maschinenhersteller in Verbindung, um den tatsächlichen Funktionsumfang Ihrer Maschine kennenzulernen. Viele Maschinenhersteller und HEIDENHAIN bieten für die TNCs Pro- grammier-Kurse an. Die Teilnahme an solchen Kursen ist empfehlens- wert, um sich intensiv mit den TNC-Funktionen vertraut zu machen.
Seite 6: Software-Optionen
Software-Optionen Die iTNC 530 verfügt über verschiedene Software-Optionen, die von Ihnen oder Ihrem Maschinen-Hersteller freigeschaltet werden kön- nen. Jede Option ist separat freizuschalten und beinhaltet jeweils die nachfolgend aufgeführten Funktionen: Software-Option 1 Zylindermantel-Interpolation (Zyklen 27, 28, 29 und 39) Vorschub in mm/min bei Rundachsen: M116...
Seite 7: Vorgesehener Einsatzort
FCL n gekennzeichnet, wobei n die fortlaufende Nummer des Ent- wicklungsstandes kennzeichnet. Sie können durch eine käuflich zu erwerbende Schlüsselzahl die FCL- Funktionen dauerhaft freischalten. Setzen Sie sich hierzu mit Ihrem Maschinenhersteller oder mit HEIDENHAIN in Verbindung. FCL 2-Funktionen Beschreibung 3D-Liniengrafik...
Seite 8 Neue Funktionen bezogen auf die Vorgänger-Versionen 340 422-xx/ 340 423-xx Es wurde die neue formularbasierte Betriebsart smarT.NC einge- führt. Hierfür steht eine separate Benutzer-Dokumentation zur Ver- fügung. In diesem Zusammenhang wurde auch das TNC Bedienfeld erweitert. Es stehen neue Tasten zur Verfügung, mit denen inner- halb von smarT.NC schnell navigiert werden kann (siehe „Bedien- feld”...
Seite 9 Bildschirm BC 120 mehr (siehe „Bildschirm” auf Seite 39) Neues Tastatur-Layout der Tastatur-Einheit TE 530 B (siehe „Bedi- enfeld” auf Seite 41) In Vorbereitung auf zukünftige Funktionen wurden die zur Auswahl stehenden Werkzeugtypen in der Werkzeug-Tabelle erweitert HEIDENHAIN iTNC 530...
Seite 10: Neue Funktionen 340 49X
Neue Funktionen 340 49x-02 DXF-Dateien können jetzt direkt auf der TNC geöffnet werden, um daraus Konturen in ein Klartext-Dialog-Programm zu extrahieren (siehe „Konturprogramme aus DXF-Daten erzeugen (Software- Option)” auf Seite 224) In der Betriebsart Programm-Einspeichern steht jetzt eine 3D-Lini- engrafik zur Verfügung (siehe „3D-Liniengrafik (FCL 2-Funktion)” auf Seite 131) Die aktive Werkzeugachs-Richtung kann jetzt im manuellen Betrieb als aktive Bearbeitungsrichtung gesetzt werden (siehe „Aktuelle...
Seite 11 (Benutzer-Handbuch Klartext-Dialog) Die Softkeys START sowie START EINZELSATZ in der Betreibsart Programm-Test wurden getauscht, damit in allen Betriebsarten (Ein- speichern, SmarT.NC, Test) dieselbe Softkey-Anodnung verfügbar ist (siehe „Programm-Test ausführen” auf Seite 532) Das Softkey-Design wurde komplett überarbeitet HEIDENHAIN iTNC 530...
Seite 13: Inhaltsverzeichnis
Positionieren mit Handeingabe Programmieren: Grundlagen Dateiverwaltung, Programmierhilfen Programmieren: Werkzeuge Programmieren: Konturen programmieren Programmieren: Zusatz-Funktionen Programmieren: Zyklen Programmieren: Sonderfunktionen Programmieren: Unterprogramme und Programmteil-Wiederholungen Programmieren: Q-Parameter Programmtest und Programmlauf MOD-Funktionen Tabellen und Übersichten iTNC 530 mit Windows 2000 (Option) HEIDENHAIN iTNC 530...
Seite 15 Programmlauf Satzfolge und Programmlauf Einzelsatz ..44 1.4 Status-Anzeigen ..45 „Allgemeine“ Status-Anzeige ..45 Zusätzliche Status-Anzeigen ..46 1.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN ..50 3D-Tastsysteme ..50 Elektronische Handräder HR ..51 HEIDENHAIN iTNC 530...
Seite 16 2 Handbetrieb und Einrichten ..53 2.1 Einschalten, Ausschalten ..54 Einschalten ..54 Ausschalten ..56 2.2 Verfahren der Maschinenachsen ..57 Hinweis ..57 Achse mit den externen Richtungstasten verfahren ..57 Schrittweises Positionieren ..58 Verfahren mit dem elektronischen Handrad HR 410 ..59 Elektronisches Handrad HR 420 ..
Seite 17 3 Positionieren mit Handeingabe ..87 3.1 Einfache Bearbeitungen programmieren und abarbeiten ..88 Positionieren mit Handeingabe anwenden ..88 Programme aus $MDI sichern oder löschen ..91 HEIDENHAIN iTNC 530...
Seite 18 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen, Paletten- Verwaltung ..93 4.1 Grundlagen ..94 Wegmessgeräte und Referenzmarken ..94 Bezugssystem ..94 Bezugssystem an Fräsmaschinen ..95 Polarkoordinaten ..96 Absolute und inkrementale Werkstück-Positionen ..97 Bezugspunkt wählen ..98 4.2 Datei-Verwaltung: Grundlagen ..99 Dateien ..
Seite 19: Inhalt
4.10 Der Taschenrechner ..142 Bedienung ..142 4.11 Direkte Hilfe bei NC-Fehlermeldungen ..143 Fehlermeldungen anzeigen ..143 Hilfe anzeigen ..143 4.12 Liste aller anstehenden Fehlermeldungen ..144 Funktion ..144 Fehlerliste anzeigen ..144 Fenster-Inhalt ..145 HEIDENHAIN iTNC 530...
Seite 20 4.13 Paletten-Verwaltung ..146 Anwendung ..146 Paletten-Tabelle wählen ..148 Paletten-Datei verlassen ..148 Paletten-Datei abarbeiten ..149 4.14 Palettenbetrieb mit werkzeugorientierter Bearbeitung ..150 Anwendung ..150 Paletten-Datei wählen ..154 Paletten-Datei mit Eingabeformular einrichten ..155 Ablauf der werkzeugorientierten Bearbeitung ..159 Paletten-Datei verlassen ..
Seite 21 Tabelle für Schnittdaten ..188 Erforderliche Angaben in der Werkzeug-Tabelle ..189 Vorgehensweise beim Arbeiten mit automatischer Drehzahl-/Vorschub-Berechnung ..190 Tabellen-Struktur verändern ..191 Wechseln zwischen Tabellen- und Formularansicht ..192 Datenübertragung von Schnittdaten-Tabellen ..193 Konfigurations-Datei TNC.SYS ..193 HEIDENHAIN iTNC 530...
Seite 22 6 Programmieren: Konturen programmieren ..195 6.1 Werkzeug-Bewegungen ..196 Bahnfunktionen ..196 Zusatzfunktionen M ..196 Unterprogramme und Programmteil-Wiederholungen ..196 Programmieren mit Q-Parametern ..196 6.2 Grundlagen zu den Bahnfunktionen ..197 Werkzeugbewegung für eine Bearbeitung programmieren ..197 6.3 Kontur anfahren und verlassen ..
Seite 23 Rückzug von der Kontur in Werkzeugachsen-Richtung: M140 ..247 Tastsystem-Überwachung unterdrücken: M141 ..248 Modale Programminformationen löschen: M142 ..249 Grunddrehung löschen: M143 ..249 Werkzeug bei NC-Stop automatisch von der Kontur abheben: M148 ..250 Endschaltermeldung unterdrücken: M150 ..251 HEIDENHAIN iTNC 530...
Seite 24 7.5 Zusatz-Funktionen für Drehachsen ..252 Vorschub in mm/min bei Drehachsen A, B, C: M116 (Software-Option 1) ..252 Drehachsen wegoptimiert fahren: M126 ..253 Anzeige der Drehachse auf Wert unter 360° reduzieren: M94 ..254 Automatische Korrektur der Maschinengeometrie beim Arbeiten mit Schwenkachsen: M114 (Software- Option 2) ..
Seite 25 GEWINDEBOHREN SPANBRUCH (Zyklus G209) ..298 Grundlagen zum Gewindefräsen ..300 GEWINDEFRAESEN (Zyklus G262) ..302 SENKGEWINDEFRAESEN (Zyklus G263) ..304 BOHRGEWINDEFRAESEN (Zyklus G264) ..308 HELIX- BOHRGEWINDEFRAESEN (Zyklus G265) ..312 AUSSENGEWINDE-FRAESEN (Zyklus G267) ..316 HEIDENHAIN iTNC 530...
Seite 26 8.4 Zyklen zum Fräsen von Taschen, Zapfen und Nuten ..325 Übersicht ..325 RECHTECKTASCHE (Zyklus G251) ..327 KREISTASCHE (Zyklus G252) ..332 NUTENFRAESEN (Zyklus 253) ..336 RUNDE NUT (Zyklus 254) ..341 TASCHE SCHLICHTEN (Zyklus G212) ..346 ZAPFEN SCHLICHTEN (Zyklus G213) ..
Seite 27 DREHUNG (Zyklus G73) ..433 MASSFAKTOR (Zyklus G72) ..434 BEARBEITUNGSEBENE (Zyklus G80, Software-Option 1) ..435 8.10 Sonder-Zyklen ..442 VERWEILZEIT (Zyklus G04) ..442 PROGRAMM-AUFRUF (Zyklus G39) ..443 SPINDEL-ORIENTIERUNG (Zyklus G36) ..444 TOLERANZ (Zyklus G62) ..445 HEIDENHAIN iTNC 530...
Seite 28 9 Programmieren: Sonderfunktionen ..447 9.1 Die PLANE-Funktion: Schwenken der Bearbeitung-sebene (Software-Option 1) ..448 Einführung ..448 PLANE-Funktion definieren ..450 Positions-Anzeige ..450 PLANE-Funktion rücksetzen ..451 9.2 Bearbeitungsebene über Raumwinkel definieren: PLANE SPATIAL ..452 Anwendung ..452 Eingabeparameter ..
Seite 29 10.4 Beliebiges Programm als Unterprogramm ..475 Arbeitsweise ..475 Programmier-Hinweise ..475 Beliebiges Programm als Unterprogramm aufrufen ..476 10.5 Verschachtelungen ..477 Verschachtelungsarten ..477 Verschachtelungstiefe ..477 Unterprogramm im Unterprogramm ..477 Programmteil-Wiederholungen wiederholen ..478 Unterprogramm wiederholen ..479 HEIDENHAIN iTNC 530...
Seite 30 11 Programmieren: Q-Parameter ..487 11.1 Prinzip und Funktionsübersicht ..488 Programmierhinweise ..489 Q-Parameter-Funktionen aufrufen ..489 11.2 Teilefamilien – Q-Parameter statt Zahlenwerte ..490 NC-Beispielsätze ..490 Beispiel ..490 11.3 Konturen durch mathematische Funktionen beschreiben ..491 Anwendung ..
Seite 31 Koordinaten nach Antasten während des Programmlaufs ..509 Ist-Sollwert-Abweichung bei automatischer Werkzeug-Vermessung mit dem TT 130 ..509 Schwenken der Bearbeitungsebene mit Werkstück-Winkeln: von der TNC berechnete Koordinaten für Drehachsen ..509 Messergebnisse von Tastsystem-Zyklen (siehe auch Benutzer-Handbuch Tastsystem-Zyklen) ..510 HEIDENHAIN iTNC 530...
Seite 32 12 Programm-Test und Programmlauf ..519 12.1 Grafiken ..520 Anwendung ..520 Übersicht: Ansichten ..522 Draufsicht ..522 Darstellung in 3 Ebenen ..523 3D-Darstellung ..524 Ausschnitts-Vergrößerung ..527 Grafische Simulation wiederholen ..528 Bearbeitungszeit ermitteln ..529 12.2 Funktionen zur Programmanzeige ..
Seite 33 13.9 Rohteil im Arbeitsraum darstellen ..567 Anwendung ..567 Gesamte Darstellung drehen ..568 13.10 Positions-Anzeige wählen ..569 Anwendung ..569 13.11 Maßsystem wählen ..570 Anwendung ..570 13.12 Programmiersprache für $MDI wählen ..571 Anwendung ..571 HEIDENHAIN iTNC 530...
Seite 34 13.13 Achsauswahl für L-Satz-Generierung ..572 Anwendung ..572 13.14 Verfahrbereichs-Begrenzungen eingeben, Nullpunkt-Anzeige ..573 Anwendung ..573 Arbeiten ohne Verfahrbereichs-Begrenzung ..573 Maximalen Verfahrbereich ermitteln und eingeben ..573 Bezugspunkt-Anzeige ..574 13.15 HILFE-Dateien anzeigen ..575 Anwendung ..575 HILFE-DATEIEN wählen ..
Seite 35 Allgemeine Anwenderparameter anwählen ..580 14.2 Steckerbelegung und Anschlusskabel für Datenschnittstellen ..595 Schnittstelle V.24/RS-232-C HEIDEHAIN-Geräte ..595 Fremdgeräte ..596 Schnittstelle V.11/RS-422 ..597 Ethernet-Schnittstelle RJ45-Buchse ..597 14.3 Technische Information ..598 14.4 Puffer-Batterie wechseln ..605 HEIDENHAIN iTNC 530...
Seite 36 15 iTNC 530 mit Windows 2000 (Option) ..607 15.1 Einführung ..608 Endbenutzer-Lizenzvertrag (EULA) für Windows 2000 ..608 Allgemeines ..608 Technische Daten ..609 15.2 iTNC 530-Anwendung starten ..610 Windows-Anmeldung ..610 Anmeldung als TNC-Bediener ..610 Anmeldung als lokaler Administrator ..
Seite 37: Einführung
Einführung...
Seite 38: Kompatibilität
Sie herkömmliche Fräs- und Bohrbearbeitungen direkt an der Maschine im leicht verständlichen Klartext-Dialog programmieren. Sie sind für den Einsatz an Fräs- und Bohrmaschinen sowie Bearbeitungs- zentren ausgelegt. Die iTNC 530 kann bis zu 12 Achsen steuern. Zusätzlich können Sie die Winkelposition der Spindel programmiert einstellen.
Seite 39 Softkey-Leiste die Anzahl der Softkey-Leisten an, die sich mit den außen angeordneten schwarzen Pfeil-Tasten wählen lassen. Die aktive Softkey-Leiste wird als aufgehellter Balken dargestellt. Softkey-Wahltasten Softkey-Leisten umschalten Festlegen der Bildschirm-Aufteilung Bildschirm-Umschalttaste für Maschinen- und Programmier- Betriebsarten Softkey-Wahltasten für Maschinenhersteller-Softkeys Softkey-Leisten für Maschinenhersteller-Softkeys umschalten HEIDENHAIN iTNC 530...
Seite 40 Bildschirm-Aufteilung festlegen Der Benutzer wählt die Aufteilung des Bildschirms: So kann die TNC z.B. in der Betriebsart Programm-Einspeichern/Editieren das Pro- gramm im linken Fenster anzeigen, während das rechte Fenster gleichzeitig z.B. eine Programmier-Grafik darstellt. Alternativ lässt sich im rechten Fenster auch die Programm-Gliederung anzeigen oder aus- schließlich das Programm in einem großen Fenster.

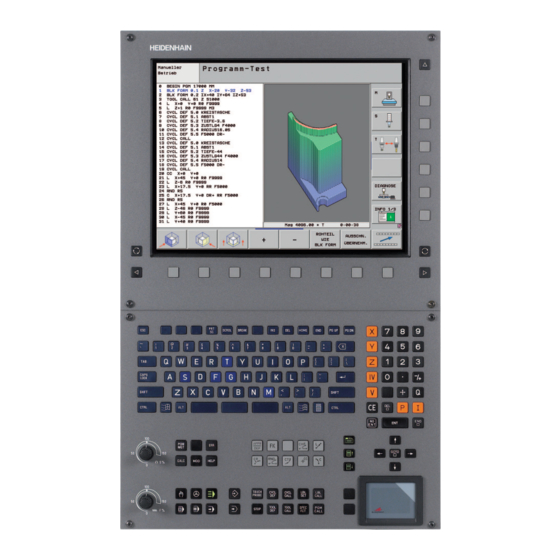

Seite 41: Bedienfeld
Die Funktionen der einzelnen Tasten sind auf der ersten Umschlags- seite zusammengefasst. Manche Maschinenhersteller verwenden nicht das Stan- dard-Bedienfeld von HEIDENHAIN. Beachten Sie in die- sen Fällen das Maschinenhandbuch. Externe Tasten, wie z.B. NC-START oder NC-STOP, sind ebenfalls im Maschinenhandbuch beschrieben.
Seite 42: Betriebsarten
1.3 Betriebsarten Manueller Betrieb und El. Handrad Das Einrichten der Maschinen geschieht im Manuellen Betrieb. In die- ser Betriebsart lassen sich die Maschinenachsen manuell oder schritt- weise positionieren, die Bezugspunkte setzen und die Bearbeitungs- ebene schwenken. Die Betriebsart El. Handrad unterstützt das manuelle Verfahren der Maschinenachsen mit einem elektronischen Handrad HR.
Seite 43 Die TNC simuliert Programme und Programmteile in der Betriebsart Programm-Test, um z.B. geometrische Unverträglichkeiten, fehlende oder falsche Angaben im Programm und Verletzungen des Arbeitsrau- mes herauszufinden. Die Simulation wird grafisch mit verschiedenen Ansichten unterstützt. Softkeys zur Bildschirm-Aufteilung: siehe „Programmlauf Satzfolge und Programmlauf Einzelsatz”, Seite 44. HEIDENHAIN iTNC 530...
Seite 44: Programmlauf Satzfolge Und Programmlauf Einzelsatz
Programmlauf Satzfolge und Programmlauf Einzelsatz In Programmlauf Satzfolge führt die TNC ein Programm bis zum Pro- gramm-Ende oder zu einer manuellen bzw. programmierten Unterbre- chung aus. Nach einer Unterbrechung können Sie den Programmlauf wieder aufnehmen. In Programmlauf Einzelsatz starten Sie jeden Satz mit der externen START-Taste einzeln Softkeys zur Bildschirm-Aufteilung Fenster...
Seite 45: Statusanzeigen
Achsen werden in geschwenkter Bearbeitungs- ebene verfahren Achsen werden unter Berücksichtigung der Grund- drehung verfahren Nummer des aktiven Bezugspunktes aus der Preset- Tabelle. Wenn der Bezugspunkt manuell gesetzt wurde, zeigt die TNC hinter dem Symbol den Text MAN an HEIDENHAIN iTNC 530...
Seite 46: Zusätzliche Status-Anzeigen
Zusätzliche Status-Anzeigen Die zusätzlichen Status-Anzeigen geben detaillierte Informationen zum Programm-Ablauf. Sie lassen sich in allen Betriebsarten aufrufen, mit Ausnahme von Programm-Einspeichern/Editieren. Zusätzliche Status-Anzeige einschalten Softkey-Leiste für die Bildschirm-Aufteilung aufrufen Bildschirmdarstellung mit zusätzlicher Status-Anzeige wählen Zusätzliche Status-Anzeigen wählen Softkey-Leiste umschalten, bis STATUS-Softkeys erscheinen Zusätzliche Status-Anzeige wählen, z.B.
Seite 47 Werkzeugachse Werkzeug-Länge und -Radien Aufmaße (Delta-Werte) aus dem TOOL CALL (PGM) und der Werkzeug- Tabelle (TAB) Standzeit, maximale Standzeit (TIME 1) und maximale Standzeit bei TOOL CALL (TIME 2) Anzeige des aktiven Werkzeugs und des (nächsten) Schwester-Werkzeugs HEIDENHAIN iTNC 530...
Seite 48 Koordinaten-Umrechnungen Softkey Zuordnung Bedeutung Name der aktiven Nullpunkt-Tabelle Aktive Nullpunkt-Nummer (#), Kom- mentar aus der aktiven Zeile der akti- ven Nullpunkt-Nummer (DOC) aus Zyklus 7 Aktive Nullpunkt-Verschiebung (Zyklus 7); Die TNC zeigt eine aktive Nullpunkt- Verschiebung in bis zu 8 Achsen an Gespiegelte Achsen (Zyklus 8) Aktiver Drehwinkel (Zyklus 10) Aktiver Maßfaktor / Maßfaktoren...
Seite 49 Messwert zeigt an, dass die Toleranz aus der Werkzeug-Tabelle überschritten wurde Aktive Zusatzfunktionen M Softkey Zuordnung Bedeutung Liste der aktiven M-Funktionen mit festgelegter Bedeutung Liste der aktiven M-Funktionen, die von Ihrem Maschinen-Hersteller ange- passt werden HEIDENHAIN iTNC 530...
Seite 50 1.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN 3D-Tastsysteme Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können Sie: Werkstücke automatisch ausrichten Schnell und genau Bezugspunkte setzen Messungen am Werkstück während des Programmlaufs ausführen Werkzeuge vermessen und prüfen Alle Tastsystem-Funktionen sind in einem separaten Benutzer-Handbuch beschrieben.
Seite 51: Elektronische Handräder Hr
Achsschlitten. Der Verfahrweg pro Handrad-Umdrehung ist in einem weiten Bereich wählbar. Neben den Einbau-Handrädern HR 130 und HR 150 bietet HEIDENHAIN auch die portablen Handrä- der HR 410 (siehe Bild Mitte) und HR 420 (siehe Bild rechts unten) an.
Seite 53: Handbetrieb Und Einrichten
Handbetrieb und Einrichten...
Seite 54: Einschalten
2.1 Einschalten, Ausschalten Einschalten Das Einschalten und das Anfahren der Referenzpunkte sind maschinenabhängige Funktionen. Beachten Sie Ihr Maschinenhandbuch. Die Versorgungsspannung von TNC und Maschine einschalten. Danach zeigt die TNC folgenden Dialog an: SPEICHERTEST Speicher der TNC wird automatisch überprüft STROMUNTERBRECHUNG TNC-Meldung, dass Stromunterbrechung vorlag –...
Seite 55 Die angezeigte Position entspricht der letzten, vor dem Auschalten aktiven Position der Drehachsen. Sofern eine der Beiden zuvor aktiven Funktionen aktiv ist, hat die NC- START-Taste keine Funktion. Die TNC gibt eine entsprechende Fehler- meldung aus. HEIDENHAIN iTNC 530...
Seite 56: Ausschalten
Ausschalten iTNC 530 mit Windows 2000: Siehe „iTNC 530 ausschal- ten”, Seite 612. Um Datenverluste beim Ausschalten zu vermeiden, müssen Sie das Betriebssystem der TNC gezielt herunterfahren: Betriebsart Manuell wählen Funktion zum Herunterfahren wählen, nochmal mit Softkey JA bestätigen Wenn die TNC in einem Überblendfenster den Text Jetzt können Sie ausschalten anzeigt, dürfen Sie...
Seite 57: Achse Mit Den Externen Richtungstasten Verfahren
Anhalten: Externe STOP-Taste drücken Mit beiden Methoden können Sie auch mehrere Achsen gleichzeitig verfahren. Der Vorschub, mit dem die Achsen verfahren, ändern Sie über den Softkey F, siehe „Spindeldrehzahl S, Vorschub F und Zusatz- funktion M”, Seite 66. HEIDENHAIN iTNC 530...
Seite 58: Schrittweises Positionieren
Schrittweises Positionieren Beim schrittweisen Positionieren verfährt die TNC eine Maschinen- achse um ein von Ihnen festgelegtes Schrittmaß. Betriebsart Manuell oder El. Handrad wählen Softkey-Leiste umschalten Schrittweises Positionieren wählen: Softkey SCHRITTMASS auf EIN ZUSTELLUNG = Zustellung in mm eingeben, z.B. 8 mm Externe Richtungstaste drücken: beliebig oft positio- nieren Der maximal eingebbare Wert für eine Zustellung beträgt...
Seite 59: Verfahren Mit Dem Elektronischen Handrad
Verfahren mit dem Handrad ist bei aktivem M118 auch während des Programmlaufs möglich. Verfahren Betriebsart El. Handrad wählen Zustimmtaste gedrückt halten Achse wählen Vorschub wählen Aktive Achse in Richtung + verfahren, oder Aktive Achse in Richtung – verfahren HEIDENHAIN iTNC 530...
Seite 60 Elektronisches Handrad HR 420 Im Gegensatz zum HR 410 ist das tragbare Handrad HR 420 mit einem Display ausgestattet, auf dem verschiedene Informationen angezeigt werden. Darüber hinaus können Sie über die Handrad-Softkeys wich- tige Einrichte-Funktionen ausführen, z.B. Bezugspunkte setzen oder M-Funktionen eingeben und abarbeiten.
Seite 61 Die Handrad-Empfindlichkeit legt fest, welchen Weg eine Achse pro Handrad-Umdrehung verfahren soll. Die definierbaren Empfindlichkei- ten sind fest eingestellt und über die Handrad-Pfeiltasten direkt wähl- bar (nur wenn Schrittmaß nicht aktiv ist). Einstellbare Empfindlichkeiten: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20 [mm/Umdrehung bzw. Grad/Umdrehung] HEIDENHAIN iTNC 530...
Seite 62 Achsen verfahren Handrad aktiveren: Handrad-Taste auf dem HR 420 drücken. Die TNC kann jetzt nur noch über das HR 420 bedient werden, ein Überblendfenster mit Hinweistext wird am TNC-Bildschirm angezeigt Ggf. über Softkey OPM die gewünschte Betriebsart wählen (siehe „Betriebsarten wechseln” auf Seite 64) Ggf.
Seite 63 Wenn Sie die jeweilige Taste gedrückt halten, erhöht die TNC den Zählschritt bei einem Zehnerwechsel jeweils um den Faktor 10. Durch zusätzliches Drücken der Taste Ctrl erhöht sich der Zählschritt auf 1000 Neuen Vorschub F mit Handrad-Softkey F3 (OK) übernehmen HEIDENHAIN iTNC 530...
Seite 64 Bezugspunkt setzen Handrad-Softkey F3 (MSF) drücken Handrad-Softkey F4 (PRS) drücken Ggf. Achse wählen, in der der Bezugspunkt gesetzt werden soll Achse mit Handrad-Softkey F3 (OK) abnullen, oder mit Handrad-Soft- keys F1 und F2 gewünschten Wert einstellen und dann mit Hand- rad-Softkey F3 (OK) übernehmen.
Seite 65 (Handrad-Soft- keys MOP und dann REPO). Die Bedienung erfolgt per Handrad-Soft- keys, wie über die Bildschirm-Softkeys (siehe „Wiederanfahren an die Kontur” auf Seite 540) Ein-/Ausschalten der Funktion Bearbeitungsebene schwenken (Handrad-Softkeys MOP und dann 3D) HEIDENHAIN iTNC 530...
Seite 66: Spindeldrehzahl S, Vorschub F Und Zusatzfunktion M
2.3 Spindeldrehzahl S, Vorschub F und Zusatzfunktion M Anwendung In den Betriebsarten Manueller Betrieb und El. Handrad geben Sie Spindeldrehzahl S, Vorschub F und Zusatzfunktion M über Softkeys ein. Die Zusatzfunktionen sind in „7. Programmieren: Zusatzfunktio- nen“ beschrieben. Der Maschinenhersteller legt fest, welche Zusatzfunktio- nen M Sie nutzen können und welche Funktion sie haben.
Seite 67: Spindeldrehzahl Und Vorschub Ändern
Spindeldrehzahl und Vorschub ändern Mit den Override-Drehknöpfen für Spindeldrehzahl S und Vorschub F lässt sich der eingestellte Wert von 0% bis 150% ändern. Der Override-Drehknopf für die Spindeldrehzahl wirkt nur bei Maschinen mit stufenlosem Spindelantrieb. HEIDENHAIN iTNC 530...
Seite 68: Bezugspunkt-Setzen (Ohne 3D- Tastsystem)
2.4 Bezugspunkt-Setzen (ohne 3D- Tastsystem) Hinweis Bezugspunkt-Setzen mit 3D-Tastsystem: Siehe Benutzer- Handbuch Tastsystem-Zyklen. Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordina- ten einer bekannten Werkstück-Position gesetzt. Vorbereitung Werkstück aufspannen und ausrichten Nullwerkzeug mit bekanntem Radius einwechseln Sicherstellen, dass die TNC Ist-Positionen anzeigt 2 Handbetrieb und Einrichten...
Seite 69: Bezugspunkt Setzen Mit Achstasten
Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die gleiche Weise. Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug verwen- den, dann setzen Sie die Anzeige der Zustellachse auf die Länge L des Werkzeugs bzw. auf die Summe Z=L+d. HEIDENHAIN iTNC 530...
Seite 70: Bezugspunkt-Verwaltung Mit Der Preset-Tabelle
Bezugspunkt-Verwaltung mit der Preset-Tabelle Die Preset-Tabelle sollten Sie unbedingt verwenden, wenn Ihre Maschine mit Drehachsen (Schwenktisch oder Schwenkkopf) ausgerüstet ist und Sie mit der Funktion Bearbeitungsebene schwenken arbeiten Ihre Maschine mit einem Kopfwechsel-System ausge- rüstet ist Sie bisher an älteren TNC-Steuerungen mit REF-bezo- genen Nullpunkt-Tabellen gearbeitet haben Sie mehrere gleiche Werkstücke bearbeiten wollen, die mit unterschiedlicher Schieflage aufgespannt sind...
Seite 71 Bezugspunkt aktiv, zeigt die TNC in der Status-Anzeige den Text PR MAN(0) an Wenn Sie mit den Tastsystem-Zyklen zum Bezugspunkt- Setzen automatisch die TNC-Anzeige setzen, dann spei- chert die TNC diese Werte nicht in der Zeile 0. HEIDENHAIN iTNC 530...
Seite 72 Bezugspunkte manuell in der Preset-Tabelle speichern Um Bezugspunkte in der Preset-Tabelle speichern zu können, gehen Sie wie folgt vor Betriebsart Manueller Betrieb wählen Werkzeug vorsichtig verfahren, bis es das Werkstück berührt (ankratzt), oder Messuhr entsprechend posi- tionieren Preset-Tabelle anzeigen lassen: Die TNC öffnet die Preset-Tabelle und setzt den Cursor auf die aktive Tabellenzeile Funktionen zur Preset-Eingabe wählen: Die TNC zeigt...
Seite 73 Hellfeld gerade steht. Gewünschten Wert im Überblendfenster eingeben Den momentan aktiven Bezugspunkt in eine wählbare Tabellenzeile schreiben: Funktion spei- chert den Bezugspunkt in allen Achsen ab und aktiviert die jeweilige Tabellenzeile dann automa- tisch HEIDENHAIN iTNC 530...
Seite 74 Erläuterung zu den in der Preset-Tabelle gespeicherten Werten Einfache Maschine mit drei Achsen ohne Schwenkvorrichtung Die TNC speichert in der Preset-Tabelle den Abstand vom Werk- stück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig) Maschine mit Schwenkkopf Die TNC speichert in der Preset-Tabelle den Abstand vom Werk- stück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig) Maschine mit Rundtisch Die TNC speichert in der Preset-Tabelle den Abstand vom Werk-...
Seite 75 Hell hinterlegtes Feld kopieren 2. Softkey-Leiste) Kopiertes Feld einfügen (2. Softkey-Leiste) Aktuell angewählte Zeile zurücksetzen: Die TNC trägt in alle Spalten – ein (2. Softkey-Leiste) Einzelne Zeile am Tabellen-Ende einfügen (2. Softkey-Leiste) Einzelne Zeile am Tabellen-Ende löschen (2. Softkey-Leiste) HEIDENHAIN iTNC 530...
Seite 76 Bezugspunkt aus der Preset-Tabelle in der Betriebsart Manuell aktivieren Beim Aktivieren eines Bezugspunktes aus der Preset- Tabelle, setzt die TNC alle aktiven Koordinaten-Umrech- nungen zurück, die mit folgenden Zyklen aktiviert wurden: Zyklus 7, Nullpunkt-Verschiebung Zyklus 8, Spiegeln Zyklus 10, Drehung Zyklus 11, Maßfaktor Zyklus 26, achsspezifischer Maßfaktor Die Koordinaten-Umrechnung aus Zyklus 19, Bearbei-...
Seite 77: Anwendung, Arbeitsweise
1)” auf Seite 435) Gesteuertes Schwenken, PLANE-Funktion im Bearbeitungs-Pro- gramm (siehe „Die PLANE-Funktion: Schwenken der Bearbeitung- sebene (Software-Option 1)” auf Seite 448) Die TNC-Funktionen zum „Schwenken der Bearbeitungsebene“ sind Koordinaten-Transformationen. Dabei steht die Bearbeitungs-Ebene immer senkrecht zur Richtung der Werkzeugachse. HEIDENHAIN iTNC 530...
Seite 78: Referenzpunkte-Anfahren Bei Geschwenkten Achsen
Grundsätzlich unterscheidet die TNC beim Schwenken der Bearbei- tungsebene zwei Maschinen-Typen: Maschine mit Schwenktisch Sie müssen das Werkstück durch entsprechende Positionierung des Schwenktisches, z.B. mit einem L-Satz, in die gewünschte Bearbeitungslage bringen Die Lage der transformierten Werkzeugachse ändert sich im Bezug auf das maschinenfeste Koordinatensystem nicht.
Seite 79: Bezugspunkt-Setzen Im Geschwenkten System
Sie Bezugspunkte grundsätzlich über die Preset-Tabelle ver- walten. Bezugspunkte, die in Preset-Tabellen gespeichert sind, bein- halten die Verrechnung der aktiven Maschinen-Kinematik (Kopfgeo- metrie). Wenn Sie einen neuen Kopf einwechseln, berücksichtigt die TNC die neuen, veränderten Kopfabmessungen, so dass der aktive Bezugspunkt erhalten bleibt. HEIDENHAIN iTNC 530...
Seite 80: Positionsanzeige Im Geschwenkten System
Positionsanzeige im geschwenkten System Die im Status-Feld angezeigten Positionen (SOLL und IST) beziehen sich auf das geschwenkte Koordinatensystem. Einschränkungen beim Schwenken der Bearbeitungsebene Die Antastfunktion Grunddrehung steht nicht zur Verfügung, wenn Sie in der Betriebsart Manuell die Funktion Bearbeitungsebene schwenken aktiviert haben PLC-Positionierungen (vom Maschinenhersteller festgelegt) sind nicht erlaubt 2 Handbetrieb und Einrichten...
Seite 81: Manuelles Schwenken Aktivieren
Schwenkwinkel ab dem ersten Satz des abzuarbeitenden Bearbei- tungs-Programms. Verwenden Sie im Bearbeitungs-Programm den Zyklus 19 BEARBEITUNGSEBENE oder die PLANE-Funktion, sind die dort definierten Winkelwerte wirksam. Im Menü eingetragene Winkel- werte werden mit den aufgerufenen Werten überschrieben. HEIDENHAIN iTNC 530...
Seite 82: Aktuelle Werkzeugachs-Richtung Als Aktive Bearbeitungsrichtung Setzen (Fcl 2-Funktion)
Aktuelle Werkzeugachs-Richtung als aktive Bearbeitungsrichtung setzen (FCL 2-Funktion) Diese Funktion muss vom Maschinenhersteller freige- schaltet werden. Beachten Sie Ihr Maschinenhandbuch. Mit dieser Funktion können Sie in den Betriebsarten Manuell und El. Handrad das Werkzeug per externer Richtungstasten oder mit dem Handrad in der Richtung verfahren, in der die Werkzeugachse momen- tan zeigt.
Seite 83: Dynamische Kollisionsüberwachung (Software-Option)
Vorwarnung: Zwei kollisionsüberwachte Objekte befinden sich in einem Abstand zueinander von kleiner 14 mm Warnung: Zwei kollisionsüberwachte Objekte befinden sich in einem Abstand zueinander von kleiner 8 mm Fehler: Zwei kollisionsüberwachte Objekte befinden sich in einem Abstand zueinander von kleiner 2 mm HEIDENHAIN iTNC 530...
Seite 84 Zone Vorwarnung Zwei kollisionsüberwachte Objekte befinden sich in einem Abstand zueinander, der zwischen 12 und 14 mm liegt. Die angezeigte Fehler- meldung (genauen Text legt der Maschinenhersteller fest) beginnt grundsätzlich mit der Zeichenfolge ]--[. Fehlermeldung mit Taste CE quittieren Achsen manuell aus dem Gefahrenbereich fahren, auf Verfahrrich- tung achten Ggf.
Seite 85: Kollisionsüberwachung Im Automatikbetrieb
Kollisionsüberwachung nicht möglich. Die TNC überwacht Bewegungen satzweise, gibt also eine Kollisions- warnung in dem Satz aus, der eine Kollision verursachen würde und unterbricht den Programmlauf. Eine Vorschubreduzierung wie im Manuellen Betrieb findet generell nicht statt. HEIDENHAIN iTNC 530...
Seite 87: Positionieren Mit Handeingabe
Positionieren mit Handeingabe...
Seite 88: Einfache Bearbeitungen Programmieren Und Abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des Werk- zeugs eignet sich die Betriebsart Positionieren mit Handeingabe. Hier können Sie ein kurzes Programm im HEIDENHAIN-Klartext-Format oder nach DIN/ISO eingeben und direkt ausführen lassen. Auch die Zyklen der TNC lassen sich aufrufen. Das Programm wird in der Datei $MDI gespeichert.
Seite 89 N80 G00 G40 Z+200 M2 * Programm-Ende N9999999 %$MDI G71 * Geraden-Funktion G00 (siehe „Gerade im Eilgang G00 Gerade mit Vor- schub G01 F. . .” auf Seite 205), Zyklus G200 BOHREN (siehe „BOH- REN (Zyklus G200)” auf Seite 278). HEIDENHAIN iTNC 530...
Seite 90 Beispiel 2: Werkstück-Schieflage bei Maschinen mit Rundtisch beseitigen Grunddrehung mit 3D-Tastsystem durchführen. Siehe Benutzer-Hand- buch Tastsystem-Zyklen, „Tastsystem-Zyklen in den Betriebsarten Manueller Betrieb und El. Handrad“, Abschnitt „Werkstück-Schieflage kompensieren“. Drehwinkel notieren und Grunddrehung wieder aufheben Betriebsart wählen: Positionieren mit Handeingabe Rundtischachse wählen, notierten Drehwinkel und Vorschub eingeben z.B.
Seite 91 Wenn Sie $MDI löschen wollen, dann dürfen Sie die Betriebsart Positionieren mit Handein- gabe nicht angewählt haben (auch nicht im Hintergrund) dürfen Sie die Datei $MDI in der Betriebsart Programm Einspeichern/Editieren nicht angewählt haben Weitere Informationen: siehe „Einzelne Datei kopieren”, Seite 107. HEIDENHAIN iTNC 530...
Seite 93: Programmieren: Grundlagen Dateiverwaltung, Programmierhilfen
Programmieren: Grundlagen, Datei-Verwal- tung, Programmierhilfen, Paletten-Verwaltung...
Seite 94: Wegmessgeräte Und Referenzmarken
4.1 Grundlagen Wegmessgeräte und Referenzmarken An den Maschinenachsen befinden sich Wegmessgeräte, die die Positionen des Maschinentisches bzw. des Werkzeugs erfassen. An Linearachsen sind üblicherweise Längenmessgeräte angebaut, an Rundtischen und Schwenkachsen Winkelmessgeräte. X (Z,Y) Wenn sich eine Maschinenachse bewegt, erzeugt das dazugehörige Wegmessgerät ein elektrisches Signal, aus dem die TNC die genaue Ist-Position der Maschinenachse errechnet.
Seite 95: Bezugssystem An Fräsmaschinen
Richtung Z+, der Daumen in die Richtung X+ und der Zeigefinger in Richtung Y+. Die iTNC 530 kann insgesamt maximal 9 Achsen steuern. Neben den Hauptachsen X, Y und Z gibt es parallel laufende Zusatzachsen U, V und W. Drehachsen werden mit A, B und C bezeichnet. Das Bild rechts unten zeigt die Zuordnung der Zusatzachsen bzw.
Seite 96 Polarkoordinaten Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen Sie das Bearbeitungs-Programm auch mit rechtwinkligen Koordinaten. Bei Werkstücken mit Kreisbögen oder bei Winkelangaben ist es oft einfacher, die Positionen mit Polarkoordinaten festzulegen. Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z beschrei- ben Polarkoordinaten nur Positionen in einer Ebene.
Seite 97: Absolute Und Inkrementale Werkstück-Positionen
G91 Y = 10 mm Absolute und inkrementale Polarkoordinaten Absolute Koordinaten beziehen sich immer auf den Pol und die Win- kel-Bezugsachse. Inkrementale Koordinaten beziehen sich immer auf die zuletzt pro- grammierte Position des Werkzeugs.. G91+R G91+H G91+H 0° HEIDENHAIN iTNC 530...
Seite 98: Bezugspunkt Wählen
Sie eine Position oder eine Werkstück-Ecke als Bezugspunkt, von dem aus sich die Maße der übrigen Werkstückpositionen mög- lichst einfach ermitteln lassen. Besonders komfortabel setzen Sie Bezugspunkte mit einem 3D-Tast- system von HEIDENHAIN. Siehe Benutzer-Handbuch Tastsystem- Zyklen „Bezugspunkt-Setzen mit 3D-Tastsystemen“. Beispiel Die Werkstück-Skizze rechts zeigt Bohrungen bis 4).
Seite 99: Datei-Verwaltung: Grundlagen
PROG20 Datei-Name Datei-Typ Die Länge von Dateinamen sollte 25 Zeichen nicht überschreiten, ansonsten zeigt die TNC den Programm-Namen nicht mehr vollständig an. Die Zeichen * \ / “ ? < > . sind in Dateinamen nicht erlaubt. HEIDENHAIN iTNC 530...
Seite 100: Datensicherung
Datensicherung HEIDENHAIN empfiehlt, die auf der TNC neu erstellten Programme und Dateien in regelmäßigen Abständen auf einem PC zu sichern. Mit der kostenlosen Datenübertragungs-Software TNCremo NT stellt HEIDENHAIN eine einfache Möglichkeit zur Verfügung, Backups von auf der TNC gespeicherten Daten zu erstellen .
Seite 101: Arbeiten Mit Der Datei-Verwaltung
Auf dem Laufwerk TNC:\ wurde das Verzeichnis AUFTR1 angelegt. Danach wurde im Verzeichnis AUFTR1 noch das Unterverzeichnis NCPROG angelegt und dort das Bearbeitungs-Programm PROG1.H hineinkopiert. Das Bearbeitungs-Programm hat damit den Pfad: TNC:\AUFTR1\NCPROG\PROG1.H Die Grafik rechts zeigt ein Beispiel für eine Verzeichnisanzeige mit ver- schiedenen Pfaden. HEIDENHAIN iTNC 530...
Seite 102: Übersicht: Funktionen Der Datei-Verwaltung
Übersicht: Funktionen der Datei-Verwaltung Funktion Softkey Seite Einzelne Datei kopieren (und konvertie- Seite 107 ren) Ziel-Verzeichnis wählen Seite 107 Bestimmten Datei-Typ anzeigen Seite 104 Die letzten 10 gewählten Dateien anzei- Seite 109 Datei oder Verzeichnis löschen Seite 110 Datei markieren Seite 111 Datei umbenennen Seite 112...
Seite 103: Datei-Verwaltung Aufrufen
Programm ist in der Betriebsart Programm- Test angewählt Programm ist in einer Programmlauf- Betriebsart angewählt Datei gegen Löschen und Ändern geschützt (Protected) DATUM Datum, an dem die Datei zuletzt geändert wurde Uhrzeit, zu der die Datei zuletzt geändert ZEIT wurde HEIDENHAIN iTNC 530...
Seite 104: Laufwerke, Verzeichnisse Und Dateien Wählen
Laufwerke, Verzeichnisse und Dateien wählen Datei-Verwaltung aufrufen Benutzen Sie die Pfeil-Tasten oder die Softkeys, um das Hellfeld an die gewünschte Stelle auf dem Bildschirm zu bewegen: Bewegt das Hellfeld vom rechten ins linke Fenster und umgekehrt Bewegt das Hellfeld in einem Fenster auf und ab Bewegt das Hellfeld in einem Fenster seitenweise auf und ab Schritt 1: Laufwerk wählen...
Seite 105 Wildcards benutzen, z.B. alle Dateien vom Dateityp 4*.H .H anzeigen, die mit 4 beginnen Datei im rechten Fenster markieren: Softkey WÄHLEN drücken, oder Taste ENT drücken Die TNC aktiviert die gewählte Datei in der Betriebsart, aus der Sie die Datei-Verwaltung aufgerufen haben HEIDENHAIN iTNC 530...
Seite 106: Neues Verzeichnis Erstellen (Nur Auf Laufwerk Tnc:\ Möglich)
Neues Verzeichnis erstellen (nur auf Laufwerk TNC:\ möglich) Verzeichnis im linken Fenster markieren, in dem Sie ein Unterverzeich- nis erstellen wollen Den neuen Verzeichnisnamen eingeben, Taste ENT drücken VERZEICHNIS \NEU ERZEUGEN? Mit Softkey JA bestätigen, oder mit Softkey NEIN abbrechen 4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen, Paletten-Verwaltung...
Seite 107: Einzelne Datei Kopieren
Sie über den Softkey INFO PARALLEL AUS- FÜHREN (unter ZUSÄTZL. FUNKT., 2. Softkey-Leiste) den Status des Kopiervorgangs betrachten Die TNC zeigt ein Überblendfenster mit der Fortschrittan- zeige, wenn der Kopiervorgang mit dem Softkey AUSFÜH- REN gestartet wurde HEIDENHAIN iTNC 530...
Seite 108 Tabelle kopieren Wenn Sie Tabellen kopieren, können Sie mit dem Softkey FELDER ERSETZEN einzelne Zeilen oder Spalten in der Ziel-Tabelle überschrei- ben. Voraussetzungen: die Ziel-Tabelle muss bereits existieren die zu kopierende Datei darf nur die zu ersetzenden Spalten oder Zeilen enthalten Der Softkey FELDER ERSETZEN erscheint nicht, wenn Sie von extern mit einer Datenübertragungssoftware z.
Seite 109: Verzeichnis Kopieren
LETZTE DATEIEN drücken Benutzen Sie die Pfeil-Tasten, um das Hellfeld auf die Datei zu bewe- gen, die Sie anwählen wollen: Bewegt das Hellfeld in einem Fenster auf und ab Laufwerk wählen: Softkey WÄHLEN drücken, oder Taste ENT drücken HEIDENHAIN iTNC 530...
Seite 110: Datei Löschen
Datei löschen Bewegen Sie das Hellfeld auf die Datei, die löschen möchten Löschfunktion wählen: Softkey LÖSCHEN drücken. Die TNC fragt, ob die Datei tatsächlich gelöscht wer- den soll Löschen bestätigen: Softkey JA drücken oder Löschen abbrechen: Softkey NEIN drücken Verzeichnis löschen Löschen Sie alle Dateien und Unterverzeichnisse aus dem Verzeich- nis, das Sie löschen möchten Bewegen Sie das Hellfeld auf das Verzeichnis, das Sie löschen...
Seite 111: Dateien Markieren
Weitere Datei markieren: Softkey DATEI MARKIEREN drücken usw. Markierte Dateien kopieren: Softkey KOP. MARK. drücken, oder Markierte Dateien löschen: Softkey ENDE drücken, um Markierungs-Funktionen zu verlassen und anschließend Softkey LÖSCHEN drücken, um mar- kierte Dateien zu löschen HEIDENHAIN iTNC 530...
Seite 112: Datei Umbenennen
Datei umbenennen Bewegen Sie das Hellfeld auf die Datei, die umbenennen möchten Funktion zum Umbenennen wählen Neuen Datei-Namen eingeben; der Datei-Typ kann nicht geändert werden Umbenennen ausführen: Taste ENT drücken Zusätzliche Funktionen Datei schützen/Dateischutz aufheben Bewegen Sie das Hellfeld auf die Datei, die Sie schützen möchten Zusätzliche Funktionen wählen: Softkey ZUSÄTZL.
Seite 113: Datenübertragung Zu/Von Einem Externen Datenträger
„Dateien markieren”, Seite 111), oder alle Dateien übertragen: Softkey TNC => EXT drü- cken Mit Softkey AUSFÜHREN oder mit der Taste ENT bestätigen. Die TNC blendet ein Status-Fenster ein, das Sie über den Kopierfortschritt infor- miert, oder HEIDENHAIN iTNC 530...
Seite 114 wenn Sie lange oder mehrere Programme übertragen wollen: Mit Softkey PARALLEL AUSFÜHREN bestätigen. Die TNC kopiert die Datei dann im Hintergrund Datenübertragung beenden: Hellfeld ins linke Fenster schieben und danach Softkey FENSTER drücken. Die TNC zeigt wieder das Standardfenster für die Datei- Verwaltung Um bei der doppelten Dateifenster-Darstellung ein ande- res Verzeichnis zu wählen, drücken Sie den Softkey...
Seite 115: Datei In Ein Anderes Verzeichnis Kopieren
Alle Dateien überschreiben: Softkey JA drücken oder Keine Datei überschreiben: Softkey NEIN drücken oder Überschreiben jeder einzelnen Datei bestätigen: Softkey BESTÄ- TIG. drücken Wenn Sie eine geschütze Datei überschreiben wollen, müssen Sie dies separat bestätigen bzw. abbrechen. HEIDENHAIN iTNC 530...
Seite 116: Die Tnc Am Netzwerk
Die TNC am Netzwerk Um die Ethernet-Karte an Ihr Netzwerk anzuschließen, siehe „Ethernet-Schnittstelle”, Seite 555. Um die iTNC mit Windows 2000 an Ihr Netzwerk anzu- schließen, siehe „Netzwerk-Einstellungen”, Seite 615. Fehlermeldungen während des Netzwerk-Betriebs proto- kolliert die TNC (siehe „Ethernet-Schnittstelle” auf Seite 555).
Seite 117: Usb-Geräte An Der Tnc (Fcl 2-Funktion)
Funktion zum Entfernen von USB-Geräten wählen: Die TNC entfernt das USB-Geräte aus dem Verzeich- nisbaum Datei-Verwaltung beenden Umgekehrt können Sie ein zuvor entferntes USB-Gerät wieder anbin- den, indem Sie folgenden Softkey betätigen: Funktion zum Wiederanbinden von USB-Geräten wäh- HEIDENHAIN iTNC 530...
Seite 118: Programme Eröffnen Und Eingeben
4.4 Programme eröffnen und eingeben Aufbau eines NC-Programms im DIN/ISO- Format Ein Bearbeitungs-Programm besteht aus einer Reihe von Programm- Sätzen. Das Bild rechts zeigt die Elemente eines Satzes. Die TNC numeriert die Sätze eines Bearbeitungs-Programms automa- Satz tisch, in Abhängigkeit von MP7220. MP7220 definiert die Satznum- mern-Schrittweite.
Seite 119: Neues Bearbeitungs-Programm Eröffnen
Dialog zur Definition der BLK-FORM (Rohteil) SPINDELACHSE PARALLEL X/Y/Z? Spindelachse eingeben DEF BLK-FORM: MIN-PUNKT? Nacheinander X-, Y- und Z-Koordinaten des MIN- Punkts eingeben DEF BLK-FORM: MAX-PUNKT? Nacheinander X-, Y- und Z-Koordinaten des MAX- Punkts eingeben HEIDENHAIN iTNC 530...
Seite 120 Beispiel: Anzeige des Rohteils im NC-Programm %NEU G71 * Programm-Anfang, Name, Maßeinheit N10 G30 G17 X+0 Y+0 Z-40 * Spindelachse, MIN-Punkt-Koordinaten N20 G31 G90 X+100 Y+100 Z+0 * MAX-Punkt-Koordinaten Programm-Ende, Name, Maßeinheit N9999999 %NEU G71 * Die TNC erzeugt den ersten und letzten Satz des Programms automa- tisch.
Seite 121: Werkzeug-Bewegungen Programmieren
Gewünschte Zusatzfunktion (z.B. M3 Spindel ein) ein- geben, mit Taste END Satz beenden und speichern Von der TNC in der Softkey-Leiste angezeigte Zusatz- funktion wählen Das Programmfenster zeigt die Zeile: N30 G01 G40 X+10 Y+5 F100 M3 * HEIDENHAIN iTNC 530...
Seite 122: Ist-Positionen Übernehmen
Ist-Positionen übernehmen Die TNC ermöglicht die aktuelle Position des Werkzeugs in das Pro- gramm zu übernehmen, z.B. wenn Sie Verfahrsätze programmieren Zyklen programmieren Werkzeuge mit G99 definieren Um die richtigen Positionswerte zu übernehmen, gehen Sie wie folgt vor: Eingabfeld an die Stelle in einem Satz positionieren, an der Sie eine Position übernehmen wollen Funktion Ist-Position übernehmen wählen: Die TNC zeigt in der Softkey-Leiste die Achsen an, deren Posi-...
Seite 123: Programm Editieren
Einzelne Wörter im Satz wählen Bestimmten Satz wählen: Taste GOTO drük- ken, gewünschte Satznummer eingeben, mit Taste ENT bestätigen. Oder: Satznummern- schritt eingeben und die Anzahl der eingege- ben Zeilen durch Druck auf Softkey N ZEILEN nach oben oder unten überspringen HEIDENHAIN iTNC 530...
Seite 124 Funktion Softkey/Taste Wert eines gewählten Wortes auf Null setzen Falschen Wert löschen Fehlermeldung (nicht blinkend) löschen Gewähltes Wort löschen Gewählten Satz löschen Zyklen und Programmteile löschen Satz einfügen, den Sie zuletzt editiert bzw. gelöscht haben Sätze an beliebiger Stelle einfügen Wählen Sie den Satz, hinter dem Sie einen neuen Satz einfügen wol- len und eröffnen Sie den Dialog Wörter ändern und einfügen...
Seite 125 Die TNC übernimmt in der Werkzeug-Achse immer die Koordinate der Werkzeug-Spitze, berücksichtigt also immer die aktive Werkzeug-Längenkorrektur. Beliebigen Text finden Suchfunktion wählen: Softkey SUCHEN drücken. Die TNC zeigt den Dialog Suche Text: Gesuchten Text eingeben Text suchen: Softkey AUSFÜHREN drücken HEIDENHAIN iTNC 530...
Seite 126 Programmteile markieren, kopieren, löschen und einfügen Um Programmteile innerhalb eines NC-Programms, bzw. in ein ande- res NC-Programm zu kopieren, stellt die TNC folgende Funktionen zur Verfügung: Siehe Tabelle unten. Um Programmteile zu kopieren gehen Sie wie folgt vor: Softkeyleiste mit Markierungsfunktionen wählen Ersten (letzten) Satz des zu kopierenden Programmteils wählen Ersten (letzten) Satz markieren: Softkey BLOCK MARKIEREN drü- cken.
Seite 127: Die Suchfunktion Der Tnc
Überblendfenster anzeigen, in dem mögliche Suchelemente des aktuellen Satzes gespeichert sind. Über Pfeiltaste Suchelement wählbar, mit Taste ENT übernehmen Überblendfenster anzeigen, in dem eine Aus- wahl der wichtigsten NC-Funktionen angezeigt werden. Über Pfeiltaste Suchelement wählbar, mit Taste ENT übernehmen Suchen/Ersetzen-Funktion aktivieren HEIDENHAIN iTNC 530...
Seite 128 Suchoptionen Softkey Suchrichtung festlegen Suchende festlegen: Einstellung KOMPLETT sucht vom aktuellen Satz bis zum aktuellen Satz Neue Suche starten Suchen/Ersetzen von beliebigen Texten Die Funktion Suchen/Ersetzen ist nicht möglich, wenn Ein Programm geschützt ist Wenn das Programm von der TNC gerade abgearbeitet wird Bei der Funktion ALLES ERSETZEN darauf achten, dass Sie nicht versehentlich Textteile ersetzen, die eigentlich...
Seite 129: Programmier-Grafik Mitführen/Nicht Mitführen
Programmier-Grafik vollständig erstellen Programmier-Grafik satzweise erstellen Programmier-Grafik komplett erstellen oder nach RESET + START vervollständigen Programmier-Grafik anhalten. Dieser Softkey erscheint nur, während die TNC eine Program- mier-Grafik erstellt Programmier-Grafik neu zeichnen, wenn z.B. durch Überschneidungen Linien gelöscht wur- HEIDENHAIN iTNC 530...
Seite 130: Satz-Nummern Ein- Und Ausblenden
Satz-Nummern ein- und ausblenden Softkey-Leiste umschalten: Siehe Bild rechts oben Satz-Nummern einblenden: Softkey ANZEIGEN AUS- BLEND. SATZ-NR. auf ANZEIGEN setzen Satz-Nummern ausblenden: Softkey ANZEIGEN AUS- BLEND. SATZ-NR. auf AUSBLEND. setzen Grafik löschen Softkey-Leiste umschalten: Siehe Bild rechts oben Grafik löschen: Softkey GRAFIK LÖSCHEN drücken Ausschnittsvergrößerung oder -verkleinerung Sie können die Ansicht für eine Grafik selbst festlegen.
Seite 131: Anwendung
Damit Sie schnell Fehlerstellen aufspüren können, markiert die TNC den im linken Fenster aktiven Satz in der 3D-Liniengrafik andersfarbig (Grundeinstellung: Rot). Zur Bildschirm-Aufteilung Programm links und 3D-Linien rechts wechseln: Taste SPLIT SCREEN und Softkey PROGRAMM + 3D- LINIEN drücken HEIDENHAIN iTNC 530...
Seite 132: Funktionen Der 3D-Liniengrafik
Funktionen der 3D-Liniengrafik Funktion Softkey Zoom-Rahmen einblenden und nach oben ver- schieben. Zum Verschieben Softkey gedrückt halten Zoom-Rahmen einblenden und nach unten ver- schieben. Zum Verschieben Softkey gedrückt halten Zoom-Rahmen einblenden und nach links ver- schieben. Zum Verschieben Softkey gedrückt halten Zoom-Rahmen einblenden und nach rechts ver- schieben.
Seite 133 Um mit der Mouse einen bestimmten Bereich zu zoomen: mit gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereichs markieren. Nachdem Sie die linke Mouse-Taste losgelassen haben, vergrößert die TNC das Werkstück auf den definierten Bereich Um mit der Mouse schnell aus- und einzuzoomen: Mouserad vor bzw. zurückdrehen HEIDENHAIN iTNC 530...
Seite 134: Nc-Sätze In Der Grafik Farblich Hervorheben
NC-Sätze in der Grafik farblich hervorheben Softkey-Leiste umschalten Im Bildschirm links angewählten NC-Satz in der 3D- Liniengrafik rechts farblich markiert anzeigen: Softkey AKT. ELEM. MARKIEREN AUS / EIN. auf EIN setzen Im Bildschirm links angewählten NC-Satz in der 3D- Liniengrafik rechts nicht farblich markiert anzeigen: Softkey AKT.
Seite 135: Programme Gliedern
Gliederungs-Text über Alpha-Tastatur eingeben Ggf. Gliederungstiefe per Softkey verändern Sätze im Gliederungs-Fenster wählen Wenn Sie im Gliederungs-Fenster von Satz zu Satz springen, führt die TNC die Satz-Anzeige im Programm-Fenster mit. So können Sie mit wenigen Schritten große Programmteile überspringen. HEIDENHAIN iTNC 530...
Seite 136: Kommentare Einfügen
4.8 Kommentare einfügen Anwendung Jeden Satz in einem Bearbeitungs-Programm können Sie mit einem Kommentar versehen, um Programmschritte zu erläutern oder Hin- weise zu geben. Sie haben drei Möglichkeiten, einen Kommentar ein- zugeben: Kommentar während der Programmeingabe Daten für einen Programm-Satz eingeben, dann „;“ (Semikolon) auf der Alpha-Tastatur drücken –...
Seite 137: Text-Dateien Erstellen
Verwaltung auf und wählen eine Datei eines anderen Typs, wie z.B. ein Bearbeitungs-Programm. Cursor-Bewegungen Softkey Cursor ein Wort nach rechts Cursor ein Wort nach links Cursor auf die nächste Bildschirmseite Cursor auf die vorherige Bildschirmseite Cursor zum Datei-Anfang Cursor zum Datei-Ende HEIDENHAIN iTNC 530...
Seite 138: Texte Editieren
Editier-Funktionen Taste Neue Zeile beginnen Zeichen links vom Cursor löschen Leerzeichen einfügen Groß-/Kleinschreibung umschalten Texte editieren In der ersten Zeile des Text-Editors befindet sich ein Informations-Bal- ken, der den Datei-Namen, den Aufenthaltsort und den Schreibmodus des Cursors (Engl. Einfügemarke) anzeigt: Name der Text-Datei Datei: Zeile:...
Seite 139: Zeichen, Wörter Und Zeilen Löschen Und Wieder Einfügen
Cursor auf Position bewegen, an der der Text eingefügt werden soll und Softkey ZEILE/WORT EINFÜGEN drücken Funktion Softkey Zeile löschen und zwischenspeichern Wort löschen und zwischenspeichern Zeichen löschen und zwischenspeichern Zeile oder Wort nach Löschen wieder einfügen HEIDENHAIN iTNC 530...
Seite 140: Textblöcke Bearbeiten
Textblöcke bearbeiten Sie können Textblöcke beliebiger Größe kopieren, löschen und an anderer Stelle wieder einfügen. In jedem Fall markieren Sie zuerst den gewünschten Textblock: Textblock markieren: Cursor auf das Zeichen bewegen, an dem die Textmarkierung beginnen soll Softkey BLOCK MARKIEREN drücken Cursor auf das Zeichen bewegen, an dem die Text- markierung enden soll.
Seite 141: Textteile Finden
Softkey AKTUELLES WORT SUCHEN drücken Suchfunktion verlassen: Softkey ENDE drücken Beliebigen Text finden Suchfunktion wählen: Softkey SUCHEN drücken. Die TNC zeigt den Dialog Suche Text: Gesuchten Text eingeben Text suchen: Softkey AUSFÜHREN drücken Suchfunktion verlassen Softkey ENDE drücken HEIDENHAIN iTNC 530...
Seite 142: Der Taschenrechner
4.10 Der Taschenrechner Bedienung Die TNC verfügt über einen Taschenrechner mit den wichtigsten mathematischen Funktionen. Mit der Taste CALC den Taschenrechner einblenden bzw. wieder schließen Rechenfunktionen über Kurzbefehle mit der Alpha-Tastatur wählen. Die Kurzbefehler sind im Taschenrechner farblich gekennzeichnet Rechen-Funktion Kurzbefehl (Taste) Addieren Subtrahieren...
Seite 143: Direkte Hilfe Bei Nc- Fehlermeldungen
Fehlerbeschreibung und die Möglichkeiten zur Fehler- beseitigung durchlesen. Ggf. zeigt die TNC noch Zusatz-Informationen an, die bei der Fehlersuche durch HEIDENHAIN-Mitarbeiter hilfreich sind. Mit der Taste CE schließen Sie das Hilfe-Fenster und quittie- ren gleichzeitig die anstehende Fehlermeldung Fehler gemäß der Beschreibung im Hilfe-Fenster...
Seite 144: Funktion
4.12 Liste aller anstehenden Fehlermeldungen Funktion Mit dieser Funktion können Sie ein Überblendfenster anzeigen lassen, in der die TNC alle anstehenden Fehlermeldungen anzeigt. Die TNC zeigt sowohl Fehler die aus der NC kommen als auch Fehler, die von Ihrem Maschinenhersteller ausgegeben werden. Fehlerliste anzeigen Sobald mindestens eine Fehlermeldungen ansteht können Sie die Liste anzeigen lassen:...
Seite 145 Fenster-Inhalt Spalte Bedeutung Nummer Fehlernummer (-1: Keine Fehlernummer defi- niert), die von HEIDENHAIN oder Ihrem Maschinenhersteller vergeben wird Fehlerklasse. Legt fest, wie die TNC diesen Klasse Fehler verarbeitet: ERROR Programmlauf wird von der TNC unterbro- chen (INTERNER STOP) FEED HOLD Die Vorschub-Freigabe wird gelöscht...
Seite 146: Paletten-Verwaltung
4.13 Paletten-Verwaltung Anwendung Die Paletten-Verwaltung ist eine maschinenabhängige Funktion. Im folgenden wird der Standard-Funktionsum- fang beschrieben. Beachten Sie zusätzlich Ihr Maschinen- handbuch. Paletten-Tabellen werden in Bearbeitungs-Zentren mit Paletten- Wechslern eingesetzt: Die Paletten-Tabelle ruft für die verschiedenen Paletten die zugehörigen Bearbeitungs-Programme auf und aktiviert Nullpunkt-Verschiebungen bzw.
Seite 147 Koordinaten auf den Maschinen-Nullpunkt. Wenn Sie keinen Eintrag defi- nieren, bleibt der manuell gesetzte Bezugspunkt aktiv. Editier-Funktion Softkey Tabellen-Anfang wählen Tabellen-Ende wählen Vorherige Tabellen-Seite wählen Nächste Tabellen-Seite wählen Zeile am Tabellen-Ende einfügen HEIDENHAIN iTNC 530...
Seite 148: Paletten-Tabelle Wählen
Editier-Funktion Softkey Zeile am Tabellen-Ende löschen Anfang der nächsten Zeile wählen Eingebbare Anzahl von Zeilen am Tabellenende anfügen Hell hinterlegtes Feld kopieren (2. Softkey-Lei- ste) Kopiertes Feld einfügen (2. Softkey-Leiste) Paletten-Tabelle wählen In der Betriebsart Programm-Einspeichern/Editieren oder Pro- grammlauf Datei-Verwaltung wählen: Taste PGM MGT drücken Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ANZEI- GEN .P drücken Paletten-Tabelle mit Pfeil-Tasten wählen oder Namen für eine neue...
Seite 149 Mit Pfeiltasten Programm wählen, das Sie kontrollieren wollen Softkey PROGRAMM ÖFFNEN drücken: Die TNC zeigt das gewählte Programm am Bildschirm an. Mit den Pfeiltasten können Sie jetzt im Programm blättern Zurück zur Paletten-Tabelle: Drücken Sie den Softkey END PGM HEIDENHAIN iTNC 530...
Seite 150 4.14 Palettenbetrieb mit werkzeugorientierter Bearbeitung Anwendung Die Paletten-Verwaltung in Verbindung mit der werkzeug- orientierten Bearbeitung ist eine maschinenabhängige Funktion. Im folgenden wird der Standard-Funktionsum- fang beschrieben. Beachten Sie zusätzlich Ihr Maschinen- handbuch. Paletten-Tabellen werden in Bearbeitungs-Zentren mit Paletten- Wechslern eingesetzt: Die Paletten-Tabelle ruft für die verschiedenen Paletten die zugehörigen Bearbeitungs-Programme auf und aktiviert Nullpunkt-Verschiebungen bzw.
Seite 151 TNC die Koordinate der Achse, auf der das Hellfeld in der Paletten-Tabelle gerade steht. Wenn Sie vor einem NC-Programm keine Palette definiert haben, beziehen sich die programmierten Koordinaten auf den Maschinen-Nullpunkt. Wenn Sie keinen Eintrag defi- nieren, bleibt der manuell gesetzte Bezugspunkt aktiv. HEIDENHAIN iTNC 530...
Seite 152 SP-X, SP-Y, SP-Z (Eintrag wahlweise, weitere Achsen möglich): Für die Achsen können Sicherheitspositionen angegeben werden, welche mit SYSREAD FN18 ID510 NR 6 von NC-Makros aus gele- sen werden können. Mit SYSREAD FN18 ID510 NR 5 kann ermittelt werden, ob in der Spalte ein Wert programmiert wurde. Die angege- benen Positionen werden nur angefahren, wenn in den NC-Makros diese Werte gelesen und entsprechend programmiert werden.
Seite 153 Auf Werkstückebene wechseln Standardansicht Palette wählen Detailansicht Palette wählen Standardansicht Aufspannung wählen Detailansicht Aufspannung wählen Standardansicht Werkstück wählen Detailansicht Werkstück wählen Palette einfügen Aufspannung einfügen Werkstück einfügen Palette löschen Aufspannung löschen Werkstück löschen Zwischenspeicher löschen Werkzeugoptimierte Bearbeitung HEIDENHAIN iTNC 530...
Seite 154 Editier-Funktion im Formularmodus Softkey Werkstückoptimierte Bearbeitung Verbinden bzw. Trennen der Bearbeitungen Ebene als leer kennzeichnen Ebene als unbearbeitet kennzeichnen Paletten-Datei wählen In der Betriebsart Programm-Einspeichern/Editieren oder Pro- grammlauf Datei-Verwaltung wählen: Taste PGM MGT drücken Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ANZEI- GEN .P drücken Paletten-Tabelle mit Pfeil-Tasten wählen oder Namen für eine neue Tabelle eingeben...
Seite 155: Paletten-Datei Mit Eingabeformular Einrichten
Softkeys erreichbar. In der Statuszeile wird im Eingabeformular immer die aktuelle Ebene hell hinterlegt. Wenn Sie mit der Taste für die Bildschirm-Aufteilung in die Tabellendarstellung wechseln, steht der Cursor auf der gleichen Ebene wie in der Formulardarstellung. HEIDENHAIN iTNC 530...
Seite 156 Palettenebene einstellen Paletten-Id: Der Name der Palette wird angezeigt Methode: Sie können die Bearbeitungsmethoden WORKPIECE ORI- ENTED bzw. TOOL ORIENTED auswählen. Die getroffene Auswahl wird in die dazugehörige Werkstückebene mit übernommen und überschreibt eventuell vorhandene Einträge. In der Tabellenansicht erscheint die Methode WERKSTÜCK ORIENTIERT mit WPO und WERKZEUG ORIENTIERT mit TO.
Seite 157 Makros aus gelesen werden können. Mit SYSREAD FN18 ID510 NR 5 kann ermittelt werden, ob in der Spalte ein Wert programmiert wurde. Die angegebenen Positionen werden nur angefahren, wenn in den NC-Makros diese Werte gelesen und entsprechend programmiert werden HEIDENHAIN iTNC 530...
Seite 158 Werkstückebene einstellen Werkstück: Die Nummer des Werkstückes wird angezeigt, nach dem Schrägstrich wird die Anzahl der Werkstücke innerhalb dieser Aufspannungsebene angezeigt Methode: Sie können die Bearbeitungsmethoden WORKPIECE ORI- ENTET bzw. TOOL ORIENTED auswählen. In der Tabellenansicht erscheint der Eintrag WORKPIECE ORIENTED mit WPO und TOOL ORIENTED mit TO.
Seite 159: Ablauf Der Werkzeugorientierten Bearbeitung
Werkstücken unterdrückt die TNC den Werkzeugwech- Der Eintrag im Feld CTID wird bei jedem Bearbeitungsschritt aktua- lisiert. Wird im NC-Programm ein END PGM oder M02 abgearbeitet, wird ein eventuell vorhandener Eintrag gelöscht und im Feld Bear- beitungs-Status ENDED eingetragen. HEIDENHAIN iTNC 530...
Seite 160 Wenn alle Werkstücke innerhalb einer Gruppe von Einträgen mit TO bzw. CTO den Status ENDED haben, werden in der Paletten-Datei die nächsten Zeilen abgearbeitet Bei einem Satzvorlauf ist nur eine werkstückorientierte Bearbeitung möglich. Nachfolgende Teile werden nach der eingetragenen Methode bearbeitet. Der im Feld CT-ID eingetragene Wert bleibt maximal 2 Woche lang erhalten.
Seite 161 Mit Pfeiltasten Programm wählen, das Sie kontrollieren wollen Softkey PROGRAMM ÖFFNEN drücken: Die TNC zeigt das gewählte Programm am Bildschirm an. Mit den Pfeiltasten können Sie jetzt im Programm blättern Zurück zur Paletten-Tabelle: Drücken Sie den Softkey END PGM HEIDENHAIN iTNC 530...
Seite 163: Programmieren: Werkzeuge
Programmieren: Werkzeuge...
Seite 164: Werkzeugbezogene Eingaben
5.1 Werkzeugbezogene Eingaben Vorschub F Der Vorschub F ist die Geschwindigkeit in mm/min (inch/min), mit der sich der Werkzeugmittelpunkt auf seiner Bahn bewegt. Der maximale Vorschub kann für jede Maschinenachse unterschiedlich sein und ist durch Maschinen-Parameter festgelegt. Eingabe Den Vorschub können Sie im T-Satz (Werkzeug-Aufruf) und in jedem Positioniersatz eingeben (siehe „Werkzeugbewegung für eine Bear- beitung programmieren”...
Seite 165: Werkzeug-Daten
Werkzeugs zum Null-Werkzeug Wert mit der Taste „Ist-Position übernehmen“ in den G99-Satz bzw. in die Werkzeug-Tabelle übernehmen Ermitteln der Länge L mit einem Voreinstellgerät Geben Sie den ermittelten Wert direkt in die Werkzeug-Definition G99 oder in die Werkzeug-Tabelle ein. HEIDENHAIN iTNC 530...
Seite 166: Werkzeug-Radius R
Werkzeug-Radius R Den Werkzeug-Radius R geben Sie direkt ein. Delta-Werte für Längen und Radien Delta-Werte bezeichnen Abweichungen für die Länge und den Radius von Werkzeugen. Ein positiver Delta-Wert steht für ein Aufmaß (DL, DR, DR2>0). Bei einer Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß beim Programmieren des Werkzeug-Aufrufs mit T ein.
Seite 167: Werkzeug-Daten In Die Tabelle Eingeben
Maximaler Eintauchwinkel des Werkzeug bei pendelnder Ein- ANGLE Maximaler Eintauchwinkel? tauchbewegung für Zyklen G122, G208 und G251 bis G254 Werkzeug-Sperre setzen (TL: für Tool Locked = engl. Werkzeug Wkz gesperrt? gesperrt) Ja = ENT / Nein = NO ENT HEIDENHAIN iTNC 530...
Seite 168 Abk. Eingaben Dialog Nummer eines Schwester-Werkzeugs – falls vorhanden – als Schwester-Werkzeug? Ersatz-Werkzeug (RT: für Replacement Tool = engl. Ersatz-Werk- zeug); siehe auch TIME2 TIME1 Maximale Standzeit des Werkzeugs in Minuten. Diese Funktion Max. Standzeit? ist maschinenabhängig und ist im Maschinenhandbuch beschrie- Maximale Standzeit des Werkzeugs bei einem T-Aufruf in Minu- TIME2 Maximale Standzeit bei TOOL CALL?
Seite 169 Werkzeug-Schneidstoff? Softkey-Leiste); Die TNC blendet ein Fenster ein, in dem Sie den Schneidstoff wählen können Schnittdaten-Tabelle: Softkey CDT WÄHLEN (3. Softkey-Leiste); Name Schnittdaten-Tabelle? Die TNC blendet ein Fenster ein, in dem Sie die Schnittdaten- Tabelle wählen können HEIDENHAIN iTNC 530...
Seite 170 Werkzeug-Tabelle: Werkzeug-Daten für schaltende 3D-Tastsy- steme (nur wenn Bit1 in MP7411 = 1 gesetzt ist, siehe auch Benut- zer-Handbuch Tastsystem-Zyklen) Abk. Eingaben Dialog CAL-OF1 Die TNC legt beim Kalibrieren den Mittenversatz in der Haupt- Taster-Mittenversatz Hauptachse? achse eines 3D-Tasters in dieser Spalte ab, wenn im Kalibrier- menü...
Seite 171 Wenn die TNC nicht alle Positionen in der Werkzeug-Tabelle gleichzei- tig anzeigen kann, zeigt der Balken oben in der Tabelle das Symbol „>>“ bzw. „<<“. Editierfunktionen für Werkzeug-Tabellen Softkey Tabellen-Anfang wählen Tabellen-Ende wählen Vorherige Tabellen-Seite wählen Nächste Tabellen-Seite wählen Werkzeug-Namen in der Tabelle suchen HEIDENHAIN iTNC 530...
Seite 172 Editierfunktionen für Werkzeug-Tabellen Softkey Informationen zum Werkzeug spaltenweise dar- stellen oder alle Informationen zu einem Werk- zeug auf einer Bildschirmseite darstellen Sprung zum Zeilenanfang Sprung zum Zeilenende Hell hinterlegtes Feld kopieren Kopiertes Feld einfügen Eingebbare Anzahl von Zeilen (Werkzeugen) am Tabellenende anfügen Zeile mit indizierter Werkzeug-Nummer hinter der aktuellen Zeile einfügen.
Seite 173 Voraussetzungen: Die Ziel-Datei muss bereits existieren Die zu kopierende Datei darf nur die zu ersetzenden Spalten (Zeilen) enthalten Einzelne Spalten oder Zeilen kopieren Sie mit dem Soft- key FELDER ERSETZEN (siehe „Einzelne Datei kopieren” auf Seite 107). HEIDENHAIN iTNC 530...
Seite 174: Einzelne Werkzeugdaten Von Einem Externen Pc Aus Überschreiben
Einzelne Werkzeugdaten von einem externen PC aus überschreiben Eine besonders komfortable Möglichkeit, beliebige Werkzeugdaten von einem externen PC aus zu überschreiben, bietet die HEIDENHAIN Datenübertragungs-Software TNCremoNT (siehe „Software für Datenübertragung” auf Seite 553). Dieser Anwendungsfall tritt dann ein, wenn Sie Werkzeugdaten auf einem externen Voreinstellgerät ermitteln und anschließend zur TNC übertragen wollen.
Seite 175: Platz-Tabelle Für Werkzeug-Wechsler
Magazine verwalten zu können (Platz-Nummer indizieren), setzen Sie die Maschinen-Parameter 7261.0 bis 7261.3 ungleich 0. Platz-Tabelle in einer Programmlauf-Betriebsart editieren Werkzeug-Tabelle wählen: Softkey WERKZEUG TABELLE drücken Platz-Tabelle wählen: Softkey PLATZ TABELLE wäh- Softkey EDITIEREN auf EIN setzen HEIDENHAIN iTNC 530...
Seite 176 Platz-Tabelle in der Betriebsart Programm-Einspeichern/ Editieren wählen Datei-Verwaltung aufrufen Wahl der Datei-Typen anzeigen: Softkey TYPE WÄH- LEN drücken Dateien vom Typ .TCH anzeigen: Softkey TCH FILES drücken (zweite Softkey-Leiste) Wählen Sie eine Datei oder geben einen neuen Datei- namen ein. Bestätigen Sie mit der Taste ENT oder mit dem Softkey WÄHLEN Abk.
Seite 177 Softkey Tabellen-Anfang wählen Tabellen-Ende wählen Vorherige Tabellen-Seite wählen Nächste Tabellen-Seite wählen Platz-Tabelle rücksetzen Spalte Werkzeug-Nummer T rücksetzen Sprung zum Anfang der nächsten Zeile Spalte rücksetzen in Grundzustand. Gilt nur für Spalten RSV, LOCKED_ABOVE, LOCKED_BELOW, LOCKED_LEFT und LOCKED_RIGHT HEIDENHAIN iTNC 530...
Seite 178: Werkzeug-Daten Aufrufen
Werkzeug-Daten aufrufen Einen Werkzeug-Aufruf TOOL CALL im Bearbeitungs-Programm pro- grammieren Sie mit folgenden Angaben: Werkzeug-Aufruf mit Taste TOOL CALL wählen Werkzeug-Nummer: Nummer oder Name des Werk- zeugs eingeben. Das Werkzeug haben Sie zuvor in einem G99-Satz oder in der Werkzeug-Tabelle festge- legt.
Seite 179 Werkzeug wechseln Programmlauf fortsetzen, siehe „Programmlauf nach einer Unter- brechung fortsetzen”, Seite 537 Automatischer Werkzeugwechsel Beim automatischen Werkzeugwechsel wird der Programmlauf nicht unterbrochen. Bei einem Werkzeug-Aufruf mit T wechselt die TNC das Werkzeug aus dem Werkzeug-Magazin ein. HEIDENHAIN iTNC 530...
Seite 180 Automatischer Werkzeugwechsel beim Überschreiten der Stand- zeit: M101 M101 ist eine maschinenabhängige Funktion. Maschinen- handbuch beachten! Wenn die Standzeit eines Werkzeugs TIME1 erreicht, wechselt die TNC automatisch ein Schwester-Werkzeug ein. Dazu aktivieren Sie am Programm-Anfang die Zusatzfunktion M101. Die Wirkung von M101 können Sie mit M102 aufheben.
Seite 181: Werkzeug-Korrektur
Korrekturwert = L + DL + DL TOOL CALL Werkzeug-Länge L aus G99-Satz oder Werkzeug- Tabelle Aufmaß DL für Länge aus T-Satz (von der Positi- TOOL CALL onsanzeige nicht berücksichtigt) Aufmaß DL für Länge aus der Werkzeug-Tabelle HEIDENHAIN iTNC 530...
Seite 182: Werkzeug-Radiuskorrektur
Werkzeug-Radiuskorrektur Der Programm-Satz für eine Werkzeug-Bewegung enthält RL oder RR für eine Radiuskorrektur R+ oder R–, für eine Radiuskorrektur bei einer achsparallelen Verfahr- bewegung R0, wenn keine Radiuskorrektur ausgeführt werden soll Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und mit einem Geradensatz in der Bearbeitungsebene mit RL oder RR verfah- ren wird.
Seite 183 Die Radiuskorrektur geben Sie in einen G01-Satz ein: Werkzeugbewegung links von der programmierten Kontur: G41-Funktion wählen, oder Werkzeugbewegung rechts von der programmierten Kontur: G42-Funktion wählen, oder Werkzeugbewegung ohne Radiuskorrektur bzw. Radiuskorrektur aufheben: G40-Funktion wählen Satz beenden: Taste END drücken HEIDENHAIN iTNC 530...
Seite 184 Radiuskorrektur: Ecken bearbeiten Außenecken: Wenn Sie eine Radiuskorrektur programmiert haben, dann führt die TNC das Werkzeug an den Außenecken entweder auf einem Über- gangskreis oder auf einem Spline (Auswahl über MP7680). Falls nötig, reduziert die TNC den Vorschub an den Außenecken, zum Beispiel bei großen Richtungswechseln.
Seite 185: Peripheral Milling: 3D- Radiuskorrektur Mit Werkzeug-Orientierung
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Vorpositionieren N20 M128 * M128 aktivieren N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Radius-Korrektur aktivieren N40 X+50 Y+0 Z+0 B-30 C+0 * Drehachse anstellen (Werkzeug-Orientierung) HEIDENHAIN iTNC 530...
Seite 186: Arbeiten Mit Schnittdaten-Tabellen
5.5 Arbeiten mit Schnittdaten- Tabellen Hinweis Die TNC muss vom Maschinenhersteller für das Arbeiten mit Schnittdaten-Tabellen vorbereitet sein. Ggf. stehen an Ihrer Maschine nicht alle hier beschriebe- nen oder zusätzliche Funktionen zur Verfügung. Beachten Sie Ihr Maschinenhandbuch. Einsatzmöglichkeiten Über Schnittdaten-Tabellen, in denen beliebige Werkstoff/ DATEI: TOOL.T Schneidstoff-Kombinationen festgelegt sind, kann die TNC aus der CUT.
Seite 187 Wenn Sie die Standard Werkstoff-Tabelle verändern, müssen Sie diese in ein anderes Verzeichnis kopieren. Ansonsten werden Ihre Änderungen bei einem Software- Update mit den HEIDENHAIN-Standarddaten überschrie- ben. Definieren Sie dann den Pfad in der Datei TNC.SYS mit dem Schlüsselwort WMAT= (siehe „Konfigurations- Datei TNC.SYS”, Seite 193).
Seite 188 Wenn Sie die Standard Schneidstoff-Tabelle verändern, müssen Sie diese in ein anderes Verzeichnis kopieren. Ansonsten werden Ihre Änderungen bei einem Software- Update mit den HEIDENHAIN-Standarddaten überschrie- ben. Definieren Sie dann den Pfad in der Datei TNC.SYS mit dem Schlüsselwort TMAT= (siehe „Konfigurations- Datei TNC.SYS”, Seite 193).
Seite 189: Erforderliche Angaben In Der Werkzeug-Tabelle
Name der Schnittdaten-Tabelle, die für dieses Werkzeug verwendet werden soll – Spalte CDT Den Werkzeugtyp, den Werkzeug-Schneidstoff und den Namen der Schnittdaten-Tabelle wählen Sie in der Werkzeug-Tabelle über Soft- key (siehe „Werkzeug-Tabelle: Werkzeug-Daten für automatische Drehzahl-/Vorschub-Berechnung”, Seite 169). HEIDENHAIN iTNC 530...
Seite 190: Vorgehensweise Beim Arbeiten Mit Automatischer Drehzahl-/Vorschub-Berechnung
Vorgehensweise beim Arbeiten mit automatischer Drehzahl-/Vorschub-Berechnung 1 Wenn noch nicht eingetragen: Werkstück-Material in Datei WMAT.TAB eintragen 2 Wenn noch nicht eingetragen: Schneidstoff-Material in Datei TMAT.TAB eintragen 3 Wenn noch nicht eingetragen: Alle für die Schnittdaten-Berech- nung erforderlichen werkzeugspezifischen Daten in der Werkzeug- Tabelle eintragen: Werkzeug-Radius Anzahl der Zähne...
Seite 191 N: Numerische Eingabe C: Alphanumerische Eingabe WIDTH Breite der Spalte. Bei Typ N einschließlich Vor- zeichen, Komma und Nachkommastellen Anzahl der Nachkommastellen (max. 4, nur bei Typ N wirksam) ENGLISH Sprachabhängige Dialoge bis (max. 32 Zeichen) HUNGARIA HEIDENHAIN iTNC 530...
Seite 192: Wechseln Zwischen Tabellen- Und Formularansicht
Wechseln zwischen Tabellen- und Formularansicht Alle Tabellen mit der Dateiendung .TAB können Sie sich entweder in der Listenansicht oder in der Formularansicht anzeigen lassen. Drücken Sie den Softkey LISTE FORMULAR. Die TNC wechselt zu der Ansicht, die im Softkey jeweils nicht hell hinterlegt ist In der Formularansicht listet die TNC in der linken Bildschirmhälfte die Zeilennummern mit dem Inhalt der ersten Spalte.
Seite 193: Datenübertragung Von Schnittdaten-Tabellen
Dann legen Sie in der TNC.SYS die Pfade fest, in denen Ihre Schnittdaten-Tabellen gespeichert sind. Die Datei TNC.SYS muss im Root-Verzeichnis TNC:\ gespeichert sein. Einträge in TNC.SYS Bedeutung WMAT= Pfad für Werkstoff-Tabelle TMAT= Pfad für Schneidstoff-Tabelle PCDT= Pfad für Schnittdaten-Tabellen Beispiel für TNC.SYS WMAT=TNC:\CUTTAB\WMAT_GB.TAB TMAT=TNC:\CUTTAB\TMAT_GB.TAB PCDT=TNC:\CUTTAB\ HEIDENHAIN iTNC 530...
Seite 195: Programmieren: Konturen Programmieren
Programmieren: Konturen programmieren...
Seite 196: Werkzeug-Bewegungen
6.1 Werkzeug-Bewegungen Bahnfunktionen Eine Werkstück-Kontur setzt sich gewöhnlich aus mehreren Kontur- elementen wie Geraden und Kreisbögen zusammen. Mit den Bahn- funktionen programmieren Sie die Werkzeugbewegungen für Gera- den und Kreisbögen. Zusatzfunktionen M Mit den Zusatzfunktionen der TNC steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spin- deldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs...
Seite 197: Werkzeugbewegung Für Eine Bearbeitung Programmieren
Das Werkzeug behält die Z-Koordinate bei und fährt in der XY-Ebene auf die Position X=70, Y=50. Siehe Bild rechts Mitte Dreidimensionale Bewegung Der Programm-Satz enthält drei Koordinaten-Angaben: Die TNC fährt das Werkzeug räumlich auf die programmierte Position. Beispiel: N50 G01 X+80 Y+0 Z-10 * HEIDENHAIN TNC iTNC 530...
Seite 198 Eingabe von mehr als drei Koordinaten Die TNC kann bis zu 5 Achsen gleichzeitig steuern. Bei einer Bearbei- tung mit 5 Achsen bewegen sich beispielsweise 3 Linear- und 2 Dreh- achsen gleichzeitig. Das Bearbeitungs-Programm für eine solche Bearbeitung liefert gewöhnlich ein CAD-System und kann nicht an der Maschine erstellt werden.
Seite 199 Kreisbahn begonnen werden. Programmieren Sie diese zuvor in einem Geraden-Satz (siehe „Bahnbewegungen – rechtwinklige Koordinaten”, Seite 204). Vorpositionieren Positionieren Sie das Werkzeug zu Beginn eines Bearbeitungs-Pro- gramms so vor, dass eine Beschädigung von Werkzeug und Werk- stück ausgeschlossen ist. HEIDENHAIN TNC iTNC 530...
Seite 200: Kontur Anfahren Und Verlassen
6.3 Kontur anfahren und verlassen Start- und Endpunkt Das Werkzeug fährt vom Startpunkt aus den ersten Konturpunkt an. Anforderungen an den Startpunkt: Ohne Radiuskorrektur programmiert Kollisionsfrei anfahrbar Nahe am ersten Konturpunkt Beispiel Bild rechts oben: Wenn Sie den Startpunkt im dunkelgrauen Bereich festlegen, dann wird die Kontur beim Anfahren des ersten Kontur- punkts beschädigt.
Seite 201 Verlängerungen der Werkzeugbahnen für die Bearbeitung des ersten und letzten Konturelements. Beispiel Bild rechts oben: Wenn Sie den Endpunkt im schraffierten Bereich festlegen, dann wird die Kontur beim Anfahren des ersten Kontur- punktes beschädigt. HEIDENHAIN TNC iTNC 530...
Seite 202: Tangential An- Und Wegfahren
Tangential An- und Wegfahren Mit G26 (Bild rechts Mitte) können Sie an das Werkstück tangential anfahren und mit G27 (Bild rechts unten) vom Werkstück tangential wegfahren. Dadurch vermeiden Sie Freischneidemarkierungen. Start- und Endpunkt Start- und Endpunkt liegen nahe am ersten bzw. letzten Konturpunkt außerhalb des Werkstücks und sind ohne Radiuskorrektur zu program- mieren.
Seite 203 Tangential anfahren mir Radius R = 5 mm N70 G26 R5 * . . . KONTURELEMENTE PROGRAMMIEREN . . . Letzter Konturpunkt N210 G27 R5 * Tangential Wegfahren mit Radius R = 5 mm N220 G00 G40 X-30 Y+50 * Endpunkt HEIDENHAIN TNC iTNC 530...
Seite 204: Bahnbewegungenrechtwinklige Koordinaten
6.4 Bahnbewegungen – rechtwinklige Koordinaten Übersicht der Bahnfunktionen Werkzeug-Bewegung Funktion Erforderliche Eingaben Seite Gerade im Vorschub Koordinaten des Geraden-Endpunkts Seite 205 Gerade im Eilgang Fase zwischen zwei Geraden Fasenlänge R Seite 206 – I, J, K Koordinaten des Kreismittelpunkts Seite 208 Kreisbahn im Uhrzeigersinn Koordinaten des Kreis-Endpunkts in Verbin- Seite 209...
Seite 205 Programm-Satz wählen, hinter dem der Satz eingefügt werden soll Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die TNC generiert einen G01-Satz mit den Koordinaten der Ist-Position Die Anzahl der Achsen, die die TNC im G01-Satz spei- chert, legen Sie über die MOD-Funktion fest (siehe „MOD-Funktion wählen”, Seite 546). HEIDENHAIN TNC iTNC 530...
Seite 206: Fase Zwischen Zwei Geraden Einfügen
Fase zwischen zwei Geraden einfügen Konturecken, die durch den Schnitt zweier Geraden entstehen, kön- nen Sie mit einer Fase versehen. In den Geradensätzen vor und nach dem G24-Satz programmieren Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt wird Die Radiuskorrektur vor und nach G24-Satz muss gleich sein Die Fase muss mit dem aktuellen Werkzeug ausführbar sein...
Seite 207 Ein im G25-Satz programmierter Vorschub wirkt nur in die- sem G25-Satz. Danach ist wieder der vor dem G25-Satz programmierte Vorschub gültig. Ein G25-Satz lässt sich auch zum weichen Anfahren an die Kontur nutzen, siehe „Tangential An- und Wegfahren”, Seite 202. HEIDENHAIN TNC iTNC 530...
Seite 208 Kreismittelpunkt I, J Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit den Funktionen G02, G03 oder G05 programmieren. Dazu geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts ein oder übernehmen Sie die zuletzt programmierte Position mit G29 oder übernehmen Sie die Koordinaten über die Funktion Ist-Position über- nehmen Programmierung Koordinaten für den Kreismittelpunkt eingeben oder...
Seite 209: Kreisbahn G02/G03/G05 Um Kreismittelpunkt I, J
N70 G03 X+45 Y+25 * Vollkreis Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für den Startpunkt. Start- und Endpunkt der Kreisbewegung müssen auf der Kreisbahn liegen. Eingabe-Toleranz: bis 0,016 mm (über MP7431 wählbar) 25=J 25=I HEIDENHAIN TNC iTNC 530...
Seite 210: Kreisbahn G02/G03/G05 Mit Festgelegtem Radius
Kreisbahn G02/G03/G05 mit festgelegtem Radius Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R. Drehsinn Im Uhrzeigersinn: G02 Im Gegen-Uhrzeigersinn: G03 Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit der zuletzt programmierten Drehrichtung Programmierung Koordinaten des Kreisbogen-Endpunkts eingeben Radius R Achtung: Das Vorzeichen legt die Größe des Kreisbo- gens fest!
Seite 211 N110 G03 X+70 Y+40 R-20 * (BOGEN 4) Der Abstand von Start- und Endpunkt des Kreisdurchmes- sers darf nicht größer als der Kreisdurchmesser sein. Der maximale Radius beträgt 99,9999 m. Winkelachsen A, B und C werden unterstützt. HEIDENHAIN TNC iTNC 530...
Seite 212: Kreisbahn G06 Mit Tangentialem Anschluss
Kreisbahn G06 mit tangentialem Anschluss Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor programmierte Konturelement anschließt. Ein Übergang ist „tangential“, wenn am Schnittpunkt der Konturele- mente kein Knick- oder Eckpunkt entsteht, die Konturelemente also stetig ineinander übergehen. Das Konturelement, an das der Kreisbogen tangential anschließt, pro- grammieren Sie direkt vor dem G06-Satz.
Seite 213: Beispiel: Geradenbewegung Und Fasen Kartesisch
Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4 N160 G27 R5 F500 * Tangentiales Wegfahren N170 G40 X-20 Y-20 F1000 * Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben N180 G00 Z+250 M2 * Werkzeug freifahren, Programm-Ende N99999999 %LINEAR G71 * HEIDENHAIN TNC iTNC 530...
Seite 214: Beispiel: Kreisbewegung Kartesisch
Beispiel: Kreisbewegung kartesisch %CIRCULAR G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition für grafische Simulation der Bearbeitung N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition im Programm N30 G99 T1 L+0 R+10 * Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl N40 T1 G17 S4000 * Werkzeug freifahren in der Spindelachse mit Eilgang N50 G00 G40 G90 Z+250 *...
Seite 215 N180 G27 R5 F500 * Kontur verlassen auf einer Kreisbahn mit tangentialem Anschluss N190 G40 X-20 Y-20 F1000 * Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben N200 G00 Z+250 M2 * Werkzeug freifahren in der Werkzeug-Achse, Programm-Ende N99999999 %CIRCULAR G71 * HEIDENHAIN TNC iTNC 530...
Seite 216: Beispiel: Vollkreis Kartesisch
Beispiel: Vollkreis kartesisch %C-CC G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition N30 G99 T1 L+0 R+12,5 * Werkzeug-Aufruf N40 T1 G17 S3150 * Werkzeug freifahren N50 G00 G40 G90 Z+250 * Kreismittelpunkt definieren N60 I+50 J+50 * Werkzeug vorpositionieren...
Seite 217: Bahnbewegungen - Polarkoordinaten
Position zu überneh- men: G29 eingeben. Den Pol festlegen, bevor Sie Polarkoordinaten programmieren. Pol nur in recht- winkligen Koordinaten programmieren. Der Pol ist solange wirksam, bis Sie einen neuen Pol festlegen. NC-Beispielsätze N120 I+45 J+45 * HEIDENHAIN TNC iTNC 530...
Seite 218: Kreisbahn G12/G13/G15 Um Pol I, J
Gerade im Eilgang G10 Gerade mit Vorschub G11 F . . . Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des vor- angegangenen Satzes. Programmierung Polarkoordinaten-Radius R: Abstand des Geraden- 60°...
Seite 219: Kreisbahn G16 Mit Tangentialem Anschluss
Gewindeanfang und -ende Gesamthöhe h Steigung P x Anzahl der Gänge n Inkrementaler Anzahl der Gänge x 360° + Winkel für Gesamtwinkel H Gewinde-Anfang + Winkel für Gangüberlauf Anfangskoordinate Z Steigung P x (Gewindegänge + Gangüberlauf am Gewinde-Anfang) HEIDENHAIN TNC iTNC 530...
Seite 220 Form der Schraubenlinie Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn und Radiuskorrektur für bestimmte Bahnformen. Arbeits- Radius- Innengewinde Drehsinn richtung korrektur rechtsgängig linksgängig rechtsgängig Z– linksgängig Z– Außengewinde rechtsgängig linksgängig rechtsgängig Z– linksgängig Z– Schraubenlinie programmieren Geben Sie Drehsinn und den inkrementalen Gesamtwin- kel G91 H mit gleichem Vorzeichen ein, sonst kann das Werkzeug in einer falschen Bahn fahren.
Seite 221: Beispiel: Geradenbewegung Polar
Punkt 1 anfahren N170 G27 R5 F500 * Tangentiales Wegfahren N180 G40 R+60 H+180 F1000 * Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben Freifahren in der Spindelachse, Programm-Ende N190 G00 Z+250 M2 * N99999999 %LINEARPO G71 * HEIDENHAIN TNC iTNC 530...
Seite 222: Beispiel: Helix
Beispiel: Helix %HELIX G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition N30 G99 T1 L+0 R+5 * Werkzeug-Aufruf N40 T1 G17 S1400 * Werkzeug freifahren N50 G00 G40 G90 Z+250 * Werkzeug vorpositionieren N60 X+50 Y+50 * Letzte programmierte Position als Pol übernehmen...
Seite 223 N110 G98 L1 * Beginn der Programmteil-Wiederholung N120 G13 G91 H+360 Z+1,5 F200 * Steigung direkt als inkrementalen Z-Wert eingeben N130 L1,24 * Anzahl der Wiederholungen (Gänge) N99999999 %HELIX G71 * HEIDENHAIN TNC iTNC 530...
Seite 224: Anwendung
6.6 Konturprogramme aus DXF- Daten erzeugen (Software- Option) Anwendung Auf einem CAD-System erzeugte DXF-Dateien können Sie direkt auf der TNC öffnen, um daraus Konturen zu extrahieren und diese als Klartext-Dialog-Programme zu speichern. Die so gewonnen Klar- text-Dialog-Programme können auch von älteren TNC-Steuerungen abgearbeitet werden, da die Konturprogramme nur L- und CC-/CP-Sätze enthalten.
Seite 225: Grundeinstellungen
Wenn Sie Programme für ältere TNC-Steuerungen erzeu- gen wollen, müssen Sie die Auflösung auf 3 Nachkomma- stellen begrenzen. Zusätzlich müssen Sie die Kommen- tare entfernen, die der DXF-Konverter mit in das Konturprogramm ausgibt. HEIDENHAIN TNC iTNC 530...
Seite 226: Layer Einstellen
Layer einstellen DXF-Dateien enthalten in der Regel mehrere Layer (Ebenen), mit denen der Konstrukteur seine Zeichnung organisieren kann. Mit Hilfe der Layertechnik gruppiert der Konstrukteur verschiedenartige Ele- mente, z.B. die eigentliche Werkstück-Kontur, Bemassungen, Hilfs- und Konstruktionslinien, Schraffuren und Texte. Um bei der Konturauswahl möglichst wenig überflüssige Informatio- nen am Bildschirm zu haben, können Sie alle überflüssigen, in der DXF-Datei enthaltenen Layer ausblenden.
Seite 227: Bezugspunkt Festlegen
Touch-Pad auf der TNC-Tastatur oder eine über USB angeschlossene Mouse verwenden. Sie können den Bezugspunkt auch noch verändern, wenn Sie die Kontur bereits gewählt haben. Die TNC berechnet die tatsächlichen Konturdaten erst, wenn Sie die gewählte Kontur in ein Konturprogramm speichern. HEIDENHAIN TNC iTNC 530...
Seite 228 Bezugspunkt auf einzelnem Element wählen Modus zum Festlegen des Bezugspunktes wählen Mit der linken Mouse-Taste das gewünschte Element anklicken auf das Sie den Bezugspunkt legen wollen: Die TNC zeigt per Stern wählbare Bezugspunkte an, die auf dem selektierten Element liegen Auf den Stern klicken, den Sie als Bezugspunkt wäh- len wollen: Die TNC setzt das Bezugspunkt-Symbol auf die gewählte Stelle.
Seite 229 GEWÄHLTE ELEMENTE AUFHEBEN drücken und nächste Kontur wie zuvor beschrieben wählen Die TNC gibt die Rohteil-Definition (BLK FORM) mit ins Kon- tur-Programm aus. Die TNC speichert nur die Elemente, die tatsächlich auch selektiert sind (blaue markierte Elemente). HEIDENHAIN TNC iTNC 530...
Seite 230: Zoom-Funktion
Zoom-Funktion Um bei der Konturauswahl auch kleine Details leicht erkennen zu kön- nen, stellt die TNC eine leistungsfähige Zoom-Funktion zur Verfügung: Funktion Softkey Werkstück vergrößern. Die TNC vergrößert grundsätzlich so, dass die Mitte des momentan dargestellten Ausschnittes jeweils vergrößert wird. Ggf. mit den Bildlaufleisten die Zeichnung so im Fenster positionieren, dass das gewünschte Detail nach Betätigung des Soft- keys direkt sichtbar ist.
Seite 231: Programmieren: Zusatz-Funktionen
Programmieren: Zusatz-Funktionen...
Seite 232 7.1 Zusatz-Funktionen M und G38 eingeben Grundlagen Mit den Zusatz-Funktionen der TNC – auch M-Funktionen genannt – steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spin- deldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs Der Maschinenhersteller kann Zusatz-Funktionen freige- ben, die nicht in diesem Handbuch beschrieben sind.
Seite 233: Übersicht
Spindel EIN im Uhrzeigersinn Spindel EIN gegen den Uhrzeigersinn Spindel HALT Werkzeugwechsel Spindel HALT Programmlauf HALT (abhängig von Maschinen-Parameter 7440) Kühlmittel EIN Kühlmittel AUS Spindel EIN im Uhrzeigersinn Kühlmittel EIN Spindel EIN gegen den Uhrzeigersinn Kühlmittel ein wie M02 HEIDENHAIN iTNC 530...
Seite 234: Maschinenbezogene Koordinaten Programmieren
7.3 Zusatz-Funktionen für Koordinatenangaben Maschinenbezogene Koordinaten programmieren: M91/M92 Maßstab-Nullpunkt Auf dem Maßstab legt eine Referenzmarke die Position des Maßstab- Nullpunkts fest. Maschinen-Nullpunkt Den Maschinen-Nullpunkt benötigen Sie, um Verfahrbereichs-Begrenzungen (Software-Endschalter) zu setzen X (Z,Y) maschinenfeste Positionen (z.B. Werkzeugwechsel-Position) anzu- fahren einen Werkstück-Bezugspunkt zu setzen Der Maschinenhersteller gibt für jede Achse den Abstand des Maschi- nen-Nullpunkts vom Maßstab-Nullpunkt in einen Maschinen-Parame- ter ein.
Seite 235 M91/M92 in der Betriebsart Programm-Test Um M91/M92-Bewegungen auch grafisch simulieren zu können, müs- sen Sie die Arbeitsraum-Überwachung aktivieren und das Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen lassen, siehe „Roh- teil im Arbeitsraum darstellen”, Seite 567. HEIDENHAIN iTNC 530...
Seite 236: Zuletzt Gesetzten Bezugspunkt Aktivieren: M104
Zuletzt gesetzten Bezugspunkt aktivieren: M104 Funktion Beim Abarbeiten von Paletten-Tabellen überschreibt die TNC ggf. den zuletzt von Ihnen gesetzten Bezugspunkt mit Werten aus der Palet- ten-Tabelle. Mit der Funktion M104 aktivieren Sie wieder den zuletzt von Ihnen gesetzten Bezugspunkt. Wirkung M104 wirkt nur in den Programm-Sätzen, in denen M104 program- miert ist.
Seite 237: Ecken Verschleifen: M90
Oberfläche wird glatter. Zusätzlich verringert sich die Bearbeitungs- zeit. Siehe Bild rechts Mitte. Anwendungsbeispiel: Flächen aus kurzen Geradenstücken. Wirkung M90 wirkt nur in dem Programmsatz, in dem M90 programmiert ist. M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand muss angewählt sein. HEIDENHAIN iTNC 530...
Seite 238: Definierten Rundungskreis Zwischen Geradenstücken Einfügen: M112
Kompatibilität Aus Kompatibilitätsgründen ist die Funktion M112 weiterhin verfüg- bar. Um die Toleranz beim schnellen Konturfräsen festzulegen, emp- fiehlt HEIDENHAIN jedoch die Verwendung des Zyklus TOLERANZ, siehe „Sonder-Zyklen”, Seite 442. Punkte beim Abarbeiten von nicht korrigierten Geradensätzen nicht berücksichtigen: M124 Standardverhalten Die TNC arbeitet alle Geradensätze ab, die im aktiven Programm ein-...
Seite 239: Kleine Konturstufen Bearbeiten: M97
Innenecken – und fährt das Werkzeug über diesen Punkt. Programmieren Sie M97 in dem Satz, in dem der Außeneckpunkt fest- gelegt ist. Anstelle M97 sollten Sie die wesentlich leistungsfähigere Funktion M120 LA verwenden (siehe „Radiuskorrigierte Kontur vorausberechnen (LOOK AHEAD): M120” auf Seite 244)! HEIDENHAIN iTNC 530...
Seite 240 Wirkung M97 wirkt nur in dem Programmsatz, in dem M97 programmiert ist. Die Konturecke wird mit M97 nur unvollständig bearbeitet. Eventuell müssen Sie die Konturecke mit einem kleineren Werkzeug nachbearbeiten. NC-Beispielsätze Großer Werkzeug-Radius N50 G99 G01 ... R+20 * Konturpunkt 13 anfahren N130 X ...
Seite 241: Offene Konturecken Vollständig Bearbeiten: M98
M98 wirkt nur in den Programmsätzen, in denen M98 programmiert ist. M98 wird wirksam am Satz-Ende. NC-Beispielsätze Nacheinander Konturpunkte 10, 11 und 12 anfahren: N100 G01 G41 X ... Y ... F ... * N110 X ... G91 Y ... M98 * N120 X+ ... * HEIDENHAIN iTNC 530...
Seite 242: Vorschubfaktor Für Eintauchbewegungen: M103
Vorschubfaktor für Eintauchbewegungen: M103 Standardverhalten Die TNC fährt das Werkzeug unabhängig von der Bewegungsrichtung mit dem zuletzt programmierten Vorschub. Verhalten mit M103 Die TNC reduziert den Bahnvorschub, wenn das Werkzeug in negati- ver Richtung der Werkzeugachse fährt. Der Vorschub beim Eintau- chen FZMAX wird errechnet aus dem zuletzt programmierten Vor- schub FPROG und einem Faktor F%: FZMAX = FPROG x F%...
Seite 243: Vorschub In Millimeter/Spindel-Umdrehung
Programm festgelegten Vorschub F in Millimeter/Spindel- Umdrehung. Wenn Sie die Drehzahl über den Spindel-Override verän- dern, passt die TNC den Vorschub automatisch an. Wirkung M136 wird wirksam am Satz-Anfang. M136 heben Sie auf, indem Sie M137 programmieren. HEIDENHAIN iTNC 530...
Seite 244: Vorschubgeschwindigkeit Bei Kreisbögen
Vorschubgeschwindigkeit bei Kreisbögen: M109/M110/M111 Standardverhalten Die TNC bezieht die programmierte Vorschubgeschwindigkeit auf die Werkzeug-Mittelpunktsbahn. Verhalten bei Kreisbögen mit M109 Die TNC hält bei Innen- und Außenbearbeitungen den Vorschub von Kreisbögen an der Werkzeug-Schneide konstant. Verhalten bei Kreisbögen mit M110 Die TNC hält den Vorschub bei Kreisbögen ausschließlich bei einer Innenbearbeitung konstant.
Seite 245 Sätze vor und hinter G25 bzw. G26 nur Koordinaten der Bearbei- tungsebene enthalten Vor Verwendung der nachfolgend aufgeführte Funktionen müssen Sie M120 und die Radiuskorrektur aufheben: Zyklus G60 Toleranz Zyklus G80 Bearbeitungsebene M114 M128 M138 M144 PLANE-Funktion FUNCTION TCPM (nur Klartext-Dialog) WRITE TO KINEMATIC (nur Klartext-Dialog) HEIDENHAIN iTNC 530...
Seite 246: Handrad-Positionierung Während Des Programmlaufs Überlagern: M118
Handrad-Positionierung während des Programmlaufs überlagern: M118 Standardverhalten Die TNC fährt das Werkzeug in den Programmlauf-Betriebsarten wie im Bearbeitungs-Programm festgelegt. Verhalten mit M118 Mit M118 können Sie während des Programmlaufs manuelle Korrek- turen mit dem Handrad durchführen. Dazu programmieren Sie M118 und geben einen achsspezifischen Wert (Linearachse oder Dreh- achse) in mm ein.
Seite 247: Rückzug Von Der Kontur In Werkzeugachsen-Richtung: M140
Schwenkköpfen verfährt die TNC das Werkzeug dann im geschwenkten System. Mit der Funktion FN18: SYSREAD ID230 NR6 können Sie den Abstand von der aktuellen Position zur Verfahrbereichs- grenze der positiven Werkzeugachse ermitteln. Mit M140 MB MAX können Sie nur in positiver Richtung frei- fahren. HEIDENHAIN iTNC 530...
Seite 248: Tastsystem-Überwachung Unterdrücken: M141
Tastsystem-Überwachung unterdrücken: M141 Standardverhalten Die TNC gibt bei ausgelenktem Taststift eine Fehlermeldung aus, sobald Sie eine Maschinenachse verfahren wollen. Verhalten mit M141 Die TNC verfährt die Maschinenachsen auch dann, wenn das Tastsy- stem ausgelenkt ist. Diese Funktion ist erforderlich, wenn Sie einen eigenen Messzyklus in Verbindung mit dem Messzyklus 3 schreiben, um das Tastsystem nach dem Auslenken mit einem Positioniersatz wieder freizufahren.
Seite 249: Modale Programminformationen Löschen: M142
Verhalten mit M143 Die TNC löscht eine programmierte Grunddrehung im NC-Programm. Die Funktion M143 ist bei einem Satzvorlauf nicht erlaubt. Wirkung M143 wirkt nur in dem Programmsatz, in dem M143 programmiert ist. M143 wird wirksam am Satz-Anfang. HEIDENHAIN iTNC 530...
Seite 250: Werkzeug Bei Nc-Stop Automatisch Von Der Kontur Abheben: M148
Werkzeug bei NC-Stop automatisch von der Kontur abheben: M148 Standardverhalten Die TNC stoppt bei einem NC-Stop alle Verfahrbewegungen. Das Werkzeug bleibt am Unterbrechungspunkt stehen. Verhalten mit M148 Die Funktion M148 muss vom Maschinenhersteller freige- geben sein. Die TNC fährt das Werkzeug um 0.1 mm in Richtung der Werkzeug- Achse von der Kontur zurück, wenn Sie in der Werkzeug-Tabelle in der Spalte LIFTOFF für das aktive Werkzeug den Parameter Y gesetzt haben (siehe „Werkzeug-Tabelle: Standard Werkzeug-Daten”...
Seite 251: Endschaltermeldung Unterdrücken: M150
M150-Statz programmierte Position ggf. erheblich verän- dern kann! M150 wirkt auch auf Verfahrbereichsgrenzen, die Sie über die MOD-Funktion definiert haben. Wirkung M150 wirkt nur in dem Programmsatz, in dem M150 programmiert ist. M150 wird wirksam am Satz-Anfang. HEIDENHAIN iTNC 530...
Seite 252: Vorschub In Mm/Min Bei Drehachsen A, B, C
7.5 Zusatz-Funktionen für Drehachsen Vorschub in mm/min bei Drehachsen A, B, C: M116 (Software-Option 1) Standardverhalten Die TNC interpretiert den programmierten Vorschub bei einer Dreh- achse in Grad/min. Der Bahnvorschub ist also abhängig von der Entfer- nung des Werkzeug-Mittelpunktes zum Drehachsen-Zentrum. Je größer diese Entfernung wird, desto größer wird der Bahnvor- schub.
Seite 253: Drehachsen Wegoptimiert Fahren: M126
Mit M126 fährt die TNC eine Drehachse, deren Anzeige auf Werte unter 360° reduziert ist, auf kurzem Weg. Beispiele: Ist-Position Soll-Position Fahrweg 350° 10° +20° 10° 340° –30° Wirkung M126 wird wirksam am Satzanfang. M126 setzen Sie mit M127 zurück; am Programm-Ende wird M126 ebenfalls unwirksam. HEIDENHAIN iTNC 530...
Seite 254 Anzeige der Drehachse auf Wert unter 360° reduzieren: M94 Standardverhalten Die TNC fährt das Werkzeug vom aktuellen Winkelwert auf den pro- grammierten Winkelwert. Beispiel: Aktueller Winkelwert: 538° Programmierter Winkelwert: 180° Tatsächlicher Fahrweg: –358° Verhalten mit M94 Die TNC reduziert am Satzanfang den aktuellen Winkelwert auf einen Wert unter 360°...
Seite 255: Automatische Korrektur Der Maschinengeometrie Beim Arbeiten Mit Schwenkachsen: M114 (Software-Option 2)
Bearbeitungs-Programm danach an der Unterbrechungs- stelle fortführen. Die TNC berücksichtigt bei aktivem M114 automatisch die neue Stellung der Schwenkachse. Um die Stellung der Schwenkachse mit dem Handrad während des Programmlaufs zu ändern, benutzen Sie M118 in Verbindung mit M128. HEIDENHAIN iTNC 530...
Seite 256: Position Der Werkzeugspitze Beim Positionieren Von Schwenkachsen Beibehalten (Tcpm): M128
Wirkung M114 wird wirksam am Satz-Anfang, M115 am Satz-Ende. M114 wirkt nicht bei aktiver Werkzeug-Radiuskorrektur. M114 setzen Sie mit M115 zurück. Am Programm-Ende wird M114 ebenfalls unwirksam. Position der Werkzeugspitze beim Positionieren von Schwenkachsen beibehalten (TCPM): M128 (Software-Option 2) Standardverhalten Die TNC fährt das Werkzeug auf die im Bearbeitungs-Programm fest- gelegten Positionen.
Seite 257 M128 setzen Sie mit M129 zurück. Wenn Sie in einer Programmlauf- Betriebsart ein neues Programm wählen, setzt die TNC M128 ebenfalls zurück. NC-Beispielsätze Ausgleichsbewegungen mit einem Vorschub von 1000 mm/min durchführen: N50 G01 G41 X+0 Y+38.5 IB-15 F125 M128 F1000 * HEIDENHAIN iTNC 530...
Seite 258: Genauhalt An Ecken Mit Nicht Tangentialen Übergängen: M134
Genauhalt an Ecken mit nicht tangentialen Übergängen: M134 Standardverhalten Die TNC verfährt das Werkzeug bei Positionierungen mit Drehachsen so, dass an nicht tangentialen Konturübergängen ein Übergangsele- ment eingefügt wird. Der Konturübergang ist abhängig von der Beschleunigung, dem Ruck und der festgelegten Toleranz der Kontur- abweichung.
Seite 259: Berücksichtigung Der Maschinen-Kinematik In Ist/Soll-Positionen Am Satzende: M144
M144 heben Sie auf, indem Sie M145 programmieren. Die Maschinengeometrie muss vom Maschinenhersteller in den Maschinen-Parametern 7502 und folgenden festge- legt sein.Der Maschinenhersteller legt die Wirkungsweise in den Automatik-Betriebsarten und manuellen Betriebsar- ten fest. Beachten Sie Ihr Maschinenhandbuch. HEIDENHAIN iTNC 530...
Seite 260: Zusatz-Funktionen Für Laser-Schneidmaschinen
7.6 Zusatz-Funktionen für Laser- Schneidmaschinen Prinzip Zum Steuern der Laserleistung gibt die TNC über den S-Analog-Aus- gang Spannungswerte aus. Mit den M-Funktionen M200 bis M204 können Sie während des Programmlaufs die Laserleistung beeinflus- sen. Zusatz-Funktionen für Laser-Schneidmaschinen eingeben Wenn Sie in einem Positionier-Satz eine M-Funktion für Laser- Schneidmaschinen eingeben, dann führt die TNC den Dialog fort und erfragt die jeweiligen Parameter der Zusatz-Funktion.
Seite 261: Spannung Als Funktion Der Geschwindigkeit
Die TNC gibt eine programmierte Spannung als Puls mit einer pro- grammierten Dauer TIME aus. Eingabebereich Spannung V: 0 bis 9.999 Volt Zeit TIME: 0 bis 1.999 Sekunden Wirkung M204 wirkt solange bis über M200, M201, M202, M203 oder M204 eine neue Spannung ausgegeben wird. HEIDENHAIN iTNC 530...
Seite 263: Programmieren: Zyklen
Programmieren: Zyklen HEIDENHAIN iTNC 530...
Seite 264: Mit Zyklen Arbeiten
(siehe „Programm-Test” auf Seite 531)! Maschinenspezifische Zyklen An vielen Maschinen stehen Zyklen zur Verfügung, die von Ihrem Maschinenhersteller zusätzlich zu den HEIDENHAIN-Zyklen in die TNC implementiert werden. Hierfür steht ein separater Zyklen-Nummern- kreis zur Verfügung: Zyklen G300 bis G399 Maschinensprezifische Zyklen, die über die Taste CYCLE DEF zu...
Seite 265: Zyklus Definieren Über Softkeys
Die TNC beendet den Dialog, nachdem Sie alle erfor- derlichen Daten eingegeben haben NC-Beispielsatz N10 G200 BOHREN Q200=2 ;SICHERHEITS-ABST. Q201=3 ;TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q202=5 ;ZUSTELL-TIEFE Q210=0 ;VERWEILZEIT OBEN Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q211=0.25 ;VERWEILZEIT UNTEN HEIDENHAIN iTNC 530...
Seite 266 Zyklus-Gruppe Softkey Seite Zyklen zum Tiefbohren, Reiben, Ausdre- Seite 274 hen, Senken, Gewindebohren, Gewinde- schneiden und Gewindefräsen Zyklen zum Fräsen von Taschen, Zapfen Seite 325 und Nuten Zyklen zur Herstellung von Punktemu- Seite 363 stern, z.B. Lochkreis oder Lochfläche SL-Zyklen (Subcontur-List), mit denen Seite 370 aufwendigere Konturen konturparallel bearbeitet werden, die sich aus mehre-...
Seite 267: Zyklus Aufrufen
Taste END den Dialog beenden Zyklus-Aufruf mit G79 PAT (CYCL CALL PAT) Die Funktion G79 PAT ruft den zuletzt definierten Bearbeitungszyklus an allen Positionen auf, die in einer Punkte-Tabelle definiert sind (siehe „Punkte-Tabellen” auf Seite 270). HEIDENHAIN iTNC 530...
Seite 268: Zyklus-Aufruf Mit G79:G01 (Cycl Call Pos)
Zyklus-Aufruf mit G79:G01 (CYCL CALL POS) Die Funktion G79:G01 ruft den zuletzt definierten Bearbeitungszyklus einmal auf. Startpunkt des Zyklus ist die Position, die Sie im G79:G01- Satz definiert haben. Die TNC fährt die im CYCL CALL POS-Satz angegebene Position mit Positionierlogik an: Ist die aktuelle Werkzeugposition in der Werkzeugachse größer als die Oberkante des Werkstücks (Q203), dann positioniert die TNC...
Seite 269: Arbeiten Mit Zusatzachsen U/V/W
SCHE), G252 (KREISTASCHE), G253 (NUT) und G254 (RUNDE NUT) arbeitet die TNC den Zyklus in den Achsen ab, die Sie im letzten Positioniersatz vor dem jeweiligen Zyklus-Aufruf programmiert haben. Bei aktiver Werkzeugachse Z sind folgende Kombinationen zulässig: HEIDENHAIN iTNC 530...
Seite 270: Anwendung
8.2 Punkte-Tabellen Anwendung Wenn Sie einen Zyklus, bzw. mehrere Zyklen hintereinander, auf einem unregelmäßigen Punktemuster abarbeiten wollen, dann erstel- len Sie Punkte-Tabellen. Wenn Sie Bohrzyklen verwenden, entsprechen die Koordinaten der Bearbeitungsebene in der Punkte-Tabelle den Koordinaten der Boh- rungs-Mittelpunkte. Setzen Sie Fräszyklen ein, entsprechen die Koor- dinaten der Bearbeitungsebene in der Punkte-Tabelle den Startpunkt- Koordinaten des jeweiligen Zyklus (z.B.
Seite 271: Einzelne Punkte Für Die Bearbeitung Ausblenden
In der Betriebsart Programm-Einspeichern/Editieren das Programm wählen, für das die Punkte-Tabelle aktiviert werden soll: Funktion zur Auswahl der Punkte-Tabelle aufrufen: Taste PGM CALL drücken Softkey PUNKTE-TABELLE drücken Name der Punkte-Tabelle eingeben, mit Taste END bestätigen. NC-Beispielsatz N72 %:PAT: “NAMEN“ * HEIDENHAIN iTNC 530...
Seite 272: Zyklus In Verbindung Mit Punkte-Tabellen Aufrufen
Zyklus in Verbindung mit Punkte-Tabellen aufrufen Die TNC arbeitet mit G79 PAT die Punkte-Tabelle ab, die Sie zuletzt definiert haben (auch wenn Sie die Punkte-Tabelle in einem mit % verschachtelten Programm definiert haben). Die TNC verwendet die Koordinate in der Spindelachse als sichere Höhe, an der das Werkzeug beim Zyklus-Aufruf steht.
Seite 273 Die TNC interpretiert die Punkte der Bearbeitungsebene als Koordina- ten der Zyklus-Startposition. Wenn Sie die in der Punkte-Tabelle defi- nierte Koordinate in der Spindel-Achse als Startpunkt-Koordinate nut- zen wollen, müssen Sie die Werkstück-Oberkante (Q203) mit 0 definieren. HEIDENHAIN iTNC 530...
Seite 274: Zyklen Zum Bohren, Gewindebohren Und Gewindefräsen
8.3 Zyklen zum Bohren, Gewindebohren und Gewindefräsen Übersicht Die TNC stellt insgesamt 16 Zyklen für die verschiedensten Bohrbear- beitungen zur Verfügung: Zyklus Softkey Seite G240 ZENTRIEREN Seite 276 Mit automatischer Vorpositionierung, 2. Sicherheits-Abstand, wahlweise Ein- gabe Zentrierdurchmesser/Zentriertiefe G200 BOHREN Seite 278 Mit automatischer Vorpositionierung, 2.
Seite 275 Zyklus zum Bohren ins volle Material und anschließendem Fräsen des Gewindes mit einem Werkzeug G265 HELIX-BOHRGEWINDEFRAESEN Seite 312 Zyklus zum Fräsen des Gewindes ins volle Material G267 AUSSENGEWINDE FRAESEN Seite 316 Zyklus zum Fräsen eines Aussengewin- des mit Herstellung einer Senkfase HEIDENHAIN iTNC 530...
Seite 276: Zentrieren (Zyklus 240)
ZENTRIEREN (Zyklus 240) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang FMAX auf den Sicherheits-Abstand über der Werkstück-Oberflä- 2 Das Werkzeug zentriert mit dem programmierten Vorschub F bis auf den eingegebenen Zentrierdurchmesser, bzw. auf die eingege- bene Zentriertiefe 3 Falls definiert, verweilt das Werkzeug am Zentriergrund 4 Abschließend fährt das Werkzeug mit FMAX auf Sicherheits- Abstand oder –...
Seite 277 Verweilzeit unten Q211: Zeit in Sekunden, die das Werkzeug am Bohrungsgrund verweilt N140 Z+100 M2 Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann HEIDENHAIN iTNC 530...
Seite 278 BOHREN (Zyklus G200) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den Sicherheits-Abstand über der Werkstück-Oberfläche Q206 2 Das Werkzeug bohrt mit dem programmierten Vorschub F bis zur ersten Zustell-Tiefe 3 Die TNC fährt das Werkzeug mit Eilgang auf den Sicherheits- Abstand zurück, verweilt dort - falls eingegeben - und fährt Q210 anschließend wieder mit Eilgang bis auf Sicherheits-Abstand über...
Seite 279 Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann Verweilzeit unten Q211: Zeit in Sekunden, die das Werkzeug am Bohrungsgrund verweilt HEIDENHAIN iTNC 530...
Seite 280 REIBEN (Zyklus G201) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Q206 2 Das Werkzeug reibt mit dem eingegebenen Vorschub F bis zur pro- grammierten Tiefe 3 Am Bohrungsgrund verweilt das Werkzeug, falls eingegeben 4 Anschließend fährt die TNC das Werkzeug im Vorschub F zurück Q204 Q200...
Seite 281 Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- N120 X+30 Y+20 M3 M99 nate Werkstück-Oberfläche N130 X+80 Y+50 M99 2. Sicherheits-Abstand Q204 (inkremental): Koordi- N140 G00 Z+100 M2 nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann HEIDENHAIN iTNC 530...
Seite 282: Ausdrehen (Zyklus G202)
AUSDREHEN (Zyklus G202) Maschine und TNC müssen vom Maschinenhersteller für den Zyklus G202 vorbereitet sein. Q206 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den Sicherheits-Abstand über der Werkstück-Oberfläche 2 Das Werkzeug bohrt mit dem Bohrvorschub bis zur Tiefe Q204 Q200 3 Am Bohrungsgrund verweilt das Werkzeug –...
Seite 283 Handeingabe). Wählen Sie den Winkel so, dass die Werkzeug-Spitze parallel zu einer Koordinaten-Achse steht. Die TNC berücksichtigt beim Freifahren eine aktive Dre- hung des Koordinatensystems automatisch. Winkel für Spindel-Orientierung Q336 (absolut): Winkel, auf den die TNC das Werkzeug vor dem Frei- fahren positioniert HEIDENHAIN iTNC 530...
Seite 284 UNIVERSAL-BOHREN (Zyklus G203) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Q206 Q208 2 Das Werkzeug bohrt mit dem eingegebenen Vorschub F bis zur ersten Zustell-Tiefe 3 Falls Spanbruch eingegeben, fährt die TNC das Werkzeug um den Q210 eingegebenen Rückzugswert zurück.
Seite 285 Werkzeugs beim Herausfahren aus der Bohrung in mm/min. Wenn Sie Q208=0 eingeben, dann fährt die TNC das Werkzeug mit Vorschub Q206 heraus Rückzug bei Spanbruch Q256 (inkremental): Wert, um die die TNC das Werkzeug beim Spanbrechen zurück- fährt HEIDENHAIN iTNC 530...
Seite 286 RUECKWAERTS-SENKEN (Zyklus G204) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Zyklus arbeitet nur mit Rückwärtsbohrstangen. Mit diesem Zyklus stellen Sie Senkungen her, die sich auf der Werk- stück-Unterseite befinden. 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den Sicherheits-Abstand über der Werkstück-Oberfläche 2 Dort führt die TNC eine Spindel-Orientierung auf die 0°-Position durch und versetzt das Werkzeug um das Exzentermaß...
Seite 287 (nach der Spindel-Orientierung); Eingabe von 0 nicht erlaubt Werkzeug freifahren in Minus-Richtung der Hauptachse Werkzeug freifahren in Minus-Richtung der Nebenachse Werkzeug freifahren in Plus-Richtung der Haupt- achse Werkzeug freifahren in Plus-Richtung der Neben- achse HEIDENHAIN iTNC 530...
Seite 288 Kollisionsgefahr! Überprüfen Sie, wo die Werkzeug-Spitze steht, wenn Sie eine Spindel-Orientierung auf den Winkel programmieren, den Sie im Q336 eingeben (z.B. in der Betriebsart Positio- nieren mit Handeingabe). Wählen Sie den Winkel so, dass die Werkzeug-Spitze parallel zu einer Koordinaten-Achse steht.
Seite 289 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 290 Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Bohrungsgrund (Spitze des Bohrkegels) Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Bohren in mm/min Zustell-Tiefe Q202 (inkremental): Maß, um welches das Werkzeug jeweils zugestellt wird. Die Tiefe muss kein Vielfaches der Zustell-Tiefe sein.
Seite 291 Wirkt nur, wenn Q379 ungleich 0 eingege- ben ist Wenn Sie über Q379 einen vertieften Startpunkt einge- ben, dann verändert die TNC lediglich den Startpunkt der Zustell-Bewegung. Rückzugsbewegung werden von der TNC nicht verändert, beziehen sich also auf die Koordinate der Werkstück-Oberfläche. HEIDENHAIN iTNC 530...
Seite 292 BOHRFRAESEN (Zyklus G208) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche und fährt den eingegebenen Durchmesser auf einem Rundungskreis an (wenn Platz vorhanden ist) 2 Das Werkzeug fräst mit dem eingegebenen Vorschub F in einer Schraubenlinie bis zur eingegebenen Bohrtiefe 3 Wenn die Bohrtiefe erreicht ist, fährt die TNC nochmals einen Voll- kreis, um das beim Eintauchen stehengelassene Material zu ent-...
Seite 293 Soll- zu Werkzeug-Durchmesser mehr durch. Q200=2 ;SICHERHEITS-ABST. Dadurch können Sie Bohrungen ausfräsen, deren Q201=-80 ;TIEFE Durchmesser mehr als doppelt so groß sind wie der Werkzeug-Durchmesser Q206=150 ;VORSCHUB TIEFENZ. Q334=1.5 ;ZUSTELL-TIEFE Q203=+100 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q335=25 ;SOLL-DURCHMESSER Q342=0 ;VORGEB. DURCHMESSER HEIDENHAIN iTNC 530...
Seite 294: Gewindebohren Neu Mit Ausgleichsfutter (Zyklus G206)
GEWINDEBOHREN NEU mit Ausgleichsfutter (Zyklus G206) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche 2 Das Werkzeug fährt in einem Arbeitsgang auf die Bohrtiefe 3 Danach wird die Spindeldrehrichtung umgekehrt und das Werk- zeug nach der Verweilzeit auf den Sicherheits-Abstand zurückge- zogen.
Seite 295 ;VORSCHUB TIEFENZ. Freifahren bei Programm-Unterbrechung Q211=0.25 ;VERWEILZEIT UNTEN Wenn Sie während des Gewindebohrens die externe Stopp-Taste drü- Q203=+25 ;KOOR. OBERFLAECHE cken, zeigt die TNC einen Softkey an, mit dem Sie das Werkzeug frei- Q204=50 ;2. SICHERHEITS-ABST. fahren können. HEIDENHAIN iTNC 530...
Seite 296: Gewindebohren Ohne Ausgleichsfutter Gs
GEWINDEBOHREN ohne Ausgleichsfutter GS NEU (Zyklus G207) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Die TNC schneidet das Gewinde entweder in einem oder in mehreren Arbeitsgängen ohne Längenausgleichsfutter. 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche 2 Das Werkzeug fährt in einem Arbeitsgang auf die Bohrtiefe...
Seite 297 Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das Werk- Q201=-20 ;TIEFE zeug gesteuert freifahren. Drücken Sie dazu die positive Achsrich- Q239=+1 ;GEWINDESTEIGUNG tungs-Taste der aktiven Spindelachse. Q203=+25 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. HEIDENHAIN iTNC 530...
Seite 298 GEWINDEBOHREN SPANBRUCH (Zyklus G209) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Die TNC schneidet das Gewinde in mehreren Zustellungen auf die ein- gegebene Tiefe. Über einen Parameter können Sie festlegen, ob beim Spanbruch ganz aus der Bohrung herausgefahren werden soll oder nicht.
Seite 299 Wenn Sie während des Gewindeschneid-Vorgangs die externe Stopp- Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das Werk- zeug gesteuert freifahren. Drücken Sie dazu die positive Achsrich- tungs-Taste der aktiven Spindelachse. HEIDENHAIN iTNC 530...
Seite 300: Grundlagen Zum Gewindefräsen
Grundlagen zum Gewindefräsen Voraussetzungen Die Maschine sollte mit einer Spindelinnenkühlung (Kühlschmier- mittel min. 30 bar, Druckluft min. 6 bar) ausgerüstet sein Da beim Gewindefräsen in der Regel Verzerrungen am Gewindepro- fil entstehen, sind in der Regel werkzeugspezifische Korrekturen erforderlich, die Sie aus dem Werkzeugkatalog entnehmen oder bei Ihrem Werkzeughersteller erfragen können.
Seite 301 Vorschub bezogen auf die Mittelpunktsbahn anzeigt, stimmt der angezeigte Wert nicht mit dem pro- grammierten Wert überein. Der Umlaufsinn des Gewinde ändert sich, wenn Sie einen Gewindefräszyklus in Verbindung mit Zyklus 8 SPIEGELN in nur einer Achse abarbeiten. HEIDENHAIN iTNC 530...
Seite 302 GEWINDEFRAESEN (Zyklus G262) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche 2 Das Werkzeug fährt mit dem programmierten Vorschub Vorposi- tionieren auf die Startebene, die sich aus dem Vorzeichen der Gewindesteigung, der Fräsart und der Anzahl der Gänge zum Nachsetzten ergibt 3 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe-...
Seite 303 Spindelachse, in der keine Kollision zwischen Q355=0 ;NACHSETZEN Werkzeug und Werkstück (Spannmittel) erfolgen kann Q253=750 ;VORSCHUB VORPOS. Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Q351=+1 ;FRAESART Werkzeugs beim Fräsen in mm/min Q200=2 ;SICHERHEITS-ABST. Q203=+30 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q207=500 ;VORSCHUB FRAESEN HEIDENHAIN iTNC 530...
Seite 304 SENKGEWINDEFRAESEN (Zyklus G263) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Senken 2 Das Werkzeug fährt im Vorschub Vorpositionieren auf Senktiefe minus Sicherheitsabstand und anschließend im Vorschub Senken auf die Senktiefe 3 Falls ein Sicherheits-Abstand Seite eingeben wurde, positioniert die TNC das Werkzeug gleich im Vorschub Vorpositionieren auf die Senktiefe...
Seite 305 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 306 Soll-Durchmesser Q335: Gewindenenndurchmesser Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde – = Linksgewinde Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund Senktiefe Q356: (inkremental): Abstand zwischen Werkstück-Oberfläche und Werkzeugspitze Vorschub Vorpositionieren Q253: Verfahrgeschwin- digkeit des Werkzeugs beim Eintauchen in das Werk- stück bzw.
Seite 307 ;VORSCHUB VORPOS. Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min Q351=+1 ;FRAESART Q200=2 ;SICHERHEITS-ABST. Q357=0.2 ;SI.-ABST. SEITE Q358=+0 ;TIEFE STIRNSEITIG Q359=+0 ;VERSATZ STIRNSEITIG Q203=+30 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q254=150 ;VORSCHUB SENKEN Q207=500 ;VORSCHUB FRAESEN HEIDENHAIN iTNC 530...
Seite 308 BOHRGEWINDEFRAESEN (Zyklus G264) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Bohren 2 Das Werkzeug bohrt mit dem eingegebenen Vorschub Tiefenzu- stellung bis zur ersten Zustell-Tiefe 3 Falls Spanbruch eingegeben, fährt die TNC das Werkzeug um den eingegebenen Rückzugswert zurück.
Seite 309 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 310 Soll-Durchmesser Q335: Gewindenenndurchmesser Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde – = Linksgewinde Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund Bohrtiefe Q356: (inkremental): Abstand zwischen Werkstück-Oberfläche und Bohrungsgrund Vorschub Vorpositionieren Q253: Verfahrgeschwin- digkeit des Werkzeugs beim Eintauchen in das Werk- stück bzw.
Seite 311 Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Q258=0.2 ;VORHALTEABSTAND Werkzeugs beim Fräsen in mm/min Q257=5 ;BOHRTIEFE SPANBRUCH Q256=0.2 ;RZ BEI SPANBRUCH Q358=+0 ;TIEFE STIRNSEITIG Q359=+0 ;VERSATZ STIRNSEITIG Q200=2 ;SICHERHEITS-ABST. Q203=+30 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q206=150 ;VORSCHUB TIEFENZ. Q207=500 ;VORSCHUB FRAESEN HEIDENHAIN iTNC 530...
Seite 312 HELIX- BOHRGEWINDEFRAESEN (Zyklus G265) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Stirnseitig Senken 2 Beim Senken vor der Gewindebearbeitung fährt das Werkzeug im Vorschub Senken auf die Senktiefe Stirnseitig. Beim Senkvorgang nach der Gewindebearbeitung fährt die TNC das Werkzeug auf die Senktiefe im Vorschub Vorpositionieren 3 Die TNC positioniert das Werkzeug unkorrigiert aus der Mitte über...
Seite 313 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 314 Soll-Durchmesser Q335: Gewindenenndurchmesser Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde – = Linksgewinde Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund Vorschub Vorpositionieren Q253: Verfahrgeschwin- digkeit des Werkzeugs beim Eintauchen in das Werk- stück bzw.
Seite 315 Werkzeugs beim Senken in mm/min Q358=+0 ;TIEFE STIRNSEITIG Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min Q359=+0 ;VERSATZ STIRNSEITIG Q360=0 ;SENKVORGANG Q200=2 ;SICHERHEITS-ABST. Q203=+30 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q254=150 ;VORSCHUB SENKEN Q207=500 ;VORSCHUB FRAESEN HEIDENHAIN iTNC 530...
Seite 316: Aussengewinde-Fraesen (Zyklus G267)
AUSSENGEWINDE-FRAESEN (Zyklus G267) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Stirnseitig Senken 2 Die TNC fährt den Startpunkt für das stirnseitige Senken ausge- hend von der Zapfenmitte auf der Hauptachse der Bearbeitungs- ebene an.
Seite 317 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 318 Soll-Durchmesser Q335: Gewindenenndurchmesser Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde – = Linksgewinde Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund Nachsetzen Q355: Anzahl der Gewindegänge um die das Werkzeug versetzt wird, siehe Bild rechts unten 0 = eine Schraubenlinie auf die Gewindetiefe 1 = kontinuierliche Schraubenlinie auf der gesamten Gewindelänge...
Seite 319 Werkzeug und Werkstück (Spannmittel) erfolgen kann Q203=+30 ;KOOR. OBERFLAECHE Vorschub Senken Q254: Verfahrgeschwindigkeit des Q204=50 ;2. SICHERHEITS-ABST. Werkzeugs beim Senken in mm/min Q254=150 ;VORSCHUB SENKEN Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Q207=500 ;VORSCHUB FRAESEN Werkzeugs beim Fräsen in mm/min HEIDENHAIN iTNC 530...
Seite 320: Beispiel: Bohrzyklen
Beispiel: Bohrzyklen %C200 G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition N30 G99 T1 L+0 R+3 * Werkzeug-Aufruf N40 T1 G17 S4500 * Werkzeug freifahren N50 G00 G40 G90 Z+250 * Zyklus-Definition N60 G200 BOHREN Q200=2...
Seite 321 Spindelachse freifahren N110 X+90 * Bohrung 3 anfahren N120 Z-8 M99 * Vorpositionieren in der Spindelachse, Zyklus-Aufruf N130 Y+10 M99 * Bohrung 4 anfahren, Zyklus-Aufruf N140 G00 Z+250 M2 * Werkzeug freifahren, Programm-Ende N99999999 %C200 G71 * Zyklus-Aufruf HEIDENHAIN iTNC 530...
Seite 322 Beispiel: Bohrzyklen Programm-Ablauf Bohrzyklus programmieren im Hauptprogramm Bearbeitung programmieren im Unterpro- gramm, siehe „Unterprogramme”, Seite 473 %C18 G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+3 * Werkzeug-Definition N40 T1 G17 S4500 * Werkzeug-Aufruf...
Seite 323: Beispiel: Bohrzyklen In Verbindung Mit Punkte-Tabelle
N90 G200 BOHREN Zyklus-Definition Zentrieren Q200=2 ;SICHERHEITS-ABST. Q201=-2 ;TIEFE Q206=150 ;F TIEFENZUST. Q202=2 ;ZUSTELL-TIEFE Q210=0 ;F.-ZEIT OBEN Zwingend 0 eingeben, wirkt aus Punkte-Tabelle Q203=+0 ;KOOR. OBERFL. Zwingend 0 eingeben, wirkt aus Punkte-Tabelle Q204=0 ;2. S.-ABSTAND Q211=0.2 ;VERWEILZEIT UNTEN HEIDENHAIN iTNC 530...
Seite 324 N100 G79 „PAT“ F5000 M3 * Zyklus-Aufruf in Verbindung mit Punkte-Tabelle TAB1.PNT, Vorschub zwischen den Punkten: 5000 mm/min N110 G00 G40 Z+100 M6 * Werkzeug freifahren, Werkzeug-Wechsel N120 T2 G17 S5000 * Werkzeug-Aufruf Bohrer N130 G01 G40 Z+10 F5000 * Werkzeug auf sichere Höhe fahren (F mit Wert programmieren) N140 G200 BOHREN Zyklus-Definition Bohren...
Seite 325: Übersicht
G212 TASCHE SCHLICHTEN (rechteck- Seite 346 förmig) Schlicht-Zyklus mit automatischer Vorpo- sitionierung, 2. Sicherheits-Abstand G213 ZAPFEN SCHLICHTEN (rechteck- Seite 348 förmig) Schlicht-Zyklus mit automatischer Vorpo- sitionierung, 2. Sicherheits-Abstand G214 KREISTASCHE SCHLICHTEN Seite 350 Schlicht-Zyklus mit automatischer Vorpo- sitionierung, 2. Sicherheits-Abstand HEIDENHAIN iTNC 530...
Seite 326 Zyklus Softkey Seite G215 KREISZAPFEN SCHLICHTEN Seite 352 Schlicht-Zyklus mit automatischer Vorpo- sitionierung, 2. Sicherheits-Abstand G210 NUT PENDELND Seite 354 Schrupp-/Schlicht-Zyklus mit automati- scher Vorpositionierung, pendelnder Ein- tauchbewegung G211 RUNDE NUT Seite 357 Schrupp-/Schlicht-Zyklus mit automati- scherVorpositionierung, pendelnder Ein- tauchbewegung 8 Programmieren: Zyklen...
Seite 327 3 Am Ende des Ausräumvorgangs fährt die TNC das Werkzeug tan- gential von der Taschenwand weg, fährt um den Sicherheits- Abstand über die aktuelle Zustell-Tiefe und von dort aus im Eilgang zurück zur Taschenmitte 4 Dieser Vorgang wiederholt sich, bis die programmierte Taschen- tiefe erreicht ist HEIDENHAIN iTNC 530...
Seite 328 Schlichten 5 Sofern Schlichtaufmaße definiert sind, schlichtet die TNC zunächst die Taschenwände, falls eingegeben in mehreren Zustellungen. Die Taschenwand wird dabei tangential angefahren 6 Anschließend schlichtet die TNC den Boden der Tasche von innen nach aussen. Der Taschenboden wird dabei tangential angefahren Beachten Sie vor dem Programmieren Werkzeug auf Startposition in der Bearbeitungsebene vor- positionieren mit Radiuskorrektur R0.
Seite 329 2: Werkzeugposition = Rechte untere Ecke 3: Werkzeugposition = Rechte obere Ecke 4: Werkzeugposition = Linke obere Ecke Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min Fräsart Q351: Art der Fräsbearbeitung bei M03: +1 = Gleichlauffräsen –1 = Gegenlauffräsen HEIDENHAIN iTNC 530...
Seite 330 Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Taschengrund Zustell-Tiefe Q202 (inkremental): Maß, um welches das Werkzeug jeweils zugestellt wird; Wert größer 0 eingeben Schlichtaufmaß Tiefe Q369 (inkremental): Schlicht- Aufmaß für die Tiefe Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Schlichten zugestellt wird.
Seite 331 ;AUFMASS TIEFE des Werkzeugs beim Seiten- und Tiefenschlichten in Q206=150 ;VORSCHUB TIEFENZ. mm/min Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q370=1 ;BAHN-UEBERLAPPUNG Q366=1 ;EINTAUCHEN Q385=500 ;VORSCHUB SCHLICHTEN N20 G79:G01 X+50 Y+50 Z+0 F15000 M3 HEIDENHAIN iTNC 530...
Seite 332 KREISTASCHE (Zyklus G252) Mit dem Kreistaschen-Zyklus 252 können Sie eine Kreistasche voll- ständig bearbeiten. In Abhängigkeit der Zyklus-Parameter stehen fol- gende Bearbeitungsalternativen zur Verfügung: Komplettbearbeitung: Schruppen, Schlichten Tiefe, Schlichten Seite Nur Schruppen Nur Schlichten Tiefe und Schlichten Seite Nur Schlichten Tiefe Nur Schlichten Seite Bei inaktiver Werkzeug-Tabelle müssen Sie immer senk- recht eintauchen (Q366=0), da sie keinen Eintauchwinkel...
Seite 333 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 334 Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs- Umfang festlegen: 0: Schruppen und Schlichten 1: Nur Schruppen 2: Nur Schlichten Schlichten Seite und Schlichten Tiefe werden nur ausgeführt, wenn das jeweilige Schlichtaufmaß (Q368, Q369) definiert ist Kreisdurchmesser Q223: Durchmesser der fertig bearbeiteten Tasche Schlichtaufmaß Seite Q368 (inkremental): Schlicht- Aufmaß...
Seite 335 Q351=+1 ;FRAESART Q201=-20 ;TIEFE Q202=5 ;ZUSTELL-TIEFE Q369=0.1 ;AUFMASS TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q370=1 ;BAHN-UEBERLAPPUNG Q366=1 ;EINTAUCHEN Q385=500 ;VORSCHUB SCHLICHTEN N20 G79:G01 X+50 Y+50 Z+0 F15000 M3 HEIDENHAIN iTNC 530...
Seite 336 NUTENFRAESEN (Zyklus 253) Mit dem Zyklus 253 können Sie eine Nut vollständig bearbeiten. In Abhängigkeit der Zyklus-Parameter stehen folgende Bearbeitungsal- ternativen zur Verfügung: Komplettbearbeitung: Schruppen, Schlichten Tiefe, Schlichten Seite Nur Schruppen Nur Schlichten Tiefe und Schlichten Seite Nur Schlichten Tiefe Nur Schlichten Seite Bei inaktiver Werkzeug-Tabelle müssen Sie immer senk- recht eintauchen (Q366=0), da sie keinen Eintauchwinkel...
Seite 337 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 338 Bearbeitungs-Umfang (0/1/2)Q215: Bearbeitungs- Umfang festlegen: 0: Schruppen und Schlichten 1: Nur Schruppen 2: Nur Schlichten Schlichten Seite und Schlichten Tiefe werden nur ausgeführt, wenn das jeweilige Schlichtaufmaß (Q368, Q369) definiert ist Nutlänge Q218 (Wert parallel zur Hauptachse der Bearbeitungsebene): Längere Seite der Nut eingeben Nutbreite Q219 (Wert parallel zur Nebenachse der Bearbeitungsebene): Breite der Nut eingeben;...
Seite 339 Aufmaß für die Tiefe Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Schlichten zugestellt wird. Q338=0: Schlichten in einer Zustellung HEIDENHAIN iTNC 530...
Seite 340 Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeug-Stirnfläche und Werkstück- Oberfläche Koordinate Werkstück-Oberfläche Q203 (absolut): Absolute Koordinate der Werkstück-Oberfläche 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann Eintauchstrategie Q366: Art der Eintauchstrategie: 0 = senkrecht eintauchen.
Seite 341 Eintauchstrategie legen Sie mit dem Parameter Q366 fest 2 Die TNC räumt die Nut von innen nach aussen unter Berücksichti- gung der Schlichtaufmaße (Parameter Q368 und Q369) aus 3 Dieser Vorgang wiederholt sich, bis die programmierte Nuttiefe erreicht ist HEIDENHAIN iTNC 530...
Seite 342 Schlichten 4 Sofern Schlichtaufmaße definiert sind, schlichtet die TNC zunächst die Nutwände, falls eingegeben in mehreren Zustellungen. Die Nutwand wird dabei tangential angefahren 5 Anschließend schlichtet die TNC den Boden der Nut von innen nach aussen. Der Nutboden wird dabei tangential angefahren Beachten Sie vor dem Programmieren Werkzeug in der Bearbeitungsebene vorpositionieren mit Radiuskorrektur R0.
Seite 343 Mitte 2. Achse Q217 (absolut): Mitte des Teilkreises in der Nebenachse der Bearbeitungsebene. Nur wirksam, wenn Q367 = 0 Startwinkel Q376 (absolut): Polarwinkel des Start- punkts eingeben Öffnungs-Winkel der Nut Q248 (inkremental): Öff- nungs-Winkel der Nut eingeben HEIDENHAIN iTNC 530...
Seite 344 Winkelschritt Q378 (inkremental): Winkel, um den die gesamte Nut gedreht wird. Das Drehzentrum liegt in der Teilkreis-Mitte Anzahl Bearbeitungen Q377: Anzahl der Bearbeitun- gen auf dem Teilkreis Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min Fräsart Q351: Art der Fräsbearbeitung bei M03: +1 = Gleichlauffräsen –1 = Gegenlauffräsen Tiefe Q201 (inkremental): Abstand Werkstück-Ober-...
Seite 345 ;VORSCHUB FRAESEN Q351=+1 ;FRAESART Q201=-20 ;TIEFE Q202=5 ;ZUSTELL-TIEFE Q369=0.1 ;AUFMASS TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q366=1 ;EINTAUCHEN Q385=500 ;VORSCHUB SCHLICHTEN N20 G79:G01 X+50 Y+50 Z+0 F15000 M3 HEIDENHAIN iTNC 530...
Seite 346 TASCHE SCHLICHTEN (Zyklus G212) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Taschenmittte 2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
Seite 347 Eckenradius Q220: Radius der Taschenecke. Wenn nicht eingegeben, setzt die TNC den Eckenradius gleich dem Werkzeug-Radius Aufmaß 1. Achse Q221 (inkremental): Aufmaß zur Berechnung der Vorposition in der Hauptachse der Bearbeitungsebene, bezogen auf die Länge der Tasche HEIDENHAIN iTNC 530...
Seite 348 ZAPFEN SCHLICHTEN (Zyklus G213) 1 Die TNC fährt das Werkzeug in der Spindelachse auf den Sicher- heits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits- Abstand und anschließend in die Zapfenmitte 2 Von der Zapfenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
Seite 349 2. Seiten-Länge Q219 (inkremental): Länge des Zap- fens parallel zur Nebenachse der Bearbeitungsebene Eckenradius Q220: Radius der Zapfenecke Aufmaß 1. Achse Q221 (inkremental): Aufmaß zur Berechnung der Vorposition in der Hauptachse der Bearbeitungsebene, bezogen auf die Länge des Zap- fens HEIDENHAIN iTNC 530...
Seite 350 KREISTASCHE SCHLICHTEN (Zyklus G214) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Taschenmittte 2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
Seite 351 Nebenachse der Bearbeitungsebene Rohteil-Durchmesser Q222: Durchmesser der vorbe- arbeiteten Tasche zur Berechnung der Vorposition; Rohteil-Durchmesser kleiner als Fertigteil-Durchmes- ser eingeben Fertigteil-Durchmesser Q223: Durchmesser der fer- tig bearbeiteten Tasche; Fertigteil-Durchmesser grö- ßer als Rohteil-Durchmesser und größer als Werk- zeug-Durchmesser eingeben HEIDENHAIN iTNC 530...
Seite 352 KREISZAPFEN SCHLICHTEN (Zyklus G215) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Zapfenmitte 2 Von der Zapfenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
Seite 353 Mitte 2. Achse Q217 (absolut): Mitte des Zapfens in der Nebenachse der Bearbeitungsebene Rohteil-Durchmesser Q222: Durchmesser des vorbe- arbeiteten Zapfens zur Berechnung der Vorposition; Rohteil-Durchmesser größer als Fertigteil-Durchmes- ser eingeben Fertigteil-Durchmesser Q223: Durchmesser des fer- tig bearbeiteten Zapfens; Fertigteil-Durchmesser klei- ner als Rohteil-Durchmesser eingeben HEIDENHAIN iTNC 530...
Seite 354: Nut (Langloch) Mit Pendelndem Eintauchen (Zyklus G210)
NUT (Langloch) mit pendelndem Eintauchen (Zyklus G210) Schruppen 1 Die TNC positioniert das Werkzeug im Eilgang in der Spindelachse auf den 2. Sicherheits-Abstand und anschließend ins Zentrum des linken Kreises; von dort aus positioniert die TNC das Werkzeug auf den Sicherheits-Abstand über der Werkstück-Oberfläche 2 Das Werkzeug fährt mit dem Vorschub Fräsen auf die Werkstück- Oberfläche;...
Seite 355 1. Seiten-Länge Q218 (Wert parallel zur Hauptachse der Bearbeitungsebene): Längere Seite der Nut ein- geben 2. Seiten-Länge Q219 (Wert parallel zur Nebenachse der Bearbeitungsebene): Breite der Nut eingeben; wenn Nutbreite gleich Werkzeug-Durchmesser ein- gegeben, dann schruppt die TNC nur (Langloch frä- sen) HEIDENHAIN iTNC 530...
Seite 356 Drehwinkel Q224 (absolut): Winkel, um den die gesamte Nut gedreht wird; das Drehzentrum liegt im Zentrum der Nut Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Schlichten zugestellt wird. Q338=0: Schlichten in einer Zustellung Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ min.
Seite 357: Runde Nut (Langloch) Mit Pendelndem Eintauchen (Zyklus G211)
TNC den Zyklus nicht aus. Fräserdurchmesser nicht größer als die Nutbreite und nicht kleiner als ein Drittel der Nutbreite wählen. Q248 Q219 Fräserdurchmesser kleiner als die halbe Nutlänge wählen. Q245 Sonst kann die TNC nicht pendelnd eintauchen. Q217 Q216 HEIDENHAIN iTNC 530...
Seite 358 Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe eine Fehlermel- dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! Beispiel: NC-Sätze...
Seite 359 Werkzeug in der Spindelachse beim Schlichten zugestellt wird. Q338=0: Schlichten in einer Zustellung Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ min. Nur wirksam beim Schlichten, wenn Zustellung Schlichten eingeben ist HEIDENHAIN iTNC 530...
Seite 360: Beispiel: Tasche, Zapfen Und Nuten Fräsen
Beispiel: Tasche, Zapfen und Nuten fräsen 90° 45° %C210 G71 * N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition Schruppen/Schlichten N30 G99 T1 L+0 R+6 * Werkzeug-Definition Nutenfräser N40 G99 T2 L+0 R+3 * Werkzeug-Aufruf Schruppen/Schlichten N50 T1 G17 S3500 * Werkzeug freifahren...
Seite 361 Q367=0 ;BEZUG NUTLAGE Keine Vorpositionierung in X/Y erforderlich Q216=+50 ;MITTE 1. ACHSE Q217=+50 ;MITTE 2. ACHSE Q376=+45 ;STARTWINKEL Q248=90 ;OEFFNUNGSWINKEL Startpunkt 2. Nut Q378=180 ;WINKELSCHRITT Q377=2 ;ANZAHL BEARBEITUNGEN Q207=500 ;VORSCHUB FRAESEN Q351=+1 ;FRAESART Q201=-20 ;TIEFE Q202=5 ;ZUSTELL-TIEFE HEIDENHAIN iTNC 530...
Seite 362 Q369=0.1 ;AUFMASS TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q366=1 ;EINTAUCHEN Q385=750 ;VORSCHUB SCHLICHTEN N150 G01 X+50 Y+50 F10000 M03 G79 * Zyklus-Aufruf Nuten Werkzeug freifahren, Programm-Ende N160 G00 Z+250 M02 * N99999999 %C210 G71 * 8 Programmieren: Zyklen...
Seite 363: Übersicht
Zyklus G215 KREISZAPFEN SCHLICHTEN Zyklus G251 RECHTECKTASCHE Zyklus G252 KREISTASCHE Zyklus G253 NUTENFRAESEN Zyklus G254 RUNDE NUT (nicht mit Zyklus 220 kombinierbar) Zyklus G262 GEWINDEFRAESEN Zyklus G263 SENKGEWINDEFRAESEN Zyklus G264 BOHRGEWINDEFRAESEN Zyklus G265 HELIX-BOHRGEWINDEFRAESEN Zyklus G267 AUSSEN-GEWINDEFRAESEN HEIDENHAIN iTNC 530...
Seite 364: Punktemuster Auf Kreis (Zyklus G220)
PUNKTEMUSTER AUF KREIS (Zyklus G220) 1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen Position zum Startpunkt der ersten Bearbeitung. Reihenfolge: N = Q241 2. Sicherheits-Abstand anfahren (Spindelachse) Q247 Startpunkt in der Bearbeitungsebene anfahren Q246 Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren Q245 (Spindelachse) Q217...
Seite 365 1: Zwischen den Messpunkten auf 2. Sicherheits- Abstand verfahren Verfahrart? Gerade=0/Kreis=1 Q365: Festlegen, mit welcher Bahnfunktion das Werkzeug zwischen den Bearbeitungen verfahren soll: 0: Zwischen den Bearbeitungen auf einer Geraden verfahren 1: Zwischen den Bearbeitungen zirkular auf dem Teil- kreis-Durchmesser verfahren HEIDENHAIN iTNC 530...
Seite 366: Punktemuster Auf Linien (Zyklus G221)
PUNKTEMUSTER AUF LINIEN (Zyklus G221) Beachten Sie vor dem Programmieren Zyklus G221 ist DEF-Aktiv, das heißt, Zyklus G221 ruft automatisch den zuletzt definierten Bearbeitungszyklus auf. Wenn Sie einen der Bearbeitungszyklen G200 bis G209, G212 bis G215 und G262 bis G267 mit Zyklus G221 kom- binieren, wirken der Sicherheits-Abstand, die Werkstück- Oberfläche und der 2.
Seite 367 Werkzeug und Werkstück (Spannmittel) erfolgen kann Fahren auf sichere Höhe Q301: Festlegen, wie das Werkzeug zwischen den Bearbeitungen verfahren soll: 0: Zwischen den Bearbeitungen auf Sicherheits- Abstand verfahren 1: Zwischen den Messpunkten auf 2. Sicherheits- Abstand verfahren HEIDENHAIN iTNC 530...
Seite 368: Beispiel: Lochkreise
Beispiel: Lochkreise 30° %BOHRB G71 * N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition N30 G99 T1 L+0 R+3 * Werkzeug-Aufruf N40 T1 G17 S3500 * Werkzeug freifahren N50 G00 G40 G90 Z+250 M03 * Zyklus-Definition Bohren N60 G200 BOHREN Q200=2...
Seite 369 ;TEILKREIS-DURCH. Q245=+90 ;STARTWINKEL Q246=+360 ;ENDWINKEL Q247=30 ;WINKELSCHRITT Q241=5 ;ANZAHL Q200=2 ;SICHERHEITSABST. Q203=+0 ;KOOR. OBERFL. Q204=100 ;2. S.-ABSTAND Q301=1 ;FAHREN AUF S. HOEHE Q365=1 ;VERFAHRART Werkzeug freifahren, Programm-Ende N90 G00 G40 Z+250 M02 * N99999999 %BOHRB G71 * HEIDENHAIN iTNC 530...
Seite 370 8.6 SL-Zyklen Grundlagen Beispiel: Schema: Abarbeiten mit SL-Zyklen Mit den SL-Zyklen können Sie komplexe Konturen aus bis zu 12 Teil- konturen (Taschen oder Inseln) zusammensetzen. Die einzelnen Teil- %SL2 G71 * konturen geben Sie als Unterprogramme ein. Aus der Liste der Teil- konturen (Unterprogramm-Nummern), die Sie im Zyklus G37 KONTUR angeben, berechnet die TNC die Gesamtkontur.
Seite 371 Mit MP7420 legen Sie fest, wohin die TNC das Werkzeug am Ende der Zyklen G121 bis 124 positioniert. Die Maßangaben für die Bearbeitung, wie Frästiefe, Aufmaße und Sicherheits-Abstand geben Sie zentral im Zyklus G120 als KONTUR- DATEN ein. HEIDENHAIN iTNC 530...
Seite 372: Übersicht Sl-Zyklen
Übersicht SL-Zyklen Zyklus Softkey Seite G37 KONTUR (zwingend erforderlich) Seite 373 G120 KONTUR-DATEN (zwingend erfor- Seite 377 derlich) G121 VORBOHREN (wahlweise ver- Seite 378 wendbar) G122 RAEUMEN (zwingend erforderlich) Seite 379 G123 SCHLICHTEN TIEFE (wahlweise Seite 380 verwendbar) G124 SCHLICHTEN SEITE (wahlweise Seite 381 verwendbar) Erweiterte Zyklen:...
Seite 373 Unterprogramme eingeben, die zu einer Kontur überlagert werden sollen. Jede Nummer mit der Taste ENT bestätigen und die Eingaben mit der Taste END abschließen. Beispiel: NC-Sätze N120 G37 P01 1 P02 5 P03 7 P04 8 * HEIDENHAIN iTNC 530...
Seite 374: Überlagerte Konturen
Überlagerte Konturen Taschen und Inseln können Sie zu einer neuen Kontur überlagern. Damit können Sie die Fläche einer Tasche durch eine überlagerte Tasche vergrößern oder eine Insel verkleinern. Unterprogramme: Überlagerte Taschen Die nachfolgenden Programmierbeispiele sind Kontur- Unterprogramme, die in einem Hauptprogramm von Zyklus G37 KONTUR aufgerufen werden.
Seite 375 N530 I+35 J+50 * N540 G02 X+10 Y+50 * N550 G98 L0 * Fläche B: N560 G98 L2 * N570 G01 G41 X+90 Y+50 * N580 I+65 J+50 * N590 G02 X+90 Y+50 * N600 G98 L0 * HEIDENHAIN iTNC 530...
Seite 376 „Schnitt“-Fläche Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach überdeckte Flächen sollen unbearbeitet bleiben.) A und B müssen Taschen sein. A muss innerhalb B beginnen. Fläche A: N510 G98 L1 * N520 G01 G42 X+60 Y+50 * N530 I+35 J+50 * N540 G02 X+60 Y+50 * N550 G98 L0 *...
Seite 377: Kontur-Daten (Zyklus G120)
Uhrzeigersinn (Q9 = -1 Gegenlauf für Tasche und Insel) Q6=2 ;SICHERHEITS-ABST. im Gegenuhrzeigersinn (Q9 = +1 Gleichlauf für Q7=+80 ;SICHERE HOEHE Tasche und Insel) Q8=0.5 ;RUNDUNGSRADIUS Sie können die Bearbeitungs-Parameter bei einer Programm-Unter- Q9=+1 ;DREHSINN brechung überprüfen und ggf. überschreiben. HEIDENHAIN iTNC 530...
Seite 378: Vorbohren (Zyklus G121)
VORBOHREN (Zyklus G121) Die TNC berücksichtigt einen im T-Satz programmierten Deltawert DR nicht zur Berechnung der Einstichpunkte. An Engstellen kann die TNC ggf. nicht mit einem Werk- zeug vorbohren das größer ist als das Schruppwerkzeug. Zyklus-Ablauf Wie Zyklus G83 Tiefbohren, siehe „Zyklen zum Bohren, Gewindeboh- ren und Gewindefräsen”, Seite 274.
Seite 379 Ggf. gibt die TNC eine Fehlermel- dung aus Vorschub Pendeln Q19: Pendelvorschub in mm/min Vorschub Rückzug Q208: Verfahrgeschwindigkeit des Werkzeugs beim Herausfahren nach der Bearbeitung in mm/min. Wenn Sie Q208=0 eingeben, dann fährt die TNC das Werkzeug mit Vorschub Q12 heraus HEIDENHAIN iTNC 530...
Seite 380: Schlichten Tiefe (Zyklus G123)
SCHLICHTEN TIEFE (Zyklus G123) Die TNC ermittelt den Startpunkt fürs Schlichten selbstän- dig. Der Startpunkt ist abhängig von den Platzverhältnis- sen in der Tasche. Die TNC fährt das Werkzeug weich (vertikaler Tangentialkreis) auf die zu bearbeitende Fläche. Anschließend wird das beim Ausräumen ver- bliebene Schlichtaufmaß...
Seite 381: Schlichten Seite (Zyklus G124)
Zustell-Tiefe Q10 (inkremental): Maß, um das das Werkzeug jeweils zugestellt wird Vorschub Tiefenzustellung Q11: Eintauchvorschub Vorschub Ausräumen Q12: Fräsvorschub Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für mehrmaliges Schlichten; der letzte Schlicht-Rest wird ausgeräumt, wenn Sie Q14 = 0 eingeben HEIDENHAIN iTNC 530...
Seite 382: Kontur-Zug (Zyklus G125)
KONTUR-ZUG (Zyklus G125) Mit diesem Zyklus lassen sich zusammen mit Zyklus G37 KONTUR - „offene“ Konturen bearbeiten: Konturbeginn und -ende fallen nicht zusammen. Der Zyklus G125 KONTUR-ZUG bietet gegenüber der Bearbeitung einer offenen Kontur mit Positioniersätzen erhebliche Vorteile: Die TNC überwacht die Bearbeitung auf Hinterschneidungen und Konturverletzungen.
Seite 383 Spindelachse Vorschub Fräsen Q12: Vorschub bei Verfahrbewegun- gen in der Bearbeitungsebene Fräsart? Gegenlauf = –1 Q15: Gleichlauf-Fräsen: Eingabe = +1 Gegenlauf-Fräsen: Eingabe = –1 Abwechselnd im Gleich- und Gegenlauf fräsen bei mehreren Zustellungen: Eingabe = 0 HEIDENHAIN iTNC 530...
Seite 384 ZYLINDER-MANTEL (Zyklus G127, Software- Option 1) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Mit diesem Zyklus können Sie eine auf der Abwicklung definierte Kon- tur auf den Mantel eines Zylinders übertragen. Verwenden Sie den Zyklus G128, wenn Sie Führungsnuten auf dem Zylinder fräsen wollen. Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über Zyklus G37 (KONTUR) festlegen.
Seite 385 Vorschub Fräsen Q12: Vorschub bei Verfahrbewegun- gen in der Bearbeitungsebene Zylinderradius Q16: Radius des Zylinders, auf dem die Kontur bearbeitet werden soll Bemaßungsart? Grad =0 MM/INCH=1 Q17: Koordinaten der Drehachse im Unterprogramm in Grad oder mm (inch) programmieren HEIDENHAIN iTNC 530...
Seite 386 ZYLINDER-MANTEL Nutenfräsen (Zyklus G128, Software-Option 1) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Mit diesem Zyklus können Sie eine auf der Abwicklung definierte Füh- rungsnut auf den Mantel eines Zylinders übertragen. Im Gegensatz zum Zyklus G127, stellt die TNC das Werkzeug bei diesem Zyklus so an, dass die Wände bei aktiver Radiuskorrektur immer parallel zuein- ander verlaufen.
Seite 387 Zylinderradius, dem verwende- ten Werkzeug und der Nuttiefe. Je kleiner die Toleranz definiert ist, desto exakter wird die Nut, desto länger dauert aber auch die Nachbearbeitung. Empfehlung: Toleranz von 0.02 mm verwenden. 0: Funktion inaktiv HEIDENHAIN iTNC 530...
Seite 388 ZYLINDER-MANTEL Stegfräsen (Zyklus G129, Software-Option 1) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Mit diesem Zyklus können Sie einen auf der Abwicklung definierten Steg auf den Mantel eines Zylinders übertragen. Die TNC stellt das Werkzeug bei diesem Zyklus so an, dass die Wände bei aktiver Radi- uskorrektur immer parallel zueinander verlaufen.
Seite 389 Bearbeitungsebene Zylinder-Radius Q16: Radius des Zylinders, auf dem die Kontur bearbeitet werden soll Bemaßungsart? Grad =0 MM/INCH=1 Q17: Koordinaten der Drehachse im Unterprogramm in Grad oder mm (inch) programmieren Stegbreite Q20: Breite des herzustellenden Steges HEIDENHAIN iTNC 530...
Seite 390: Zylinder-Mantel Außenkontur Fräsen (Zyklus G139, Software-Option 1)
ZYLINDER-MANTEL Außenkontur fräsen (Zyklus G139, Software-Option 1) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Mit diesem Zyklus können Sie eine auf der Abwicklung definierte offene Kontur auf den Mantel eines Zylinders übertragen. Die TNC stellt das Werkzeug bei diesem Zyklus so an, dass die Wand der gefrä- sten Kontur bei aktiver Radiuskorrektur parallel zur Zylinderachse ver- läuft.
Seite 391 Vorschub Fräsen Q12: Vorschub bei Verfahrbewegun- gen in der Bearbeitungsebene Zylinder-Radius Q16: Radius des Zylinders, auf dem die Kontur bearbeitet werden soll Bemaßungsart? Grad =0 MM/INCH=1 Q17: Koordinaten der Drehachse im Unterprogramm in Grad oder mm (inch) programmieren HEIDENHAIN iTNC 530...
Seite 392: Beispiel: Überlagerte Konturen Vorbohren, Schruppen, Schlichten
Beispiel: Überlagerte Konturen vorbohren, schruppen, schlichten %C21 G71 * N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition Bohrer N30 G99 T1 L+0 R+6 * Werkzeug-Definition Schruppen/Schlichten N40 G99 T2 L+0 R+6 * Werkzeug-Aufruf Bohrer N50 T1 G17 S4000 * Werkzeug freifahren...
Seite 393 Zyklus-Aufruf Schlichten Tiefe N170 G124 SCHLICHTEN SEITE Zyklus-Definition Schlichten Seite Q9=+1 ;DREHSINN Q10=-5 ;ZUSTELL-TIEFE. Q11=100 ;VORSCHUB TIEFENZ. Q12=400 ;VORSCHUB RAEUMEN Q14=0 ;AUFMASS SEITE N180 G79 * Zyklus-Aufruf Schlichten Seite N190 G00 Z+250 M2 * Werkzeug freifahren, Programm-Ende HEIDENHAIN iTNC 530...
Seite 394 N200 G98 L1 * Kontur-Unterprogramm 1: Tasche links N210 I+25 J+50 * N220 G01 G42 X+10 Y+50 * N230 G02 X+10 * N240 G98 L0 * N250 G98 L2 * Kontur-Unterprogramm 2: Tasche rechts N260 I+65 J+50 * N270 G01 G42 X+90 Y+50 * N280 G02 X+90 * N290 G98 L0 * Kontur-Unterprogramm 3: Insel Viereckig links...
Seite 395: Beispiel: Kontur-Zug
N70 G125 KONTUR-ZUG Q1=-20 ;FRAESTIEFE Q3=+0 ;AUFMASS SEITE Q5=+0 ;KOOR. OBERFLAECHE Q7=+250 ;SICHERE HOEHE Q10=5 ;ZUSTELL-TIEFE Q11=100 ;VORSCHUB TIEFENZ. Q12=200 ;VORSCHUB FRAESEN Q15=+1 ;FRAESART N80 G79 M3 * Zyklus-Aufruf N90 G00 G90 Z+250 M2 * Werkzeug freifahren, Programm-Ende HEIDENHAIN iTNC 530...
Seite 396 N100 G98 L1 * Kontur-Unterprogramm N110 G01 G41 X+0 Y+15 * N120 X+5 Y+20 * N130 G06 X+5 Y+75 * N140 G01 Y+95 * N150 G25 R7,5 * N160 X+50 * N170 G25 R7,5 * N180 X+100 Y+80 * N190 G98 L0 * N99999999 %C25 G71 * 8 Programmieren: Zyklen...
Seite 397: Beispiel: Zylinder-Mantel Mit Zyklus G127
;FRAESTIEFE Q3=+0 ;AUFMASS SEITE Q6=2 ;SICHERHEITS-ABST. Q10=4 ;ZUSTELL-TIEFE Q11=100 ;VORSCHUB TIEFENZ. Q12=250 ;VORSCHUB FRAESEN Q16=25 ;RADIUS Q17=1 ;BEMASSUNGSART N60 C+0 M3 * Rundtisch vorpositionieren N70 G79 * Zyklus-Aufruf N80 G00 G90 Z+250 M2 * Werkzeug freifahren, Programm-Ende HEIDENHAIN iTNC 530...
Seite 398 N90 G98 L1 * Kontur-Unterprogramm N100 G01 G41 C+91,72 Z+20 * Angaben in der Drehachse in Grad; N110 C+114,65 Z+20 * Zeichnungsmaße umgerechnet von mm in Grad (157 mm = 360°) N120 G25 R7,5 * N130 G91+Z+40 * N140 G90 G25 R7,5 * N150 G91 C-45,86 * N160 G90 G25 R7,5 * N170 Z+20 *...
Seite 399: Beispiel: Zylinder-Mantel Mit Zyklus G128
Q6=2 ;SICHERHEITS-ABST. Q10=-4 ;ZUSTELL-TIEFE Q11=100 ;VORSCHUB TIEFENZ. Q12=250 ;VORSCHUB FRAESEN Q16=25 ;RADIUS Q17=1 ;BEMASSUNGSART Q20=10 ;NUTBREITE Q21=0.02 ;TOLERANZ N70 C+0 M3 * Rundtisch vorpositionieren N80 G79 * Zyklus-Aufruf N90 G00 G40 Y+250 M2 * Werkzeug freifahren, Programm-Ende HEIDENHAIN iTNC 530...
Seite 400 N100 G98 L1 * Kontur-Unterprogramm, Beschreibung der Mittelpunktsbahn N110 G01 G41 C+40 Z+0 * Angaben in der Drehachse in mm (Q17=1) N120 Z+35 * N130 C+60 Z+52,5 * N140 Z+70 * N150 G98 L0 * N99999999 %C28 G71 * 8 Programmieren: Zyklen...
Seite 401: Sl-Zyklen Mit Konturformel
Jedes Tiefen-Niveau wird ohne Werkzeug-Abheben gefräst; Inseln N99999999 %KREIS1 G71 * werden seitlich umfahren Der Radius von „Innen-Ecken“ ist programmierbar – das Werkzeug bleibt nicht stehen, Freischneide-Markierungen werden verhindert %KREIS31XY G71 * (gilt für äußerste Bahn beim Räumen und Seiten-Schlichten) HEIDENHAIN iTNC 530...
Seite 402: Programm Mit Konturdefinitionen Wählen
Beim Seiten-Schlichten fährt die TNC die Kontur auf einer tangentia- len Kreisbahn an Beim Tiefen-Schlichten fährt die TNC das Werkzeug ebenfalls auf einer tangentialen Kreisbahn an das Werkstück (z.B.: Spindelachse Z: Kreisbahn in Ebene Z/X) Die TNC bearbeitet die Kontur durchgehend im Gleichlauf bzw. im Gegenlauf Mit MP7420 legen Sie fest, wohin die TNC das Werkzeug am Ende der Zyklen G121 bis G124 positioniert.
Seite 403: Konturformel Eingeben
QC25 = QC1 \ QC2 Komplement des Konturgebietes z.B. Q12 = #Q11 Klammer auf z.B. QC12 = QC1 * (QC2 + QC3) Klammer zu z.B. QC12 = QC1 * (QC2 + QC3) Einzelne Kontur definieren z.B. QC12 = QC1 HEIDENHAIN iTNC 530...
Seite 404 Überlagerte Konturen Die TNC betrachtet grundsätzlich eine programmierte Kontur als Tasche. Mit den Funktionen der Konturformel haben Sie die Möglich- keit, eine Kontur in eine Insel umzuwandeln Taschen und Inseln können Sie zu einer neuen Kontur überlagern. Damit können Sie die Fläche einer Tasche durch eine überlagerte Tasche vergrößern oder eine Insel verkleinern.
Seite 405 In der Konturformel werden die Flächen A und B mit der Funktion “vereinigt mit“ verrechnet Konturdefinitions-Programm: N50 ... N60 ... N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“ * N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“ * N90 QC10 = QC1 | QC2 * N100 ... N110 ... HEIDENHAIN iTNC 530...
Seite 406: Kontur Abarbeiten Mit Sl-Zyklen
„Differenz“-Fläche Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden: Die Flächen A und B müssen in separaten Programmen ohne Radi- uskorrektur programmiert sein In der Konturformel wird die Fläche B mit der Funktion “geschnitten mit Komplement von“ von der Fläche A abgezogen Konturdefinitions-Programm: N50 ...
Seite 407: Beispiel: Überlagerte Konturen Mit Konturformel Schruppen Und Schlichten
N60 G00 G40 G90 Z+250 * Konturdefinitions-Programm festlegen N70 %:CNT: “MODEL“ * N80 G120 KONTUR-DATEN Allgemeine Bearbeitungs-Parameter festlegen Q1=-20 ;FRAESTIEFE Q2=1 ;BAHN-UEBERLAPPUNG Q3=+0.5 ;AUFMASS SEITE Q4=+0.5 ;AUFMASS TIEFE Q5=+0 ;KOOR. OBERFLAECHE Q6=2 ;SICHERHEITS-ABST. Q7=+100 ;SICHERE HOEHE Q8=0.1 ;RUNDUNGSRADIUS Q9=-1 ;DREHSINN HEIDENHAIN iTNC 530...
Seite 408 N90 G122 RAEUMEN Zyklus-Definition Räumen Q10=5 ;ZUSTELL-TIEFE Q11=100 ;VORSCHUB TIEFENZ. Q12=350 ;VORSCHUB RAEUMEN Q18=0 ;VORRAEUM-WERKZEUG Q19=150 ;VORSCHUB PENDELN Q208=750 ;VORSCHUB RUECKZUG N100 G79 M3 * Zyklus-Aufruf Räumen N110 T2 G17 S5000 * Werkzeug-Aufruf Schlichtfräser Zyklus-Definition Schlichten Tiefe N150 G123 SCHLICHTEN TIEFE Q11=100 ;VORSCHUB TIEFENZ.
Seite 409 N49 G01 X+73 * N99999999 %DREIECK G71 * %QUADRAT G71 * Konturbeschreibungs-Programm: Quadrat links N10 G01 X+27 Y+58 G40 * N20 G01 X+43 * N30 G01 Y+42 * N40 G01 X+27 * N50 G01 Y+58 * N99999999 %QUADRAT G71 * HEIDENHAIN iTNC 530...
Seite 410: Zyklen Zum Abzeilen
8.8 Zyklen zum Abzeilen Übersicht Die TNC stellt drei Zyklen zur Verfügung, mit denen Sie Flächen mit folgenden Eigenschaften bearbeiten können: Von einem CAD-/CAM-System erzeugt Eben rechteckig Eben schiefwinklig Beliebig geneigt In sich verwunden Zyklus Softkey Seite G60 3D-DATEN ABARBEITEN Seite 411 Zum Abzeilen von 3D-Daten in mehreren Zustellungen...
Seite 411 P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0 P07 2 P08 +5 P09 100 P10 350 M13 * Vorschub Fräsen 4: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min Zusatz-Funktion M: Optionale Eingabe einer Zusatz- Funktion, z.B. M13 HEIDENHAIN iTNC 530...
Seite 412 ABZEILEN (Zyklus G230) 1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen Position aus in der Bearbeitungsebene auf den Startpunkt 1; die TNC versetzt das Werkzeug dabei um den Werkzeug-Radius nach links und nach oben 2 Anschließend fährt das Werkzeug mit Eilgang in der Spindelachse auf Sicherheits-Abstand und danach im Vorschub Tiefenzustellung auf die programmierte Startposition in der Spindelachse 3 Danach fährt das Werkzeug mit dem programmierten Vorschub...
Seite 413 Beispiel: NC-Satz N71 G230 ABZEILEN Q225=+10 ;STARTPUNKT 1. ACHSE Q226=+12 ;STARTPUNKT 2. ACHSE Q227=+2.5 ;STARTPUNKT 3. ACHSE Q218=150 ;1. SEITEN-LAENGE Q219=75 ;2. SEITEN-LAENGE Q240=25 ;ANZAHL SCHNITTE Q206=150 ;VORSCHUB TIEFENZ. Q207=500 ;VORSCHUB FRAESEN Q209=200 ;VORSCHUB QUER Q200=2 ;SICHERHEITS-ABST. HEIDENHAIN iTNC 530...
Seite 414 REGELFLAECHE (Zyklus G231) 1 Die TNC positioniert das Werkzeug von der aktuellen Position aus mit einer 3D-Geradenbewegung auf den Startpunkt 2 Anschließend fährt das Werkzeug mit dem programmierten Vor- schub Fräsen auf den Endpunkt 3 Dort fährt die TNC das Werkzeug im Eilgang um den Werkzeug- Durchmesser in positive Spindelachsenrichtung und danach wie- der zurück zum Startpunkt 4 Am Startpunkt...
Seite 415 Hauptachse der Bearbeitungsebene Q235 Q232 3. Punkt 2. Achse Q232 (absolut): Koordinate des Punktes in der Nebenachse der Bearbeitungsebene N = Q240 3. Punkt 3. Achse Q233 (absolut): Koordinate des Punktes in der Spindelachse Q229 Q226 Q207 HEIDENHAIN iTNC 530...
Seite 416 Beispiel: NC-Sätze 4. Punkt 1. Achse Q234 (absolut): Koordinate des Punktes in der Hauptachse der Bearbeitungsebene N72 G231 REGELFLAECHE 4. Punkt 2. Achse Q235 (absolut): Koordinate des Q225=+0 ;STARTPUNKT 1. ACHSE Punktes in der Nebenachse der Bearbeitungsebene Q226=+5 ;STARTPUNKT 2. ACHSE 4.
Seite 417 8 Der Vorgang wiederholt sich, bis alle Zustellungen ausgeführt sind. Bei der letzten Zustellung wird lediglich das eingegebene Schlicht- aufmaß im Vorschub Schlichten abgefräst 9 Am Ende fährt die TNC das Werkzeug mit Eilgang zurück auf den 2. Sicherheits-Abstand HEIDENHAIN iTNC 530...
Seite 418 Strategie Q389=1 3 Danach fährt das Werkzeug mit dem programmierten Vorschub Fräsen auf den Endpunkt 2. Der Endpunkt liegt innerhalb der Flä- che, die TNC berechnet ihn aus dem programmierten Startpunkt, der programmierten Länge und dem Werkzeug-Radius 4 Die TNC versetzt das Werkzeug mit Vorschub Vorpositionieren quer auf den Startpunkt der nächsten Zeile;...
Seite 419 Vorschub Schlichten abgefräst 9 Am Ende fährt die TNC das Werkzeug mit Eilgang zurück auf den 2. Sicherheits-Abstand Beachten Sie vor dem Programmieren 2. Sicherheits-Abstand Q204 so eingeben, dass keine Kol- lision mit dem Werkstück oder Spannmitteln erfolgen kann. HEIDENHAIN iTNC 530...
Seite 420 Bearbeitungsstrategie (0/1/2) Q389: Festlegen, wie die TNC die Fläche bearbeiten soll: 0: Mäanderförmig bearbeiten, seitliche Zustellung im Positionier-Vorschub ausserhalb der zu bearbeiten- den Fläche 1: Mäanderförmig bearbeiten, seitliche Zustellung im Fräsvorschub innerhalb der zu bearbeitenden Fläche 2: Zeilenweise bearbeiten, Rückzug und seitliche Zustellung im Positionier-Vorschub Startpunkt 1.
Seite 421 Vorschub Vorpositionieren Q253: Verfahrgeschwin- digkeit des Werkzeugs beim Anfahren der Startposi- tion und beim Fahren auf die nächste Zeile in mm/ min; wenn Sie im Material quer fahren (Q389=1), dann fährt die TNC die Querzustellung mit Fräsvor- schub Q207 HEIDENHAIN iTNC 530...
Seite 422 Beispiel: NC-Sätze Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeugspitze und Startposition in der N70 G232 PLANFRAESEN Werkzeugachse. Wenn Sie mit Bearbeitungsstrate- gie Q389=2 fräsen, fährt die TNC im Sicherheits- Q389=2 ;STRATEGIE Abstand über der aktuellen Zustell-Tiefe den Start- Q225=+10 ;STARTPUNKT 1. ACHSE punkt auf der nächsten Zeile an Q226=+12 ;STARTPUNKT 2.
Seite 423: Beispiel: Abzeilen
;VORSCHUB TIEFENZ. Q207=400 ;VORSCHUB FRAESEN Q209=150 ;VORSCHUB QUER Q200=2 ;SICHERHEITS-ABST. N70 X-25 Y+0 M03 * Vorpositionieren in die Nähe des Startpunkts N80 G79 * Zyklus-Aufruf N90 G00 G40 Z+250 M02 * Werkzeug freifahren, Programm-Ende N99999999 %C230 G71 * HEIDENHAIN iTNC 530...
Seite 424: Zyklen Zur Koordinaten-Umrechnung
8.9 Zyklen zur Koordinaten- Umrechnung Übersicht Mit Koordinaten-Umrechnungen kann die TNC eine einmal program- mierte Kontur an verschiedenen Stellen des Werkstücks mit veränder- ter Lage und Größe ausführen. Die TNC stellt folgende Koordinaten- Umrechnungszyklen zur Verfügung: Zyklus Softkey Seite G54 NULLPUNKT Seite 425 Konturen verschieben direkt im Pro- gramm...
Seite 425: Nullpunkt-Verschiebung (Zyklus G54)
Die große Positions-Anzeige bezieht sich auf den aktiven (verscho- benen) Nullpunkt Alle in der zusätzlichen Status-Anzeige angezeigte Koordinaten (Positionen, Nullpunkte) beziehen sich auf den manuell gesetzten Bezugspunkt Beispiel: NC-Sätze N72 G54 G90 X+25 Y-12,5 Z+100 * N78 G54 G90 REF X+25 Y-12,5 Z+100 * HEIDENHAIN iTNC 530...
Seite 426: Nullpunkt-Verschiebung Mit Nullpunkt-Tabellen (Zyklus G53)
Nullpunkt-Tabellen aus der TNC 4xx, deren Koordinaten sich auf den Maschinen-Nullpunkt bezogen (MP7475 = 1), dürfen in der iTNC 530 nicht verwendet werden. Wenn Sie Nullpunkt-Verschiebungen mit Nullpunkt-Tabel- len einsetzen, dann verwenden Sie die Funktion Select Table, um die gewünschte Nullpunkt-Tabelle vom NC-Pro- gramm aus zu aktivieren.
Seite 427 ZEIGE .D drücken Gewünschte Tabelle wählen oder neuen Dateinamen eingeben Datei editieren. Die Softkey-Leiste zeigt dazu folgende Funktionen an: Funktion Softkey Tabellen-Anfang wählen Tabellen-Ende wählen Seitenweise blättern nach oben Seitenweise blättern nach unten Zeile einfügen (nur möglich am Tabellen-Ende) HEIDENHAIN iTNC 530...
Seite 428 Funktion Softkey Zeile löschen Eingegebene Zeile übernehmen und Sprung zur nächsten Zeile Eingebbare Anzahl von Zeilen (Nullpunkten) am Tabellenende anfügen Nullpunkt-Tabelle in einer Programmlauf-Betriebsart editieren In einer Programmlauf-Betriebsart können Sie die jeweils aktive Null- punkt-Tabelle wählen. Drücken Sie dazu den Softkey NULLPUNKT- TABELLE.
Seite 429 In der Datei-Verwaltung anderen Datei-Typ anzeigen lassen und gewünschte Datei wählen. Status-Anzeigen In der zusätzlichen Status-Anzeige werden folgende Daten aus der Nullpunkt-Tabelle angezeigt (siehe „Koordinaten-Umrechnungen” auf Seite 48): Name und Pfad der aktiven Nullpunkt-Tabelle Aktive Nullpunkt-Nummer Kommentar aus der Spalte DOC der aktiven Nullpunkt-Nummer HEIDENHAIN iTNC 530...
Seite 430 BEZUGSPUNKT SETZEN (Zyklus G247) Mit dem Zyklus BEZUGSPUNKT SETZEN können Sie einen in einer Preset-Tabelle definierten Nullpunkt als neuen Bezugspunkt aktivie- ren. Wirkung Nach einer Zyklus-Definition BEZUGSPUNKT SETZEN beziehen sich alle Koordinaten-Eingaben und Nullpunkt-Verschiebungen (absolute und inkrementale) auf den neuen Preset. Nummer für Bezugspunkt?: Nummer des Bezugspunk- tes aus der Preset-Tabelle angeben, der aktiviert wer- den soll...
Seite 431: Spiegeln (Zyklus G28)
Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das Element verlagert sich zusätzlich Wenn Sie nur eine Achse Spiegeln, ändert sich der Umlaufsinn bei den neuen Bearbeitungszyklen mit 200er Nummer. Bei älteren Bearbeitungszyklen, wie z.B. Zyklus G75/G76 TASCHENFRÄSEN, bleibt der Umlaufsinn gleich. HEIDENHAIN iTNC 530...
Seite 432 Gespiegelte Achse?: Achsen eingeben, die gespiegelt werden sollen; Sie können alle Achsen spiegeln – incl. Drehachsen – mit Ausnahme der Spindelachse und der dazugehörigen Nebenachse. Erlaubt ist die Ein- gabe von maximal drei Achsen Rücksetzen Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren. Beispiel: NC-Satz N72 G28 X Y * 8 Programmieren: Zyklen...
Seite 433 Achsen der Bearbeitungsebene, um die Drehung zu aktivieren. Drehung: Drehwinkel in Grad (°) eingeben. Eingabe- Bereich: -360° bis +360° (absolut G90 vor H oder inkremental G91 vor H) Rücksetzen Zyklus DREHUNG mit Drehwinkel 0° erneut programmieren. Beispiel: NC-Satz N72 G73 G90 H+25 * HEIDENHAIN iTNC 530...
Seite 434: Massfaktor (Zyklus G72)
MASSFAKTOR (Zyklus G72) Die TNC kann innerhalb eines Programms Konturen vergrößern oder verkleinern. So können Sie beispielsweise Schrumpf- und Aufmaß- Faktoren berücksichtigen. Wirkung Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er wirkt auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
Seite 435 TNC – ausgehend von der Nullstellung der Drehach- sen – den kürzeren Weg. Die Reihenfolge der Drehungen für die Berechnung der Lage der Ebene ist festgelegt: Zuerst dreht die TNC die A-Achse, danach die B- Achse und schließlich die C-Achse. HEIDENHAIN iTNC 530...
Seite 436 Zyklus 19 wirkt ab seiner Definition im Programm. Sobald Sie eine Achse im geschwenkten System verfahren, wirkt die Korrektur für diese Achse. Wenn die Korrektur in allen Achsen verrechnet werden soll, dann müssen Sie alle Achsen verfahren. Falls Sie die Funktion SCHWENKEN Programmlauf in der Betriebsart Manuell auf AKTIV gesetzt haben (siehe „Bearbeitungsebene schwenken (Software-Option 1)”, Seite 77) wird der in diesem Menü...
Seite 437 Seite 234. Auch Positionierungen mit Geradensätzen die sich auf das Maschinen- Koordinatensystem beziehen (Sätze mit M91 oder M92), lassen sich bei geschwenkter Bearbeitungsebene ausführen. Einschränkungen: Positionierung erfolgt ohne Längenkorrektur Positionierung erfolgt ohne Maschinengeometrie-Korrektur Werkzeug-Radiuskorrektur ist nicht erlaubt HEIDENHAIN iTNC 530...
Seite 438 Kombination mit anderen Koordinaten-Umrechnungszyklen Bei der Kombination von Koordinaten-Umrechnungszyklen ist darauf zu achten, dass das Schwenken der Bearbeitungsebene immer um den aktiven Nullpunkt erfolgt. Sie können eine Nullpunkt-Verschie- bung vor dem Aktivieren von Zyklus G80 durchführen: dann verschie- ben Sie das „maschinenfeste Koordinatensystem“. Falls Sie den Nullpunkt nach dem Aktivieren von Zyklus G80 verschie- ben, dann verschieben Sie das „geschwenkte Koordinatensystem“.
Seite 439 TNC den Bezugspunkt falsch. 5 Bezugspunkt-Setzen Manuell durch Ankratzen wie im ungeschwenkten System siehe „Bezugspunkt-Setzen (ohne 3D-Tastsystem)”, Seite 68 Gesteuert mit einem HEIDENHAIN 3D-Tastsystem (siehe Benutzer- Handbuch Tastsystem-Zyklen, Kapitel 2) Automatisch mit einem HEIDENHAIN 3D-Tastsystem (siehe Benut- zer-Handbuch Tastsystem-Zyklen, Kapitel 3)
Seite 440: Beispiel: Koordinaten-Umrechnungszyklen
Beispiel: Koordinaten-Umrechnungszyklen Programm-Ablauf Koordinaten-Umrechnungen im Hauptpro- gramm Bearbeitung im Unterprogramm, siehe „Unterprogramme”, Seite 473 45° %KOUMR G71 * N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition N20 G31 G90 X+130 Y+130 Z+0 * Werkzeug-Definition N30 G99 T1 L+0 R+1 * Werkzeug-Aufruf N40 T1 G17 S3500 * Werkzeug freifahren...
Seite 441 N220 X+20 * N230 X+10 Y-10 * N240 G25 R5 * N250 X-10 Y-10 * N260 X-20 * N270 Y+10 * N280 G40 G90 X+0 Y+0 * N290 G00 Z+20 * N300 G98 L0 * N99999999 %KOUMR G71 * HEIDENHAIN iTNC 530...
Seite 442 8.10 Sonder-Zyklen VERWEILZEIT (Zyklus G04) Der Programmlauf wird für die Dauer der VERWEILZEIT angehalten. Eine Verweilzeit kann beispielsweise zum Spanbrechen dienen. Wirkung Der Zyklus wirkt ab seiner Definition im Programm. Modal wirkende (bleibende) Zustände werden dadurch nicht beeinflusst, wie z.B. die Drehung der Spindel.
Seite 443 Das Programm rufen Sie auf mit N560 G00 X+20 Y+50 M99 * G79 (separater Satz) oder M99 (satzweise) oder M89 (wird nach jedem Positionier-Satz ausgeführt) Beispiel: Programm-Aufruf Aus einem Programm soll ein über Zyklus aufrufbares Programm 50 gerufen werden. HEIDENHAIN iTNC 530...
Seite 444: Spindel-Orientierung (Zyklus G36)
SPINDEL-ORIENTIERUNG (Zyklus G36) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. In den Bearbeitungszyklen 202, 204 und 209 wird intern Zyklus 13 verwendet. Beachten Sie in Ihrem NC-Pro- gramm, dass Sie ggf. Zyklus 13 nach einem der oben genannten Bearbeitungszyklen erneut programmieren müssen.
Seite 445 Wert 0 ein. Je größer Sie die Toleranz eingeben, desto mehr verklei- nert sich bei Kreisbewegungen im Regelfall der Kreis- durchmesser. Wenn an Ihrer Maschine der HSC-Filter aktiv ist (ggf. beim Maschinenhersteller nachfragen), kann der Kreis auch größer werden. HEIDENHAIN iTNC 530...
Seite 446 Toleranz der Bahnabweichung: Zulässige Konturab- weichung in mm (bei Inch-Programmen in Inch) Schlichten=0, Schruppen=1: Filter aktivieren: Eingabewert 0: Mit höherer Konturgenauigkeit fräsen. Die TNC verwendet die von Ihrem Maschinenhersteller defi- nierten Schlicht-Filtereinstellungen. Eingabewert 1: Mit höherer Vorschub-Geschwindigkeit fräsen. Die TNC verwendet die von Ihrem Maschinenher- steller definierten Schrupp-Filtereinstellungen Toleranz für Drehachsen: Zulässige Positionsabwei- chung von Drehachsen in Grad bei aktivem M128.
Seite 447: Programmieren: Sonderfunktionen
Programmieren: Sonderfunktionen...
Seite 448 9.1 Die PLANE-Funktion: Schwenken der Bearbeitung- sebene (Software-Option 1) Einführung Die Funktionen zum Schwenken der Bearbeitungsebene müssen von Ihrem Maschinenhersteller freigegeben sein! Die PLANE-Funktion können Sie grundsätzlich nur an Maschinen einsetzen, die über mindestens zwei Schwenkachsen (Tisch oder/und Kopf) verfügen. Mit der PLANE-Funktion (engl.
Seite 449 PLANE-Funktion festlegen” auf Seite 464) Die Funktion Ist-Position übernehmen ist bei aktiver geschwenkter Bearbeitungsebene nicht möglich. Wenn Sie die PLANE-Funktion bei aktivem M120 verwen- den, dann hebt die TNC die Radius-Korrektur und damit auch die Funktion M120 automatisch auf. HEIDENHAIN iTNC 530...
Seite 450: Plane-Funktion Definieren
PLANE-Funktion definieren Softkey-Leiste mit Sonderfunktionen einblenden TNC Sonderfunktionen wählen: Softkey SPEZIELLE TNC FUNKT. drücken PLANE-Funktion wählen: Softkey BEARB.-EBENE SCHWENKEN drücken: Die TNC zeigt in der Softkey- Leiste die zur Verfügung stehenden Definitionsmög- lichkeiten an Funktion wählen bei aktiver Animation Animation einschalten: Softkey ANIMATION WÄHLEN EIN/AUS auf EIN stellen Animation für die verschiedenen Definitionsmöglichkeiten starten: Einen der zur Verfügung stehenden Softkeys drücken, die TNC hin-...
Seite 451: Plane-Funktion Rücksetzen
Seite 465) Eingabe beenden: Taste END drücken Die Funktion PLANE RESET setzt die aktive PLANE-Funktion – oder einen aktiven Zyklus 19 – vollständig zurück (Winkel = 0 und Funktion inaktiv). Eine Mehrfachdefinition ist nicht erforderlich. HEIDENHAIN iTNC 530...
Seite 452: Anwendung
9.2 Bearbeitungsebene über Raumwinkel definieren: PLANE SPATIAL Anwendung Raumwinkel definieren eine Bearbeitungsebene durch bis zu drei Dre- hungen um das maschinenfesten Koordinatensystems. Die Rei- henfolge der Drehungen ist fest eingestellt und erfolgt zunächst um die Achse A, dann um B, dann um C (die Funktionsweise entspricht der des Zyklus 19, sofern die Eingaben im Zyklus 19 auf Raumwinkel gestellt waren).
Seite 453: Eingabeparameter
PLANE-Funktion festlegen” auf Seite 464) Verwendete Abkürzungen Abkürzung Bedeutung Engl. spatial = räumlich SPATIAL spatial A: Drehung um X-Achse spatial B: Drehung um Y-Achse spatial C: Drehung um Z-Achse Beispiel: NC-Satz N50 PLANE SPATIAL SPA+27 SPB+0 SPC+45 ... HEIDENHAIN iTNC 530...
Seite 454 9.3 Bearbeitungsebene über Projektionswinkel definieren: PLANE PROJECTED Anwendung Projektionswinkel definieren eine Bearbeitungsebene durch die Angabe von zwei Winkeln, die Sie durch Projektion der 1. Koordinaten- ebene (Z/X bei Werkzeugachse Z) und der 2. Koordinatenebene (Y/Z bei Werkzeugachse Z) in die zu definierende Bearbeitungsebene ermitteln können.
Seite 455 PLANE-Funktion festlegen” auf Seite 464) Verwendete Abkürzungen Abkürzung Bedeutung PROJECTED Engl. projected = projiziert principle plane: Hauptebene PROPR Beispiel: NC-Satz PROMIN minor plane: Nebenebene N50 PLANE PROJECTED PROPR+24 PROMIN+24 PRO PROROT Engl. rotation: Rotation ROT+30 ... HEIDENHAIN iTNC 530...
Seite 456 9.4 Bearbeitungsebene über Eulerwinkel definieren: PLANE EULER Anwendung Eulerwinkel definieren eine Bearbeitungsebene durch bis zu drei Dre- hungen um das jeweils geschwenkte Koordinatensystem. Die drei Eulerwinkel wurden vom Schweizer Mathematiker Euler definiert. Übertragen auf das Maschinen-Koordinatensystem ergeben sich fol- gende Bedeutungen: Präzessionswinkel Drehung des Koordinatensystems um die Z- EULPR...
Seite 457 EULPR Koordinatensystems um die Z-Achse beschreibt EULNU Nutationswinkel: Winkel, der die Drehung des Koordinatensystems um die durch den Präzessi- onswinkel verdrehte X-Achse beschreibt EULROT Rotations-Winkel: Winkel, der die Drehung der geschwenkten Bearbeitungsebene um die geschwenkte Z-Achse beschreibt HEIDENHAIN iTNC 530...
Seite 458: Bearbeitungsebene Über Zwei
9.5 Bearbeitungsebene über zwei Vektoren definieren: PLANE VECTOR Anwendung Die Definition einer Bearbeitungsebene über zwei Vektoren können Sie dann verwenden, wenn Ihr CAD-System den Basisvektor und den Normalenvektor der geschwenkten Bearbeitungsebene berechnen kann. Eine normierte Eingabe ist nicht erforderlich. Die TNC berechnet die Normierung intern, so dass Sie Werte zwischen -99.999999 und +99.999999 eingeben können.
Seite 459 NC-Satz N50 PLANE VECTOR BX0.8 BY-0.4 BZ- 0.4472 NX0.2 NY0.2 NZ0.9592 ... Verwendete Abkürzungen Abkürzung Bedeutung Englisch vector = Vektor VECTOR BX, BY, BZ Basisvektor: X-, Y- und Z-Komponente NX, NY, NZ Normalenvektor: X-, Y- und Z-Komponente HEIDENHAIN iTNC 530...
Seite 460: Bearbeitungsebene Über Drei
9.6 Bearbeitungsebene über drei Punkte definieren: PLANE POINTS Anwendung Eine Bearbeitungsebene lässt sich eindeutig definieren durch die Angabe dreier beliebiger Punkte P1 bis P3 dieser Ebene. Diese Möglichkeit ist in der Funktion PLANE POINTS realisiert. Beachten Sie vor dem Programmieren Die Verbindung von Punkt 1 zu Punkt 2 legt die Richtung der geschwenkten Hauptachse fest (X bei Werkzeug- achse Z).
Seite 461 3. Ebenenpunktes (siehe Bild rechts unten) Weiter mit den Positioniereigenschaften (siehe „Posi- tionierverhalten der PLANE-Funktion festlegen” auf Seite 464) NC-Satz N50 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X+0 P3Y+41 P3Z+32.5 ... Verwendete Abkürzungen Abkürzung Bedeutung POINTS Englisch points = Punkte HEIDENHAIN iTNC 530...
Seite 462: Bearbeitungsebene Über Einen Einzelnen, Inkrementalen Raumwinkel Definieren
9.7 Bearbeitungsebene über einen einzelnen, inkrementalen Raumwinkel definieren: PLANE RELATIVE Anwendung Den inkrementalen Raumwinkel verwenden Sie dann, wenn eine bereits aktive geschwenkte Bearbeitungsebene durch eine weitere Drehung geschwenkt werden soll. Beispiel 45° Fase an einer geschwenkten Ebene anbringen. Beachten Sie vor dem Programmieren Der definierte Winkel wirkt immer bezogen auf die aktive Bearbeitungsebene, ganz gleich mit welcher Funktion Sie diese aktiviert haben.
Seite 463: Verwendete Abkürzungen
Softkey wählen. Einga- bebereich: -359.9999° bis +359.9999° Weiter mit den Positioniereigenschaften (siehe „Posi- tionierverhalten der PLANE-Funktion festlegen” auf Seite 464) Beispiel: NC-Satz N50 PLANE RELATIV SPB-45 ... Verwendete Abkürzungen Abkürzung Bedeutung RELATIV Englisch relative = bezogen auf HEIDENHAIN iTNC 530...
Seite 464: Übersicht
9.8 Positionierverhalten der PLANE-Funktion festlegen Übersicht Unabhängig davon, welche PLANE-Funktion Sie verwenden um die geschwenkte Bearbeitungsebene zu definieren, stehen folgende Funktionen zum Positionierverhalten immer zur Verfügung: Automatisches Einschwenken Auswahl von alternativen Schwenkmöglichkeiten Auswahl der Transformationsart 9 Programmieren: Sonderfunktionen...
Seite 465: Automatisches Einschwenken: (Eingabe Zwingend Erforderlich)
Parameter Abstand Drehpunkt von WZ-Spitze und Vorschub? F= zu definieren. Wenn Sie die Option TURN (PLANE- Funktion soll automatisch ohne Ausgleichsbewegung einschwenken) gewählt haben, ist noch der nachfolgend erklärte Parameter Vor- schub? F= zu definieren. HEIDENHAIN iTNC 530...
Seite 466 Abstand Drehpunkt von WZ-Spitze (inkremental): Die TNC schwenkt das Werkzeug (den Tisch) um die Werkzeugspitze ein. Über den Parameter ABST verlagern Sie den Drehpunkt der Einschwenkbewe- gung bezogen auf die aktuelle Position der Werkzeugspitze. Beachten Sie! Wenn das Werkzeug vor dem Einschwenken auf dem angegebenen Abstand zum Werkstück steht, dann steht das Werkzeug auch nach dem Einschwenken rela- tiv gesehen auf der gleichen Position (siehe Bild rechts...
Seite 467 N120 G00 G40 Z+250 * N130 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY * PLANE-Funktion definieren und aktivieren N140 G01 F2000 A+Q120 C+Q122 * Drehachse positionieren mit den von der TNC berechneten Werten Bearbeitung in der geschwenkten Ebene definieren HEIDENHAIN iTNC 530...
Seite 468: Auswahl Von Alternativen Schwenkmöglichkeiten: Seq +/- (Eingabe Optional)
Auswahl von alternativen Schwenk- möglichkeiten: SEQ +/– (Eingabe optional) Aus der von Ihnen definierten Lage der Bearbeitungsebene muss die TNC die dazu passende Stellung der an Ihrer Maschine vorhandenen Drehachsen berechnen. In der Regel ergeben sich immer zwei Lösungsmöglichkeiten. Über den Schalter SEQ stellen Sie ein, welche Lösungsmöglichkeit die TNC verwenden soll: SEQ+ positioniert die Masterachse so, dass sie einen positiven Win- kel einnimmt.
Seite 469: Auswahl Der Transformationsart (Eingabe Optional)
Koordinatensystem auf den definierten Schwenkwin- kel drehen soll. Der Rundtisch wird nicht bewegt, die Kompensation der Drehung erfolgt rechnerisch TABLE ROT legt fest, dass die PLANE-Funktion den Rundtisch auf den definierten Schwenkwinkel posi- tionieren soll. Die Kompensation erfolgt durch eine Werkstück-Drehung HEIDENHAIN iTNC 530...
Seite 470: Sturzfräsen In Der Geschwenkten Ebene
9.9 Sturzfräsen in der geschwenkten Ebene Funktion In Verbindung mit den neuen PLANE-Funktionen und M128 können Sie in einer geschwenkten Bearbeitungsebene sturzfräsen. Hierfür ste- hen zwei Definitionsmöglichkeiten zur Verfügung: Sturzfräsen durch inkrementales Verfahren einer Drehachse Sturzfräsen über Normalenvektoren (nur Klartext-Dialog) Sturzfräsen in der geschwenkten Ebene funktioniert nur mit Radiusfräsern.
Seite 471: Programmieren: Unterprogramme Und Programmteil-Wiederholungen
Programmieren: Unterprogramme und Pro- grammteil-Wiederholungen...
Seite 472 10.1 Unterprogramme und Programmteil-Wiederholungen kennzeichnen Einmal programmierte Bearbeitungsschritte können Sie mit Unterpro- grammen und Programmteil-Wiederholungen wiederholt ausführen lassen. Label Unterprogramme und Programmteil-Wiederholungen beginnen im Bearbeitungsprogramm mit der Marke G98 L. L ist eine Abkürzung für label (engl. für Marke, Kennzeichnung). LABEL erhalten eine Nummer zwischen 1 und 999 oder einen von Ihnen definierbaren Namen.
Seite 473: Unterprogramme
Unterprogramms eingeben, mit Taste ENT bestäti- gen. Wenn Sie LABEL-Namen verwenden wollen: Taste “ drücken, um zur Texteingabe zu wechseln Wiederholung REP: „,0“ eingeben, mit Taste ENT bestätigen L0,0 ist nicht erlaubt, da es dem Aufruf eines Unterpro- gramm-Endes entspricht. HEIDENHAIN iTNC 530...
Seite 474: Programmteil-Wiederholung Programmieren
10.3 Programmteil-Wiederholungen Label G98 Programmteil-Wiederholungen beginnen mit der Marke G98 L. Eine Programmteil-Wiederholung schließt mit Ln,m ab. m ist die Anzahl der Wiederholungen. Arbeitsweise 1 Die TNC führt das Bearbeitungs-Programm bis zum Ende des Pro- grammteils (L1,2) aus 2 Anschließend wiederholt die TNC den Programmteil zwischen dem aufgerufenen Label und dem Label-Aufruf L 1,2 so oft, wie Sie hinter dem Komma angegeben haben 3 Danach arbeitet die TNC das Bearbeitungs-Programm weiter ab...
Seite 475 TNC keine Label’s N99999 % A G71 * N99999 % B G71 * Das aufgerufene Programm darf keine Zusatz-Funktion M2 oder M30 enthalten Das aufgerufene Programm darf keinen Aufruf mit % ins aufrufende Programm enthalten (Endlosschleife) HEIDENHAIN iTNC 530...
Seite 476: Beliebiges Programm Als Unterprogramm Aufrufen
Beliebiges Programm als Unterprogramm aufrufen Funktionen zum Programm-Aufruf wählen: Taste PGM CALL drücken Softkey PROGRAMM drücken Vollständigen Pfadnamen des aufzurufenden Pro- gramms eingeben, mit Taste END bestätigen Das aufgerufene Programm muss auf der Festplatte der TNC gespeichert sein. Wenn Sie nur den Programm-Namen eingeben, muss das aufgerufene Programm im selben Verzeichnis stehen wie das rufende Programm.
Seite 477: Unterprogramm Im Unterprogramm
N390 L2,0 * Unterprogramm bei G98 L2 wird aufgerufen N450 G98 L0 * Ende von Unterprogramm 1 N460 G98 L2 * Anfang von Unterprogramm 2 N620 G98 L0 * Ende von Unterprogramm 2 N99999999 %UPGMS G71 * HEIDENHAIN iTNC 530...
Seite 478: Programmteil-Wiederholungen Wiederholen
Programm-Ausführung 1 Hauptprogramm UPGMS wird bis Satz N170 ausgeführt 2 Unterprogramm 1 wird aufgerufen und bis Satz N390 ausgeführt 3 Unterprogramm 2 wird aufgerufen und bis Satz N620 ausgeführt. Ende von Unterprogramm 2 und Rücksprung zum Unterpro- gramm, von dem es aufgerufen wurde 4 Unterprogramm 1 wird von Satz N400 bis Satz N450 ausgeführt.
Seite 479: Unterprogramm Wiederholen
2 Unterprogramm 2 wird aufgerufen und ausgeführt 3 Programmteil zwischen Satz N120 und Satz N100 wird 2 mal wie- derholt: Unterprogramm 2 wird 2 mal wiederholt 4 Hauptprogramm UPGREP wird von Satz N130 bis Satz N190 ein- mal ausgeführt; Programm-Ende HEIDENHAIN iTNC 530...
Seite 480: Beispiel: Konturfräsen In Mehreren Zustellungen
Beispiel: Konturfräsen in mehreren Zustellungen Programm-Ablauf Werkzeug vorpositionieren auf Oberkante Werk- stück Zustellung inkremental eingeben Konturfräsen Zustellung und Konturfräsen wiederholen 60° %PGMWDH G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition N30 G99 T1 L+0 R+7,5 * Werkzeug-Aufruf N40 T1 G17 S3500 * Werkzeug freifahren...
Seite 481 N180 H+180 * Kontur verlassen N190 G27 R5 F500 * Freifahren N200 G40 R+60 H+180 F1000 * Rücksprung zu Label 1; insgesamt viermal N210 L1,4 * Werkzeug freifahren, Programm-Ende N220 G00 Z+250 M2 * N99999999 %PGMWDH G71 * HEIDENHAIN iTNC 530...
Seite 482: Beispiel: Bohrungsgruppen
Beispiel: Bohrungsgruppen Programm-Ablauf Bohrungsgruppen anfahren im Hauptprogramm Bohrungsgruppe aufrufen (Unterprogramm 1) Bohrungsgruppe nur einmal im Unterprogramm 1 programmieren %UP1 G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition N30 G99 T1 L+0 R+2,5 * Werkzeug-Aufruf N40 T1 G17 S3500 * Werkzeug freifahren...
Seite 483 Bohrung 2 anfahren, Zyklus aufrufen N160 G91 X+20 M99 * Bohrung 3 anfahren, Zyklus aufrufen N170 Y+20 M99 * Bohrung 4 anfahren, Zyklus aufrufen N180 X-20 G90 M99 * Ende des Unterprogramms 1 N190 G98 L0 * N99999999 %UP1 G71 * HEIDENHAIN iTNC 530...
Seite 484: Beispiel: Bohrungsgruppe Mit Mehreren Werkzeugen
Beispiel: Bohrungsgruppe mit mehreren Werkzeugen Programm-Ablauf Bearbeitungs-Zyklen programmieren im Haupt- programm Komplettes Bohrbild aufrufen (Unterprogramm 1) Bohrungsgruppen anfahren im Unterprogramm 1, Bohrungsgruppe aufrufen (Unterprogramm 2) Bohrungsgruppe nur einmal im Unterprogramm 2 programmieren %UP2 G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * Werkzeug-Definition Zentrierbohrer N30 G99 T1 L+0 R+4 *...
Seite 485 Bohrung 2 anfahren, Zyklus aufrufen N300 G91 X+20 M99 * Bohrung 3 anfahren, Zyklus aufrufen N310 Y+20 M99 * Bohrung 4 anfahren, Zyklus aufrufen N320 X-20 G90 M99 * Ende des Unterprogramms 2 N330 G98 L0 * N340 %UP2 G71 * HEIDENHAIN iTNC 530...
Seite 487: Programmieren: Q-Parameter
Programmieren: Q-Parameter HEIDENHAIN iTNC 530...
Seite 488: Prinzip Und Funktionsübersicht
11.1 Prinzip und Funktionsübersicht Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von Zah- lenwerten Platzhalter ein: die Q-Parameter. Q-Parameter stehen beispielsweise für Koordinatenwerte Vorschübe Drehzahlen Zyklus-Daten Außerdem können Sie mit Q-Parametern Konturen programmieren, die über mathematische Funktionen bestimmt sind oder die Ausfüh- rung von Bearbeitungsschritten von logischen Bedingungen abhängig machen.
Seite 489: Q-Parameter-Funktionen Aufrufen
Taste). Dann zeigt die TNC folgende Softkeys: Funktionsgruppe Softkey Seite Mathematische Grundfunktionen Seite 491 Winkelfunktionen Seite 494 Wenn/dann-Entscheidungen, Sprünge Seite 496 Sonstige Funktionen Seite 499 Formel direkt eingeben Seite 503 Funktion zur Bearbeitung komplexer Kon- Seite 401 turen HEIDENHAIN iTNC 530...
Seite 490: Teilefamilien - Q-Parameter Statt Zahlenwerte
11.2 Teilefamilien – Q-Parameter statt Zahlenwerte Mit der Q-Parameter-Funktion D0: ZUWEISUNG können Sie Q-Para- metern Zahlenwerte zuweisen. Dann setzen Sie im Bearbeitungs-Pro- gramm statt dem Zahlenwert einen Q-Parameter ein. NC-Beispielsätze N150 D00 Q10 P01 +25 * Zuweisung Q10 erhält den Wert 25 N250 G00 X +Q10 * entspricht G00 X +25...
Seite 491 Wurzel aus einer Zahl ziehen und zuweisen Verboten: Wurzel aus negativem Wert! Rechts vom „=“-Zeichen dürfen Sie eingeben: zwei Zahlen zwei Q-Parameter eine Zahl und einen Q-Parameter Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie beliebig mit Vorzeichen versehen. HEIDENHAIN iTNC 530...
Seite 492: Grundrechenarten Programmieren
Grundrechenarten programmieren Eingabebeispiel 1: Q-Parameter-Funktionen wählen: Taste Q drücken Mathematische Grundfunktionen wählen: Softkey GRUNDFUNKT. drücken Q-Parameter-Funktion ZUWEISUNG wählen: Softkey D0 X = Y drücken PARAMETER-NR. FÜR ERGEBNIS? Nummer des Q-Parameters eingeben: 5 1. WERT ODER PARAMETER? Q5 den Zahlenwert 10 zuweisen Beispiel: NC-Satz N16 D00 P01 +10 * 11 Programmieren: Q-Parameter...
Seite 493 PARAMETER-NR. FÜR ERGEBNIS? Nummer des Q- Parameters eingeben: 12 1. WERT ODER PARAMETER? Q5 als ersten Wert eingeben 2. WERT ODER PARAMETER? 7 als zweiten Wert eingeben Beispiel: NC-Satz N17 D03 Q12 P01 +Q5 P02 +7 * HEIDENHAIN iTNC 530...
Seite 494: Winkelfunktionen (Trigonometrie)
11.4 Winkelfunktionen (Trigonometrie) Definitionen Sinus, Cosinus und Tangens entsprechen den Seitenverhältnissen eines rechtwinkligen Dreiecks. Dabei entspricht sin α = a / c Sinus: cos α = b / c Cosinus: Tangens: tan α = a / b = sin α / cos α Dabei ist c die Seite gegenüber dem rechten Winkel α...
Seite 495: Winkelfunktionen Programmieren
Länge aus zwei Werten bilden und zuweisen D13: WINKEL z.B. D13 Q20 P01 +10 P02 -Q1 * Winkel mit arctan aus zwei Seiten oder sin und cos des Winkels (0 < Winkel < 360°) bestimmen und zuweisen HEIDENHAIN iTNC 530...
Seite 496: Wenn/Dann-Entscheidungen Mit Q-Parametern
11.5 Wenn/dann-Entscheidungen mit Q-Parametern Anwendung Bei Wenn/dann-Entscheidungen vergleicht die TNC einen Q-Parame- ter mit einem anderen Q-Parameter oder einem Zahlenwert. Wenn die Bedingung erfüllt ist, dann setzt die TNC das Bearbeitungs-Programm an dem Label fort, der hinter der Bedingung programmiert ist (Label siehe „Unterprogramme und Programmteil-Wiederholungen kenn- zeichnen”, Seite 472).
Seite 497: Verwendete Abkürzungen Und Begriffe
Verwendete Abkürzungen und Begriffe (engl.): Wenn (engl. equal): Gleich (engl. not equal): Nicht gleich (engl. greater than): Größer als (engl. less than): Kleiner als GOTO (engl. go to): Gehe zu HEIDENHAIN iTNC 530...
Seite 498: Q-Parameter Kontrollieren Und Ändern
11.6 Q-Parameter kontrollieren und ändern Vorgehensweise Sie können Q-Parameter beim Erstellen, Testen und Abarbeiten in den Betriebsarten Programm Einspeichern/Editieren, Programm Test, Pro- grammlauf Satzfolge und Programmlauf Einzelsatz kontrollieren und auch ändern. Ggf. Programmlauf abbrechen (z.B. externe STOP-Taste und Soft- key INTERNER STOP drücken) bzw. Programm-Test anhalten Q-Parameter-Funktionen aufrufen: Taste Q bzw.
Seite 499: Zusätzliche Funktionen
Die zusätzlichen Funktionen erscheinen mit Druck auf den Softkey SONDER-FUNKT. Die TNC zeigt folgende Softkeys: Funktion Softkey Seite D14:ERROR Seite 500 Fehlermeldungen ausgeben D15:PRINT Seite 502 Texte oder Q-Parameter-Werte unforma- tiert ausgeben FD19:PLC Seite 502 Werte an die PLC übergeben HEIDENHAIN iTNC 530...
Seite 500 Mit der Funktion D14: ERROR können Sie programmgesteuert 1005 Anfangs-Position falsch Meldungen ausgeben lassen, die vom Maschinenhersteller bzw. von HEIDENHAIN vorprogrammiert sind: Wenn die TNC im Programmlauf 1006 DREHUNG nicht erlaubt oder Programm-Test zu einem Satz mit D 14 kommt, so unterbricht sie...
Seite 501 Q303 im Messzyklus undefiniert! 1079 Werkzeugachse nicht erlaubt 1080 Berechnete Werte fehlerhaft 1087 Messpunkte widersprüchlich 1082 Sichere Höhe falsch eingegeben 1083 Eintauchart widersprüchlich 1084 Bearbeitungszyklus nicht erlaubt 1085 Zeile ist schreibgeschützt 1086 Aufmaß größer als Tiefe 1087 Kein Spitzenwinkel definiert HEIDENHAIN iTNC 530...
Seite 502 D15: PRINT: Texte oder Q-Parameter- Werte ausgeben Datenschnittstelle einrichten: Im Menüpunkt PRINT bzw. PRINT-TEST legen Sie den Pfad fest, auf dem die TNC die Texte oder Q-Parameter-Werte speichern soll, siehe „Zuweisung”, Seite 552. Mit der Funktion D15: PRINT können Sie Werte von Q-Parametern und Fehlermeldungen über die Datenschnittstelle ausgeben, zum Bei- spiel an einen Drucker.
Seite 503: Formel Direkt Eingeben
Tangens eines Winkels z.B. Q46 = TAN 45 Arcus-Sinus Umkehrfunktion des Sinus; Winkel bestimmen aus dem Verhältnis Gegenkathete/Hypotenuse z.B. Q10 = ASIN 0,75 Arcus-Cosinus Umkehrfunktion des Cosinus; Winkel bestimmen aus dem Verhältnis Ankathete/Hypotenuse z.B. Q11 = ACOS Q40 HEIDENHAIN iTNC 530...
Seite 504 Verknüpfungs-Funktion Softkey Arcus-Tangens Umkehrfunktion des Tangens; Winkel bestimmen aus dem Verhältnis Gegenkathete/Ankathete z.B. Q12 = ATAN Q50 Werte potenzieren z.B. Q15 = 3^3 Konstante Pl (3,14159) z.B. Q15 = PI Logarithmus Naturalis (LN) einer Zahl bilden Basiszahl 2,7183 z.B. Q15 = LN Q11 Logarithmus einer Zahl bilden, Basiszahl 10 z.B.
Seite 505: Rechenregeln
1. Rechenschritt 10 quadrieren = 100 2. Rechenschritt 3 mit 3 potenzieren = 27 3. Rechenschritt 100 – 27 = 73 Distributivgesetz Gesetz der Verteilung beim Klammerrechnen a * (b + c) = a * b + a * c HEIDENHAIN iTNC 530...
Seite 506: Eingabe-Beispiel
Eingabe-Beispiel Winkel berechnen mit arctan aus Gegenkathete (Q12) und Ankathete (Q13); Ergebnis Q25 zuweisen: Q-Parameter-Funktionen wählen: Taste Q drücken Formel-Eingaben wählen: Softkey FORMEL drücken PARAMETER-NR. FÜR ERGEBNIS? Parameter-Nummer eingeben Softkey-Leiste weiterschalten und Arcus-Tangens- Funktion wählen Softkey-Leiste weiterschalten und Klammer öffnen Q-Parameter Nummer 12 eingeben Division wählen Q-Parameter Nummer 13 eingeben...
Seite 507: Vorbelegte Q-Parameter
Der Wert des Parameters Q109 hängt von der aktuellen Werkzeug- achse ab: Werkzeugachse Parameter-Wert Keine Werkzeugachse definiert Q109 = –1 X-Achse Q109 = 0 Y-Achse Q109 = 1 Z-Achse Q109 = 2 U-Achse Q109 = 6 V-Achse Q109 = 7 W-Achse Q109 = 8 HEIDENHAIN iTNC 530...
Seite 508: Maßangaben Im Programm: Q113
Spindelzustand: Q110 Der Wert des Parameters Q110 hängt von der zuletzt programmierten M-Funktion für die Spindel ab: M-Funktion Parameter-Wert Kein Spindelzustand definiert Q110 = –1 M03: Spindel EIN, Uhrzeigersinn Q110 = 0 M04: Spindel EIN, Gegenuhrzeigersinn Q110 = 1 M05 nach M03 Q110 = 2 M05 nach M04 Q110 = 3...
Seite 509: Koordinaten Nach Antasten Während Des Programmlaufs
MP100 Ist-Sollwert-Abweichung bei automatischer Werkzeug-Vermessung mit dem TT 130 Ist-Soll-Abweichung Parameter-Wert Werkzeug-Länge Q115 Werkzeug-Radius Q116 Schwenken der Bearbeitungsebene mit Werkstück-Winkeln: von der TNC berechnete Koordinaten für Drehachsen Koordinaten Parameter-Wert A-Achse Q120 B-Achse Q121 C-Achse Q122 HEIDENHAIN iTNC 530...
Seite 510: Messergebnisse Von Tastsystem-Zyklen
Messergebnisse von Tastsystem-Zyklen (siehe auch Benutzer-Handbuch Tastsystem-Zyklen) Gemessene Istwerte Parameter-Wert Winkel einer Geraden Q150 Mitte in der Hauptachse Q151 Mitte in der Nebenachse Q152 Durchmesser Q153 Taschenlänge Q154 Taschenbreite Q155 Länge in der im Zyklus gewählten Achse Q156 Lage der Mittelachse Q157 Winkel der A-Achse Q158...
Seite 511 Merker für Zyklen (Bearbeitungsbilder) Q197 Nummer des aktiven Tastsystem-Zyklus Q198 Status Werkzeug-Vermessung mit TT Parameter-Wert Werkzeug innerhalb Toleranz Q199 = 0,0 Werkzeug ist verschlissen (LTOL/RTOL Q199 = 1,0 überschritten) Werkzeug ist gebrochen (LBREAK/RBREAK Q199 = 2,0 überschritten) HEIDENHAIN iTNC 530...
Seite 512: Beispiel: Ellipse
Beispiel: Ellipse Programm-Ablauf Die Ellipsen-Kontur wird durch viele kleineGera- denstücke angenähert (über Q7 definierbar). Je mehr Berechnungsschritte definiert sind, desto glatter wird die Kontur Die Fräsrichtung bestimmen Sie über den Start- und Endwinkel in der Ebene: Bearbeitungsrichtung im Uhrzeigersinn: Startwinkel > Endwinkel Bearbeitungsrichtung im Gegen-Uhrzeigersinn: Startwinkel <...
Seite 513 Abfrage ob unfertig, wenn ja dann Rücksprung zu Label 1 N380 G73 G90 H+0 * Drehung rücksetzen N390 G54 X+0 Y+0 * Nullpunkt-Verschiebung rücksetzen N400 G00 G40 Z+Q12 * Auf Sicherheits-Abstand fahren N410 G98 L0 * Unterprogramm-Ende N99999999 %ELLIPSE G71 * HEIDENHAIN iTNC 530...
Seite 514: Beispiel: Zylinder Konkav Mit Radiusfräser
Beispiel: Zylinder konkav mit Radiusfräser Programm-Ablauf Programm funktioniert nur mit Radiusfräser, die Werkzeuglänge bezieht sich auf das Kugelzen- trum Die Zylinder-Kontur wird durch viele kleine Gera- denstücke angenähert (über Q13 definierbar). Je mehr Schnitte definiert sind, desto glatter wird die Kontur Der Zylinder wird in Längsschnitten (hier: Parallel zur Y-Achse) gefräst Die Fräsrichtung bestimmen Sie über den Start-...
Seite 515 Abfrage ob unfertig, wenn ja dann Rücksprung zu LBL 1 N430 G98 L99 * N440 G73 G90 H+0 * Drehung rücksetzen N450 G54 X+0 Y+0 Z+0 * Nullpunkt-Verschiebung rücksetzen N460 G98 L0 * Unterprogramm-Ende N99999999 %ZYLIN G71 * HEIDENHAIN iTNC 530...
Seite 516: Beispiel: Kugel Konvex Mit Schaftfräser
Beispiel: Kugel konvex mit Schaftfräser Programm-Ablauf Programm funktioniert nur mit Schaftfräser Die Kugel-Kontur wird durch viele kleine Gera- denstücke angenähert (Z/X-Ebene, über Q14 definierbar). Je kleiner der Winkelschritt definiert ist, desto glatter wird die Kontur Die Anzahl der Kontur-Schnitte bestimmen Sie durch den Winkelschritt in der Ebene (über Q18) Die Kugel wird im 3D-Schnitt von unten nach oben gefräst...
Seite 517 Abfrage ob unfertig, wenn ja, dann Rücksprung zu LBL 1 N470 D09 P01 +Q28 P02 +Q9 P03 1 * N480 G73 G90 H+0 * Drehung rücksetzen N490 G54 X+0 Y+0 Z+0 * Nullpunkt-Verschiebung rücksetzen Unterprogramm-Ende N500 G98 L0 * N99999999 %KUGEL G71 * HEIDENHAIN iTNC 530...
Seite 519: Programmtest Und Programmlauf
Programm-Test und Programmlauf...
Seite 520: Anwendung
12.1 Grafiken Anwendung In den Programmlauf-Betriebsarten und der Betriebsart Programm- Test simuliert die TNC eine Bearbeitung grafisch. Über Softkeys wäh- len sie, ob als Draufsicht Darstellung in 3 Ebenen 3D-Darstellung Die TNC-Grafik entspricht der Darstellung eines Werkstücks, das mit einem zylinderförmigen Werkzeug bearbeitet wird. Bei aktiver Werk- zeug-Tabelle können Sie die Bearbeitung mit einem Radiusfräser dar- stellen lassen.
Seite 521 Softkeys, mit der Sie die Simulations-Geschwindigkeit einstellen kön- nen: Funktionen Softkey Programm mit der Geschwindigkeiten testen, mit der es auch abgearbeitet wird (programmierte Vorschübe werden berücksichtigt) Testgeschwindigkeit schrittweise erhöhen Testgeschwindigkeit schrittweise verkleinern Programm mit maximal möglicher Geschwindigkeit testen (Grundeinstellung) HEIDENHAIN iTNC 530...
Seite 522: Übersicht: Ansichten
Übersicht: Ansichten In den Programmlauf-Betriebsarten und in der Betriebsart Programm-Test zeigt die TNC folgende Softkeys: Ansicht Softkey Draufsicht Darstellung in 3 Ebenen 3D-Darstellung Einschränkung während des Programmlaufs Die Bearbeitung lässt sich nicht gleichzeitig grafisch darstellen, wenn der Rechner der TNC durch komplizierte Bearbeitungsaufgaben oder großflächige Bearbeitungen bereits ausgelastet ist.
Seite 523: Darstellung In 3 Ebenen
Bearbeitungsebene in der Werkstück-Mitte liegt und in der Werkzeug- Achse auf der Werkstück-Oberkante. Koordinaten der Schnittlinie Die TNC blendet die Koordinaten der Schnittlinie, bezogen auf den Werkstück-Nullpunkt unten im Grafik-Fenster ein. Angezeigt werden nur Koordinaten in der Bearbeitungsebene. Diese Funktion aktivieren Sie mit Maschinen-Parameter 7310. HEIDENHAIN iTNC 530...
Seite 524: Darstellung
3D-Darstellung Die TNC zeigt das Werkstück räumlich. Wenn Sie über eine entspre- chende Hardware verfügen, dann stellt die TNC in der hochauflösen- den 3D-Grafik auch Bearbeitungen in der geschwenkten Bearbei- tungsebene und Mehrseitenbearbeitungen grafisch dar. Die 3D-Darstellung können Sie um die vertikale Achse drehen und um die horizontale Achse kippen.
Seite 525 Um mit der Mouse einen bestimmten Bereich zu zoomen: mit gedrückter linker Mouse-Taste den rechteckigen Zoom-Bereichs markieren. Nachdem Sie die linke Mouse-Taste losgelassen haben, vergrößert die TNC das Werkstück auf den definierten Bereich Um mit der Mouse schnell aus- und einzuzoomen: Mouserad vor bzw. zurückdrehen HEIDENHAIN iTNC 530...
Seite 526 Rahmen für die Umrisse des Rohteils ein- und ausblenden Softkey-Leiste umschalten, bis der Auswahl-Softkey für die Funktio- nen Drehen und Vergrößern/Verkleinern erscheint Funktionen zum Drehen und Vergrößern/Verkleinern wählen: Rahmen für BLK-FORM einblenden: Hellfeld im Soft- key auf ANZEIGEN stellen Rahmen für BLK-FORM ausblenden: Hellfeld im Soft- key auf AUSBLEND.
Seite 527: Ausschnittsvergrößerung
Programm-Test oder Programmlauf neu starten mit Softkey START (RESET + START stellt das ursprüng- liche Rohteil wieder her) Funktion Softkeys Linke/rechte Werkstückseite wählen Vordere/hintere Werkstückseite wählen Obere/untere Werkstückseite wählen Schnittfläche zum Verkleinern oder Vergrößern des Rohteils verschieben Ausschnitt übernehmen HEIDENHAIN iTNC 530...
Seite 528: Grafische Simulation Wiederholen
Cursor-Position bei der Ausschnitts-Vergrößerung Die TNC zeigt während einer Ausschnitts-Vergrößerung die Koordina- ten der Achse an, die Sie gerade beschneiden. Die Koordinaten ent- sprechen dem Bereich, der für die Ausschnitts-Vergrößerung festge- legt ist. Links vom Schrägstrich zeigt die TNC die kleinste Koordinate des Bereichs (MIN-Punkt), rechts davon die größte (MAX-Punkt).
Seite 529: Bearbeitungszeit Ermitteln
Summe aus gespeicherter und angezeigter Zeit anzeigen Angezeigte Zeit löschen Die Softkeys links von den Stoppuhr-Funktionen hängen von der gewählten Bildschirm-Aufteilung ab. Die TNC setzt während des Programm-Tests die Bearbei- tungszeit zurück, sobald eine neue BLK-FORM abgearbeitet wird. HEIDENHAIN iTNC 530...
Seite 530 12.2 Funktionen zur Programmanzeige Übersicht In den Programmlauf-Betriebsarten und der Betriebsart Programm-Test zeigt die TNC Softkeys, mit denen Sie das Bearbei- tungs-Programm seitenweise anzeigen lassen können: Funktionen Softkey Im Programm um eine Bildschirm-Seite zurückblättern Im Programm um eine Bildschirm-Seite vorblättern Programm-Anfang wählen Programm-Ende wählen 12 Programm-Test und Programmlauf...
Seite 531: Programm-Test
Positionierungen, die der Maschinenhersteller über die PLC ausführt Positionierungen, die einen Palettenwechsel durchfüh- HEIDENHAIN empfiehlt daher jedes Programm mit ent- sprechender Vorsicht einzufahren, auch wenn der Pro- gramm-Test zu keiner Fehlermeldung und zu keinen sicht- baren Beschädigungen des Werkstücks geführt hat.
Seite 532 Programm-Test ausführen Bei aktivem zentralen Werkzeug-Speicher müssen Sie für den Pro- gramm-Test eine Werkzeug-Tabelle aktiviert haben (Status S). Wählen Sie dazu in der Betriebsart Programm-Test über die Datei-Verwaltung (PGM MGT) eine Werkzeug-Tabelle aus. Mit der MOD-Funktion ROHTEIL IM ARB.-RAUM aktivieren Sie für den Programm-Test eine Arbeitsraum-Überwachung, siehe „Rohteil im Arbeitsraum darstellen”, Seite 567.
Seite 533 Programm stattfinden soll, dann diesen Namen eintragen Wiederholungen: Anzahl der Wiederholungen einge- ben, die durchgeführt werden sollen, falls N innerhalb einer Programmteil-Wiederholung steht Programm-Abschnitt testen: Softkey START drücken; die TNC testet das Programm bis zum eingegebenen Satz HEIDENHAIN iTNC 530...
Seite 534: Bearbeitungs-Programm Ausführen
12.4 Programmlauf Anwendung In der Betriebsart Programmlauf Satzfolge führt die TNC ein Bearbei- tungs-Programm kontinuierlich bis zum Programm-Ende oder bis zu einer Unterbrechung aus. In der Betriebsart Programmlauf Einzelsatz führt die TNC jeden Satz nach Drücken der externen START-Taste einzeln aus. Die folgenden TNC-Funktionen können Sie in den Programmlauf- Betriebsarten nutzen: Programmlauf unterbrechen...
Seite 535: Bearbeitung Unterbrechen
Anfang aus erneut starten Bearbeitung unterbrechen durch Umschalten auf Betriebsart Programmlauf Einzelsatz Während ein Bearbeitungs-Programm in der Betriebsart Programm- lauf Satzfolge abgearbeitet wird, Programmlauf Einzelsatz wählen. Die TNC unterbricht die Bearbeitung, nachdem der aktuelle Bearbeitungs- schritt ausgeführt wurde. HEIDENHAIN iTNC 530...
Seite 536: Maschinenachsen Während Einer Unterbrechung Verfahren
Maschinenachsen während einer Unterbrechung verfahren Sie können die Maschinenachsen während einer Unterbrechung wie in der Betriebsart Manueller Betrieb verfahren. Kollisionsgefahr! Wenn sie bei geschwenkter Bearbeitungsebene den Pro- grammlauf unterbrechen, können Sie mit dem Softkey 3D ROT das Koordinatensystem zwischen geschwenkt/unge- schwenkt und aktive Werkzeugachs-Richtung umschal- ten.
Seite 537 Neustart oder Programmlauf fortsetzen an der Stelle, an der unter- brochen wurde Bei blinkender Fehlermeldung: Taste END zwei Sekunden gedrückt halten, TNC führt einen Warmstart aus Fehlerursache beseitigen Neustart Bei wiederholtem Auftreten des Fehlers notieren Sie bitte die Fehler- meldung und benachrichtigen den Kundendienst. HEIDENHAIN iTNC 530...
Seite 538: Beliebiger Einstieg Ins Programm (Satzvorlauf)
Beliebiger Einstieg ins Programm (Satzvorlauf) Die Funktion VORLAUF ZU SATZ N muss vom Maschinen- hersteller freigegeben und angepasst werden. Beachten Sie Ihr Maschinenhandbuch. Mit der Funktion VORLAUF ZU SATZ N (Satzvorlauf) können Sie ein Bearbeitungs-Programm ab einem frei wählbaren Satz N abarbeiten. Die Werkstück-Bearbeitung bis zu diesem Satz wird von der TNC rech- nerisch berücksichtigt.
Seite 539 TNC übersprungen. Ergebnisparameter, die von die- sen Zyklen beschrieben werden, enthalten dann ggf. keine Werte. Wenn Sie einen Satzvorlauf in einem Programm ausfüh- ren, das M128 enthält, führt die TNC ggf. Ausgleichsbe- wegungen durch. Die Ausgleichsbewegungen werden der Anfahrbewegung überlagert. HEIDENHAIN iTNC 530...
Seite 540: Wiederanfahren An Die Kontur
Ersten Satz des aktuellen Programms als Beginn für Vorlauf wählen: GOTO „0“ eingeben. Satzvorlauf wählen: Softkey SATZVORLAUF drücken Vorlauf bis N: Nummer N des Satzes eingeben, bei dem der Vorlauf enden soll Programm: Namen des Programms eingeben, in dem der Satz N steht Wiederholungen: Anzahl der Wiederholungen einge- ben, die im Satz-Vorlauf berücksichtigt werden sollen, falls Satz N innerhalb einer Programmteil-Wiederho-...
Seite 541: Automatischer Programmstart
Fenster zur Festlegung des Startzeitpunktes einblen- den (siehe Bild rechts MItte) Zeit (Std:Min:Sek): Uhrzeit, zu der das Programm gestartet werden soll Datum (TT.MM.JJJJ): Datum, an dem das Programm gestartet werden soll Um den Start zu aktivieren: Softkey AUTOSTART auf EIN stellen HEIDENHAIN iTNC 530...
Seite 542: Sätze Überspringen
12.6 Sätze überspringen Anwendung Sätze, die Sie beim Programmieren mit einem „/“-Zeichen gekenn- zeichnet haben, können Sie beim Programm-Test oder Programmlauf überspringen lassen: Programm-Sätze mit „/“-Zeichen nicht ausführen oder testen: Softkey auf EIN stellen Programm-Sätze mit „/“-Zeichen ausführen oder testen: Softkey auf AUS stellen Diese Funktion wirkt nicht für G99-Sätze.
Seite 543: Wahlweiser Programmlauf-Halt
M01 in der Betriebsart Programmlauf verwenden, dann schaltet die TNC die Spindel und das Kühlmittel nicht ab. Programmlauf oder Programm-Test bei Sätzen mit M01 nicht unterbrechen: Softkey auf AUS stellen Programmlauf oder Programm-Test bei Sätzen mit M01 unterbrechen: Softkey auf EIN stellen HEIDENHAIN iTNC 530...
Seite 545: Mod-Funktionen
MOD-Funktionen...
Seite 546: Mod-Funktion Wählen
13.1 MOD-Funktion wählen Über die MOD-Funktionen können Sie zusätzliche Anzeigen und Ein- gabemöglichkeiten wählen. Welche MOD-Funktionen zur Verfügung stehen, hängt von der gewählten Betriebsart ab. MOD-Funktionen wählen Betriebsart wählen, in der Sie MOD-Funktionen ändern möchten. MOD-Funktionen wählen: Taste MOD drücken. Die Bilder rechts zeigen typische Bildschirm-Menüs für Programm-Einspeichern/Editieren (Bild rechts oben), Programm-Test (Bild rechts unten) und in einer...
Seite 547: Übersicht Mod-Funktionen
Ggf. Maschinenspezifische Anwenderparameter Ggf. HILFE-Dateien anzeige Alle übrigen Betriebsarten: Verschiedene Software-Nummern anzeigen Kennziffern für vorhandene Optionen anzeigen Positions-Anzeigen wählen Maß-Einheit (mm/inch) festlegen Programmier-Sprache festlegen für MDI Achsen für Ist-Positions-Übernahme festlegen Verfahrbereichs-Begrenzung setzen Bezugspunkte anzeigen Betriebszeiten anzeigen Ggf. HILFE-Dateien anzeigen HEIDENHAIN iTNC 530...
Seite 548: Software- Und Options-Nummern
Nummern Anwendung Folgende Software-Nummern stehen nach Anwahl der MOD-Funktio- nen im TNC-Bildschirm: NC: Nummer der NC-Software (wird von HEIDENHAIN verwaltet) PLC: Nummer oder Name der PLC-Software (wird von Ihrem Maschinen-Hersteller verwaltet) Entwicklungsstand (FCL=Feature Content Level): Auf der Steuerung installierter Entwicklungsstand (siehe „Entwicklungs- stand (Upgrade-Funktionen)”...
Seite 549: Schlüssel-Zahl Eingeben
Die TNC benötigt für folgende Funktionen eine Schlüssel-Zahl: Funktion Schlüssel-Zahl Anwender-Parameter wählen Ethernet-Karte konfigurieren (nicht NET123 iTNC 530 mit Windows 2000) Sonder-Funktionen bei der Q-Parame- 555343 ter- Programmierung freigeben Zusätzlich können Sie über das Schlüsselwort version eine Datei erstellen, die alle aktuellen Software-Nummern Ihrer Steuerung ent- hält:...
Seite 550 13.4 Service-Packs laden Anwendung Setzen Sie sich unbedingt mit Ihrem Maschinenhersteller in Verbindung, bevor Sie ein Service-Pack installieren. Die TNC führt nach Beendigung des Installations-Vor- gangs einen Warmstart aus. Maschine vor dem Laden des Service-Packs in den NOT-AUS-Zustand bringen. Falls noch nicht durchgeführt: Netzlaufwerk verbinden, von dem aus Sie das Service-Pack einspielen wollen.
Seite 551: Datenschnittstellen Einrichten
110 und 115.200 Baud wählbar. Externes Gerät Betriebsart Symbol PC mit HEIDENHAIN-Software LSV2 TNCremo zur Fernbedienung der PC mit HEIDENHAIN Übertra- gungs-Software TNCremo HEIDENHAIN Disketten-Einheiten FE 401 B FE 401 ab Prog.-Nr. 230 626 03 HEIDENHAIN Disketten-Einheit FE 401 bis einschl. Prog. Nr.
Seite 552: Zuweisung
Zuweisung Mit dieser Funktion legen Sie fest, wohin Daten von der TNC übertra- gen werden. Anwendungen: Werte mit der Q-Parameter-Funktion FN15 ausgeben Werte mit der Q-Parameter-Funktion FN16 ausgeben Von der TNC-Betriebsart hängt ab, ob die Funktion PRINT oder PRINT- TEST benutzt wird: TNC-Betriebsart Übertragungs-Funktion Programmlauf Einzelsatz...
Seite 553: Software Für Datenübertragung
Starten Sie das Installations-Programm SETUP.EXE mit dem Datei- Manager (Explorer) Folgen Sie den Anweisungen des Setup-Programms TNCremoNT unter Windows starten Klicken Sie auf <Start>, <Programme>, <HEIDENHAIN Anwendun- gen>, <TNCremoNT> Wenn Sie TNCremoNT das erste Mal starten, versucht TNCremoNT automatisch eine Verbindung zur TNC herzustellen.
Seite 554 Datenübertragung zwischen TNC und TNCremoNT Überprüfen Sie, ob die TNC an der richtigen seriellen Schnittstelle Ihres Rechners, bzw. am Netzwerk angeschlossen ist. Nachdem Sie die TNCremoNT gestartet haben, sehen Sie im oberen Teil des Hauptfensters alle Dateien, die im aktiven Verzeichnis gespeichert sind.
Seite 555: Ethernet-Schnittstelle
Die maximale Kabellänge zwischen TNC und einem Kno- tenpunkt ist Abhängig von der Güteklasse des Kabels, von der Ummantelung und von der Art des Netzwerks (100BaseTX oder 10BaseT). Wenn Sie die TNC direkt mit einem PC verbinden, müssen Sie ein gekreuztes Kabel verwenden. HEIDENHAIN iTNC 530...
Seite 556 Windows PC verbinden Sie können ohne großen Aufwand und ohne Netzwerk-Kenntnisse die iTNC 530 direkt mit einem PC verbinden, der mit einer Ethernet-Karte ausgerüstet ist. Dazu müssen Sie lediglich einige Einstellungen auf der TNC und die dazu passenden Einstellungen auf dem PC durchfüh- ren.
Seite 557 Sie in der iTNC unter den PC-spezifischen Netzwerk-Einstellun- gen festgelegt haben, z.B. 160.1.180.1 Geben Sie im Eingabefeld <Subnet Mask> 255.255.0.0 ein Bestätigen Sie die Einstellungen mit <OK> Speichern Sie die Netzwerk-Konfiguration mit <OK>, ggf. müssen Sie Windows jetzt neu starten HEIDENHAIN iTNC 530...
Seite 558: Tnc Konfigurieren
TNC konfigurieren Konfiguration der Zwei-Prozessor-Version: Siehe „Netz- werk-Einstellungen”, Seite 615. Lassen Sie die TNC von einem Netzwerk-Spezialisten kon- figurieren. Beschten Sie, dass die TNC einen autamtischen Warmstart durchführt, wenn Sie die IP-Adresse der TNC ändern. Drücken Sie in der Betriebsart Programm-Einspeichern/Editieren die Taste MOD.
Seite 559 Rechnernamen verwenden, so dass die Ein- gabe der IP-Adresse entfällt. Alternativ können Sie auch DHCP für die dynamische Verwaltung zuweisen Die Angabe über das Protokoll entfällt bei der iTNC 530, es wird das Übertragungsprotokoll gemäß RFC 894 verwen- det. Gerätespezifische Netzwerk-Einstellungen Drücken Sie den Softkey DEFINE MOUNT zur Eingabe der geräte-...
Seite 560 Einstellung Bedeutung OPTIONS bei Angaben ohne Leerzeichen, durch Komma FILESYSTEM- getrennt und hintereinander geschrieben. Groß- / TYPE=nfs Kleinschreibung beachten. RSIZE=: Paketgröße für Datenempfang in Byte. Eingabebereich: 512 bis 8 192 WSIZE=: Paketgröße für Datenversand in Byte. Ein- gabebereich: 512 bis 8 192 TIME0=: Zeit in Zehntel-Sekunden, nach der die TNC einen vom Server nicht beantworteten Remote Procedure Call wiederholt.
Seite 561 Gruppen-Identifikation ist für Endanwender und Maschinenhersteller gleich UID for mount Definition, mit welcher User-Identifikation der Anmeldevorgang ausgeführt wird. USER: Die Anmeldung erfolgt mit der USER- Identifikation ROOT: Die Anmeldung erfolgt mit der Identifika- tion des ROOT-Users, Wert = 0 HEIDENHAIN iTNC 530...
Seite 562 Netzwerk-Verbindung prüfen Softkey PING drücken Im Eingabefeld HOST die Internet-Adresse des Gerätes eingeben, zu dem Sie die Netzwerk-Verbindung prüfen wollen Mit Taste ENT bestätigen. Die TNC sendet Datenpakete so lange, bis Sie mit der Taste END den Prüfmonitor verlassen In der Zeile TRY zeigt die TNC die Anzahl der Datenpaket an, die an den zuvor definierten Empfänger abgeschickt wurden.
Seite 563: Pgm Mgt Konfigurieren
Datei-Verwaltung in der Betriebsart Programm-Einspeichern/Editie- ren wählen: Taste PGM MGT drücken MOD-Funktion wählen: Taste MOD drücken Einstellung PGM MGT wählen: Hellfeld mit Pfeiltasten auf Einstel- lung PGM MGT schieben, mit Taste ENT zwischen STANDARD und ERWEITERT umschalten HEIDENHAIN iTNC 530...
Seite 564 Abhängige Dateien Abhängige Dateien haben zusätzlich zur Dateikennung die Endung .SEC.DEP (SECtion = engl. Gliederung, DEPendent = engl. abhängig). Folgende unterschiedliche Typen stehen zur Verfügung: .H.SEC.DEP Dateien mit der Endung .SEC.DEP erzeugt die TNC, wenn Sie mit der Gliederungsfunktion arbeiten. In der Datei stehen Informationen, die die TNC benötigt, um schneller von einem Gliederungspunkt auf den nächsten zu springen .T.SEC.DEP: Werkzeug-Einsatzdatei für einzelne Klartext-Dialog-Pro-...
Seite 565 Abhängige Dateien sind in der Datei-Verwaltung nur sicht- bar, wenn Sie die Einstellung MANUELL gewählt haben. Existieren zu einer Datei abhängige Dateien, dann zeigt die TNC in der Status-Spalte der Datei-Verwaltung ein +-Zei- chen an (nur wenn Abhängige Dateien auf AUTOMATISCH gestellt ist). HEIDENHAIN iTNC 530...
Seite 566: Maschinenspezifische Anwenderparameter
13.8 Maschinenspezifische Anwenderparameter Anwendung Um die Einstellung maschinenspezifischer Funktionen für den Anwen- der zu ermöglichen, kann Ihr Maschinenhersteller bis zu 16 Maschi- nen-Parameter als Anwender-Parameter definieren. Diese Funktion steht nicht bei allen TNC’s zur Verfügung. Beachten Sie Ihr Maschinenhandbuch. 13 MOD-Funktionen...
Seite 567: Rohteil Im Arbeitsraum Darstellen
Betriebsart Programm-Test aktivieren, um das Programm mit dem aktuellen Bezugspunkt und den aktiven Verfahrbereichen zu testen (siehe nachfolgende Tabelle, letzte Zeile). Funktion Softkey Rohteil nach links verschieben Rohteil nach rechts verschieben Rohteil nach vorne verschieben Rohteil nach hinten verschieben Rohteil nach oben verschieben HEIDENHAIN iTNC 530...
Seite 568: Gesamte Darstellung Drehen
Funktion Softkey Rohteil nach unten verschieben Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen Gesamten Verfahrbereich bezogen auf das darge- stellte Rohteil anzeigen Maschinen-Nullpunkt im Arbeitsraum anzeigen Vom Maschinenhersteller festgelegte Position (z.B. Werkzeug- Wechselpunkt) im Arbeitsraum anzeigen Werkstück-Nullpunkt im Arbeitsraum anzeigen Arbeitsraum-Überwachung beim Programm-Test ein- schalten (EIN)/ ausschalten (AUS) Gesamte Darstellung drehen...
Seite 569: Positions-Anzeige Wählen
Verfahrwege, die mit der Funktion Handrad-Über- M118 lagerung (M118) ausgeführt wurden (Nur Positions-Anzeige 2) Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positions- Anzeige in der Status-Anzeige. Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positions- Anzeige in der zusätzlichen Status-Anzeige. HEIDENHAIN iTNC 530...
Seite 570: Maßsystem Wählen
13.11 Maßsystem wählen Anwendung Mit dieser MOD-Funktion legen Sie fest, ob die TNC Koordinaten in mm oder Inch (Zoll-System) anzeigen soll. Metrisches Maßsystem: z.B. X = 15,789 (mm) MOD-Funktion Wechsel mm/inch = mm. Anzeige mit 3 Stellen nach dem Komma Zoll-System: z.B.
Seite 571: Programmiersprache Für $Mdi Wählen
13.12 Programmiersprache für $MDI wählen Anwendung Mit der MOD-Funktion Programm-Eingabe schalten Sie der Program- mierung der Datei $MDI um. $MDI.H im Klartext-Dialog programmieren: Programm-Eingabe: HEIDENHAIN $MDI.I gemäß DIN/ISO programmieren: Programm-Eingabe: ISO HEIDENHAIN iTNC 530...
Seite 572: Achsauswahl Für L-Satz-Generierung
13.13 Achsauswahl für L-Satz- Generierung Anwendung Im Eingabe-Feld für die Achsauswahl legen Sie fest, welche Koordina- ten der aktuellen Werkzeug-Position in einen L-Satz übernommen werden. Die Generierung eines separaten L-Satzes erfolgt mit der Taste „Ist-Position übernehmen“. Die Auswahl der Achsen erfolgt wie bei Maschinen-Parametern bitorientiert: Achsauswahl %11111: X, Y, Z, IV., V.
Seite 573: Verfahrbereichs-Begrenzungen Eingeben, Nullpunkt-Anzeige
Verfahrbereichs-Begrenzung eingeben: Softkey VER- FAHRBEREICH drücken. Notierte Werte für die Ach- sen als Begrenzungen eingeben MOD-Funktion verlassen: Softkey ENDE drücken Aktive Werkzeug-Radiuskorrekturen werden bei Verfahr- bereichs-Begrenzungen nicht berücksichtigt. Verfahrbereichs-Begrenzungen und Software-Endschalter werden berücksichtigt, nachdem die Referenz-Punkte überfahren sind. HEIDENHAIN iTNC 530...
Seite 574 Bezugspunkt-Anzeige Die im Bildschirm rechts oben angezeigten Werte definieren den momentan aktiven Bezugspunkt. Der Bezugspunkt kann manuell gesetzt oder aus der Preset-Tabelle aktiviert worden sein. Sie können den Bezugspunkt im Bildschirm-Menü nicht verändern. Die angezeigten Werte sind abhängig von Ihrer Maschi- nen-Konfiguration.
Seite 575 Die HILFE-Dateien sind nicht an jeder Maschine verfügbar. Nähere Informationen erteilt Ihr Maschinenhersteller. HILFE-DATEIEN wählen MOD-Funktion wählen: Taste MOD drücken Wählen der zuletzt aktiven HILFE-Datei: Softkey HILFE drücken Falls nötig, Datei Verwaltung aufrufen (Taste PGM MGT) und andere Hilfe-Datei wählen HEIDENHAIN iTNC 530...
Seite 576: Betriebszeiten Anzeigen
13.16 Betriebszeiten anzeigen Anwendung Der Maschinenhersteller kann noch zusätzliche Zeiten anzeigen lassen. Maschinenhandbuch beachten! Über den Softkey MASCHINEN ZEIT können Sie sich verschiedene Betriebszeiten anzeigen lassen: Betriebszeit Bedeutung Steuerung ein Betriebszeit der Steuerung seit der Inbe- triebnahme Maschine ein Betriebszeit der Maschine seit der Inbe- triebnahme Programmlauf Betriebszeit für den gesteuerten Betrieb...
Seite 577: Teleservice Aufrufen/Beenden
Datenübertragungs-Geschwindigkeit errei- chen lässt als über die serielle Schnittstelle RS-232-C. Mit der HEIDENHAIN TeleService-Software, kann Ihr Maschinen-Her- steller dann zu Diagnosezwecken über ein ISDN- Modem eine Verbin- dung zur TNC aufbauen. Folgende Funktionen stehen zur Verfügung: Online-Bildschirmübertragung...
Seite 578: Externer Zugriff
Die Datei TNC.SYS muss im Root-Verzeichnis TNC:\ gespeichert sein. Wenn Sie nur einen Eintrag für das Passwort vergeben, wird das ganze Laufwerk TNC:\ geschützt. Verwenden Sie für die Datenübertragung die aktualisierten Versionen der HEIDENHAIN-Software TNCremo oder TNCremoNT. Einträge in TNC.SYS Bedeutung REMOTE.TNCPASSWORD= Passwort für LSV-2 Zugriff...
Seite 579: Tabellen Und Übersichten
Tabellen und Übersichten...
Seite 580: Eingabemöglichkeiten Für Maschinen-Parameter
14.1 Allgemeine Anwenderparameter Allgemeine Anwenderparameter sind Maschinen-Parameter, die das Verhalten der TNC beeinflussen. Typische Anwenderparameter sind z.B. die Dialogsprache das Schnittstellen-Verhalten Verfahrgeschwindigkeiten Bearbeitungsabläufe die Wirkung der Override Eingabemöglichkeiten für Maschinen-Parameter Maschinen-Parameter lassen sich beliebig programmieren als Dezimalzahlen Zahlenwert direkt eingeben Dual-/Binärzahlen Prozent-Zeichen „%“...
Seite 581 1 bis 3 000 [mm/min] Maximaler Verfahrweg zum Antastpunkt MP6130 0,001 bis 99 999,9999 [mm] Sicherheitsabstand zum Antastpunkt bei MP6140 automatischem Messen 0,001 bis 99 999,9999 [mm] Eilgang zum Antasten für schaltendes MP6150 Tastsystem 1 bis 300 000 [mm/min] HEIDENHAIN iTNC 530...
Seite 582 3D-Tastsysteme Vorpositionieren mit Maschinen-Eilgang MP6151 Vorpositionieren mit Geschwindigkeit aus MP6150: 0 Vorpositionieren mit Maschinen-Eilgang: 1 Tastsystem-Mittenversatz messen beim MP6160 Kalibrieren des schaltenden Tastsystems Keine 180°-Drehung des 3D-Tastsystems beim Kalibrieren: 0 M-Funktion für 180°-Drehung des Tastsystems beim Kalibrieren: 1 bis 999 M-Funktion um Infrarottaster vor jedem MP6161 Messvorgang zu orientieren...
Seite 583 1,000 bis 120,000 [m/min] fang Notwendig für die Berechnung von Drehzahl und Antastvorschub Messung mit rotierendem Werkzeug: Maxi- MP6572 mal zulässige Drehzahl 0,000 bis 1 000,000 [U/min] Bei Eingabe 0 wird die Drehzahl auf 1000 U/min begrenzt HEIDENHAIN iTNC 530...
Seite 584 3D-Tastsysteme Koordinaten des TT-120-Stylus Mittel- MP6580.0 (Verfahrbereich 1) punkts bezogen auf den Maschinen-Null- X-Achse punkt MP6580.1 (Verfahrbereich 1) Y-Achse MP6580.2 (Verfahrbereich 1) Z-Achse MP6581.0 (Verfahrbereich 2) X-Achse MP6581.1 (Verfahrbereich 2) Y-Achse MP6581.2 (Verfahrbereich 2) Z-Achse MP6582.0 (Verfahrbereich 3) X-Achse MP6582.1 (Verfahrbereich 3) Y-Achse MP6582.2 (Verfahrbereich 3) Z-Achse...
Seite 585 MP7224.0 Typen sperren Alle Datei-Typen über Softkey anwählbar: +0 Anwahl von HEIDENHAIN-Programme sperren (Softkey ZEIGE .H): +1 Anwahl von DIN/ISO-Programme sperren (Softkey ZEIGE .I): +2 Anwahl von Werkzeug-Tabellen sperren (Softkey ZEIGE .T): +4 Anwahl von Nullpunkt-Tabellen sperren (Softkey ZEIGE .D): +8 Anwahl von Paletten-Tabellen sperren (Softkey ZEIGE .P): +16...
Seite 586 TNC-Anzeigen, TNC-Editor Dialogsprache MP7230 festlegen Englisch: 0 Deutsch: 1 Tschechisch: 2 Französisch: 3 Italienisch: 4 Spanisch: 5 Portugiesisch: 6 Schwedisch: 7 Dänisch: 8 Finnisch: 9 Niederländisch: 10 Polnisch: 11 Ungarisch: 12 reserviert: 13 Russisch (kyrillischer Zeichensatz): 14 (nur möglich bei MC 422 B) Chinesisch (simplified): 15 (nur möglich bei MC 422 B) Chinesisch (traditional): 16 (nur möglich bei MC 422 B) Slowenisch: 17 (nur möglich bei MC 422 B, Software-Option)
Seite 587 Anzahl der Schneiden – CUT.: 0 bis 32; Spaltenbreite: 4 Zeichen MP7266.14 Toleranz für Verschleiß-Erkennung Werkzeug-Länge – LTOL: 0 bis 32; Spaltenbreite: 6 Zeichen MP7266.15 Toleranz für Verschleiß-Erkennung Werkzeug-Radius – RTOL: 0 bis 32; Spaltenbreite: 6 Zeichen HEIDENHAIN iTNC 530...
Seite 588 TNC-Anzeigen, TNC-Editor Werkzeug-Tabelle kon- MP7266.16 figurieren (Nicht auf- Schneid-Richtung – DIRECT.: 0 bis 32; Spaltenbreite: 7 Zeichen führen: 0); Spalten- MP7266.17 Nummer in der Werk- PLC-Status – PLC: 0 bis 32; Spaltenbreite: 9 Zeichen zeug-Tabelle für MP7266.18 Zusätzlicher Versatz des Werkzeugs in der Werkzeugachse zu MP6530 – TT:L-OFFS: 0 bis 32; Spaltenbreite: 11 Zeichen MP7266.19 Versatz des Werkzeugs zwischen Stylus-Mitte und Werkzeug-Mitte –...
Seite 589 Softkey F definiert wurde oder Vorschub der „langsamsten“ Achse): 1 Dezimalzeichen MP7280 festlegen Komma als Dezimalzeichen anzeigen: 0 Punkt als Dezimalzeichen anzeigen: 1 Positions-Anzeige in MP7285 der Werkzeugachse Anzeige bezieht sich auf den Werkzeug-Bezugspunkt: 0 Anzeige in der Werkzeugachse bezieht sich auf die Werkzeug-Stirnfläche: 1 HEIDENHAIN iTNC 530...
Seite 590 TNC-Anzeigen, TNC-Editor Anzeigeschritt für die MP7289 Spindelposition 0,1 °: 0 0,05 °: 1 0,01 °: 2 0,005 °: 3 0,001 °: 4 0,0005 °: 5 0,0001 °: 6 Anzeigeschritt MP7290.0 (X-Achse) bis MP7290.13 (14. Achse) 0,1 mm: 0 0,05 mm: 1 0,01 mm: 2 0,005 mm: 3 0,001 mm: 4...
Seite 591 0 bis 99 999,9999 [mm] Spindelachse: Werk- zeug-Radius Grafische Simulation MP7316 ohne programmierte 0 bis 99 999,9999 [mm] Spindelachse: Ein- dringtiefe Grafische Simulation MP7317.0 ohne programmierte 0 bis 88 (0: Funktion nicht aktiv) Spindelachse: M-Funk- tion für Start HEIDENHAIN iTNC 530...
Seite 592 TNC-Anzeigen, TNC-Editor Grafische Simulation MP7317.1 ohne programmierte 0 bis 88 (0: Funktion nicht aktiv) Spindelachse: M-Funk- tion für Ende Bildschirmschoner ein- MP7392 stellen 0 bis 99 [min] (0: Funktion nicht aktiv) Geben Sie die Zeit ein, nach der die TNC den Bildschirmschoner akti- vieren soll 14 Tabellen und Übersichten...
Seite 593 -Faktoren über M105 und M106 umschaltbar: +8 Vorschub in der Werkzeugachse mit M103 F.. Reduzieren nicht aktiv: +0 Vorschub in der Werkzeugachse mit M103 F.. Reduzieren aktiv: +16 Genauhalt bei Positionierungen mit Drehachsen nicht aktiv: +0 Genauhalt bei Positionierungen mit Drehachsen aktiv: +64 HEIDENHAIN iTNC 530...
Seite 594 Bearbeitung und Programmlauf Fehlermeldung bei Zyklusaufruf MP7441 Fehlermeldung ausgeben, wenn kein M3/M4 aktiv: 0 Fehlermeldung unterdrücken, wenn kein M3/M4 aktiv: +1 reserviert: +2 Fehlermeldung unterdrücken, wenn Tiefe positiv programmiert: +0 Fehlermeldung ausgeben, wenn Tiefe positiv programmiert: +4 M-Funktion für Spindel-Orientierung in den MP7442 Bearbeitungszyklen Funktion inaktiv: 0...
Seite 595 Buchse Stift Buchse Farbe Buchse nicht belegen gelb gelb weiß weiß braun braun Signal GND schwarz schwarz violett violett grau grau weiß/grün weiß/grün nicht belegen grün grün Geh. Außenschirm Geh. Außenschirm Geh. Geh. Geh. Geh. Außenschirm Geh. HEIDENHAIN iTNC 530...
Seite 596 Fremdgeräte Die Stecker-Belegung am Fremdgerät kann erheblich von der Stecker- Belegung eines HEIDENHAIN-Gerätes abweichen. Sie ist vom Gerät und der Übertragungsart abhängig. Entnehmen Sie bitte die Steckerbelegung des Adapter-Blocks der untenstehenden Tabelle. Adapterblock 363 987-02 VB 366 964-xx Buchse Stift...
Seite 597: Ethernet-Schnittstelle Rj45-Buchse
Geh. Außenschirm Geh. Außen- Geh. Geh. Geh. schirm Ethernet-Schnittstelle RJ45-Buchse Maximale Kabellänge: Ungeschirmt: 100 m Geschirmt: 400 m Signal Beschreibung Transmit Data TX– Transmit Data REC+ Receive Data frei frei REC– Receive Data frei frei HEIDENHAIN iTNC 530...
Seite 598 Vierte NC-Achse plus Hilfsachse oder 8 weitere Achsen oder 7 weitere Achsen plus 2. Spindel Digitale Strom- und Drehzahl-Regelung Programm-Eingabe Im HEIDENHAIN-Klartext-Dialog, mit smarT.NC und nach DIN/ISO Positions-Angaben Soll-Positionen für Geraden und Kreise in rechtwinkligen Koordinaten oder Polarkoor- dinaten Maßangaben absolut oder inkremental Anzeige und Eingabe in mm oder inch Anzeige des Handrad-Wegs bei der Bearbeitung mit Handrad-Überlagerung...
Seite 599 Tangential anschließende Kreisbahn Ecken-Runden Anfahren und Verlassen der Über Gerade: tangential oder senkrecht Kontur Über Kreis Freie Konturprogrammierung Freie Konturprogrammierung FK im HEIDENHAIN-Klartext mit grafischer Unterstüt- zung für nicht NC-gerecht bemaßte Werkstücke Programmsprünge Unterprogramme Programmteil-Wiederholung Beliebiges Programm als Unterprogramm Bearbeitungs-Zyklen...
Seite 600 Benutzer-Funktionen Test-Grafik Grafische Simulation des Bearbeitungsablaufs auch wenn ein anderes Programm abge- Darstellungsarten arbeitet wird Draufsicht / Darstellung in 3 Ebenen / 3D-Darstellung Ausschnitt-Vergrößerung Programmier-Grafik In der Betriebsart „Programm-Einspeichern” werden die eingegebenen NC-Sätze mit- gezeichnet (2D-Strich-Grafik) auch wenn ein anderes Programm abgearbeitet wird Bearbeitungs-Grafik Grafische Darstellung des abgearbeiteten Programms in Draufsicht / Darstellung in Darstellungsarten...
Seite 601 V.24 / RS-232-C und V.11 / RS-422 max. 115 kBaud Erweiterte Datenschnittstelle mit LSV-2-Protokoll zum externenBedienen der TNC über die Datenschnittstelle mit HEIDENHAIN-Software TNCremo Ethernet-Schnittstelle 100 Base T ca. 2 bis 5 MBaud (abhängig vom Dateityp und der Netzauslastung) USB 2.0-Schnittstelle...
Seite 602 Software-Option 1 Rundtisch-Bearbeitung Programmieren von Konturen auf der Abwicklung eines Zylinders Vorschub in mm/min Koordinaten-Umrechnungen Schwenken der Bearbeitungsebene Interpolation Kreis in 3 Achsen bei geschwenkter Bearbeitungsebene Software-Option 2 3D-Bearbeitung Besonders ruckfreie Bewegungsführung 3D-Werkzeug-Korrektur über Flächennormalen-Vektor Ändern der Schwenkkopfstellung mit dem elektronischen Handrad während des Programmlaufs;...
Seite 603 Option Entwicklungsstand 2 (FCL 2) Freischaltung von wesentli- Virtuelle Werkzeugachse chen Weiterentwicklungen Antast-Zyklus 441, schnelles Antasten CAD offline Punktefilter 3D-Liniengrafik Konturtasche: Jeder Teilkontur separate Tiefe zuweisen smarT.NC: Koordinaten-Transformationen smarT.NC: PLANE-Funktion smarT.NC: Grafisch unterstützter Satzvorlauf Erweiterte USB-Funktionalität Netzwerk-Einbindung über DHCP und DNS HEIDENHAIN iTNC 530...
Seite 604 Eingabe-Formate und Einheiten von TNC-Funktionen Positionen, Koordinaten, Kreisradien, Fasen- -99 999.9999 bis +99 999.9999 längen (5,4: Vorkommastellen,Nachkommastellen) [mm] Werkzeug-Nummern 0 bis 32 767,9 (5,1) Werkzeug-Namen 16 Zeichen, bei TOOL CALL zwischen ““ geschrieben. Erlaubte Sonder- zeichen: #, $, %, &, - Delta-Werte für Werkzeug-Korrekturen -99,9999 bis +99,9999 (2,4) [mm] Spindeldrehzahlen...
Seite 605: Puffer-Batterie Wechseln
Personal gewechselt werden! Batterie-Typ:1 Lithium-Batterie, Typ CR 2450N (Renata) Id.-Nr. 315 878-01 1 Die Puffer-Batterie befindet sich an der Rückseite der MC 422 B 2 Batterie wechseln; neue Batterie kann nur in der richtigen Lage eingesetzt werden HEIDENHAIN iTNC 530...
Seite 607: Itnc 530 Mit Windows 2000 (Option)
530 mit Windows 2000 (Option)
Seite 608: Einführung
Sie finden die EULA auch auf den Internetseiten der Fa. HEIDENHAIN unter www.heidenhain.de, >Service, >Download-Bereich, >Lizenzbestimmungen. Allgemeines In diesem Kapitel sind die Besonderheiten der iTNC 530 mit Windows 2000 beschreiben. Alle Systemfunktionen von Windows 2000 sind in der Windows-Dokumentation nachzulesen.
Seite 609: Technische Daten
Technische Daten Technische Daten iTNC 530 mit Windows 2000 Ausführung Zwei-Prozessor-Steuerung mit Echtzeit-Betriebssystem HEROS zur Maschinensteuerung PC-Betriebssystem Windows 2000 als Benutzerschnittstelle Speicher RAM-Speicher: 128 MByte für Steuerungs-Anwendun- 128 MByte für Windows-Anwendungen Festplatte 13 GByte für TNC-Dateien 13 GByte für Windows-Daten, davon sind ca.
Seite 610: Windows-Anmeldung
15.2 iTNC 530-Anwendung starten Windows-Anmeldung Nachdem Sie die Stromversorgung eingeschaltet haben, bootet die iTNC 530 automatisch. Wenn der Eingabedialog zur Windows-Anmel- dung erscheint, stehen zwei Möglichkeiten der Anmeldung zur Verfü- gung: Anmeldung als TNC-Bediener Anmeldung als lokaler Administrator Anmeldung als TNC-Bediener Im Eingabefeld User name den Benutzernamen „TNC“...
Seite 611: Anmeldung Als Lokaler Administrator
Benutzernamen und das Passwort zu erfra- gen. Als lokaler Administrator dürfen Sie Software-Installationen und Netz- werk-Einstellungen vornehmen. HEIDENHAIN leistet keine Unterstützung bei der Installa- tion von Windows-Anwendungen und übernimmt keine Gewähr für die Funktion der von Ihnen installierten Anwendungen.
Seite 612: Grundsätzliches
Verfügung, die in den folgenden Abschnitten beschrieben sind. Willkürliches Ausschalten der iTNC 530 kann zu Datenver- lust führen. Bevor Sie Windows beenden, sollten Sie die iTNC 530- Anwendung beenden. Abmelden eines Benutzers Sie können Sich jederzeit von Windows abmelden, ohne dass die iTNC-Software davon beeinträchtigt wird.
Seite 613 Nachdem Sie die Not-Aus-Taste betätigt haben iTNC- Meldung mit Schaltfläche Yes bestätigen: Die iTNC- Anwendung wird gestoppt Das iTNC-ControlPanel bleibt aktiv. Über die Schaltflä- che Restart iTNC könen Sie die iTNC 530 wieder neu starten Um Windows zu beenden wählen Sie die Schaltfläche Start den Menüpunkt Shut down...
Seite 614: Herunterfahren Von Windows
Windows beendet. Achtung! Windows blendet nach einigen Sekunden eine eigene Warnung ein (siehe Bild), die die TNC-Warnung überdeckt. Warnung niemals mit End Now bestätigen, ansonsten könnte Datenverlust entstehen oder die Maschine könnte beschädigt werden. 15 iTNC 530 mit Windows 2000 (Option)
Seite 615: Netzwerkeinstellungen
Einstellungen sollten nur von einem Netzwerk-Spezia- listen vorgenommen werden. Einstellungen anpassen Im Auslieferungszustand enthält die iTNC 530 zwei Netzwerk-Verbin- dungen, die Local Area Connection und die iTNC Internal Connec- tion (siehe Bild). Die Local Area Connection ist die Verbindung der iTNC an Ihr Netz- werk.
Seite 616: Zugriffssteuerung
Echtzeitrechner der iTNC über die iTNC Internal Connection Netzwerkverbindung erhält. Sie dürfen weder den Zugriff für diese Gruppen einschrän- ken, noch andere Gruppen hinzufügen und in diesen Grup- pen bestimmte Zugriffe verbieten (Zugriffsbeschränkun- gen haben unter Windows Vorrang gegenüber Zugriffsberechtigungen). 15 iTNC 530 mit Windows 2000 (Option)
Seite 617: Besonderheiten In Der Datei-Verwaltung
Wenn Sie im Windows-Explorer ein neues Netzlaufwerk angebunden haben, müssen Sie ggf. die iTNC-Anzeige der verfügbaren Laufwerke aktualisieren: Datei-Verwaltung aufrufen: Taste PGM MGT drücken Hellfeld nach links ins Laufwerk-Fenster setzen Softkey-Leiste auf die zweite Ebene umschalten Laufwerk-Ansicht aktualisieren: Softkey AKT. BAUM drücken HEIDENHAIN iTNC 530...
Seite 618: Daten-Übertragung Zur Itnc
Zugriff auf sogenannte UNC-Netzwerknamen (z.B. \\PC0815\DIR1) ist nicht möglich. TNC-spezifische Dateien Nachdem Sie die iTNC 530 in Ihr Netzwerk eingebunden haben, kön- nen Sie von der iTNC aus auf einen beliebigen Rechner zugreifen und Dateien übertragen. Sie dürfen bestimmte Datei-Typen jedoch nur durch eine Daten-Übertragung von der iTNC aus starten.
Seite 619 Datei-Status ... 103 Externe Datenübertragung Automatischer Programmstart ... 541 Datei-Verwaltung ... 101 iTNC 530 ... 113 Abhängige Dateien ... 564 iTNC 530 mit Windows 2000 ... 617 aufrufen ... 103 Externer Zugriff ... 578 Bahnbewegungen Datei kopieren ... 107 Polarkoordinaten Datei löschen ...
Seite 620 ... 123 Kontur wählen aus DXF ... 229 Netzwerk-Einstellungen ... 558 gliedern ... 135 Kontur-Zug ... 382 iTNC 530 mit Windows 2000 ... 615 neues eröffnen ... 119 Koordinaten-Umrechnung ... 424 Netzwerk-Verbindung prüfen ... 562 Programm-Aufruf Kopieren von Programmteilen ... 126...
Seite 621 Puffer-Batterie wechseln ... 605 Satzvorlauf ... 538 Technische Daten ... 598 Punktemuster nach Stromausfall ... 538 iTNC 530 mit Windows 2000 ... 609 auf Kreis ... 364 Schlüssel-Zahlen ... 549 Teilefamilien ... 490 auf Linien ... 366 Schnittdaten-Berechnung ... 186 Teleservice ...
Seite 622 Verschachtelungen ... 477 Werkzeug-Tabelle Versionsnummern ... 549 editieren, verlassen ... 171 Vertiefter Startpunkt beim Editierfunktionen ... 171 Bohren ... 291 Eingabemöglichkeiten ... 167 Verweilzeit ... 442 Werkzeugtyp wählen ... 169 Verzeichnis ... 101, 106 Werkzeug-Vermessung ... 169 erstellen ... 106 Werkzeugwechsel ...
Seite 623: Übersichtstabelle: Zusatz-Funktionen
Übersichtstabelle: Zusatz-Funktionen Wirkung Wirkung am Satz - Anfang Ende Seite Programmlauf HALT/Spindel HALT/Kühlmittel AUS Seite 233 Wahlweiser Programmlauf HALT Seite 543 Programmlauf HALT/Spindel HALT/Kühlmittel AUS/ggf. Löschen der Status-Anzeige Seite 233 (abhängig von Maschinen-Parameter)/Rücksprung zu Satz 1 Spindel EIN im Uhrzeigersinn Seite 233 Spindel EIN gegen den Uhrzeigersinn Spindel HALT...
Seite 624 Wirkung Wirkung am Satz - Anfang Ende Seite M109 Konstante Bahngeschwindigkeit an der Werkzeug-Schneide Seite 244 (Vorschub-Erhöhung und -Reduzierung) M110 Konstante Bahngeschwindigkeit an der Werkzeug-Schneide (nur Vorschub-Reduzierung) M111 M109/M110 rücksetzen M114 Autom. Korrektur der Maschinengeometrie beim Arbeiten mit Schwenkachsen Seite 255 M115 M114 rücksetzen M116...
Seite 625: Funktionsübersicht Din/Iso
Funktionsübersicht DIN/ISO M-Funktionen M109 Konstante Bahngeschwindigkeit an der Werkzeug- iTNC 530 Schneide (Vorschub-Erhöhung und -Reduzierung) M110 Konstante Bahngeschwindigkeit an der Werkzeug- M-Funktionen Schneide (nur Vorschub--Reduzierung) Programmlauf HALT/Spindel HALT/Kühlmittel AUS M111 M109/M110 rücksetzen Wahlweiser Programmlauf HALT M114 Autom. Korrektur der Maschinengeometrie beim Programmlauf HALT/Spindel HALT/Kühlmittel AUS/...
Seite 626 G-Funktionen G-Funktionen Werkzeug-Bewegungen Zyklen zur Herstellung von Bohrungen und Gewinden Geraden-Interpolation, kartesisch, im Eilgang G262 Gewindefräsen Geraden-Interpolation, kartesisch G263 Senkgewindefräsen Kreis-Interpolation, kartesisch, im Uhrzeigersinn G264 Bohrgewindefräsen Kreis-Interpolation, kartesisch, im Gegenuhrzeiger- G265 Helix-Bohrgewindefräsen sinn G267 Aussengewinde Fräsen Kreis-Interpolation, kartesisch, ohne Drehrichtungs- Zyklen zum Fräsen von Taschen, Zapfen und Nuten angabe Kreis-Interpolation, kartesisch, tangentialer...
Seite 627 G-Funktionen G-Funktionen Tastsystem-Zyklen zum Bezugspunkt-Setzen Maßeinheit G410 Bezugspunkt Rechteck innen Maßeinheit inch (am Programm-Anfang festlegen) G411 Bezugspunkt Rechteck aussen Maßeinheit Millimeter (am Programm-Anfang fest- G412 Bezugspunkt Kreis innen legen) G413 Bezugspunkt Kreis aussen Sonstige G-Funktionen G414 Bezugspunkt Ecke aussen G415 Bezugspunkt Ecke innen Letzten Positions-Sollwert als Pol (Kreismittelpunkt) G416...
Seite 628 Koordinaten-Umrechnungen Adressen Polarkoordinaten-Radius Koordinaten- Aktivieren Aufheben Kreis-Radius mit G02/G03/G05 Umrechnung Rundungs-Radius mit G25/G26/G27 Nullpunkt- G54 X+20 Y+30 G54 X0 Y0 Z0 Werkzeug-Radius mit G99 Verschiebung Z+10 Spindeldrehzahl Spiegeln G28 X Spindel-Orientierung mit G36 Drehung G73 H+45 G73 H+0 Werkzeug-Definition mit G99 Werkzeug-Aufruf Maßfaktor G72 F 0,8...
Seite 629: Tastsysteme Von Heidenhain
3D-Tastsysteme von HEIDENHAIN helfen Ihnen, Nebenzeiten zu reduzieren: Zum Beispiel • Werkstücke ausrichten • Bezugspunkte setzen • Werkstücke vermessen • 3D-Formen digitalisieren mit den Werkstück-Tastsystemen TS 220 mit Kabel TS 640 mit Infrarot-Übertragung • Werkzeuge vermessen • Verschleiß überwachen •...

HEIDENHAIN iTNC 530 Benutzerhandbuch
