Elektronisches Handrad meldung löschen Dialog abbrechen, Programmteil Positionieren mit Handeingabe löschen Programmlauf Einzelsatz Angaben zu Werkzeugen Programmlauf Satzfolge Taste Funktion Werkzeugdaten im Programm definieren Programmier-Betriebsarten Werkzeugdaten aufrufen Taste Funktion Programmieren Programm-Test HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 3
Anschluss einer Tabellenzeile navigieren Fase/Eckenrunden Seitenweise nach oben navigieren Seitenweise nach unten navigieren Potentiometer für Vorschub und Spindeldrehzahl Nächsten Reiter in Formularen wählen Vorschub Spindeldrehzahl Dialogfeld oder Schaltfläche vor / zurück HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 6
Das Signalwort zeigt die Schwere der Gefahr Art und Quelle der Gefahr Folgen bei Missachtung der Gefahr, z. B. "Bei nachfolgenden Bearbeitungen besteht Kollisionsgefahr" Entkommen – Maßnahmen zur Abwehr der Gefahr HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 7
Änderungen gewünscht oder den Fehlerteufel entdeckt? Wir sind ständig bemüht, unsere Dokumentation für Sie zu verbessern. Helfen Sie uns dabei und teilen uns bitte Ihre Änderungswünsche unter folgender E-Mail-Adresse mit: tnc-userdoc@heidenhain.de HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Kursen teilzunehmen. Benutzerhandbuch Zyklenprogrammierung: Alle Zyklenfunktionen (Tastsystemzyklen und Bearbeitungszyklen) sind im Benutzerhandbuch Zyklenprogrammierung beschrieben. Wenn Sie dieses Benutzerhandbuch benötigen, dann wenden Sie sich ggf. an HEIDENHAIN. ID: 1096959-xx HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Grundlegendes | Steuerungstyp, Software und Funktionen Software-Optionen Die TNC 320 verfügt über verschiedene Software-Optionen, die von Ihrem Maschinenhersteller freigeschaltet werden können. Jede Option ist separat freizuschalten und beinhaltet jeweils die nachfolgend aufgeführten Funktionen: Additional Axis (Option #0 und Option #1) Zusätzliche Achse...
Die Steuerung entspricht der Klasse A nach EN 55022 und ist hauptsächlich für den Betrieb in Industriegebieten vorgesehen. Rechtlicher Hinweis Dieses Produkt verwendet Open Source Software. Weitere Informationen finden Sie auf der Steuerung unter: Betriebsart Programmieren MOD-Funktion Softkey LIZENZ HINWEISE HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Neue Funktion zum Verrunden von Ecken, siehe "Ecken verrunden: M197", Seite 472 Der externe Zugriff auf die Steuerung kann nun über eine MOD- Funktion gesperrt werden, siehe "Externer Zugriff", Seite 668 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 12
Verfügung, mit dem Sie die Anfahrposition am Zapfen festlegen können, siehe Benutzerhandbuch Zyklenprogrammierung Mit dem manuellen Tastsystemzyklus Grunddrehung kann die Werkstück-Schieflage nun auch über eine Tischdrehung ausgeglichen werden, siehe "Werkstück-Schieflage über eine Tischdrehung ausgleichen", Seite 599 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 13
In den Bohrzyklen 200, 203 und 205 wurde der Parameter Q395 BEZUG TIEFE eingeführt, um den T-ANGLE auszuwerten, siehe Benutzerhandbuch Zyklenprogrammierung Der Antastzyklus 4 MESSEN 3D wurde eingeführt, siehe Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 14
In den Gewindefräszyklen 26x wurde ein Anfahrvorschub eingeführt, siehe Benutzerhandbuch Zyklenprogrammierung Im Zyklus 205 Universaltiefbohren kann nun mit dem Parameter Q208 ein Vorschub für den Rückzug definiert werden, siehe Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 15
Drehachsen, siehe "Bearbeitungsebene schwenken ohne Drehachsen", Seite 543 Öffnen von CAD-Dateien ohne Option #42 möglich, siehe "Daten aus CAD-Dateien übernehmen", Seite 307 Neue Software-Option #93 Extended Tool Management, siehe "Werkzeugverwaltung aufrufen", Seite 245 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 16
ROT-Menü möglich, siehe "Manuelles Schwenken aktivieren", Seite 618 Der Maschinenparameter maxLineGeoSearch (Nr. 105408) wurde auf max. 50000 erhöht, siehe "Maschinenspezifische Anwenderparameter", Seite 698 Der Name der Software-Option #8 hat sich geändert, siehe "Software-Optionen", Seite 9 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 17
Zyklen 252-254 wurden um den optionalen Parameter Q439 erweitert Zyklus 22 AUSRAEUMEN wurde um die optionalen Parameter Q401, Q404 erweitert Zyklus 484 IR-TT KALIBRIEREN wurde um den optionalen Parameter Q536 erweitert Weitere Informationen: Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 18
Hilfe gewählt werden, siehe "Übersicht", Seite 519 Die FN18-Funktionen wurden erweitert, siehe "FN 18: SYSREAD – Systemdaten lesen", Seite 375 Die FN16-Funktionen wurden erweitert, siehe "FN 16: F-PRINT – Texte und Q-Parameterwerte formatiert ausgeben", Seite 369 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 19
Seite 187 In den Betriebsarten Programmlauf Satzfolge, Programmlauf Einzelsatz und Positionieren mit Handeingabe kann die Schriftgröße auf die gleiche Größe wie in der Betriebsart Programmieren eingestellt werden, siehe "Maschinenspezifische Anwenderparameter", Seite 698 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 20
"Beliebiger Einstieg ins Programm: Satzvorlauf", Seite 654 Mit den Funktionen NC/PLC Backup und NC/PLC Restore können Sie einzelne Ordner oder das komplette Laufwerk TNC sichern und wiederherstellen, siehe "Backup und Restore", Seite 106 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 21
Beim schrittweisen Positionieren wurde die Softkey-Belegung angepasst Die eingegebenen Werte der Verfahrgrenzen werden auf Gültigkeit geprüft, siehe "Verfahrgrenzen eingeben", Seite 670 Wenn man die Bezugspunktverwaltung öffnet, steht der Cursor auf der Zeile des aktiven Bezugpunkts HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 22
Die Statusanzeigen können jetzt auch mit der Taste Nächster Reiter umgeschaltet werden, siehe "Zusätzliche Statusanzeigen", Seite 90 Wenn ein mit CALL PGM gerufenes Unterprogramm mit M2 oder M30 endet, gibt die Steuerung eine Warnung aus HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 23
Mit Satzvorlauf ist ein Einstieg in eine FK-Sequenz möglich, siehe "Beliebiger Einstieg ins Programm: Satzvorlauf", Seite 654 Die Bedienung und die Dialogführung des Satzvorlaufs wurde verbessert, auch für Palettentabellen, siehe "Beliebiger Einstieg ins Programm: Satzvorlauf", Seite 654 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 24
Zyklus 251 wurde um den Parameter Q439 erweitert. Zusätzlich wurde die Schlichtstrategie überarbeitet Bei Zyklus 252 wurde die Schlichtstrategie überarbeitet Zyklus 275 wurde um die Parameter Q369 und Q439 erweitert Weitere Informationen: Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 25
In der Betriebsart Programm-Test können jetzt verschiedene Verfahrbereiche ausgewählt werden, siehe "Anwendung", Seite 638 Werkzeugdaten von Tastsystemen können auch in der Werkzeugverwaltung (Option #93) angezeigt und eingegeben werden, siehe "Werkzeugverwaltung editieren", Seite 246 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 26
Programm-Test bei einer neuen BLK-Form gelöscht werden, siehe "Maschinenspezifische Anwenderparameter", Seite 698 Neuer optionaler Maschinenparameter CfgDisplayCoordSys (Nr. 127500) zur Auswahl, in welchem Koordinatensystem eine Nullpunktverschiebung in der Statusanzeige angezeigt wird, siehe "Maschinenspezifische Anwenderparameter", Seite 698 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 27
Ein USB-Stick muss nicht mehr mithilfe eines Softkeys angebunden werden, siehe "USB-Gerät anbinden und entfernen", Seite 163 Die Geschwindigkeit beim Einstellen von Schrittmaß, Spindeldrehzahl und Vorschub wurde bei elektronischen Handrädern angepasst. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 28
Der Maschinenhersteller kann die simulierte Werkzeugwechsel- Position ändern, siehe "Programm-Test", Seite 640 Im Maschinenparameter decimalCharakter (Nr. 100805) können Sie einstellen, ob als Dezimaltrennzeichen ein Punkt oder ein Komma verwendet wird, siehe "Maschinenspezifische Anwenderparameter", Seite 698 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 29
Zyklus 225 Gravieren kann mit einer neuen Syntax den aktuellen Zählerstand gravieren. Neue Spalte SERIAL in der Tastsystemtabelle Erweiterung des Konturzugs: Zyklus 25 mit Restmaterial, Zyklus 276 Konturzug 3D Weitere Informationen: Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 30
Grundlegendes | Steuerungstyp, Software und Funktionen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 31
Unterprogramme und Programmteil-Wiederholungen.............329 Q-Parameter programmieren.......................349 10 Zusatzfunktionen.......................... 451 11 Sonderfunktionen......................... 473 12 Mehrachsbearbeitung........................515 13 Handbetrieb und Einrichten......................549 14 Positionieren mit Handeingabe....................621 15 Programm-Test und Programmlauf.................... 627 16 MOD-Funktionen...........................663 17 Tabellen und Übersichten......................697 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 33
Werkstück einrichten........................... 77 Die richtige Betriebsart wählen......................77 Werkstück aufspannen...........................77 Bezugspunktsetzen mit 3D-Tastsystem....................78 Das erste Programm abarbeiten......................79 Die richtige Betriebsart wählen......................79 Das Programm wählen, das Sie abarbeiten wollen................79 Programm starten..........................79 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 34
Verbindung konfigurieren – Windows Terminal Service (RemoteFX)...........110 Verbindung konfigurieren – VNC......................112 Herunterfahren oder Rebooten eines externen Rechners..............113 Verbindung starten und beenden......................115 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN.........116 3D-Tastsysteme............................116 Elektronische Handräder HR........................ 117 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 35
Eine der zuletzt gewählten Dateien wählen..................159 Datei löschen............................160 Verzeichnis löschen..........................160 Dateien markieren..........................161 Datei umbenennen..........................162 Dateien sortieren..........................162 Zusätzliche Funktionen......................... 163 Zusatz-Tools zur Verwaltung externer Dateitypen................164 Zusatz-Tools für ITCs..........................173 Datenübertragung zu oder von einem externen Datenträger.............. 175 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 36
Inhaltsverzeichnis Die Steuerung im Netzwerk........................ 177 USB-Geräte an der Steuerung......................178 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 40
Beispiel: Vollkreis kartesisch........................ 283 Bahnbewegungen – Polarkoordinaten..................... 284 Übersicht.............................. 284 Polarkoordinatenursprung: Pol CC......................285 Gerade LP............................285 Kreisbahn CP um Pol CC........................286 Kreisbahn CTP mit tangentialem Anschluss..................286 Schraubenlinie (Helix)........................... 287 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 41
Grundlagen............................291 Grafik der FK-Programmierung......................293 FK-Dialog eröffnen..........................294 Pol für FK-Programmierung........................294 Geraden frei programmieren........................295 Kreisbahnen frei programmieren......................296 Eingabemöglichkeiten...........................297 Hilfspunkte............................300 Relativbezüge............................301 Beispiel: FK-Programmierung 1......................303 Beispiel: FK-Programmierung 2......................304 Beispiel: FK-Programmierung 3......................305 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 42
CAD Import (Option #42)........................309 Anwendung............................309 Arbeiten mit dem CAD-Viewer......................310 CAD-Datei öffnen..........................310 Grundeinstellungen..........................311 Layer einstellen............................ 313 Bezugspunkt festlegen.........................314 Nullpunkt festlegen..........................317 Kontur wählen und speichern......................320 Bearbeitungspositionen wählen und speichern................... 323 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 43
Beliebiges Programm als Unterprogramm aufrufen................337 Verschachtelungen..........................340 Verschachtelungsarten..........................340 Verschachtelungstiefe...........................340 Unterprogramm im Unterprogramm....................341 Programmteil-Wiederholungen wiederholen..................342 Unterprogramm wiederholen....................... 343 Programmierbeispiele........................344 Beispiel: Konturfräsen in mehreren Zustellungen................344 Beispiel: Bohrungsgruppen........................345 Beispiel: Bohrungsgruppe mit mehreren Werkzeugen................ 346 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 44
FN 29: PLC – Werte an PLC übergeben..................... 406 FN 37: EXPORT........................... 407 FN 38: SEND – Informationen aus dem NC-Programm senden............407 Tabellenzugriffe mit SQL-Anweisungen................... 408 Einführung............................408 Funktionsübersicht..........................409 SQL-Befehl programmieren........................410 Anwendungsbeispiel..........................411 SQL BIND.............................412 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 45
Schwenken der Bearbeitungsebene mit Werkstück-Winkeln: von der Steuerung berechnete Koordinaten für Drehachsen........................ 442 Messergebnisse von Tastsystem-Zyklen..................... 443 9.13 Programmierbeispiele........................445 Beispiel: Ellipse............................ 445 Beispiel: Zylinder konkav mit Radiusfräser..................447 Beispiel: Kugel konvex mit Schaftfräser....................449 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 46
Handradpositionierung während des Programmlaufs überlagern: M118..........465 Rückzug von der Kontur in Werkzeugachsrichtung: M140..............467 Tastsystemüberwachung unterdrücken: M141..................469 Grunddrehung löschen: M143......................470 Werkzeug bei NC-Stopp automatisch von der Kontur abheben: M148..........471 Ecken verrunden: M197........................472 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 47
11.7 Textdateien erstellen..........................496 Anwendung............................496 Textdatei öffnen und verlassen......................496 Texte editieren............................497 Zeichen, Wörter und Zeilen löschen und wieder einfügen..............497 Textblöcke bearbeiten...........................498 Textteile finden............................. 499 11.8 Frei definierbare Tabellen........................500 Grundlagen............................500 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 48
Verweilzeit programmieren........................508 Verweilzeit zurücksetzen........................509 11.11 Verweilzeit FUNCTION DWELL......................510 Verweilzeit programmieren........................510 11.12 Werkzeug bei NC-Stopp abheben: FUNCTION LIFTOFF..............511 Abheben mit FUNCTION LIFTOFF programmieren................511 Funktion Liftoff zurücksetzen....................... 513 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 49
Vorschub in mm/min bei Drehachsen A, B, C: M116 (Option #8)............544 Drehachsen wegoptimiert fahren: M126..................... 545 Anzeige der Drehachse auf Wert unter 360° reduzieren: M94............546 Auswahl von Schwenkachsen: M138....................547 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 50
Messwerte aus den Tastsystemzyklen in eine Nullpunkttabelle schreiben......... 587 Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben........588 13.7 3D-Tastsystem kalibrieren......................... 589 Einführung............................589 Kalibrieren der wirksamen Länge......................590 Wirksamen Radius kalibrieren und Tastsystem-Mittenversatz ausgleichen......... 591 Kalibrierwerte anzeigen........................595 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 51
13.10 Bearbeitungsebene schwenken (Option #8)..................615 Anwendung, Arbeitsweise........................615 Positionsanzeige im geschwenkten System..................617 Einschränkungen beim Schwenken der Bearbeitungsebene............... 617 Manuelles Schwenken aktivieren......................618 Werkzeugachsrichtung als aktive Bearbeitungsrichtung setzen............620 Bezugspunktsetzen im geschwenkten System................... 620 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 52
Inhaltsverzeichnis 14 Positionieren mit Handeingabe....................621 14.1 Einfache Bearbeitungen programmieren und abarbeiten.............. 622 Positionieren mit Handeingabe anwenden..................623 Programme aus $MDI sichern......................626 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 53
Beliebiger Einstieg ins Programm: Satzvorlauf..................654 Wiederanfahren an die Kontur......................659 15.6 Automatischer Programmstart......................660 Anwendung............................660 15.7 Sätze überspringen..........................661 Anwendung............................661 /-Zeichen einfügen..........................661 /-Zeichen löschen..........................661 15.8 Wahlweiser Programmlauf-Halt......................662 Anwendung............................662 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 54
Datenbits einstellen (dataBits Nr. 106703)..................678 Parität überprüfen (parity Nr. 106704)....................678 Stopp-Bits einstellen (stopBits Nr. 106705)..................678 Handshake einstellen (flowControl Nr. 106706)...................679 Dateisystem für Dateioperation (fileSystem Nr. 106707)..............679 Block Check Character (bccAvoidCtrlChar Nr. 106708)................ 679 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 56
Software-Optionen..........................720 Zubehör..............................721 17.4 Übersichtstabellen..........................722 Bearbeitungszyklen..........................722 Zusatzfunktionen..........................723 17.5 Funktionen der TNC 320 und der iTNC 530 im Vergleich.............. 725 Vergleich: Technische Daten.........................725 Vergleich: Datenschnittstellen......................725 Vergleich: PC-Software......................... 726 Vergleich: Benutzerfunktionen......................726 Vergleich: Zusatzfunktionen........................734 Vergleich: Zyklen..........................736 Vergleich: Tastsystemzyklen in den Betriebsarten Manueller Betrieb und El. Handrad....... 738 Vergleich: Tastsystemzyklen zur automatischen Werkstückkontrolle...........739...
Einschalten der Maschine beginnt die Gefährdung! Maschinenhandbuch beachten und befolgen Sicherheitshinweise und Sicherheitssymbole beachten und befolgen Sicherheitseinrichtungen verwenden Beachten Sie Ihr Maschinenhandbuch! Das Einschalten der Maschine und Anfahren der Referenzpunkte sind maschinenabhängige Funktionen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 59
Erste Schritte mit der TNC 320 | Einschalten der Maschine Die Versorgungsspannung von Steuerung und Maschine einschalten Die Steuerung startet das Betriebssystem. Dieser Vorgang kann einige Minuten dauern. Danach zeigt die Steuerung in der Kopfzeile des Bildschirms den Dialog Stromunterbrechung an.
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Das erste Teil programmieren Die richtige Betriebsart wählen Programme erstellen können Sie ausschließlich in der Betriebsart Programmieren: Betriebsartentaste drücken Die Steuerung wechselt in die Betriebsart Programmieren. Detaillierte Informationen zu diesem Thema...
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Ein neues Programm eröffnen / Dateiverwaltung Taste PGM MGT drücken Die Steuerung öffnet die Dateiverwaltung. Die Dateiverwaltung der Steuerung ist ähnlich aufgebaut wie die Dateiverwaltung auf einem PC mit dem Windows Explorer. Mit der Dateiverwaltung verwalten Sie die Daten auf dem internen Speicher der Steuerung.
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Ein Rohteil definieren Nachdem Sie ein neues Programm eröffnet haben, können Sie ein Rohteil definieren. Einen Quader beispielsweise definieren Sie durch Angabe des MIN- und MAX-Punkts, jeweils bezogen auf den gewählten Bezugspunkt.
Seite 63
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Programmaufbau Bearbeitungsprogramme sollten möglichst immer ähnlich aufgebaut sein. Das erhöht die Übersicht, beschleunigt die Programmierung und reduziert Fehlerquellen. Empfohlener Programmaufbau bei einfachen, konventionellen Konturbearbeitungen Beispiel 0 BEGIN PGM BSPCONT MM 1 BLK FORM 0.1 Z X...
Seite 64
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Empfohlener Programmaufbau bei einfachen Zyklenprogrammen Beispiel 0 BEGIN PGM BSBCYC MM 1 BLK FORM 0.1 Z X... Y... Z... 2 BLK FORM 0.2 X... Y... Z... 3 TOOL CALL 5 Z S5000 4 L Z+250 R0 FMAX 5 PATTERN DEF POS1( X...
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Eine einfache Kontur programmieren Die rechts dargestellte Kontur soll auf Tiefe 5 mm einmal umfräst werden. Die Rohteildefinition haben Sie bereits erstellt. Nachdem Sie über eine Funktionstaste einen Dialog eröffnet haben, geben Sie alle von der Steuerung in der Kopfzeile des Bildschirms abgefragten Daten ein.
Seite 66
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Anfahrfunktion Softkey APPR CT drücken: Koordinaten des Konturstartpunkts1 in X und Y angeben, z. B. 5/5, mit Taste ENT bestätigen Mittelpunktswinkel? Einfahrwinkel eingeben, z. B. 90°, mit Taste ENT bestätigen Kreisradius? Einfahrradius eingeben, z.
Seite 67
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Werkzeug freifahren: Drücken Sie die orange Achstaste Z und geben Sie den Wert für die anzufahrende Position ein, z. B. 250. Mit Taste ENT bestätigen Radiuskorr.: RL/RR/keine Korr.? mit Taste ENT bestätigen: Keine Radiuskorrektur aktivieren...
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Zyklenprogramm erstellen Die im Bild rechts dargestellten Bohrungen (Tiefe 20 mm) sollen mit einem Standardbohrzyklus gefertigt werden. Die Rohteildefinition haben Sie bereits erstellt. Werkzeug aufrufen: Geben Sie die Werkzeugdaten ein. Bestätigen Sie die Eingabe...
Seite 69
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Den Bohrzyklus auf dem definierten Muster abarbeiten: Vorschub F=? mit Taste ENT bestätigen: Im Eilgang (FMAX) verfahren Zusatz-Funktion M? Spindel und Kühlmittel einschalten, z. B. M13, mit Taste END bestätigen Die Steuerung speichert den eingegebenen Verfahrsatz.
Seite 70
Erste Schritte mit der TNC 320 | Das erste Teil programmieren Beispiel 0 BEGIN PGM C200 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteildefinition 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 5 Z S4500 Werkzeugaufruf...
Erste Schritte mit der TNC 320 | Das erste Teil grafisch testen Das erste Teil grafisch testen Die richtige Betriebsart wählen Programme testen können Sie in der Betriebsart Programm-Test: Betriebsartentaste drücken Die Steuerung wechselt in die Betriebsart Programm-Test. Detaillierte Informationen zu diesem Thema...
Erste Schritte mit der TNC 320 | Das erste Teil grafisch testen Das Programm wählen, das Sie testen wollen Taste PGM MGT drücken Die Steuerung öffnet die Dateiverwaltung. Softkey LETZTE DATEIEN drücken Die Steuerung öffnet ein Überblendfenster mit den zuletzt gewählten Dateien.
Erste Schritte mit der TNC 320 | Das erste Teil grafisch testen Den Programm-Test starten Softkey RESET + START drücken Die Steuerung setzt die bisher aktiven Werkzeugdaten zurück Die Steuerung simuliert das aktive Programm, bis zu einer programmierten Unterbrechung oder bis zum Programmende Während die Simulation läuft, können Sie über...
Erste Schritte mit der TNC 320 | Werkzeuge einrichten Werkzeuge einrichten Die richtige Betriebsart wählen Werkzeuge richten Sie in der Betriebsart Manueller Betrieb ein: Betriebsartentaste drücken Die Steuerung wechselt in die Betriebsart Manueller Betrieb. Detaillierte Informationen zu diesem Thema Betriebsarten der Steuerung Weitere Informationen: "Betriebsarten", Seite 85...
Erste Schritte mit der TNC 320 | Werkzeuge einrichten Die Werkzeugtabelle TOOL.T Beachten Sie Ihr Maschinenhandbuch! Der Aufruf der Werkzeugverwaltung kann sich von der nachfolgend beschriebenen Art und Weise unterscheiden. In der Werkzeugtabelle TOOL.T (fest unter TNC:\table\ gespeichert) speichern Sie Werkzeugdaten wie Länge und Radius, aber auch weitere werkzeugspezifische Informationen, die die Steuerung für die Ausführung verschiedenster Funktionen benötigt.
Seite 76
Erste Schritte mit der TNC 320 | Werkzeuge einrichten Die Platztabelle TOOL_P .TCH Beachten Sie Ihr Maschinenhandbuch! Die Funktionsweise der Platztabelle ist maschinenabhängig. In der Platztabelle TOOL_P .TCH (fest gespeichert unter TNC:\table\) legen Sie fest, welche Werkzeuge in Ihrem Werkzeugmagazin bestückt sind.
Erste Schritte mit der TNC 320 | Werkstück einrichten Werkstück einrichten Die richtige Betriebsart wählen Werkstücke richten Sie in der Betriebsart Manueller Betrieb oder El. Handrad ein Betriebsartentaste drücken Die Steuerung wechselt in die Betriebsart Manueller Betrieb. Detaillierte Informationen zu diesem Thema...
Erste Schritte mit der TNC 320 | Werkstück einrichten Bezugspunktsetzen mit 3D-Tastsystem 3D-Tastsystem einwechseln: In der Betriebsart Positionieren mit Handeingabe einen TOOL CALL-Satz mit Angabe der Werkzeugachse ausführen und anschließend wieder die Betriebsart Manueller Betrieb wählen Softkey ANTASTFUNKTION drücken Die Steuerung zeigt in der Softkey-Leiste die verfügbaren Funktionen an.
Erste Schritte mit der TNC 320 | Das erste Programm abarbeiten Das erste Programm abarbeiten Die richtige Betriebsart wählen Programme abarbeiten können Sie entweder in der Betriebsart Programmlauf Einzelsatz oder in der Betriebsart Programmlauf Satzfolge: Betriebsartentaste drücken Die Steuerung wechselt in die Betriebsart Programmlauf Einzelsatz, die Steuerung arbeitet den NC-Satz für Satz ab.
Bearbeitungsprogramme die Sie an HEIDENHAIN- Bahnsteuerungen (ab der TNC 150 B) erstellt haben, sind von der TNC 320 bedingt abarbeitbar. Wenn die NC-Sätze ungültige Elemente enthalten, dann werden diese von der Steuerung beim Öffnen der Datei mit einer Fehlermeldung oder als ERROR-Sätze gekennzeichnet.
Seite 83
Softkey-Umschalttasten wählen lassen. Die aktive Softkey- Leiste wird als blauer Balken dargestellt Softkey-Wahltasten Softkey-Umschalttasten Festlegen der Bildschirmaufteilung Bildschirm-Umschalttaste für Maschinen-Betriebsarten, Programmier-Betriebsarten und drittem Desktop Softkey-Wahltasten für Maschinenhersteller-Softkeys Softkey-Umschalttasten für Maschinenhersteller-Softkeys USB-Anschluss HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 84

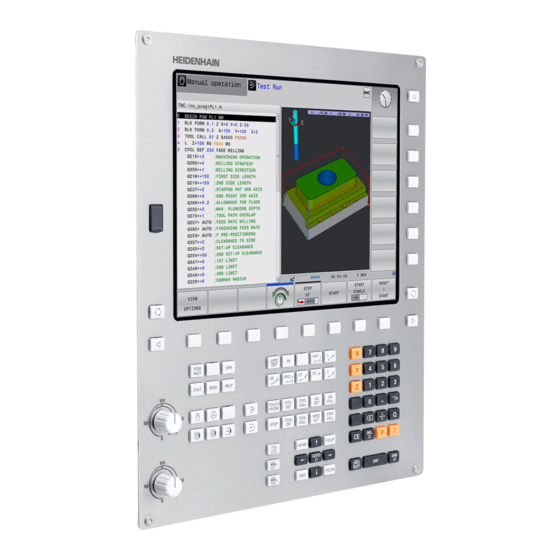

Seite 85 Bildschirmaufteilung mit Softkey wählen Bedienfeld Die TNC 320 wird mit einem integrierten Bedienfeld geliefert. Alternativ gibt es die TNC 320 auch als Version mit separatem Bildschirm und Bedienfeld mit einer Alphatastatur. Alphatastatur für die Texteingaben, Dateinamen und DIN/ISO- Programmierung...
Positionieren mit Handeingabe In dieser Betriebsart lassen sich einfache Verfahrbewegungen programmieren, z. B. um planzufräsen oder vorzupositionieren. Softkeys zur Bildschirmaufteilung Softkey Fenster Programm Links: Programm, rechts: Statusanzeige Links: Programm, rechts: Kollisionskörper HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 86
Unverträglichkeiten, fehlende oder falsche Angaben im Programm und Verletzungen des Arbeitsraums herauszufinden. Die Simulation wird grafisch mit verschiedenen Ansichten unterstützt. Softkeys zur Bildschirmaufteilung Softkey Fenster Programm Links: Programm, rechts: Statusanzeige Links: Programm, rechts: Grafik Grafik HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Satz mit der Taste NC-Start einzeln. Bei Punktemusterzyklen und CYCL CALL PAT stoppt die Steuerung nach jedem Punkt. Softkeys zur Bildschirmaufteilung Softkey Fenster Programm Links: Programm, rechts: Gliederung Links: Programm, rechts: Statusanzeige Links: Programm, rechts: Grafik Grafik HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Achse kann mit dem Handrad verfahren werden Achsen werden unter Berücksichtigung der Grund- drehung verfahren Achsen werden unter Berücksichtigung der 3D-Grunddrehung verfahren Achsen werden in geschwenkter Bearbeitungs- ebene verfahren Achsen werden gespiegelt verfahren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 89
Die Funktion pulsierende Drehzahl ist aktiv Sie können die Reihenfolge der Icons mit dem optionalen Maschinenparameter iconPrioList (Nr. 100813) ändern. Nur das Symbol für STIB (Steuerung in Betrieb) ist immer sichtbar und nicht konfigurierbar. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
über die Umschalt-Softkeys oder mithilfe der Taste nächster Reiter Beachten Sie bitte, dass einige der nachfolgend beschriebenen Statusinformationen nur dann zur Verfügung stehen, wenn Sie die dazugehörende Software-Option an Ihrer Steuerung freigeschaltet haben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 91
Keine Direkt- Aktive Programmteilwiederholungen mit anwahl Satznummer, Labelnummer und Anzahl der möglich programmierten/noch auszuführenden Wieder- holungen Aktive Unterprogramme mit Satznummer, in der das Unterprogramm gerufen wurde und Label- nummer die aufgerufen wurde HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 92
Liste der aktiven M-Funktionen, die von Ihrem Maschinenhersteller angepasst werden Positionen und Koordinaten (Reiter POS) Softkey Bedeutung Art der Positionsanzeige, z. B. Istposition Schwenkwinkel für die Bearbeitungsebene Winkel der Basistransformationen Aktive Kinematik HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 93
Anzeige programmiertes Werkzeug und Schwesterwerkzeug Werkzeugvermessung (Reiter TT) Die Steuerung zeigt diesen Reiter nur an, wenn die Funktion an Ihrer Maschine aktiv ist. Softkey Bedeutung Keine Direkt- Aktives Werkzeug anwahl möglich Messwerte der Werkzeugvermessung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 94
Werte zeigt die Steuerung in der Exponentialschreibweise an. Das Ergebnis von Q1 = COS 89.999 * 0.001 zeigt die Steuerung als +1.74532925e-08 an, wobei e-08 dem Faktor 10 entspricht. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 95
Stern ein, wenn eine Anwendung des Window- Managers, oder der Window-Manager selbst einen Fehler verursacht hat. Wechseln Sie in diesem Fall in den Window-Manager und beheben das Problem, ggf. Maschinenhandbuch beachten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
HePacketManager: nur für autorisierte Fachkräfte HePacketManager Custom: nur für autorisierte Fachkräfte Language/Keyboards: Systemdialogsprache und Tastaturversion wählen – die Steuerung überschreibt die Einstellung der Systemdialogsprache beim Starten mit der Spracheinstellung des Maschinenparameters CfgDisplayLanguage (Nr. 101300) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 97
Steuerung zugreifen (Virtual Network Computing) Die unter den Tools verfügbaren Anwendungen können Sie durch Anwahl des entsprechenden Dateityps in der Dateiverwaltung der Steuerung direkt starten. Weitere Informationen: "Zusatz-Tools zur Verwaltung externer Dateitypen", Seite 164 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 98
Grüne HEIDENHAIN-Schaltfläche drücken, um das JH-Menü zu öffnen Menüpunkt Diagnostic wählen Menüpunkt Portscan wählen Die Steuerung öffnet das Überblendfenster HeRos Portscan. Schaltfläche Automatic update on drücken Zeitintervall mit dem Schieberegler einstellen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Automatische Installation eines Sitzungszertifikats Bei einer NC-Softwareinstallation wird automatisch ein aktuelles zeitlich befristetes Zertifikat auf der Steuerung installiert. Eine Installation, auch in Form eines Updates, kann nur ein Servicetechniker des Maschinenherstellers durchführen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 100
Um die Servicesitzung zu starten, gehen Sie wie folgt vor: Task-Leiste am unteren Bildschirmrand öffnen Grüne HEIDENHAIN-Schaltfläche drücken, um das JH-Menü zu öffnen Menüpunkt Diagnostic wählen Menüpunkt RemoteService wählen Session key vom Maschinenhersteller eingeben HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 101
PRINTER: nicht mehr geändert wird. Wenn die zu druckende Datei mit FN-Funktio- nen z. B. beim Antasten befüllt wird, kann das nützlich sein. Standard Drucker Auswählen, um bei mehreren Druckern den Standarddrucker auszuwählen. Wird bei der Anlage des ersten Druckers automatisch vergeben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 102
Druckauftrags wieder aus dem Verzeichnis gelöscht Mithilfe der Funktion FN 16: F-PRINT Weitere Informationen: "Meldungen ausdrucken", Seite 374 Auflistung der druckbaren Dateien: Textdateien Grafikdateien PDF-Dateien Der angeschlossene Drucker muss postscript-fähig sein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
SELinux ist in der Regel von Ihrem Maschinenhersteller durch ein Passwort geschützt, Maschinenhandbuch beachten HEIDENHAIN empfiehlt die Aktivierung von SELinux, da dies einen zusätzlichen Schutz gegen einen Angriff von außen darstellt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 104
Teilnehmer nimmt an der Fokusvergabe teil Manuell Manuell eingetragener Teilnehmer Verweigert Diesem Teilnehmer ist die Verbindung nicht erlaubt TeleService/IPC 61xx Teilnehmer über TeleService-Verbindung DHCP Sonstiger Rechner, der von diesem Rechner eine IP-Adresse bezieht HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 105
Fokus erscheint ein Überblendfenster. Mit diesem Dialog kann die Übergabe des Fokus auf den anfragenden Teilnehmer unterbunden werden. Erfolgt dies nicht, wechselt der Fokus nach dem eingestellten Zeitlimit an den anfragenden Teilnehmer. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Task-Leiste am unteren Bildschirmrand öffnen Weitere Informationen: "Window-Manager", Seite 95 Grüne HEIDENHAIN-Schaltfläche drücken, um das JH-Menü zu öffnen Menüpunkt Tools wählen Menüpunkt NC/PLC Backup oder NC/PLC Restore wählen Die Steuerung öffnet das Überblendfenster. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 107
Namen der Sicherungsdatei eingeben Speicherpfad wählen Mit Softkey VORWÄRTS nächsten Schritt wählen Die Steuerung erzeugt die Sicherungsdatei. Mit Softkey OK bestätigen Die Steuerung schließt die Sicherung ab und startet die NC- Software neu. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 108
Mit Softkey VORWÄRTS nächsten Schritt wählen Ggf. mit Softkey NC SOFTWARE STOPPEN die Steuerung anhalten Archiv entpacken Die Steuerung stellt die Dateien wieder her. Mit Softkey OK bestätigen Die Steuerung startet die NC-Software neu. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 109
Verbindung zwischen HEROS 5 und dem IPC 6641. Abweichende Kombinationen und Verbindungen werden nicht garantiert. Wenn Sie eine TNC 320 mit Touch-Bedienung verwenden, können Sie einige Tastendrücke durch Gesten ersetzen. Weitere Informationen: "Touchscreen bedienen", Seite HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung öffnet das Überblendfenster Auswahl Server- Betriebssystem. Gewünschtes Betriebssystem wählen Win XP Win 7 Win 8.X Win 10 Anderes Windows OK drücken Die Steuerung öffnet das Überblendfenster Verbindung bearbeiten. Verbindung bearbeiten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 111
VNC, gespiegelt sondern ein eigener Desktop dafür geöffnet. Der zum Zeitpunkt der Verbindungsherstellung aktive Desktop am externen Rechner wird dann gesperrt bzw. der Benutzer wird abgemeldet. Dadurch wird eine Bedienung von zwei Seiten ausgeschlossen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Zugriff auf angeschlossene USB-Massenspeicher erlauben Pflicht Rechner Host-Name oder IP-Adresse des externen Rechners. In der Pflicht empfohlenen Konfiguration des IPC 6641 ist es die IP-Adresse 192.168.254.3 Passwort Passwort zur Verbindung mit dem VNC-Server Pflicht HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Verbindung bearbeiten Einstellung Bedeutung Eingabe Verbindungs-Name: Name der Verbindung im Remote Desktop Manager Pflicht Erneutes Starten nach Bei dieser Verbindung nicht notwendig Verbindungsende: Automatisch Starten beim Bei dieser Verbindung nicht notwendig Anmelden HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 114
Pflicht gefahren wird (kein Reboot). Das ist der Normalfall. Auch die Taste END löst dann keinen Reboot mehr aus. Eingaben im Bereich Erwei- Benutzung nur für autorisierte Fachkräfte Optional terte Optionen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Verbindungen automatisch beendet. Beachten Sie, dass hier nur die Verbindung beendet wird, der externe Rechner oder das externe System jedoch nicht automatisch heruntergefahren wird. Weitere Informationen: "Herunterfahren oder Rebooten eines externen Rechners", Seite 113 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 116
Schutzart machen das Werkzeug-Tastsystem gegenüber Kühlmittel und Spänen unempfindlich. Das Schaltsignal erzeugt ein verschleißfreier optischer Schalter. Die Signalübertragung erfolgt beim TT 160 kabelgebunden. Der TT 460 ermöglicht eine Infrarot- und eine Funkübertragung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Handradumdrehung ist in einem weiten Bereich wählbar. Neben den Einbauhandrädern HR 130 und HR 150 bietet HEIDENHAIN auch die portablen Handräder HR 510, HR 520 und HR 550FS an. Weitere Informationen: "Verfahren mit elektronischen Handrädern", Seite 557 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bei absoluten Messgeräten wird nach dem Einschalten ein absoluter Positionswert zur Steuerung übertragen. Dadurch ist, ohne Verfahren der Maschinenachsen, die Zuordnung zwischen der Ist-Position und der Maschinenschlitten-Position direkt nach dem Einschalten wiederhergestellt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 121
Working Plane Coordinate System Eingabe-Koordinatensystem I-CS: Input Coordinate System Werkzeug-Koordinatensystem T-CS: Tool Coordinate System Alle Bezugssysteme bauen aufeinander auf. Sie unterliegen der kinematischen Kette der jeweiligen Werkzeugmaschine. Das Maschinen-Koordinatensystem ist dabei das Referenzbezugssystem. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 122
Softkey Anwendung Der Anwender kann achsweise Verschiebungen im Maschinen-Koordinatensystem definieren, mithilfe der OFFSET-Werte der Bezugspunkttabelle. Der Maschinenhersteller konfiguriert die OFFSET- Spalten der Bezugspunktverwaltung passend zur Maschine. Weitere Informationen: "Bezugspunktverwaltung", Seite 569 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 123
Bewegung der Y-Achse im Maschinen-Koordinatensystem. Die Anzeigen IST und SOLL zeigen Bewegungen der Y-Achse und der Z-Achse im Eingabe-Koordinatensystem. Der Anwender kann Positionen bezogen auf den Maschinen- Nullpunkt programmieren, z. B. mithilfe der Zusatzfunktion M91. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 124
3D-Tastsystems. Die ermittelten Werte speichert die Steuerung bezogen auf das Basis-Koordinatensystem als BASISTRANSFORM.- Werte in der Bezugspunktverwaltung. Der Maschinenhersteller konfiguriert die BASISTRANSFORM.-Spalten der Bezugspunktverwaltung passend zur Maschine. Weitere Informationen: "Bezugspunktverwaltung", Seite 569 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 125
Transformationen die Lage und die Orientierung des Bearbeitungsebene-Koordinatensystems. Transformationen im Werkstück-Koordinatensystem: 3D ROT-Funktionen B-CS PLANE-Funktionen Zyklus 19 BEARBEITUNGSEBENE Zyklus 7 NULLPUNKT (Verschiebung dem Schwenken der Bearbeitungsebene) Zyklus 8 SPIEGELUNG (Spiegelung dem Schwenken der Bearbeitungsebene) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 126
3-Achsbearbeitung gibt es keine Transformationen im Werkstück-Koordinatensystem. Die BASISTRANSFORM.- Werte der aktiven Zeile der Bezugspunkttabelle wirken bei dieser Annahme unmittelbar auf das Bearbeitungsebene-Koordinatensystem. Im Bearbeitungsebene-Koordinatensystem sind natürlich weitere Transformationen möglich. Weitere Informationen: "Bearbeitungsebene-Koordinatensystem WPL-CS", Seite 127 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 127
Bearbeitungsebene-Koordinatensystems identisch. An einer 3-Achsmaschine oder bei einer reinen 3-Achsbearbeitung gibt es außerdem keine Transformationen im Werkstück-Koordinatensystem. Die BASISTRANSFORM.-Werte der aktiven Zeile der Bezugspunkttabelle wirken bei dieser Annahme unmittelbar auf das Eingabe-Koordinatensystem. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 128
Koordinaten X, Y und Z bestimmt. In Verbindung mit der 3D-Werkzeugkorrektur kann entlang der Flächennormalenvektoren die Lage des Werkzeug-Koordinatensystems verschoben werden. Die Orientierung des Werkzeug-Koordinatensystems kann in verschiedenen Bezugssystemen erfolgen. Weitere Informationen: "Werkzeug-Koordinatensystem T-CS", Seite 129 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 130
0 < R2 + DR2 + DR2 < R + DR PROG PROG → Eckenradiusfräser oder Torusfräser Ohne der TCPM-Funktion oder der Zusatzfunktion M128 ist die Orientierung des Werkzeug-Koordinatensystems und des Eingabe-Koordinatensystems identisch. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Festlegen von Pol und Winkel-Bezugsachse Den Pol legen Sie durch zwei Koordinaten im rechtwinkligen Koordinatensystem in einer der drei Ebenen fest. Damit ist auch die Winkel-Bezugsachse für den Polarkoordinaten-Winkel PA eindeutig zugeordnet. Pol-Koordinaten (Ebene) Winkel-Bezugsachse HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Y = 10 mm Absolute und inkrementale Polarkoordinaten Absolute Koordinaten beziehen sich immer auf den Pol und die Winkelbezugsachse. Inkrementale Koordinaten beziehen sich immer auf die zuletzt programmierte Position des Werkzeugs. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bezugspunkt mit den absoluten Koordinaten X=450 Y=750. Mit dem Zyklus Nullpunktverschiebung können Sie den Nullpunkt vorübergehend auf die Position X=450, Y=750 verschieben, um die Bohrungen bis 7) ohne weitere Berechnungen zu programmieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
HINWEIS Achtung Kollisionsgefahr! Die Steuerung führt keine automatische Kollisionsprüfung zwischen dem Werkzeug und dem Werkstück durch. Während der Anfahrbewegung nach einem Werkzeugwechsel besteht Kollisionsgefahr! Bei Bedarf eine zusätzliche sichere Zwischenposition programmieren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
0 BEGIN PGM NEU MM Programmanfang, Name, Maßeinheit 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Spindelachse, MIN-Punkt-Koordinaten 2 BLK FORM 0.2 X+100 Y+100 Z+0 MAX-Punkt-Koordinaten 3 END PGM NEU MM Programmende, Name, Maßeinheit HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 136
Wenn sie ein rotationssymmetrisches Rohteil mit inkrementalen Koordinaten definieren, dann sind die Maße unabhängig von der Durchmesserprogrammierung. Die Angabe des Unterprogramms kann mithilfe einer Nummer, eines Namens oder eines QS-Parameters erfolgen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 137
Programmieren in positiver Hauptachsrichtung 6 L Z-20 7 L X+70 8 L Z-100 9 L X+0 10 L Z+1 Konturende 11 LBL 0 Unterprogramm-Ende 12 END PGM NEU MM Programmende, Name, Maßeinheit HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung erzeugt die Satznummern sowie den BEGIN- und END-Satz automatisch. Wenn Sie keine Rohteildefinition programmieren wollen, brechen Sie den Dialog bei Bearbeitungsebene in Grafik: XY mit der Taste DEL ab! HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Taste ENT zur nächsten Frage ZUSATZ-FUNKTION M? 3 (Zusatzfunktion M3 Spindel ein) eingeben. Mit Taste END beendet die Steuerung diesen Dialog. Beispiel 3 L X+10 Y+5 R0 F100 M3 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 140
Zahnvorschub definieren (Einheit mm/Zahn oder inch/Zahn). Anzahl der Zähne muss in der Werkzeugtabelle in der Spalte CUT definiert sein Taste Funktionen zur Dialogführung Dialogfrage übergehen Dialog vorzeitig beenden Dialog abbrechen und löschen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Satz eröffnen. Wenn Sie mithilfe eines Softkeys eine Eingabealternative wählen müssen (z. B. die Radiuskorrektur), dann schließt die Steuerung die Softkey-Leiste zur Achsauswahl. Bei aktiver Funktion Bearbeitungsebene schwenken ist die Funktion Istpositionsübernahme nicht erlaubt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bestimmten Satz wählen: Taste GOTO drücken, gewünschte Satznummer eingeben, mit Taste ENT bestätigen. Oder: Taste GOTO drücken, Satznummernschritt eingeben und die Anzahl der eingegebenen Zeilen durch Druck auf Softkey N ZEILEN nach oben oder unten überspringen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 143
Dateinamen eingeben Mit Softkey OK oder Taste ENT bestätigen bzw. Vorgang mit Softkey ABBRECHEN beenden Die mit SPEICHERN UNTER gespeicherte Datei finden Sie in der Dateiverwaltung auch mithilfe des Softkeys LETZTE DATEIEN. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 144
Wort wie im zuerst gewählten Satz. Wenn Sie in sehr langen NC-Programmen die Suche starten, blendet die Steuerung ein Symbol mit der Fortschrittsanzeige ein. Bei Bedarf können Sie die Suche jederzeit abbrechen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 145
Programm über die Dateiverwaltung. Wählen Sie mit den Pfeiltasten den Satz, hinter dem Sie den kopierten (ausgeschnittenen) Programmteil einfügen wollen Gespeicherten Programmteil einfügen: Softkey BLOCK EINFÜGEN drücken Markierungsfunktion beenden: Softkey MARKIEREN ABBRECHEN drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung springt auf den nächsten Satz, in dem der gesuchte Text gespeichert ist. Suchvorgang wiederholen Die Steuerung springt auf den nächsten Satz, in dem der gesuchte Text gespeichert ist. Suchfunktion beenden: Softkey Ende drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 147
ERSETZEN drücken oder um alle gefundenen Textstellen zu ersetzen: Softkey ALLE ERSETZEN drücken, oder um den Text nicht zu ersetzen und die nächste Fundstelle anzuspringen: Softkey SUCHEN drücken Suchfunktion beenden: Softkey Ende drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
2 GByte verwalten und speichern. Je nach Einstellung erzeugt die Steuerung nach dem Editieren und Abspeichern der NC-Programme Backup- Dateien mit der Endung *.bak. Dies beeinträchtigt den zur Verfügung stehenden Speicherplatz. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 149
Datenübertragung zu vermeiden. Tabellennamen müssen mit einem Buchstaben beginnen. Die maximal erlaubte Pfadlänge beträgt 255 Zeichen. Zur Pfadlänge zählen die Bezeichnungen des Laufwerks, des Verzeichnisses und der Datei inklusive der Endung. Weitere Informationen: "Pfade", Seite 151 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Maschinenparameter usw.) gesichert sind. Wenden Sie sich hierzu ggf. an Ihren Maschinenhersteller. Löschen Sie von Zeit zu Zeit nicht mehr benötigte Dateien, damit die Steuerung für die Systemdateien (z. B. Werkzeugtabelle) immer genügend freien Speicher zur Verfügung hat. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Danach wurde im Verzeichnis AUFTR1 noch das Unterverzeichnis NCPROG angelegt und dort das Bearbeitungsprogramm PROG1.H hineinkopiert. Das Bearbeitungsprogramm hat damit den Pfad: TNC:\AUFTR1\NCPROG\PROG1.H Die Grafik rechts zeigt ein Beispiel für eine Verzeichnisanzeige mit verschiedenen Pfaden. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Datum, an der die Datei das letzte Mal geändert wurde Zeit Uhrzeit, an der die Datei das letzte Mal geändert wurde Zum Anzeigen der abhängigen Dateien setzen Sie den Maschinenparameter dependentFiles (Nr. 122101) auf MANUAL. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bewegt den Cursor in einem Fenster auf und ab Bewegt den Cursor in einem Fenster seitenweise auf und ab Schritt 1: Laufwerk wählen Laufwerk im linken Fenster markieren Laufwerk wählen: Softkey WÄHLEN drücken oder Taste ENT drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 155
Betriebsart, aus der Sie die Dateiverwaltung aufgerufen haben. Wenn Sie in der Dateiverwaltung den Anfangsbuchstaben der gesuchten Datei eingeben, springt der Cursor automatisch auf das erste Programm mit entsprechendem Buchstaben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung kopiert die Datei mit dem gleichen Namen ins gewählte Verzeichnis. Die ursprüngliche Datei bleibt erhalten. Wenn Sie den Kopiervorgang mit der Taste ENT oder dem Softkey OK gestartet haben, zeigt die Steuerung eine Fortschrittsanzeige. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Alle Dateien überschreiben (Feld Bestehende Dateien gewählt): Softkey OK drücken oder Keine Datei überschreiben: Softkey ABBRUCH drücken Wenn Sie eine geschützte Datei überschreiben wollen, Feld Geschützte Dateien wählen oder den Vorgang abbrechen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 158
Kopiervorgang besteht TOOL.T also aus 10 Zeilen. Oder drücken Sie den Softkey FELDER ERSETZEN, dann überschreibt die Steuerung in der Datei TOOL.T die 10 Zeilen. Die Daten der restlichen Zeilen werden von der Steuerung nicht verändert. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit dem Softkey AKTUELLEN WERT KOPIEREN können Sie den Pfad einer markierten Datei kopieren. Den kopierten Pfad können Sie später wiederverwenden, z. B. bei einem Programmaufruf mithilfe der Taste PGM CALL. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Löschfunktion wählen: Softkey LÖSCHEN drücken Die Steuerung fragt, ob das Verzeichnis mit allen Unterverzeichnissen und Dateien tatsächlich gelöscht werden soll. Löschen bestätigen: Softkey OK drücken oder Löschen abbrechen: Softkey ABBRUCH drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wählen Sie den Ordner, in dem Sie die Dateien sortieren möchten Softkey SORTIEREN drücken Softkey mit entsprechendem Darstellungskriterium wählen SORTIEREN NACH NAMEN SORTIEREN NACH GRÖSSE SORTIEREN NACH DATUM SORTIEREN NACH TYP SORTIEREN NACH STATUS UNSORT. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Steuerung automatisch. Um ein USB-Gerät zu entfernen, gehen Sie wie folgt vor: Cursor ins linke Fenster bewegen Softkey ZUSÄTZL. FUNKT. drücken USB-Gerät entfernen Weitere Informationen: "USB-Geräte an der Steuerung", Seite 178 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Dateien mit den Endungen pdf, xls, zip, bmp, gif, jpg und png müssen binär vom PC zur Steuerung übertragen werden. Passen Sie die Übertragungssoftware TNCremo bei Bedarf an (Menüpunkt >Extras >Konfiguration >Modus). HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 165
Wenn Sie keine Maus verwenden, schließen Sie den Dokumentenbetrachter wie folgt: Softkey-Umschalttaste drücken Dokumentenbetrachter öffnet das Pulldown-Menü Datei. Bewegen Sie den Cursor auf den Menüpunkt Schließen Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 166
Gnumeric wie folgt: Softkey-Umschalttaste drücken Das Zusatz-Tool Gnumeric öffnet das Pulldown- Menü Datei. Bewegen Sie den Cursor auf den Menüpunkt Schließen Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 167
Task-Leiste zurück auf die Steuerungsoberfläche wechseln. Wenn Sie den Mauszeiger über einer Schaltfläche positionieren, erhalten Sie einen kurzen Tipptext zur jeweiligen Funktion der Schaltfläche. Weitere Informationen zur Bedienung des Web Browser finden Sie unter Help. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 168
Bewegen Sie den Cursor auf den Menüpunkt Quit Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. Führen Sie keine Versionsänderungen am Web-Browser durch. Die Sicherheitseinstellungen von SELinux verweigern dann die Ausführung des Web-Browsers. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 169
Wenn Sie keine Maus verwenden, schließen Sie den Xarchiver wie folgt: Softkey-Umschalttaste drücken Xarchiver öffnet das Pulldown-Menü ARCHIV. Bewegen Sie den Cursor auf den Menüpunkt Beenden Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 170
Im Pulldown-Menü die Menüpunkte Tools und Leafpad wählen Leafpad zu beenden, gehen Sie wie folgt vor: Mit der Maus Menüpunkt Datei wählen Menüpunkt Beenden wählen Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 171
Grafikdatei geöffnet lassen. Alternativ können Sie auch per Mausklick auf das entsprechende Symbol in der Task-Leiste zurück auf die Steuerungsoberfläche wechseln. Weitere Informationen zur Bedienung von ristretto finden Sie unter Hilfe. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 172
Wenn Sie keine Maus verwenden, schließen Sie das Zusatz-Tool ristretto wie folgt: Softkey-Umschalttaste drücken öffnet das Pulldown-Menü Datei. ristretto Bewegen Sie den Cursor auf den Menüpunkt Beenden Taste ENT drücken Die Steuerung kehrt zurück in die Dateiverwaltung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Der ITC schließt die Kalibrierungsoberfläche nach erfolgreicher Kalibrierung ITC Gestures Mithilfe des Zusatz-Tools ITC Gestures konfiguriert der Maschinenhersteller die Gestensteuerung des Touchscreens. Beachten Sie Ihr Maschinenhandbuch! Diese Funktion dürfen Sie nur in Abstimmung mit Ihrem Maschinenhersteller verwenden! HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 174
Die Konfiguration umfasst folgende Schritte: Zusatz-Tool an der Steuerung mithilfe der Task-Leiste starten Der ITC öffnet ein Überblendfenster mit drei Auswahlpunkten Berührungsempfindlichkeit wählen Schaltfläche OK drücken Der ITC schließt das Überblendfenster HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Drücken Sie die Pfeiltasten, um den Cursor auf die Datei zu bewegen, die Sie übertragen wollen: Bewegt den Cursor in einem Fenster auf und ab Bewegt den Cursor vom rechten Fenster ins linke Fenster und umgekehrt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 176
Mit Softkey OK oder mit der Taste ENT bestätigen Die Steuerung blendet ein Statusfenster ein, das Sie über den Kopierfortschritt informiert, oder Datenübertragung beenden: Softkey FENSTER drücken Die Steuerung zeigt wieder das Standardfenster für die Dateiverwaltung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Schreibzugriff auf USB-Gerät, bis der Vorgang abgeschlossen ist. Mit dem Softkey VERBERGEN schließen Sie den Dialog, die Dateiübertragung wird jedoch im Hintergrund fortgesetzt. Die Steuerung zeigt eine Warnung, bis die Dateiübertragung abgeschlossen ist. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 179
Grundlagen, Dateiverwaltung | Arbeiten mit der Dateiverwaltung USB-Gerät entfernen Um ein USB-Gerät zu entfernen, gehen Sie wie folgt vor: Cursor ins linke Fenster bewegen Softkey ZUSÄTZL. FUNKT. drücken USB-Gerät entfernen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit dem Softkey abc/ABC wählen Sie zwischen der Groß- und Kleinschreibung. Wenn Ihr Maschinenhersteller zusätzliche Sonderzeichen definiert hat, können Sie diese über den Softkey SONDERZEICHEN aufrufen und einfügen. Um einzelne Zeichen zu löschen, drücken Sie den Softkey BACKSPACE. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Tastatur. NC-Satz wählen, hinter dem Sie den Kommentar einfügen wollen Programmierdialog mit der Taste ; (Semikolon) auf der Alpha- Tastatur eröffnen Kommentar eingeben und den NC-Satz mit der Taste END abschließen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
An das Ende des Kommentars springen An den Anfang eines Worts springen. Wörter trennen Sie durch ein Leerzeichen An das Ende eines Worts springen. Wörter trennen Sie durch ein Leerzeichen Umschalten zwischen Einfügemodus und Überschreibmodus HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Syntax zu ergänzen, gehen Sie wie folgt vor: ? eingeben Die Steuerung öffnet einen neuen NC-Satz. Gewünschte Syntax ergänzen Eingabe mit END bestätigen Die Steuerung führt nach der Bestätigung eine Syntaxprüfung durch. Fehler führen zu ERROR-Sätzen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit dem Scrollbalken (Bildlaufleiste) am rechten Rand des Programmfensters können Sie den Bildschirminhalt mit der Maus verschieben. Zudem können Sie durch Größe und Position des Scrollbalkens Rückschlüsse auf die Programmlänge und die Position des Cursors ziehen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Tastenkombination Shift + 8 einfügen. Sätze im Gliederungsfenster wählen Wenn Sie im Gliederungsfenster von Satz zu Satz springen, führt die Steuerung die Satzanzeige im Programmfenster mit. So können Sie mit wenigen Schritten große Programmteile überspringen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 190
übernimmt die Steuerung den Wert aus dem aktiven Eingabefeld in den Taschenrechner. Der Taschenrechner bleibt auch nach einem Wechsel der Betriebsart aktiv. Drücken Sie den Softkey END, um den Taschenrechner zu schließen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 191
Kopierten Zahlenwert in den Taschenrechner einfügen Schnittdatenrechner öffnen Sie können den Taschenrechner auch mit den Pfeiltasten Ihrer Tastatur verschieben. Wenn Sie eine Maus angeschlossen haben, können Sie den Taschenrechner auch damit positionieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 192
Den Vorschub aus dem TOOL CALL-Satz-Satz übernehmen Sie mithilfe des Softkeys F AUTO in nachfolgende Verfahrsätze und Zyklen. Wenn Sie den Vorschub nachträglich ändern müssen, passen Sie nur den Vorschubwert im TOOL CALL-Satz an. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 193
Vorschub pro Zahn aus dem geöffneten Dialog- feld in das Schnittdatenrechner-Formular übernehmen Wert aus einem geöffneten Dialogfeld in das Schnittdatenrechner-Formular übernehmen Zum Taschenrechner wechseln Schnittdatenrechner in Pfeilrichtung verschieben Inch-Werte im Schnittdatenrechner verwenden Schnittdatenrechner beenden HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Konturelement violett: noch nicht eindeutig bestimmtes Konturelement, kann z. B. von einem RND noch verändert werden hellblau: Bohrungen und Gewinde ocker: Werkzeug-Mittelpunktsbahn rot: Eilgangbewegung Weitere Informationen: "Grafik der FK-Programmierung", Seite 293 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Maustaste den Bereich. Nachdem Sie die linke Maustaste loslassen, vergrößert die Steuerung die Ansicht. Um einen beliebigen Bereich schnell zu vergrößern oder zu verkleinern, drehen Sie das Mausrad nach vorne oder nach hinten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Drücken Sie die Taste ERR Die Steuerung öffnet das Fehlerfenster und zeigt alle anstehenden Fehlermeldungen vollständig Fehlerfenster schließen Drücken Sie den Softkey ENDE, oder Drücken Sie die Taste ERR Die Steuerung schließt das Fehlerfenster. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bei Bedarf vorheriges Fehlerprotokoll einstellen: Softkey VORHERIGE DATEI drücken Bei Bedarf aktuelles Fehlerprotokoll einstellen: Softkey AKTUELLE DATEI drücken Der älteste Eintrag des Fehlerprotokolls steht am Anfang – der jüngste Eintrag am Ende der Datei. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 201
Anfang – der jüngste Eintrag am Ende der Datei. Übersicht der Tasten und Softkeys zum Sichten des Protokolls Softkey/ Funktion Tasten Sprung zum Tastenprotokollanfang Sprung zum Tastenprotokollende Text suchen Aktuelles Tastenprotokoll Vorheriges Tastenprotokoll Zeile vor/zurück Zurück zum Hauptmenü HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Softkey Maschinenhersteller ein, über den Sie dieses separate Hilfesystem aufrufen können. Dort finden Sie dann weitere detailliertere Informationen zur anstehenden Fehlermeldung. Hilfe zu HEIDENHAIN-Fehlermeldungen aufrufen Wenn verfügbar, Hilfe zu maschinenspezifischen Fehlermeldungen aufrufen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
CHM-Dateien zusammengefasst dargestellt sind. Optional kann Ihr Maschinenhersteller noch maschinenspezifische Dokumentationen in den TNCguide einbetten. Diese Dokumente erscheinen dann als separates Buch in der Datei main.chm. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Beliebigen NC-Satz wählen Das gewünschte Wort markieren Taste HELP drücken Die Steuerung startet das Hilfesystem und zeigt die Beschreibung zur aktiven Funktion. Dies gilt nicht für Zusatzfunktionen oder Zyklen, von Ihrem Maschinenhersteller. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 205
Eintrag wählen Textfenster rechts ist aktiv: Nächsten Link anspringen Zuletzt angezeigte Seite wählen Vorwärts blättern, wenn Sie mehrfach die Funktion zuletzt angezeigte Seite wählen verwendet haben Eine Seite zurück blättern HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 206
Anfangsbuchstaben eingeben Die Steuerung synchronisiert das Stichwortverzeichnis bezogen auf den eingegebenen Text, sodass Sie das Stichwort in der aufgeführten Liste schneller finden können. Mit Taste ENT Informationen zum gewählten Stichwort anzeigen lassen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 207
Wenn Sie die Funktion Nur in Titeln suchen aktivieren, durchsucht die Steuerung ausschließlich alle Überschriften, nicht die gesamten Texte. Die Funktion aktivieren Sie mit der Maus oder durch Selektieren und anschließendes Bestätigen mit der Leertaste. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die entpackten CHM-Dateien an die Steuerung in das Verzeichnis TNC:\tncguide\de oder in das entsprechende Sprachunterverzeichnis übertragen Wenn Sie die CHM-Dateien mit TNCremo zur Steuerung übertragen, wählen Sie hierbei den Binärmodus für Dateien mit der Endung .chm. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Änderung während des Programmlaufs Während des Programmlaufs ändern Sie den Vorschub mit dem Vorschubpotentiometer F für den Vorschub. Der Vorschubpotentiometer reduziert den programmierten Vorschub, nicht den von der Steuerung berechneten Vorschub. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 213
Steuerung ein Schwesterwerkzeug ein, wenn ein Schwesterwerkzeug definiert ist. Änderung während des Programmlaufs Während des Programmlaufs ändern Sie die Spindeldrehzahl mit dem Drehzahlpotentiometer S für die Spindeldrehzahl. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Werkzeuglänge L sollten Sie grundsätzlich als absolute Länge bezogen auf den Werkzeugbezugspunkt eingeben. Die Steuerung benötigt für zahlreiche Funktionen in Verbindung mit Mehrachsbearbeitung zwingend die Gesamtlänge des Werkzeugs. Werkzeugradius R Den Werkzeugradius R geben Sie direkt ein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Während des Dialogs können Sie den Wert für die Länge und den Radius direkt in das Dialogfeld einfügen. Drücken Sie hierfür den gewünschten Achs-Softkey. Beispiel 4 TOOL DEF 5 L+10 R+5 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Tabellenansicht können Sie mit der Taste Bildschirmaufteilung wählen. Hierbei stehen eine Listenansicht oder eine Formularansicht zur Verfügung. Weitere Einstellungen, wie z. B. SPALTEN SORTIEREN/ AUSBLENDEN, nehmen Sie nach dem Öffnen der Datei vor. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 217
Im Eingabefeld Anzahl der Zeilen = die Anzahl der zusätzlichen Zeilen definieren Im Eingabefeld Werkzeug-Nummer die ursprüngliche Werkzeugnummer eingeben Mit OK bestätigen Die Steuerung erweitert die Werkzeugtabelle um die zusätzlichen Tabellenzeilen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 218
Aktuelle Standzeit des Werkzeugs in Minuten: Die Steue- rung zählt die aktuelle Standzeit (CUR_TIME: Für CURrent- TIME = engl. aktuelle/laufende Zeit) selbsttätig hoch. Für benutzte Werkzeuge können Sie eine Vorgabe eingeben HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 219
Gewindebohren (Zyklus 206, Zyklus 207 und Zyklus 209) verwendet. Ein positives Vorzeichen entspricht einem Rechtsgewinde LAST_USE Datum/Uhrzeit letzter Wz.- Datum und Uhrzeit, zu der die Steuerung das Werkzeug das letzte Mal per TOOL CALL eingewechselt hat Aufruf HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 220
Seite 481 OVRTIME Überziehen der Werkzeugstand- Zeit zum Überziehen der Werkzeugstandzeit in Minuten zeit Weitere Informationen: "Standzeit überziehen", Seite 237 Funktion wird vom Maschinenhersteller definiert. Beach- ten Sie Ihr Maschinenhandbuch. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 221
Zulässige Abweichung vom Werkzeugradius R für Bruch- erkennung. Wenn der eingegebene Wert überschritten wird, dann sperrt die Steuerung das Werkzeug (Status L). Eingabebereich: 0 bis 0,9999 mm Beschreibung der Zyklen zur automatischen Werkzeugvermessung. Weitere Informationen: Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 222
Doppelklick auf eine Zelle: Cursor in die Zelle setzen, bei Auswahlfeldern: Auswahldialog öffnen Softkey Editierfunktionen der Werkzeugtabelle Tabellenanfang wählen Tabellenende wählen Vorherige Tabellenseite wählen Nächste Tabellenseite wählen Text oder Zahl suchen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 223
Zeile mit eingebbarer Werkzeugnummer einfü- Aktuelle Zeile (Werkzeug) löschen Werkzeuge nach dem Inhalt einer wählbaren Spalte sortieren Mögliche Eingaben aus einem Überblendfenster wählen Wert zurücksetzen Cursor in die aktuelle Zelle setzen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 224
Filtereinstellungen aufheben und alle Werkzeu- ge anzeigen Standardfilter verwenden Alle Bohrer in der Werkzeugtabelle anzeigen Alle Fräser in der Werkzeugtabelle anzeigen Alle Gewindebohrer / Gewindefräser in der Werkzeugtabelle anzeigen Alle Taster in der Werkzeugtabelle anzeigen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 225
Position können Sie die gespeicherten Werte überschreiben oder neue Werte eingeben. Weitere Informationen: "Werkzeugtabellen editieren", Seite 222 Beliebige andere Werkzeugtabelle verlassen Dateiverwaltung aufrufen und eine Datei eines anderen Typs wählen, z. B. ein NC-Programm HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Tabellen und NC-Programmen ermöglichen. Wenn Sie eine Werkzeugtabelle von einer iTNC 530 auslesen und an einer TNC 320 einlesen, müssen Sie Format und Inhalt anpassen, bevor Sie die Werkzeugtabelle verwenden können. An der TNC 320 können Sie die Anpassung der Werkzeugtabelle komfortabel mit der Funktion TABELLE / NC-PGM ANPASSEN durchführen.
Seite 227
"Tabelle kopieren", Seite 158 Beim Import von Werkzeugtabellen der iTNC 530 werden alle definierten Werkzeugtypen mitübertragen. Nicht vorhandene Werkzeugtypen werden mit Typ Undefiniert importiert. Prüfen Sie die Werkzeugtabelle nach dem Importieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn Sie Werkzeugdaten auf einem externen Voreinstellgerät ermitteln und anschließend zur Steuerung übertragen wollen, dann tritt dieser Anwendungsfall auf. Voraussetzungen Neben der Option #18 HEIDENHAIN DNC ist TNCremo ab Version 3.1 mit TNCremoPlus Funktionen notwendig. Vorgehensweise Werkzeugtabelle TOOL.T zur Steuerung kopieren, z. B. nach TST.T...
Platztabelle in einer Programmlauf-Betriebsart editieren Werkzeugtabelle wählen: Softkey WERKZEUG TABELLE drücken Softkey PLATZ TABELLE drücken Softkey EDITIEREN auf EIN setzen, kann ggf. an Ihrer Maschine nicht nötig oder möglich sein: Maschinenhandbuch beachten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 230
Platz oben sperren? Flächenmagazin: Platz oberhalb sperren LOCKED_BELOW Platz unten sperren? Flächenmagazin: Platz unterhalb Sperren LOCKED_LEFT Platz links sperren? Flächenmagazin: Platz links sperren LOCKED_RIGHT Platz rechts sperren? Flächenmagazin: Platz rechts sperren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 231
Softkey OK in die Platztabelle übernehmen Wert zurücksetzen Cursor in die aktuelle Zelle setzen Ansicht sortieren Beachten Sie Ihr Maschinenhandbuch! Der Maschinenhersteller legt Funktion, Eigenschaft und Bezeichnung der verschiedenen Anzeigefilter fest. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Positioniersatz oder in einem TOOL CALL- Satz einen neuen Vorschub programmieren Aufmaß Werkzeug-Länge DL: Deltawert für die Werkzeuglänge Aufmaß Werkzeug-Radius DR: Deltawert für den Werkzeugradius Aufmaß Werkzeug-Radius DR2: Deltawert für den Werkzeugradius 2 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 233
Werkzeugradius 2 betragen 0,2 bzw. 0,05 mm, das Untermaß für den Werkzeugradius 1 mm. Beispiel 20 TOOL CALL 5.2 Z S2500 F350 DL+0,2 DR-1 DR2+0,05 Das D vor L, R und R2 steht für Delta-Wert. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 234
Wenn Sie Werkzeugtabellen einsetzen, dann treffen Sie mit einem TOOL DEF-Satz eine Vorauswahl für das nächste einzusetzende Werkzeug. Dazu geben Sie die Werkzeugnummer, einen Q- Parameter oder einen Werkzeugnamen in Anführungszeichen ein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 235
Wegfahrfunktion DEP direkt vor und nach CHF und RND während Makros ausgeführt werden während ein Werkzeugwechsel durchgeführt wird direkt nach einem TOOL CALL oder TOOL DEF während SL-Zyklen ausgeführt werden HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 236
Sie den maximalen Eingabewert 100. Wenn Sie die aktuelle Standzeit eines Werkzeuges rücksetzen wollen (z. B. nach einem Wechsel der Schneideplatten) tragen Sie in der Spalte CUR_TIME den Wert 0 ein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
NC-Programm in den Betriebsarten Programmlauf Satzfolge/ Einzelsatz vollständig abarbeiten In der Betriebsart Programm-Test den Softkey WERKZEUGEINSATZDATEI ERZ. drücken (auch ohne Simulation möglich) Die erzeugte Werkzeugeinsatzdatei liegt im selben Verzeichnis wie das NC-Programm. Sie enthält folgende Informationen: HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 238
Haupt- oder Unterprogramms TOKEN = STOTAL: Pfadname des Unterprogramms Werkzeugnummer mit dem Werkzeugindex OVRMAX Während der Bearbeitung maximal aufgetretener Vorschub-Override. Beim Programmtest trägt die Steuerung hier den Wert 100 (%) ein HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 239
Die Steuerung öffnet das Überblendfenster Werkzeug-Einsatzprüfung mit dem Ergebnis der Einsatzprüfung. Softkey OK drücken Die Steuerung schließt das Überblendfenster. Alternativ Taste ENT drücken Mit der Funktion FN 18 ID975 NR1 können Sie die Werkzeugeinsatzprüfung abfragen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Korrekturwert = L + DL + DL TOOL CALL Werkzeuglänge L aus TOOL DEF-Satz oder Werkzeugtabelle Aufmaß DL für Länge aus TOOL CALL-Satz TOOL CALL Aufmaß DL für Länge aus der Werkzeugtabelle HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Aufmaß DR für Radius aus der Werkzeugtabelle Bahnbewegungen ohne Radiuskorrektur: R0 Das Werkzeug verfährt in der Bearbeitungsebene mit seinem Mittelpunkt auf der programmierten Bahn, bzw.auf die programmierten Koordinaten. Anwendung: Bohren, Vorpositionieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 242
Werkzeugbewegung links von der programmierten Kontur: Softkey RL drücken oder Werkzeugbewegung rechts von der programmierten Kontur: Softkey RR drücken oder Werkzeugbewegung ohne Radiuskorrektur oder Radiuskorrektur aufheben: Taste ENT drücken Satz beenden: Taste END drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 243
Positionen müssen die Ausgleichsbewegungen beim Aktivieren und Deaktivieren der Radiuskorrektur ermöglichen. Falsche Positionen können Konturverletzungen bewirken. Während der Bearbeitung besteht Kollisionsgefahr! sichere An- und Abfahrpositionen abseits der Kontur programmieren Werkzeugradius berücksichtigen Anfahrstrategie berücksichtigen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 244
Detailansicht zur besseren Übersicht der verfügbaren Werkzeugtypen Wenn Sie ein Werkzeug in der Werkzeugverwaltung editieren, ist das angewählte Werkzeug gesperrt. Wenn dieses Werkzeug im abgearbeiteten NC-Programm benötigt wird, zeigt die Steuerung die Meldung: Werkzeugtabelle verriegelt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Programmlauf-Betriebsart angewählt ist (nur wenn Sie bereits eine Werkzeugeinsatzdatei erstellt haben) Weitere Informationen: "Werkzeugeinsatzprüfung", Seite 237 Wenn in der Programmlauf-Betriebsart eine Palettentabelle angewählt ist, dann wird die Bestückungsliste und T-Einsatzfolge für die gesamte Palettetabelle berechnet. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Einstellungen definieren: SPALTE SORTIEREN aktiv: Mausklick auf Spaltenkopf sortiert den Spalteninhalt SPALTE SCHIEBEN aktiv: Spalte lässt sich per Drag+Drop verschieben Manuell durchgeführte Einstellungen (Spalten verschieben) in den ursprünglichen Zustand zurück- setzen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 247
Zusatzinformationen in der Formularansicht anzeigen: Tipptexte zeigt die Steuerung dann an, wenn Sie den Softkey EDITIEREN AUS/EIN auf EIN gestellt haben, den Mauszeiger über ein aktives Eingabefeld bewegen und eine Sekunde stehen lassen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 248
Überblendfenster für die Auswahl öffnen (nur aktiv bei Auswahlfeldern) Änderungen verwerfen, die Sie seit dem Aufruf des Formulars durchgeführt haben Werkzeugindex einfügen Werkzeugindex löschen Werkzeugdaten des angewählten Werkzeugs kopie- Kopierte Werkzeugdaten in das angewählte Werkzeug einfügen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 249
Wichtige Daten regelmäßig auf externen Laufwerken sichern Werkzeugdaten von Werkzeugen, die noch in der Platztabelle gespeichert sind, können nicht gelöscht werden. Hierzu müssen die Werkzeuge zunächst aus dem Magazin entladen werden. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Werkzeugverwaltung stellt die verschiedenen Werkzeugtypen mit einem Icon dar. Folgende Werkzeugtypen stehen zur Verfügung: Icon Werkzeugtyp Werkzeugtypnummer Undefiniert,**** Fräswerkzeug,MILL Bohrer,DRILL Gewindebohrer,TAP NC-Anbohrer,CENT Drehwerkzeug,TURN Tastsystem,TCHP Reibahle,REAM Kegelsenker,CSINK Zapfensenker,TSINK Ausdreh-Werkzeug,BOR Rückwärts-Senker,BCKBOR Gewindefräser,GF Gewindefräser mit Senkfase,GSF Gewindefräser mit Einzelplatte,EP Gewindefräser mit Wendeplatte,WSP Bohrgewindefräser,BGF Zirkular-Gewindefräser,ZBGF HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Verzeichnis TNC:\system\tooltab gespeichert sind Mit den Pfeiltasten oder per Maus, die zu importierende Datei wählen, mit Taste ENT bestätigen Die Steuerung zeigt in einem Überblendfenster den Inhalt der CSV-Datei Importvorgang mit Softkey AUSFÜHREN starten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 253
Daten müssen in dazu passender Reihenfolge definiert sein. Beispiel T,L,R,DL,DR Zeile 1 mit Spaltennamen 4,125.995,7.995,0,0 Zeile 2 mit Werkzeugdaten 9,25.06,12.01,0,0 Zeile 3 mit Werkzeugdaten 28,196.981,35,0,0 Zeile 4 mit Werkzeugdaten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 254
Exportvorgang mit Softkey AUSFÜHREN starten Die Steuerung zeigt in einem Überblendfenster den Status des Exportvorgangs an Exportvorgang mit Taste oder Softkey END beenden Die Steuerung speichert die exportierte CSV-Datei standardmäßig im Verzeichnis TNC:\system\tooltab ab. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit den Zusatzfunktionen der Steuerung steuern Sie den Programmlauf, z. B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spindeldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Funktionen programmieren, die den Programmlauf steuern oder die eine Kontur beschreiben. Zusätzlich können Sie mithilfe der Q-Parameter-Programmierung Messungen mit dem 3D-Tastsystem während des Programmlaufs ausführen. Weitere Informationen: "Q-Parameter programmieren", Seite 349 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn der NC-Satz zwei Koordinatenangaben enthält, fährt die Steuerung das Werkzeug in der programmierten Ebene. Beispiel L X+70 Y+50 Das Werkzeug behält die Z-Koordinate bei und fährt in der XY- Ebene auf die Position X=70, Y=50. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 259
Funktionsübersicht", Seite 350 Drehsinn DR bei Kreisbewegungen Für Kreisbewegungen ohne tangentialen Übergang zu anderen Konturelementen geben Sie den Drehsinn wie folgt ein: Drehung im Uhrzeigersinn: DR- Drehung gegen den Uhrzeigersinn: DR+ HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 260
Ablauf und Kontur mithilfe der grafischen Simulation prüfen Erstellen der NC-Sätze mit den Bahnfunktionstasten Mit den grauen Bahnfunktionstasten eröffnen Sie den Dialog. Die Steuerung erfragt nacheinander alle Informationen und fügt den NC-Satz ins Bearbeitungsprogramm ein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 261
TOOL CALL-Satz definiert ist: Softkey F AUTO drücken. ZUSATZ-FUNKTION M? 3 (Zusatzfunktion z. B. M3) eingeben und den Dialog mit der Taste END abschließen Beispiel L X-20 Y+30 R0 FMAX M3 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Beim Anfahren des Startpunkts muss das Werkzeug in der Spindelachse auf Arbeitstiefe fahren. Bei Kollisionsgefahr den Startpunkt in der Spindelachse separat anfahren. Beispiel 30 L Z-10 R0 FMAX 31 L X+20 Y+30 RL F350 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 263
Verlängerungen der Werkzeugbahnen für die Bearbeitung des ersten und letzten Konturelements. Beispiel in der Abbildung rechts: Wenn Sie den Endpunkt im dunkelgrauen Bereich festlegen, dann wird die Kontur beim Anfahren oder Abfahren der Kontur beschädigt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Beim Anfahren und Verlassen einer Schraubenlinie (Helix) fährt das Werkzeug in der Verlängerung der Schraubenlinie und schließt so auf einer tangentialen Kreisbahn an die Kontur an. Verwenden Sie dazu die Funktion APPR CT und DEP CT. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Werkzeug und dem Werkstück durch. Falsche Vorpositionierung und falsche Hilfspunkte P können zusätzlich zu Konturverletzungen führen. Während der Anfahrbewegung besteht Kollisionsgefahr! Geeignete Vorposition programmieren Hilfspunkt P , Ablauf und Kontur mithilfe der grafischen Simulation prüfen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 266
Radiuskorrektur automatisch auf! Wenn Sie APPR LN oder APPR CT mit R0 programmieren, stoppt die Steuerung die Bearbeitung oder Simulation mit einer Fehlermeldung. Dieses Verhalten ist abweichend zur Steuerung iTNC 530! HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
23 L Y+20 RR F100 Letztes Konturelement: PE mit Radiuskorrektur 24 DEP LN LEN+20 F100 Um LEN=20 mm senkrecht von Kontur wegfahren 25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Beispiel 23 L Y+20 RR F100 Letztes Konturelement: PE mit Radiuskorrektur 24 DEP LCT X+10 Y+12 R+8 F100 Koordinaten PN, Kreisbahn-Radius=8 mm 25 L Z+100 FMAX M2 Z freifahren, Rücksprung, Programm-Ende HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
RouNDing of lem Anschluss an vorhe- Corner riges und nachfolgendes Konturelement Freie Kontur-Program- Gerade oder Kreisbahn "Bahnbewegungen – Freie mierung mit beliebigem Anschluss Konturprogrammierung an vorheriges Konturele- FK ", Seite 291 ment HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 273
Position, die übernommen werden soll Bildschirm-Anzeige auf Programmieren wechseln NC-Satz wählen, hinter dem der Geradensatz eingefügt werden soll Taste Ist-Position-übernehmen drücken Die Steuerung generiert einen Geradensatz mit den Koordinaten der Ist-Position. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Der von der Fase abgeschnittene Eckpunkt wird nicht angefahren. Ein im CHF-Satz programmierter Vorschub wirkt nur in diesem CHF-Satz. Danach ist wieder der vor dem CHF- Satz programmierte Vorschub gültig. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Ein im RND-Satz programmierter Vorschub wirkt nur in diesem RND-Satz. Danach ist wieder der vor dem RND- Satz programmierte Vorschub gültig. Ein RND-Satz lässt sich auch zum weichen Anfahren an die Kontur nutzen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 276
Kreismittelpunkt bezieht sich immer auf die zuletzt programmierte Werkzeugposition. Mit CC kennzeichnen Sie eine Position als Kreismittelpunkt: Das Werkzeug fährt nicht auf diese Position. Der Kreismittelpunkt ist gleichzeitig Pol für Polarkoordinaten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Start- und Endpunkt der Kreisbewegung müssen auf der Kreisbahn liegen. Der Maximalwert der Eingabetoleranz beträgt 0.016 mm. Die Eingabetoleranz stellen Sie im Maschinenparameter circleDeviation (Nr. 200901) ein. Kleinstmöglicher Kreis, den die Steuerung verfahren kann: 0.016 mm. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung verfährt Kreisbewegungen normalerweise in der aktiven Bearbeitungsebene. Sie können aber auch Kreise programmieren, die nicht in der aktiven Bearbeitungsebene liegen. Wenn Sie diese Kreisbewegungen gleichzeitig rotieren, entstehen Raumkreise (Kreise in drei Achsen). HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
7 L X+0 Y+25 RL F300 M3 8 L X+25 Y+30 9 CT X+45 Y+20 10 L Y+0 Der CT-Satz und das zuvor programmierte Konturelement sollten beide Koordinaten der Ebene enthalten, in der der Kreisbogen ausgeführt wird! HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4 14 DEP LT LEN10 F1000 Kontur verlassen auf einer Geraden mit tangentialem Anschluss 15 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 16 END PGM LINEAR MM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Pol zum Kreisbogen-Endpunkt punkts, Drehrichtung Kreisbahn mit tangentia- Polarradius, Polarwinkel des lem Anschluss an vorheriges Kreisendpunkts Konturelement Überlagerung einer Kreisbahn Polarradius, Polarwinkel des mit einer Geraden Kreisendpunkts, Koordinate des Endpunkts in der Werkzeugach- HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Kreisbahn-Endpunkts Der Pol ist nicht Mittelpunkt des Konturkreises! Beispiel 12 CC X+40 Y+35 13 L X+0 Y+35 RL F250 M3 14 LP PR+25 PA+120 15 CTP PR+30 PA+30 16 L Y+0 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 287
Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn und Radiuskorrektur für bestimmte Bahnformen. Innengewinde Arbeitsrichtung Drehsinn Radiuskorrektur rechtsgängig DR– linksgängig DR– rechtsgängig Z– linksgängig Z– Außengewinde rechtsgängig DR– linksgängig DR– rechtsgängig Z– linksgängig Z– HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 288
Radiuskorrektur gemäß Tabelle eingeben Beispiel: Gewinde M6 x 1 mm mit 5 Gängen 12 CC X+40 Y+25 13 L Z+0 F100 M3 14 LP PR+3 PA+270 RL F50 15 CP IPA-1800 IZ+5 DR- HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Punkt 1 anfahren 15 DEP PLCT PR+60 PA+180 R5 F1000 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 16 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 17 END PGM LINEARPO MM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung errechnet die Kontur aus den bekannten Koordinatenangaben und unterstützt den Programmierdialog mit der interaktiven FK-Grafik. Die Abbildung rechts oben zeigt eine Bemaßung, die Sie am einfachsten über die FK-Programmierung eingeben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 292
Wenn der erste Satz im FK-Abschnitt ein FCT- oder FLT- Satz ist, müssen Sie davor mindestens zwei NC-Sätze über die grauen Dialog-Tasten programmieren, damit die Anfahrrichtung eindeutig bestimmt ist. Ein FK-Abschnitt darf nicht direkt hinter einer Marke LBL beginnen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Sie so früh wie möglich mit LÖSUNG WÄHLEN festlegen, um die Mehrdeutigkeit für die nachfolgenden Konturelemente einzuschränken. Satznummern im Grafikfenster anzeigen Um Satznummern im Grafikfenster anzuzeigen: Softkey ANZEIGEN AUSBLEND. SATZ-NR. auf ANZEIGEN stellen (Softkey-Leiste 3) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
FPOL drücken Die Steuerung zeigt die Achs-Softkeys der aktiven Bearbeitungsebene. Über diese Softkeys die Pol-Koordinaten eingeben Der Pol für die FK-Programmierung bleibt solange aktiv, bis Sie über FPOL einen neuen definieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Sie den Dialog mit dem Softkey FLT: Softkeys zur Freien Kontur-Programmierung anzeigen: Taste FK drücken Dialog eröffnen: Softkey FLT drücken Über die Softkeys alle bekannten Angaben in den Satz eingeben HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Sie den Dialog mit dem Softkey FCT: Softkeys zur Freien Kontur-Programmierung anzeigen: Taste FK drücken Dialog eröffnen: Softkey FCT drücken Über die Softkeys alle bekannten Angaben in den Satz eingeben HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Ablauf und Kontur mithilfe der grafischen Simulation prüfen Importierte NC-Programme bei Bedarf anpassen Beispiel 27 FLT X+25 LEN 12.5 AN+35 RL F200 28 FC DR+ R6 LEN 10 AN-45 29 FCT DR- R15 LEN 15 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 298
Mittelpunkt in rechtwinkligen Koordinaten Mittelpunkt in Polarkoordinaten Drehsinn der Kreisbahn Radius der Kreisbahn Beispiel 10 FC CCX+20 CCY+15 DR+ R15 11 FPOL X+20 Y+15 12 FL AN+40 13 FC DR+ R15 CCPR+35 CCPA+40 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 299
Satz eines FK-Abschnitts ein. Konturanfang: CLSD+ Konturende: CLSD– Beispiel 12 L X+5 Y+35 RL F500 M3 13 FC DR- R15 CLSD+ CCX+20 CCY+35 17 FC DR- R+15 CLSD- HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 300
Abstand des Hilfspunkts zur Geraden X- und Y-Koordinate eines Hilfs- punkts neben einer Kreisbahn Abstand des Hilfspunkts zur Kreis- bahn Beispiel 13 FC DR- R10 P1X+42.929 P1Y+60.071 14 FLT AN-70 PDX+50 PDY+53 D10 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 303
15 DEP CT CCA90 R+5 F1000 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 16 L X-30 Y+0 R0 FMAX 17 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 18 END PGM FK1 MM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 304
18 FSELECT 2 19 DEP LCT X+30 Y+30 R5 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 20 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 21 END PGM FK2 MM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 305
26 FCT DR- R65 27 FSELECT 1 28 FCT Y+0 DR- R40 CCX+0 CCY+0 29 FSELECT 4 30 DEP CT CCA90 R+5 F1000 Kontur verlassen auf einem Kreis mit tangentialem Anschluss HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 306
Konturen programmieren | Bahnbewegungen – Freie Konturprogrammierung FK 31 L X-70 R0 FMAX 32 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 33 END PGM FK3 MM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Datenformate direkt auf der Steuerung öffnen. Die Steuerung zeigt folgende Dateiformate: Datei Format Step .STP und .STEP AP 203 AP 214 Iges .IGS und .IGES Version 5.3 .DXF R10 bis 2015 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 309
Vor dem Einlesen in die Steuerung darauf achten, dass der Dateiname nur erlaubte Zeichen enthält. Weitere Informationen: "Namen von Dateien", Seite 149 Die Steuerung unterstützt kein binäres DXF-Format. DXF-Datei im CAD- oder Zeichenprogramm im ASCII- Format speichern. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit der Taste ENT übernehmen Die Steuerung startet den CAD-Viewer und zeigt den Inhalt der Datei am Bildschirm an. Im Fenster Listenansicht zeigt die Steuerung die Layer (Ebenen) und im Fenster Grafik die Zeichnung an. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Modells z. B. Oben Selektieren und Deselektieren: Das aktive Symbol + entspricht der gedrückten Taste Shift, das aktive Symbol - der gedrück- ten Taste CTRL und das aktive Symbol Zeiger entspricht der Maus HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 312
Sie die Auflösung auf drei Nachkommastellen begrenzen. Zusätzlich müssen Sie die Kommentare entfernen, die der CAD-Viewer mit in das Konturprogramm ausgibt. Die Steuerung zeigt die aktiven Grundeinstellungen in der Statusleiste am Bildschirm an. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Layer wählen und durch Klicken auf das Kontrollkästchen ausblenden Alternativ die Leertaste benutzen Layer einblenden: Mit der linken Maustaste den gewünschten Layer wählen und durch Klicken auf das Kontrollkästchen einblenden Alternativ die Leertaste benutzen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn das gewählte Element zu klein ist, die Zoom-Funktion verwenden Die Steuerung setzt das Bezugspunktsymbol auf die gewählte Stelle. Sie können bei bedarf das Koordinatensystem ausrichten. Weitere Informationen: "Ausrichten des Koordinatensystems", Seite 315 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 315
Mit der linken Maustaste auf ein Element klicken, das sich ungefähr in positiver Y-Richtung befindet Die Steuerung richtet die Y-Achse und Z-Achse aus und stellt diese in der Listenansicht grün und blau dar. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 316
Daten aus CAD-Dateien übernehmen | CAD Import (Option #42) Elementinformationen Die Steuerung zeigt im Fenster Elementinformation an, wie weit der von Ihnen gewählte Bezugspunkt vom Zeichnungsnullpunkt entfernt ist und wie dieses Bezugssystem zur Zeichnung orientiert ist. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn das gewählte Element zu klein ist, die Zoom-Funktion verwenden Die Steuerung setzt das Bezugspunktsymbol auf die gewählte Stelle. Sie können bei bedarf das Koordinatensystem ausrichten. Weitere Informationen: "Ausrichten des Koordinatensystems", Seite 318 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 318
Mit der linken Maustaste auf ein Element klicken, das sich ungefähr in positiver Y-Richtung befindet Die Steuerung richtet die Y-Achse und Z-Achse aus und stellt diese in der Listenansicht grün und blau dar. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 319
Daten aus CAD-Dateien übernehmen | CAD Import (Option #42) Elementinformationen Die Steuerung zeigt im Fenster Elementinformation an, wie weit der von Ihnen gewählte Nullpunkt vom Werkstücks-Bezugspunkt entfernt ist. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Layer: zeigt, in welcher Ebene man sich befindet Type: zeigt, um welches Element es sich gerade handelt z. B. Linie Koordinaten: zeigen Startpunkt, Endpunkt eines Elements und ggf. Kreismittelpunkt und Radius HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 321
Dateinamen und den Dateityp wählen können. Eingabe bestätigen Die Steuerung speichert das Konturprogramm in dem gewählten Verzeichnis. Wenn Sie noch weitere Konturen wählen wollen: Icon gewählte Elemente deselektieren drücken und nächste Kontur wie zuvor beschrieben wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 322
Konturelement eine Gerade ist, dann verlängert oder verkürzt die Steuerung das Konturelement linear. Wenn das zu verlängernde oder zu verkürzende Konturelement ein Kreisbogen ist, dann verlängert oder verkürzt die Steuerung den Kreisbogen zirkular. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
älteren HEIDENHAIN-Steuerungen übertragen und dort abarbeiten. Die Punktetabelle (.PNT) der TNC 640 und der iTNC 530 sind nicht kompatibel. Das Übertragen und Abarbeiten auf den jeweils anderen Steuerungstyp führt zu Problemen und unvorhersehbarem Verhalten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 324
Dateinamen und den Dateityp wählen können. Eingabe bestätigen Die Steuerung speichert das Konturprogramm in dem gewählten Verzeichnis. Wenn Sie noch weitere Bearbeitungspositionen wählen wollen: Icon gewählte Elemente aufheben drücken und wie zuvor beschrieben wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 325
Dateinamen und den Dateityp wählen können. Eingabe bestätigen Die Steuerung speichert das Konturprogramm in dem gewählten Verzeichnis. Wenn Sie noch weitere Bearbeitungspositionen wählen wollen: Icon gewählte Elemente aufheben drücken und wie zuvor beschrieben wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 326
Dateinamen und den Dateityp wählen können. Eingabe bestätigen Die Steuerung speichert das Konturprogramm in dem gewählten Verzeichnis. Wenn Sie noch weitere Bearbeitungspositionen wählen wollen: Icon gewählte Elemente aufheben drücken und wie zuvor beschrieben wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 327
Nächst kleineren gefundenen Durchmesser anzeigen Nächst größeren gefundenen Durchmesser anzeigen Größten gefundenen Durchmesser anzeigen (Grundeinstellung) Die Werkzeugbahn können Sie sich über das Icon WERKZEUGBAHN ANZEIGEN einblenden lassen. Weitere Informationen: "Grundeinstellungen", Seite 311 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 328
Sie das Mausrad nach vorne oder nach hinten Um zur Standardansicht zurückzukehren, drücken Sie die Taste Shift und gleichzeitig doppelklicken Sie die rechte Maustaste. Wenn Sie nur die rechte Maustaste doppelklicken, bleibt der Rotationswinkel erhalten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Taste LABEL SET. Die Anzahl von eingebbaren Labelnamen ist lediglich durch den internen Speicher begrenzt. Verwenden Sie eine Labelnummer bzw. einen Labelnamen nicht mehrmals! Label 0 (LBL 0) kennzeichnet ein Unterprogrammende und darf deshalb beliebig oft verwendet werden. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Ein Unterprogramm darf sich nicht selbst aufrufen Unterprogramme hinter dem Satz mit M2 bzw. M30 programmieren Wenn Unterprogramme im Bearbeitungsprogramm vor dem Satz mit M2 oder M30 stehen, dann werden sie ohne Aufruf mindestens einmal abgearbeitet HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
String-Parameter angegeben ist. Wiederholungen REP mit Taste NO ENT übergehen. Wiederholungen REP nur bei Programmteil-Wiederholungen einsetzen CALL LBL 0 ist nicht erlaubt, da es dem Aufruf eines Unterprogrammendes entspricht. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Sie können ein Programmteil bis zu 65 534 mal hintereinander wiederholen Programmteile führt die Steuerung immer einmal häufiger aus, als Wiederholungen programmiert sind, da die erste Wiederholung nach der ersten Bearbeitung beginnt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Programmteil aufrufen: Taste LBL CALL drücken Programmteilnummer des zu wiederholenden Programmteils eingeben. Wenn Sie LABEL- Namen verwenden wollen: Softkey LBL-NAME drücken, um zur Texteingabe zu wechseln Anzahl der Wiederholungen REP eingeben, mit Taste ENT bestätigen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Punktetabelle mit SEL PATTERN wählen Konturprogramm mit SEL CONTOUR wählen NC-Programm mit SEL PGM wählen Zuletzt gewählte Datei mit CALL SELECTED PGM aufrufen Beliebiges NC-Programm mit SEL CYCLE als Bearbeitungszyklus wählen Weitere Informationen: Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 336
GOTO LBL 99 ersetzen Wenn das aufgerufene NC-Programm die Zusatzfunktion M2 oder M30 enthält, gibt die Steuerung eine Warnung aus. Die Steuerung löscht die Warnung automatisch, sobald Sie ein anderes NC- Programm wählen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Funktion Zyklus wählen aufrufen (SEL CYCLE ). Q-Parameter wirken bei einem PGM CALL grundsätzlich global. Beachten Sie daher, dass Änderungen an Q-Parametern im aufgerufenen Programm sich auch auf das aufrufende Programm auswirken. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 338
Programms. Pfadname über die Bildschirmtastatur eingeben oder Softkey DATEI WÄHLEN drücken Die Steuerung blendet ein Auswahlfenster ein, über das Sie das zu rufende Programm wählen können. Mit Taste ENT bestätigen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 339
Um unerwünschte Unterbrechungen während des Programmlaufs zu vermeiden, können mithilfe der FN 18-Funktion (ID10 NR110 und NR111) alle Pfade zu Programmbeginn geprüft werden. Weitere Informationen: "FN 18: SYSREAD – Systemdaten lesen", Seite 375 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Unterprogramme weitere Unterprogramme oder Programmteil- Wiederholungen enthalten dürfen. Maximale Verschachtelungstiefe für Unterprogramme: 19 Maximale Verschachtelungstiefe für Hauptprogrammaufrufe: 19, wobei ein CYCL CALL wie ein Hauptprogrammaufruf wirkt Programmteil-Wiederholungen können Sie beliebig oft verschachteln HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
4 Unterprogramm UP1 wird von Satz 40 bis Satz 45 ausgeführt. Ende von Unterprogramm UP1 und Rücksprung ins Hauptprogramm UPGMS 5 Hauptprogramm UPGMS wird von Satz 18 bis Satz 35 ausgeführt. Rücksprung zu Satz 1 und Programmende HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
4 Programmteil zwischen Satz 35 und Satz 15 wird 1 mal wiederholt (beinhaltet die Programmteil-Wiederholung zwischen Satz 20 und Satz 27) 5 Hauptprogramm REPS wird von Satz 36 bis Satz 50 ausgeführt. Rücksprung zu Satz 1 und Programmende HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
3 Programmteil zwischen Satz 12 und Satz 10 wird 2 mal wiederholt: Unterprogramm 2 wird 2 mal wiederholt 4 Hauptprogramm UPGREP wird von Satz 13 bis Satz 19 ausgeführt. Rücksprung zu Satz 1 und Programmende HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
NC-Programme im Speicher der Steuerung, auch über eine Stromunterbrechung hinaus 0 – 99 Parameter für den Anwender 100 – 199 Parameter für HEIDENHAIN-Funktionen (z. B. Zyklen) 200 – 499 Parameter für den Maschinenhersteller (z. B. Zyklen) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 351
Überschneidungen (Wechselwirkungen) und damit zu unerwünschten Verhalten führen. Während der Bearbeitung besteht Kollisionsgefahr! Ausschließlich durch HEIDENHAIN empfohlene Q- Parameterbereiche verwenden Dokumentationen von HEIDENHAIN, Maschinenhersteller und Drittanbieter beachten Ablauf mithilfe der grafischen Simulation prüfen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 352
Positionierungen verwenden, müssen Sie diesen Umstand berücksichtigen. Sie können Q-Parameter auf den Status Undefined zurücksetzen. Wird eine Position mit einem Q-Parameter programmiert, der undefiniert ist, ignoriert die Steuerung diese Bewegung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit diesen Softkeys wählen Sie den gewünschten Parametertyp aus. Nachfolgend definieren Sie die Parameternummer. Falls Sie eine USB-Tastatur angeschlossen haben, können Sie durch Drücken der Taste Q den Dialog zur Formeleingabe direkt öffnen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wurzel aus negativem Wert! Rechts vom =-Zeichen dürfen Sie eingeben: zwei Zahlen zwei Q-Parameter eine Zahl und einen Q-Parameter Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie mit Vorzeichen versehen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 356
Taste ENT bestätigen 1. WERT ODER PARAMETER? Q5 als ersten Wert eingeben und mit Taste ENT bestätigen 2. WERT ODER PARAMETER? 7 als zweiten Wert eingeben und mit Taste ENT bestätigen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 357
SET UNDEFINED drücken Die Funktion FN 0 unterstützt auch das Übergeben des Wertes Undefined. Wenn Sie den undefinierten Q-Parameter ohne FN 0 übergeben wollen, zeigt die Steuerung die Fehlermeldung Ungültiger Wert. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
FN 13: WINKEL z. B. FN 13: Q20 = +25 ANG-Q1 Winkel mit arctan aus Gegenkathete und Ankathete oder sin und cos des Winkels (0 < Winkel < 360°) bestimmen und zuweisen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Nebenachse (Y bei Spindelachse Z) im Parameter Q21 und den Kreisradius im Parameter Q22 ab. Beachten Sie, dass FN 23 und FN 24 neben dem Ergebnisparameter auch die zwei folgenden Parameter automatisch überschreiben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
(engl. equal): Gleich (engl. not equal): Ungleich (engl. greater than): Größer als (engl. less than): Kleiner als GOTO (engl. go to): Gehe zu UNDEFINED (engl. undefined): Undefiniert DEFINED (engl. defined): Definiert HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Label FN 12: WENN KLEINER, SPRUNG z. B. FN 12: IF+Q5 LT+0 GOTO LBL “ANYNAME“ Wenn erster Wert oder Parameter kleiner als zweiter Wert oder Parameter, Sprung zu angege- benem Label HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn Sie lokale, globale oder String-Parameter kontrollieren oder ändern wollen, drücken Sie den Softkey PARAMETER ANZEIGEN Q QL QR QS. Die Steuerung zeigt dann den jeweiligen Parametertyp. Die zuvor beschriebenen Funktionen gelten ebenso. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 363
Werte zeigt die Steuerung in der Exponentialschreibweise an. Das Ergebnis von Q1 = COS 89.999 * 0.001 zeigt die Steuerung als +1.74532925e-08 an, dabei entspricht e-08 dem Faktor HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 364
FN 29: PLC bis zu acht Werte an die PLC übergeben FN 37: EXPORT lokale Q-Parame- ter oder QS-Parameter in ein rufendes Programm exportieren FN 38: SEND Informationen aus dem NC- Programm senden HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 367
Software-Option nicht aktiv 1096 Restore Kinematik nicht möglich 1097 Funktion nicht erlaubt 1098 Rohteilmaße widersprüchlich 1099 Messposition nicht erlaubt 1100 Kinematik-Zugriff nicht möglich 1101 Messpos. nicht im Verfahrbereich 1102 Presetkompensation nicht möglich HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 368
Q-Parameter programmieren | Zusätzliche Funktionen Fehler-Nummer Text 1103 Werkzeug-Radius zu groß 1104 Eintauchart nicht möglich 1105 Eintauchwinkel falsch definiert 1106 Öffnungswinkel nicht definiert 1107 Nutbreite zu groß 1108 Maßfaktoren nicht gleich 1109 Werkzeug-Daten inkonsistent HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
F: Floating (Dezimalzahl), Format für Q, QL, QR Format für Textvariable QS oder Format für Ganzzahl (Integer) Trennzeichen zwischen Ausgabeformat und Parameter Satzendezeichen, schließt eine Zeile ab Zeilenumbruch Q-Parameterwert rechtsbündig Q-Parameterwert linksbündig HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 370
L_POLISH Text nur bei Dialogsprache Polnisch ausge- L_HUNGARIA Text nur bei Dialogsprache Ungarisch ausge- L_CHINESE Text nur bei Dialogsprache Chinesisch ausgeben L_CHINESE_T- Text nur bei Dialogsprache Chinesisch (tradi- tionell) ausgeben HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 371
Innerhalb der Funktion FN16 legen Sie die Ausgabedatei fest, die die ausgegebenen Texte beinhaltet. Die Steuerung erstellt die Ausgabedatei am Programmende (END PGM), bei einem Programmabbruch (Taste NC-STOPP) oder durch den Befehl M_CLOSE. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 372
Viele relevante und interessante Informationen für eine Protokolldatei erhalten Sie mithilfe der Funktion FN 18, z. B. die Nummer des zuletzt verwendeten Tastsystemzyklus. Weitere Informationen: "FN 18: SYSREAD – Systemdaten lesen", Seite 375 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 373
Beispiel 96 FN 16: F-PRINT TNC:\MSK\MSK1.A / PC325:\LOG\PRO1.TXT Wenn Sie mehrmals im Programm dieselbe Datei ausgeben, fügt die Steuerung innerhalb der Zieldatei die aktuelle Ausgabe hinter die zuvor ausgegebenen Inhalte dazu. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 374
Name der Protokolldatei Printer:\ und anschließend einen entsprechenden Dateinamen eingeben. Die Steuerung speichert die Datei im Pfad PRINTER: solange, bis die Datei ausgedruckt wird. Beispiel 96 FN 16: F-PRINT TNC:\MASKE\MASKE1.A/PRINTER:\DRUCK1 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
0 = Nein, 1 = Ja Die Funktion löst relative Dateipfade auf. QS-Parame- Gibt es ein Verzeichnis mit dem Namen ter-Nr. QS(IDX)? 0 = Nein, 1 = Ja Nur absolute Verzeichnispfade möglich. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 376
Index des aktiven Werkzeugs Nummer der aktiven Spindel Programmierte Schnittgeschwindigkeit im Drehbetrieb Spindelmodus im Drehbetrieb: 0 = konst. Drehzahl 1 = konst. Schnittgeschw. Kühlmittelzustand M7: 0 = inaktiv, 1 = aktiv HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 377
Prüfen (Antastzyklen 30 bis 33) Schneidenvermessung (Antastzyklen 30 bis Q-Parameter-Nummer für das Ergebnis (Antastzyklen 30 bis 33) Q-Parameter-Typ für das Ergebnis (Antastzy- klen 30 bis 33) 1 = Q, 2 = QL, 3 = QR HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 379
2 = Z 6 = U 7 = V 8 = W Spindeldrehzahl S Aufmaß Werkzeuglänge DL Aufmaß Werkzeugradius DR Automatischer TOOL CALL 0 = Ja, 1 = Nein Aufmaß Werkzeugradius DR2 Werkzeugindex HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 380
12 = Einwechseln Sonderwerkzeug, 13 = Auswechseln externes Werkzeug, 14 = Auswechseln internes Werkzeug, 15 = Auswechseln Sonderwerkzeug Werkzeugnummer T Länge Radius Index Werkzeugdaten in TOOL DEF programmiert 1 = Ja, 0 = Nein HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 381
Aufmaß 2 = mit Aufmaß 3 = mit Aufmaß und Aufmaß aus TOOL CALL 1 = ohne Aktive Länge Aufmaß 2 = mit Aufmaß 3 = mit Aufmaß und Aufmaß aus TOOL CALL HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 382
0 = Nicht aktiv –1 = Aktiv QL-Parame- Verdrehwinkel zwischen Spindel und ter-Nr. geschwenktem Koordinatensystem. Projiziert den im QL-Parameter hinterlegten Winkel vom Eingabe-Koordinatensystem in das Werkzeugkoordinatensystem. Wird IDX freigelassen, wird der Winkel 0 projiziert. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 383
Sollposition im REF-System inklusive Offsets (Handrad usw.) lesen Achse Aktuelle Sollposition im REF-System Aktuelle Position im aktiven Koordinatensystem lesen Achse Aktuelle Sollposition im Eingabe-System Aktuelle Position im aktiven Koordinatensystem inklusive Offsets (Handrad usw.) lesen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 384
Aktuelle Systemzeit Systemzeit in Sekunden, die seit dem 01.01.1970, 00:00:00 Uhr vergangen sind (Echtzeit). Systemzeit in Sekunden, die seit dem 01.01.1970, 00:00:00 Uhr vergangen sind (Vorausrechnung). Bearbeitungszeit des aktuellen NC- Programms lesen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 385
Formatierung von: Systemzeit in Sekunden, die seit dem 1.1.1970, 0:00 Uhr vergangen sind (Echtzeit) Format: JJJJ-MM-TT hh:mm Formatierung von: Systemzeit in Sekunden, die seit dem 1.1.1970, 0:00 Uhr vergangen sind (Vorrausrechnung) Format: JJJJ-MM-TT hh:mm HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 386
Formatierung von: Systemzeit in Sekunden, die seit dem 1.1.1970, 0:00 Uhr vergangen sind (Echtzeit) Format: JJJJ-MM-TT Formatierung von: Systemzeit in Sekunden, die seit dem 1.1.1970, 0:00 Uhr vergangen sind (Vorrausrechnung) Format: JJJJ-MM-TT HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 387
Formatierung von: Systemzeit in Sekunden, die seit dem 1.1.1970, 0:00 Uhr vergangen sind (Echtzeit) Format: h:mm Formatierung von: Systemzeit in Sekunden, die seit dem 1.1.1970, 0:00 Uhr vergangen sind (Vorrausrechnung) Format: h:mm HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 388
1 = Werkstück-Koordinatensystem W-CS 2 = modifiziertes Werkstück-Koordinatensys- tem mW-CS 3 = Bearbeitungsebene-Koordinatensystem WPL-CS GPS: Verschiebung im Werkstücksystem 0 = aus, 1 = ein GPS: Achs-Offset 0 = aus, 1 = ein HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 389
Mittenversatz (Nebenachse) Winkel der Spindelorientierung in Grad (Mittenversatz) Eilgang Messvorschub Vorschub für Vorpositionierung: FMAX_PROBE oder FMAX_MACHINE Maximaler Messweg Sicherheitsabstand Spindelorientierung möglich 0 = nein, 1 = ja Winkel der Spindelorientierung in Grad HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 390
Das Messergebnis wird in Form von Koordi- naten ausgelesen. Korrektur: nur Mittenversatz Achse Achswerte, unkorrigiert Koordinate / Auslesen der Messergebnisse in Form von Achse Koordinaten/Achswerten im Eingabesystem von Antastvorgängen. Korrektur: nur Länge Spindelorientierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 391
NC-Fehler als nächstes ausgeführt worden wäre 12 = Fortsetzung mit der Zeile in der Palet- ten-Tabelle, in der der NC-Fehler aufgetreten 13 = Fortsetzung mit der nächsten Palette HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 392
Vorschub-Grenze für hohe Geschwindigkeit (MP_maxG1Feed) in mm/min Max. Ruck bei niedriger Geschwindigkeit (MP_maxPathJerk) in m/s Max. Ruck bei hoher Geschwindikeit (MP_maxPathJerkHi) in m/s Toleranz bei niedriger Geschwindigkeit (MP_pathTolerance) in mm HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 393
(MP_axPathJerkHi) in m/s Achse Index der Genauere Toleranzbetrachtung in Ecken physikalischen (MP_reduceCornerFeed) Achse 0 = ausgeschaltet, 1 = eingeschaltet Index der DCM: Maximale Toleranz für Linearachsen in physikalischen mm (MP_maxLinearTolerance) Achse HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 394
Index der Maximale Filterlänge Positionsfilter physikalischen (MP_maxHscOrder) Achse Index der Maximale Filterlänge CLP-Filter (MP_maxHs- physikalischen cOrder) Achse Maximaler Vorschub der Achse bei Bearbei- tungsvorschub (MP_maxWorkFeed) Maximale Bahnbeschleunigung bei Bearbei- tungsvorschub (MP_maxPathAcc) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 395
Der Zähler liefert in Betriebsart Programm- Test generell den Wert 0. Daten des aktuellen Werkzeugs lesen und schreiben Werkzeug-Länge L Werkzeug-Radius R Werkzeug-Radius R2 Aufmaß Werkzeug-Länge DL Aufmaß Werkzeug-Radius DR Aufmaß Werkzeug-Radius DR2 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 396
Abheben erlaubt LIFTOFF (0=Nein, 1=Ja) Verschleißtoleranz-Radius R2TOL Werkzeugtyp (Fräser = 0, Schleifwerkzeug = 1, ... Tastsystem = 21) Zugehörige Zeile in der Tastsystem-Tabelle Zeitstempel der letzten Verwendung Steigung für Gewindezyklen Überziehen der Werkzeugstandzeit HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 397
Verschiebung in Y Verschiebung in Z X-Komponente der Z-Richtung Y-Komponente der Z-Richtung Z-Komponente der Z-Richtung X-Komponente der X-Richtung Y-Komponente der X-Richtung Z-Komponente der X-Richtung Art der Winkeldefinition: Winkel 1 Winkel 2 Winkel 3 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 398
Gibt es mehrere Werkzeuge mit gleichem Namen, wird das erste Werkzeug aus der Werkzeugtabelle geliefert. Ist das nach den Regeln ausgewählte Werkzeug gesperrt, wird ein Schwesterwerk- zeug zurückgeliefert. –1: Kein Werkzeug mit dem übergebenen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 399
3 = Expliziter Abbruch mit Intern Stopp nach Stopp an Satzgrenze Nummer des letzten FN14-Fehlers Echte Abarbeitung aktiv? 1 = Abarbeitung, 0 = Simulation 2D-Programmiergrafik aktiv? 1 = ja 0 = nein HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 400
Tabellen und setzt das Systemd- atum zurück. 0 = nein 1 = ja M101 aktiv (sichtbarer Zustand)? 0 = nein 1 = ja M136 aktiv? 0 = nein 1 = ja HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 401
WRITE TO PLC bzw. READ FROM PLC, und synchronisieren Sie die Abarbeitung mit der Echtzeit mit FN20: WAIT FOR SYNC. Input-Nr. PLC-Input Output-Nr. PLC-Output Zähler-Nr. PLC-Counter Timer-Nr. PLC-Timer Byte-Nr. PLC-Byte Wort-Nr. PLC-Wort Doppel- PLC-Doppelwort wort-Nr. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 402
Maschinen-Kinematik aus Channels/ ChannelSettings/CfgKinList/kinCompositeMo- dels. Daten der Tastsysteme (TS, TT) lesen (Systemstring) 10350 Typ des Tastsystems TS aus Spalte TYPE der Tastsystem-Tabelle (tchprobe.tp). Typ des Tisch-Tastsystems TT aus CfgTT/ type. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 403
Daten des aktuellen Werkzeugs lesen (Systemstring) 10950 Name des aktuellen Werkzeugs. Beispiel: Wert des aktiven Maßfaktors der Z-Achse an Q25 - zuweisen 55 FN 18: SYSREAD Q25 = ID210 NR4 IDX3 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Funktion ausschließlich in Abstimmung mit HEIDENHAIN, Maschinenhersteller oder Drittanbieter verwenden Dokumentationen von HEIDENHAIN, Maschinenhersteller und Drittanbieter beachten Mit der Funktion FN 19: PLC können Sie bis zu zwei Zahlenwerte oder Q-Parameter an die PLC übergeben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Funktion ausschließlich in Abstimmung mit HEIDENHAIN, Maschinenhersteller oder Drittanbieter verwenden Dokumentationen von HEIDENHAIN, Maschinenhersteller und Drittanbieter beachten Mit der Funktion FN 29: PLC können Sie bis zu acht Zahlenwerte oder Q-Parameter an die PLC übergeben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Weitere Informationen finden Sie im Handbuch Remo Tools SDK. Beispiel Die Werte von Q1 und Q23 im Logbuch dokumentieren. FN 38: SEND /"Q-Parameter Q1: %f Q23: %f" / +Q1 / +Q23 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 408
Die SQL-Befehle können direkt in einem NC-Programm definiert werden. Der Server basiert auf einem Transaktionsmodell. Eine Transaktion besteht aus mehreren Schritten, die gemeinsam ausgeführt werden und dadurch ein geordnetes und definiertes Bearbeiten der Tabelleneinträge gewährleisten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
SQL UPDATE übergibt die Werte aus den gebundenen Q-Parametern an die Tabelle SQL INSERT erstellt eine neue Tabellenzeile SQL SELECT liest einen einzelnen Wert aus einer Tabelle und öffnet dabei keine Transak- tion HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 410
Wenn somit z. B. eine Länge aus einer Tabelle in einen Q-Parameter gespeichert wird, ist der Wert danach immer metrisch. Wenn dieser Wert nachfolgend in einem Inch-Programm zur Positionierung verwendet wird (L X+Q1800), resultiert daraus eine falsche Position. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Das Synonym bestimmt die Tabelle Die Eingabe WMAT bestimmt die Tabellenspalte des Lesevorgangs Die Eingaben NR und =3 bestimmen die Tabellenzeile des Lesevorgangs Gewählte Tabellenspalte und Tabellenzeile definieren die Zelle des Lesevorgangs HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 412
SELECT-Befehls angegeben wurden. Wenn Sie in dem SELECT-Befehl Spalten ohne Bindung angeben, unterbricht die Steuerung den Lese- oder Schreibvorgang mit einer Fehlermeldung. SQL BIND... muss den Befehlen FETCH, UPDATE und INSERT programmiert werden. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 413
Parameter-Nr für Ergebnis: Q-Parameter für die Bindung an die Tabellenspalte definieren Datenbank: Spaltenname: Tabellennamen und Tabellenspalte definieren (mit . trennen) Tabellenname: Synonym oder Pfad- mit Dateinamen der Tabelle Spaltenname: angezeigter Name im Tabelleneditor HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 414
. . . 20 SQL Q5 "SELECT Mess_Nr,Mess_X,Mess_Y, Mess_Z FROM Tab_Example" Beispiel: Selektion der Tabellenzeilen mit Funktion WHERE . . . 20 SQL Q5 "SELECT Mess_Nr,Mess_X,Mess_Y, Mess_Z FROM Tab_Example WHERE Mess_Nr<20" HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 415
= == ungleich != <> kleiner < kleiner oder gleich <= größer > größer oder gleich >= leer IS NULL nicht leer IS NOT NULL Mehrere Bedingungen verknüpfen: Logisches UND Logisches ODER HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Werte der einzelnen Zellen werden in den gebundenen Q- Parametern abgelegt. Die Transaktion wird über das anzugebende HANDLE definiert, die Zeile über den INDEX. SQL FETCH berücksichtigt alle Spalten, die bei der SELECT- Anweisung (SQL-Befehl SQL EXECUTE) angegeben wurden. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 417
Zeilennummer innerhalb des Result-set Zeilennummer direkt programmieren Q-Parameter programmieren, der den Index enthält ohne Angabe wird die Zeile (n=0) gelesen Die optionalen Syntaxelemente IGNORE UNBOUND und UNDEFINE MISSING sind für den Maschinenhersteller bestimmt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
HANDLE definieren (zur Identifizierung der Transaktion) Datenbank: Index zu SQL-Ergebnis: Zeilennummer innerhalb des Result-set Zeilennummer direkt programmieren Q-Parameter programmieren, der den Index enthält ohne Angabe wird die Zeile (n=0) beschrieben HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Tabellenspalten ohne entsprechende SELECT-Anweisung (nicht im Abfrageergebnis enthalten) werden mit Default-Werten beschrieben. Parameter-Nr für Ergebnis (Rückgabewerte zur Kontrolle): 0 erfolgreiche Transaktion 1 fehlerhafte Transaktion Datenbank: SQL-Zugriffs-ID: Q-Parameter für das HANDLE definieren (zur Identifizierung der Transaktion) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
30 SQL FETCH Q1 HANDLE Q5 INDEX+Q2 . . . 50 SQL ROLLBACK Q1 HANDLE Q5 SQL ROLLBACK verwirft alle Änderungen und Ergänzungen einer Transaktion. Die Transaktion wird über das anzugebende HANDLE definiert. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 421
1 fehlerhafte Transaktion Datenbank: SQL-Zugriffs-ID: Q-Parameter für das HANDLE definieren (zur Identifizierung der Transaktion) Datenbank: Index zu SQL-Ergebnis: Zeile, die im Result-set bleibt Zeilennummer direkt programmieren Q-Parameter programmieren, der den Index enthält HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Anwendungsbeispiel. Weitere Informationen: "Anwendungsbeispiel", Seite 411 Beispiel 0 BEGIN PGM SQL MM 1 SQL SELECT QS1800 "SELECT WMAT FROM my_table Wert lesen und speichern WHERE NR==3" 2 END PGM SQL MM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Umkehrfunktion des Sinus; Winkel bestimmen aus dem Verhältnis Gegenkathete/Hypotenuse z. B. Q10 = ASIN 0,75 Arcus-Cosinus Umkehrfunktion des Cosinus; Winkel bestim- men aus dem Verhältnis Ankathete/Hypotenu- z. B. Q11 = ACOS Q40 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 424
Wenn Rückgabewert Q12 = 1, dann Q50 > 0 Wenn Rückgabewert Q12 = -1, dann Q50 < 0 Modulowert (Divisionsrest) berechnen z. B. Q12 = 400 % 360 Ergebnis: Q12 = 40 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 425
2 Rechenschritt 3 mit 3 potenzieren = 27 3 Rechenschritt 100 – 27 = 73 Distributivgesetz Gesetz der Verteilung beim Klammerrechnen a * (b + c) = a * b + a * c HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 426
Softkey-Leiste weiterschalten und Softkey Klammer auf drücken 12 (Q-Parameter Nummer) eingeben Softkey Division drücken 13 (Q-Parameter Nummer) eingeben Softkey Klammer zu drücken und Formeleingabe beenden Beispiel 37 Q25 = ATAN (Q12/Q13) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Teilstring aus einem String-Parameter kopieren Systemdaten lesen String-Funktionen in der Formel- Softkey Seite Funktion String-Parameter in einen numeri- schen Wert umwandeln Prüfen eines String-Parameters Länge eines String-Parameters ermit- teln Alphabetische Reihenfolge verglei- chen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Das erste Zeichen einer Textfolge beginnt intern an der 0.-Stelle. Beispiel: Aus dem String-Parameter QS10 ist ab der dritten Stelle (BEG2) ein vier Zeichen langer Teilstring (LEN4) zu lesen 37 QS13 = SUBSTR ( SRC_QS10 BEG2 LEN4 ) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Steuerung wandeln soll, mit Taste ENT bestätigen Klammerausdruck mit Taste ENT schließen und Eingabe mit Taste END beenden Beispiel: String-Parameter QS11 in einen numerischen Parameter Q82 umwandeln 37 Q82 = TONUMB ( SRC_QS11 ) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Steuerung die erste Stelle zurück, an der sie den Teil-String findet. Beispiel: QS10 durchsuchen auf den in Parameter QS13 gespeicherten Text. Suche ab der dritten Stelle beginnen 37 Q50 = INSTR ( SRC_QS10 SEA_QS13 BEG2 ) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Klammerausdruck mit Taste ENT schließen und Eingabe mit Taste END beenden Beispiel: Länge von QS15 ermitteln 37 Q52 = STRLEN ( SRC_QS15 ) Wenn der gewählte String-Parameter nicht definiert ist, liefert die Steuerung das Ergebnis -1. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
-1: Der erste QS-Parameter liegt alphabetisch dem zweiten QS-Parameter +1: Der erste QS-Parameter liegt alphabetisch hinter dem zweiten QS-Parameter Beispiel: Alphabetische Reihenfolge von QS12 und QS14 vergleichen 37 Q52 = STRCOMP ( SRC_QS12 SEA_QS14 ) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Attribut, Entität und Key definieren. Folgende Parameter werden im Dialog der Funktion CFGREAD abgefragt: KEY_QS: Gruppenname (Key) des Maschinenparameters TAG_QS: Objektname (Entität) des Maschinenparameters ATR_QS: Name (Attribut) des Maschinenparameters IDX: Index des Maschinenparameters HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 438
Beispiel 14 QS11 = "" String-Parameter für Key zuweisen 15 QS12 = "CfgDisplaydata" String-Parameter für Entität zuweisen 16 QS13 = "axisDisplay" String-Parameter für Parameter-Namen zuweisen 17 QS1 = Maschinenparameter auslesen CFGREAD( KEY_QS11 TAG_QS12 ATR_QS13 IDX3 ) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 439
Beispiel 14 QS11 = "CH_NC" String-Parameter für Key zuweisen 15 QS12 = "CfgGeoCycle" String-Parameter für Entität zuweisen 16 QS13 = "pocketOverlap" String-Parameter für Parameter-Namen zuweisen 17 Q50 = CFGREAD( KEY_QS11 TAG_QS12 ATR_QS13 ) Maschinenparameter auslesen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Werkzeugradius R (Werkzeugtabelle oder TOOL DEF-Satz) Deltawert DR aus der Werkzeugtabelle Deltawert DR aus dem TOOL CALL-Satz Die Steuerung speichert den aktiven Werkzeugradius auch über eine Stromunterbrechung hinaus. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Der Wert des Parameters Q113 hängt bei Verschachtelungen mit PGM CALL von den Maßangaben des Programms ab, das als erstes andere Programme ruft. Maßangaben des Hauptprogramms Parameterwert Metrisches System (mm) Q113 = 0 Zollsystem (inch) Q113 = 1 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Werkzeugvermessung z. B. mit dem TT 160 Ist-Soll-Abweichung Parameterwert Werkzeuglänge Q115 Werkzeugradius Q116 Schwenken der Bearbeitungsebene mit Werkstück- Winkeln: von der Steuerung berechnete Koordinaten für Drehachsen Koordinaten Parameter-Wert A-Achse Q120 B-Achse Q121 C-Achse Q122 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Gemessene Länge Q166 Lage der Mittelachse Q167 Ermittelte Raumwinkel Parameter-Wert Drehung um die A-Achse Q170 Drehung um die B-Achse Q171 Drehung um die C-Achse Q172 Werkstück-Status Parameter-Wert Q180 Nacharbeit Q181 Ausschuss Q182 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 444
Nummer des zuletzt aktiven Messzyklus Q198 Status Werkzeugvermessung mit TT Parameter-Wert Werkzeug innerhalb Toleranz Q199 = 0,0 Werkzeug ist verschlissen (LTOL/RTOL Q199 = 1,0 überschritten) Werkzeug ist gebrochen (LBREAK/RBREAK Q199 = 2,0 überschritten) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Zusatzfunktion an. Bei einigen Zusatzfunktionen wird der Dialog fortgeführt, damit Sie Parameter zu dieser Funktion eingeben können. In den Betriebsarten Manueller Betrieb und El. Handrad geben Sie die Zusatzfunktionen über den Softkey M ein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 453
Ein programmierter STOP-Satz unterbricht den Programmlauf oder den Programm-Test, z. B. für eine Werkzeugüberprüfung. In einem STOP-Satz können Sie eine Zusatzfunktion M programmieren: Programmlauf-Unterbrechung programmieren: Taste STOP drücken Zusatzfunktion M eingeben Beispiel 87 STOP M6 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Spindel HALT ■ Werkzeugwechsel Spindel HALT Programmlauf HALT ■ Kühlmittel EIN ■ Kühlmittel AUS ■ Spindel EIN im Uhrzeigersinn Kühlmittel EIN ■ Spindel EIN gegen den Uhrzeigersinn Kühlmittel ein ■ wie M2 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Koordinaten auf die aktuelle Werkzeugposition. Die Steuerung zeigt die Koordinatenwerte bezogen auf den Maschinennullpunkt an. In der Statusanzeige schalten Sie die Koordinatenanzeige auf REF . Weitere Informationen: "Statusanzeigen", Seite 88 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 456
Um M91/M92-Bewegungen auch grafisch simulieren zu können, müssen Sie die Arbeitsraumüberwachung aktivieren und das Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen lassen. Weitere Informationen: "Rohteil im Arbeitsraum darstellen ", Seite 638 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Funktion M130 ist nur bei aktiver Funktion Bearbeitungsebene schwenken erlaubt. Wenn die Funktion M130 mit einem Zyklusaufruf kombiniert wird, unterbricht die Steuerung die Abarbeitung mit einer Fehlermeldung. Wirkung M130 ist satzweise wirksam in Geradensätzen ohne Werkzeugradiuskorrektur. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
M98 wirkt nur in den Programmsätzen, in denen M98 programmiert ist. M98 wird wirksam am Satzende. Beispiel: Nacheinander Konturpunkte 10, 11 und 12 anfahren 10 L X... Y... RL F 11 L X... IY... M98 12 L IX+ ... HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Vorschub beim Eintauchen beträgt 20% des Ebenenvorschubs. Tatsächlicher Bahnvorschub (mm/min): 17 L X+20 Y+20 RL F500 M103 F20 18 L Y+50 19 L IZ-2.5 20 L IY+5 IZ-5 21 L IX+50 22 L Z+5 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Programm festgelegten Vorschub F in Millimeter/Spindel-Umdrehung. Wenn Sie die Drehzahl über den Spindel-Override verändern, passt die Steuerung den Vorschub automatisch an. Wirkung M136 wird wirksam am Satz-Anfang. M136 heben Sie auf, indem Sie M137 programmieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 462
Kreisbögen innerhalb dieser Bearbeitungszyklen. Am Ende oder nach einem Abbruch eines Bearbeitungszyklus wird der Ausgangszustand wiederhergestellt. Wirkung M109 und M110 werden wirksam am Satzanfang. M109 und M110 setzen Sie mit M111 zurück. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 463
Radiuskorrektur mit R0 aufheben M120 LA0 programmieren M120 ohne LA programmieren mit PGM CALL ein anderes Programm aufrufen mit Zyklus 19 oder mit der PLANE-Funktion die Bearbeitungsebene schwenken M120 wird wirksam am Satzanfang. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 464
Funktion DEP LCT verwenden; der Satz mit DEP LCT darf nur Koordinaten der Bearbeitungsebene enthalten Vor Verwendung der nachfolgend aufgeführte Funktionen müssen Sie M120 und die Radiuskorrektur aufheben: Zyklus 32 Toleranz Zyklus 19 Bearbeitungsebene PLANE-Funktion M114 M128 FUNCTION TCPM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Steuerung den Dialog fort und erfragt die achsspezifischen Werte. Benutzen Sie die orangefarbenen Achstasten oder die ASCII- Tastatur zur Koordinateneingabe. Wirkung Die Handradpositionierung heben Sie auf, indem Sie M118 ohne Koordinateneingabe erneut programmieren. M118 wird wirksam am Satzanfang. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 466
Überlagerung auch in der momentan aktiven Werkzeugachsrichtung ausführen. Hierzu müssen Sie in der Funktion M118 mindestens die Spindelachse mit dem erlaubten Verfahrbereich definieren (z. B. M118 Z5) und am Handrad die Achse VT wählen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Weg verfährt. Wenn Sie keinen Vorschub eingeben, verfährt die Steuerung den programmierten Weg im Eilgang. Wirkung M140 wirkt nur in dem NC-Satz, in dem M140 programmiert ist. M140 wird wirksam am Satzanfang. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 468
Funktion M140 ausführen, ignoriert die Steuerung beim Rückzug die überlagerten Werte. Vor allem bei Maschinen mit Kopfdrehachsen entstehen dabei unerwünschte und unvorhersehbare Bewegungen. Während dieser Ausgleichsbewegungen besteht Kollisionsgefahr! M118 mit M140 nicht bei Maschinen mit Kopfdrehachsen kombinieren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
NC-Programm oder Programmabschnitt in der Betriebsart Programmlauf Einzelsatz vorsichtig testen M141 wirkt nur in Verfahrbewegungen mit Geradensätzen. Wirkung M141 wirkt nur in dem NC-Satz, in dem M141 programmiert ist. M141 wird wirksam am Satzanfang. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
M143 wird wirksam am Satzanfang. M143 löscht die Einträge der Spalten SPA, SPB und SPC in der Bezugspunkttabelle, eine erneute Aktivierung der entsprechenden Zeile der Bezugspunkttabelle aktiviert nicht die gelöschte Grunddrehung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bei einem von der Software ausgelösten NC-Stopp, z. B. wenn im Antriebssystem ein Fehler aufgetreten ist Bei einer Stromunterbrechung Wirkung M148 wirkt solange, bis die Funktion mit M149 deaktiviert wird. M148 wird wirksam am Satzanfang, M149 am Satzende. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Eckenradius, die Ecke verschleift weniger und die Verfahrbewegung wird trotzdem noch weich ausgeführt. Wirkung Die Funktion M197 ist satzweise wirksam und wirkt nur an Außenecken. Beispiel L X... Y... RL M197 DL0.876 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Strukturübersicht mit allen zur Verfügung stehenden Funktionen. In der Baumstruktur können Sie schnell mit dem Cursor oder der Maus navigieren und Funktionen wählen. Im rechten Fenster zeigt die Steuerung die Online-Hilfe zu den jeweiligen Funktionen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
String-Funktionen definieren Seite 427 Pulsierende Drehzahl definieren Seite 506 Wiederholende Verweilzeit Seite 508 definieren Verweilzeit in Sekunden oder Seite 510 Umdrehungen definieren Werkzeug bei NC-Stopp abheben Seite 511 Kommentar einfügen Seite 183 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn Sie weitere Werkzeugträgervorlagen benötigen, kontaktieren Sie Ihren Maschinenhersteller oder Drittanbieter. Die Werkzeugträgervorlagen können aus mehreren Teildateien bestehen. Wenn die Teildateien unvollständig sind, zeigt die Steuerung eine Fehlermeldung an. Verwenden Sie nur vollständige Werkzeugträgervorlagen! HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Prüfpunkte anzeigen oder ausblenden Messpunkte anzeigen oder ausblenden Ausgangsansicht des 3D-Modells wiederherstellen Wenn die Werkzeugträgervorlage keine Transformationsvektoren, Benennungen, Prüfpunkte und Messpunkte enthält, führt das Zusatztool ToolHolderWizard beim Betätigen der entsprechenden Icons keine Funktion aus. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 479
Werte anpassen Im Bereich Ausgabedatei den Namen für den parametrisierten Werkzeughalter eingeben Schaltfläche DATEI GENERIEREN drücken Ggf. auf die Rückmeldung der Steuerung reagieren Icon BEENDEN drücken Die Steuerung schließt das Zusatztool HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 480
Werte anpassen Im Bereich Ausgabedatei den Namen für den parametrisierten Werkzeughalter eingeben Schaltfläche DATEI GENERIEREN drücken Ggf. auf die Rückmeldung der Steuerung reagieren Icon BEENDEN drücken Die Steuerung schließt das Zusatztool HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung öffnet ein Überblendfenster mit parametrisierten Werkzeugträgern Mithilfe des Vorschaubilds den gewünschten Werkzeugträger wählen Softkey OK drücken Die Steuerung übernimmt den Namen des gewählten Werkzeugträgers in die Spalte KINEMATIC Werkzeugtabelle verlassen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 482
Nach dem Hochlauf der Steuerung ist zunächst die Standardkonfiguration wirksam. Vor einem Wechsel der Maschinenkinematik müssen Sie die Parallelachsfunktionen deaktivieren. Mit dem Maschinenparameter noParaxMode (Nr. 105413) können Sie die Programmierung von Parallelachsen deaktivieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 483
Softkey-Leiste mit Sonderfunktionen einblenden Softkey PROGRAMM FUNKTIONEN drücken FUNCTION PARAX wählen FUNCTION PARAXCOMP wählen FUNCTION PARAXCOMP DISPLAY wählen Parallelachse definieren, deren Bewegungen die Steuerung in der Positionsanzeige der zugehörigen Hauptachse verrechnen soll HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 484
Die Verrechnung möglicher Offset-Werte (U_OFFS, V_OFFS und W_OFFS der Bezugspunkttabelle) legt Ihr Maschinenhersteller im Parameter presetToAlignAxis (Nr. 300203) fest. Ihr Maschinenhersteller kann die PARAXCOMP- Funktionen mit einem Maschinenparameter auch dauerhaft aktivieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Softkey-Leiste mit Sonderfunktionen einblenden Softkey PROGRAMM FUNKTIONEN drücken FUNCTION PARAX wählen FUNCTION PARAXCOMP wählen FUNCTION PARAXCOMP OFF wählen. Wenn Sie nur für einzelne Parallelachsen die Parallelachsfunktionen ausschalten wollen, dann diese Achse zusätzlich mit Angeben HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 486
Achsen aus. Falls die Steuerung gleichzeitig mit einer Parallelachse und der zugehörigen Hauptachse verfahren soll, können Sie die jeweilige Achse zusätzlich mit dem Zeichen & eingeben. Die Achse mit dem &-Zeichen bezieht sich dann auf die Hauptachse. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 487
Bewegung nicht angezeigt. Schalten Sie die Positionsanzeige ggf. auf REF-Wert um. Die Verrechnung möglicher Offset-Werte (X_OFFS, Y_OFFS und Z_OFFS der Bezugspunkttabelle) der mit dem &-Operator positionierten Achsen legt Ihr Maschinenhersteller im Parameter presetToAlignAxis (Nr. 300203) fest. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Parallelachsfunktion aus. Die Steuerung verwendet die vom Maschinenhersteller konfigurierten Hauptachsen. Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Softkey PROGRAMM FUNKTIONEN drücken FUNCTION PARAX wählen FUNCTION PARAXMODE wählen FUNCTION PARAXMODE OFF wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 489
Zustellung führt Nebenachse W aus 10 FUNCTION PARAXMODE OFF Standard-Achskonfiguration wiederherstellen 11 L Z+0 W+0 R0 FMAX M91 Rücksetzen der Hauptachse und Nebenachse 12 L M30 13 END PGM PAR MM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 490
Datei angeben Wenn Sie eine Datei kopieren wollen, die nicht existiert, gibt die Steuerung eine Fehlermeldung aus. FILE DELETE gibt keine Fehlermeldung aus, wenn die zu löschende Datei nicht vorhanden ist. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Werkstücknullpunkt, der durch das Bezugspunktsetzen oder durch einen Bezugspunkt aus der Bezugspunkttabelle festgelegt ist. Inkrementalwerte beziehen sich immer auf den zuletzt gültigen Nullpunkt – dieser kann bereits verschoben sein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn Sie im TRANS DATUM TABLE-Satz keine Nullpunkttabelle definieren, verwendet die Steuerung die zuvor mit SEL TABLE gewählte Nullpunkttabelle oder die in der Betriebsart Programmlauf Einzelsatz oder Programmlauf Satzfolge aktive Nullpunkttabelle (Status HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Nullpunkt zuvor definiert haben. Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Softkey PROGRAMM FUNKTIONEN drücken Transformationen wählen Nullpunktverschiebung TRANS DATUM wählen Softkey NULLPUNKTVERSCHIEB. RÜCKSETZEN wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Vor der Bearbeitung prüfen, ob ein Zähler aktiv ist Zählerstand ggf. notieren und nach der Bearbeitung im MOD- Menü wieder einfügen Sie können den aktuellen Zählerstand mit Zyklus 225 gravieren. Weitere Informationen: Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Sprungmarke eingeben 8 L ... Bearbeitung 51 FUNCTION COUNT INC Zählerstand erhöhen 52 FUNCTION COUNT REPEAT LBL 11 Bearbeitung wiederholen, wenn noch Teile zu fertigen sind 53 M30 54 END PGM HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
B. ein Bearbeitungsprogramm. Softkey Cursor-Bewegungen Cursor ein Wort nach rechts Cursor ein Wort nach links Cursor auf die nächste Bildschirmseite Cursor auf die vorherige Bildschirmseite Cursor zum Dateianfang Cursor zum Dateiende HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Cursor auf Position bewegen, an der der Text eingefügt werden soll und Softkey ZEILE / WORT EINFÜGEN drücken Softkey Funktion Zeile löschen und zwischenspeichern Wort löschen und zwischenspeichern Zeichen löschen und zwischenspeichern Zeile oder Wort nach Löschen wieder einfügen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Den Cursor an die Stelle im Text bewegen, an der Sie eine andere Textdatei einfügen möchten Softkey EINFÜGEN VON DATEI drücken. Die Steuerung zeigt den Dialog Datei-Name =. Pfad und Namen der Datei eingeben, die Sie einfügen wollen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Suchfunktion verlassen: Softkey ENDE drücken Beliebigen Text finden Suchfunktion wählen: Softkey SUCHEN drücken. Die Steuerung zeigt den Dialog Suche Text : Gesuchten Text eingeben Text suchen: Softkey SUCHEN drücken Suchfunktion verlassen Softkey ENDE drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Steuerung hinterlegen. Hierzu erstellen Sie eine neue Tabelle, ändern das Tabellenformat und speichern diese Tabelle im Verzeichnis TNC:\system\proto. Wenn Sie nachfolgend eine neue Tabelle erstellen, wird Ihre Vorlage ebenfalls in dem Auswahlfenster für die Tabellenvorlagen angeboten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 501
Steuerungstastatur navigieren. Navigation mit der Steuerungstastatur: Drücken Sie die Navigationstasten, um in die Eingabefelder zu springen. Innerhalb eines Eingabefelds können Sie mit den Pfeiltasten navigieren. Aufklappbare Menüs öffnen Sie mit der Taste GOTO. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Um eine andere Zeile zu wählen, drücken Sie die Navigationstaste (Ordnersymbol). Dadurch wechselt der Cursor in das linke Fenster und Sie können mit den Pfeiltasten die gewünschte Zeile wählen. Mit der Navigationstaste wechseln Sie wieder in das Eingabefenster HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Ein neuer Satz mit FN 26: TABOPEN schließt die zuletzt geöffnete Tabelle automatisch. Die zu öffnende Tabelle muss die Endung .TAB haben. Beispiel: Tabelle TAB1.TAB öffnen, die im Verzeichnis TNC:\DIR1 gespeichert ist 56 FN 26: TABOPEN TNC:\DIR1\TAB1.TAB HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Namen von Tabellen und Tabellenspalten müssen mit einem Buchstaben beginnen und dürfen keine Rechenzeichen, z. B. + beinhalten. Diese Zeichen können aufgrund von SQL-Befehlen beim Einlesen oder Auslesen von Daten zu Problemen führen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Softkey SPINDLE-PULSE drücken Periodenlänge P-TIME definieren Drehzahländerung SCALE definieren Die Steuerung überschreitet niemals eine programmierte Drehzahlbegrenzung. Die Drehzahl wird gehalten, bis die Sinuskurve der Funktion FUNCTION S- PULSE die maximale Drehzahl wieder unterschreitet. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit der Funktion FUNCTION S-PULSE RESET setzen Sie die pulsierende Drehzahl zurück. Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Softkey PROGRAMM FUNKTIONEN drücken Softkey FUNCTION SPINDLE drücken Softkey RESET SPINDLE-PULSE drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Softkey FUNCTION FEED drücken Softkey RESET FEED DWELL drücken Sie können die Verweilzeit auch mit Eingabe D-TIME 0 zurücksetzen. Die Steuerung setzt die Funktion FUNCTION FEED DWELL automatisch bei einem Programmende zurück. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Softkey PROGRAMM FUNKTIONEN drücken Softkey FUNCTION DWELL Softkey DWELL TIME drücken Zeitdauer in Sekunden definieren Alternativ Softkey DWELL REVOLUTIONS drücken Anzahl der Spindelumdrehungen definieren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Koordinatensystem mit definiertem Vektor FUNCTION LIFTOFF ANGLE TCS SPB: Abheben im Werkzeug- Koordinatensystem mit definiertem Winkel Abheben in Werkzeugachsrichtung mit M148 Weitere Informationen: "Werkzeug bei NC-Stopp automatisch von der Kontur abheben: M148", Seite 471 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 512
Werkzeugachsrichtung Z ab. Gehen Sie bei der Definition wie folgt vor: Softkey-Leiste mit Sonderfunktionen einblenden Softkey PROGRAMM FUNKTIONEN drücken Softkey FUNCTION LIFTOFF drücken Softkey LIFTOFF ANGLE TCS drücken Winkel SPB eingeben HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Softkey PROGRAMM FUNKTIONEN drücken Softkey FUNCTION LIFTOFF drücken Softkey LIFTOFF RESET drücken Sie können das Abheben auch mit M149 zurücksetzen. Die Steuerung setzt die Funktion FUNCTION LIFTOFF automatisch bei einem Programmende zurück. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mehrachsbearbeitung zusammenhängen: Steuerungsfunktion Beschreibung Seite PLANE Bearbeitungen in der geschwenkten Bearbeitungsebene definieren M116 Vorschub von Drehachsen M126 Drehachsen wegoptimiert verfahren Anzeigewert von Drehachsen reduzieren M138 Auswahl von Schwenkachsen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 517
PLANE-Funktionen unterschiedlich ist Das Positionierverhalten der PLANE-Funktion, das unabhängig von der Ebenendefinition zu sehen ist und für alle PLANE- Funktionen identisch ist Weitere Informationen: "Positionierverhalten der PLANE- Funktion festlegen", Seite 535 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 518
Schwenkmöglichkeiten an Ihrer Maschine eingeschränkt werden. Ob die Steuerung die Achswinkel der abgewählten Achsen berücksichtigt oder auf 0 setzt, legt Ihr Maschinenhersteller fest. Die Steuerung unterstützt das Schwenken der Bearbeitungsebene nur mit Spindelachse Z. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 519
Animationen starten. Hierfür schalten Sie zunächst den Animationsmodus ein, und wählen nachfolgend die gewünschte PLANE-Funktion. Während der Animation hinterlegt die Steuerung den Softkey der gewählten PLANE-Funktion blau. Softkey Funktion Animationsmodus einschalten Animation wählen (blau hinterlegt) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Raumwinkel an. In der Restweganzeige (ISTRW und REFRW) zeigt die Steuerung während des Einschwenkens (Modus MOVE oder TURN) in der Drehachse den Weg bis zur berechneten Endposition der Drehachse an. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
(Winkel = 0 und Funktion inaktiv). Eine Mehrfachdefinition ist nicht erforderlich. Das Schwenken in der Betriebsart Manueller Betrieb deaktivieren Sie über das 3D ROT-Menü. Weitere Informationen: "Manuelles Schwenken aktivieren", Seite 618 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Das Ergebnis ist bei beiden Sichtweisen identisch, wie die nachfolgende Gegenüberstellung zeigt. Beispiel PLANE SPATIAL SPA+45 SPB+0 SPC+90 ... A-B-C C-B-A Grundstellung A0° B0° C0° Grundstellung A0° B0° C0° A+45° C+90° B+0° B+0° C+90° A+45° HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 523
(ungeschwenkte) Achse Y. Eingabebereich von -359.9999° bis +359.9999° Raumwinkel C?: Drehwinkel SPC um die (ungeschwenkte) Achse Z. Eingabebereich von -359.9999° bis +359.9999° Weiter mit den Positioniereigenschaften Weitere Informationen: "Positionierverhalten der PLANE-Funktion festlegen", Seite 535 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Projektionswinkeln. Dadurch weichen bei nicht rechtwinkligen Werkstücken die Winkelangaben aus der Technischen Zeichnung häufig von den tatsächlichen Projektionswinkeln ab. Das Positionierverhalten kann gewählt werden. Weitere Informationen: "Positionierverhalten der PLANE-Funktion festlegen", Seite 535 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 525
PLANE-Funktion festlegen", Seite 535 Beispiel 5 PLANE PROJECTED PROPR+24 PROMIN+24 ROT+30 ..Verwendete Abkürzungen: PROJECTED Engl. projected = projiziert PROPR principle plane: Hauptebene PROMIN minor plane: Nebenebene Engl. rotation: Rotation HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Beachten Sie: Eingabebereich ist 0° bis 360.0000° 0°-Achse ist die X-Achse Weiter mit den Positioniereigenschaften Weitere Informationen: "Positionierverhalten der PLANE-Funktion festlegen", Seite 535 Beispiel 5 PLANE EULER EULPR45 EULNU20 EULROT22 ..HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 527
Steuerung die Neigung nicht bestimmen. Die Bearbeitung wird mit einer Fehlermeldung abgebrochen. Dieses Verhalten ist unabhängig von der Konfiguration der Maschinenparameter. Das Positionierverhalten kann gewählt werden. Weitere Informationen: "Positionierverhalten der PLANE-Funktion festlegen", Seite 535 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 528
Basisvektor, der zusätzlich zu kurz, parallel oder antiparallel zum Normalenvektor ist: wenn der Normalenvektor keinen X-Anteil besitzt, entspricht der Basisvektor der ursprünglichen X- Achse wenn der Normalenvektor keinen Y-Anteil besitzt, entspricht der Basisvektor der ursprünglichen Y- Achse HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Werkzeugachse weg vom Werkstück zeigt, muss sich Punkt 3 oberhalb der Verbindungslinie zwischen Punkt 1 und Punkt 2 befinden (Rechte- Hand-Regel). Das Positionierverhalten kann gewählt werden. Weitere Informationen: "Positionierverhalten der PLANE-Funktion festlegen", Seite 535 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 531
Weitere Informationen: "Positionierverhalten der PLANE-Funktion festlegen", Seite 535 Beispiel 5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X+0 P3Y+41 P3Z+32.5 ..Verwendete Abkürzungen Abkürzung Bedeutung POINTS Englisch points = Punkte HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
-359.9999° bis +359.9999° Weiter mit den Positioniereigenschaften Weitere Informationen: "Positionierverhalten der PLANE-Funktion festlegen", Seite 535 Beispiel 5 PLANE RELATIV SPB-45 ..Verwendete Abkürzungen Abkürzung Bedeutung RELATIV Englisch relative = bezogen auf HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Drehachsen programmieren, ergibt sich die neue Bearbeitungsebene aus beiden definierten Achswinkeln. Die Funktionen SEQ, TABLE ROT und COORD ROT haben in Verbindung mit PLANE AXIAL keine Wirkung. Die Funktion PLANE AXIAL verrechnet keine Grunddrehung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 534
Position aus weitergeschwenkt werden soll. Eingabebereich: -99999,9999° bis +99999,9999° Weiter mit den Positioniereigenschaften Weitere Informationen: "Positionierverhalten der PLANE-Funktion festlegen", Seite 535 Verwendete Abkürzungen Abkürzung Bedeutung AXIAL Englisch axial = achsenförmig HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
AXIAL oder Zyklus 19 2 Zyklus 8 SPIEGELUNG vor der Schwenkfunktion mit einer Drehachse programmiert: Die gespiegelte Drehachse hat keine Auswirkung auf die Schwenkung der verwendeten PLANE-Funktion, ausschließlich die Bewegung der Drehachse wird gespiegelt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 536
Abstand zum Werkstück steht, dann steht das Werkzeug nach dem Einschwenken relativ gesehen versetzt zur ursprünglichen Position (Abbildung rechts unten, DIST) Die Steuerung schwenkt das Werkzeug (den Tisch) um die Werkzeugspitze ein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 537
Rückzugslänge in der WZ-Achse?: Rückzugsweg MB, wirkt inkremental von der aktuellen Werkzeugposition in der aktiven Werkzeugachsrichtung, den die Steuerung vor dem anfährt. MB MAX fährt das Werkzeug bis Einschwenkvorgang kurz vor den Software-Endschalter HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 538
13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY PLANE-Funktion definieren und aktivieren 14 L A+Q120 C+Q122 F2000 Drehachse positionieren mit den von der Steuerung berechneten Werten Bearbeitung in der geschwenkten Ebene definieren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 539
Position der Drehachsen 3 Liegt nur eine Lösung im Verfahrbereich, dann verwendet die Steuerung diese Lösung 4 Liegt keine Lösung im Verfahrbereich, dann gibt die Steuerung die Fehlermeldung Winkel nicht erlaubt aus HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 540
Wenn bei einer Schwenksituation keine freie Drehachse entsteht, haben die Transformationsarten COORD ROT und TABLE ROT keine Wirkung Bei der Funktion PLANE AXIAL haben die Transformationsarten COORD ROT und TABLE ROT keine Wirkung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 541
Bearbeitungsebene wird beibehalten Da das Werkstück nicht mitpositioniert wurde, orientiert die Steuerung das Bearbeitungsebene-Koordinatensystem entsprechend des programmierten Raumwinkels Wenn keine Transformationsart gewählt wurde, verwendet die Steuerung für die PLANE-Funktionen die Transformationsart COORD ROT HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 542
Die Steuerung positioniert die freie Drehachse nicht, die Position der B-Achse vor dem Schwenken der Bearbeitungsebene wird beibehalten Da das Werkstück nicht mitpositioniert wurde, orientiert die Steuerung das Bearbeitungsebene-Koordinatensystem entsprechend des programmierten Raumwinkels SPB+20 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Beispiel angebauter Winkelkopf mit fester Werkzeugrichtung Y: Beispiel TOOL CALL 5 Z S4500 PLANE SPATIAL SPA+0 SPB-90 SPC+0 STAY Der Schwenkwinkel muss exakt zum Werkzeugwinkel passen, ansonsten gibt die Steuerung eine Fehlermeldung aus. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Satz abgearbeitet wird, auch wenn sich das Werkzeug auf das Drehachsenzentrum zubewegt. Wirkung M116 wirkt in der Bearbeitungsebene. Mit M117 setzen Sie M116 zurück. Am Programmende wird M116 ebenfalls unwirksam. M116 wird wirksam am Satzanfang. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Werte unter 360° reduziert ist, auf kurzem Weg. Beispiele: Ist-Position Soll-Position Fahrweg 350° 10° +20° 10° 340° –30° Wirkung M126 wird wirksam am Satzanfang. M126 setzen Sie mit M127 zurück; am Programmende wird M126 ebenfalls unwirksam. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 546
Beispiel: Anzeige aller aktiven Drehachsen reduzieren und anschließend mit der C-Achse auf den programmierten Wert fahren L C+180 FMAX M94 Wirkung M94 wirkt nur in dem NC-Satz, in dem M94 programmiert ist. M94 wird wirksam am Satzanfang. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
M138 wird wirksam am Satzanfang. M138 setzen Sie zurück, indem Sie M138 ohne Angabe von Schwenkachsen erneut programmieren. Beispiel Für die oben aufgeführten Funktionen nur die Schwenkachse C berücksichtigen. L Z+100 R0 FMAX M138 C HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Steuerspannung einschalten Die Steuerung führt einen Selbsttest durch. Wenn die Steuerung keinen Fehler feststellt, zeigt sie den Dialog Referenzpunkte überfahren. Wenn die Steuerung einen Fehler feststellt, gibt sie eine Fehlermeldung aus. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 551
Während der Referenzierung weiterer Achsen und allen nachfolgenden Bewegungen besteht Kollisionsgefahr! Achsposition prüfen Ausschließlich bei Übereinstimmung der Achspositionen das Überblendfenster mit JA bestätigen Trotz Bestätigung die Achse nachfolgend vorsichtig verfahren Bei Unstimmigkeiten oder Zweifel Maschinenhersteller kontaktieren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Alternativ Referenzpunkte in beliebiger Reihenfolge überfahren: Für jede Achse die Achsrichtungstaste drücken und halten, bis der Referenzpunkt überfahren ist Die Steuerung ist jetzt funktionsbereit und befindet sich in der Betriebsart Manueller Betrieb. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 553
Position anfahren Auf mögliche Kollisionen achten Wenn die Maschine keine absoluten Messgeräte besitzt, muss die Position der Drehachsen bestätigt werden. Die im Überblendfenster angezeigte Position entspricht der letzten Position vor dem Ausschalten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 554
Die Steuerung muss heruntergefahren werden, damit laufende Prozesse abgeschlossen und Daten gesichert werden. Sofortiges Ausschalten der Steuerung durch Betätigung des Hauptsachalters kann in jedem Steuerungszustand zu Datenverlust führen! Steuerung immer herunterfahren Hauptschalter ausschließlich nach Bildschirmmeldung betätigen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Vorschub, mit dem die Achsen verfahren, ändern Sie über den Softkey F. Weitere Informationen: "Spindeldrehzahl S, Vorschub F und Zusatzfunktion M", Seite 567 Wenn an der Maschine ein Verfahrauftrag aktiv ist, zeigt die Steuerung das Symbol STIB (Steuerung in Betrieb). HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
SCHRITTMASS auf AUS Wenn Sie sich im Menü Schrittmass-Zustellung befinden, können Sie mit dem Softkey AUSSCHALTEN das Schrittweise Positionieren ausschalten. Der Eingabebereich für die Zustellung ist 0,001 mm bis 10 mm. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bezugspunkte setzen oder M-Funktionen eingeben und abarbeiten. Sobald Sie das Handrad über die Handrad-Aktivierungstaste aktiviert haben, ist keine Bedienung über das Bedienfeld mehr möglich. Die Steuerung zeigt diesen Zustand am Steuerungsbildschirm durch ein Überblendfenster an. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 558
Taste CTRL für Sonderfunktionen (maschinenabhängige Funktion, Taste vom Maschinenhersteller tauschbar) Taste NC-Start (maschinenabhängige Funktion, Taste vom Maschinenhersteller tauschbar) Taste NC-Stopp (maschinenabhängige Funktion, Taste vom Maschinenhersteller tauschbar) Handrad Spindeldrehzahl-Potentiometer Vorschubpotentiometer Kabelanschluss, entfällt bei Funkhandrad HR 550FS HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 559
Achse bei einer Handradumdrehung verfährt STEP ON oder OFF: schrittweises Positionieren aktiv oder inaktiv. Bei aktiver Funktion zeigt die Steuerung zusätzlich den aktiven Verfahrschritt an Softkey-Leiste: Auswahl verschiedener Funktionen, Beschreibung in den nachfolgenden Abschnitten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 560
Rand der Übertragungsstrecke kommen, warnt Sie das HR 550FS durch einen sicher bemerkbaren Vibrationsalarm. In diesem Fall müssen Sie den Abstand zur Handradaufnahme, in der der Funkempfänger integriert ist, wieder verringern. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 561
Konfiguration speichern und Konfigurationsmenü verlassen: ENDE drücken Für die Inbetriebnahme und Konfiguration des Handrads steht in der Betriebsart MOD eine entsprechende Funktion zur Verfügung. Weitere Informationen: "Funkhandrad HR 550FS konfigurieren", Seite 692 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 562
Aktive Achse in Richtung + verfahren oder Aktive Achse in Richtung - verfahren Handrad deaktivieren: Handradtaste auf dem HR 5xx drücken Sie können die Steuerung jetzt wieder über das Bedienfeld bedienen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 563
Potentiometerauswahl an. Softkey KBD drücken, um die Potentiometer auf dem Maschinenbedienfeld aktiv zu schalten Wenn das Handrad deaktiviert ist, aber die Handradpotentiometer noch aktiv sind, gibt die Steuerung eine Warnung aus. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 564
Steuerung den Zählschritt bei einem Zehnerwechsel jeweils um den Faktor 10. Durch zusätzliches Drücken der Taste CTRL erhöht sich der Zählschritt bei Drücken von F1 oder F2 um Faktor 100. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 565
Ggf. mit den Pfeiltasten auf der Steuerungstastatur den NC-Satz wählen, hinter den Sie den neuen Verfahrsatz einfügen wollen Handrad aktivieren Handradtaste NC-Satz generieren drücken Die Steuerung fügt einen kompletten Verfahrsatz ein, der alle über die MOD-Funktion ausgewählten Achspositionen enthält. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 566
Softkeys MOP und dann REPO). Die Bedienung erfolgt per Handrad-Softkeys, wie über die Bildschirm-Softkeys. Weitere Informationen: "Wiederanfahren an die Kontur", Seite 659 Einschalten und Ausschalten der Funktion Bearbeitungsebene schwenken (Handrad-Softkeys MOP und dann 3D) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung zeigt den Bahnvorschub Bei aktivem 3D ROT wird der Bahnvorschub bei Bewegung mehrerer Achsen angezeigt Bei inaktivem 3D ROT bleibt die Vorschubanzeige leer, wenn mehrere Achsen gleichzeitig bewegt werden HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Positionieren mit Handeingabe Vorgehensweise Um die Vorschubsbegrenzung F MAX zu aktivieren, gehen Sie wie folgt vor: Betriebsart: Taste Positionieren mit Handeingabe drücken Softkeys F MAX drücken Gewünschten maximalen Vorschub eingeben Softkey OK drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn Sie die Tabelle wieder aktivieren wollen, dann kann dies zu Problemen führen. Um die in ein anderes Verzeichnis kopierte Bezugspunkttabelle zu aktivieren, müssen Sie diese wieder in das Verzeichnis TNC:\table\ zurückkopieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 570
Die Steuerung speichert in der Zeile 0 immer den Bezugspunkt, den Sie zuletzt manuell über die Achstasten oder per Softkey gesetzt haben. Wenn der manuell gesetzte Bezugspunkt aktiv ist, zeigt die Steuerung in der Statusanzeige den Text PR MAN(0) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 571
Zeile in der Bezugspunkttabelle wählen, die Sie ändern wollen (Zeilennummer entspricht der Bezugspunktnummer) Ggf. die Spalte in der Bezugspunkttabelle wählen, die Sie ändern wollen Per Softkey eine der verfügbaren Eingabemöglichkeiten wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 572
Bezugspunkt in allen Achsen ab und aktiviert die jeweilige Tabellenzeile dann automa- tisch. Bei aktiver Inch-Anzeige: Wert in inch einge- ben, die Steuerung rechnet intern den eingegebe- nen Wert nach mm um HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Zeilen sind in der Bezugspunkttabelle farblich hervorgehoben. Wenn Sie eine schreibgeschützte Zeile mit einem manuellen Antastzyklus überschreiben wollen, dann müssen Sie mit OK bestätigen und das Passwort eingeben (bei Schutz mit einem Passwort). HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 574
Bezugspunkt mit einem Passwort schützen: Softkey SPERREN / ENTSPERREN PASSWORT drücken Passwort in das Überblendfenster eingeben Mit Softkey OK oder Taste ENT bestätigen: Die Steuerung schreibt ### in die Spalte LOCKED. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 575
Die Steuerung hebt den Schreibschutz auf. Bezugspunkt mit einem Passwort geschützt: Softkey SPERREN / ENTSPERREN PASSWORT drücken Passwort in das Überblendfenster eingeben Mit Softkey OK oder Taste ENT bestätigen Die Steuerung hebt den Schreibschutz auf. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Um die Bezugspunkte aus der Bezugspunkttabelle während des Programmlaufs zu aktivieren, benutzen Sie den Zyklus 247 . Im Zyklus 247 definieren Sie die Nummer des Bezugspunkts, den Sie aktivieren wollen. Weitere Informationen: Benutzerhandbuch Zyklenprogrammierung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die gleiche Weise. Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug verwenden, dann setzen Sie die Anzeige der Zustellachse auf die Länge L des Werkzeugs oder auf die Summe Z=L+d. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Tabelle schreiben Weitere Informationen: "Messwerte aus den Tastsystemzyklen in eine Nullpunkttabelle schreiben", Seite 587 Weitere Informationen: "Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben", Seite 588 Antastfunktion beenden: Taste END drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 579
Handbetrieb und Einrichten | Bezugspunktsetzen ohne 3D-Tastsystem Wenn Sie versuchen, in einer gesperrten Achse einen Bezugspunkt zu setzen, gibt die Steuerung je nach Einstellung des Maschinenherstellers eine Warnung oder eine Fehlermeldung aus. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Setzen Sie den Bezugspunkt stets in allen drei Hauptachsen. Damit ist der Bezugspunkt eindeutig und korrekt definiert. Zusätzlich berücksichtigen Sie dabei mögliche Abweichungen, die sich durch die Schwenkpositionen der Achsen ergeben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 581
Achse Ecke als Bezugspunkt setzen Kreismittelpunkt als Bezugs- punkt setzen Mittelachse als Bezugspunkt setzen Verwaltung der Tastsystemda- Siehe Benutzer- handbuch Zyklen- programmierung Weitere Informationen zur Tastsystemtabelle finden Sie im Benutzerhandbuch Zyklenprogrammierung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 582
Tastsystem in die Nähe des zweiten Antastpunkts positionieren Handrad am Handrad deaktivieren Die Steuerung schließt das Überblendfenster. Zweiten Antastpunkt antasten Ggf. Bezugspunkt setzen Antastfunktion beenden Wenn das Handrad aktiv ist, können Sie die Antastzyklen nicht starten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Taststift durch. Durch die beiden Verhalten müssen Sie sicherstellen, dass das Tastsystem sicher freifahren kann. Bei falsch gewählter Freifahrrichtung besteht Kollisionsgefahr! Achsen in der Betriebsart Manueller Betrieb vorsichtig verfahren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
In einigen Feldern können Sie auch Werte eingeben. Um in das gewünschte Eingabefeld zu wechseln, verwenden Sie die Pfeiltasten. Sie können den Cursor nur in Felder positionieren, die editierbar sind. Nicht editierbare Felder werden grau dargestellt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Eingabefelder eintragen (abhängig vom ausgeführten Tastsystemzyklus) Nullpunktnummer im Eingabefeld Nummer in Tabelle? eingeben Softkey EINTRAG NULLPUNKT TABELLE drücken Die Steuerung speichert den Nullpunkt unter der eingegebenen Nummer in die angegebene Nullpunkttabelle. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Softkey EINTRAG IN GESPERRTE ZEILE drücken und Passwort eingeben, der aktive Bezugspunkt wird überschrieben Wenn das Schreiben in einer Tabellenzeile aufgrund einer Sperre nicht möglich ist, zeigt die Steuerung einen Hinweis. Dabei wird die Antastfunktion nicht abgebrochen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Kalibrierzyklus wählen Kalibrierzyklen Softkey Funktion Seite Länge kalibrieren Radius und Mittenversatz mit einem Kalibrierring ermitteln Radius und Mittenversatz mit einem Zapfen oder Kalibrierdorn ermitteln Radius und Mittenversatz mit einer Kalibrierkugel ermitteln HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Oberfläche antasten: Taste NC-Start drücken Ergebnisse prüfen Softkey OK drücken, um die Werte zu übernehmen Softkey ABBRUCH drücken, um die Kalibrierfunktion zu beenden Die Steuerung protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
HEIDENHAIN): Die Steuerung führt eine Grob- und eine Feinmessung aus, dreht das Tastsystem um 180° und führt eine weitere Antastroutine aus. Durch die Umschlagmessung wird zusätzlich zum Radius, der Mittenversatz (CAL_OF in tchprobe.tp) ermittelt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 592
Softkey ENDE drücken, um die Kalibrierfunktion zu beenden Die Steuerung protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. Beachten Sie Ihr Maschinenhandbuch! Um den Tastkugel-Mittenversatz zu bestimmen, muss die Steuerung vom Maschinenhersteller vorbereitet sein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 593
Softkey ENDE drücken, um die Kalibrierfunktion zu beenden Die Steuerung protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. Beachten Sie Ihr Maschinenhandbuch! Um den Tastkugel-Mittenversatz zu bestimmen, muss die Steuerung vom Maschinenhersteller vorbereitet sein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 594
Softkey ENDE drücken, um die Kalibrierfunktion zu beenden Die Steuerung protokolliert den Kalibriervorgang in der Datei TCHPRMAN.html. Beachten Sie Ihr Maschinenhandbuch! Um den Tastkugel-Mittenversatz zu bestimmen, muss die Steuerung vom Maschinenhersteller vorbereitet sein. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Werkzeugtabelle und die Tastsystemnummer der Tastsystemtabelle zusammenpassen. Dies gilt unabhängig davon, ob Sie einen Tastsystemzyklus im Automatikbetrieb oder in der Betriebsart Manueller Betrieb abarbeiten wollen. Weitere Informationen zur Tastsystemtabelle finden Sie im Benutzerhandbuch Zyklenprogrammierung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Sie die Punkte antasten, beeinflusst den berechneten Winkel. Der ermittelte Winkel weist vom ersten zum zweiten Antastpunkt. Sie können die Grunddrehung oder Offset auch über Bohrungen oder Zapfen ermitteln. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 597
Eingabefeld und drücken den Softkey GRUNDDREHUNG SETZEN oder TISCHDREHUNG SETZEN. Das Verhalten der Steuerung beim Bezugspunktsetzen ist dabei abhängig von der Einstellung des Maschinenparameters chkTiltingAxes (Nr. 204601). Weitere Informationen: "Einführung", Seite 580 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Steuerung die aktive Grunddrehung speichern soll Softkey GRUNDDR. IN PRESETTAB. drücken Ggf. öffnet die Steuerung das Menü Bezugspunkt überschreiben?. Softkey BEZUGSPKT. ÜBERSCHR. drücken Die Steuerung speichert die Grunddrehung in der Bezugspunkttabelle. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Steuerung löscht die Grunddrehung in der Bezugspunkttabelle und fügt den Offset ein. Alternativ GRUNDDR. BEHALTEN drücken Die Steuerung fügt den Offset in die Bezugspunkttabelle ein und zusätzlich bleibt die Grunddrehung erhalten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Antastfunktion wählen: Softkey ANTASTEN ROT drücken Winkel Grunddrehung: 0 eingeben Alternativ Offset Rundtisch: 0 eingeben Mit Softkey GRUNDDREHUNG SETZEN übernehmen Alternativ mit Softkey TISCHDREHUNG SETZEN übernehmen Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 601
1. Punkt: liegt auf der Hauptachse 2. Punkt: liegt auf der Hauptachse, in positiver Richtung vom ersten Punkt aus 3. Punkt: liegt auf der Nebenachse, in positiver Richtung des gewünschten Werkstück- Koordinatensystems HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 602
Softkey GRUNDDREHUNG SETZEN drücken 3D-Grunddrehung in der Bezugspunkttabelle speichern: Softkey GRUNDDR. IN PRESETTAB. drücken Antastfunktion beenden: Softkey ENDE drücken Die Steuerung speichert die 3D-Grunddrehung in den Spalten SPA, SPB und SPC der Bezugspunkttabelle. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 603
Grunddrehung in der Statusanzeige ein. Die Steuerung verfährt die Maschinenachsen entsprechend der 3D-Grunddrehung. 3D-Grunddrehung aufheben Antastfunktion wählen: Softkey ANTASTEN PL drücken Bei allen Winkeln 0 eingeben Softkey GRUNDDREHUNG SETZEN drücken Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 604
Mittelachse als Bezugspunkt setzen Bei einer aktiven Nullpunktverschiebung bezieht sich der ermittelte Wert auf den aktiven Bezugspunkt (ggf. manueller Bezugspunkt der Betriebsart Manueller Betrieb). In der Positionsanzeige wird die Nullpunktverschiebung verrechnet. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit Softkey BEZUGSPUNKT SETZEN übernehmen Weitere Informationen: "Messwerte aus den Tastsystemzyklen in eine Nullpunkttabelle schreiben", Seite 587 Weitere Informationen: "Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben", Seite 588 Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Neben dem Bezugspunktsetzen können Sie mit dem Zyklus auch eine Grunddrehung oder Offset aktivieren. Hierzu bietet die Steuerung zwei Softkeys an, mit denen Sie entscheiden können, welche Gerade Sie hierfür verwenden möchten. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 607
Steuerung automatisch die Positionen und die Grunddrehung in die Bezugspunkttabelle. Wenn Sie den Offset aktivieren, dann schreibt die Steuerung automatisch die Positionen und den Offset oder nur die Positionen in die Bezugspunkttabelle. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Antastfunktion beenden: Softkey ENDE drücken Die Steuerung kann Außen- oder Innenkreise ab drei Antastpunkten berechnen, z. B. bei Kreissegmenten. Genauere Ergebnisse erhalten Sie mit vier Antastpunkten. Nach Möglichkeit das Tastsystem dabei stets mittig vorpositionieren. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 609
Weitere Informationen: "Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben", Seite 588 Antastfunktion beenden: Softkey ENDE drücken Nach dem Antasten zeigt die Steuerung die aktuellen Koordinaten des Kreismittelpunkts und den Kreisradius an. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 610
Mit Softkey BEZUGSPUNKT SETZEN übernehmen Weitere Informationen: "Messwerte aus den Tastsystemzyklen in eine Nullpunkttabelle schreiben", Seite 587 Weitere Informationen: "Messwerte aus den Tastsystemzyklen in die Bezugspunkttabelle schreiben", Seite 588 Antastfunktion beenden: Softkey ENDE drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Achse für das Setzen des Bezugspunkts. Mithilfe der Softkeys wählen Sie dabei zwischen Haupt-, Neben- oder Werkzeugachse. Dadurch können Sie die einmal ermittelten Positionen sowohl in der Hauptachse als auch in der Nebenachse speichern. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bezugspunkt an. Koordinaten eines Eckpunkts in der Bearbeitungsebene bestimmen Koordinaten des Eckpunkts bestimmen. Weitere Informationen: "Ecke als Bezugspunkt ", Seite 606 Die Steuerung zeigt die Koordinaten der angetasteten Ecke als Bezugspunkt an. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 613
Mit einem 3D-Tastsystem können Sie einen Winkel in der Bearbeitungsebene bestimmen. Gemessen wird der Winkel zwischen der Winkelbezugsachse und einer Werkstückkante oder der Winkel zwischen zwei Kanten Der gemessene Winkel wird als Wert von max. 90° angezeigt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 614
Grunddrehung antasten, Drehwinkel hier nicht auf 0 setzen Mit Softkey ANTASTEN ROT Winkel PA zwischen den Werkstückkanten als Drehwinkel anzeigen lassen Grunddrehung aufheben oder ursprüngliche Grunddrehung wiederherstellen: Drehwinkel auf notierten Wert setzen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Gesteuertes Schwenken, PLANE-Funktion im Bearbeitungsprogramm Weitere Informationen: "Die PLANE-Funktion: Schwenken der Bearbeitungsebene (Option #8)", Seite 517 Die Steuerungsfunktionen zum Schwenken der Bearbeitungsebene sind Koordinatentransformationen. Dabei steht die Bearbeitungsebene immer senkrecht zur Richtung der Werkzeugachse. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 616
Koordinatensystems mechanisch bedingte Versätze des Schwenkkopfs (translatorische Anteile) und Versätze, die durch das Schwenken des Werkzeugs entstehen (3D- Werkzeuglängenkorrektur) Die Steuerung unterstützt die Funktion Bearbeitungsebene schwenken ausschließlich in Verbindung mit der Spindelachse Z. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Statusanzeige eine aktive Nullpunktverschiebung anzeigt. Einschränkungen beim Schwenken der Bearbeitungsebene Die Funktion Istwertübernahme ist nicht erlaubt, wenn die Funktion Bearbeitungsebene schwenken aktiviert ist PLC-Positionierungen (vom Maschinenhersteller festgelegt) sind nicht erlaubt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bearbeitungsprogramms. Wenn Sie im Bearbeitungsprogramm den Zyklus 19 BEARBEITUNGSEBENE oder die PLANE-Funktion verwenden, sind die dort definierten Winkelwerte wirksam. Im Menü eingetragene Winkelwerte werden mit den aufgerufenen Werten überschrieben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 619
Zum Deaktivieren setzen Sie im Menü Bearbeitungsebene schwenken die gewünschten Betriebsarten auf Inaktiv. Auch wenn der 3D-ROT-Dialog in der Betriebsart Manueller Betrieb auf Aktiv steht, funktioniert das Zurücksetzen der Schwenkung (PLANE RESET) bei einer aktiven Basistransformation korrekt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Nachdem Sie die Drehachsen positioniert haben, setzen Sie den Bezugspunkt wie im ungeschwenkten System. Das Verhalten der Steuerung beim Bezugspunktsetzen ist dabei abhängig von der Einstellung des optionalen Maschinenparameters chkTiltingAxes (Nr. 204601): Weitere Informationen: "Einführung", Seite 580 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Nachfolgende Interaktionen unterlassen: Cursor-Bewegung auf einen anderen NC-Satz Sprunganweisung GOTO auf einen anderen NC-Satz Editieren eines NC-Satzes Ändern von Q-Parameterwerten mithilfe des Softkeys Q INFO Betriebsartenwechsel Kontextbezug durch Wiederholung der benötigten NC-Sätze wiederherstellen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
"Programmteile markieren, kopieren, ausschneiden und einfügen", Seite 145 Mithilfe der Softkeys Q PARAMETER LISTE und Q INFO können Sie Q-Parameter kontrollieren und ändern. Weitere Informationen: "Q-Parameter kontrollieren und ändern", Seite 362 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 624
Tiefe bezogen auf Werkzeugspitze oder den zylindrischen Teil des Werkzeugs 5 CYCL CALL Zyklus BOHREN aufrufen 6 L Z+200 R0 FMAX M2 Werkzeug freifahren 7 END PGM $MDI MM Programm-Ende Geradenfunktion: Weitere Informationen: "Gerade L", Seite 273 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 625
Drehwinkel notieren und Grunddrehung wieder aufheben Betriebsart wählen: Taste Positionieren mit Handeingabe drücken Rundtischachse wählen, notierten Drehwinkel und Vorschub eingeben z. B.L C+2.561 F50 Eingabe abschließen Taste NC-Start drücken: Schieflage wird durch Drehung des Rundtischs beseitigt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Geben Sie einen Namen ein, unter dem der aktuelle Inhalt der Datei $MDI gespeichert werden soll, z. B. Bohrung Softkey OK drücken Dateiverwaltung verlassen: Softkey ENDE drücken Weitere Informationen: "Einzelne Datei kopieren", Seite 156 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 628
FORM-Satz noch nicht abgearbeitet wurde Programme mit 5-achsiger oder geschwenkter Bearbeitung können die Geschwindigkeit der Simulation verringern. Mit dem MOD-Menü Grafik-Einstellungen können Sie die Modellqualität verringern und so die Geschwindigkeit der Simulation erhöhen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Programm mit maximal möglicher Geschwindig- keit testen (Grundeinstellung) Sie können die Simulationsgeschwindigkeit auch einstellen, bevor Sie ein Programm starten: Funktionen zur Einstellung der Simulationsgeschwindigkeit wählen Gewünschte Funktion per Softkey wählen, z. B. Simulationsgeschwindigkeit schrittweise erhöhen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Mit der hochauflösenden 3D-Darstellung können Sie die Oberfläche des bearbeiteten Werkstücks detailliert darstellen. Die Steuerung erzeugt durch eine simulierte Lichtquelle realistische Verhältnisse von Licht und Schatten. 3D-Darstellung wählen: Softkey 3D-Darstellung drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 631
Um einen beliebigen Bereich schnell zu vergrößern oder zu verkleinern: Mausrad nach vorne oder nach hinten drehen Um zur Standardansicht zurückzukehren: Shift-Taste drücken und gleichzeitig rechte Maustaste doppelklicken. Wenn Sie nur die rechte Maustaste doppelklicken, bleibt der Rotationswinkel erhalten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 632
Sie den Mauszeiger auf der 3D- Grafik des Werkstücks positionieren. Die Steuerung speichert den Zustand der folgenden Softkeys remanent, auch über eine Stromunterbrechung hinaus: Eilgangbewegungen Rohteilrahmen Werkstückkanten Werkstück transparent Werkstück farbig HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 633
Anzeigen der Werkzeugwege auf entsprechende Unregelmäßigkeiten prüfen. Um die Details bei den angezeigten Werkzeugwegen schnell erkennen zu können, steht eine leistungsfähige Zoom-Funktion zur Verfügung. Die Steuerung stellt Verfahrbewegungen im Eilgang rot dar. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Softkey WEITERE ANSICHTSOPTIONEN drücken Softkey Darstellung in 3 Ebenen drücken Darstellung in 3 Ebenen in den Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge wählen: Softkey GRAFIK drücken Softkey Darstellung in 3 Ebenen drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 635
Die verschobene Schnittebene bleibt auch bei einem neuen Rohteil aktiv. Wenn die Steuerung neu gestartet wird, setzt sich die Schnittebene automatisch zurück. Sie können die Schnittebene auch manuell in Grundstellung bringen: Softkey Zurücksetzen der Schnittebenen drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Unabhängig von der Betriebsart können Sie sich das Werkzeug während der Simulation anzeigen lassen. Softkey Funktion Programmlauf Satzfolge / Programmlauf Einzelsatz Programm-Test Die Steuerung zeigt das Werkzeug in unterschiedlichen Farben: rot: Werkzeug ist im Eingriff blau: Werkzeug ist freigefahren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Softkey für die Stoppuhrfunktionen erscheint Stoppuhrfunktionen wählen Gewünschte Funktion per Softkey wählen, z. B. angezeigte Zeit speichern Softkey Stoppuhrfunktionen Angezeigte Zeit speichern Summe aus gespeicherter und angezeigter Zeit anzeigen Angezeigte Zeit löschen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Ein- oder Ausschalten der Überwachungs- funktion Maschinenreferenzpunkt anzeigen Bedienhinweise: Bei BLK FORM CYLINDER wird ein Quader als Rohteil im Arbeitsraum dargestellt Bei BLK FORM ROTATION wird kein Rohteil im Arbeitsraum dargestellt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Satzfolge zeigt die Steuerung Softkeys, mit denen Sie das NC- Programm seitenweise anzeigen lassen können: Softkey Funktionen Im NC-Programm um eine Bildschirmseite zurückblättern Im NC-Programm um eine Bildschirmseite vorblättern Programmanfang wählen Programmende wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Während der Bearbeitung besteht Kollisionsgefahr! NC-Programm an der späteren Bearbeitungsposition testen (ROHTEIL IM ARB.RAUM) Sichere Zwischenposition nach dem Werkzeugwechsel und vor der Vorpositionierung programmieren NC-Programm in der Betriebsart Programmlauf Einzelsatz vorsichtig testen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 641
Programm-Test und Programmlauf | Programm-Test Beachten Sie Ihr Maschinenhandbuch! Ihr Maschinenhersteller kann auch für die Betriebsart Programm-Test ein Werkzeugwechsel-Makro definieren, dass das Verhalten der Maschine exakt simuliert. Häufig ändert der Maschinenhersteller dabei die simulierte Werkzeugwechselposition. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bearbeitungszyklen – unterbrechen und wieder fortsetzen. Um den Test wieder fortsetzen zu können, dürfen Sie folgende Aktionen nicht durchführen: mit den Pfeiltasten oder der Taste GOTO einen anderen Satz wählen Änderungen am Programm durchführen ein neues Programm wählen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Wenn Sie in der Betriebsart Programmieren das NC-Programm ändern, verhält sich die Simulation wie folgt: Änderung vor der Unterbrechungsstelle: Die Simulation beginnt von vorne Änderung nach der Unterbrechungsstelle: Mit GOTO ist ein Positionieren auf die Unterbrechungsstelle möglich HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 644
Betriebsarten Programmlauf Einzelsatz und Programmlauf Satzfolge nutzen: Programmlauf unterbrechen Programmlauf ab bestimmtem Satz Sätze überspringen Werkzeugtabelle TOOL.T editieren Q-Parameter kontrollieren und ändern Handradpositionierung überlagern Funktionen für die grafische Darstellung Zusätzliche Statusanzeige HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Reduzierung wirkt auf alle Eilgang- und Vorschubbewegungen und über einen Steuerungsneustart hinaus. Programmlauf Satzfolge Bearbeitungsprogramm mit der Taste NC-Start starten Programmlauf Einzelsatz Jeden Satz des Bearbeitungsprogramms mit der Taste NC-Start einzeln starten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Unterbrechung ändern Einstellung für das mit / programmierte Überspringen von NC- Sätzen ändern Die Steuerung bricht bei wichtigen Fehlern den Programmlauf automatisch ab, z. B. bei einem Zyklusaufruf mit stehender Spindel. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 647
Betriebsartenwechsel Kontextbezug durch Wiederholung der benötigten NC-Sätze wiederherstellen Beachten Sie Ihr Maschinenhandbuch! Die Zusatzfunktion M6 kann ebenfalls zu einer Unterbrechung des Programmlaufs führen. Den Funktionsumfang der Zusatzfunktion legt der Maschinenhersteller fest. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 648
Die Steuerung zeigt in der Statusanzeige kurz das Symbol für den Programmabbruch Die Steuerung zeigt in der Statusanzeige das Symbol für den beendeten, inaktiven Zustand Aktionen, wie z. B. ein Betriebsartenwechsel, sind wieder möglich HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Achsrichtungstasten freigeben: Softkey MANUELL VERFAHREN drücken Maschinenachsen mit den Achsrichtungstasten verfahren Bei einigen Maschinen müssen Sie nach dem Softkey MANUELL VERFAHREN die Taste NC-Start zur Freigabe der Achsrichtungstasten drücken. Beachten Sie Ihr Maschinenhandbuch! HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 650
Taste NC-Stopp gedrückt Programmierte Unterbrechung Programmlauf nach einem Fehler fortsetzen Bei löschbarer Fehlermeldung: Fehlerursache beseitigen Fehlermeldung am Bildschirm löschen: Taste CE drücken Neustart oder Programmlauf fortsetzen an der Stelle, an der unterbrochen wurde HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Verfahrmodus geschwenktes System zur Verfügung. Die Steuerung wählt den Verfahrmodus und die dazugehörigen Parameter automatisch vor. Wenn der Verfahrmodus oder die Parameter nicht korrekt vorgewählt wurden, dann können Sie diese manuell umstellen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 652
Die Steuerung prüft die Funktion der Not- Aus-Schaltung. Wenn mindestens eine Achse nicht referenziert ist, dann müssen Sie die angezeigten Positionswerte mit den tatsächlichen Achswerten vergleichen und die Übereinstimmung bestätigen, ggf. Dialog folgen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 653
Softkey NEIN drücken. Wenn das Werkzeug korrekt freigefahren wurde, dann Softkey JA drücken. Die Steuerung blendet den Dialog Freifahren angewählt aus. Maschine initialisieren: ggf. die Referenzpunkte überfahren Gewünschten Maschinenzustand herstellen: ggf. geschwenkte Bearbeitungsebene zurücksetzen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Funktion SATZVORLAUF mehrstufig nutzen Weitere Informationen: "Vorgehensweise mehrstufiger Satzvorlauf", Seite 656 Die Funktion SATZVORLAUF darf nicht gemeinsam mit den folgenden Funktionen verwendet werden: Tastsystemzyklen 0, 1, 3 und 4 während der Suchphase des Satzvorlaufs HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 655
Nach einem internen Stopp wollen Sie im Satz 12 in der dritten Bearbeitung von LBL 1 einsteigen. Geben Sie im Überblendfenster folgende Daten ein: Vorlauf bis: N =12 Wiederholungen = 3 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 656
Taste NC-Start drücken Die Steuerung arbeitet den NC-Satz ab. Satzvorlauf zur nächsten Einstiegsstelle: Softkey SATZVORLAUF FORTSETZEN drücken NC-Satz eingeben, auf den Sie einsteigen wollen Wenn Sie den Maschinenstatus geändert haben: Taste NC-Start drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 657
Taste NC-Start drücken, bis die Steuerung den NC-Satz abarbeitet Die Steuerung springt ins Unterprogramm Sub.h. Softkey SATZVORLAUF FORTSETZEN drücken Geben Sie im Überblendfenster folgende Daten ein: Vorlauf bis: N =8 Wiederholungen = 1 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 658
Sie wie bei einem Einstieg in die Punktetabelle vor. Im Eingabefeld Punkte-Nummer = geben Sie die gewünschte Punktenummer an. Der erste Punkt im Punktemuster hat die Punktenummer 0. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Achssoftkey der zweiten Achse drücken Taste NC-Start drücken Vorgang für jede Achse wiederholen Wenn das Werkzeug in der Werkzeugachse unterhalb des Anfahrpunkts steht, dann bietet die Steuerung die Werkzeugachse als erste Verfahrrichtung an. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Fenster zur Festlegung des Startzeitpunkts einblenden Zeit (Std:Min:Sek): Uhrzeit, zu der das Programm gestartet werden soll Datum (TT.MM.JJJJ): Datum, an dem das Programm gestartet werden soll Um den Start zu aktivieren: Softkey OK drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
In der Betriebsart Programmieren den Satz wählen, bei dem das Ausblendzeichen eingefügt werden soll Softkey EINFÜGEN drücken /-Zeichen löschen In der Betriebsart Programmieren den Satz wählen, bei dem das Ausblendzeichen gelöscht werden soll Softkey ENTFERNEN drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Spindel und das Kühlmittel nicht ab. Programmlauf oder Programm-Test bei Sätzen mit M1 nicht unterbrechen: Softkey auf AUS stellen Programmlauf oder Programm-Test bei Sätzen mit M1 unterbrechen: Softkey auf EIN stellen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Sie die gewünschte Einstellung aus. Wenn Sie die Einstellung nicht ändern wollen, schließen Sie das Fenster mit der Taste END. MOD-Funktionen verlassen MOD-Funktion beenden: Softkey ENDE oder Taste END drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Die Zähler-Einstellungen können Sie per Softkey wie folgt ändern: Softkey Bedeutung Zählerstand zurücksetzen Zählerstand erhöhen Zählerstand reduzieren Mit einer angeschlossenen Maus können Sie die gewünschten Werte auch direkt eingeben. Weitere Informationen: "Zähler definieren", Seite 494 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
über eine serielle Verbindung auszutauschen, z. B. mit der Datenübertragungssoftware TNCremo. Den externen Zugriff sperren Sie wie folgt: Im MOD-Menü die Gruppe Maschinen-Einstellungen wählen Menü Externer Zugriff wählen Softkey EXTERNER ZUGRIFF EIN/AUS auf AUS stellen Softkey OK drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 669
Berechtigung Einmalig erlauben Immer Dauerhaft erlauben Niemals Dauerhaft verweigern Nein Einmalig ablehnen In der Übersichtsliste kennzeichnet ein grünes Symbol eine aktive Verbindung. Verbindungen ohne Zugriffsberechtigung werden in der Übersichtsliste grau dargestellt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Achse eine gültige Verfahrgrenze gesetzt haben. Die Einstellungen bleiben auch nach einem Neustart der Steuerung erhalten. Die Schutzzone können Sie nur ausschalten, indem Sie alle Werte löschen oder den Softkey ALLES LEEREN drücken. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Kinematiken aktivieren. Wenn Sie eine Kinematik für den Programm-Test wählen, bleibt die Maschinenkinematik davon unberührt. Achten Sie darauf, dass Sie zum Überprüfen Ihres Werkstücks die richtige Kinematik im Programmtest angewählt haben. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Im Bereich Zeitzone gewünschte Zeitzone wählen Softkey NTP aus drücken, um den Eintrag Zeit über NTP Server synchronisieren zu wählen Hostnamen oder URL eines NTP-Servers eingeben Softkey Hinzufügen drücken Softkey OK drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Restweg zur programmierten Position im Einga- be-Koordinatensystem; Differenz zwischen Ist- und Zielposition Beispiele mit Zyklus 11: Massfaktor 0.2 L IX+10 Die ISTRW-Anzeige zeigt 10 mm an. Der Massfaktor hat keine Auswirkung. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 674
Verfahrwege, die mit der Funktion Handrad- Überlagerung (M118) ausgeführt wurden Mit der MOD-Funktion Positions-Anzeige 1 wählen Sie die Positionsanzeige in der Statusanzeige. Mit der MOD-Funktion Positions-Anzeige 2 wählen Sie die Positionsanzeige in der zusätzlichen Statusanzeige. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Betriebszeit der Steuerung seit der Inbetriebnahme Maschine ein Betriebszeit der Maschine seit der Inbetriebnahme Programmlauf Betriebszeit für den gesteuerten Betrieb seit der Inbetriebnahme Beachten Sie Ihr Maschinenhandbuch! Der Maschinenhersteller kann noch zusätzliche Zeiten anzeigen lassen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
CfgSerialInterface (Nr. 106700) können Sie folgende Einstellungen eingeben: RS-232-Schnittstelle einrichten Öffnen Sie den Ordner RS232. Die Steuerung zeigt folgende Einstellmöglichkeiten: BAUD-RATE einstellen (baudRate Nr. 106701) Die BAUD-RATE (Datenübertragungsgeschwindigkeit) ist zwischen 110 und 115.200 Baud wählbar. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 678
Empfänger bei seiner Auswertung eine gerade Anzahl an gesetzten Bit feststellt Stopp-Bits einstellen (stopBits Nr. 106705) Mit dem Start- und einem oder zwei Stopp-Bits wird bei der seriellen Datenübertragung dem Empfänger eine Synchronisation auf jedes übertragene Zeichen ermöglicht. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 679
Mit Zustand der RTS-Leitung (Optional) legen Sie fest, ob der Pegel low im Ruhezustand aktiv ist. TRUE: Im Ruhezustand ist der Pegel auf low FALSE: Im Ruhezustand ist der Pegel nicht auf low HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Muss mit der Einstellung in TNCserver übereinstimmen Datenübertragungsprotokoll BLOCKWISE Datenbits in jedem übertragenen 7 Bit Zeichen Art der Paritätsprüfung EVEN Anzahl Stopp-Bits 1 Stop-Bit Art des Handshake festlegen RTS_CTS Dateisystem für Dateioperation HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Folgen Sie den Anweisungen des Setup-Programms TNCremo unter Windows starten Klicken Sie auf <Start>, <Programme>, <HEIDENHAIN Anwendungen>, <TNCremo> Wenn Sie TNCremo das erste Mal starten, versucht TNCremo automatisch eine Verbindung zur Steuerung herzustellen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 682
Werkzeugtypen zu Werkzeugtypnummern umgewandelt. Weitere Informationen: "Verfügbare Werkzeugtypen", Seite 250 TNCremo beenden Wählen Sie den Menüpunkt <Datei>, <Beenden> Die kontextsensitive Hilfefunktion der Software TNCremo öffnen Sie mithilfe der Taste F1. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Güteklasse des Kabels, der Ummantelung und der Netzwerkart (1000BaseTX, 100BaseTX oder 10BaseT). Steuerung konfigurieren Lassen Sie die Steuerung von einem Netzwerkspezialisten konfigurieren. Taste MOD drücken Schlüsselzahl NET123 eingeben Taste PGM MGT drücken Softkey NETZWERK drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 684
Funktion nur aktivieren, wenn zu Diagnosezwecken von extern über die Steuerung auf die optional vorhande- ne zweite Ethernet-Schnittstelle zugegrif- fen werden soll. Nur in Verbindung mit dem Kundendienst aktivieren HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 685
Gateway beziehen: Die Steuerung soll den Default- Gateway automatisch beziehen Option Default GW manuell konfigurieren: IP-Adressen des Default- Gateways manuell eingeben Änderungen mit Schaltfläche OK übernehmen oder mit Schaltfläche Abbrechen verwerfen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 686
User ID: Definition, mit welcher User- NFS-Shares Identifikation der Endanwender im setzen Netzwerk auf Dateien zugreift. Wert beim Netzwerkspezialisten erfragen Group ID: Definition, mit welcher Gruppenidentifikation Sie im Netzwerk auf Dateien zugreifen. Wert beim Netzwerkspezialisten erfragen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 687
Schaltfläche Status: Übersicht der Geräte aufrufen, die im Maschinennetz mit dynamischer IP-Adresse versorgt sind. Zusätzlich können Sie Einstellungen für diese Geräte vornehmen Schaltfläche Erweiterte Optionen: Erweiterte Einstellmöglichkeiten für den DNS-/DHCP-Server. Schaltfläche Setze Standardwerte: Werkseinstellungen setzen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 688
Die Steuerung startet dann den Verbindungsassistenten, in dem Sie alle erforderlichen Angaben dialoggeführt eingeben können Status log Anzeige von Statusinformationen und Fehlermeldungen. Über die Schaltfläche Leeren können Sie den Inhalt des Statusfensters löschen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 689
Setzen Sie die Option Active, um die Firewall einzuschalten Drücken Sie die Schaltfläche Set standard values, um die von HEIDENHAIN empfohlenen Standardeinstellungen zu aktivieren. Verlassen Sie den Dialog mit der Schaltfläche OK HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 690
HEIDENHAIN nicht auf den Bildschirminhalt (z. B.Bildschirmfoto) zugegriffen werden. Wird dieser Dienst gesperrt, so wird im VNC- Konfigurationsdialog von HEROS eine Warnung angezeigt, dass in der Firewall VNC gesperrt ist HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 691
Firewall die neue IP-Adresse zu einem Hostnamen verwendet Advanced options Diese Einstellungen sind nur für Ihre Netzwerkspezialisten Set standard Setzt die Einstellungen auf die von HEIDEN- values HAIN empfohlenen Standardwerte zurück HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Klicken Sie auf die Schaltfläche HR anbinden Die Steuerung speichert die Seriennummer des eingelegten Funkhandrades ab und zeigt diese im Konfigurationsfenster links neben der Schaltfläche HR anbinden an. Konfiguration speichern und Konfigurationsmenü verlassen: Schaltfläche ENDE drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Klicken Sie auf die Schaltfläche Setze Leistung Die Steuerung blendet die drei verfügbaren Leistungseinstellungen ein. Wählen Sie per Maus die gewünschte Einstellung aus. Konfiguration speichern und Konfigurationsmenü verlassen: Schaltfläche ENDE drücken HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 694
Versuchen Sie in solchen Fällen die Übertragungsqualität durch Auswählen eines anderen Kanals zu verbessern oder die Sendeleistung zu erhöhen. Weitere Informationen: "Funkkanal einstellen", Seite 693 Weitere Informationen: "Sendeleistung einstellen", Seite 693 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Im MOD-Dialog Schlüsselwort RESTORE eingeben In der Dateiverwaltung der Steuerung die Backup-Datei (z. B. BKUP-2013-12-12_.zip) wählen Die Steuerung öffnet ein Überblendfenster für das Backup. Not-Halt drücken Softkey OK drücken, um den Backup-Vorgang zu starten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Um die tatsächlichen Systemnamen der Parameter anzeigen zu lassen, gehen Sie wie folgt vor: Taste Bildschirm-Aufteilung drücken Softkey SYSTEMNAMEN ANZEIGEN. drücken Gehen Sie in gleicher Weise vor, um wieder zur Standardansicht zu gelangen. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 699
Zusätzlich zum Hilfetext werden weitere Informationen angezeigt, wie z. B. die Maßeinheit, ein Initialwert, eine Auswahl. Wenn der angewählte Maschinenparameter einem Parameter der Vorgängersteuerung entspricht, dann wird auch die entsprechende MP-Nummer angezeigt. HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 700
Spindelposition nur anzeigen, wenn Spindel in Lageregelung during closed loop and M5: Spindelposition anzeigen, wenn Spindel in Lageregelung und bei M5 Softkey Preset-Tabelle anzeigen oder ausblenden True: Softkey Preset-Tabelle wird nicht angezeigt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 701
Format der NC-Programme und Zyklenanzeige Programmeingabe im HEIDENHAIN Klartext oder in DIN/ISO HEIDENHAIN: Programmeingabe in der Betriebsart Positionieren mit Handeingabe im Klartext ISO: Programmeingabe in der Betriebsart Positionieren mit Handeingabe in DIN/ISO HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 702
ENGLISH GERMAN CZECH FRENCH ITALIAN SPANISH PORTUGUESE SWEDISH DANISH FINNISH DUTCH POLISH HUNGARIAN RUSSIAN CHINESE CHINESE_TRAD SLOVENIAN KOREAN NORWEGIAN ROMANIAN SLOVAK TURKISH PLC-Dialogsprache Siehe NC-Dialogsprache PLC-Fehlermeldungssprache Siehe NC-Dialogsprache Hilfe-Sprache Siehe NC-Dialogsprache HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 703
Mittlere Auflösung low: Niedrige Auflösung Werkzeugbahnen bei neuer BLK-Form zurücksetzen ON: Bei neuer BLK-Form im Programm-Test werden die Werkzeugbahnen zurückge- setzt OFF: Bei neuer BLK-Form im Programm-Test werden die Werkzeugbahnen nicht zurückgesetzt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 704
FALSE: Der Softkey wird nicht angezeigt DisplaySettings Einstellung der Koordinatensysteme für die Anzeige Koordinatensystem für die Nullpunktverschiebung WorkplaneSystem: Nullpunkt wird im System der geschwenkten Ebene angezeigt, WPL-CS WorkpieceSystem: Nullpunkt wird im Werkstücksystem angezeigt, W-CS HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 705
0.001 bis 0.999 [mm]: Erster maximal zulässiger Messfehler Maximal zulässiger Messfehler bei Werkzeugvermessung 0.001 bis 0.999 [mm]: Zweiter maximal zulässiger Messfehler NC-Stopp während Werkzeug prüfen True: Bei Überschreiten der Bruchtoleranz wird das NC-Programm gestoppt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 706
Sicherheitsabstand über dem Stylus für Vorpositionierung 0.001 bis 99 999.9999 [mm]: Sicherheitsabstand in Werkzeugachsrichtung Sicherheitszone um den Stylus für Vorpositionierung 0.001 bis 99 999.9999 [mm]: Sicherheitsabstand in der Ebene senkrecht zur Werkzeugachse HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 707
Keine Fehlermeldung ausgeben Anfahrverhalten an die Wand einer Nut im Zylindermantel LineNormal: Anfahren mit einer Geraden CircleTangential: Anfahren mit einer Kreisbewegung M-Funktion für Spindelorientierung in Bearbeitungs-Zyklen -1: Spindelorientierung direkt über NC HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 708
-999999999 bis 999999999: Am Gewindegrund wird nach Spindel-Stopp diese Zeit gewartet, bevor die Spindel in entgegengesetzter Drehrichtung wieder anläuft Vorabschaltzeit der Spindel -999999999 bis 999999999: Die Spindel wird um diese Zeit vor Erreichen des Gewindegrundes gestoppt HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 709
Begrenzung der Spindeldrehzahl bei Zyklus 17 , 207 und 18 TRUE: Bei kleinen Gewindetiefen wird die Spindeldrehzahl so begrenzt, dass die Spindel ca. 1/3 der Zeit mit konstanter Drehzahl läuft FALSE: Keine Begrenzung der Spindeldrehzahl HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 710
Verhalten bei achsparallelen Positioniersätzen TRUE: Achsparallele Positioniersätze erlaubt FALSE: Achsparallele Positioniersätze gesperrt Zeilennummer, bis zu der gleiche Syntaxelemente gesucht werden 500 bis 50000: Angewählte Elemente mit Pfeiltasten oben / unten suchen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 711
Pfad für FN 16-Ausgabe, wenn im Programm keine Pfad definiert wird FN 16-Ausgabepfad für Betriebsart Programmieren und Programm-Test Pfad für FN 16-Ausgabe, wenn im Programm keine Pfad definiert wird Serial Interface RS232 Weitere Informationen: "Datenschnittstellen einrichten", Seite 677 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Geh. Geh. Außenschirm Geh. Ethernet-Schnittstelle RJ45-Buchse Maximale Kabellänge: Ungeschirmt: 100 m Geschirmt: 400 m Signal Beschreibung Transmit Data TX– Transmit Data REC+ Receive Data frei frei REC– Receive Data frei frei HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 715
Ethernet-Schnittstelle 1000 Base-T ■ 3 x USB (1 x Front USB 2.0; 2 x Rückseite USB 3.0) ■ Umgebungstemperatur Betrieb: 5 °C bis +40 °C ■ Lagerung: -20 °C bis +60 °C HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 716
0 bis 999 (5,0) Marken (LBL) für Programmsprünge Beliebiger Textstring zwischen Hochkommata (““) Anzahl von Programmteilwiederholungen REP 1 bis 65 534 (5,0) Fehlernummer bei Q-Parameterfunktion FN14 0 bis 1 199 (4,0) HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Bohrzyklen zum Bohren, Gewindebohren mit und ohne Ausgleichsfutter ■ Rechteck- und Kreistasche schruppen ■ Bohrzyklen zum Tiefbohren, Reiben, Ausdrehen und Senken ■ Zyklen zum Fräsen von Innen- und Außengewinden ■ Rechteck- und Kreistasche schlichten HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 718
Satzvorlauf zu einem beliebigen Satz im Programm und Anfahren der errechneten Sollposition zum Fortführen der Bearbeitung ■ Programm unterbrechen, Kontur verlassen und wieder anfahren ■ Nullpunkttabellen Mehrere Nullpunkttabellen zum Speichern werkstückbezogener Nullpunkte HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 719
Tabellen und Übersichten | Technische Information Benutzerfunktionen ■ Tastsystemzyklen Tastsystem kalibrieren ■ Werkstück-Schieflage manuell und automatisch kompensieren ■ Bezugspunkt manuell und automatisch setzen ■ Werkstücke automatisch vermessen ■ Zyklen zur automatischen Werkzeugvermessung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 720
Grafisches Wählen von Konturabschnitten aus Klartextprogrammen Extended Tool Management (Option #93) Erweiterte Werkzeugverwaltung Python-basiert Remote Desktop Manager (Option #133) Fernbedienung externer Rechner- Windows auf einer separaten Rechnereinheit einheiten Eingebunden in die Steuerungsoberfläche HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 721
TS 642: schaltendes 3D-Tastsystem mit Infrarotübertragung ■ TS 740: hochgenaues schaltendes 3D-Tastsystem mit Infrarotübertra- gung ■ TT 160: schaltendes 3D-Tastsystem zur Werkzeugvermessung ■ TT 460: schaltendes 3D-Tastsystem zur Werkzeugvermessung mit Infra- rotübertragung HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 723
Werkzeugwechsel/Programmlauf HALT (abhängig von Maschinenparame- ter)/Spindel HALT ■ Kühlmittel EIN ■ Kühlmittel AUS ■ Spindel EIN im Uhrzeigersinn /Kühlmittel EIN ■ Spindel EIN gegen den Uhrzeigersinn/Kühlmittel ein ■ Gleiche Funktion wie M2 HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Seite 724
Auswahl von Schwenkachsen ■ M140 Rückzug von der Kontur in Werkzeugachsenrichtung ■ M143 Grunddrehung löschen ■ M141 Tastsystemüberwachung unterdrücken ■ M148 Werkzeug bei NC-Stopp automatisch von der Kontur abheben ■ M149 M148 zurücksetzen HEIDENHAIN | TNC 320 | Benutzerhandbuch Klartextprogrammierung | 10/2017...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich 17.5 Funktionen der TNC 320 und der iTNC 530 im Vergleich Vergleich: Technische Daten Funktion TNC 320 iTNC 530 Regelkreise Maximal 8 (davon Maximal 18 max. 2 Spindeln)
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Vergleich: PC-Software Funktion TNC 320 iTNC 530 ConfigDesign zur Konfiguration der Maschi- Verfügbar Nicht verfügbar nenparameter TNCanalyzer zur Analyse und Auswertung Verfügbar Nicht verfügbar von Service-Dateien...
Seite 727
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Werkzeugkorrektur In der Bearbeitungsebene und Werkzeuglänge Radiuskorrigierte Kontur bis zu 99 Sätze vorausberechnen Dreidimensionale Werkzeugradiuskorrektur – X, mit Option #9 Werkzeugtabelle...
Seite 728
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Konstante Bahngeschwindigkeit auf die Werkzeugmit- telpunktsbahn oder auf die Werkzeugschneide bezogen Parallelbetrieb: Programm erstellen, während ein anderes Programm abgearbeitet wird Programmieren von Zählerachsen...
Seite 729
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Q-Parameterprogrammierung: Mathematische Standardfunktionen Formeleingabe String-Verarbeitung Lokale Q-Parameter QL Remanente Q-Parameter QR Parameter verändern bei Programmunterbrechung FN15: PRINT – FN25: PRESET –...
Seite 730
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Grafikunterstützung Programmiergrafik 2D REDRAW-Funktion (NEU ZEICHNEN) – Gitterlinien als Hintergrund anzeigen – Liniengrafik 3D Testgrafik (Draufsicht, Darstellung in 3 Ebenen, 3D- Darstellung) Hochauflösende Darstellung...
Seite 731
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Nullpunkttabellen: Speichern werkstückbezogener Nullpunkte Bezugspunkttabelle Bezugspunkte verwalten Zeile 0 der Bezugspunkttabelle manuell editierbar – Palettenverwaltung Unterstützung von Palettendateien – Werkzeugorientierte Bearbeitung –...
Seite 732
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 CAM-Unterstützung: Konturen aus DXF-Daten übernehmen X, Option #42 X, Option #42 Konturen aus Step-Daten und Iges-Daten übernehmen X, Option #42 –...
Seite 733
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Statusanzeigen: Positionen, Spindeldrehzahl, Vorschub Größere Darstellung der Positionsanzeige, Manueller Betrieb Zusätzliche Statusanzeige, Formulardarstellung Anzeige des Handradwegs bei Bearbeitung mit Handradüberlagerung Anzeige des Restwegs im geschwenkten System Dynamische Anzeige von Q-Parameterinhalten, –...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Vergleich: Zusatzfunktionen Wirkung TNC 320 iTNC 530 Programmlauf HALT/Spindel HALT/Kühlmittel AUS Wahlweiser Programmlauf HALT Programmlauf HALT/Spindel HALT/Kühlmittel AUS/ggf. Löschen der Statusanzeige (abhängig von Maschinenparame- ter)/Rücksprung zu Satz 1...
Seite 735
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Wirkung TNC 320 iTNC 530 M112 Konturübergänge zwischen beliebigen Konturübergängen – (empfohlen: einfügen Zyklus 32) M113 M112 zurücksetzen M114 Automatische Korrektur der Maschinengeometrie beim Arbei- – empfohlen: M128,...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Vergleich: Tastsystemzyklen in den Betriebsarten Manueller Betrieb und El. Handrad Zyklus TNC 320 iTNC 530 Tastsystemtabelle zur Verwaltung von 3D-Tastsystemen – Wirksame Länge kalibrieren Wirksamen Radius kalibrieren Grunddrehung über eine Gerade ermitteln...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Vergleich: Unterschiede beim Programmieren Funktion TNC 320 iTNC 530 Betriebsartenwechsel, wenn gerade Erlaubt Erlaubt ein Satz editiert wird Dateihandling: Funktion Datei speichern Verfügbar Verfügbar Funktion Datei speichern unter Verfügbar...
Seite 742
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Nullpunkttabelle: Sortierfunktion nach Werten Verfügbar Nicht verfügbar innerhalb einer Achse Tabelle zurücksetzen Verfügbar Nicht verfügbar Ausblenden nicht vorhandener Verfügbar Verfügbar Achsen Umschaltung der Ansicht Liste/ Umschaltung über Taste...
Seite 743
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Handling bei Fehlermeldungen: Aufruf über Taste ERR Aufruf über Taste HELP Hilfe bei Fehlermeldungen Betriebsartenwechsel, wenn Hilfemenü wird bei Betriebsartenwechsel ist nicht Hilfemenü...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Programmieren von Nebenach- sen: Syntax FUNCTION PARAXCOMP: Verfügbar Nicht verfügbar Verhalten von Anzeige und Verfahrbewegungen definieren Syntax FUNCTION PARAXMODE: Verfügbar Nicht verfügbar...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Vergleich: Unterschiede beim Programmtest, Bedienung Funktion TNC 320 iTNC 530 Anordnung der Softkey-Leisten und Anordnung der Softkey-Leisten und Softkeys ist in Abhängigkeit von der Softkeys innerhalb der Leisten aktiven Bildschirmaufteilung verschieden.
Seite 746
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Verhalten beim Bezugspunktsetzen Das Setzen eines Bezugspunkts Über Maschinenparameter in einer Drehachse wirkt im Sinne definierte Achsoffsets in den eines Achsoffsets. Dieser Offset...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Vergleich: Unterschiede Manueller Betrieb, Bedienung Funktion TNC 320 iTNC 530 Positionswerte von mechanischen Istposition per Softkey oder Istposition per Hardkey überneh- Tastern übernehmen Hardkey übernehmen Über Softkey ENDE und über Über Softkey ENDE und über...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Vergleich: Unterschiede beim Abarbeiten, Verfahrbewegungen HINWEIS Achtung Kollisionsgefahr! An älteren Steuerungen erstellte NC-Programme können an aktuellen Steuerungen abweichende Achsbewegungen oder Fehlermeldungen bewirken! Während der Bearbeitung besteht...
Seite 749
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Q60 bis Q99 (QS60 bis QS99) Q60 bis Q99 (QS60 bis QS99) Wirksamkeit von Q-Parametern wirken grundsätzlich immer lokal. wirken in Abhängigkeit von MP7251 in konvertierten Zyklen- programmen (.cyc) lokal oder...
Seite 750
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Der inkrementale Drehwinkel IPA Kreisprogrammierung mit Polarkoor- Das Vorzeichen des Drehsinns und der Drehsinn DR müssen wird verwendet, wenn DR und IPA...
Seite 751
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 SLII-Zyklen 20 bis 24: Verhalten bei Inseln, die nicht in Können mit komplexer Können mit komplexer Taschen enthalten sind Konturformel nicht definiert Konturformel eingeschränkt...
Seite 752
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 PLANE-Funktion: TABLE ROT/COORD ROT Wirkung: Wirkung Die Transformationsarten Die Transformationsarten wirken auf alle sog. freien wirken ausschließlich in Drehachsen Verbindung mit einer C- Drehachse Bei TABLE ROT positioniert die...
Tabellen und Übersichten | Funktionen der TNC 320 und der iTNC 530 im Vergleich Funktion TNC 320 iTNC 530 Verrechnung der Werkzeuglänge in In der Positionsanzeige werden In der Positionsanzeige werden Werkzeuglänge L und DL aus der Werkzeuglänge L und DL aus der der Positionsanzeige Werkzeugtabelle berücksichtigt,...
Seite 754
