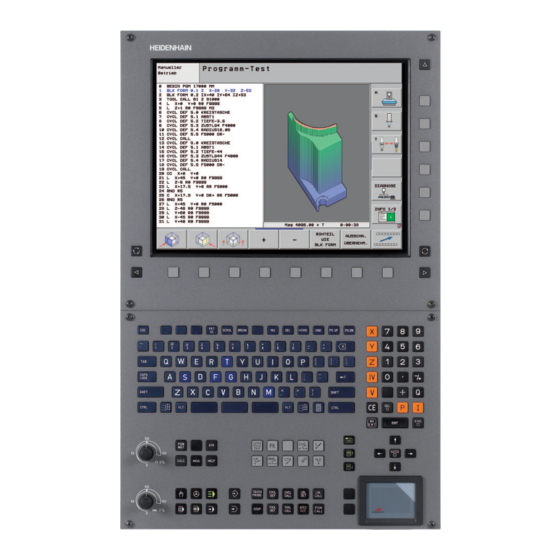

Seite 1 Benutzer-Handbuch HEIDENHAIN- Klartext-Dialog iTNC 530 NC-Software 340 490-xx 340 491-xx 340 492-xx 340 493-xx 340 494-xx Deutsch (de) 10/2004...
Seite 2 Bedienelemente der Bildschirm-Einheit Bahnbewegungen programmieren Bildschirm-Aufteilung wählen Kontur anfahren/verlassen Bildschirm zwischen Maschinen- und Freie Konturprogrammierung FK Programmier-Betriebsart wählen Softkeys: Funktion im Bildschirm wählen Gerade Softkey-Leisten umschalten Kreismittelpunkt/Pol für Polarkoordinaten Alpha-Tastatur: Buchstaben und Zeichen eingeben Kreisbahn um Kreismittelpunkt Datei-Namen Kommentare Kreisbahn mit Radius DIN/ISO- Kreisbahn mit tangentialem Anschluss Programme...
Seite 5: Tnc-Typ, Software Und Funktionen
340 490-xx iTNC 530 E 340 491-xx iTNC 530, 2 Prozessor-Version 340 491-xx iTNC 530 E, 2 Prozessor-Version 340 493-xx iTNC 530 Programmierplatz 340 494-xx Der Kennbuchstabe E kennzeichnet die Exportversion der TNC. Für die Exportversion der TNC gilt folgende Einschränkung:...
Seite 6 Darüber hinaus besitz die iTNC 530 noch 2 Software-Optionspakete, die von Ihnen oder Ihrem Maschinen-Hersteller freigeschaltet werden können. Jedes Pakete ist separat freizuschalten und beinhaltet jeweils die nachfolgend aufgeführten Funktionen: Software-Option 1 Zylindermantel-Interpolation (Zyklen 27, 28, 29 und 39) Vorschub in mm/min bei Rundachsen: M116...
Seite 7: Vorgesehener Einsatzort
Vorgesehener Einsatzort Die TNC entspricht der Klasse A nach EN 55022 und ist hauptsächlich für den Betrieb in Industriegebieten vorgesehen. HEIDENHAIN iTNC 530...
Seite 8 Neue Funktionen bezogen auf die Vorgänger- Versionen 340 422-xx/340 423-xx Es wurde die neue formularbasierte Betriebsart smarT.NC einge- führt. Hierfür steht eine separate Benutzer-Dokumentation zur Ver- fügung. In diesem Zusammenhang wurde auch das TNC Bedienfeld erweitert. Es stehen neue Tasten zur Verfügung, mit denen inner- halb von smarT.NC schnell navigiert werden kann (siehe „Bedien- feld”...
Seite 9 über zwei Vektoren definieren: PLANE VECTOR” auf Seite 464) Änderung des Positionierverhaltens der Funktion CYCL CALL PAT (siehe „Zyklus in Verbindung mit Punkte-Tabellen aufrufen” auf Seite 273) In Vorbereitung auf zukünftige Funktionen wurden die zur Auswahl stehenden Werkzeugtypen in der Werkzeug-Tabelle erweitert HEIDENHAIN iTNC 530...
Seite 10: Neue/Geänderte Beschreibungen In Diesem Handbuch
Neue/geänderte Beschreibungen in diesem Handbuch Neues Tastatur-Layout der Tastatur-Einheit TE 530 B (siehe „Bedi- enfeld” auf Seite 39) Das Kapitel Standard-Datei-Verwaltung (Datei-Verwaltung ohne Ver- zeichnis-Struktur) wurde aus dem Handbuch entfernt...
Seite 11: Inhaltsverzeichnis
Positionieren mit Handeingabe Programmieren: Grundlagen Dateiverwaltung, Programmierhilfen Programmieren: Werkzeuge Programmieren: Konturen programmieren Programmieren: Zusatz-Funktionen Programmieren: Zyklen Programmieren: Sonderfunktionen Programmieren: Unterprogramme und Programmteil-Wiederholungen Programmieren: Q-Parameter Programmtest und Programm-lauf MOD-Funktionen Tabellen und Übersichten iTNC 530 mit Windows 2000 (Option) HEIDENHAIN iTNC 530...
Seite 13 Programmlauf Satzfolge und Programmlauf Einzelsatz ..42 1.4 Status-Anzeigen ..43 „Allgemeine“ Status-Anzeige ..43 Zusätzliche Status-Anzeigen ..44 1.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN ..47 3D-Tastsysteme ..47 Elektronische Handräder HR ..48 HEIDENHAIN iTNC 530...
Seite 14 2 Handbetrieb und Einrichten ..49 2.1 Einschalten, Ausschalten ..50 Einschalten ..50 Ausschalten ..51 2.2 Verfahren der Maschinenachsen ..52 Hinweis ..52 Achse mit den externen Richtungstasten verfahren ..52 Schrittweises Positionieren ..53 Verfahren mit dem elektronischen Handrad HR 410 ..54 Elektronisches Handrad HR 420 ..
Seite 15 Datei in ein anderes Verzeichnis kopieren ..99 Die TNC am Netzwerk ..100 4.4 Programme eröffnen und eingeben ..101 Aufbau eines NC-Programms im HEIDENHAIN-Klartext-Format ..101 Rohteil definieren: BLK FORM ..101 Neues Bearbeitungs-Programm eröffnen ..102 Werkzeug-Bewegungen im Klartext-Dialog programmieren ..104 Ist-Positionen übernehmen ..
Seite 16: Inhalt
4.5 Programmier-Grafik ..113 Programmier-Grafik mitführen/nicht mitführen ..113 Programmier-Grafik für bestehendes Programm erstellen ..113 Satz-Nummern ein- und ausblenden ..114 Grafik löschen ..114 Ausschnittsvergrößerung oder -verkleinerung ..114 4.6 Programme gliedern ..115 Definition, Einsatzmöglichkeit ..115 Gliederungs-Fenster anzeigen/Aktives Fenster wechseln ..
Seite 17 Paletten-Datei abarbeiten ..128 4.13 Palettenbetrieb mit werkzeugorientierter Bearbeitung ..129 Anwendung ..129 Paletten-Datei wählen ..133 Paletten-Datei mit Eingabeformular einrichten ..134 Ablauf der werkzeugorientierten Bearbeitung ..138 Paletten-Datei verlassen ..139 Paletten-Datei abarbeiten ..139 HEIDENHAIN iTNC 530...
Seite 18 5 Programmieren: Werkzeuge ..141 5.1 Werkzeugbezogene Eingaben ..142 Vorschub F ..142 Spindeldrehzahl S ..143 5.2 Werkzeug-Daten ..144 Voraussetzung für die Werkzeug-Korrektur ..144 Werkzeug-Nummer, Werkzeug-Name ..144 Werkzeug-Länge L ..144 Werkzeug-Radius R ..145 Delta-Werte für Längen und Radien ..
Seite 19 Fase CHF zwischen zwei Geraden einfügen ..194 Ecken-Runden RND ..195 Kreismittelpunkt CC ..196 Kreisbahn C um Kreismittelpunkt CC ..197 Kreisbahn CR mit festgelegtem Radius ..198 Kreisbahn CT mit tangentialem Anschluss ..199 HEIDENHAIN iTNC 530...
Seite 20 6.5 Bahnbewegungen – Polarkoordinaten ..204 Übersicht ..204 Polarkoordinaten-Ursprung: Pol CC ..205 Gerade LP ..206 Kreisbahn CP um Pol CC ..206 Kreisbahn CTP mit tangentialem Anschluss ..207 Schraubenlinie (Helix) ..207 6.6 Bahnbewegungen – Freie Kontur-Programmierung FK ..212 Grundlagen ..
Seite 21 Rückzug von der Kontur in Werkzeugachsen-Richtung: M140 ..247 Tastsystem-Überwachung unterdrücken: M141 ..248 Modale Programminformationen löschen: M142 ..249 Grunddrehung löschen: M143 ..249 Werkzeug bei NC-Stop automatisch von der Kontur abheben: M148 ..250 Endschaltermeldung unterdrücken: M150 ..251 HEIDENHAIN iTNC 530...
Seite 22 7.5 Zusatz-Funktionen für Drehachsen ..252 Vorschub in mm/min bei Drehachsen A, B, C: M116 (Software-Option 1) ..252 Drehachsen wegoptimiert fahren: M126 ..253 Anzeige der Drehachse auf Wert unter 360° reduzieren: M94 ..254 Automatische Korrektur der Maschinengeometrie beim Arbeiten mit Schwenkachsen: M114 (Software-Option 2) ..
Seite 23 ZAPFEN SCHLICHTEN (Zyklus 213) ..348 KREISTASCHE SCHLICHTEN (Zyklus 214) ..350 KREISZAPFEN SCHLICHTEN (Zyklus 215) ..352 NUT (Langloch) mit pendelndem Eintauchen (Zyklus 210) ..354 RUNDE NUT (Langloch) mit pendelndem Eintauchen (Zyklus 211) ..357 HEIDENHAIN iTNC 530...
Seite 24 8.5 Zyklen zum Herstellen von Punktemustern ..363 Übersicht ..363 PUNKTEMUSTER AUF KREIS (Zyklus 220) ..364 PUNKTEMUSTER AUF LINIEN (Zyklus 221) ..366 8.6 SL-Zyklen ..370 Grundlagen ..370 Übersicht SL-Zyklen ..372 KONTUR (Zyklus 14) ..373 Überlagerte Konturen ..
Seite 25 9.6 Bearbeitungsebene über drei Punkte definieren: PLANE POINTS ..466 Anwendung ..466 Eingabeparameter ..467 9.7 Bearbeitungsebene über einen einzelnen, inkrementalen Raumwinkel definieren: PLANE RELATIVE ..468 Anwendung ..468 Eingabeparameter ..469 Verwendete Abkürzungen ..469 HEIDENHAIN iTNC 530...
Seite 26 9.8 Positionierverhalten der PLANE-Funktion festlegen ..470 Übersicht ..470 Automatisches Einschwenken: MOVE/TURN/STAY (Eingabe zwingend erforderlich) ..471 Auswahl von alternativen Schwenk-möglichkeiten: SEQ +/– (Eingabe optional) ..474 Auswahl der Transformationsart (Eingabe optional) ..475 9.9 Sturzfräsen in der geschwenkten Ebene ..476 Funktion ..
Seite 27 10.4 Beliebiges Programm als Unterprogramm ..491 Arbeitsweise ..491 Programmier-Hinweise ..491 Beliebiges Programm als Unterprogramm aufrufen ..492 10.5 Verschachtelungen ..493 Verschachtelungsarten ..493 Verschachtelungstiefe ..493 Unterprogramm im Unterprogramm ..493 Programmteil-Wiederholungen wiederholen ..494 Unterprogramm wiederholen ..495 HEIDENHAIN iTNC 530...
Seite 28 11 Programmieren: Q-Parameter ..503 11.1 Prinzip und Funktionsübersicht ..504 Programmierhinweise ..505 Q-Parameter-Funktionen aufrufen ..505 11.2 Teilefamilien – Q-Parameter statt Zahlenwerte ..506 NC-Beispielsätze ..506 Beispiel ..506 11.3 Konturen durch mathematische Funktionen beschreiben ..507 Anwendung ..
Seite 29 Koordinaten nach Antasten während des Programmlaufs ..539 Ist-Sollwert-Abweichung bei automatischer Werkzeug-Vermessung mit dem TT 130 ..539 Schwenken der Bearbeitungsebene mit Werkstück-Winkeln: von der TNC berechnete Koordinaten für Drehachsen ..539 Messergebnisse von Tastsystem-Zyklen (siehe auch Benutzer-Handbuch Tastsystem-Zyklen) ..540 HEIDENHAIN iTNC 530...
Seite 30 12 Programm-Test und Programmlauf ..549 12.1 Grafiken ..550 Anwendung ..550 Übersicht: Ansichten ..552 Draufsicht ..552 Darstellung in 3 Ebenen ..553 3D-Darstellung ..554 Ausschnitts-Vergrößerung ..556 Grafische Simulation wiederholen ..557 Bearbeitungszeit ermitteln ..558 12.2 Funktionen zur Programmanzeige ..
Seite 31 13.7 PGM MGT konfigurieren ..590 Anwendung ..590 Einstellung PGM MGT ändern ..590 Abhängige Dateien ..591 13.8 Maschinenspezifische Anwenderparameter ..593 Anwendung ..593 13.9 Rohteil im Arbeitsraum darstellen ..594 Anwendung ..594 Gesamte Darstellung drehen ..595 HEIDENHAIN iTNC 530...
Seite 32 13.10 Positions-Anzeige wählen ..596 Anwendung ..596 13.11 Maßsystem wählen ..597 Anwendung ..597 13.12 Programmiersprache für $MDI wählen ..598 Anwendung ..598 13.13 Achsauswahl für L-Satz-Generierung ..599 Anwendung ..599 13.14 Verfahrbereichs-Begrenzungen eingeben, Nullpunkt-Anzeige ..600 Anwendung ..
Seite 33 Schnittstelle V.11/RS-422 ..625 Ethernet-Schnittstelle RJ45-Buchse ..625 14.3 Technische Information ..626 14.4 Puffer-Batterie wechseln ..632 15 iTNC 530 mit Windows 2000 (Option) ..633 15.1 Einführung ..634 Endnutzer-Lizenzvertrag (EULA) für Windows 2000 ..634 Lizenzgewährung ..634 Allgemeines ..
Seite 35: Einführung
Einführung...
Seite 36: Kompatibilität
Sie herkömmliche Fräs- und Bohrbearbeitungen direkt an der Maschine im leicht verständlichen Klartext-Dialog programmieren. Sie sind für den Einsatz an Fräs- und Bohrmaschinen sowie Bearbeitungs- zentren ausgelegt. Die iTNC 530 kann bis zu 12 Achsen steuern. Zusätzlich können Sie die Winkelposition der Spindel programmiert einstellen.
Seite 37 Softkey-Leiste die Anzahl der Softkey-Leisten an, die sich mit den außen angeordneten schwarzen Pfeil-Tasten wählen lassen. Die aktive Softkey-Leiste wird als aufgehellter Balken dargestellt. Softkey-Wahltasten Softkey-Leisten umschalten Festlegen der Bildschirm-Aufteilung Bildschirm-Umschalttaste für Maschinen- und Programmier- Betriebsarten Softkey-Wahltasten für Maschinenhersteller-Softkeys Softkey-Leisten für Maschinenhersteller-Softkeys umschalten HEIDENHAIN iTNC 530...
Seite 38 Bildschirm-Aufteilung festlegen Der Benutzer wählt die Aufteilung des Bildschirms: So kann die TNC z.B. in der Betriebsart Programm-Einspeichern/Editieren das Pro- gramm im linken Fenster anzeigen, während das rechte Fenster gleichzeitig z.B. eine Programmier-Grafik darstellt. Alternativ lässt sich im rechten Fenster auch die Programm-Gliederung anzeigen oder aus- schließlich das Programm in einem großen Fenster.
Seite 39: Bedienfeld
Die Funktionen der einzelnen Tasten sind auf der ersten Umschlags- seite zusammengefasst. Manche Maschinenhersteller verwenden nicht das Stan- dard-Bedienfeld von HEIDENHAIN. Beachten Sie in die- sen Fällen das Maschinenhandbuch. Externe Tasten, wie z.B. NC-START oder NC-STOP, sind ebenfalls im Maschinenhandbuch beschrieben.
Seite 40: Betriebsarten
1.3 Betriebsarten Manueller Betrieb und El. Handrad Das Einrichten der Maschinen geschieht im Manuellen Betrieb. In die- ser Betriebsart lassen sich die Maschinenachsen manuell oder schritt- weise positionieren, die Bezugspunkte setzen und die Bearbeitungs- ebene schwenken. Die Betriebsart El. Handrad unterstützt das manuelle Verfahren der Maschinenachsen mit einem elektronischen Handrad HR.
Seite 41 Die TNC simuliert Programme und Programmteile in der Betriebsart Programm-Test, um z.B. geometrische Unverträglichkeiten, fehlende oder falsche Angaben im Programm und Verletzungen des Arbeitsrau- mes herauszufinden. Die Simulation wird grafisch mit verschiedenen Ansichten unterstützt. Softkeys zur Bildschirm-Aufteilung: siehe „Programmlauf Satzfolge und Programmlauf Einzelsatz”, Seite 42. HEIDENHAIN iTNC 530...
Seite 42: Programmlauf Satzfolge Und Programmlauf Einzelsatz
Programmlauf Satzfolge und Programmlauf Einzelsatz In Programmlauf Satzfolge führt die TNC ein Programm bis zum Pro- gramm-Ende oder zu einer manuellen bzw. programmierten Unterbre- chung aus. Nach einer Unterbrechung können Sie den Programmlauf wieder aufnehmen. In Programmlauf Einzelsatz starten Sie jeden Satz mit der externen START-Taste einzeln Softkeys zur Bildschirm-Aufteilung Fenster...
Seite 43: Statusanzeigen
Achsen werden in geschwenkter Bearbeitungs- ebene verfahren Achsen werden unter Berücksichtigung der Grund- drehung verfahren Nummer des aktiven Bezugspunktes aus der Preset- Tabelle. Wenn der Bezugspunkt manuell gesetzt wurde, zeigt die TNC hinter dem Symbol den Text MAN an HEIDENHAIN iTNC 530...
Seite 44: Zusätzliche Status-Anzeigen
Zusätzliche Status-Anzeigen Die zusätzlichen Status-Anzeigen geben detaillierte Informationen zum Programm-Ablauf. Sie lassen sich in allen Betriebsarten aufrufen, mit Ausnahme von Programm-Einspeichern/Editieren. Zusätzliche Status-Anzeige einschalten Softkey-Leiste für die Bildschirm-Aufteilung aufrufen Bildschirmdarstellung mit zusätzlicher Status-Anzeige wählen Zusätzliche Status-Anzeigen wählen Softkey-Leiste umschalten, bis STATUS-Softkeys erscheinen Zusätzliche Status-Anzeige wählen, z.B.
Seite 45 Gespiegelte Achsen (Zyklus 8) Aktiver Drehwinkel (Zyklus 10) Aktiver Maßfaktor / Maßfaktoren (Zyklen 11 / 26); Die TNC zeigt einen aktiven Maßfaktor in bis zu 6 Achsen an Mittelpunkt der zentrischen Streckung Siehe „Zyklen zur Koordinaten-Umrechnung” auf Seite 428. HEIDENHAIN iTNC 530...
Seite 46 Programmteil-Wiederholung/Unterprogramme Aktive Programmteil-Wiederholungen mit Satz-Nummer, Label- Nummer und Anzahl der programmierten/noch auszuführenden Wiederholungen Aktive Unterprogramm-Nummern mit Satz-Nummer, in der das Unterprogramm gerufen wurde und Label-Nummer die aufgeru- fen wurde Werkzeug-Vermessung Nummer des Werkzeugs, das vermessen wird Anzeige, ob Werkzeug-Radius oder -Länge vermessen wird MIN- und MAX-Wert Einzelschneiden-Vermessung und Ergebnis der Messung mit rotierendem Werkzeug (DYN) Nummer der Werkzeug-Schneide mit zugehörigem Messwert.
Seite 47 1.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN 3D-Tastsysteme Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können Sie: Werkstücke automatisch ausrichten Schnell und genau Bezugspunkte setzen Messungen am Werkstück während des Programmlaufs ausführen Werkzeuge vermessen und prüfen Alle Tastsystem-Funktionen sind in einem separaten Benutzer-Handbuch beschrieben.
Seite 48: Elektronische Handräder Hr
Achsschlitten. Der Verfahrweg pro Handrad-Umdrehung ist in einem weiten Bereich wählbar. Neben den Einbau-Handrädern HR 130 und HR 150 bietet HEIDENHAIN auch die portablen Handrä- der HR 410 (siehe Bild Mitte) und HR 420 (siehe Bild rechts unten) an.
Seite 49: Handbetrieb Und Einrichten
Handbetrieb und Einrichten...
Seite 50: Einschalten
2.1 Einschalten, Ausschalten Einschalten Das Einschalten und das Anfahren der Referenzpunkte sind maschinenabhängige Funktionen. Beachten Sie Ihr Maschinenhandbuch. Die Versorgungsspannung von TNC und Maschine einschalten. Danach zeigt die TNC folgenden Dialog an: SPEICHERTEST Speicher der TNC wird automatisch überprüft STROMUNTERBRECHUNG TNC-Meldung, dass Stromunterbrechung vorlag –...
Seite 51: Ausschalten
Beachten Sie, dass die im Menü eingetragenen Winkel- werte mit den tatsächlichen Winkeln der Schwenkachse übereinstimmen. Ausschalten iTNC 530 mit Windows 2000: Siehe „iTNC 530 ausschal- ten”, Seite 640. Um Datenverluste beim Ausschalten zu vermeiden, müssen Sie das Betriebssystem der TNC gezielt herunterfahren: Betriebsart Manuell wählen...
Seite 52: Achse Mit Den Externen Richtungstasten Verfahren
2.2 Verfahren der Maschinenachsen Hinweis Das Verfahren mit den externen Richtungstasten ist maschinenabhängig. Maschinenhandbuch beachten! Achse mit den externen Richtungstasten verfahren Betriebsart Manueller Betrieb wählen Externe Richtungstaste drücken und halten, solange Achse verfahren soll, oder Achse kontinuierlich verfahren: Externe Richtungsta- ste gedrückt halten und externe START-Taste kurz drücken Anhalten: Externe STOP-Taste drücken...
Seite 53: Schrittweises Positionieren
Betriebsart Manuell oder El. Handrad wählen Schrittweises Positionieren wählen: Softkey SCHRITTMASS auf EIN ZUSTELLUNG = Zustellung in mm eingeben, z.B. 8 mm Externe Richtungstaste drücken: beliebig oft positio- nieren Der maximal eingebbare Wert für eine Zustellung beträgt 10 mm. HEIDENHAIN iTNC 530...
Seite 54: Verfahren Mit Dem Elektronischen Handrad
Verfahren mit dem elektronischen Handrad HR 410 Das tragbare Handrad HR 410 ist mit zwei Zustimmtasten ausgerü- stet. Die Zustimmtasten befinden sich unterhalb des Sterngriffs. Sie können die Maschinenachsen nur verfahren, wenn eine der Zustimmtasten gedrückt ist (maschinenabhängige Funktion). Das Handrad HR 410 verfügt über folgende Bedienelemente: NOT-AUS-Taste Handrad Zustimmtasten...
Seite 55 Das Vorschub-Potentiometer auf dem Bedienfeld ist dann unwirk- Verfahren mit dem Handrad ist – bei aktivem M118 – auch während des Programmlaufs möglich. Ihr Maschinen-Hersteller kann zusätzliche Funktionen für das HR 420 zur Verfügung stellen. Maschinen-Handbuch beachten HEIDENHAIN iTNC 530...
Seite 56 Display Das Handrad-Display (siehe Bild rechts oben) besteht aus 4 Zeilen. Die TNC zeigt darin folgende Informationen an: SOLL X+1.563: Art der Positionsanzeige und Position der gewähl- ten Achse 4 bis 7 *: STIB (Steuerung in Betrieb) S1000: Aktuelle Spindeldrehzahl F500: Aktueller Vorschub, mit dem die gewählte Achse momen- tan verfahren wird E: Fehler steht an...
Seite 57 Auf dem Handrad Achse wählen die verfahren wer- den soll. Zusatz-Achsen über Softkeys wählen Aktive Achse in Richtung + oder – verfahren oder Handrad deaktiveren: Handrad-Taste auf dem HR 420 drücken. Die TNC kann jetzt wieder über das Bedien- feld bedient werden HEIDENHAIN iTNC 530...
Seite 58 Schrittweise positionieren Beim schrittweisen Positionieren verfährt die TNC die momentan aktive Handrad-Achse um ein von Ihnen festgelegtes Schrittmaß: Handrad-Softkey F2 (STEP) drücken Schrittweise positionieren aktivieren: Handrad-Softkey 3 (ON) drü- cken Gewünschtes Schrittmaß durch Drücken der Tasten F1 oder F2 wählen. Wenn Sie die jeweilige Taste gedrückt halten, erhöht die TNC den Zählschritt bei einem Zehnerwechsel jeweils um den Fak- tor 10.
Seite 59 Ggf. mit den Pfeiltasten auf der TNC-Tastatur den NC-Satz wählen, hinter den Sie den neuen L-Satz einfügen wollen Handrad aktivieren Handrad-Taste „NC-Satz generieren“ drücken: Die TNC fügt einen kompletten L-Satz ein, der alle über die MOD-Funktion ausgewähl- ten Achspositionen enthält HEIDENHAIN iTNC 530...
Seite 60 Funktionen in den Programmlauf-Betriebsarten In den Programmlauf-Betriebsarten können Sie folgende Funktionen ausführen: NC-Start (Handrad-Taste NC-Start) NC-Stop (Handrad-Taste NC-Stop) Wenn NC-Stop betätigt wurde: Interner Stop (Handrad-Softkeys MOP und dann STOP) Wenn NC-Stop betätigt wurde: Manuell Achsen verfahren (Handrad- Softkeys MOP und dann MAN) Wiederanfahren an die Kontur, nachdem Achsen während einer Pro- gramm-Unterbrechung manuell verfahren wurden (Handrad-Soft- keys MOP und dann REPO).
Seite 61: Spindeldrehzahl S, Vorschub F Und Zusatzfunktion M
F bleibt auch nach einer Stromunterbrechung erhalten Spindeldrehzahl und Vorschub ändern Mit den Override-Drehknöpfen für Spindeldrehzahl S und Vorschub F lässt sich der eingestellte Wert von 0% bis 150% ändern. Der Override-Drehknopf für die Spindeldrehzahl wirkt nur bei Maschinen mit stufenlosem Spindelantrieb. HEIDENHAIN iTNC 530...
Seite 62: Bezugspunkt-Setzen (Ohne 3D- Tastsystem)
2.4 Bezugspunkt-Setzen (ohne 3D- Tastsystem) Hinweis Bezugspunkt-Setzen mit 3D-Tastsystem: Siehe Benutzer- Handbuch Tastsystem-Zyklen. Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordina- ten einer bekannten Werkstück-Position gesetzt. Vorbereitung Werkstück aufspannen und ausrichten Nullwerkzeug mit bekanntem Radius einwechseln Sicherstellen, dass die TNC Ist-Positionen anzeigt 2 Handbetrieb und Einrichten...
Seite 63: Bezugspunkt Setzen Mit Achstasten
Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die gleiche Weise. Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug verwen- den, dann setzen Sie die Anzeige der Zustellachse auf die Länge L des Werkzeugs bzw. auf die Summe Z=L+d. HEIDENHAIN iTNC 530...
Seite 64: Bezugspunkt-Verwaltung Mit Der Preset-Tabelle
Bezugspunkt-Verwaltung mit der Preset-Tabelle Die Preset-Tabelle sollten Sie unbedingt verwenden, wenn Ihre Maschine mit Drehachsen (Schwenktisch oder Schwenkkopf) ausgerüstet ist und Sie mit der Funktion Bearbeitungsebene schwenken arbeiten Ihre Maschine mit einem Kopfwechsel-System ausge- rüstet ist Sie bisher an älteren TNC-Steuerungen mit REF-bezo- genen Nullpunkt-Tabellen gearbeitet haben Sie mehrere gleiche Werkstücke bearbeiten wollen, die mit unterschiedlicher Schieflage aufgespannt sind...
Seite 65 (z.B. einen Rundtisch-Mittelpunkt). Solche Zeilen sind in der Preset-Tabelle andersfarbig markiert (Standardmarkie- rung ist rot). Die Zeile 0 in der Preset-Tabelle ist grundsätzlich schreib- geschützt. Die TNC speichert in der Zeile 0 immer den Bezugspunkt, den Sie zuletzt manuell gesetzt haben. HEIDENHAIN iTNC 530...
Seite 66 Erläuterung zu den in der Preset-Tabelle gespeicherten Werten Einfache Maschine mit drei Achsen ohne Schwenkvorrichtung Die TNC speichert in der Preset-Tabelle den Abstand vom Werk- stück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig, siehe Bild rechts oben) Maschine mit Schwenkkopf Die TNC speichert in der Preset-Tabelle den Abstand vom Werk- stück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig, siehe Bild rechts Mitte) Maschine mit Rundtisch...
Seite 67 Hell hinterlegtes Feld kopieren (2. Softkey-Lei- ste) Kopiertes Feld einfügen (2. Softkey-Leiste) Aktuell angewählte Zeile zurücksetzen: Die TNC trägt in alle Spalten – ein (2. Softkey-Leiste) Einzelne Zeile am Tabellen-Ende einfügen (2. Softkey-Leiste) Einzelne Zeile am Tabellen-Ende löschen (2. Softkey-Leiste) HEIDENHAIN iTNC 530...
Seite 68 Bezugspunkt aus der Preset-Tabelle in der Betriebsart Manuell aktivieren Beim Aktivieren eines Bezugspunktes aus der Preset- Tabelle, setzt die TNC alle aktiven Koordinaten-Umrech- nungen zurück, die mit folgenden Zyklen aktiviert wurden: Zyklus 7, Nullpunkt-Verschiebung Zyklus 8, Spiegeln Zyklus 10, Drehung Zyklus 11, Maßfaktor Zyklus 26, achsspezifischer Maßfaktor Die Koordinaten-Umrechnung aus Zyklus 19, Bearbei-...
Seite 69 Um Bezugspunkte aus der Preset-Tabelle während des Programm- laufs zu aktivieren, benutzen Sie den Zyklus 247. Im Zyklus 247 defi- nieren Sie lediglich die Nummer des Bezugspunktes den Sie aktivieren wollen (siehe „BEZUGSPUNKT SETZEN (Zyklus 247)” auf Seite 434). HEIDENHAIN iTNC 530...
Seite 70: Anwendung, Arbeitsweise
2.5 Bearbeitungsebene schwenken (Software-Option 1) Anwendung, Arbeitsweise Die Funktionen zum Schwenken der Bearbeitungsebene werden vom Maschinenhersteller an TNC und Maschine angepasst. Bei bestimmten Schwenkköpfen (Schwenkti- schen) legt der Maschinenhersteller fest, ob die im Zyklus programmierten Winkel von der TNC als Koordinaten der Drehachsen oder als Winkelkomponenten einer schiefen Ebene interpretiert werden.
Seite 71: Referenzpunkte-Anfahren Bei Geschwenkten Achsen
Bei geschwenkten Achsen fahren Sie die Referenzpunkte mit den externen Richtungstasten an. Die TNC interpoliert dabei die entspre- chenden Achsen. Beachten Sie, dass die Funktion „Bearbeitungs- ebene schwenken“ in der Betriebsart Manueller Betrieb aktiv ist und der Ist-Winkel der Drehachse im Menüfeld eingetragen wurde. HEIDENHAIN iTNC 530...
Seite 72: Bezugspunkt-Setzen Im Geschwenkten System
Bezugspunkt-Setzen im geschwenkten System Nachdem Sie die Drehachsen positioniert haben, setzen Sie den Bezugspunkt wie im ungeschwenkten System. Das Verhalten der TNC beim Bezugspunkt-Setzen ist dabei abhängig von Maschinen- Parameter 7500: MP 7500, Bit 5=0 Die TNC prüft bei aktiver geschwenkter Bearbeitungsebene, ob beim Setzen des Bezugspunktes in den Achsen X, Y und Z die aktu- ellen Koordinaten der Drehachsen mit den von Ihnen definierten Schwenkwinkeln (3D-ROT-Menü) übereinstimmen.
Seite 73: Positionsanzeige Im Geschwenkten System
Die im Status-Feld angezeigten Positionen (SOLL und IST) beziehen sich auf das geschwenkte Koordinatensystem. Einschränkungen beim Schwenken der Bearbeitungsebene Die Antastfunktion Grunddrehung steht nicht zur Verfügung, wenn Sie in der Betriebsart Manuell die Funktion Bearbeitungsebene schwenken aktiviert haben PLC-Positionierungen (vom Maschinenhersteller festgelegt) sind nicht erlaubt HEIDENHAIN iTNC 530...
Seite 74: Manuelles Schwenken Aktivieren
Manuelles Schwenken aktivieren Manuelles Schwenken wählen: Softkey 3D ROT. Die Menüpunkte lassen sich nun mit den Pfeil-Tasten anwählen Schwenkwinkel eingeben Gewünschte Betriebsart im Menüpunkt Bearbeitungsebene schwen- ken auf Aktiv setzen: Menüpunkt wählen, mit Taste ENT umschalten Eingabe beenden: Taste END Zum Deaktivieren setzen Sie im Menü...
Seite 75: Positionieren Mit Handeingabe
Positionieren mit Handeingabe...
Seite 76: Einfache Bearbeitungen Programmieren Und Abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des Werk- zeugs eignet sich die Betriebsart Positionieren mit Handeingabe. Hier können Sie ein kurzes Programm im HEIDENHAIN-Klartext-Format oder nach DIN/ISO eingeben und direkt ausführen lassen. Auch die Zyklen der TNC lassen sich aufrufen. Das Programm wird in der Datei $MDI gespeichert.
Seite 77 Manueller Betrieb und El. Handrad“, Abschnitt „Werkstück-Schieflage kompensieren“. Drehwinkel notieren und Grunddrehung wieder aufheben Betriebsart wählen: Positionieren mit Handeingabe Rundtischachse wählen, notierten Drehwinkel und Vorschub eingeben z.B. L C+2.561 F50 Eingabe abschließen Externe START-Taste drücken: Schieflage wird durch Drehung des Rundtischs beseitigt HEIDENHAIN iTNC 530...
Seite 78 Programme aus $MDI sichern oder löschen Die Datei $MDI wird gewöhnlich für kurze und vorübergehend benö- tigte Programme verwendet. Soll ein Programm trotzdem gespeichert werden, gehen Sie wie folgt vor: Betriebsart wählen: Programm- Einspeichern/Editie- Datei-Verwaltung aufrufen: Taste PGM MGT (Pro- gram Management) Datei $MDI markieren „Datei kopieren“...
Seite 79: Programmieren: Grundlagen Dateiverwaltung, Programmierhilfen
Programmieren: Grundlagen, Datei-Verwal- tung, Programmierhilfen, Paletten-Verwaltung...
Seite 80: Wegmessgeräte Und Referenzmarken
4.1 Grundlagen Wegmessgeräte und Referenzmarken An den Maschinenachsen befinden sich Wegmessgeräte, die die Positionen des Maschinentisches bzw. des Werkzeugs erfassen. An Linearachsen sind üblicherweise Längenmessgeräte angebaut, an Rundtischen und Schwenkachsen Winkelmessgeräte. X (Z,Y) Wenn sich eine Maschinenachse bewegt, erzeugt das dazugehörige Wegmessgerät ein elektrisches Signal, aus dem die TNC die genaue Ist-Position der Maschinenachse errechnet.
Seite 81: Bezugssystem An Fräsmaschinen
Richtung Z+, der Daumen in die Richtung X+ und der Zeigefinger in Richtung Y+. Die iTNC 530 kann insgesamt maximal 9 Achsen steuern. Neben den Hauptachsen X, Y und Z gibt es parallel laufende Zusatzachsen U, V und W. Drehachsen werden mit A, B und C bezeichnet. Das Bild rechts unten zeigt die Zuordnung der Zusatzachsen bzw.
Seite 82 Polarkoordinaten Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen Sie das Bearbeitungs-Programm auch mit rechtwinkligen Koordinaten. Bei Werkstücken mit Kreisbögen oder bei Winkelangaben ist es oft einfacher, die Positionen mit Polarkoordinaten festzulegen. Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z beschrei- ben Polarkoordinaten nur Positionen in einer Ebene.
Seite 83: Absolute Und Inkrementale Werkstück-Positionen
Y = 10 mm Absolute und inkrementale Polarkoordinaten Absolute Koordinaten beziehen sich immer auf den Pol und die Win- kel-Bezugsachse. Inkrementale Koordinaten beziehen sich immer auf die zuletzt pro- grammierte Position des Werkzeugs.. +IPR +IPA +IPA 0° HEIDENHAIN iTNC 530...
Seite 84: Bezugspunkt Wählen
Sie eine Position oder eine Werkstück-Ecke als Bezugspunkt, von dem aus sich die Maße der übrigen Werkstückpositionen mög- lichst einfach ermitteln lassen. Besonders komfortabel setzen Sie Bezugspunkte mit einem 3D-Tast- system von HEIDENHAIN. Siehe Benutzer-Handbuch Tastsystem- Zyklen „Bezugspunkt-Setzen mit 3D-Tastsystemen“. Beispiel Die Werkstück-Skizze rechts zeigt Bohrungen bis 4).
Seite 85: Datei-Verwaltung: Grundlagen
Sie können mit der TNC nahezu beliebig viele Dateien verwalten, min- destens jedoch 36 GByte. Namen von Dateien Bei Programmen, Tabellen und Texten hängt die TNC noch eine Erwei- terung an, die vom Datei-Namen durch einen Punkt getrennt ist. Diese Erweiterung kennzeichnet den Datei-Typ. PROG20 Datei-Name Datei-Typ HEIDENHAIN iTNC 530...
Seite 86: Datensicherung
Datensicherung HEIDENHAIN empfiehlt, die auf der TNC neu erstellten Programme und Dateien in regelmäßigen Abständen auf einem PC zu sichern. Hierfür stellt HEIDENHAIN ein kostenloses Backup-Programm (TNCBACK.EXE) zur Verfügung. Wenden Sie sich ggf. an Ihren Maschinenhersteller. Weiterhin benötigen Sie eine Diskette, auf der alle maschinenspezifi- schen Daten (PLC-Programm, Maschinen-Parameter usw.) gesichert...
Seite 87: Arbeiten Mit Der Datei-Verwaltung
Auf dem Laufwerk TNC:\ wurde das Verzeichnis AUFTR1 angelegt. Danach wurde im Verzeichnis AUFTR1 noch das Unterverzeichnis NCPROG angelegt und dort das Bearbeitungs-Programm PROG1.H hineinkopiert. Das Bearbeitungs-Programm hat damit den Pfad: TNC:\AUFTR1\NCPROG\PROG1.H Die Grafik rechts zeigt ein Beispiel für eine Verzeichnisanzeige mit ver- schiedenen Pfaden. HEIDENHAIN iTNC 530...
Seite 88: Übersicht: Funktionen Der Datei-Verwaltung
Übersicht: Funktionen der Datei-Verwaltung Funktion Softkey Einzelne Datei kopieren (und konvertieren) Ziel-Verzeichnis wählen Bestimmten Datei-Typ anzeigen Die letzten 10 gewählten Dateien anzeigen Datei oder Verzeichnis löschen Datei markieren Datei umbenennen Datei gegen Löschen und Ändern schützen Datei-Schutz aufheben Netzlaufwerke verwalten Verzeichnis kopieren Verzeichnisse eines Laufwerks anzeigen Verzeichnis mit allen Unterverzeichnissen...
Seite 89: Datei-Verwaltung Aufrufen
Programm ist in der Betriebsart Programm- Test angewählt Programm ist in einer Programmlauf- Betriebsart angewählt Datei gegen Löschen und Ändern geschützt (Protected) DATUM Datum, an dem die Datei zuletzt geändert wurde ZEIT Uhrzeit, zu der die Datei zuletzt geändert wurde HEIDENHAIN iTNC 530...
Seite 90: Laufwerke, Verzeichnisse Und Dateien Wählen
Laufwerke, Verzeichnisse und Dateien wählen Datei-Verwaltung aufrufen Benutzen Sie die Pfeil-Tasten oder die Softkeys, um das Hellfeld an die gewünschte Stelle auf dem Bildschirm zu bewegen: Bewegt das Hellfeld vom rechten ins linke Fenster und umgekehrt Bewegt das Hellfeld in einem Fenster auf und ab Bewegt das Hellfeld in einem Fenster seitenweise auf und ab Schritt 1: Laufwerk wählen...
Seite 91: Neues Verzeichnis Erstellen (Nur Auf Laufwerk Tnc:\ Möglich)
Neues Verzeichnis erstellen (nur auf Laufwerk TNC:\ möglich) Verzeichnis im linken Fenster markieren, in dem Sie ein Unterverzeich- nis erstellen wollen Den neuen Verzeichnisnamen eingeben, Taste ENT drücken VERZEICHNIS \NEU ERZEUGEN? Mit Softkey JA bestätigen, oder mit Softkey NEIN abbrechen HEIDENHAIN iTNC 530...
Seite 92: Einzelne Datei Kopieren
Einzelne Datei kopieren Bewegen Sie das Hellfeld auf die Datei, die kopiert werden soll Softkey KOPIEREN drücken: Kopierfunktion wählen. Die TNC blendet eine Softkeyleiste mit mehreren Funktionen ein Drücken Sie den Softkey „Ziel-Verzeichnis wählen“, um in einem Überblendfenster das Ziel-Verzeichnis zu bestimmen.
Seite 93: Verzeichnis Kopieren
TNC nicht verändert Verzeichnis kopieren Bewegen Sie das Hellfeld im linken Fenster auf das Verzeichnis das Sie kopieren wollen. Drücken Sie dann den Softkey KOP. VERZ. anstelle des Softkeys KOPIEREN. Unterverzeichnisse werden von der TNC mitkopiert. HEIDENHAIN iTNC 530...
Seite 94: Eine Der Letzten 10 Gewählten Dateien Auswählen
Eine der letzten 10 gewählten Dateien auswählen Datei-Verwaltung aufrufen Die letzten 10 angewählten Dateien anzeigen: Soft- key LETZTE DATEIEN drücken Benutzen Sie die Pfeil-Tasten, um das Hellfeld auf die Datei zu bewe- gen, die Sie anwählen wollen: Bewegt das Hellfeld in einem Fenster auf und ab Laufwerk wählen: Softkey WÄHLEN oder Taste ENT drücken oder...
Seite 95: Dateien Markieren
Weitere Datei markieren: Softkey DATEI MARKIEREN drücken usw. Markierte Dateien kopieren: Softkey KOP. MARK. drücken, oder Markierte Dateien löschen: Softkey ENDE drücken, um Markierungs-Funktionen zu verlassen und anschließend Softkey LÖSCHEN drücken, um mar- kierte Dateien zu löschen HEIDENHAIN iTNC 530...
Seite 96: Datei Umbenennen
Datei umbenennen Bewegen Sie das Hellfeld auf die Datei, die umbenennen möchten Funktion zum Umbenennen wählen Neuen Datei-Namen eingeben; der Datei-Typ kann nicht geändert werden Umbenennen ausführen: Taste ENT drücken Zusätzliche Funktionen Datei schützen/Dateischutz aufheben Bewegen Sie das Hellfeld auf die Datei, die Sie schützen möchten Zusätzliche Funktionen wählen: Softkey ZUSÄTZL.
Seite 97: Datenübertragung Zu/Von Einem Externen Datenträger
Sie das Hellfeld im rechten Fenster auf die zu übertragende Datei. Einzelne Datei übertragen: Softkey KOPIEREN drü- cken, oder mehrere Dateien übertragen: Softkey MARKIEREN drücken (auf der zweiten Softkey-Leiste, siehe „Dateien markieren”, Seite 95), oder alle Dateien übertragen: Softkey TNC => EXT drü- cken HEIDENHAIN iTNC 530...
Seite 98 Mit Softkey AUSFÜHREN oder mit der Taste ENT bestätigen. Die TNC blendet ein Status-Fenster ein, das Sie über den Kopierfortschritt infor- miert, oder wenn Sie lange oder mehrere Programme übertragen wollen: Mit Softkey PARALLEL AUSFÜHREN bestätigen. Die TNC kopiert die Datei dann im Hintergrund Datenübertragung beenden: Hellfeld ins linke Fenster schieben und danach Softkey FENSTER drücken.
Seite 99: Datei In Ein Anderes Verzeichnis Kopieren
Alle Dateien überschreiben: Softkey JA drücken oder Keine Datei überschreiben: Softkey NEIN drücken oder Überschreiben jeder einzelnen Datei bestätigen: Softkey BESTÄ- TIG. drücken Wenn Sie eine geschütze Datei überschreiben wollen, müssen Sie dies separat bestätigen bzw. abbrechen. HEIDENHAIN iTNC 530...
Seite 100: Die Tnc Am Netzwerk
Die TNC am Netzwerk Um die Ethernet-Karte an Ihr Netzwerk anzuschließen, siehe „Ethernet-Schnittstelle”, Seite 583. Um die iTNC mit Windows 2000 an Ihr Netzwerk anzu- schließen, siehe „Netzwerk-Einstellungen”, Seite 643. Fehlermeldungen während des Netzwerk-Betriebs proto- kolliert die TNC (siehe „Ethernet-Schnittstelle” auf Seite 583).
Seite 101: Programme Eröffnen Und Eingeben
4.4 Programme eröffnen und eingeben Aufbau eines NC-Programms im HEIDENHAIN- Klartext-Format Ein Bearbeitungs-Programm besteht aus einer Reihe von Programm- Sätzen. Das Bild rechts zeigt die Elemente eines Satzes. Die TNC numeriert die Sätze eines Bearbeitungs-Programms in auf- Satz steigender Reihenfolge.
Seite 102: Neues Bearbeitungs-Programm Eröffnen
Neues Bearbeitungs-Programm eröffnen Ein Bearbeitungs-Programm geben Sie immer in der Betriebsart Pro- gramm-Einspeichern/Editieren ein. Beispiel für eine Programm-Eröff- nung: Betriebsart Programm-Einspeichern/Editieren wäh- Datei-Verwaltung aufrufen: Taste PGM MGT drücken Wählen Sie das Verzeichnis, in dem Sie das neue Programm speichern wollen: DATEI-NAME = ALT.H Neuen Programm-Namen eingeben, mit Taste ENT bestätigen...
Seite 103 Sie den Dialog bei Spindelachse parallel X/Y/ Z ab mit der Taste DEL ab! Die TNC kann die Grafik nur dann darstellen, wenn die kür- zeste Seite mindestens 50 µm und die längste Seite maxi- mal 99 999,999 mm groß ist. HEIDENHAIN iTNC 530...
Seite 104: Werkzeug-Bewegungen Im Klartext-Dialog Programmieren
Werkzeug-Bewegungen im Klartext-Dialog programmieren Um einen Satz zu programmieren, beginnen Sie mit einer Dialogtaste. In der Kopfzeile des Bildschirms erfragt die TNC alle erforderlichen Daten. Beispiel für einen Dialog Dialog eröffnen KOORDINATEN? Zielkoordinate für X-Achse eingeben Zielkoordinate für Y-Achse eingeben, mit Taste ENT zur nächste Frage RADIUSKORR.: RL/RR/KEINE KORR.:? „Keine Radiuskorrektur“...
Seite 105 Umdrehungsvorschub definieren (Einheit mm/U bzw. inch/U) Zahnvorschub definieren (Einheit mm/Zahn bzw. inch/Zahn). Anzahl der Zähne muss in der Werk- zeug-Tabelle in der Spalte CUT. definiert sein Funktionen zur Dialogführung Taste Dialogfrage übergehen Dialog vorzeitig beenden Dialog abbrechen und löschen HEIDENHAIN iTNC 530...
Seite 106: Ist-Positionen Übernehmen
Ist-Positionen übernehmen Die TNC ermöglicht die aktuelle Position des Werkzeugs in das Pro- gramm zu übernehmen, z.B. wenn Sie Verfahrsätze programmieren Zyklen programmieren Werkzeuge mit TOOL DEF definieren Um die richtigen Positionswerte zu übernehmen, gehen Sie wie folgt vor: Eingabfeld an die Stelle in einem Satz positionieren, an der Sie eine Position übernehmen wollen Funktion Ist-Position übernehmen wählen: Die TNC zeigt in der Softkey-Leiste die Achsen an, deren Posi-...
Seite 107: Programm Editieren
Einzelne Wörter im Satz wählen Bestimmten Satz wählen: Taste GOTO drük- ken, gewünschte Satznummer eingeben, mit Taste ENT bestätigen. Oder: Satznummern- schritt eingeben und die Anzahl der eingege- ben Zeilen durch Druck auf Softkey N ZEILEN nach oben oder unten überspringen HEIDENHAIN iTNC 530...
Seite 108 Funktion Softkey/Taste Wert eines gewählten Wortes auf Null setzen Falschen Wert löschen Fehlermeldung (nicht blinkend) löschen Gewähltes Wort löschen Gewählten Satz löschen Zyklen und Programmteile löschen Satz einfügen, welcher zuletzt editiert bzw. gelöscht wurde Sätze an beliebiger Stelle einfügen Wählen Sie den Satz, hinter dem Sie einen neuen Satz einfügen wol- len und eröffnen Sie den Dialog Wörter ändern und einfügen Wählen Sie in einem Satz ein Wort und überschreiben Sie es mit...
Seite 109 Die TNC übernimmt in der Werkzeug-Achse immer die Koordinate der Werkzeug-Spitze, berücksichtigt also immer die aktive Werkzeug-Längenkorrektur. Beliebigen Text finden Suchfunktion wählen: Softkey SUCHEN drücken. Die TNC zeigt den Dialog Suche Text: Gesuchten Text eingeben Text suchen: Softkey AUSFÜHREN drücken HEIDENHAIN iTNC 530...
Seite 110 Programmteile markieren, kopieren, löschen und einfügen Um Programmteile innerhalb eines NC-Programms, bzw. in ein ande- res NC-Programm zu kopieren, stellt die TNC folgende Funktionen zur Verfügung: Siehe Tabelle unten. Um Programmteile zu kopieren gehen Sie wie folgt vor: Softkeyleiste mit Markierungsfunktionen wählen Ersten (letzten) Satz des zu kopierenden Programmteils wählen Ersten (letzten) Satz markieren: Softkey BLOCK MARKIEREN drü- cken.
Seite 111: Die Suchfunktion Der Tnc
Überblendfenster anzeigen, in dem mögliche Suchelemente des aktuellen Satzes gespeichert sind. Über Pfeiltaste Suchelement wählbar, mit Taste ENT übernehmen Überblendfenster anzeigen, in dem eine Aus- wahl der wichtigsten NC-Funktionen angezeigt werden. Über Pfeiltaste Suchelement wählbar, mit Taste ENT übernehmen Suchen/Ersetzen-Funktion aktivieren HEIDENHAIN iTNC 530...
Seite 112 Suchoptionen Softkey Suchrichtung festlegen Suchende festlegen: Einstellung KOMPLETT sucht vom aktuellen Satz bis zum aktuellen Satz Neue Suche starten Suchen/Ersetzen von beliebigen Texten Die Funktion Suchen/Ersetzen ist nicht möglich, wenn Ein Programm geschützt ist Wenn das Programm von der TNC gerade abgearbeitet wird Bei der Funktion ALLES ERSETZEN darauf achten, dass Sie nicht versehentlich Textteile ersetzen, die eigentlich...
Seite 113: Programmier-Grafik Mitführen/Nicht Mitführen
Grafik erstellen: Softkey RESET + START drücken Weitere Funktionen: Funktion Softkey Programmier-Grafik vollständig erstellen Programmier-Grafik satzweise erstellen Programmier-Grafik komplett erstellen oder nach RESET + START vervollständigen Programmier-Grafik anhalten. Dieser Softkey erscheint nur, während die TNC eine Program- mier-Grafik erstellt HEIDENHAIN iTNC 530...
Seite 114: Satz-Nummern Ein- Und Ausblenden
Satz-Nummern ein- und ausblenden Softkey-Leiste umschalten: Siehe Bild rechts oben Satz-Nummern einblenden: Softkey ANZEIGEN AUS- BLEND. SATZ-NR. auf ANZEIGEN setzen Satz-Nummern ausblenden: Softkey ANZEIGEN AUS- BLEND. SATZ-NR. auf AUSBLEND. setzen Grafik löschen Softkey-Leiste umschalten: Siehe Bild rechts oben Grafik löschen: Softkey GRAFIK LÖSCHEN drücken Ausschnittsvergrößerung oder -verkleinerung Sie können die Ansicht für eine Grafik selbst festlegen.
Seite 115: Programme Gliedern
Gliederungs-Text über Alpha-Tastatur eingeben Ggf. Gliederungstiefe per Softkey verändern Sätze im Gliederungs-Fenster wählen Wenn Sie im Gliederungs-Fenster von Satz zu Satz springen, führt die TNC die Satz-Anzeige im Programm-Fenster mit. So können Sie mit wenigen Schritten große Programmteile überspringen. HEIDENHAIN iTNC 530...
Seite 116: Kommentare Einfügen
4.7 Kommentare einfügen Anwendung Jeden Satz in einem Bearbeitungs-Programm können Sie mit einem Kommentar versehen, um Programmschritte zu erläutern oder Hin- weise zu geben. Sie haben drei Möglichkeiten, einen Kommentar ein- zugeben: Kommentar während der Programmeingabe Daten für einen Programm-Satz eingeben, dann „;“ (Semikolon) auf der Alpha-Tastatur drücken –...
Seite 117: Text-Dateien Erstellen
Verwaltung auf und wählen eine Datei eines anderen Typs, wie z.B. ein Bearbeitungs-Programm. Cursor-Bewegungen Softkey Cursor ein Wort nach rechts Cursor ein Wort nach links Cursor auf die nächste Bildschirmseite Cursor auf die vorherige Bildschirmseite Cursor zum Datei-Anfang Cursor zum Datei-Ende HEIDENHAIN iTNC 530...
Seite 118: Texte Editieren
Editier-Funktionen Taste Neue Zeile beginnen Zeichen links vom Cursor löschen Leerzeichen einfügen Groß-/Kleinschreibung umschalten Texte editieren In der ersten Zeile des Text-Editors befindet sich ein Informations-Bal- ken, der den Datei-Namen, den Aufenthaltsort und den Schreibmodus des Cursors (Engl. Einfügemarke) anzeigt: Name der Text-Datei Datei: Zeile:...
Seite 119: Zeichen, Wörter Und Zeilen Löschen Und Wieder Einfügen
– der markierte Text wird farblich hervor- gehoben Nachdem Sie den gewünschten Textblock markiert haben, bearbeiten Sie den Text mit folgenden Softkeys weiter: Funktion Softkey Markierten Block löschen und zwischenspei- chern Markierten Block zwischenspeichern, ohne zu löschen (kopieren) HEIDENHAIN iTNC 530...
Seite 120: Textteile Finden
Wenn Sie den zwischengespeicherten Block an anderer Stelle einfü- gen wollen, führen Sie noch folgende Schritte aus: Cursor auf die Position bewegen, an der Sie den zwischengespei- cherten Textblock einfügen wollen Softkey BLOCK EINFÜGEN drücken: Text wird einge- fügt Solange sich der Text im Zwischenspeicher befindet, können Sie ihn beliebig oft einfügen.
Seite 121: Der Taschenrechner
übernommen werden soll Mit der Taste CALC den Taschenrechner einblenden und gewünschte Berechnung durchführen Taste „Ist-Position-übernehmen“ drücken, die TNC blendet eine Softkeyleiste ein Softkey CALC drücken: Die TNC übernimmt den Wert ins aktive Ein- gabefeld und schließt den Taschenrechner HEIDENHAIN iTNC 530...
Seite 122: Direkte Hilfe Bei Nc- Fehlermeldungen
Fehlerbeschreibung und die Möglichkeiten zur Fehler- beseitigung durchlesen. Ggf. zeigt die TNC noch Zusatz-Informationen an, die bei der Fehlersuche durch HEIDENHAIN-Mitarbeiter hilfreich sind. Mit der Taste CE schließen Sie das Hilfe-Fenster und quittie- ren gleichzeitig die anstehende Fehlermeldung Fehler gemäß der Beschreibung im Hilfe-Fenster...
Seite 123: Funktion
Über- blendfenster Überblendfenster schließen: Taste ERR erneut drük- ken. Anstehende Fehlermeldungen bleiben erhalten Parallel zur Fehlerliste können Sie auch den jeweils zuge- hörigen Hilfetext in einem separaten Fenster anzeigen lassen: Taste HELP drücken. HEIDENHAIN iTNC 530...
Seite 124 Fenster-Inhalt Spalte Bedeutung Nummer Fehlernummer (-1: Keine Fehlernummer defi- niert), die von HEIDENHAIN oder Ihrem Maschinenhersteller vergeben wird Fehlerklasse. Legt fest, wie die TNC diesen Klasse Fehler verarbeitet: ERROR Programmlauf wird von der TNC unterbro- chen (INTERNER STOP) FEED HOLD Die Vorschub-Freigabe wird gelöscht...
Seite 125: Paletten-Verwaltung
Name der Nullpunkt-Tabelle. Nullpunkt-Tabellen müssen im selben Verzeichnis gespeichert sein wie die Paletten-Tabelle, ansonsten müssen Sie den vollständigen Pfadnamen der Nullpunkt-Tabelle ein- geben. Nullpunkte aus der Nullpunkt-Tabelle aktivieren Sie im NC- Programm mit dem Zyklus 7 NULLPUNKT-VERSCHIEBUNG HEIDENHAIN iTNC 530...
Seite 126 X, Y, Z (Eintrag wahlweise, weitere Achsen möglich): Bei Paletten-Namen beziehen sich die programmierten Koordinaten auf den Maschinen-Nullpunkt. Bei NC-Programmen beziehen sich die programmierten Koordinaten auf den Paletten-Nullpunkt. Diese Einträge überschreiben den Bezugspunkt, den Sie zuletzt in der Betriebsart Manuell gesetzt haben. Mit der Zusatz-Funktion M104 können Sie den letzten gesetzten Bezugspunkt wieder aktivieren.
Seite 127: Paletten-Tabelle Wählen
Paletten-Tabelle mit Pfeil-Tasten wählen oder Namen für eine neue Tabelle eingeben Auswahl mit Taste ENT bestätigen Paletten-Datei verlassen Datei-Verwaltung wählen: Taste PGM MGT drücken Anderen Datei-Typ wählen: Softkey TYP WÄHLEN und Softkey für den gewünschten Datei-Typ drücken, z.B. ANZEIGEN .H Gewünschte Datei wählen HEIDENHAIN iTNC 530...
Seite 128 Paletten-Datei abarbeiten Programme, die über die Paletten-Datei abgearbeitet wer- den, dürfen kein M30 (M02) enthalten. Per Maschinen-Parameter ist festgelegt, ob die Paletten- Tabelle satzweise oder kontinuierlich abgearbeitet wird. Sofern über den Maschinen-Parameter 7246 die Werk- zeug-Einsatzprüfung aktiviert ist, können Sie die Werk- zeug-Standzeit für alle in einer Palette verwendeten Werkzeuge überprüfen (siehe „Werkzeug-Einsatzprü- fung”...
Seite 129 Paletten NAME (Eintrag zwingend erforderlich): Paletten-, bzw. Programm-Name. Die Paletten-Namen legt der Maschinenhersteller fest (Maschinenhandbuch beachten). Pro- gramme müssen im selben Verzeichnis gespeichert sein wie die Paletten-Tabelle, ansonsten müssen Sie den vollständigen Pfadna- men des Programms eingeben HEIDENHAIN iTNC 530...
Seite 130 PRESET (Eintrag wahlweise): Preset-Nummer aus der Preset-Tabelle. Die hier definierte Preset- Nummer wird von der TNC entweder als Paletten-Bezugspunkt (Ein- trag PAL in Spalte PAL/PGM) oder als Werkstück-Bezugspunkt (Eintrag PGM in Zeile PAL/PGM) interpretiert DATUM (Eintrag wahlweise): Name der Nullpunkt-Tabelle. Nullpunkt-Tabellen müssen im selben Verzeichnis gespeichert sein wie die Paletten-Tabelle, ansonsten müssen Sie den vollständigen Pfadnamen der Nullpunkt-Tabelle ein- geben.
Seite 131 Zeile am Tabellen-Ende einfügen Zeile am Tabellen-Ende löschen Anfang der nächsten Zeile wählen Eingebbare Anzahl von Zeilen am Tabellenende anfügen Tabellenformat editieren Editier-Funktion im Formularmodus Softkey Vorherige Palette wählen Nächste Palette wählen Vorherige Aufspannung wählen Nächste Aufspannung wählen HEIDENHAIN iTNC 530...
Seite 132 Editier-Funktion im Formularmodus Softkey Vorheriges Werkstück wählen Nächstes Werkstück wählen Auf Palettenebene wechseln Auf Aufspannungsebene wechseln Auf Werkstückebene wechseln Standardansicht Palette wählen Detailansicht Palette wählen Standardansicht Aufspannung wählen Detailansicht Aufspannung wählen Standardansicht Werkstück wählen Detailansicht Werkstück wählen Palette einfügen Aufspannung einfügen Werkstück einfügen Palette löschen Aufspannung löschen...
Seite 133 In der Betriebsart Programm-Einspeichern/Editieren oder Pro- grammlauf Datei-Verwaltung wählen: Taste PGM MGT drücken Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ANZEI- GEN .P drücken Paletten-Tabelle mit Pfeil-Tasten wählen oder Namen für eine neue Tabelle eingeben Auswahl mit Taste ENT bestätigen HEIDENHAIN iTNC 530...
Seite 134: Paletten-Datei Mit Eingabeformular Einrichten
Paletten-Datei mit Eingabeformular einrichten Der Palettenbetrieb mit werkzeug- bzw. werkstückorientierter Bear- beitung gliedert sich in die drei Ebenen: Palettenebene PAL Aufspannungsebene FIX Werkstückebene PGM Auf jeder Ebene ist ein Wechsel in die Detailansicht möglich. In der normalen Ansicht können Sie die Bearbeitungsmethode und den Sta- tus für die Palette, Aufspannung und Werkstück festlegen.
Seite 135 Werkstück ein. Die Eingabe wird in die Aufspannungs- und Werkstückebene übernommen. Sich. Höhe: (optional): Sichere Position für die einzelnen Achsen bezogen auf die Palette. Die angegebenen Positionen werden nur angefahren, wenn in den NC-Makros diese Werte gelesen und ent- sprechend programmiert wurden. HEIDENHAIN iTNC 530...
Seite 136 Aufspannungsebene einstellen Aufspannung: Die Nummer der Aufspannung wird angezeigt, nach dem Schrägstrich wird die Anzahl der Aufspannungen innerhalb die- ser Ebene angezeigt Methode: Sie können die Bearbeitungsmethoden WORKPIECE ORI- ENTED bzw. TOOL ORIENTED auswählen. Die getroffene Auswahl wird in die dazugehörige Werkstückebene mit übernommen und überschreibt eventuell vorhandene Einträge.
Seite 137 Bearbeitung des Werkstücks notwendig ist Sich. Höhe: (optional): Sichere Position für die einzelnen Achsen bezogen auf das Werkstück. Die angegebenen Positionen werden nur angefahren, wenn in den NC-Makros diese Werte gelesen und entsprechend programmiert wurden. HEIDENHAIN iTNC 530...
Seite 138: Ablauf Der Werkzeugorientierten Bearbeitung
Ablauf der werkzeugorientierten Bearbeitung Die TNC führt eine werkzeugorientierte Bearbeitung nur dann durch, wenn bei der Methode WERKZEUG ORIEN- TIERT gewählt wurde und dadurch der Eintrag TO bzw. CTO in der Tabelle steht. Die TNC erkennt durch den Eintrag TO bzw. CTO im Feld Methode, das über diese Zeilen hinweg die optimierte Bearbeitung erfolgen muss.
Seite 139 Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ANZEI- GEN .P drücken Paletten-Tabelle mit Pfeil-Tasten wählen, mit Taste ENT bestätigen Paletten-Tabelle abarbeiten: Taste NC-Start drücken, die TNC arbei- tet die Paletten ab wie im Maschinen-Parameter 7683 festgelegt HEIDENHAIN iTNC 530...
Seite 140 Bildschirm-Aufteilung beim Abarbeiten der Paletten-Tabelle Wenn Sie den Programm-Inhalt und den Inhalt der Paletten-Tabelle gleichzeitig sehen wollen, dann wählen Sie die Bildschirm-Aufteilung PROGRAMM + PALETTE. Während des Abarbeitens stellt die TNC dann auf der linken Bildschirmseite das Programm und auf der rechten Bildschirmseite die Palette dar.
Seite 141: Programmieren: Werkzeuge
Programmieren: Werkzeuge...
Seite 142: Werkzeugbezogene Eingaben
5.1 Werkzeugbezogene Eingaben Vorschub F Der Vorschub F ist die Geschwindigkeit in mm/min (inch/min), mit der sich der Werkzeugmittelpunkt auf seiner Bahn bewegt. Der maximale Vorschub kann für jede Maschinenachse unterschiedlich sein und ist durch Maschinen-Parameter festgelegt. Eingabe Den Vorschub können Sie im TOOL CALL-Satz (Werkzeug-Aufruf) und in jedem Positioniersatz eingeben (siehe „Erstellen der Programm-Sätze mit den Bahnfunktionstasten”...
Seite 143 Dialog Spindelachse parallel X/Y/Z ? mit Taste NO ENT übergehen Im Dialog Spindeldrehzahl S= ? neue Spindeldreh- zahl eingeben, mit Taste END bestätigen Änderung während des Programmlaufs Während des Programmlaufs ändern Sie die Spindeldrehzahl mit dem Override-Drehknopf S für die Spindeldrehzahl. HEIDENHAIN iTNC 530...
Seite 144: Werkzeug-Daten
5.2 Werkzeug-Daten Voraussetzung für die Werkzeug-Korrektur Üblicherweise programmieren Sie die Koordinaten der Bahnbewegun- gen so, wie das Werkstück in der Zeichnung bemaßt ist. Damit die TNC die Bahn des Werkzeug-Mittelpunkts berechnen, also eine Werk- zeug-Korrektur durchführen kann, müssen Sie Länge und Radius zu jedem eingesetzten Werkzeug eingeben.
Seite 145: Werkzeug-Radius R
Werkzeug-Länge: Korrekturwert für die Länge Werkzeug-Radius: Korrekturwert für den Radius Während des Dialogs können Sie den Wert für die Länge und den Radius direkt in das Dialogfeld einfügen: Gewünschten Achs-Softkey drücken. Beispiel 4 TOOL DEF 5 L+10 R+5 HEIDENHAIN iTNC 530...
Seite 146: Werkzeug-Daten In Die Tabelle Eingeben
Werkzeug-Daten in die Tabelle eingeben In einer Werkzeug-Tabelle können Sie bis zu 30000 Werkzeuge definieren und deren Werkzeug-Daten speichern. Die Anzahl der Werkzeuge, die die TNC beim Öffnen einer neuen Tabelle anlegt, definieren Sie mit dem Maschinen-Parameter 7260. Beachten Sie auch die Editier-Funktionen weiter unten in diesem Kapitel.
Seite 147 TNC verrechnet werden T-ANGLE Spitzenwinkel des Werkzeuges. Wird vom Zyklus Zentrieren Spitzenwinkel (Typ DRILL+CSINK)? (Zyklus 240)verwendet, um aus der Durchmesser-Eingabe die Zentrier-Tiefe berechnenn zu können Gewindesteigung des Werkzeuges (Momentan noch ohne Funk- PITCH Gewindesteigung (nur WZ-Typ TAP)? tion) HEIDENHAIN iTNC 530...
Seite 148 Werkzeug-Tabelle: Werkzeug-Daten für die automatische Werk- zeug-Vermessung Beschreibung der Zyklen zur automatischen Werkzeug- Vermessung: Siehe Benutzer-Handbuch Tastsystem- Zyklen, Kapitel 4. Abk. Eingaben Dialog Anzahl der Werkzeug-Schneiden (max. 20 Schneiden) Anzahl der Schneiden? LTOL Zulässige Abweichung von der Werkzeug-Länge L für Verschleiß- Verschleiß-Toleranz: Länge? Erkennung.
Seite 149 3D-Tasters in dieser Spalte ab, wenn im Kalibrier- menü eine Werkzeugnummer angegeben ist CAL-ANG Die TNC legt beim Kalibrieren den Spindelwinkel ab, bei dem ein Spindelwinkel beim Kalibrieren? 3D-Tasters kalibriert wurde, wenn im Kalibriermenü eine Werk- zeugnummer angegeben ist HEIDENHAIN iTNC 530...
Seite 150 Werkzeug-Tabellen editieren Die für den Programmlauf gültige Werkzeug-Tabelle hat den Datei- Namen TOOL.T. TOOL T muss im Verzeichnis TNC:\ gespeichert sein und kann nur in einer Maschinen-Betriebsart editiert werden. Werk- zeug-Tabellen, die Sie archivieren oder für den Programm-Test einset- zen wollen, geben Sie einen beliebigen anderen Datei-Namen mit der Endung .T .
Seite 151 Aktuelle Zeile (Werkzeug) löschen Platznummern anzeigen / nicht anzeigen Alle Werkzeuge anzeigen / nur die Werkzeuge anzeigen, die in der Platz-Tabelle gespeichert sind Werkzeug-Tabelle verlassen Datei-Verwaltung aufrufen und eine Datei eines anderen Typs wäh- len, z.B. ein Bearbeitungs-Programm HEIDENHAIN iTNC 530...
Seite 152 Hinweise zu Werkzeug-Tabellen Über den Maschinen-Parameter 7266.x legen Sie fest, welche Anga- ben in einer Werkzeug-Tabelle eingetragen werden können und in welcher Reihenfolge sie aufgeführt werden. Sie können einzelne Spalten oder Zeilen einer Werkzeug- Tabelle mit dem Inhalt einer anderen Datei überschreiben. Voraussetzungen: Die Ziel-Datei muss bereits existieren Die zu kopierende Datei darf nur die zu ersetzenden...
Seite 153: Einzelne Werkzeugdaten Von Einem Externen Pc Aus Überschreiben
Einzelne Werkzeugdaten von einem externen PC aus überschreiben Eine besonders komfortable Möglichkeit, beliebige Werkzeugdaten von einem externen PC aus zu überschreiben, bietet die HEIDENHAIN Datenübertragungs-Software TNCremoNT (siehe „Software für Datenübertragung” auf Seite 581). Dieser Anwendungsfall tritt dann ein, wenn Sie Werkzeugdaten auf einem externen Voreinstellgerät ermitteln und anschließend zur TNC übertragen wollen.
Seite 154: Platz-Tabelle Für Werkzeug-Wechsler
Platz-Tabelle für Werkzeug-Wechsler Der Maschinen-Hersteller passt den Funktionsumfang der Platz-Tabelle an Ihre Maschine an. Maschinenhand- buch beachten! Für den automatischen Werkzeugwechsel benötigen Sie die Platz- Tabelle TOOL_P.TCH. Die TNC verwaltet mehrere Platz-Tabellen mit beliebigen Dateinamen. Die Platz-Tabelle, die Sie für den Programm- lauf aktivieren wollen, wählen Sie in einer Programmlauf-Betriebsart über die Datei-Verwaltung aus (Status M).
Seite 155 Platz reserv.: Ja=ENT/ Nein = NOENT LOCKED_ABOVE Flächenmagazin: Platz oberhalb sperren Platz oben sperren? Flächenmagazin: Platz unterhalb sperren LOCKED_BELOW Platz unten sperren? LOCKED_LEFT Flächenmagazin: Platz links sperren Platz links sperren? LOCKED_RIGHT Flächenmagazin: Platz rechts sperren Platz rechts sperren? HEIDENHAIN iTNC 530...
Seite 156 Editierfunktionen für Platz-Tabellen Softkey Tabellen-Anfang wählen Tabellen-Ende wählen Vorherige Tabellen-Seite wählen Nächste Tabellen-Seite wählen Platz-Tabelle rücksetzen Sprung zum Anfang der nächsten Zeile Spalte Werkzeug-Nummer T rücksetzen 5 Programmieren: Werkzeuge...
Seite 157: Werkzeug-Daten Aufrufen
Das Aufmaß für die Werkzeug-Länge und den Werkzeug-Radius 2 betragen 0,2 bzw. 0,05 mm, das Untermaß für den Werkzeug- Radius 1 mm. 20 TOOL CALL 5.2 Z S2500 F350 DL+0,2 DR-1 DR2+0,05 Das D vor L und R steht für Delta-Wert. HEIDENHAIN iTNC 530...
Seite 158 Vorauswahl bei Werkzeug-Tabellen Wenn Sie Werkzeug-Tabellen einsetzen, dann treffen Sie mit einem TOOL DEF-Satz eine Vorauswahl für das nächste einzusetzende Werk- zeug. Dazu geben Sie die Werkzeug-Nummer bzw. einen Q-Parameter ein, oder einen Werkzeug-Namen in Anführungszeichen. Werkzeugwechsel Der Werkzeugwechsel ist eine maschinenabhängige Funktion.
Seite 159 Sie entweder in der Werkzeug-Tabelle oder im TOOL CALL-Satz ein. Ist DR größer als Null, zeigt die TNC einen Meldetext an und wechselt das Werkzeug nicht ein. Mit der M-Funktion M107 unterdrücken Sie diesen Meldetext, mit M108 aktivieren Sie ihn wieder. HEIDENHAIN iTNC 530...
Seite 160: Werkzeug-Korrektur
5.3 Werkzeug-Korrektur Einführung Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für Werk- zeug-Länge in der Spindelachse und um den Werkzeug-Radius in der Bearbeitungsebene. Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen, ist die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene wirk- sam.
Seite 161: Werkzeug-Radiuskorrektur
Positionsanzeige nicht berücksichtigt) Aufmaß DR für Radius aus der Werkzeug-Tabelle TAB: Bahnbewegungen ohne Radiuskorrektur: R0 Das Werkzeug verfährt in der Bearbeitungsebene mit seinem Mittel- punkt auf der programmierten Bahn, bzw. auf die programmierten Koordinaten. Anwendung: Bohren, Vorpositionieren. HEIDENHAIN iTNC 530...
Seite 162 Bahnbewegungen mit Radiuskorrektur: RR und RL Das Werkzeug verfährt rechts von der Kontur Das Werkzeug verfährt links von der Kontur Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug- Radius von der programmierten Kontur. „Rechts“ und „links“ bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der Werkstück-Kontur.
Seite 163 Legen Sie den Start- oder Endpunkt bei einer Innenbear- beitung nicht auf einen Kontur-Eckpunkt, da sonst die Kontur beschädigt werden kann. Ecken ohne Radiuskorrektur bearbeiten Ohne Radiuskorrektur können Sie Werkzeugbahn und Vorschub an Werkstück-Ecken mit der Zusatzfunktion M90 beeinflussen, Siehe „Ecken verschleifen: M90”, Seite 237. HEIDENHAIN iTNC 530...
Seite 164 5.4 Dreidimensionale Werkzeug- Korrektur (Software-Option 2) Einführung Die TNC kann eine dreidimensionale Werkzeug-Korrektur (3D-Korrek- tur) für Geraden-Sätze ausführen. Neben den Koordinaten X,Y und Z des Geraden-Endpunkts, müssen diese Sätze auch die Komponenten NX, NY und NZ des Flächennormalen-Vektors (siehe Bild rechts oben und Erklärung weiter unten auf dieser Seite) enthalten.
Seite 165: Definition Eines Normierten Vektors
Das Verhältnis von R zu R2 bestimmt die Form des Werkzeugs: R2 = 0: Schaftfräser R2 = R: Radiusfräser 0 < R2 < R: Eckenradiusfräser Aus diesen Angaben ergeben sich auch die Koordinaten für den Werk- zeug-Bezugspunkt P HEIDENHAIN iTNC 530...
Seite 166: Korrektur Ohne Werkzeug-Orientierung
Andere Werkzeuge verwenden: Delta-Werte Wenn Sie Werkzeuge einsetzen, die andere Abmessungen haben als die ursprünglich vorgesehenen Werkzeuge, dann tragen Sie den Unterschied der Längen und Radien als Delta-Werte in die Werkzeug- Tabelle oder in den Werkzeug-Aufruf TOOL CALL ein: Positiver Delta-Wert DL, DR, DR2: Die Werkzeugmaße sind größer als die des Original-Werkzeugs (Aufmaß) Negativer Delta-Wert DL, DR, DR2: Die Werkzeugmaße sind kleiner als die des Original-Werkzeugs (Untermaß)
Seite 167: Face Milling: 3D-Korrektur Ohne Und Mit Werkzeug-Orientierung
Positionieren Bewegungen auftreten, die bei- spielsweise eine 180°-Drehung des Tisches erfordern. Achten Sie auf Kollisionsgefahr des Kopfes mit dem Werkstück oder mit Spannmitteln. Beispiel: Satz-Format mit Flächennormalen ohne Werkzeug- Orientierung LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ–0,8764339 F1000 M128 HEIDENHAIN iTNC 530...
Seite 168 Beispiel: Satz-Format mit Flächennormalen und Werkzeug- Orientierung LN X+31,737 Y+21,954 Z+33,165 NX+0,2637581 NY+0,0078922 NZ–0,8764339 TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128 Gerade mit 3D-Korrektur Korrigierte Koordinaten des Geraden-Endpunkts X, Y, Z: NX, NY, NZ: Komponenten der Flächennormalen TX, TY, TZ: Komponenten des normierten Vektors für die Werk- zeug-Orientierung Vorschub Zusatzfunktion...
Seite 169: Peripheral Milling: 3D-Radiuskorrektur Mit Werkzeug-Orientierung
Beispiel: Satz-Format mit Werkzeug-Orientierung 1 LN X+31,737 Y+21,954 Z+33,165 TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128 Gerade mit 3D-Korrektur X, Y, Z: Korrigierte Koordinaten des Geraden-Endpunkts TX, TY, TZ: Komponenten des normierten Vektors für die Werk- zeug-Orientierung Vorschub Zusatzfunktion HEIDENHAIN iTNC 530...
Seite 170 Beispiel: Satz-Format mit Drehachsen 1 L X+31,737 Y+21,954 Z+33,165 RL B+12,357 C+5,896 F1000 M128 Gerade X, Y, Z: Korrigierte Koordinaten des Geraden-Endpunkts Gerade B, C: Koordinaten der Drehachsen für die Werkzeug-Orien- tierung Radius-Korrektur Zusatzfunktion 5 Programmieren: Werkzeuge...
Seite 171: Arbeiten Mit Schnittdaten-Tabellen
Editierfunktionen für Schnittdaten-Tabellen Softkey 5 TOOL CALL 2 Z S1273 F305 Zeile einfügen Zeile löschen Anfang der nächsten Zeile wählen Tabelle sortieren Hell hinterlegtes Feld kopieren (2. Softkey-Leiste) Kopiertes Feld einfügen (2. Softkey-Leiste) Tabellenformat editieren (2. Softkey-Leiste) HEIDENHAIN iTNC 530...
Seite 172 Wenn Sie die Standard Werkstoff-Tabelle verändern, müssen Sie diese in ein anderes Verzeichnis kopieren. Ansonsten werden Ihre Änderungen bei einem Software- Update mit den HEIDENHAIN-Standarddaten überschrie- ben. Definieren Sie dann den Pfad in der Datei TNC.SYS mit dem Schlüsselwort WMAT= (siehe „Konfigurations- Datei TNC.SYS”, Seite 177).
Seite 173 Wenn Sie die Standard Schneidstoff-Tabelle verändern, müssen Sie diese in ein anderes Verzeichnis kopieren. Ansonsten werden Ihre Änderungen bei einem Software- Update mit den HEIDENHAIN-Standarddaten überschrie- ben. Definieren Sie dann den Pfad in der Datei TNC.SYS mit dem Schlüsselwort TMAT= (siehe „Konfigurations- Datei TNC.SYS”, Seite 177).
Seite 174: Erforderliche Angaben In Der Werkzeug-Tabelle
Neue Schnittdaten-Tabelle anlegen Betriebsart Programm-Einspeichern/Editieren wählen Datei-Verwaltung wählen: Taste PGM MGT drücken Verzeichnis wählen, in dem die Schnittdaten-Tabellen gespeichert sein müssen (Standard: TNC:\) Beliebigen Dateinamen und Datei-Typ .CDT eingeben, mit Taste ENT bestätigen Die TNC öffnet eine Standard-Schnittdaten-Tabelle oder zeigt in der rechten Bildschirmhälfte verschiedene Tabellenformate an (maschi- nenabhängig), die sich in der Anzahl der Schnittgeschwindigkeit/Vor- schub-Kombinationen unterscheiden.
Seite 175: Vorgehensweise Beim Arbeiten Mit Automatischer Drehzahl-/Vorschub-Berechnung
TNC öffnet das Editor-Fenster (siehe Bild rechts), in dem die Tabellen- struktur „um 90° gedreht“ dargestellt ist. Eine Zeile im Editor-Fenster definiert eine Spalte in der zugehörigen Tabelle. Entnehmen Sie die Bedeutung des Strukturbefehls (Kopfzeileneintrag) aus nebenstehen- der Tabelle. HEIDENHAIN iTNC 530...
Seite 176 Struktur-Editor beenden Drücken Sie die Taste END. Die TNC wandelt Daten, die bereits in der Tabelle gespeichert waren, ins neue Format um. Elemente, die die TNC nicht in die neue Struktur wandeln konnte, sind mit # gekenn- zeichnet (z.B. wenn Sie die Spaltenbreite verkleinert haben). Strukturbefehl Bedeutung Spaltennummer...
Seite 177: Datenübertragung Von Schnittdaten-Tabellen
Dann legen Sie in der TNC.SYS die Pfade fest, in denen Ihre Schnittdaten-Tabellen gespeichert sind. Die Datei TNC.SYS muss im Root-Verzeichnis TNC:\ gespeichert sein. Einträge in TNC.SYS Bedeutung WMAT= Pfad für Werkstoff-Tabelle TMAT= Pfad für Schneidstoff-Tabelle PCDT= Pfad für Schnittdaten-Tabellen Beispiel für TNC.SYS WMAT=TNC:\CUTTAB\WMAT_GB.TAB TMAT=TNC:\CUTTAB\TMAT_GB.TAB PCDT=TNC:\CUTTAB\ HEIDENHAIN iTNC 530...
Seite 179: Programmieren: Konturen Programmieren
Programmieren: Konturen programmieren...
Seite 180: Werkzeug-Bewegungen
6.1 Werkzeug-Bewegungen Bahnfunktionen Eine Werkstück-Kontur setzt sich gewöhnlich aus mehreren Kontur- elementen wie Geraden und Kreisbögen zusammen. Mit den Bahn- funktionen programmieren Sie die Werkzeugbewegungen für Gera- den und Kreisbögen. Freie Kontur-Programmierung FK Wenn keine NC-gerecht bemaßte Zeichnung vorliegt und die Maßan- gaben für das NC-Programm unvollständig sind, dann programmieren Sie die Werkstück-Kontur mit der Freien Kontur-Programmierung.
Seite 181: Werkzeugbewegung Für Eine Bearbeitung Programmieren
Das Werkzeug behält die Z-Koordinate bei und fährt in der XY-Ebene auf die Position X=70, Y=50. Siehe Bild rechts Mitte Dreidimensionale Bewegung Der Programm-Satz enthält drei Koordinaten-Angaben: Die TNC fährt das Werkzeug räumlich auf die programmierte Position. Beispiel: L X+80 Y+0 Z-10 HEIDENHAIN iTNC 530...
Seite 182 Eingabe von mehr als drei Koordinaten Die TNC kann bis zu 5 Achsen gleichzeitig steuern (Software-Option). Bei einer Bearbeitung mit 5 Achsen bewegen sich beispielsweise 3 Linear- und 2 Drehachsen gleichzeitig. Das Bearbeitungs-Programm für eine solche Bearbeitung liefert gewöhnlich ein CAD-System und kann nicht an der Maschine erstellt werden.
Seite 183 Vorschub eingeben und mit Taste ENT bestätigen: z.B. 100 mm/min. Bei INCH-Programmierung: Ein- gabe von 100 entspricht Vorschub von 10 inch/min Im Eilgang verfahren: Softkey FMAX drücken, oder Mit automatisch berechnetem Vorschub verfahren (Schnittdaten-Tabellen): Softkey FAUTO drücken HEIDENHAIN iTNC 530...
Seite 184 ZUSATZ-FUNKTION M? Zusatzfunktion z.B. M3 eingeben und den Dialog mit der Taste ENT abschließen Zeile im Bearbeitungsprogramm L X+10 Y+5 RL F100 M3 6 Programmieren: Konturen programmieren...
Seite 185: Übersicht: Bahnformen Zum Anfahren Und Verlassen Der Kontur
Sie im APPR-Satz, den letzten Konturpunkt P mit einer beliebigen Bahnfunktion. Enthält der APPR-Satz auch die Z-Koordinate, fährt die TNC das Werkzeug erst in der Bearbeitungsebene auf P und dort in der Werkzeug- Achse auf die eingegebene Tiefe. HEIDENHAIN iTNC 530...
Seite 186 Endpunkt P Die Position P liegt außerhalb der Kontur und ergibt sich aus Ihren Angaben im DEP-Satz. Enthält der DEP-Satz auch die Z-Koordinate, fährt die TNC das Werkzeug erst in der Bearbeitungsebene auf P und dort in der Werkzeug-Achse auf die eingegebene Höhe. Kurzbezeichnung Bedeutung APPR...
Seite 187: Anfahren Auf Einer Geraden Mit Tangentialem Anschluss: Appr Lt
Radiuskorrektur RR/RL für die Bearbeitung NC-Beispielsätze 7 L X+40 Y+10 RO FMAX M3 ohne Radiuskorrektur anfahren 8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 mit Radiuskorr. RR 9 L X+20 Y+35 Endpunkt erstes Konturelement 10 L ... Nächstes Konturelement HEIDENHAIN iTNC 530...
Seite 188 Anfahren auf einer Kreisbahn mit tangentialem Anschluss: APPR CT Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P einen Hilfspunkt P . Von dort fährt es auf einer Kreisbahn, die tangen- tial in das erste Konturelement übergeht, den ersten Konturpunkt P CCA= Die Kreisbahn von P nach P...
Seite 189 NC-Beispielsätze 7 L X+40 Y+10 RO FMAX M3 ohne Radiuskorrektur anfahren 8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 mit Radiuskorr. RR, Radius R=10 9 L X+20 Y+35 Endpunkt erstes Konturelement 10 L ... Nächstes Konturelement HEIDENHAIN iTNC 530...
Seite 190: Wegfahren Auf Einer Geraden Senkrecht Zum Letzten Konturpunkt: Dep Ln
Wegfahren auf einer Geraden mit tangentialem Anschluss: DEP LT Die TNC fährt das Werkzeug auf einer Geraden vom letzten Kontur- punkt P zum Endpunkt P . Die Gerade liegt in der Verlängerung des letzten Konturelements. P befindet sich im Abstand LEN von P Letztes Konturelement mit Endpunkt P und Radiuskorrektur pro- grammieren...
Seite 191: Wegfahren Auf Einer Kreisbahn Mit Tangentialem Anschluss: Dep Ct
Radius R der Kreisbahn. R positiv eingeben NC-Beispielsätze Letztes Konturelement: P mit Radiuskorrektur 23 L Y+20 RR F100 Koordinaten P , Kreisbahn-Radius=8 mm 24 DEP LCT X+10 Y+12 R+8 F100 Z freifahren, Rücksprung, Programm-Ende 25 L Z+100 FMAX M2 HEIDENHAIN iTNC 530...
Seite 192: Bahnbewegungenrechtwinklige Koordinaten
6.4 Bahnbewegungen – rechtwinklige Koordinaten Übersicht der Bahnfunktionen Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben Gerade L Gerade Koordinaten des Geraden-End- engl.: Line punkts Fase: CHF Fase zwischen zwei Geraden Fasenlänge engl.: CHamFer Kreismittelpunkt CC; Keine Koordinaten des Kreismittel- engl.: Circle Center punkts bzw.
Seite 193 Programm-Satz wählen, hinter dem der L-Satz eingefügt werden soll Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die TNC generiert einen L-Satz mit den Koordinaten der Ist-Position Die Anzahl der Achsen, die die TNC im L-Satz speichert, legen Sie über die MOD-Funktion fest (siehe „MOD-Funk- tion wählen”, Seite 574). HEIDENHAIN iTNC 530...
Seite 194: Fase Chf Zwischen Zwei Geraden Einfügen
Fase CHF zwischen zwei Geraden einfügen Konturecken, die durch den Schnitt zweier Geraden entstehen, kön- nen Sie mit einer Fase versehen. In den Geradensätzen vor und nach dem CHF-Satz programmieren Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt wird Die Radiuskorrektur vor und nach CHF-Satz muss gleich sein Die Fase muss mit dem aktuellen Werkzeug ausführbar sein...
Seite 195: Ecken-Runden Rnd
Ein im RND-Satz programmierter Vorschub wirkt nur in diesem RND-Satz. Danach ist wieder der vor dem RND- Satz programmierte Vorschub gültig. Ein RND-Satz lässt sich auch zum weichen Anfahren an die Kontur nutzen, falls die APPR-Funktionen nicht einge- setzt werden sollen. HEIDENHAIN iTNC 530...
Seite 196 Kreismittelpunkt CC Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit der C- Taste (Kreisbahn C) programmieren. Dazu geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts ein oder übernehmen die zuletzt programmierte Position oder übernehmen die Koordinaten mit der Taste „IST-POSITIONEN- ÜBERNEHMEN“...
Seite 197: Kreisbahn C Um Kreismittelpunkt Cc
6 L X+45 Y+25 RR F200 M3 7 C X+45 Y+25 DR+ Vollkreis Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für den Startpunkt. Start- und Endpunkt der Kreisbewegung müssen auf der Kreisbahn liegen. Eingabe-Toleranz: bis 0,016 mm (über MP7431 wählbar) DR– HEIDENHAIN iTNC 530...
Seite 198: Kreisbahn Cr Mit Festgelegtem Radius
Kreisbahn CR mit festgelegtem Radius Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R. Koordinaten des Kreisbogen-Endpunkts Radius R Achtung: Das Vorzeichen legt die Größe des Kreisbo- gens fest! Drehsinn DR Achtung: Das Vorzeichen legt konkave oder konvexe Wölbung fest! Falls nötig: Zusatz-Funktion M Vorschub F...
Seite 199: Kreisbahn Ct Mit Tangentialem Anschluss
7 L X+0 Y+25 RL F300 M3 8 L X+25 Y+30 9 CT X+45 Y+20 10 L Y+0 Der CT-Satz und das zuvor programmierte Konturelement sollten beide Koordinaten der Ebene enthalten, in der der Kreisbogen ausgeführt wird! HEIDENHAIN iTNC 530...
Seite 200: Beispiel: Geradenbewegung Und Fasen Kartesisch
Beispiel: Geradenbewegung und Fasen kartesisch 0 BEGIN PGM LINEAR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition für grafische Simulation der Bearbeitung 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+10 Werkzeug-Definition im Programm 4 TOOL CALL 1 Z S4000 Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl 5 L Z+250 R0 FMAX...
Seite 201: Beispiel: Kreisbewegung Kartesisch
Punkt 4 anfahren: Endpunkt des Kreises mit CR, Radius 30 mm 13 L X+95 Punkt 5 anfahren 14 L X+95 Y+40 Punkt 6 anfahren 15 CT X+40 Y+5 Punkt 7 anfahren: Endpunkt des Kreises, Kreisbogen mit tangentia- lem Anschluss an Punkt 6, TNC berechnet den Radius selbst HEIDENHAIN iTNC 530...
Seite 202 16 L X+5 Letzten Konturpunkt 1 anfahren 17 DEP LCT X-20 Y-20 R5 F1000 Kontur verlassen auf einer Kreisbahn mit tangentialem Anschluss 18 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 19 END PGM CIRCULAR MM 6 Programmieren: Konturen programmieren...
Seite 203: Beispiel: Vollkreis Kartesisch
Anschluss 10 C X+0 DR- Kreisendpunkt (=Kreisstartpunkt) anfahren 11 DEP LCT X-40 Y+50 R5 F1000 Kontur verlassen auf einer Kreisbahn mit tangentialem Anschluss 12 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 13 END PGM C-CC MM HEIDENHAIN iTNC 530...
Seite 204: Bahnbewegungen - Polarkoordinaten
6.5 Bahnbewegungen – Polarkoordinaten Übersicht Mit Polarkoordinaten legen Sie eine Position über einen Winkel PA und einen Abstand PR zu einem zuvor definierten Pol CC fest (siehe „Grundlagen”, Seite 212). Polarkoordinaten setzen Sie vorteilhaft ein bei: Positionen auf Kreisbögen Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen Übersicht der Bahnfunktion mit Polarkoordinaten Funktion Bahnfunktionstaste...
Seite 205: Polarkoordinaten-Ursprung: Pol Cc
Keine Koordinaten eingeben. Den Pol CC festle- gen, bevor Sie Polarkoordinaten programmieren. Pol CC nur in rechtwinkligen Koordinaten programmie- ren. Der Pol CC ist solange wirksam, bis Sie einen neuen Pol CC festlegen. NC-Beispielsätze 12 CC X+45 Y+25 HEIDENHAIN iTNC 530...
Seite 206: Kreisbahn Cp Um Pol Cc
Gerade LP Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des vor- angegangenen Satzes. Polarkoordinaten-Radius PR: Abstand des Geraden- Endpunkts zum Pol CC eingeben 60° Polarkoordinaten-Winkel PA: Winkelposition des 60°...
Seite 207: Kreisbahn Ctp Mit Tangentialem Anschluss
Gewinde-Anfang und -ende Gesamthöhe h Steigung P x Anzahl der Gänge n Inkrementaler Anzahl der Gänge x 360° + Winkel für Gesamtwinkel IPA Gewinde-Anfang + Winkel für Gangüberlauf Anfangskoordinate Z Steigung P x (Gewindegänge + Gangüberlauf am Gewinde-Anfang) HEIDENHAIN iTNC 530...
Seite 208 Form der Schraubenlinie Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn und Radiuskorrektur für bestimmte Bahnformen. Arbeits- Radius- Innengewinde Drehsinn richtung korrektur rechtsgängig linksgängig DR– rechtsgängig Z– DR– linksgängig Z– Außengewinde rechtsgängig linksgängig DR– rechtsgängig Z– DR– linksgängig Z– Schraubenlinie programmieren Geben Sie Drehsinn DR und den inkrementalen Gesamt- winkel IPA mit gleichem Vorzeichen ein, sonst kann das Werkzeug in einer falschen Bahn fahren.
Seite 209: Beispiel: Geradenbewegung Polar
14 LP PA-120 Punkt 1 anfahren 15 LP PA+180 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 16 DEP PLCT PR+60 PA+180 R5 F1000 Werkzeug freifahren, Programm-Ende 17 L Z+250 R0 FMAX M2 18 END PGM LINEARPO MM HEIDENHAIN iTNC 530...
Seite 210: Beispiel: Helix
Beispiel: Helix 0 BEGIN PGM HELIX MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+5 Werkzeug-Definition 4 TOOL CALL 1 Z S1400 Werkzeug-Aufruf 5 L Z+250 R0 FMAX Werkzeug freifahren 6 L X+50 Y+50 R0 FMAX Werkzeug vorpositionieren...
Seite 211 9 APPR PCT PR+32 PA-180 CCA180 R+2 RL F100 Beginn der Programmteil-Wiederholung 10 LBL 1 11 CP IPA+360 IZ+1.5 DR+ F200 Steigung direkt als IZ-Wert eingeben 12 CALL LBL 1 REP 24 Anzahl der Wiederholungen (Gänge) 13 DEP CT CCA180 R+2 HEIDENHAIN iTNC 530...
Seite 212: Bahnbewegungen - Freie Kontur-Programmierung Fk
6.6 Bahnbewegungen – Freie Kontur-Programmierung FK Grundlagen Werkstückzeichnungen, die nicht NC-gerecht bemaßt sind, enthalten oft Koordinaten-Angaben, die Sie nicht über die grauen Dialog-Tasten eingeben können. So können z.B. bekannte Koordinaten auf dem Konturelement oder in der Nähe lie- gen, Koordinaten-Angaben sich auf ein anderes Konturelement beziehen oder Richtungsangaben und Angaben zum Konturverlauf bekannt sein.
Seite 213: Grafik Der Fk-Programmierung
FK-Programme für TNC 4xx erstellen: Damit eine TNC 4xx FK-Programme einlesen kann, die auf einer iTNC 530 erstellt wurden, muss die Reihenfolge der einzelnen FK-Elemente innerhalb eines Satzes so definiert sein, wie diese in der Softkey-Leiste angeordnet sind. Grafik der FK-Programmierung Um die Grafik bei der FK-Programmierung nutzen zu kön-...
Seite 214: Fk-Programme Umwandeln In Klartext-Dialog-Programme
Wenn Sie eine grün dargestellte Kontur noch nicht festlegen wollen, dann drücken Sie den Softkey AUSWAHL BEENDEN, um den FK-Dia- log fortzuführen. Die grün dargestellten Konturelemente sollten Sie so früh wie möglich mit LÖSUNG WÄHLEN festlegen, um die Mehrdeutigkeit für die nachfolgenden Konturelemente einzuschränken.
Seite 215: Fk-Dialog Eröffnen
TNC weitere Softkey-Leisten, mit denen Sie bekannte Koor- dinaten eingeben, Richtungsangaben und Angaben zum Konturverlauf machen können. FK-Element Softkey Gerade mit tangentialem Anschluss Gerade ohne tangentialen Anschluss Kreisbogen mit tangentialem Anschluss Kreisbogen ohne tangentialen Anschluss Pol für FK-Programmierung HEIDENHAIN iTNC 530...
Seite 216: Geraden Frei Programmieren
Geraden frei programmieren Gerade ohne tangentialem Anschluss Softkeys zur Freien Kontur-Programmierung anzei- gen: Taste FK drücken Dialog für freie Gerade eröffnen: Softkey FL drücken. Die TNC zeigt weitere Softkeys Über diese Softkeys alle bekannten Angaben in den Satz eingeben. Die FK-Grafik zeigt die programmierte Kontur rot, bis die Angaben ausreichen.
Seite 217: Eingabemöglichkeiten
Länge der Geraden Anstiegswinkel der Geraden Sehnenlänge LEN des Kreisbogenabschnitts Anstiegswinkel AN der Eintrittstangente Mittelpunktswinkel des Kreisbogenabschnitts NC-Beispielsätze 27 FLT X+25 LEN 12.5 AN+35 RL F200 28 FC DR+ R6 LEN 10 A-45 29 FCT DR- R15 LEN 15 HEIDENHAIN iTNC 530...
Seite 218 Kreismittelpunkt CC, Radius und Drehsinn im FC-/FCT-Satz Für frei programmierte Kreisbahnen berechnet die TNC aus Ihren Angaben einen Kreismittelpunkt. Damit können Sie auch mit der FK- Programmierung einen Vollkreis in einem Satz programmieren. Wenn Sie den Kreismittelpunkt in Polarkoordinaten definieren wollen, müssen Sie den Pol anstelle mit CC mit der Funktion FPOL definieren.
Seite 219 CLSD geben Sie zusätzlich zu einer anderen Konturangabe im ersten und letzten Satz eines FK-Abschnitts ein. Konturanfang: CLSD+ CLSD+ Konturende: CLSD– NC-Beispielsätze 12 L X+5 Y+35 RL F500 M3 13 FC DR- R15 CLSD+ CCX+20 CCY+35 CLSD– 17 FCT DR- R+15 CLSD- HEIDENHAIN iTNC 530...
Seite 220 Hilfspunkte Sowohl für freie Geraden als auch für freie Kreisbahnen können Sie Koordinaten für Hilfspunkte auf oder neben der Kontur eingeben. Hilfspunkte auf einer Kontur 60.071 Die Hilfspunkte befinden sich direkt auf der Geraden bzw. auf der Ver- längerung der Geraden oder direkt auf der Kreisbahn. 70°...
Seite 221: Relativ-Bezüge
Rechtwinklige Koordinaten bezogen auf Satz N Polarkoordinaten bezogen auf Satz N NC-Beispielsätze 12 FPOL X+10 Y+10 13 FL PR+20 PA+20 14 FL AH+45 15 FCT IX+20 DR- R20 CCA+90 RX 13 16 FL IPR+35 FA+0 RPR 13 HEIDENHAIN iTNC 530...
Seite 222 Relativbezug auf Satz N: Richtung und Abstand des Konturelements Bekannte Angaben Softkey Winkel zwischen Gerade und anderem Konturele- ment bzw. zwischen Kreisbogen-Eintrittstangente und anderem Konturelement Gerade parallel zu anderem Konturelement 220° 95° Abstand der Geraden zu parallelem Konturelement 15° 105° NC-Beispielsätze 17 FL LEN 20 AH+15 18 FL AN+105 LEN 12.5...
Seite 223: Beispiel: Fk-Programmierung
15 FCT DR- R18 CLSD- CCX+20 CCY+30 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 16 DEP CT CCA90 R+5 F1000 17 L X-30 Y+0 R0 FMAX Werkzeug freifahren, Programm-Ende 18 L Z+250 R0 FMAX M2 19 END PGM FK1 MM HEIDENHAIN iTNC 530...
Seite 224 Beispiel: FK-Programmierung 2 60° 0 BEGIN PGM FK2 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+2 Werkzeug-Definition 4 TOOL CALL 1 Z S4000 Werkzeug-Aufruf 5 L Z+250 R0 FMAX Werkzeug freifahren 6 L X+30 Y+30 R0 FMAX Werkzeug vorpositionieren...
Seite 225 18 FC X+0 DR- R30 CCX+30 CCY+30 19 FSELECT 2 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 20 DEP LCT X+30 Y+30 R5 Werkzeug freifahren, Programm-Ende 21 L Z+250 R0 FMAX M2 22 END PGM FK2 MM HEIDENHAIN iTNC 530...
Seite 226 Beispiel: FK-Programmierung 3 0 BEGIN PGM FK3 MM 1 BLK FORM 0.1 Z X-45 Y-45 Z-20 Rohteil-Definition 2 BLK FORM 0.2 X+120 Y+70 Z+0 3 TOOL DEF 1 L+0 R+3 Werkzeug-Definition 4 TOOL CALL 1 Z S4500 Werkzeug-Aufruf 5 L Z+250 R0 FMAX Werkzeug freifahren 6 L X-70 Y+0 R0 FMAX Werkzeug vorpositionieren...
Seite 227 29 FCT Y+0 DR- R40 CCX+0 CCY+0 30 FSELECT 4 31 DEP CT CCA90 R+5 F1000 Kontur verlassen auf einem Kreis mit tangentialem Anschluss 32 L X-70 R0 FMAX 33 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 34 END PGM FK3 MM HEIDENHAIN iTNC 530...
Seite 228: Anwendung
6.7 Bahnbewegungen – Spline- Interpolation (Software- Option 2) Anwendung Konturen, die in einem CAD-System als Splines beschrieben sind, kön- nen Sie direkt zur TNC übertragen und abarbeiten. Die TNC verfügt über einen Spline-Interpolator, mit dem Polynome dritten Grades in zwei, drei, vier oder fünf Achsen abgearbeitet werden können. Spline-Sätze können Sie in der TNC nicht editieren.
Seite 229 Der Spline-Anfangspunkt darf vom Endpunkt der Vorgän- gerkontur maximal 1µm abweichen. Bei größeren Abwei- chungen gibt die TNC eine Fehlermeldung aus. Eingabebereiche Spline-Endpunkt: -99 999,9999 bis +99 999,9999 Spline-Parameter K: -9,99999999 bis +9,99999999 Exponent für Spline-Parameter K: -255 bis +255 (ganzzahliger Wert) HEIDENHAIN iTNC 530...
Seite 231: Programmieren: Zusatz-Funktionen
Programmieren: Zusatz-Funktionen...
Seite 232: Zusatz-Funktionen M Und Stop Eingeben
7.1 Zusatz-Funktionen M und STOP eingeben Grundlagen Mit den Zusatz-Funktionen der TNC – auch M-Funktionen genannt – steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spin- deldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs Der Maschinenhersteller kann Zusatz-Funktionen freige- ben, die nicht in diesem Handbuch beschrieben sind.
Seite 233: Übersicht
Spindel EIN im Uhrzeigersinn Spindel EIN gegen den Uhrzeigersinn Spindel HALT Werkzeugwechsel Spindel HALT Programmlauf HALT (abhängig von Maschinen-Parameter 7440) Kühlmittel EIN Kühlmittel AUS Spindel EIN im Uhrzeigersinn Kühlmittel EIN Spindel EIN gegen den Uhrzeigersinn Kühlmittel ein wie M02 HEIDENHAIN iTNC 530...
Seite 234: Maschinenbezogene Koordinaten Programmieren
7.3 Zusatz-Funktionen für Koordinatenangaben Maschinenbezogene Koordinaten programmieren: M91/M92 Maßstab-Nullpunkt Auf dem Maßstab legt eine Referenzmarke die Position des Maßstab- Nullpunkts fest. Maschinen-Nullpunkt Den Maschinen-Nullpunkt benötigen Sie, um X (Z,Y) Verfahrbereichs-Begrenzungen (Software-Endschalter) zu setzen maschinenfeste Positionen (z.B. Werkzeugwechsel-Position) anzu- fahren einen Werkstück-Bezugspunkt zu setzen Der Maschinenhersteller gibt für jede Achse den Abstand des Maschi- nen-Nullpunkts vom Maßstab-Nullpunkt in einen Maschinen-Parame- ter ein.
Seite 235 M91/M92 in der Betriebsart Programm-Test Um M91/M92-Bewegungen auch grafisch simulieren zu können, müs- sen Sie die Arbeitsraum-Überwachung aktivieren und das Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen lassen, siehe „Roh- teil im Arbeitsraum darstellen”, Seite 594. HEIDENHAIN iTNC 530...
Seite 236: Zuletzt Gesetzten Bezugspunkt Aktivieren: M104
Zuletzt gesetzten Bezugspunkt aktivieren: M104 Funktion Beim Abarbeiten von Paletten-Tabellen überschreibt die TNC ggf. den zuletzt von Ihnen gesetzten Bezugspunkt mit Werten aus der Palet- ten-Tabelle. Mit der Funktion M104 aktivieren Sie wieder den zuletzt von Ihnen gesetzten Bezugspunkt. Wirkung M104 wirkt nur in den Programm-Sätzen, in denen M104 program- miert ist.
Seite 237: Ecken Verschleifen: M90
Oberfläche wird glatter. Zusätzlich verringert sich die Bearbeitungs- zeit. Siehe Bild rechts Mitte. Anwendungsbeispiel: Flächen aus kurzen Geradenstücken. Wirkung M90 wirkt nur in dem Programmsatz, in dem M90 programmiert ist. M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand muss angewählt sein. HEIDENHAIN iTNC 530...
Seite 238: Definierten Rundungskreis Zwischen Geradenstücken Einfügen: M112
Kompatibilität Aus Kompatibilitätsgründen ist die Funktion M112 weiterhin verfüg- bar. Um die Toleranz beim schnellen Konturfräsen festzulegen, emp- fiehlt HEIDENHAIN jedoch die Verwendung des Zyklus TOLERANZ, siehe „Sonder-Zyklen”, Seite 448. Punkte beim Abarbeiten von nicht korrigierten Geradensätzen nicht berücksichtigen: M124 Standardverhalten Die TNC arbeitet alle Geradensätze ab, die im aktiven Programm ein-...
Seite 239: Kleine Konturstufen Bearbeiten: M97
Innenecken – und fährt das Werkzeug über diesen Punkt. Programmieren Sie M97 in dem Satz, in dem der Außeneckpunkt fest- gelegt ist. Anstelle M97 sollten Sie die wesentlich leistungsfähigere Funktion M120 LA verwenden (siehe „Radiuskorrigierte Kontur vorausberechnen (LOOK AHEAD): M120” auf Seite 244)! HEIDENHAIN iTNC 530...
Seite 240 Wirkung M97 wirkt nur in dem Programmsatz, in dem M97 programmiert ist. Die Konturecke wird mit M97 nur unvollständig bearbeitet. Eventuell müssen Sie die Konturecke mit einem kleineren Werkzeug nachbearbeiten. NC-Beispielsätze Großer Werkzeug-Radius 5 TOOL DEF L ... R+20 Konturpunkt 13 anfahren 13 L X...
Seite 241: Offene Konturecken Vollständig Bearbeiten: M98
M98 wirkt nur in den Programmsätzen, in denen M98 programmiert ist. M98 wird wirksam am Satz-Ende. NC-Beispielsätze Nacheinander Konturpunkte 10, 11 und 12 anfahren: 10 L X... Y... RL F 11 L X... IY... M98 12 L IX+ ... HEIDENHAIN iTNC 530...
Seite 242: Vorschubfaktor Für Eintauchbewegungen: M103
Vorschubfaktor für Eintauchbewegungen: M103 Standardverhalten Die TNC fährt das Werkzeug unabhängig von der Bewegungsrichtung mit dem zuletzt programmierten Vorschub. Verhalten mit M103 Die TNC reduziert den Bahnvorschub, wenn das Werkzeug in negati- ver Richtung der Werkzeugachse fährt. Der Vorschub beim Eintau- chen FZMAX wird errechnet aus dem zuletzt programmierten Vor- schub FPROG und einem Faktor F%: FZMAX = FPROG x F%...
Seite 243: Vorschub In Millimeter/Spindel-Umdrehung
Programm festgelegten Vorschub F in Millimeter/Spindel- Umdrehung. Wenn Sie die Drehzahl über den Spindel-Override verän- dern, passt die TNC den Vorschub automatisch an. Wirkung M136 wird wirksam am Satz-Anfang. M136 heben Sie auf, indem Sie M137 programmieren. HEIDENHAIN iTNC 530...
Seite 244: Vorschubgeschwindigkeit Bei Kreisbögen
Vorschubgeschwindigkeit bei Kreisbögen: M109/M110/M111 Standardverhalten Die TNC bezieht die programmierte Vorschubgeschwindigkeit auf die Werkzeug-Mittelpunktsbahn. Verhalten bei Kreisbögen mit M109 Die TNC hält bei Innen- und Außenbearbeitungen den Vorschub von Kreisbögen an der Werkzeug-Schneide konstant. Verhalten bei Kreisbögen mit M110 Die TNC hält den Vorschub bei Kreisbögen ausschließlich bei einer Innenbearbeitung konstant.
Seite 245 APPR LCT verwenden; der Satz mit APPR LCT darf nur Koordinaten der Bearbeitungsebene enthalten Wenn Sie die Kontur tangential verlassen, müssen Sie die Funktion DEP LCT verwenden; der Satz mit DEP LCT darf nur Koordinaten der Bearbeitungsebene enthalten HEIDENHAIN iTNC 530...
Seite 246: Handrad-Positionierung Während Des Programmlaufs Überlagern: M118
Handrad-Positionierung während des Programmlaufs überlagern: M118 Standardverhalten Die TNC fährt das Werkzeug in den Programmlauf-Betriebsarten wie im Bearbeitungs-Programm festgelegt. Verhalten mit M118 Mit M118 können Sie während des Programmlaufs manuelle Korrek- turen mit dem Handrad durchführen. Dazu programmieren Sie M118 und geben einen achsspezifischen Wert (Linearachse oder Dreh- achse) in mm ein.
Seite 247: Rückzug Von Der Kontur In Werkzeugachsen-Richtung: M140
Schwenkköpfen verfährt die TNC das Werkzeug dann im geschwenkten System. Mit der Funktion FN18: SYSREAD ID230 NR6 können Sie den Abstand von der aktuellen Position zur Verfahrbereichs- grenze der positiven Werkzeugachse ermitteln. Mit M140 MB MAX können Sie nur in positiver Richtung frei- fahren. HEIDENHAIN iTNC 530...
Seite 248: Tastsystem-Überwachung Unterdrücken: M141
Tastsystem-Überwachung unterdrücken: M141 Standardverhalten Die TNC gibt bei ausgelenktem Taststift eine Fehlermeldung aus, sobald Sie eine Maschinenachse verfahren wollen. Verhalten mit M141 Die TNC verfährt die Maschinenachsen auch dann, wenn das Tastsy- stem ausgelenkt ist. Diese Funktion ist erforderlich, wenn Sie einen eigenen Messzyklus in Verbindung mit dem Messzyklus 3 schreiben, um das Tastsystem nach dem Auslenken mit einem Positioniersatz wieder freizufahren.
Seite 249: Modale Programminformationen Löschen: M142
Verhalten mit M143 Die TNC löscht eine programmierte Grunddrehung im NC-Programm. Die Funktion M143 ist bei einem Satzvorlauf nicht erlaubt. Wirkung M143 wirkt nur in dem Programmsatz, in dem M143 programmiert ist. M143 wird wirksam am Satz-Anfang. HEIDENHAIN iTNC 530...
Seite 250: Werkzeug Bei Nc-Stop Automatisch Von Der Kontur Abheben: M148
Werkzeug bei NC-Stop automatisch von der Kontur abheben: M148 Standardverhalten Die TNC stoppt bei einem NC-Stop alle Verfahrbewegungen. Das Werkzeug bleibt am Unterbrechungspunkt stehen. Verhalten mit M148 Die Funktion M148 muss vom Maschinenhersteller freige- geben sein. Die TNC fährt das Werkzeug um 0.1 mm in Richtung der Werkzeug- Achse von der Kontur zurück, wenn Sie in der Werkzeug-Tabelle in der Spalte LIFTOFF für das aktive Werkzeug den Parameter Y gesetzt haben (siehe „Werkzeug-Tabelle: Standard Werkzeug-Daten”...
Seite 251: Endschaltermeldung Unterdrücken: M150
M150-Statz programmierte Position ggf. erheblich verän- dern kann! M150 wirkt auch auf Verfahrbereichsgrenzen, die Sie über die MOD-Funktion definiert haben. Wirkung M150 wirkt nur in dem Programmsatz, in dem M150 programmiert ist. M150 wird wirksam am Satz-Anfang. HEIDENHAIN iTNC 530...
Seite 252: Vorschub In Mm/Min Bei Drehachsen A, B, C
7.5 Zusatz-Funktionen für Drehachsen Vorschub in mm/min bei Drehachsen A, B, C: M116 (Software-Option 1) Standardverhalten Die TNC interpretiert den programmierten Vorschub bei einer Dreh- achse in Grad/min. Der Bahnvorschub ist also abhängig von der Entfer- nung des Werkzeug-Mittelpunktes zum Drehachsen-Zentrum. Je größer diese Entfernung wird, desto größer wird der Bahnvor- schub.
Seite 253: Drehachsen Wegoptimiert Fahren: M126
Mit M126 fährt die TNC eine Drehachse, deren Anzeige auf Werte unter 360° reduziert ist, auf kurzem Weg. Beispiele: Ist-Position Soll-Position Fahrweg 350° 10° +20° 10° 340° –30° Wirkung M126 wird wirksam am Satzanfang. M126 setzen Sie mit M127 zurück; am Programm-Ende wird M126 ebenfalls unwirksam. HEIDENHAIN iTNC 530...
Seite 254 Anzeige der Drehachse auf Wert unter 360° reduzieren: M94 Standardverhalten Die TNC fährt das Werkzeug vom aktuellen Winkelwert auf den pro- grammierten Winkelwert. Beispiel: Aktueller Winkelwert: 538° Programmierter Winkelwert: 180° Tatsächlicher Fahrweg: –358° Verhalten mit M94 Die TNC reduziert am Satzanfang den aktuellen Winkelwert auf einen Wert unter 360°...
Seite 255: Automatische Korrektur Der Maschinengeometrie Beim Arbeiten Mit Schwenkachsen: M114 (Software-Option 2)
Bearbeitungs-Programm danach an der Unterbrechungs- stelle fortführen. Die TNC berücksichtigt bei aktivem M114 automatisch die neue Stellung der Schwenkachse. Um die Stellung der Schwenkachse mit dem Handrad während des Programmlaufs zu ändern, benutzen Sie M118 in Verbindung mit M128. HEIDENHAIN iTNC 530...
Seite 256: Position Der Werkzeugspitze Beim Positionieren Von Schwenkachsen Beibehalten (Tcpm): M128
Wirkung M114 wird wirksam am Satz-Anfang, M115 am Satz-Ende. M114 wirkt nicht bei aktiver Werkzeug-Radiuskorrektur. M114 setzen Sie mit M115 zurück. Am Programm-Ende wird M114 ebenfalls unwirksam. Position der Werkzeugspitze beim Positionieren von Schwenkachsen beibehalten (TCPM): M128 (Software-Option 2) Standardverhalten Die TNC fährt das Werkzeug auf die im Bearbeitungs-Programm fest- gelegten Positionen.
Seite 257 M128 setzen Sie mit M129 zurück. Wenn Sie in einer Programmlauf- Betriebsart ein neues Programm wählen, setzt die TNC M128 ebenfalls zurück. NC-Beispielsätze Ausgleichsbewegungen mit einem Vorschub von 1000 mm/min durchführen: L X+0 Y+38.5 IB-15 RL F125 M128 F1000 HEIDENHAIN iTNC 530...
Seite 258: Genauhalt An Ecken Mit Nicht Tangentialen Übergängen: M134
Genauhalt an Ecken mit nicht tangentialen Übergängen: M134 Standardverhalten Die TNC verfährt das Werkzeug bei Positionierungen mit Drehachsen so, dass an nicht tangentialen Konturübergängen ein Übergangsele- ment eingefügt wird. Der Konturübergang ist abhängig von der Beschleunigung, dem Ruck und der festgelegten Toleranz der Kontur- abweichung.
Seite 259: Berücksichtigung Der Maschinen-Kinematik In Ist/Soll-Positionen Am Satzende: M144
M144 heben Sie auf, indem Sie M145 programmieren. Die Maschinengeometrie muss vom Maschinenhersteller in den Maschinen-Parametern 7502 und folgenden festge- legt sein.Der Maschinenhersteller legt die Wirkungsweise in den Automatik-Betriebsarten und manuellen Betriebsar- ten fest. Beachten Sie Ihr Maschinenhandbuch. HEIDENHAIN iTNC 530...
Seite 260: Zusatz-Funktionen Für Laser-Schneidmaschinen
7.6 Zusatz-Funktionen für Laser- Schneidmaschinen Prinzip Zum Steuern der Laserleistung gibt die TNC über den S-Analog-Aus- gang Spannungswerte aus. Mit den M-Funktionen M200 bis M204 können Sie während des Programmlaufs die Laserleistung beeinflus- sen. Zusatz-Funktionen für Laser-Schneidmaschinen eingeben Wenn Sie in einem Positionier-Satz eine M-Funktion für Laser- Schneidmaschinen eingeben, dann führt die TNC den Dialog fort und erfragt die jeweiligen Parameter der Zusatz-Funktion.
Seite 261: Spannung Als Funktion Der Geschwindigkeit
Die TNC gibt eine programmierte Spannung als Puls mit einer pro- grammierten Dauer TIME aus. Eingabebereich Spannung V: 0 bis 9.999 Volt Zeit TIME: 0 bis 1.999 Sekunden Wirkung M204 wirkt solange bis über M200, M201, M202, M203 oder M204 eine neue Spannung ausgegeben wird. HEIDENHAIN iTNC 530...
Seite 263: Programmieren: Zyklen
Programmieren: Zyklen...
Seite 264: Mit Zyklen Arbeiten
Programm-Test durchführen (siehe „Pro- gramm-Test” auf Seite 560)! Maschinenspezifische Zyklen An vielen Maschinen stehen Zyklen zur Verfügung, die von Ihrem Maschinenhersteller zusätzlich zu den HEIDENHAIN-Zyklen in die TNC implementiert werden. Hierfür steht ein separater Zyklen-Nummern- kreis zur Verfügung: Zyklen 300 bis 399 Maschinensprezifische Zyklen, die über die Taste CYCLE DEF zu...
Seite 265: Zyklus Definieren Über Softkeys
Taste ENT. Die TNC eröffnet dann den Zyklus-Dialog wie zuvor beschrieben NC-Beispielsätze 7 CYCL DEF 200 BOHREN Q200=2 ;SICHERHEITS-ABST. Q201=3 ;TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q202=5 ;ZUSTELL-TIEFE Q210=0 ;VERWEILZEIT OBEN Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q211=0.25 ;VERWEILZEIT UNTEN HEIDENHAIN iTNC 530...
Seite 266 Zyklus-Gruppe Softkey Zyklen zum Tiefbohren, Reiben, Ausdrehen, Senken, Gewindebohren, Gewindeschneiden und Gewindefrä- Zyklen zum Fräsen von Taschen, Zapfen und Nuten Zyklen zur Herstellung von Punktemustern, z.B. Loch- kreis od. Lochfläche SL-Zyklen (Subcontur-List), mit denen aufwendigere Konturen konturparallel bearbeitet werden, die sich aus mehreren überlagerten Teilkonturen zusammen- setzen, Zylindermantel-Interpolation Zyklen zum Abzeilen ebener oder in sich verwundener...
Seite 267: Zyklen Aufrufen
Taste END den Dialog beenden Zyklus-Aufruf mit CYCL CALL PAT Die Funktion CYCL CALL PAT ruft den zuletzt definierten Bearbeitungs- zyklus an allen Positionen auf, die in einer Punkte-Tabelle definiert sind (siehe „Punkte-Tabellen” auf Seite 270). HEIDENHAIN iTNC 530...
Seite 268 Zyklus-Aufruf mit CYCL CALL POS Die Funktion CYCL CALL POS ruft den zuletzt definierten Bearbeitungs- zyklus einmal auf. Startpunkt des Zyklus ist die Position, die Sie im CYCL CALL POS-Satz definiert haben. Die TNC fährt die im CYCL CALL POS-Satz angegebene Position mit Positionierlogik an: Ist die aktuelle Werkzeugposition in der Werkzeugachse größer als die Oberkante des Werkstücks (Q203), dann positioniert die TNC...
Seite 269: Arbeiten Mit Zusatzachsen U/V/W
Bei den Zyklen 5 (KREISTASCHE), 251 (RECHTECKTASCHE), 252 (KREISTASCHE), 253 (NUT) und 254 (RUNDE NUT) arbeitet die TNC den Zyklus in den Achsen ab, die Sie im letzten Positioniersatz vor dem jeweiligen Zyklus-Aufruf programmiert haben. Bei aktiver Werkzeugachse Z sind folgende Kombinationen zulässig: HEIDENHAIN iTNC 530...
Seite 270: Anwendung
8.2 Punkte-Tabellen Anwendung Wenn Sie einen Zyklus, bzw. mehrere Zyklen hintereinander, auf einem unregelmäßigen Punktemuster abarbeiten wollen, dann erstel- len Sie Punkte-Tabellen. Wenn Sie Bohrzyklen verwenden, entsprechen die Koordinaten der Bearbeitungsebene in der Punkte-Tabelle den Koordinaten der Boh- rungs-Mittelpunkte. Setzen Sie Fräszyklen ein, entsprechen die Koor- dinaten der Bearbeitungsebene in der Punkte-Tabelle den Startpunkt- Koordinaten des jeweiligen Zyklus (z.B.
Seite 271: Einzelne Punkte Für Die Bearbeitung Ausblenden
Zeile definierten Punkt so kennzeichnen, das dieser für die Bear- beitung wahlweise ausgeblendet wird (siehe „Sätze überspringen” auf Seite 571). Punkt in der Tabelle wählen, der ausgeblendet wer- den soll Spalte FADE wählen Ausblenden aktivieren, oder Ausblenden deaktivieren HEIDENHAIN iTNC 530...
Seite 272: Punkte-Tabelle Im Programm Wählen
Punkte-Tabelle im Programm wählen In der Betriebsart Programm-Einspeichern/Editieren das Programm wählen, für das die Punkte-Tabelle aktiviert werden soll: Funktion zur Auswahl der Punkte-Tabelle aufrufen: Taste PGM CALL drücken Softkey PUNKTE-TABELLE drücken Name der Punkte-Tabelle eingeben, mit Taste END bestätigen. Wenn die Punkte-Tabelle nicht im selben Verzeichnis gespeichert ist wie das NC-Programm, dann müssen Sie den kompletten Pfadnamen einge- NC-Beispielsatz...
Seite 273: Zyklus In Verbindung Mit Punkte-Tabellen Aufrufen
Spindelachsen-Koordinate beim Zyklus-Aufruf, oder den Wert aus dem Zyklus-Parameter Q204, je nach dem, welcher größer ist. Wenn Sie beim Vorpositionieren in der Spindelachse mit reduziertem Vorschub fahren wollen, verwenden Sie die Zusatz-Funktion M103 (siehe „Vorschubfaktor für Eintauchbewegungen: M103” auf Seite 242). HEIDENHAIN iTNC 530...
Seite 274 Wirkungsweise der Punkte-Tabellen mit SL-Zyklen und Zyklus 12 Die TNC interpretiert die Punkte als zusätzliche Nullpunkt-Verschie- bung. Wirkungsweise der Punkte-Tabellen mit Zyklen 200 bis 208 und 262 bis 267 Die TNC interpretiert die Punkte der Bearbeitungsebene als Koordina- ten des Bohrungs-Mittelpunktes. Wenn Sie die in der Punkte-Tabelle definierte Koordinate in der Spindel-Achse als Startpunkt-Koordinate nutzen wollen, müssen Sie die Werkstück-Oberkante (Q203) mit 0 definieren.
Seite 275: Zyklen Zum Bohren, Gewindebohren Und Gewindefräsen
Mit automatischer Vorpositionierung, 2. Sicherheits- Abstand 206 GEWINDEBOHREN NEU Mit Ausgleichsfutter, mit automatischer Vorpositionie- rung, 2. Sicherheits-Abstand 207 GEWINDEBOHREN GS NEU Ohne Ausgleichsfutter, mit automatischer Vorpositio- nierung, 2. Sicherheits-Abstand 209 GEWINDEBOHREN SPANBRUCH Ohne Ausgleichsfutter, mit automatischer Vorpositio- nierung, 2. Sicherheits-Abstand; Spanbruch HEIDENHAIN iTNC 530...
Seite 276 Zyklus Softkey 262 GEWINDEFRAESEN Zyklus zum Fräsen eines Gewindes ins vorgebohrte Material 263 SENKGEWINDEFRAESEN Zyklus zum Fräsen eines Gewindes ins vorgebohrte Material mit Herstellung einer Senkfase 264 BOHRGEWINDEFRAESEN Zyklus zum Bohren ins volle Material und anschließen- dem Fräsen des Gewindes mit einem Werkzeug 265 HELIX-BOHRGEWINDEFRAESEN Zyklus zum Fräsen des Gewindes ins volle Material 267 AUSSENGEWINDE FRAESEN...
Seite 277: Zentrieren (Zyklus 240)
(Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebenem Durchmesser bzw. bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werkzeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits- Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 278 Beispiel: NC-Sätze Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche; Wert posi- 10 L Z+100 R0 FMAX tiv eingeben 11 CYCL DEF 240 ZENTRIEREN Auswahl Tiefe/Durchmesser (0/1) Q343: Auswahl, ob auf eingegebenen Durchmesser oder auf eingege- Q200=2 ;SICHERHEITS-ABST. bene Tiefe zentriert werden soll. Wenn auf eingege- benen Durchmesser zentriert werden soll, müssen Q343=1 ;AUSWAHL TIEFE/DURCHM.
Seite 279 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 280 Beispiel: NC-Sätze Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche; Wert posi- 10 L Z+100 R0 FMAX tiv eingeben 11 CYCL DEF 200 BOHREN Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Bohrungsgrund (Spitze des Bohrkegels) Q200=2 ;SICHERHEITS-ABST. Vorschub Tiefenzustellung Q206: Verfahrgeschwin- Q201=-15 ;TIEFE digkeit des Werkzeugs beim Bohren in mm/min...
Seite 281 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 282 Beispiel: NC-Sätze Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche 10 L Z+100 R0 FMAX Tiefe Q201 (inkremental): Abstand Werkstück-Ober- 11 CYCL DEF 201 REIBEN fläche – Bohrungsgrund Q200=2 ;SICHERHEITS-ABST. Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Reiben in mm/min Q201=-15 ;TIEFE Verweilzeit unten Q211: Zeit in Sekunden, die das...
Seite 283: Ausdrehen (Zyklus 202)
(Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 284 Beispiel: Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche 10 L Z+100 R0 FMAX Tiefe Q201 (inkremental): Abstand Werkstück-Ober- 11 CYCL DEF 202 AUSDREHEN fläche – Bohrungsgrund Q200=2 ;SICHERHEITS-ABST. Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Ausdrehen in mm/min Q201=-15 ;TIEFE Verweilzeit unten Q211: Zeit in Sekunden, in der das Q206=100...
Seite 285: Universal-Bohren (Zyklus 203)
(Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 286 Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche Q206 Q208 Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Bohrungsgrund (Spitze des Bohrkegels) Vorschub Tiefenzustellung Q206: Verfahrgeschwin- Q210 digkeit des Werkzeugs beim Bohren in mm/min Q204 Q200 Zustell-Tiefe Q202 (inkremental): Maß, um welches Q203 das Werkzeug jeweils zugestellt wird.
Seite 287: Rueckwaerts-Senken (Zyklus 204)
Werkzeug-Länge so eingeben, dass nicht die Schneide, Q253 sondern die Unterkante der Bohrstange vermaßt ist. Die TNC berücksichtigt bei der Berechnung des Startpunk- Q251 tes der Senkung die Schneidenlänge der Bohrstange und die Materialstärke. Q252 Q255 Q254 Q214 HEIDENHAIN iTNC 530...
Seite 288 Beispiel: NC-Sätze Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche 11 CYCL DEF 204 RUECKWAERTS-SENKEN Tiefe Senkung Q249 (inkremental): Abstand Werk- Q200=2 ;SICHERHEITS-ABST. stück-Unterkante – Senkungsgrund. Positives Vorzei- chen stellt die Senkung in positiver Richtung der Spin- Q249=+5 ;TIEFE SENKUNG delachse her Q250=20 ;MATERIALSTAERKE Materialstärke Q250 (inkremental): Dicke des Werk-...
Seite 289 Wählen Sie die Freifahr-Richtung so, dass das Werk- zeug vom Bohrungsrand wegfährt. Winkel für Spindel-Orientierung Q336 (absolut): Winkel, auf den die TNC das Werkzeug vor dem Ein- tauchen und vor dem Herausfahren aus der Bohrung positioniert HEIDENHAIN iTNC 530...
Seite 290: Universal-Tiefbohren (Zyklus 205)
UNIVERSAL-TIEFBOHREN (Zyklus 205) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang FMAX auf den eingegebenen Sicherheits-Abstand über der Werk- stück-Oberfläche 2 Wenn ein vertiefter Startpunkt eingegeben, fährt die TNC mit dem definierten Positioniervorschub auf den Sicherheits-Abstand über den vertieften Startpunkt 3 Das Werkzeug bohrt mit dem eingegebenen Vorschub F bis zur ersten Zustell-Tiefe...
Seite 291 TNC das Werkzeug nach einem Rückzug aus der Boh- rung wieder auf die aktuelle Zustell-Tiefe fährt; Wert bei letzter Zustellung Wenn Sie Q258 ungleich Q259 eingeben, dann verändert die TNC den Vorhalteabstand zwischen der ersten und letzten Zustellung gleichmäßig. HEIDENHAIN iTNC 530...
Seite 292 Beispiel: NC-Sätze Bohrtiefe bis Spanbruch Q257 (inkremental): Zustel- lung, nach der die TNC einen Spanbruch durchführt. 11 CYCL DEF 205 UNIVERSAL-TIEFBOHREN Kein Spanbruch, wenn 0 eingegeben Q200=2 ;SICHERHEITS-ABST. Rückzug bei Spanbruch Q256 (inkremental): Wert, um die die TNC das Werkzeug beim Spanbrechen zurück- Q201=-80 ;TIEFE fährt...
Seite 293: Bohrfraesen (Zyklus 208)
(Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 294 Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeug-Unterkante – Werkstück-Oberfläche Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Bohrungsgrund Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Bohren auf der Schrau- benlinie in mm/min Zustellung pro Schraubenlinie Q334 (inkremental): Maß, um welches das Werkzeug auf einer Schrau- benlinie (=360°) jeweils zugestellt wird Beachten Sie, dass Ihr Werkzeug bei zu großer Zustellung sowohl sich selbst als auch das Werkstück beschädigt.
Seite 295: Gewindebohren Neu Mit Ausgleichsfutter (Zyklus 206)
(Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 296 Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze (Startposition) – Werkstück-Oberflä- che; Richtwert: 4x Gewindesteigung Bohrtiefe Q201 (Gewindelänge, inkremental): Abstand Werkstück-Oberfläche – Gewindeende Vorschub F Q206: Verfahrgeschwindigkeit des Werk- zeugs beim Gewindebohren Verweilzeit unten Q211: Wert zwischen 0 und 0,5 Sekunden eingeben, um ein Verkeilen des Werk- zeugs beim Rückzug zu vermeiden Koord.
Seite 297: Gewindebohren Ohne Ausgleichsfutter Gs
(Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 298 Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze (Startposition) – Werkstück-Oberflä- Bohrtiefe Q201 (inkremental): Abstand Werkstück- Oberfläche – Gewindeende Gewindesteigung Q239 Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde –= Linksgewinde Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann...
Seite 299 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 300 Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze (Startposition) – Werkstück-Oberflä- Gewindetiefe Q201 (inkremental): Abstand Werk- stück-Oberfläche – Gewindeende Gewindesteigung Q239 Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde –= Linksgewinde Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann...
Seite 301: Grundlagen Zum Gewindefräsen
Eingabeparametern bei rechtsdrehenden Werkzeugen. Innengewinde Steigung Fräsart Arbeitsrichtung rechtsgängig +1(RL) linksgängig – –1(RR) rechtsgängig –1(RR) Z– linksgängig – +1(RL) Z– Außengewinde Steigung Fräsart Arbeitsrichtung rechtsgängig +1(RL) Z– linksgängig – –1(RR) Z– rechtsgängig –1(RR) linksgängig – +1(RL) HEIDENHAIN iTNC 530...
Seite 302 Kollisionsgefahr! Programmieren Sie bei den Tiefenzustellungen immer die gleichen Vorzeichen, da die Zyklen mehrere Abläufe ent- halten, die voneinander unabhängig sind. Die Rangfolge nach welcher die Arbeitsrichtung entschieden wird, ist bei den jeweiligen Zyklen beschrieben. Wollen Sie z.B. einen Zyklus nur mit dem Senkvorgang wiederholen, so geben Sie bei der Gewindetiefe 0 ein, die Arbeitsrichtung wird dann über die Senktiefe bestimmt.
Seite 303 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 304 Soll-Durchmesser Q335: Gewindenenndurchmesser Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: + = Rechtsgewinde – = Linksgewinde Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund Nachsetzen Q355: Anzahl der Gewindegänge um die das Werkzeug versetzt wird (siehe Bild rechts unten): 0 = eine 360°...
Seite 305 Vorzeichen der Gewindesteigung und der Fräsart ergibt 9 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe- gung an den Gewindenenndurchmesser und fräst mit einer 360°- Schraubenlinienbewegung das Gewinde 10 Danach fährt das Werkzeug tangential von der Kontur zurück zum Startpunkt in der Bearbeitungsebene HEIDENHAIN iTNC 530...
Seite 306 11 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf den Sicherheits-Abstand oder – falls eingegeben – auf den 2. Sicherheits-Abstand Beachten Sie vor dem Programmieren Positionier-Satz auf den Startpunkt (Bohrungsmitte) der Bearbeitungsebene mit Radiuskorrektur R0 programmie- ren.
Seite 307 Sicherheits-Abstand Seite Q357 (inkremental): Abstand zwischen Werkzeugschneide und Bohrungs- wand Tiefe Stirnseitig Q358 (inkremental): Abstand zwi- schen Werkstück-Oberfläche und Werkzeugspitze beim stirnseitigen Senkvorgang Versatz Senken Stirnseite Q359 (inkremental): Abstand um den die TNC die Werkzeugmitte aus der Bohrungsmitte versetzt HEIDENHAIN iTNC 530...
Seite 308 Beispiel: NC-Sätze Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche 25 CYCL DEF 263 SENKGEWINDEFRAESEN 2. Sicherheits-Abstand Q204 (inkremental): Koordi- Q335=10 ;SOLL-DURCHMESSER nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen Q239=+1.5 ;STEIGUNG kann Q201=-16 ;GEWINDETIEFE Vorschub Senken Q254: Verfahrgeschwindigkeit des Q356=-20 ;SENKTIEFE Werkzeugs beim Senken in mm/min...
Seite 309 Vorzeichen der Gewindesteigung und der Fräsart ergibt 10 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe- gung an den Gewindenenndurchmesser und fräst mit einer 360°- Schraubenliniebewegung das Gewinde 11 Danach fährt das Werkzeug tangential von der Kontur zurück zum Startpunkt in der Bearbeitungsebene HEIDENHAIN iTNC 530...
Seite 310 12 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf den Sicherheits-Abstand oder – falls eingegeben – auf den 2. Sicherheits-Abstand Beachten Sie vor dem Programmieren Positionier-Satz auf den Startpunkt (Bohrungsmitte) der Bearbeitungsebene mit Radiuskorrektur R0 programmie- ren.
Seite 311 TNC das Werkzeug beim Spanbrechen zurück- fährt Tiefe Stirnseitig Q358 (inkremental): Abstand zwi- schen Werkstück-Oberfläche und Werkzeugspitze beim stirnseitigen Senkvorgang Versatz Senken Stirnseite Q359 (inkremental): Abstand um den die TNC die Werkzeugmitte aus der Bohrungsmitte versetzt HEIDENHAIN iTNC 530...
Seite 312 Beispiel: NC-Sätze Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeugspitze und Werkstück-Oberflä- 25 CYCL DEF 264 BOHRGEWINDEFRAESEN Q335=10 ;SOLL-DURCHMESSER Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche Q239=+1.5 ;STEIGUNG 2. Sicherheits-Abstand Q204 (inkremental): Koordi- Q201=-16 ;GEWINDETIEFE nate Spindelachse, in der keine Kollision zwischen Q356=-20 ;BOHRTIEFE Werkzeug und Werkstück (Spannmittel) erfolgen...
Seite 313 Falls Sie einen der Tiefenparameter mit 0 belegen, führt die TNC diesen Arbeitsschritt nicht aus. Die Fräsart (Gegen-/Gleichlauf) ist durch das Gewinde (Rechts-/Linksgewinde) und die Drehrichtung des Werk- zeugs bestimmt, da nur die Arbeitsrichtung von der Werk- stückoberfläche ins Teil hinein möglich ist. HEIDENHAIN iTNC 530...
Seite 314 Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe eine Fehlermel- dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! 8 Programmieren: Zyklen...
Seite 315 Versatz Senken Stirnseite Q359 (inkremental): Abstand um den die TNC die Werkzeugmitte aus der Bohrungsmitte versetzt Senkvorgang Q360: Ausführung der Fase 0 = vor der Gewindebearbeitung 1 = nach der Gewindebearbeitung Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeugspitze und Werkstück-Oberflä- HEIDENHAIN iTNC 530...
Seite 316 Beispiel: NC-Sätze Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche 25 CYCL DEF 265 HELIX-BOHRGEWINDEFR. 2. Sicherheits-Abstand Q204 (inkremental): Koordi- Q335=10 ;SOLL-DURCHMESSER nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen Q239=+1.5 ;STEIGUNG kann Q201=-16 ;GEWINDETIEFE Vorschub Senken Q254: Verfahrgeschwindigkeit des Q253=750 ;VORSCHUB VORPOS.
Seite 317: Aussengewinde-Fraesen (Zyklus 267)
Gewindenenndurchmesser 9 Abhängig vom Parameter Nachsetzen fräst das Werkzeug das Gewinde in einer, in mehreren versetzten oder in einer kontinuier- lichen Schraubenlinienbewegung 10 Danach fährt das Werkzeug tangential von der Kontur zurück zum Startpunkt in der Bearbeitungsebene HEIDENHAIN iTNC 530...
Seite 318 11 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf den Sicherheits-Abstand oder – falls eingegeben – auf den 2. Sicherheits-Abstand Beachten Sie vor dem Programmieren Positionier-Satz auf den Startpunkt (Zapfenmitte) der Bear- beitungsebene mit Radiuskorrektur R0 programmieren. Der erforderliche Versatz für das Senken Stirnseite sollte vorab ermittelt werden.
Seite 319 Steigung Vorschub Vorpositionieren Q253: Verfahrgeschwin- digkeit des Werkzeugs beim Eintauchen in das Werk- stück bzw. beim Herausfahren aus dem Werkstück in mm/min Fräsart Q351: Art der Fräsbearbeitung bei M03 +1 = Gleichlauffräsen –1 = Gegenlauffräsen HEIDENHAIN iTNC 530...
Seite 320 Beispiel: NC-Sätze Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeugspitze und Werkstück-Oberflä- 25 CYCL DEF 267 AUSSENGEWINDE FR. Q335=10 ;SOLL-DURCHMESSER Tiefe Stirnseitig Q358 (inkremental): Abstand zwi- schen Werkstück-Oberfläche und Werkzeugspitze Q239=+1.5 ;STEIGUNG beim stirnseitigen Senkvorgang Q201=-20 ;GEWINDETIEFE Versatz Senken Stirnseite Q359 (inkremental): Q355=0 ;NACHSETZEN Abstand um den die TNC die Werkzeugmitte aus der...
Seite 321: Beispiel: Bohrzyklen
4 TOOL CALL 1 Z S4500 Werkzeug-Aufruf 5 L Z+250 R0 FMAX Werkzeug freifahren 6 CYCL DEF 200 BOHREN Zyklus-Definition Q200=2 ;SICHERHEITS-ABST. Q201=-15 ;TIEFE Q206=250 ;F TIEFENZUST. Q202=5 ;ZUSTELL-TIEFE Q210=0 ;F.-ZEIT OBEN Q203=-10 ;KOOR. OBERFL. Q204=20 ;2. S.-ABSTAND Q211=0.2 ;VERWEILZEIT UNTEN HEIDENHAIN iTNC 530...
Seite 322 7 L X+10 Y+10 R0 FMAX M3 Bohrung 1 anfahren, Spindel einschalten 8 CYCL CALL Zyklus-Aufruf 9 L Y+90 R0 FMAX M99 Bohrung 2 anfahren, Zyklus-Aufruf 10 L X+90 R0 FMAX M99 Bohrung 3 anfahren, Zyklus-Aufruf 11 L Y+10 R0 FMAX M99 Bohrung 4 anfahren, Zyklus-Aufruf 12 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende...
Seite 323: Beispiel: Bohrzyklen In Verbindung Mit Punkte-Tabelle
9 CYCL DEF 200 BOHREN Zyklus-Definition Zentrieren Q200=2 ;SICHERHEITS-ABST. Q201=-2 ;TIEFE Q206=150 ;F TIEFENZUST. Q202=2 ;ZUSTELL-TIEFE Q210=0 ;F.-ZEIT OBEN Zwingend 0 eingeben, wirkt aus Punkte-Tabelle Q203=+0 ;KOOR. OBERFL. Zwingend 0 eingeben, wirkt aus Punkte-Tabelle Q204=0 ;2. S.-ABSTAND Q211=0.2 ;VERWEILZEIT UNTEN HEIDENHAIN iTNC 530...
Seite 324 10 CYCL CALL PAT F5000 M3 Zyklus-Aufruf in Verbindung mit Punkte-Tabelle TAB1.PNT, Vorschub zwischen den Punkten: 5000 mm/min 11 L Z+100 R0 FMAX M6 Werkzeug freifahren, Werkzeug-Wechsel 12 TOOL CALL 2 Z S5000 Werkzeug-Aufruf Bohrer 13 L Z+10 R0 F5000 Werkzeug auf sichere Höhe fahren (F mit Wert programmieren) 14 CYCL DEF 200 BOHREN Zyklus-Definition Bohren...
Seite 325 Punkte-Tabelle TAB1.PNT TAB1. PNT [END] HEIDENHAIN iTNC 530...
Seite 326 8.4 Zyklen zum Fräsen von Taschen, Zapfen und Nuten Übersicht Zyklus Softkey 251 RECHTECKTASCHE Schrupp-/Schlicht-Zyklus mit Auswahl des Bearbei- tungsumfanges und helixförmigem Eintauchen 252 KREISTASCHE Schrupp-/Schlicht-Zyklus mit Auswahl des Bearbei- tungsumfanges und helixförmigem Eintauchen 253 NUTENFRAESEN Schrupp-/Schlicht-Zyklus mit Auswahl des Bearbei- tungsumfanges und pendelndem Eintauchen 254 RUNDE NUT Schrupp-/Schlicht-Zyklus mit Auswahl des Bearbei-...
Seite 327 3 Am Ende des Ausräumvorgangs fährt die TNC das Werkzeug tan- gential von der Taschenwand weg, fährt um den Sicherheits- Abstand über die aktuelle Zustell-Tiefe und von dort aus im Eilgang zurück zur Taschenmitte 4 Dieser Vorgang wiederholt sich, bis die programmierte Taschen- tiefe erreicht ist HEIDENHAIN iTNC 530...
Seite 328 Schlichten 5 Sofern Schlichtaufmaße definiert sind, schlichtet die TNC zunächst die Taschenwände, falls eingegeben in mehreren Zustellungen. Die Taschenwand wird dabei tangential angefahren 6 Anschließend schlichtet die TNC den Boden der Tasche von innen nach aussen. Der Taschenboden wird dabei tangential angefahren Beachten Sie vor dem Programmieren Werkzeug auf Startposition in der Bearbeitungsebene vor- positionieren mit Radiuskorrektur R0.
Seite 329 2: Werkzeugposition = Rechte untere Ecke 3: Werkzeugposition = Rechte obere Ecke 4: Werkzeugposition = Linke obere Ecke Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min Fräsart Q351: Art der Fräsbearbeitung bei M03: +1 = Gleichlauffräsen –1 = Gegenlauffräsen HEIDENHAIN iTNC 530...
Seite 330 Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Taschengrund Zustell-Tiefe Q202 (inkremental): Maß, um welches das Werkzeug jeweils zugestellt wird; Wert größer 0 eingeben Schlichtaufmaß Tiefe Q369 (inkremental): Schlicht- Aufmaß für die Tiefe Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Schlichten zugestellt wird.
Seite 331 ;VORSCHUB TIEFENZ. des Werkzeugs beim Seiten- und Tiefenschlichten in mm/min Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q370=1 ;BAHN-UEBERLAPPUNG Q366=1 ;EINTAUCHEN Q385=500 ;VORSCHUB SCHLICHTEN 9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3 HEIDENHAIN iTNC 530...
Seite 332 KREISTASCHE (Zyklus 252) Mit dem Kreistaschen-Zyklus 252 können Sie eine Kreistasche voll- ständig bearbeiten. In Abhängigkeit der Zyklus-Parameter stehen fol- gende Bearbeitungsalternativen zur Verfügung: Komplettbearbeitung: Schruppen, Schlichten Tiefe, Schlichten Seite Nur Schruppen Nur Schlichten Tiefe und Schlichten Seite Nur Schlichten Tiefe Nur Schlichten Seite Bei inaktiver Werkzeug-Tabelle müssen Sie immer senk- recht eintauchen (Q366=0), da sie keinen Eintauchwinkel...
Seite 333 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 334 Bearbeitungs-Umfang (0/1/2) Q215: Bearbeitungs- Umfang festlegen: 0: Schruppen und Schlichten 1: Nur Schruppen 2: Nur Schlichten Schlichten Seite und Schlichten Tiefe werden nur ausgeführt, wenn das jeweilige Schlichtaufmaß (Q368, Q369) definiert ist Kreisdurchmesser Q223: Durchmesser der fertig bearbeiteten Tasche Schlichtaufmaß Seite Q368 (inkremental): Schlicht- Aufmaß...
Seite 335 Q201=-20 ;TIEFE Q202=5 ;ZUSTELL-TIEFE Q369=0.1 ;AUFMASS TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q370=1 ;BAHN-UEBERLAPPUNG Q366=1 ;EINTAUCHEN Q385=500 ;VORSCHUB SCHLICHTEN 9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3 HEIDENHAIN iTNC 530...
Seite 336 NUTENFRAESEN (Zyklus 253) Mit dem Zyklus 253 können Sie eine Nut vollständig bearbeiten. In Abhängigkeit der Zyklus-Parameter stehen folgende Bearbeitungsal- ternativen zur Verfügung: Komplettbearbeitung: Schruppen, Schlichten Tiefe, Schlichten Seite Nur Schruppen Nur Schlichten Tiefe und Schlichten Seite Nur Schlichten Tiefe Nur Schlichten Seite Bei inaktiver Werkzeug-Tabelle müssen Sie immer senk- recht eintauchen (Q366=0), da sie keinen Eintauchwinkel...
Seite 337 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
Seite 338 Bearbeitungs-Umfang (0/1/2)Q215: Bearbeitungs- Umfang festlegen: 0: Schruppen und Schlichten 1: Nur Schruppen 2: Nur Schlichten Schlichten Seite und Schlichten Tiefe werden nur ausgeführt, wenn das jeweilige Schlichtaufmaß (Q368, Q369) definiert ist Nutlänge Q218 (Wert parallel zur Hauptachse der Bearbeitungsebene): Längere Seite der Nut eingeben Nutbreite Q219 (Wert parallel zur Nebenachse der Bearbeitungsebene): Breite der Nut eingeben;...
Seite 339 Aufmaß für die Tiefe Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Schlichten zugestellt wird. Q338=0: Schlichten in einer Zustellung HEIDENHAIN iTNC 530...
Seite 340 Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeug-Stirnfläche und Werkstück- Oberfläche Koordinate Werkstück-Oberfläche Q203 (absolut): Absolute Koordinate der Werkstück-Oberfläche 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann Eintauchstrategie Q366: Art der Eintauchstrategie: 0 = senkrecht eintauchen.
Seite 341 Eintauchstrategie legen Sie mit dem Parameter Q366 fest 2 Die TNC räumt die Nut von innen nach aussen unter Berücksichti- gung der Schlichtaufmaße (Parameter Q368 und Q369) aus 3 Dieser Vorgang wiederholt sich, bis die programmierte Nuttiefe erreicht ist HEIDENHAIN iTNC 530...
Seite 342 Schlichten 4 Sofern Schlichtaufmaße definiert sind, schlichtet die TNC zunächst die Nutwände, falls eingegeben in mehreren Zustellungen. Die Nutwand wird dabei tangential angefahren 5 Anschließend schlichtet die TNC den Boden der Nut von innen nach aussen. Der Nutboden wird dabei tangential angefahren Beachten Sie vor dem Programmieren Werkzeug in der Bearbeitungsebene vorpositionieren mit Radiuskorrektur R0.
Seite 343 Mitte 2. Achse Q217 (absolut): Mitte des Teilkreises in der Nebenachse der Bearbeitungsebene. Nur wirksam, wenn Q367 = 0 Startwinkel Q376 (absolut): Polarwinkel des Start- punkts eingeben Öffnungs-Winkel der Nut Q248 (inkremental): Öff- nungs-Winkel der Nut eingeben HEIDENHAIN iTNC 530...
Seite 344 Winkelschritt Q378 (inkremental): Winkel, um den die gesamte Nut gedreht wird. Das Drehzentrum liegt in der Teilkreis-Mitte Anzahl Bearbeitungen Q377: Anzahl der Bearbeitun- gen auf dem Teilkreis Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min Fräsart Q351: Art der Fräsbearbeitung bei M03: +1 = Gleichlauffräsen –1 = Gegenlauffräsen Tiefe Q201 (inkremental): Abstand Werkstück-Ober-...
Seite 345 Q351=+1 ;FRAESART Q201=-20 ;TIEFE Q202=5 ;ZUSTELL-TIEFE Q369=0.1 ;AUFMASS TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q366=1 ;EINTAUCHEN Q385=500 ;VORSCHUB SCHLICHTEN 9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3 HEIDENHAIN iTNC 530...
Seite 346: Tasche Schlichten (Zyklus 212)
TASCHE SCHLICHTEN (Zyklus 212) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Taschenmittte 2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
Seite 347 Eckenradius Q220: Radius der Taschenecke. Wenn nicht eingegeben, setzt die TNC den Eckenradius gleich dem Werkzeug-Radius Aufmaß 1. Achse Q221 (inkremental): Aufmaß zur Berechnung der Vorposition in der Hauptachse der Bearbeitungsebene, bezogen auf die Länge der Tasche HEIDENHAIN iTNC 530...
Seite 348: Zapfen Schlichten (Zyklus 213)
ZAPFEN SCHLICHTEN (Zyklus 213) 1 Die TNC fährt das Werkzeug in der Spindelachse auf den Sicher- heits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits- Abstand und anschließend in die Zapfenmitte 2 Von der Zapfenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
Seite 349 2. Seiten-Länge Q219 (inkremental): Länge des Zap- fens parallel zur Nebenachse der Bearbeitungsebene Eckenradius Q220: Radius der Zapfenecke Aufmaß 1. Achse Q221 (inkremental): Aufmaß zur Berechnung der Vorposition in der Hauptachse der Bearbeitungsebene, bezogen auf die Länge des Zap- fens HEIDENHAIN iTNC 530...
Seite 350: Kreistasche Schlichten (Zyklus 214)
KREISTASCHE SCHLICHTEN (Zyklus 214) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Taschenmittte 2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
Seite 351 Nebenachse der Bearbeitungsebene Rohteil-Durchmesser Q222: Durchmesser der vorbe- arbeiteten Tasche zur Berechnung der Vorposition; Rohteil-Durchmesser kleiner als Fertigteil-Durchmes- ser eingeben Fertigteil-Durchmesser Q223: Durchmesser der fer- tig bearbeiteten Tasche; Fertigteil-Durchmesser grö- ßer als Rohteil-Durchmesser und größer als Werk- zeug-Durchmesser eingeben HEIDENHAIN iTNC 530...
Seite 352: Kreiszapfen Schlichten (Zyklus 215)
KREISZAPFEN SCHLICHTEN (Zyklus 215) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Zapfenmitte 2 Von der Zapfenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
Seite 353 Mitte 2. Achse Q217 (absolut): Mitte des Zapfens in der Nebenachse der Bearbeitungsebene Rohteil-Durchmesser Q222: Durchmesser des vorbe- arbeiteten Zapfens zur Berechnung der Vorposition; Rohteil-Durchmesser größer als Fertigteil-Durchmes- ser eingeben Fertigteil-Durchmesser Q223: Durchmesser des fer- tig bearbeiteten Zapfens; Fertigteil-Durchmesser klei- ner als Rohteil-Durchmesser eingeben HEIDENHAIN iTNC 530...
Seite 354: Nut (Langloch) Mit Pendelndem Eintauchen (Zyklus 210)
NUT (Langloch) mit pendelndem Eintauchen (Zyklus 210) Schruppen 1 Die TNC positioniert das Werkzeug im Eilgang in der Spindelachse auf den 2. Sicherheits-Abstand und anschließend ins Zentrum des linken Kreises; von dort aus positioniert die TNC das Werkzeug auf den Sicherheits-Abstand über der Werkstück-Oberfläche 2 Das Werkzeug fährt mit dem Vorschub Fräsen auf die Werkstück- Oberfläche;...
Seite 355 1. Seiten-Länge Q218 (Wert parallel zur Hauptachse der Bearbeitungsebene): Längere Seite der Nut ein- geben 2. Seiten-Länge Q219 (Wert parallel zur Nebenachse der Bearbeitungsebene): Breite der Nut eingeben; Q216 wenn Nutbreite gleich Werkzeug-Durchmesser ein- gegeben, dann schruppt die TNC nur (Langloch frä- sen) HEIDENHAIN iTNC 530...
Seite 356 Beispiel: NC-Sätze Drehwinkel Q224 (absolut): Winkel, um den die gesamte Nut gedreht wird; das Drehzentrum liegt im 51 CYCL DEF 210 NUT PENDELND Zentrum der Nut Q200=2 ;SICHERHEITS-ABST. Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Q201=-20 ;TIEFE Schlichten zugestellt wird.
Seite 357: Runde Nut (Langloch) Mit Pendelndem Eintauchen (Zyklus 211)
TNC den Zyklus nicht aus. Fräserdurchmesser nicht größer als die Nutbreite und nicht kleiner als ein Drittel der Nutbreite wählen. Fräserdurchmesser kleiner als die halbe Nutlänge wählen. Sonst kann die TNC nicht pendelnd eintauchen. HEIDENHAIN iTNC 530...
Seite 358 Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe eine Fehlermel- dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! Sicherheits-Abstand Q200 (inkremental): Abstand...
Seite 359 Nur wirksam beim Schlichten, wenn Zustellung Q215=0 ;BEARBEITUNGS-UMFANG Schlichten eingeben ist Q203=+30 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q216=+50 ;MITTE 1. ACHSE Q217=+50 ;MITTE 2. ACHSE Q244=80 ;TEILKREIS-DURCHM. Q219=12 ;2. SEITEN-LAENGE Q245=+45 ;STARTWINKEL Q248=90 ;OEFFNUNGSWINKEL Q338=5 ;ZUST. SCHLICHTEN Q206=150 ;VORSCHUB TIEFENZ. HEIDENHAIN iTNC 530...
Seite 360: Beispiel: Tasche, Zapfen Und Nuten Fräsen
Beispiel: Tasche, Zapfen und Nuten fräsen 90° 45° 0 BEGINN PGM C210 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+6 Werkzeug-Definition Schruppen/Schlichten 4 TOOL DEF 2 L+0 R+3 Werkzeug-Definition Nutenfräser 5 TOOL CALL 1 Z S3500 Werkzeug-Aufruf Schruppen/Schlichten...
Seite 361 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q370=1 ;BAHN-UEBERLAPPUNG Q366=1 ;EINTAUCHEN Q385=750 ;VORSCHUB SCHLICHTEN Zyklus-Aufruf Kreistasche 10 CYCL CALL POS X+50 Y+50 Z+0 FMAX Werkzeug-Wechsel 11 L Z+250 R0 FMAX M6 HEIDENHAIN iTNC 530...
Seite 362 12 TOLL CALL 2 Z S5000 Werkzeug-Aufruf Nutenfräser 13 CYCL DEF 254 RUNDE NUT Zyklus-Definition Nuten Q215=0 ;BEARBEITUNGS-UMFANG Q219=8 ;NUTBREITE Q368=0.2 ;AUFMASS SEITE Q375=70 ;TEILKREIS-DURCHM. Q367=0 ;BEZUG NUTLAGE Keine Vorpositionierung in X/Y erforderlich Q216=+50 ;MITTE 1. ACHSE Q217=+50 ;MITTE 2. ACHSE Q376=+45 ;STARTWINKEL Q248=90...
Seite 363: Übersicht
Zyklus 213 ZAPFEN SCHLICHTEN Zyklus 214 KREISTASCHE SCHLICHTEN Zyklus 215 KREISZAPFEN SCHLICHTEN Zyklus 251 RECHTECKTASCHE Zyklus 252 KREISTASCHE Zyklus 253 NUTENFRAESEN Zyklus 254 RUNDE NUT Zyklus 262 GEWINDEFRAESEN Zyklus 263 SENKGEWINDEFRAESEN Zyklus 264 BOHRGEWINDEFRAESEN Zyklus 265 HELIX-BOHRGEWINDEFRAESEN Zyklus 267 AUSSEN-GEWINDEFRAESEN HEIDENHAIN iTNC 530...
Seite 364: Punktemuster Auf Kreis (Zyklus 220)
PUNKTEMUSTER AUF KREIS (Zyklus 220) 1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen Position zum Startpunkt der ersten Bearbeitung. Reihenfolge: N = Q241 2. Sicherheits-Abstand anfahren (Spindelachse) Q247 Startpunkt in der Bearbeitungsebene anfahren Q246 Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren Q245 (Spindelachse) Q217...
Seite 365 1: Zwischen den Bearbeitungen auf 2. Sicherheits- Abstand verfahren Verfahrart? Gerade=0/Kreis=1 Q365: Festlegen, mit welcher Bahnfunktion das Werkzeug zwischen den Bearbeitungen verfahren soll: 0: Zwischen den Bearbeitungen auf einer Geraden verfahren 1: Zwischen den Bearbeitungen zirkular auf dem Teil- kreis-Durchmesser verfahren HEIDENHAIN iTNC 530...
Seite 366: Punktemuster Auf Linien (Zyklus 221)
PUNKTEMUSTER AUF LINIEN (Zyklus 221) Beachten Sie vor dem Programmieren Zyklus 221 ist DEF-Aktiv, das heißt, Zyklus 221 ruft auto- matisch den zuletzt definierten Bearbeitungszyklus auf. Wenn Sie einen der Bearbeitungszyklen 200 bis 209, 212 bis 215, 251 bis 265 und 267 mit Zyklus 221 kombinieren, wirken der Sicherheits-Abstand, die Werkstück-Oberflä- che und der 2.
Seite 367 Werkzeug und Werkstück (Spannmittel) erfolgen kann Fahren auf sichere Höhe Q301: Festlegen, wie das Werkzeug zwischen den Bearbeitungen verfahren soll: 0: Zwischen den Bearbeitungen auf Sicherheits- Abstand verfahren 1: Zwischen den Messpunkten auf 2. Sicherheits- Abstand verfahren HEIDENHAIN iTNC 530...
Seite 368: Beispiel: Lochkreise
Beispiel: Lochkreise 30° 0 BEGIN PGM BOHRB MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition 2 BLK FORM 0.2 Y+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+3 Werkzeug-Definition 4 TOOL CALL 1 Z S3500 Werkzeug-Aufruf 5 L Z+250 R0 FMAX M3 Werkzeug freifahren 6 CYCL DEF 200 BOHREN Zyklus-Definition Bohren...
Seite 369 Q245=+90 ;STARTWINKEL Q246=+360 ;ENDWINKEL Q247=30 ;WINKELSCHRITT Q241=5 ;ANZAHL Q200=2 ;SICHERHEITSABST. Q203=+0 ;KOOR. OBERFL. Q204=100 ;2. S.-ABSTAND Q301=1 ;FAHREN AUF S. HOEHE Q365=0 ;VERFAHRART 9 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 10 END PGM BOHRB MM HEIDENHAIN iTNC 530...
Seite 370 8.6 SL-Zyklen Grundlagen Beispiel: Schema: Abarbeiten mit SL-Zyklen Mit den SL-Zyklen können Sie komplexe Konturen aus bis zu 12 Teil- konturen (Taschen oder Inseln) zusammensetzen. Die einzelnen Teil- 0 BEGIN PGM SL2 MM konturen geben Sie als Unterprogramme ein. Aus der Liste der Teil- konturen (Unterprogramm-Nummern), die Sie im Zyklus 14 KONTUR angeben, berechnet die TNC die Gesamtkontur.
Seite 371 Mit MP7420 legen Sie fest, wohin die TNC das Werkzeug am Ende der Zyklen 21 bis 24 positioniert. Die Maßangaben für die Bearbeitung, wie Frästiefe, Aufmaße und Sicherheits-Abstand geben Sie zentral im Zyklus 20 als KONTUR- DATEN ein. HEIDENHAIN iTNC 530...
Seite 372: Übersicht Sl-Zyklen
Übersicht SL-Zyklen Zyklus Softkey 14 KONTUR (zwingend erforderlich) 20 KONTUR-DATEN (zwingend erforderlich) 21 VORBOHREN (wahlweise verwendbar) 22 RAEUMEN (zwingend erforderlich) 23 SCHLICHTEN TIEFE (wahlweise verwendbar) 24 SCHLICHTEN SEITE (wahlweise verwendbar) Erweiterte Zyklen: Zyklus Softkey 25 KONTUR-ZUG 27 ZYLINDER-MANTEL 28 ZYLINDER-MANTEL Nutenfräsen 29 ZYLINDER-MANTEL Stegfräsen 39 ZYLINDER-MANTEL Außenkontur fräsen 8 Programmieren: Zyklen...
Seite 373 In Zyklus 14 können Sie maximal 12 Unterprogramme (Teilkonturen) auflisten. Label-Nummern für die Kontur: Alle Label-Nummern der einzelnen Unterprogramme eingeben, die zu einer Kontur überlagert werden sollen. Jede Nummer mit der Taste ENT bestätigen und die Eingaben mit der Taste END abschließen. HEIDENHAIN iTNC 530...
Seite 374: Überlagerte Konturen
Überlagerte Konturen Taschen und Inseln können Sie zu einer neuen Kontur überlagern. Damit können Sie die Fläche einer Tasche durch eine überlagerte Tasche vergrößern oder eine Insel verkleinern. Unterprogramme: Überlagerte Taschen Die nachfolgenden Programmierbeispiele sind Kontur- Unterprogramme, die in einem Hauptprogramm von Zyklus 14 KONTUR aufgerufen werden.
Seite 375 52 L X+10 Y+50 RR 53 CC X+35 Y+50 54 C X+10 Y+50 DR- 55 LBL 0 Fläche B: 56 LBL 2 57 L X+90 Y+50 RL 58 CC X+65 Y+50 59 C X+90 Y+50 DR- 60 LBL 0 HEIDENHAIN iTNC 530...
Seite 376 „Schnitt“-Fläche Die von A und B überdeckte Fläche soll bearbeitet werden. (Einfach überdeckte Flächen sollen unbearbeitet bleiben.) A und B müssen Taschen sein. A muss innerhalb B beginnen. Fläche A: 51 LBL 1 52 L X+60 Y+50 RR 53 CC X+35 Y+50 54 C X+60 Y+50 DR- 55 LBL 0 Fläche B:...
Seite 377: Kontur-Daten (Zyklus 20)
Uhrzeigersinn (Q9 = -1 Gegenlauf für Tasche Q6=2 ;SICHERHEITS-ABST. und Insel) Q7=+80 ;SICHERE HOEHE im Gegenuhrzeigersinn (Q9 = +1 Gleichlauf für Tasche und Insel) Q8=0.5 ;RUNDUNGSRADIUS Q9=+1 ;DREHSINN Sie können die Bearbeitungs-Parameter bei einer Programm-Unter- brechung überprüfen und ggf. überschreiben. HEIDENHAIN iTNC 530...
Seite 378: Vorbohren (Zyklus 21)
VORBOHREN (Zyklus 21) Die TNC berücksichtigt einen im TOOL CALL-Satz program- mierten Deltawert DR nicht zur Berechnung der Einstich- punkte. An Engstellen kann die TNC ggf. nicht mit einem Werk- zeug vorgebohren das größer ist als das Schruppwerk- zeug. Zyklus-Ablauf 1 Das Werkzeug bohrt mit dem eingegebenen Vorschub F von der aktuellen Position bis zur ersten Zustell-Tiefe 2 Danach fährt die TNC das Werkzeug im Eilgang FMAX zurück und...
Seite 379 TNC eine Fehlermeldung aus Sind die Geometrieverhältnisse so, dass nicht helixför- mig eingetaucht werden kann (Nutgeometrie), so ver- sucht die TNC pendelnd einzutauchen. Die Pendellänge berechnet sich dann aus LCUTS und ANGLE (Pendel- länge = LCUTS / tan ANGLE) HEIDENHAIN iTNC 530...
Seite 380: Schlichten Tiefe (Zyklus 23)
Zustell-Tiefe Q10 (inkremental): Maß, um das das Werkzeug jeweils zugestellt wird Vorschub Tiefenzustellung Q11: Eintauchvorschub in mm/min Vorschub Ausräumen Q12: Fräsvorschub in mm/min Vorräum-Werkzeug Nummer Q18: Nummer des Werk- zeugs, mit dem die TNC bereits vorgeräumt hat. Falls nicht vorgeräumt wurde „0“ eingeben; falls Sie hier eine Nummer eingeben, räumt die TNC nur den Teil aus, der mit dem Vorräum-Werkzeug nicht bearbeitet werden konnte.
Seite 381: Schlichten Seite (Zyklus 24)
Zustell-Tiefe Q10 (inkremental): Maß, um das das Werkzeug jeweils zugestellt wird Vorschub Tiefenzustellung Q11: Eintauchvorschub Vorschub Ausräumen Q12: Fräsvorschub Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für mehrmaliges Schlichten; der letzte Schlicht-Rest wird ausgeräumt, wenn Sie Q14 = 0 eingeben HEIDENHAIN iTNC 530...
Seite 382: Kontur-Zug (Zyklus 25)
KONTUR-ZUG (Zyklus 25) Mit diesem Zyklus lassen sich zusammen mit Zyklus 14 KONTUR - „offene“ Konturen bearbeiten: Konturbeginn und -ende fallen nicht zusammen. Der Zyklus 25 KONTUR-ZUG bietet gegenüber der Bearbeitung einer offenen Kontur mit Positioniersätzen erhebliche Vorteile: Die TNC überwacht die Bearbeitung auf Hinterschneidungen und Konturverletzungen.
Seite 383 Spindelachse Vorschub Fräsen Q12: Vorschub bei Verfahrbewegun- gen in der Bearbeitungsebene Fräsart? Gegenlauf = –1 Q15: Gleichlauf-Fräsen: Eingabe = +1 Gegenlauf-Fräsen: Eingabe = –1 Abwechselnd im Gleich- und Gegenlauf fräsen bei mehreren Zustellungen:Eingabe = 0 HEIDENHAIN iTNC 530...
Seite 384 ZYLINDER-MANTEL (Zyklus 27, Software- Option 1) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Mit diesem Zyklus können Sie eine auf der Abwicklung definierte Kon- tur auf den Mantel eines Zylinders übertragen. Verwenden Sie den Zyklus 28, wenn Sie Führungsnuten auf dem Zylinder fräsen wollen. Die Kontur beschreiben Sie in einem Unterprogramm, das Sie über Zyklus 14 (KONTUR) festlegen.
Seite 385 Vorschub Fräsen Q12: Vorschub bei Verfahrbewegun- gen in der Bearbeitungsebene Zylinderradius Q16: Radius des Zylinders, auf dem die Kontur bearbeitet werden soll Bemaßungsart? Grad =0 MM/INCH=1 Q17: Koordinaten der Drehachse im Unterprogramm in Grad oder mm (inch) programmieren HEIDENHAIN iTNC 530...
Seite 386 ZYLINDER-MANTEL Nutenfräsen (Zyklus 28, Software-Option 1) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Mit diesem Zyklus können Sie eine auf der Abwicklung definierte Führungsnut auf den Mantel eines Zylinders übertragen. Im Gegen- satz zum Zyklus 27, stellt die TNC das Werkzeug bei diesem Zyklus so an, dass die Wände bei aktiver Radiuskorrektur nahezu parallel zuein- ander verlaufen.
Seite 387 Diesen Zyklus können Sie auch bei geschwenkter Bearbei- tungsebene ausführen. Die TNC überprüft, ob die korrigierte und unkorrigierte Bahn des Werkzeugs innerhalb des Anzeige-Bereichs der Drehachse liegt (ist in Maschinen-Parameter 810.x defi- niert). Bei Fehlermeldung „Kontur-Programmierfehler“ ggf. MP 810.x = 0 setzen. HEIDENHAIN iTNC 530...
Seite 388 Beispiel: NC-Sätze Frästiefe Q1 (inkremental): Abstand zwischen Zylin- der-Mantel und Konturgrund 63 CYCL DEF 28.0 ZYLINDER-MANTEL Schlichtaufmaß Seite Q3 (inkremental): Schlichtauf- Q1=-8 ;FRAESTIEFE maß an der Nutwand. Das Schlichtaufmaß verkleinert die Nutbreite um den zweifachen eingegebenen Wert Q3=+0 ;AUFMASS SEITE Sicherheits-Abstand Q6 (inkremental): Abstand zwi- Q6=+0 ;SICHERHEITS-ABST.
Seite 389 5 Die Schritte 2 bis 4 wiederholen sich, bis die programmierte Frästiefe Q1 erreicht ist 6 Abschließend fährt das Werkzeug in der Werkzeug-Achse zurück auf die sichere Höhe oder auf die zuletzt vor dem Zyklus program- mierte Position (abhängig von Maschinen-Parameter 7420) HEIDENHAIN iTNC 530...
Seite 390 Beachten Sie vor dem Programmieren Achten Sie darauf, dass das Werkzeug für die An- und Wegfahrbewegung seitlich genügend Platz hat. Der Speicher für einen SL-Zyklus ist begrenzt. Sie können in einem SL-Zyklus z.B. maximal 1024 Geraden-Sätze pro- grammieren. Das Vorzeichen des Zyklusparameters Tiefe legt die Arbeitsrichtung fest.
Seite 391: Zylinder-Mantel Außenkontur Fräsen (Zyklus 39, Software-Option 1)
5 Die Schritte 2 bis 4 wiederholen sich, bis die programmierte Frästiefe Q1 erreicht ist 6 Abschließend fährt das Werkzeug in der Werkzeug-Achse zurück auf die sichere Höhe oder auf die zuletzt vor dem Zyklus program- mierte Position (abhängig von Maschinen-Parameter 7420) HEIDENHAIN iTNC 530...
Seite 392 Beachten Sie vor dem Programmieren Achten Sie darauf, dass das Werkzeug für die An- und Wegfahrbewegung seitlich genügend Platz hat. Der Speicher für einen SL-Zyklus ist begrenzt. Sie können in einem SL-Zyklus z.B. maximal 1024 Geraden-Sätze pro- grammieren. Das Vorzeichen des Zyklusparameters Tiefe legt die Arbeitsrichtung fest.
Seite 393: Beispiel: Tasche Räumen Und Nachräumen
Kontur-Unterprogramm festlegen 8 CYCL DEF 14.1 KONTURLABEL 1 9 CYCL DEF 20.0 KONTUR-DATEN Allgemeine Bearbeitungs-Parameter festlegen Q1=-20 ;FRAESTIEFE Q2=1 ;BAHN-UEBERLAPPUNG Q3=+0 ;AUFMASS SEITE Q4=+0 ;AUFMASS TIEFE Q5=+0 ;KOOR. OBERFLAECHE Q6=2 ;SICHERHEITS-ABST. Q7=+100 ;SICHERE HOEHE Q8=0.1 ;RUNDUNGSRADIUS Q9=-1 ;DREHSINN HEIDENHAIN iTNC 530...
Seite 394 10 CYCL DEF 22.0 RAEUMEN Zyklus-Definition Vorräumen Q10=5 ;ZUSTELL-TIEFE Q11=100 ;VORSCHUB TIEFENZ. Q12=350 ;VORSCHUB RAEUMEN Q18=0 ;VORRAEUM-WERKZEUG Q19=150 ;VORSCHUB PENDELN Q208=30000 ;VORSCHUB RUECKZUG 11 CYCL CALL M3 Zyklus-Aufruf Vorräumen 12 L Z+250 R0 FMAX M6 Werkzeug-Wechsel Werkzeug-Aufruf Nachräumer 13 TOOL CALL 2 Z S3000 Zyklus-Definition Nachräumen 14 CYCL DEF 22.0 RAEUMEN Q10=5...
Seite 395: Beispiel: Überlagerte Konturen Vorbohren, Schruppen, Schlichten
Kontur-Unterprogramme festlegen 8 CYCL DEF 14.1 KONTURLABEL 1/2/3/4 9 CYCL DEF 20.0 KONTUR-DATEN Allgemeine Bearbeitungs-Parameter festlegen Q1=-20 ;FRAESTIEFE Q2=1 ;BAHN-UEBERLAPPUNG Q3=+0.5 ;AUFMASS SEITE Q4=+0.5 ;AUFMASS TIEFE Q5=+0 ;KOOR. OBERFLAECHE Q6=2 ;SICHERHEITS-ABST. Q7=+100 ;SICHERE HOEHE Q8=0.1 ;RUNDUNGSRADIUS Q9=-1 ;DREHSINN HEIDENHAIN iTNC 530...
Seite 396 10 CYCL DEF 21.0 VORBOHREN Zyklus-Definition Vorbohren Q10=5 ;ZUSTELL-TIEFE Q11=250 ;VORSCHUB TIEFENZ. Q13=2 ;AUSRAEUM-WERKZEUG 11 CYCL CALL M3 Zyklus-Aufruf Vorbohren 12 L T+250 R0 FMAX M6 Werkzeug-Wechsel 13 TOOL CALL 2 Z S3000 Werkzeug-Aufruf Schruppen/Schlichten 14 CYCL DEF 22.0 RAEUMEN Zyklus-Definition Räumen Q10=5 ;ZUSTELL-TIEFE...
Seite 397 36 L X+27 37 LBL 0 38 LBL 4 Kontur-Unterprogramm 4: Insel Dreieckig rechts 39 L X+65 Y+42 RL 40 L X+57 41 L X+65 Y+58 42 L X+73 Y+42 43 LBL 0 44 END PGM C21 MM HEIDENHAIN iTNC 530...
Seite 398: Beispiel: Kontur-Zug
Beispiel: Kontur-Zug 0 BEGIN PGM C25 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+10 Werkzeug-Definition 4 TOOL CALL 1 Z S2000 Werkzeug-Aufruf 5 L Z+250 RO FMAX Werkzeug freifahren 6 CYCL DEF 14.0 KONTUR Kontur-Unterprogramm festlegen...
Seite 399 12 L X+0 Y+15 RL 13 L X+5 Y+20 14 CT X+5 Y+75 15 L Y+95 16 RND R7.5 17 L X+50 18 RND R7.5 19 L X+100 Y+80 20 LBL 0 21 END PGM C25 MM HEIDENHAIN iTNC 530...
Seite 400: Beispiel: Zylinder-Mantel Mit Zyklus
Beispiel: Zylinder-Mantel mit Zyklus 27 Hinweis: Zylinder mittig auf Rundtisch aufgespannt. Bezugspunkt liegt in der Rundtisch-Mitte 0 BEGIN PGM C27 MM 1 TOOL DEF 1 L+0 R+3.5 Werkzeug-Definition 2 TOOL CALL 1 Y S2000 Werkzeug-Aufruf, Werkzeug-Achse Y 3 L X+250 R0 FMAX Werkzeug freifahren 4 L X+0 R0 FMAX Werkzeug auf Rundtisch-Mitte positionieren...
Seite 401 Angaben in der Drehachse in mm (Q17=1) 13 L C+50 14 RND R7.5 15 L Z+60 16 RND R7.5 17 L IC-20 18 RND R7.5 19 L Z+20 20 RND R7.5 21 L C+40 22 LBL 0 23 END PGM C27 MM HEIDENHAIN iTNC 530...
Seite 402 Beispiel: Zylinder-Mantel mit Zyklus 28 Hinweise: Zylinder mittig auf Rundtisch aufgespannt. Bezugspunkt liegt in der Rundtisch-Mitte Beschreibung der Mittelpunktsbahn im Kon- tur-Unterprogramm 52.5 0 BEGIN PGM C28 MM 1 TOOL DEF 1 L+0 R+3.5 Werkzeug-Definition 2 TOOL CALL 1 Y S2000 Werkzeug-Aufruf, Werkzeug-Achse Y 3 L Y+250 RO FMAX Werkzeug freifahren...
Seite 403 11 LBL 1 Kontur-Unterprogramm, Beschreibung der Mittelpunktsbahn 12 L C+40 Z+0 RL Angaben in der Drehachse in mm (Q17=1) 13 L Z+35 14 L C+60 Z+52.5 15 L Z+70 16 LBL 0 17 END PGM C28 MM HEIDENHAIN iTNC 530...
Seite 404: Sl-Zyklen Mit Konturformel
8.7 SL-Zyklen mit Konturformel Grundlagen Beispiel: Schema: Abarbeiten mit SL-Zyklen und Mit den SL-Zyklen und der Konturformel können Sie komplexe Kontu- Konturformel ren aus Teilkonturen (Taschen oder Inseln) zusammensetzen. Die ein- zelnen Teilkonturen (Geometriedaten) geben Sie als separate Pro- 0 BEGIN PGM KONTUR MM gramme ein.
Seite 405: Programm Mit Konturdefinitionen Wählen
Kontur-Beschreibung eingeben, mit Taste END bestätigen Mit den angegebenen Konturbezeichnern QC können Sie in der Konturformel die verschiedenen Konturen miteinan- der verrechnen Mit der Funktion DECLARE STRING definieren Sie einen Text. Diese Funktion wird vorerst noch nicht ausgewertet. HEIDENHAIN iTNC 530...
Seite 406: Konturformel Eingeben
Konturformel eingeben Über Softkeys können Sie verschiedene Konturen in einer mathemati- schen Formel miteinander verknüpfen: Q-Parameter-Funktion wählen: Taste Q drücken (im Feld für Zahlen- Eingabe, rechts). Die Softkey-Leiste zeigt die Q-Parameter-Funktio- Funktion zur Eingabe der Konturformel wählen: Softkey KONTUR FORMEL drücken. Die TNC zeigt folgende Softkeys an: Verknüpfungs-Funktion Softkey geschnitten mit...
Seite 407 über die Funktion SEL CONTOUR im eigentlichen Hauptprogramm aufgerufen. Die Taschen A und B überlagern sich. Die TNC berechnet die Schnittpunkte S1 und S2, sie müssen nicht pro- grammiert werden. Die Taschen sind als Vollkreise programmiert. HEIDENHAIN iTNC 530...
Seite 408 Konturbeschreibungs-Programm 1: Tasche A 0 BEGIN PGM TASCHE_A MM 1 L X+10 Y+50 R0 2 CC X+35 Y+50 3 C X+10 Y+50 DR- 4 END PGM TASCHE_A MM Konturbeschreibungs-Programm 2: Tasche B 0 BEGIN PGM TASCHE_B MM 1 L X+90 Y+50 R0 2 CC X+65 Y+50 3 C X+90 Y+50 DR- 4 END PGM TASCHE_B MM...
Seite 409: Kontur Abarbeiten Mit Sl-Zyklen
53 DECLARE CONTOUR QC2 = “TASCHE_B.H“ 54 QC10 = QC1 \ QC2 55 ... 56 ... Kontur Abarbeiten mit SL-Zyklen Die Bearbeitung der Gesamtkontur erfolgt mit den SL- Zyklen 20 - 24 (siehe „SL-Zyklen” auf Seite 370) HEIDENHAIN iTNC 530...
Seite 410: Beispiel: Überlagerte Konturen Mit Konturformel Schruppen Und Schlichten
Beispiel: Überlagerte Konturen mit Konturformel schruppen und schlichten 0 BEGIN PGM KONTUR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Rohteil-Definition 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+2.5 Werkzeug-Definition Schruppfräser 4 TOOL DEF 2 L+0 R+3 Werkzeug-Definition Schlichtfräser 5 TOOL CALL 1 Z S2500 Werkzeug-Aufruf Schruppfräser...
Seite 411 8 QC10 = ( QC 1 | QC 2 ) \ QC 3 \ QC 4 9 END PGM MODEL MM Konturbeschreibungs-Programme: 0 BEGIN PGM KREIS1 MM Konturbeschreibungs-Programm: Kreis rechts 1 CC X+65 Y+50 2 L PR+25 PA+0 R0 3 CP IPA+360 DR+ 4 END PGM KREIS1 MM HEIDENHAIN iTNC 530...
Seite 412 0 BEGIN PGM KREIS31XY MM Konturbeschreibungs-Programm: Kreis links 1 CC X+Q1 Y+Q2 2 LP PR+Q3 PA+0 R0 3 CP IPA+360 DR+ 4 END PGM KREIS31XY MM 0 BEGIN PGM DREIECK MM Konturbeschreibungs-Programm: Dreieck rechts 1 L X+73 Y+42 R0 2 L X+65 Y+58 3 L X+58 Y+42 4 L X+73 5 END PGM DREIECK MM...
Seite 413: Zyklen Zum Abzeilen
Zyklus Softkey 30 3D-DATEN ABARBEITEN Zum Abzeilen von 3D-Daten in mehreren Zustellungen 230 ABZEILEN Für ebene rechteckige Flächen 231 REGELFLAECHE Für schiefwinklige, geneigte und verwundene Flächen 232 PLANFRAESEN Für ebene rechteckige Flächen, mit Aufmaß-Angabe und mehreren Zustellungen HEIDENHAIN iTNC 530...
Seite 414 3D-DATEN ABARBEITEN (Zyklus 30) 1 Die TNC positioniert das Werkzeug im Eilgang FMAX von der aktu- ellen Position aus in der Spindelachse auf Sicherheits-Abstand über den im Zyklus programmierten MAX-Punkt 2 Anschließend fährt die TNC das Werkzeug mit FMAX in der Bear- beitungsebene auf den im Zyklus programmierten MIN-Punkt 3 Von dort aus fährt das Werkzeug mit Vorschub Tiefenzustellung auf den ersten Konturpunkt...
Seite 415: Abzeilen (Zyklus 230)
Beachten Sie vor dem Programmieren Die TNC positioniert das Werkzeug von der aktuellen Posi- tion zunächst in der Bearbeitungsebene und anschließend in der Spindelachse auf den Startpunkt. Werkzeug so vorpositionieren, dass keine Kollision mit dem Werkstück oder Spannmitteln erfolgen kann. HEIDENHAIN iTNC 530...
Seite 416 Startpunkt 1. Achse Q225 (absolut): Min-Punkt-Koor- dinate der abzuzeilenden Fläche in der Hauptachse der Bearbeitungsebene Q207 Startpunkt 2. Achse Q226 (absolut): Min-Punkt-Koor- dinate der abzuzeilenden Fläche in der Nebenachse der Bearbeitungsebene N = Q240 Startpunkt 3. Achse Q227 (absolut): Höhe in der Spindelachse, auf der abgezeilt wird Q209 1.
Seite 417: Regelflaeche (Zyklus 231)
1. Werkzeug so vorpositionieren, dass keine Kolli- sion mit dem Werkstück oder Spannmitteln erfolgen kann. Die TNC fährt das Werkzeug mit Radiuskorrektur R0 zwi- schen den eingegebenen Positionen Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn verwenden (DIN 844). HEIDENHAIN iTNC 530...
Seite 418 Startpunkt 1. Achse Q225 (absolut): Startpunkt-Koor- dinate der abzuzeilenden Fläche in der Hauptachse der Bearbeitungsebene Startpunkt 2. Achse Q226 (absolut): Startpunkt-Koor- dinate der abzuzeilenden Fläche in der Nebenachse der Bearbeitungsebene Q236 Startpunkt 3. Achse Q227 (absolut): Startpunkt-Ko- ordinate der abzuzeilenden Fläche in der Spin- Q233 delachse Q227...
Seite 419 Schnitt mit dem halben programmierten Q232=+125 ;3. PUNKT 2. ACHSE Wert aus. Q233=+25 ;3. PUNKT 3. ACHSE Q234=+15 ;4. PUNKT 1. ACHSE Q235=+125 ;4. PUNKT 2. ACHSE Q236=+25 ;4. PUNKT 3. ACHSE Q240=40 ;ANZAHL SCHNITTE Q207=500 ;VORSCHUB FRAESEN HEIDENHAIN iTNC 530...
Seite 420 PLANFRAESEN (Zyklus 232) Mit dem Zyklus 232 können Sie eine ebene Fläche in mehreren Zustel- lungen und unter Berücksichtigung eines Schlicht-Aufmaßes planfrä- sen. Dabei stehen drei Bearbeitungsstrategien zur Verfügung: Strategie Q389=0: Mäanderförmig bearbeiten, seitliche Zustellung ausserhalb der zu bearbeitenden Fläche Strategie Q389=1: Mäanderförmig bearbeiten, seitliche Zustellung innerhalb der zu bearbeitenden Fläche Strategie Q389=2: Zeilenweise bearbeiten, Rückzug und seitliche...
Seite 421 8 Der Vorgang wiederholt sich, bis alle Zustellungen ausgeführt sind. Bei der letzten Zustellung wird lediglich das eingegebene Schlicht- aufmaß im Vorschub Schlichten abgefräst 9 Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den 2. Sicherheits-Abstand HEIDENHAIN iTNC 530...
Seite 422 Strategie Q389=2 3 Danach fährt das Werkzeug mit dem programmierten Vorschub Fräsen auf den Endpunkt 2. Der Endpunkt liegt ausserhalb der Flä- che, die TNC berechnet ihn aus dem programmierten Startpunkt, der programmierten Länge, dem programmierten seitlichen Sicherheits-Abstand und dem Werkzeug-Radius 4 Die TNC fährt das Werkzeug in der Spindelachse auf Sicherheits- Abstand über die aktuelle Zustell-Tiefe und fährt im Vorschub Vor- positionieren direkt zurück auf den Startpunkt der nächsten Zeile.
Seite 423 Richtung der ersten Fräsbahn bezogen auf den Startpunkt 1. Achse festlegen 2. Seiten-Länge Q219 (inkremental): Länge der zu bearbeitenden Fläche in der Nebenachse der Bearbei- tungsebene. Über das Vorzeichen können Sie die Richtung der ersten Querzustellung bezogen auf den Startpunkt 2. Achse festlegen HEIDENHAIN iTNC 530...
Seite 424 Maximale Zustell-Tiefe Q202 (inkremental): Maß, um welches das Werkzeug jeweils maximal zuge- stellt wird. Die TNC berechnet die tatsächliche Zustell-Tiefe aus der Differenz zwischen Endpunkt und Startpunkt in der Werkzeugachse – unter Berück- sichtigung des Schlichtaufmaßes – so, dass jeweils mit gleichen Zustell-Tiefen bearbeitet wird Schlichtaufmaß...
Seite 425 Spindelachse, in der keine Kollision zwischen Q202=2 ;MAX. ZUSTELL-TIEFE Werkzeug und Werkstück (Spannmittel) erfolgen kann Q369=0.5 ;AUFMASS TIEFE Q370=1 ;MAX. UEBERLAPPUNG Q207=500 ;VORSCHUB FRAESEN Q385=800 ;VORSCHUB SCHLICHTEN Q253=2000 ;VORSCHUB VORPOS. Q200=2 ;SICHERHEITS-ABST. Q357=2 ;SI.-ABSTAND SEITE Q204=2 ;2. SICHERHEITS-ABST. HEIDENHAIN iTNC 530...
Seite 426: Beispiel: Abzeilen
Beispiel: Abzeilen 0 BEGIN PGM C230 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z+0 Rohteil-Definition 2 BLK FORM 0.2 X+100 Y+100 Z+40 3 TOOL DEF 1 L+0 R+5 Werkzeug-Definition 4 TOOL CALL 1 Z S3500 Werkzeug-Aufruf 5 L Z+250 R0 FMAX Werkzeug freifahren 6 CYCL DEF 230 ABZEILEN Zyklus-Definition Abzeilen...
Seite 427 7 L X+-25 Y+0 R0 FMAX M3 Vorpositionieren in die Nähe des Startpunkts 8 CYCL CALL Zyklus-Aufruf 9 L Z+250 R0 FMAX M2 Werkzeug freifahren, Programm-Ende 10 END PGM C230 MM HEIDENHAIN iTNC 530...
Seite 428: Zyklen Zur Koordinaten-Umrechnung
8.9 Zyklen zur Koordinaten- Umrechnung Übersicht Mit Koordinaten-Umrechnungen kann die TNC eine einmal program- mierte Kontur an verschiedenen Stellen des Werkstücks mit veränder- ter Lage und Größe ausführen. Die TNC stellt folgende Koordinaten- Umrechnungszyklen zur Verfügung: Zyklus Softkey 7 NULLPUNKT Konturen verschieben direkt im Programm oder aus Nullpunkt-Tabellen 247 BEZUGSPUNKT SETZEN...
Seite 429: Nullpunkt-Verschiebung (Zyklus 7)
Alle in der zusätzlichen Status-Anzeige angezeigte Koordinaten (Positionen, Nullpunkte) beziehen sich auf den manuell gesetzten Bezugspunkt Beispiel: NC-Sätze 13 CYCL DEF 7.0 NULLPUNKT 14 CYCL DEF 7.1 X+60 16 CYCL DEF 7.3 Z-5 15 CYCL DEF 7.2 Y+40 HEIDENHAIN iTNC 530...
Seite 430: Nullpunkt-Verschiebung Mit Nullpunkt-Tabellen (Zyklus 7)
Nullpunkt-Tabellen aus der TNC 4xx, deren Koordinaten sich auf den Maschinen-Nullpunkt bezogen (MP7475 = 1), dürfen in der iTNC 530 nicht verwendet werden. Wenn Sie Nullpunkt-Verschiebungen mit Nullpunkt-Tabel- len einsetzen, dann verwenden Sie die Funktion SEL TABLE, um die gewünschte Nullpunkt-Tabelle vom NC-Programm aus zu aktivieren.
Seite 431 Vollständigen Pfadnamen der Nullpunkt-Tabelle einge- ben, mit Taste END bestätigen SEL TABLE-Satz vor Zyklus 7 Nullpunkt-Verschiebung pro- grammieren. Eine mit SEL TABLE gewählte Nullpunkt-Tabelle bleibt solange aktiv, bis Sie mit SEL TABLE oder über PGM MGT eine andere Nullpunkt-Tabelle wählen. HEIDENHAIN iTNC 530...
Seite 432 Nullpunkt-Tabelle editieren in der Betriebsart Programm- Einspeichern/Editieren Nachdem Sie einen Wert in einer Nullpunkt-Tabelle geän- dert haben, müssen Sie die Änderung mit der Taste ENT speichern. Ansonsten wird die Änderung ggf. beim Abar- beiten eines Programmes nicht berücksichtigt. Die Nullpunkt-Tabelle wählen Sie in der Betriebsart Programm-Ein- speichern/Editieren Datei-Verwaltung aufrufen: Taste PGM MGT drücken, siehe „Datei-Verwaltung: Grundlagen”, Seite 85...
Seite 433 In der Datei-Verwaltung anderen Datei-Typ anzeigen lassen und gewünschte Datei wählen. Status-Anzeigen In der zusätzlichen Status-Anzeige werden folgende Daten aus der Nullpunkt-Tabelle angezeigt (siehe „Koordinaten-Umrechnungen” auf Seite 45): Name und Pfad der aktiven Nullpunkt-Tabelle Aktive Nullpunkt-Nummer Kommentar aus der Spalte DOC der aktiven Nullpunkt-Nummer HEIDENHAIN iTNC 530...
Seite 434 BEZUGSPUNKT SETZEN (Zyklus 247) Wenn Sie die iTNC 530 mit der Einstellung PRESET = OFF betreiben, wirkt der Zyklus 247 wie im Benutzer-Hand- buch der Software 340 420-xx beschrieben.. Mit dem Zyklus BEZUGSPUNKT SETZEN können Sie einen in der Pre- set-Tabelle definierten Preset als neuen Bezugspunkt aktivieren.
Seite 435: Spiegeln (Zyklus 8)
Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird direkt am Nullpunkt gespiegelt; Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das Element verlagert sich zusätzlich; Wenn Sie nur eine Achse Spiegeln, ändert sich der Umlaufsinn bei den Frässzyklen mit 200er Nummer. HEIDENHAIN iTNC 530...
Seite 436 Gespiegelte Achse?: Achsen eingeben, die gespiegelt werden soll; Sie können alle Achsen spiegeln – incl. Drehachsen – mit Ausnahme der Spindelachse und der dazugehörigen Nebenachse. Erlaubt ist die Ein- gabe von maximal drei Achsen Rücksetzen Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren. Beispiel: NC-Sätze 79 CYCL DEF 8.0 SPIEGELN 80 CYCL DEF 8.1 X Y U...
Seite 437 Zyklus DREHUNG mit Drehwinkel 0° erneut programmieren. Beispiel: NC-Sätze 12 CALL LBL 1 13 CYCL DEF 7.0 NULLPUNKT 14 CYCL DEF 7.1 X+60 15 CYCL DEF 7.2 Y+40 16 CYCL DEF 10.0 DREHUNG 17 CYCL DEF 10.1 ROT+35 18 CALL LBL 1 HEIDENHAIN iTNC 530...
Seite 438: Massfaktor (Zyklus 11)
MASSFAKTOR (Zyklus 11) Die TNC kann innerhalb eines Programms Konturen vergrößern oder verkleinern. So können Sie beispielsweise Schrumpf- und Aufmaß- Faktoren berücksichtigen. Wirkung Der MASSFAKTOR wirkt ab seiner Definition im Programm. Er wirkt auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt den aktiven Maßfaktor in der zusätzlichen Status-Anzeige an.
Seite 439 Zyklus MASSFAKTOR mit Faktor 1 für die entsprechende Achse erneut programmieren Beispiel: NC-Sätze 25 CALL LBL 1 26 CYCL DEF 26.0 MASSFAKTOR ACHSSP. 27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15 CCY+20 28 CALL LBL 1 HEIDENHAIN iTNC 530...
Seite 440 BEARBEITUNGSEBENE (Zyklus 19, Software- Option 1) Die Funktionen zum Schwenken der Bearbeitungsebene werden vom Maschinenhersteller an TNC und Maschine angepasst. Bei bestimmten Schwenkköpfen (Schwenkti- schen) legt der Maschinenhersteller fest, ob die im Zyklus programmierten Winkel von der TNC als Koordinaten der Drehachsen oder als mathematische Winkel einer schie- fen Ebene interpretiert werden.
Seite 441 Rücksetzen Um die Schwenkwinkel rückzusetzen, Zyklus BEARBEITUNGSEBENE erneut definieren und für alle Drehachsen 0° eingeben. Anschließend Zyklus BEARBEITUNGSEBENE nochmal definieren, und die Dialog- frage mit der Taste NO ENT bestätigen. Dadurch setzen Sie die Funk- tion inaktiv. HEIDENHAIN iTNC 530...
Seite 442 Drehachse positionieren Der Maschinenhersteller legt fest, ob Zyklus 19 die Dreh- achse(n) automatisch positioniert, oder ob Sie die Dreh- achsen im Programm vorpositionieren müssen. Beachten Sie Ihr Maschinenhandbuch. Wenn Zyklus 19 die Drehachsen automatisch positioniert, gilt: Die TNC kann nur geregelte Achsen automatisch positionieren. In der Zyklus-Definition müssen Sie zusätzlich zu den Schwenkwin- keln einen Sicherheits-Abstand und einen Vorschub eingeben, mit dem die Schwenkachsen positioniert werden.
Seite 443 Automatisches Messen im geschwenkten System Mit den Messzyklen der TNC können Sie Werkstücke im geschwenk- ten System vermessen. Die Messergebnisse werden von der TNC in Q-Parametern gespeichert, die Sie anschließend weiterverarbeiten können (z.B. Messergebnisse auf Drucker ausgeben). HEIDENHAIN iTNC 530...
Seite 444 Leitfaden für das Arbeiten mit Zyklus 19 BEARBEITUNGSEBENE 1 Programm erstellen Werkzeug definieren (entfällt, wenn TOOL.T aktiv), volle Werkzeug- Länge eingeben Werkzeug aufrufen Spindelachse so freifahren, dass beim Schwenken keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann Ggf. Drehachse(n) mit L-Satz positionieren auf entsprechenden Win- kelwert (abhängig von einem Maschinen-Parameter) Ggf.
Seite 445 5 Bezugspunkt-Setzen Manuell durch Ankratzen wie im ungeschwenkten System siehe „Bezugspunkt-Setzen (ohne 3D-Tastsystem)”, Seite 62 Gesteuert mit einem HEIDENHAIN 3D-Tastsystem (siehe Benutzer- Handbuch Tastsystem-Zyklen, Kapitel 2) Automatisch mit einem HEIDENHAIN 3D-Tastsystem (siehe Benut- zer-Handbuch Tastsystem-Zyklen, Kapitel 3) 6 Bearbeitungsprogramm in der Betriebsart Programmlauf Satz-...
Seite 446: Beispiel: Koordinaten-Umrechnungszyklen
Beispiel: Koordinaten-Umrechnungszyklen Programm-Ablauf Koordinaten-Umrechnungen im Hauptpro- gramm Bearbeitung im Unterprogramm, siehe „Unterprogramme”, Seite 489 45° 0 BEGIN PGM KOUMR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Rohteil-Definition 2 BLK FORM 0.2 X+130 Y+130 Z+0 3 TOOL DEF 1 L+0 R+1 Werkzeug-Definition 4 TOOL CALL 1 Z S4500 Werkzeug-Aufruf...
Seite 447 28 L IX+20 29 L IX+10 IY-10 30 RND R5 31 L IX-10 IY-10 32 L IX-20 33 L IY+10 34 L X+0 Y+0 R0 F5000 35 L Z+20 R0 FMAX 36 LBL 0 37 END PGM KOUMR MM HEIDENHAIN iTNC 530...
Seite 448: Verweilzeit (Zyklus 9)
8.10 Sonder-Zyklen VERWEILZEIT (Zyklus 9) Der Programmlauf wird für die Dauer der VERWEILZEIT angehalten. Eine Verweilzeit kann beispielsweise zum Spanbrechen dienen. Wirkung Der Zyklus wirkt ab seiner Definition im Programm. Modal wirkende (bleibende) Zustände werden dadurch nicht beeinflusst, wie z.B. die Drehung der Spindel.
Seite 449: Programm-Aufruf (Zyklus 12)
Pfad, in dem das Programm steht Das Programm rufen Sie auf mit CYCL CALL (separater Satz) oder M99 (satzweise) oder M89 (wird nach jedem Positionier-Satz ausgeführt) Beispiel: Programm-Aufruf Aus einem Programm soll ein über Zyklus aufrufbares Programm 50 gerufen werden. HEIDENHAIN iTNC 530...
Seite 450: Spindel-Orientierung (Zyklus 13)
SPINDEL-ORIENTIERUNG (Zyklus 13) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. In den Bearbeitungszyklen 202, 204 und 209 wird intern Zyklus 13 verwendet. Beachten Sie in Ihrem NC-Pro- gramm, daß Sie ggf. Zyklus 13 nach einem der oben genannten Bearbeitungszyklen erneut programmieren müssen.
Seite 451 Maßeinheit mm und in einem Inch-Pro- gramm in der Maßeinheit Inch interpretiert. Wenn Sie ein Programm mit Zyklus 32 einlesen, dass als Zyklusparameter nur den Toleranzwert T beinhaltet, fügt die TNC ggf. die beiden restlichen Parameter mit dem Wert 0 ein. HEIDENHAIN iTNC 530...
Seite 452 Beispiel: NC-Sätze Toleranzwert: Zulässige Konturabweichung in mm (bzw. inch bei Inch-Programmen) 95 CYCL DEF 32.0 TOLERANZ Schlichten=0, Schruppen=1: Filter aktivieren: 96 CYCL DEF 32.1 T0.05 Eingabewert 0: 97 CYCL DEF 32.2 HSC-MODE:1 TA5 Mit höherer Konturgenauigkeit fräsen. Die TNC verwendet die von Ihrem Maschinenhersteller defi- nierten Schlicht-Filtereinstellungen.
Seite 453: Programmieren: Sonderfunktionen
Programmieren: Sonderfunktionen...
Seite 454 9.1 Die PLANE-Funktion: Schwenken der Bearbeitung- sebene (Software-Option 1) Einführung Die Funktionen zum Schwenken der Bearbeitungsebene müssen von Ihrem Maschinenhersteller freigegeben sein! Die PLANE-Funktion können Sie grundsätzlich nur an Maschinen einsetzen, die über mindestens zwei Schwenkachsen (Tisch oder/und Kopf) verfügt. Mit der PLANE-Funktion (engl.
Seite 455 Das Positionierverhalten der PLANE-Funktion, das unab- hängig von der Ebenendefinition zu sehen ist und für alle PLANE-Funktionen identisch ist (siehe „Positionierverhal- ten der PLANE-Funktion festlegen” auf Seite 470) Die Funktion Ist-Position übernehmen ist bei aktiver geschwenkter Bearbeitungsebene nicht möglich. HEIDENHAIN iTNC 530...
Seite 456: Plane-Funktion Definieren
PLANE-Funktion definieren Softkey-Leiste mit Sonderfunktionen einblenden TNC Sonderfunktionen wählen: Softkey SPEZIELLE TNC FUNKT. drücken PLANE-Funktion wählen: Softkey BEARB.-EBENE SCHWENKEN drücken: Die TNC zeigt in der Softkey- Leiste die zur Verfügung stehenden Definitionsmög- lichkeiten an Funktion wählen bei aktiver Animation Animation einschalten: Softkey ANIMATION WÄHLEN EIN/AUS auf EIN stellen Animation für die verschiedenen Definitionsmöglichkeiten starten: Einen der zur Verfügung stehenden Softkeys drücken, die TNC hin-...
Seite 457: Plane-Funktion Zurücksetzen
MOVE/TURN/STAY (Eingabe zwingend erforderlich)” auf Seite 471) Eingabe beenden: Taste END drücken Die Funktion PLANE RESET setzt die aktive PLANE-Funktion – oder einen aktiven Zyklus 19 – vollständig zurück (Winkel = 0 und Funktion inaktiv). Eine Mehrfachdefinition ist nicht erforderlich. HEIDENHAIN iTNC 530...
Seite 458: Anwendung
9.2 Bearbeitungsebene über Raumwinkel definieren: PLANE SPATIAL Anwendung Raumwinkel definieren eine Bearbeitungsebene durch bis zu drei Drehungen um das maschinenfesten Koordinatensystems. Die Reihenfolge der Drehungen ist fest eingestellt und erfolgt zunächst um die Achse A, dann um B, dann um C (die Funktionsweise ent- spricht der des Zyklus 19, sofern die Eingaben im Zyklus 19 auf Raum- winkel gestellt waren).
Seite 459: Eingabeparameter
PLANE-Funktion festlegen” auf Seite 470) Verwendete Abkürzungen Abkürzung Bedeutung Engl. spatial = räumlich SPATIAL spatial A: Drehung um X-Achse spatial B: Drehung um Y-Achse spatial C: Drehung um Z-Achse Beispiel: NC-Satz 5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 ..HEIDENHAIN iTNC 530...
Seite 460 9.3 Bearbeitungsebene über Projektionswinkel definieren: PLANE PROJECTED Anwendung Projektionswinkel definieren eine Bearbeitungsebene durch die Angabe von zwei Winkeln, die Sie durch Projektion der 1. Koordinaten- ebene (Z/X bei Werkzeugachse Z) und der 2. Koordinatenebene (Y/Z bei Werkzeugachse Z) in die zu definierende Bearbeitungsebene ermitteln können.
Seite 461 PLANE-Funktion festlegen” auf Seite 470) Verwendete Abkürzungen Abkürzung Bedeutung PROJECTED Engl. projected = projiziert principle plane: Hauptebene PROPR Beispiel: NC-Satz PROMIN minor plane: Nebenebene 5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT PROROT Engl. rotation: Rotation +30 ..HEIDENHAIN iTNC 530...
Seite 462 9.4 Bearbeitungsebene über Eulerwinkel definieren: PLANE EULER Anwendung Eulerwinkel definieren eine Bearbeitungsebene durch bis zu drei Drehungen um das jeweils geschwenkte Koordinatensystem. Die drei Eulerwinkel wurden vom Schweizer Mathematiker Euler definiert. Übertragen auf das Maschinen-Koordinatensystem ergeben sich fol- gende Bedeutungen: Präzessionswinkel Drehung des Koordinatensystems um die Z- EULPR...
Seite 463 EULPR Koordinatensystems um die Z-Achse beschreibt EULNU Nutationswinkel: Winkel, der die Drehung des Koordinatensystems um die durch den Präzessi- onswinkel verdrehte X-Achse beschreibt EULROT Rotations-Winkel: Winkel, der die Drehung der geschwenkten Bearbeitungsebene um die geschwenkte Z-Achse beschreibt HEIDENHAIN iTNC 530...
Seite 464: Bearbeitungsebene Über Zwei
9.5 Bearbeitungsebene über zwei Vektoren definieren: PLANE VECTOR Anwendung Die Definition einer Bearbeitungsebene über zwei Vektoren können Sie dann verwenden, wenn Ihr CAD-System den Basisvektor und den Normalenvektor der geschwenkten Bearbeitungsebene berechnen kann. Eine normierte Eingabe ist nicht erforderlich. Die TNC berechnet die Normierung intern, so dass Sie Werte zwischen -99.999999 uns +99.999999 eingeben können.
Seite 465 NC-Satz 5 PLANE VECTOR BX0.8 BY-0.4 BZ- 0.4472 NX0.2 NY0.2 NZ0.9592 ..Verwendete Abkürzungen Abkürzung Bedeutung Englisch vector = Vektor VECTOR BX, BY, BZ Basisvektor: X-, Y- und Z-Komponente NX, NY, NZ Normalenvektor: X-, Y- und Z-Komponente HEIDENHAIN iTNC 530...
Seite 466: Bearbeitungsebene Über Drei
9.6 Bearbeitungsebene über drei Punkte definieren: PLANE POINTS Anwendung Eine Bearbeitungsebene lässt sich eindeutig definieren durch die Angabe dreier beliebiger Punkte P1 bis P3 dieser Ebene. Diese Möglichkeit ist in der Funktion PLANE POINTS realisiert. Beachten Sie vor dem Programmieren Die Verbindung von Punkt 1 zu Punkt 2 legt die Richtung der geschwenkten Hauptachse fest (X bei Werkzeug- achse Z).
Seite 467 3. Ebenenpunktes (siehe Bild rechts unten) Weiter mit den Positioniereigenschaften (siehe „Posi- tionierverhalten der PLANE-Funktion festlegen” auf Seite 470) NC-Satz 5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X+0 P3Y+41 P3Z+32.5 ..Verwendete Abkürzungen Abkürzung Bedeutung POINTS Englisch points = Punkte HEIDENHAIN iTNC 530...
Seite 468: Bearbeitungsebene Über Einen Einzelnen, Inkrementalen Raumwinkel Definieren
9.7 Bearbeitungsebene über einen einzelnen, inkrementalen Raumwinkel definieren: PLANE RELATIVE Anwendung Den inkrementalen Raumwinkel verwenden Sie dann, wenn eine bereits aktive geschwenkte Bearbeitungsebene durch eine weitere Drehung geschwenkt werden soll. Beispiel 45° Fase an einer geschwenkten Ebene anbringen. Beachten Sie vor dem Programmieren Der definierte Winkel wirkt immer bezogen auf die aktive Bearbeitungsebene, ganz gleich mit welcher Funktion Sie diese aktiviert haben.
Seite 469: Verwendete Abkürzungen
Softkey wählen. Einga- bebereich: -359.9999° bis +359.9999° Weiter mit den Positioniereigenschaften (siehe „Posi- tionierverhalten der PLANE-Funktion festlegen” auf Seite 470) Beispiel: NC-Satz 5 PLANE RELATIV SPB-45 ..Verwendete Abkürzungen Abkürzung Bedeutung RELATIV Englisch relative = bezogen auf HEIDENHAIN iTNC 530...
Seite 470: Übersicht
9.8 Positionierverhalten der PLANE-Funktion festlegen Übersicht Unabhängig davon, welche PLANE-Funktion Sie verwenden um die geschwenkte Bearbeitungsebene zu definieren, stehen folgende Funktionen zum Positionierverhalten immer zur Verfügung: Automatisches Einschwenken Auswahl von alternativen Schwenkmöglichkeiten Auswahl der Transformationsart 9 Programmieren: Sonderfunktionen...
Seite 471: Automatisches Einschwenken: (Eingabe Zwingend Erforderlich)
Parameter Abstand Drehpunkt von WZ-Spitze und Vorschub? F= zu definieren. Wenn Sie die Option TURN (PLANE- Funktion soll automatisch ohne Ausgleichsbewegung einschwenken) gewählt haben, ist noch der nachfolgend erklärte Parameter Vor- schub? F= zu definieren. HEIDENHAIN iTNC 530...
Seite 472 Abstand Drehpunkt von WZ-Spitze (inkremental): Die TNC schwenkt das Werkzeug (den Tisch) um die Werkzeugspitze ein. Über den Parameter ABST verlagern Sie den Drehpunkt der Einschwenkbewe- gung bezogen auf die aktuelle Position der Werkzeugspitze. Beachten Sie! Wenn das Werkzeug vor dem Einschwenken auf dem angegebenen Abstand zum Werkstück steht, dann steht das Werkzeug auch nach dem Einschwenken rela- tiv gesehen auf der gleichen Position (siehe Bild rechts...
Seite 473 Auf sichere Höhe positionieren 12 L Z+250 R0 FMAX 13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY PLANE-Funktion definieren und aktivieren 14 L A+Q120 C+Q122 F2000 Drehachse positionieren mit den von der TNC berechneten Werten Bearbeitung in der geschwenkten Ebene definieren HEIDENHAIN iTNC 530...
Seite 474: Auswahl Von Alternativen Schwenkmöglichkeiten: Seq +/- (Eingabe Optional)
Auswahl von alternativen Schwenk- möglichkeiten: SEQ +/– (Eingabe optional) Aus der von Ihnen definierten Lage der Bearbeitungsebene muss die TNC die dazu passende Stellung der an Ihrer Maschine vorhandenen Drehachsen berechnen. In der Regel ergeben sich immer zwei Lösungsmöglichkeiten. Über den Schalter SEQ stellen Sie ein, welche Lösungsmöglichkeit die TNC verwenden soll: SEQ+ positioniert die Masterachse so, dass sie einen positiven Win- kel einnimmt.
Seite 475: Auswahl Der Transformationsart (Eingabe Optional)
Koordinatensystem auf den definierten Schwenkwin- kel drehen soll. Der Rundtisch wird nicht bewegt, die Kompensation der Drehung erfolgt rechnerisch TABLE ROT legt fest, dass die PLANE-Funktion den Rundtisch auf den definierten Schwenkwinkel posi- tionieren soll. Die Kompensation erfolgt durch eine Werkstück-Drehung HEIDENHAIN iTNC 530...
Seite 476: Sturzfräsen In Der Geschwenkten Ebene
9.9 Sturzfräsen in der geschwenkten Ebene Funktion In Verbindung mit den neuen PLANE-Funktionen und M128 können Sie in einer geschwenkten Bearbeitungsebene sturzfräsen. Hierfür ste- hen zwei Definitionsmöglichkeiten zur Verfügung: Sturzfräsen durch inkrementales Verfahren einer Drehachse Sturzfräsen über Normalenvektoren Sturzfräsen in der geschwenkten Ebene funktioniert nur mit Radiusfräsern.
Seite 477: Sturzfräsen Über Normalenvektoren
12 L Z+50 R0 FMAX M128 PLANE-Funktion definieren und aktivieren 13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 MOVE ABST50 F1000 Sturzwinkel einstellen über Normalenvektor 14 LN X+31.737 Y+21,954 Z+33,165 NX+0,3 NY+0 NZ+0,9539 F1000 M3 Bearbeitung in der geschwenkten Ebene definieren HEIDENHAIN iTNC 530...
Seite 478: Function Tcpm Definieren
9.10 FUNCTION TCPM (Software-Option 2) Funktion Die Maschinengeometrie muss vom Maschinenhersteller in Maschinen-Parametern oder in Kinematik-Tabellen fest- gelegt sein. Bei Schwenkachsen mit Hirth-Verzahnung: Stellung der Schwenkachse nur verändern, nachdem Sie das Werkzeug freigefahren haben. Ansonsten können durch das Herausfahren aus der Verzahnung Konturverlet- zungen entstehen.
Seite 479: Wirkungsweise Des Programmierten Vorschubs
F CONT legt fest, dass der programmierte Vorschub als Bahnvorschub der im jeweiligen NC-Satz program- mierten Achsen interpretiert wird NC-Beispielsätze: 13 FUNCTION TCPM F TCP ... Vorschub bezieht sich auf die Werkzeug-Spitze 14 FUNCTION TCPM F CONT ... Vorschub wird als Bahnvorschub interpretiert HEIDENHAIN iTNC 530...
Seite 480: Interpretation Der Programmierten Drehachs-Koordinaten
Interpretation der programmierten Drehachs- Koordinaten Maschinen mit 45°-Schwenkköpfen oder 45°-Schwenktischen hatten bisher keine Möglichkeit, auf einfache Weise Sturzwinkel bzw. eine Werkzeug-Orientierung bezogen auf das momentan aktive Koordina- tensystem (Raumwinkel) einzustellen. Diese Funktionalität konnte lediglich über extern erstellte Programme mit Flächen-Normalenvek- toren (LN-Sätze) realisiert werden.
Seite 481: Interpolationsart Zwischen Start- Und Endposition
Peripheral Milling die Konturabweichungen. NC-Beispielsätze: 13 FUNCTION TCPM F TCP AXIS SPAT PATHCTRL AXIS Werkzeugspitze bewegt sich auf einer Geraden 14 FUNCTION TCPM F TCP AXIS POS PATHCTRL VECTOR Werkzeugspitze und Werkzeug-Richtungsvektor bewegen sich in einer Ebene HEIDENHAIN iTNC 530...
Seite 482: Function Tcpm Rücksetzen
FUNCTION TCPM rücksetzen FUNCTION RESET TCPM verwenden, wenn Sie die Funk- tion gezielt innerhalb eines Programmes zurückset- zen wollen NC-Beispielsatz: 25 FUNCTION RESET TCPM FUNCTION TCPM rücksetzen Die TNC setzt FUNCTION TCPM automatisch zurück, wenn Sie in einer Programmlauf-Betriebsart ein neues Pro- gramm wählen.
Seite 483: Rückwärts-Programm Erzeugen
Programmes: CONT1_rev.h Um ein Rückwärts-Programm erzeugen zu können, muss die TNC zunächst ein linearisiertes Vorwärts-Programm erzeugen, d.h. ein Programm erzeugen, in dem alle Kon- turelemente aufgelöst sind. Dieses Programm ist eben- falls abarbeitbar und hat die Datei-Namens-Ergänzung _fwd.h. HEIDENHAIN iTNC 530...
Seite 484: Voraussetzungen An Das Umzuwandelnde Programm
Bearbeitungs- und Antast-Zyklen Zyklen-Aufrufe CYCL CALL, CYCL CALL PAT, CYCL CALL POS Zusatz-Funktionen M HEIDENHAIN empfiehlt daher nur solche Programme umzuwandeln, die eine reine Konturbeschreibung enthalten. Erlaubt sind alle auf der TNC programmierbaren Bahnfunktionen, einschließlich FK-Sätze. RND- und CHF-Sätze verschiebt die TNC so, das diese an der richtigen Stelle auf der Kontur wieder abgearbeitet werden.
Seite 485 11 CALL PGM CONT1_FWD.H Inkrementale Tiefen-Zustellung 12 L IZ-2.5 F1000 Rückwärts-Programm rufen 13 CALL PGM CONT1_REV.H Programmteil ab Satz 9 drei Mal wiederholen 14 CALL LBL 1 REP3 Freifahren, Programm-Ende 15 L Z+100 R0 F MAX M2 HEIDENHAIN iTNC 530...
Seite 487: Programmieren: Unterprogramme Und Programmteil-Wiederholungen
Programmieren: Unterprogramme und Pro- grammteil-Wiederholungen...
Seite 488 10.1 Unterprogramme und Programmteil-Wiederholungen kennzeichnen Einmal programmierte Bearbeitungsschritte können Sie mit Unterpro- grammen und Programmteil-Wiederholungen wiederholt ausführen lassen. Label Unterprogramme und Programmteil-Wiederholungen beginnen im Bearbeitungsprogramm mit der Marke LBL, eine Abkürzung für LABEL (engl. für Marke, Kennzeichnung). LABEL erhalten eine Nummer zwischen 1 und 999 oder einen von Ihnen definierbaren Namen.
Seite 489: Unterprogramme
Taste “ drücken, um zur Textein- gabe zu wechseln Wiederholungen REP: Dialog mit Taste NO ENT über- gehen. Wiederholungen REP nur bei Programmteil- Wiederholungen einsetzen CALL LBL 0 ist nicht erlaubt, da es dem Aufruf eines Unterprogramm-Endes entspricht. HEIDENHAIN iTNC 530...
Seite 490: Programmteil-Wiederholung Programmieren
10.3 Programmteil-Wiederholungen Label LBL Programmteil-Wiederholungen beginnen mit der Marke LBL (LABEL). Eine Programmteil-Wiederholung schließt mit CALL LBL /REP ab. 0 BEGIN PGM ... Arbeitsweise LBL1 1 Die TNC führt das Bearbeitungs-Programm bis zum Ende des Pro- grammteils (CALL LBL /REP) aus 2 Anschließend wiederholt die TNC den Programmteil zwischen dem aufgerufenen LABEL und dem Label-Aufruf CALL LBL /REP CALL LBL 2...
Seite 491 Um ein beliebiges Programm als Unterprogramm zu verwenden, benötigt die TNC keine LABELs END PGM A END PGM B Das aufgerufene Programm darf keine Zusatz-Funktion M2 oder M30 enthalten Das aufgerufene Programm darf keinen Aufruf CALL PGM ins aufru- fende Programm enthalten (Endlosschleife) HEIDENHAIN iTNC 530...
Seite 492: Beliebiges Programm Als Unterprogramm Aufrufen
Beliebiges Programm als Unterprogramm aufrufen Funktionen zum Programm-Aufruf wählen: Taste PGM CALL drücken Softkey PROGRAMM drücken Vollständigen Pfadnamen des aufzurufenden Pro- gramms eingeben, mit Taste END bestätigen Das aufgerufene Programm muss auf der Festplatte der TNC gespeichert sein. Wenn Sie nur den Programm-Namen eingeben, muss das aufgerufene Programm im selben Verzeichnis stehen wie das rufende Programm.
Seite 493 Anfang von Unterprogramm UP1 39 CALL LBL 2 Unterprogramm bei LBL2 wird aufgerufen 45 LBL 0 Ende von Unterprogramm 1 46 LBL 2 Anfang von Unterprogramm 2 62 LBL 0 Ende von Unterprogramm 2 63 END PGM UPGMS MM HEIDENHAIN iTNC 530...
Seite 494: Programmteil-Wiederholungen Wiederholen
Programm-Ausführung 1 Hauptprogramm UPGMS wird bis Satz 17 ausgeführt 2 Unterprogramm 1 wird aufgerufen und bis Satz 39 ausgeführt 3 Unterprogramm 2 wird aufgerufen und bis Satz 62 ausgeführt. Ende von Unterprogramm 2 und Rücksprung zum Unterpro- gramm, von dem es aufgerufen wurde 4 Unterprogramm 1 wird von Satz 40 bis Satz 45 ausgeführt.
Seite 495: Unterprogramm Wiederholen
2 Unterprogramm 2 wird aufgerufen und ausgeführt 3 Programmteil zwischen Satz 12 und Satz 10 wird 2 mal wiederholt: Unterprogramm 2 wird 2 mal wiederholt 4 Hauptprogramm UPGREP wird von Satz 13 bis Satz 19 ausgeführt; Programm-Ende HEIDENHAIN iTNC 530...
Seite 496: Beispiel: Konturfräsen In Mehreren Zustellungen
Beispiel: Konturfräsen in mehreren Zustellungen Programm-Ablauf Werkzeug vorpositionieren auf Oberkante Werk- stück Zustellung inkremental eingeben Konturfräsen Zustellung und Konturfräsen wiederholen 0 BEGIN PGM PGMWDH MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+10 Werkzeug-Definition 4 TOOL CALL 1 Z S500...
Seite 497 18 DEP CT CCA90 R+5 F1000 Freifahren 19 L X-20 Y+0 R0 FMAX Rücksprung zu LBL 1; insgesamt vier Mal 20 CALL LBL 1 REP 4/4 Werkzeug freifahren, Programm-Ende 21 L Z+250 R0 FMAX M2 22 END PGM PGMWDH MM HEIDENHAIN iTNC 530...
Seite 498: Beispiel: Bohrungsgruppen
Beispiel: Bohrungsgruppen Programm-Ablauf Bohrungsgruppen anfahren im Hauptprogramm Bohrungsgruppe aufrufen (Unterprogramm 1) Bohrungsgruppe nur einmal im Unterprogramm 1 programmieren 0 BEGIN PGM UP1 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+2.5 Werkzeug-Definition 4 TOOL CALL 1 Z S5000 Werkzeug-Aufruf...
Seite 499 16 L IX.20 R0 FMAX M99 Bohrung 3 anfahren, Zyklus aufrufen 17 L IY+20 R0 FMAX M99 Bohrung 4 anfahren, Zyklus aufrufens 18 L IX-20 R0 FMAX M99 Ende des Unterprogramms 1 19 LBL 0 20 END PGM UP1 MM HEIDENHAIN iTNC 530...
Seite 500: Beispiel: Bohrungsgruppe Mit Mehreren Werkzeugen
Beispiel: Bohrungsgruppe mit mehreren Werkzeugen Programm-Ablauf Bearbeitungs-Zyklen programmieren im Haupt- programm Komplettes Bohrbild aufrufen (Unterprogramm 1) Bohrungsgruppen anfahren im Unterprogramm 1, Bohrungsgruppe aufrufen (Unterprogramm 2) Bohrungsgruppe nur einmal im Unterprogramm 2 programmieren 1 1 3 0 BEGIN PGM UP2 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+4...
Seite 501 30 L 9X+20 R0 FMAX M99 Bohrung 3 anfahren, Zyklus aufrufen 31 L IY+20 R0 FMAX M99 Bohrung 4 anfahren, Zyklus aufrufen 32 L IX-20 R0 FMAX M99 Ende des Unterprogramms 2 33 LBL 0 34 END PGM UP2 MM HEIDENHAIN iTNC 530...
Seite 503: Programmieren: Q-Parameter
Programmieren: Q-Parameter...
Seite 504: Prinzip Und Funktionsübersicht
11.1 Prinzip und Funktionsübersicht Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von Zah- lenwerten Platzhalter ein: die Q-Parameter. Q-Parameter stehen beispielsweise für Koordinatenwerte Vorschübe Drehzahlen Zyklus-Daten Außerdem können Sie mit Q-Parametern Konturen programmieren, die über mathematische Funktionen bestimmt sind oder die Ausfüh- rung von Bearbeitungsschritten von logischen Bedingungen abhängig machen.
Seite 505: Q-Parameter-Funktionen Aufrufen
Taste „Q“ (im Feld für Zahlen-Eingaben und Achswahl unter –/+ - Taste). Dann zeigt die TNC folgende Softkeys: Funktionsgruppe Softkey Mathematische Grundfunktionen Winkelfunktionen Funktion zur Kreisberechnung Wenn/dann-Entscheidungen, Sprünge Sonstige Funktionen Formel direkt eingeben Funktion zur Bearbeitung komplexer Konturen HEIDENHAIN iTNC 530...
Seite 506: Teilefamilien - Q-Parameter Statt Zahlenwerte
11.2 Teilefamilien – Q-Parameter statt Zahlenwerte Mit der Q-Parameter-Funktion FN0: ZUWEISUNG können Sie Q-Para- metern Zahlenwerte zuweisen. Dann setzen Sie im Bearbeitungs-Pro- gramm statt dem Zahlenwert einen Q-Parameter ein. NC-Beispielsätze 15 FNO: Q10=25 Zuweisung Q10 erhält den Wert 25 L X +Q10 entspricht L X +25 Für Teilefamilien programmieren Sie z.B.
Seite 507 Wurzel aus einer Zahl ziehen und zuweisen Verboten: Wurzel aus negativem Wert! Rechts vom „=“-Zeichen dürfen Sie eingeben: zwei Zahlen zwei Q-Parameter eine Zahl und einen Q-Parameter Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie beliebig mit Vorzeichen versehen. HEIDENHAIN iTNC 530...
Seite 508: Grundrechenarten Programmieren
Grundrechenarten programmieren Beispiel: Programmsätze in der TNC Beispiel: 16 FN0: Q5 = +10 Q-Parameter-Funktionen wählen: Taste Q drücken 17 FN3: Q12 = +Q5 * +7 Mathematische Grundfunktionen wählen: Softkey GRUNDFUNKT. drücken Q-Parameter-Funktion ZUWEISUNG wählen: Softkey FN0 X = Y drücken PARAMETER-NR.
Seite 509: Winkelfunktionen (Trigonometrie)
α = arctan (a / b) = arctan (sin α / cos α) Beispiel: a = 25 mm b = 50 mm α = arctan (a / b) = arctan 0,5 = 26,57° Zusätzlich gilt: a² + b² = c² (mit a² = a x a) (a² + b²) HEIDENHAIN iTNC 530...
Seite 510: Winkelfunktionen Programmieren
Winkelfunktionen programmieren Die Winkelfunktionen erscheinen mit Druck auf den Softkey WINKEL- FUNKT. Die TNC zeigt die Softkeys in der Tabelle unten. Programmierung: vergleiche „Beispiel: Grundrechenarten program- mieren“ Funktion Softkey FN6: SINUS z.B. FN6: Q20 = SIN–Q5 Sinus eines Winkels in Grad (°) bestimmen und zuwei- FN7: COSINUS z.B.
Seite 511: Anwendung
Spindelachse Z) im Parameter Q20, den Kreismittelpunkt der Neben- achse (Y bei Spindelachse Z) im Parameter Q21 und den Kreisradius im Parameter Q22 ab. Beachten Sie, dass FN23 und FN24 neben dem Ergebnis- Parameter auch die zwei folgenden Parameter automa- tisch überschreiben. HEIDENHAIN iTNC 530...
Seite 512: Wenn/Dann-Entscheidungen Mit Q-Parametern
11.6 Wenn/dann-Entscheidungen mit Q-Parametern Anwendung Bei Wenn/Dann-Entscheidungen vergleicht die TNC einen Q-Parame- ter mit einem anderen Q-Parameter oder einem Zahlenwert. Wenn die Bedingung erfüllt ist, dann setzt die TNC das Bearbeitungs-Programm an dem LABEL fort, der hinter der Bedingung programmiert ist (LABEL siehe „Unterprogramme und Programmteil-Wiederholungen kenn- zeichnen”, Seite 488).
Seite 513: Verwendete Abkürzungen Und Begriffe
Verwendete Abkürzungen und Begriffe (engl.): Wenn (engl. equal): Gleich (engl. not equal): Nicht gleich (engl. greater than): Größer als (engl. less than): Kleiner als GOTO (engl. go to): Gehe zu HEIDENHAIN iTNC 530...
Seite 514: Q-Parameter Kontrollieren Und Ändern
11.7 Q-Parameter kontrollieren und ändern Vorgehensweise Sie können Q-Parameter beim Erstellen, Testen und Abarbeiten in den Betriebsarten Programm Einspeichern/Editieren, Programm Test, Pro- grammlauf Satzfolge und Programmlauf Einzelsatz kontrollieren und auch ändern. Ggf. Programmlauf abbrechen (z.B. externe STOP-Taste und Soft- key INTERNER STOP drücken) bzw. Programm-Test anhalten Q-Parameter-Funktionen aufrufen: Taste Q bzw.
Seite 515: Zusätzliche Funktionen
FN19:PLC Werte an die PLC übergeben FN20:WAIT FOR NC und PLC synchronisieren FN25:PRESET Bezugspunkt Setzen während des Programmlaufs FN26:TABOPEN Frei definierbare Tabelle öffnen FN27:TABWRITE In eine frei definierbare Tabelle schreiben FN28:TABREAD Aus einer frei definierbaren Tabelle lesen HEIDENHAIN iTNC 530...
Seite 516 Mit der Funktion FN14: ERROR können Sie programmgesteuert Mel- Fehler-Nummer Text dungen ausgeben lassen, die vom Maschinenhersteller bzw. von 1000 Spindel? HEIDENHAIN vorprogrammiert sind: Wenn die TNC im Programmlauf 1001 Werkzeugachse fehlt oder Programm-Test zu einem Satz mit FN 14 kommt, so unterbricht 1002 Werkzeug-Radius zu klein sie und gibt eine Meldung aus.
Seite 517 Tiefe negativ eingeben 1078 Q303 im Messzyklus undefiniert! 1079 Werkzeugachse nicht erlaubt 1080 Berechnete Werte fehlerhaft 1081 Messpunkte widersprüchlich 1082 Sichere Höhe falsch eingegeben 1083 Eintauchart widersprüchlich 1084 Bearbeitungszyklus nicht erlaubt 1085 Zeile ist schreibgeschützt 1086 Kein Spitzenwinkel definiert HEIDENHAIN iTNC 530...
Seite 518 FN15: PRINT: Texte oder Q-Parameter-Werte ausgeben Datenschnittstelle einrichten: Im Menüpunkt PRINT bzw. PRINT-TEST legen Sie den Pfad fest, auf dem die TNC die Texte oder Q-Parameter-Werte speichern soll. Siehe „Zuweisung”, Seite 580. Über die Ethernet-Schnittstelle können mit FN15 keine Daten ausgegeben werden. Mit der Funktion FN 15: PRINT können Sie Werte von Q-Parametern und Fehlermeldungen über die Datenschnittstelle ausgeben, zum Bei- spiel an einen Drucker.
Seite 519 Formate und die auszugebenden Q-Parameter festlegen. Beispiel für eine Text-Datei, die das Ausgabeformat festlegt: “MESSPROTOKOLL SCHAUFELRAD-SCHWERPUNKT“; “DATUM: %2d-%2d-%4d“,DAY,MONTH,YEAR4; “UHRZEIT: %2d:%2d:%2d“,HOUR,MIN,SEC; “————————————————————————“ “ANZAHL MESSWERTE: = 1“; “*******************************************“;# “X1 = %9.3LF“, Q31; “Y1 = %9.3LF“, Q32; “Z1 = %9.3LF“, Q33; “******************************************“; HEIDENHAIN iTNC 530...
Seite 520 Zum Erstellen von Text-Dateien setzen Sie folgende Formatierungs- funktionen ein: Sonderzeichen Funktion “....“ Ausgabeformat für Text und Variablen zwi- schen Anführungszeichen oben festlegen %9.3LF Format für Q-Parameter festlegen: 9 Stellen insgesamt (incl. Dezimalpunkt), davon 3 Nachkomma-Stellen, Long, Floating (Dezimal- zahl) Format für Textvariable Trennzeichen zwischen Ausgabeformat und Parameter...
Seite 521 Im FN16-Satz die Format-Datei und die Protokoll-Datei jeweils mit Extension programmieren. Wenn Sie als Pfadnamen der Protokoll-Datei lediglich den Dateinamen angeben, dann speichert die TNC die Proto- kolldatei in dem Verzeichnis, in dem das NC-Programm mit der FN16-Funktion steht. HEIDENHAIN iTNC 530...
Seite 522 Meldungen auf den Bildschirm ausgeben Sie können die Funktion FN16 auch benützen, um beliebige Meldun- gen vom NC-Programm aus in einem Überblendfenster auf den Bild- schirm der TNC auszugeben. Dadurch lassen sich auf einfache Weise auch längere Hinweistexte an einer beliebigen Stelle im Programm so anzeigen, dass der Bediener darauf reagieren muss.
Seite 523 Vorschub Tiefenzust. aktiver Bearbeitungs-Zyklus Erste Seitenlänge Zyklus Rechtecktasche Zweite Seitenlänge Zyklus Rechtecktasche Erste Seitenlänge Zyklus Nut Zweite Seitenlänge Zyklus Nut Radius Zyklus Kreistasche Vorschub Fräsen aktiver Bearbeitungs-Zyklus Drehsinn aktiver Bearbeitungs-Zyklus Verweilzeit aktiver Bearbeitungs-Zyklus Gewindesteigung Zyklus 17, 18 HEIDENHAIN iTNC 530...
Seite 524 Gruppen-Name, ID-Nr. Nummer Index Bedeutung Schlichtaufmaß aktiver Bearbeitungs-Zyklus Ausräumwinkel aktiver Bearbeitungs-Zyklus Daten aus der Werkzeug-Tabelle, 50 WKZ-Nr. Werkzeug-Länge WKZ-Nr. Werkzeug-Radius WKZ-Nr. Werkzeug-Radius R2 WKZ-Nr. Aufmaß Werkzeug-Länge DL WKZ-Nr. Aufmaß Werkzeug-Radius DR WKZ-Nr. Aufmaß Werkzeug-Radius DR2 WKZ-Nr. Werkzeug gesperrt (0 oder 1) WKZ-Nr.
Seite 525 +4: Z-Achse gespiegelt +64: U-Achse gespiegelt +128: V-Achse gespiegelt +256: W-Achse gespiegelt Kombinationen = Summe der Einzelachsen Aktiver Maßfaktor X-Achse Aktiver Maßfaktor Y-Achse Aktiver Maßfaktor Z-Achse Aktiver Maßfaktor U-Achse Aktiver Maßfaktor V-Achse Aktiver Maßfaktor W-Achse 3D-ROT A-Achse 3D-ROT B-Achse HEIDENHAIN iTNC 530...
Seite 526 Gruppen-Name, ID-Nr. Nummer Index Bedeutung 3D-ROT C-Achse Bearbeitungsebene Schwenken aktiv/inaktiv (-1/0) in einer Programmlauf-Betriebsart Bearbeitungsebene Schwenken aktiv/inaktiv (-1/0) in einer manuellen Betriebsart Aktive Nullpunkt-Verschiebung, 220 X-Achse Y-Achse Z-Achse A-Achse B-Achse C-Achse U-Achse V-Achse W-Achse Verfahrbereich, 230 1 bis 9 Negativer Software-Endschalter Achse 1 bis 9 1 bis 9 Positiver Software-Endschalter Achse 1 bis 9 Soll-Position im REF-System, 240...
Seite 527 Mittelpunkt Z-Achse (REF-System) Teller-Radius Messendes Tastsystem, 350 Kalibrierte Tasterlänge Tasterradius 1 Tasterradius 2 Durchmesser Einstellring Mittenversatz Hauptachse Mittenversatz Nebenachse Korrekturfaktor 1. Achse Korrekturfaktor 2. Achse Korrekturfaktor 3. Achse Kraftverhältnis 1. Achse Kraftverhältnis 2. Achse Kraftverhältnis 3. Achse HEIDENHAIN iTNC 530...
Seite 528 Gruppen-Name, ID-Nr. Nummer Index Bedeutung Letzter Antastpunkt TCH PROBE- 1 bis 9 Position im aktiven Koordinaten-System Achse 1 bis 9 Zyklus 0 oder letzter Antastpunkt aus Betriebsart Manuell, 360 1 bis 9 Position im REF-System Achse 1 bis 9 Wert aus der aktiven Nullpunkt- NP-Num- 1 bis 9 X-Achse bis W-Achse...
Seite 529 Im FN 20-Satz sind folgende Bedingungen erlaubt: Bedingung Kurzbezeichnung Gleich Kleiner als < Größer als > Kleiner-Gleich <= Größer-Gleich >= Beispiel: Programmlauf anhalten, bis die PLC den Merker 4095 auf 1 setzt 32 FN20: WAIT FOR M4095==1 HEIDENHAIN iTNC 530...
Seite 530 FN25: PRESET: Neuen Bezugspunkt setzen Diese Funktion können Sie nur programmieren, wenn Sie die Schlüssel-Zahl 555343 eingegeben haben, siehe „Schlüssel-Zahl eingeben”, Seite 577. Mit der Funktion FN 25: PRESET können Sie während des Programm- laufs in einer wählbaren Achse einen neuen Bezugspunkt setzen. Q-Parameter-Funktion wählen: Taste Q drücken (im Feld für Zahlen- Eingabe, rechts).
Seite 531 Tiefe und D beschreiben. Die Werte, die in die Tabelle geschrieben werden sollen, müssen in den Q-Parametern Q5, Q6 und Q7 gespei- chert sein 53 FN0: Q5 = 3,75 54 FN0: Q6 = -5 55 FN0: Q7 = 7,5 56 FN27: TABWRITE 5/“RADIUS,TIEFE,D“ = Q5 HEIDENHAIN iTNC 530...
Seite 532 FN28: TABREAD: Frei definierbare Tabelle lesen Mit der Funktion FN 28: TABREAD lesen Sie aus der Tabelle, die Sie zuvor mit FN 26 TABOPEN geöffnet haben. Sie können bis zu 8 Spaltennamen in einem TABREAD-Satz definie- ren, d.h. lesen. Die Spaltennamen müssen zwischen Anführungszei- chen stehen und durch ein Komma getrennt sein.
Seite 533: Formel Direkt Eingeben
Tangens eines Winkels z.B. Q46 = TAN 45 Arcus-Sinus Umkehrfunktion des Sinus; Winkel bestimmen aus dem Verhältnis Gegenkathete/Hypotenuse z.B. Q10 = ASIN 0,75 Arcus-Cosinus Umkehrfunktion des Cosinus; Winkel bestimmen aus dem Verhältnis Ankathete/Hypotenuse z.B. Q11 = ACOS Q40 HEIDENHAIN iTNC 530...
Seite 534 Verknüpfungs-Funktion Softkey Arcus-Tangens Umkehrfunktion des Tangens; Winkel bestimmen aus dem Verhältnis Gegenkathete/Ankathete z.B. Q12 = ATAN Q50 Werte potenzieren z.B. Q15 = 3^3 Konstante Pl (3,14159) z.B. Q15 = PI Logarithmus Naturalis (LN) einer Zahl bilden Basiszahl 2,7183 z.B. Q15 = LN Q11 Logarithmus einer Zahl bilden, Basiszahl 10 z.B.
Seite 535: Rechenregeln
1. Rechenschritt 10 quadrieren = 100 2. Rechenschritt 3 mit 3 potenzieren = 27 3. Rechenschritt 100 – 27 = 73 Distributivgesetz Gesetz der Verteilung beim Klammerrechnen a * (b + c) = a * b + a * c HEIDENHAIN iTNC 530...
Seite 536: Eingabe-Beispiel
Eingabe-Beispiel Winkel berechnen mit arctan aus Gegenkathete (Q12) und Ankathete (Q13); Ergebnis Q25 zuweisen: Formel-Eingabe wählen: Taste Q und Softkey FOR- MEL drücken PARAMETER-NR. FÜR ERGEBNIS? Parameter-Nummer eingeben Softkey-Leiste weiterschalten und Arcus-Tangens- Funktion wählen Softkey-Leiste weiterschalten und Klammer öffnen Q-Parameter Nummer 12 eingeben Division wählen Q-Parameter Nummer 13 eingeben Klammer schließen und Formel-Eingabe beenden...
Seite 537: Vorbelegte Q-Parameter
Der Wert des Parameters Q109 hängt von der aktuellen Werkzeug- achse ab: Werkzeugachse Parameter-Wert Keine Werkzeugachse definiert Q109 = –1 X-Achse Q109 = 0 Y-Achse Q109 = 1 Z-Achse Q109 = 2 U-Achse Q109 = 6 V-Achse Q109 = 7 W-Achse Q109 = 8 HEIDENHAIN iTNC 530...
Seite 538: Maßangaben Im Programm: Q113
Spindelzustand: Q110 Der Wert des Parameters Q110 hängt von der zuletzt programmierten M-Funktion für die Spindel ab: M-Funktion Parameter-Wert Kein Spindelzustand definiert Q110 = –1 M03: Spindel EIN, Uhrzeigersinn Q110 = 0 M04: Spindel EIN, Gegenuhrzeigersinn Q110 = 1 M05 nach M03 Q110 = 2 M05 nach M04 Q110 = 3...
Seite 539: Koordinaten Nach Antasten Während Des Programmlaufs
MP100 Ist-Sollwert-Abweichung bei automatischer Werkzeug-Vermessung mit dem TT 130 Ist-Soll-Abweichung Parameter-Wert Werkzeug-Länge Q115 Werkzeug-Radius Q116 Schwenken der Bearbeitungsebene mit Werkstück-Winkeln: von der TNC berechnete Koordinaten für Drehachsen Koordinaten Parameter-Wert A-Achse Q120 B-Achse Q121 C-Achse Q122 HEIDENHAIN iTNC 530...
Seite 540: Messergebnisse Von Tastsystem-Zyklen (Siehe Auch Benutzer-Handbuch Tastsystem-Zyklen)
Messergebnisse von Tastsystem-Zyklen (siehe auch Benutzer-Handbuch Tastsystem-Zyklen) Gemessene Istwerte Parameter-Wert Winkel einer Geraden Q150 Mitte in der Hauptachse Q151 Mitte in der Nebenachse Q152 Durchmesser Q153 Taschenlänge Q154 Taschenbreite Q155 Länge in der im Zyklus gewählten Achse Q156 Lage der Mittelachse Q157 Winkel der A-Achse Q158...
Seite 541 Merker für Zyklen (Bearbeitungsbilder) Q197 Nummer des zuletzt aktiven Messzyklus Q198 Status Werkzeug-Vermessung mit TT Parameter-Wert Werkzeug innerhalb Toleranz Q199 = 0,0 Werkzeug ist verschlissen (LTOL/RTOL Q199 = 1,0 überschritten) Werkzeug ist gebrochen (LBREAK/RBREAK Q199 = 2,0 überschritten) HEIDENHAIN iTNC 530...
Seite 542: Beispiel: Ellipse
Beispiel: Ellipse Programm-Ablauf Die Ellipsen-Kontur wird durch viele kleineGera- denstücke angenähert (über Q7 definierbar). Je mehr Berechnungsschritte definiert sind, desto glatter wird die Kontur Die Fräsrichtung bestimmen Sie über den Start- und Endwinkel in der Ebene: Bearbeitungsrichtung im Uhrzeigersinn: Startwinkel > Endwinkel Bearbeitungsrichtung im Gegen-Uhrzeigersinn: Startwinkel <...
Seite 543 42 CYCL DEF 10.1 ROT+0 43 CYCL DEF 7.0 NULLPUNKT Nullpunkt-Verschiebung rücksetzen 44 CYCL DEF 7.1 X+0 45 CYCL DEF 7.2 Y+0 46 L Z+Q12 F0 FMAX Auf Sicherheits-Abstand fahren Unterprogramm-Ende 47 LBL 0 48 END PGM ELLIPSE MM HEIDENHAIN iTNC 530...
Seite 544: Beispiel: Zylinder Konkav Mit Radiusfräser
Beispiel: Zylinder konkav mit Radiusfräser Programm-Ablauf Programm funktioniert nur mit Radiusfräser, die Werkzeuglänge bezieht sich auf das Kugelzen- trum Die Zylinder-Kontur wird durch viele kleine Gera- denstücke angenähert (über Q13 definierbar). Je mehr Schnitte definiert sind, desto glatter wird die Kontur Der Zylinder wird in Längsschnitten (hier: Parallel zur Y-Achse) gefräst Die Fräsrichtung bestimmen Sie über den Start-...
Seite 545 48 CYCL DEF 10.0 DREHUNG 49 CYCL DEF 10.1 ROT+0 Nullpunkt-Verschiebung rücksetzen 50 CYCL DEF 7.0 NULLPUNKT 51 CYCL DEF 7.1 X+0 52 CYCL DEF 7.2 Y+0 53 CYCL DEF 7.3 Z+0 54 LBL 0 Unterprogramm-Ende 55 END PGM ZYLIN HEIDENHAIN iTNC 530...
Seite 546: Beispiel: Kugel Konvex Mit Schaftfräser
Beispiel: Kugel konvex mit Schaftfräser Programm-Ablauf Programm funktioniert nur mit Schaftfräser Die Kugel-Kontur wird durch viele kleine Gera- denstücke angenähert (Z/X-Ebene, über Q14 definierbar). Je kleiner der Winkelschritt definiert ist, desto glatter wird die Kontur Die Anzahl der Kontur-Schnitte bestimmen Sie durch den Winkelschritt in der Ebene (über Q18) Die Kugel wird im 3D-Schnitt von unten nach oben gefräst...
Seite 547 Pol setzen in der X/Y-Ebene für Vorpositionierung 37 LP PR+Q26 PA+Q8 R0 FQ12 Vorpositionieren in der Ebene 38 CC Z+0 X+Q108 Pol setzen in der Z/X-Ebene, um Werkzeug-Radius versetzt 39 L Y+0 Z+0 FQ12 Fahren auf Tiefe HEIDENHAIN iTNC 530...
Seite 548 40 LBL 2 41 LP PR+Q6 PA+Q24 R9 FQ12 Angenäherten „Bogen” nach oben fahren 42 FN 2: Q24 = +Q24 - +Q14 Raumwinkel aktualisieren 43 FN 11: IF +Q24 GT +Q5 GOTO LBL 2 Abfrage ob ein Bogen fertig, wenn nicht, dann zurück zu LBL 2 44 LP PR+Q6 PA+Q5 Endwinkel im Raum anfahren 45 L Z+Q23 R0 F1000...
Seite 549: Programmtest Und Programm-Lauf
Programm-Test und Programmlauf...
Seite 550: Anwendung
12.1 Grafiken Anwendung In den Programmlauf-Betriebsarten und der Betriebsart Programm- Test simuliert die TNC eine Bearbeitung grafisch. Über Softkeys wäh- len sie, ob als Draufsicht Darstellung in 3 Ebenen 3D-Darstellung Die TNC-Grafik entspricht der Darstellung eines Werkstücks, das mit einem zylinderförmigen Werkzeug bearbeitet wird. Bei aktiver Werk- zeug-Tabelle können Sie die Bearbeitung mit einem Radiusfräser dar- stellen lassen.
Seite 551 Softkeys, mit der Sie die Simulations-Geschwindigkeit einstellen kön- nen: Funktionen Softkey Programm mit der Geschwindigkeiten testen, mit der es auch abgearbeitet wird (programmierte Vorschübe werden berücksichtigt) Testgeschwindigkeit schrittweise erhöhen Testgeschwindigkeit schrittweise verkleinern Programm mit maximal möglicher Geschwindigkeit testen (Grundeinstellung) HEIDENHAIN iTNC 530...
Seite 552: Übersicht: Ansichten
Übersicht: Ansichten In den Programmlauf-Betriebsarten und in der Betriebsart Programm-Test zeigt die TNC folgende Softkeys: Ansicht Softkey Draufsicht Darstellung in 3 Ebenen 3D-Darstellung Einschränkung während des Programmlaufs Die Bearbeitung lässt sich nicht gleichzeitig grafisch darstellen, wenn der Rechner der TNC durch komplizierte Bearbeitungsaufgaben oder großflächige Bearbeitungen bereits ausgelastet ist.
Seite 553: Darstellung In 3 Ebenen
Bearbeitungsebene in der Werkstück-Mitte liegt und in der Werkzeug- Achse auf der Werkstück-Oberkante. Koordinaten der Schnittlinie Die TNC blendet die Koordinaten der Schnittlinie, bezogen auf den Werkstück-Nullpunkt unten im Grafik-Fenster ein. Angezeigt werden nur Koordinaten in der Bearbeitungsebene. Diese Funktion aktivieren Sie mit Maschinen-Parameter 7310. HEIDENHAIN iTNC 530...
Seite 554: Darstellung
3D-Darstellung Die TNC zeigt das Werkstück räumlich. Wenn Sie über eine entspre- chende Hardware verfügen, dann stellt die TNC in der hochauflösen- den 3D-Grafik auch Bearbeitungen in der geschwenkten Bearbei- tungsebene und Mehrseitenbearbeitungen grafisch dar. Die 3D-Darstellung können Sie um die vertikale Achse drehen und um die horizontale Achse kippen.
Seite 555 Softkey-Leiste umschalten, bis der Auswahl-Softkey für die Funktio- nen Drehen und Vergrößern/Verkleinern erscheint Funktionen zum Drehen und Vergrößern/Verkleinern wählen: Rahmen für BLK-FORM einblenden: Hellfeld im Soft- key auf ANZEIGEN stellen Rahmen für BLK-FORM ausblenden: Hellfeld im Soft- key auf AUSBLEND. stellen HEIDENHAIN iTNC 530...
Seite 556: Ausschnittsvergrößerung
Ausschnitts-Vergrößerung Den Ausschnitt können Sie in der Betriebsart Programm-Test und in einer Programmlauf-Betriebsart in allen Ansichten verändern. Dafür muss die grafische Simulation bzw. der Programmlauf gestoppt sein. Eine Ausschnitts-Vergrößerung ist immer in allen Darstellungsar- ten wirksam. Ausschnitts-Vergrößerung ändern Softkeys siehe Tabelle Falls nötig, grafische Simulation stoppen Softkey-Leiste in der Betriebsart Programm-Test bzw.
Seite 557: Grafische Simulation Wiederholen
TNC das bearbeitete oder unbearbeitete Werkstück gemäß programmierter BLK-Form anzeigt Mit dem Softkey ROHTEIL WIE BLK FORM zeigt die TNC – auch nach einem Ausschnitt ohne AUSSCHN. ÜBER- NEHM. – das Rohteil wieder in programmierter Größe an. HEIDENHAIN iTNC 530...
Seite 558: Bearbeitungszeit Ermitteln
Bearbeitungszeit ermitteln Programmlauf-Betriebsarten Anzeige der Zeit vom Programm-Start bis zum Programm-Ende. Bei Unterbrechungen wird die Zeit angehalten. Programm-Test Anzeige der Zeit, die die TNC für die Dauer der Werkzeug-Bewegun- gen, die mit Vorschub ausgeführt werden, errechnet. Die von der TNC ermittelte Zeit eignet sich nur bedingt zur Kalkulation der Fertigungs- zeit, da die TNC keine maschinenabhängigen Zeiten (z.B.
Seite 559 In den Programmlauf-Betriebsarten und der Betriebsart Programm-Test zeigt die TNC Softkeys, mit denen Sie das Bearbei- tungs-Programm seitenweise anzeigen lassen können: Funktionen Softkey Im Programm um eine Bildschirm-Seite zurückblättern Im Programm um eine Bildschirm-Seite vorblättern Programm-Anfang wählen Programm-Ende wählen HEIDENHAIN iTNC 530...
Seite 560: Programm-Test
12.3 Programm-Test Anwendung In der Betriebsart Programm-Test simulieren Sie den Ablauf von Pro- grammen und Programmteilen, um Fehler im Programmlauf auszu- schließen. Die TNC unterstützt Sie beim Auffinden von geometrischen Unverträglichkeiten fehlenden Angaben nicht ausführbaren Sprüngen Verletzungen des Arbeitsraums Zusätzlich können Sie folgende Funktionen nutzen: Programm-Test satzweise Testabbruch bei beliebigem Satz Sätze überspringen...
Seite 561 Bearbeitungs-Zyklen – unterbrechen und wieder fortsetzen. Um den Test wieder fortsetzen zu können dürfen Sie folgende Aktionen nicht durchführen: mit der Taste GOTO einen anderen Satz wählen Änderungen am Programm durchführen die Betriebsart wechseln ein neues Programm wählen HEIDENHAIN iTNC 530...
Seite 562 Programm-Test bis zu einem bestimmten Satz ausführen Mit STOP BEI N führt die TNC den Programm-Test nur bis zum Satz mit der Satz-Nummer N durch. In der Betriebsart Programm-Test den Programm-Anfang wählen Programm-Test bis zu bestimmtem Satz wählen: Softkey STOP BEI N drücken Stop bei N: Satz-Nummer eingeben, bei der der Pro- gramm-Test gestoppt werden soll Programm: Name des Programms eingeben, in dem...
Seite 563: Bearbeitungs-Programm Ausführen
Aus- /Einschalten der Maschine aktiv. Um die ursprüngliche Eilgang-Geschwindigkeit wiederherzustel- len, müssen Sie den entsprechenden Zahlenwert wieder eingeben. Programmlauf Satzfolge Bearbeitungs-Programm mit externer START-Taste starten Programmlauf Einzelsatz Jeden Satz des Bearbeitungs-Programms mit der externen START- Taste einzeln starten HEIDENHAIN iTNC 530...
Seite 564: Bearbeitung Unterbrechen
Bearbeitung unterbrechen Sie haben verschiedene Möglichkeiten, einen Programmlauf zu unter- brechen: Programmierte Unterbrechungen Externe STOP-Taste Umschalten auf Programmlauf Einzelsatz Registriert die TNC während eines Programmlaufs einen Fehler, so unterbricht sie die Bearbeitung automatisch. Programmierte Unterbrechungen Unterbrechungen können Sie direkt im Bearbeitungs-Programm fest- legen.
Seite 565: Maschinenachsen Während Einer Unterbrechung Verfahren
Bearbeitung unterbrechen Externe Richtungstasten freigeben: Softkey MANUEL VERFAHREN drücken. Maschinenachsen mit externen Richtungstasten verfahren Bei einigen Maschinen müssen Sie nach dem Softkey MANUEL VERFAHREN die externe START-Taste zur Frei- gabe der externen Richtungstasten drücken. Beachten Sie Ihr Maschinenhandbuch. HEIDENHAIN iTNC 530...
Seite 566 Programmlauf nach einer Unterbrechung fortsetzen Wenn Sie den Programmlauf während eines Bearbei- tungszyklus unterbrechen, müssen Sie beim Wiederein- stieg mit dem Zyklusanfang fortfahren. Bereits ausge- führte Bearbeitungsschritte muss die TNC dann erneut abfahren. Wenn Sie den Programmlauf innerhalb einer Programmteil-Wiederho- lung oder innerhalb eines Unterprogramms unterbrechen, müssen Sie mit der Funktion VORLAUF ZU SATZ N die Unterbrechungsstelle wie- der anfahren.
Seite 567: Beliebiger Einstieg Ins Programm (Satzvorlauf)
Nach einem Satzvorlauf wird das Werkzeug mit der Funk- tion POSITION ANFAHREN auf die ermittelte Position gefahren. Die Werkzeug-Längenkorrektur wird erst durch den Werk- zeug-Aufruf und einen nachfolgenden Positioniersatz wirk- sam. Das gilt auch dann, wenn Sie nur die Werkzeuglänge geänderte haben. HEIDENHAIN iTNC 530...
Seite 568 Über Maschinen-Parameter 7680 wird festgelegt, ob der Satzvorlauf bei verschachtelten Programmen im Satz 0 des Hauptprogramms oder im Satz 0 des Programms beginnt, in dem der Programmlauf zuletzt unterbrochen wurde. Mit dem Softkey 3D EIN/AUS legen Sie fest, ob die TNC bei geschwenkter Bearbeitungsebene im geschwenkten oder ungeschwenkten System anfahren soll.
Seite 569: Wiederanfahren An Die Kontur
Achsen in der Reihenfolge verfahren, die die TNC am Bildschirm vorschlägt: Externe START-Taste drücken oder Achsen in beliebiger Reihenfolge verfahren: Softkeys ANFAHREN X, ANFAHREN Z usw. drücken und jeweils mit externer START-Taste aktivieren Bearbeitung fortsetzen: Externe START-Taste drücken HEIDENHAIN iTNC 530...
Seite 570: Automatischer Programmstart
12.5 Automatischer Programmstart Anwendung Um einen automatischen Programmstart durchführen zu können, muss die TNC von Ihrem Maschinen-Hersteller vorbereitet sein, Maschinen-Handbuch beachten. Über den Softkey AUTOSTART (siehe Bild rechts oben), können Sie in einer Programmlauf-Betriebsart zu einem eingebbaren Zeitpunkt das in der jeweiligen Betriebsart aktive Programm starten: Fenster zur Festlegung des Startzeitpunktes einblen- den (siehe Bild rechts MItte) Zeit (Std:Min:Sek): Uhrzeit, zu der das Programm...
Seite 571: Sätze Überspringen
Diese Funktion wirkt nicht für TOOL DEF-Sätze. Die zuletzt gewählte Einstellung bleibt auch nach einer Stromunterbrechung erhalten. Löschen des „/“-Zeichens In der Betriebsart Programm-Einspeichern/Editieren den Satz wäh- len, bei dem das Ausblendzeichen gelöscht werden soll „/“-Zeichen löschen HEIDENHAIN iTNC 530...
Seite 572: Wahlweiser Programmlauf-Halt
12.7 Wahlweiser Programmlauf-Halt Anwendung Die TNC unterbricht wahlweise den Programmlauf oder den Pro- gramm-Test bei Sätzen in denen ein M01 programmiert ist. Wenn Sie M01 in der Betriebsart Programmlauf verwenden, dann schaltet die TNC die Spindel und das Kühlmittel nicht ab. Programmlauf oder Programm-Test bei Sätzen mit M01 nicht unterbrechen: Softkey auf AUS stellen Programmlauf oder Programm-Test bei Sätzen mit...
Seite 573: Mod-Funktionen
MOD-Funktionen...
Seite 574: Mod-Funktion Wählen
13.1 MOD-Funktion wählen Über die MOD-Funktionen können Sie zusätzliche Anzeigen und Ein- gabemöglichkeiten wählen. Welche MOD-Funktionen zur Verfügung stehen, hängt von der gewählten Betriebsart ab. MOD-Funktionen wählen Betriebsart wählen, in der Sie MOD-Funktionen ändern möchten. MOD-Funktionen wählen: Taste MOD drücken. Die Bilder rechts zeigen typische Bildschirm-Menüs für Programm-Einspeichern/Editieren (Bild rechts oben), Programm-Test (Bild rechts unten) und in einer...
Seite 575: Übersicht Mod-Funktionen
Ggf. Maschinenspezifische Anwenderparameter Ggf. HILFE-Dateien anzeige Alle übrigen Betriebsarten: Verschiedene Software-Nummern anzeigen Kennziffern für vorhandene Optionen anzeigen Positions-Anzeigen wählen Maß-Einheit (mm/inch) festlegen Programmier-Sprache festlegen für MDI Achsen für Ist-Positions-Übernahme festlegen Verfahrbereichs-Begrenzung setzen Bezugspunkte anzeigen Betriebszeiten anzeigen Ggf. HILFE-Dateien anzeigen HEIDENHAIN iTNC 530...
Seite 576: Software- Und Options-Nummern
13.2 Software- und Options- Nummern Anwendung Folgende Software-Nummern stehen nach Anwahl der MOD-Funktio- nen im TNC-Bildschirm: NC: Nummer der NC-Software (wird von HEIDENHAIN verwaltet) PLC: Nummer oder Name der PLC-Software (wird von Ihrem Maschinen-Hersteller verwaltet) Entwicklungsstand: Auf der Steuerung installierter Entwick- lungsstand...
Seite 577: Schlüssel-Zahl Eingeben
Die TNC benötigt für folgende Funktionen eine Schlüssel-Zahl: Funktion Schlüssel-Zahl Anwender-Parameter wählen Ethernet-Karte konfigurieren (nicht NET123 iTNC 530 mit Windows 2000) Sonder-Funktionen bei der Q-Parame- 555343 ter- Programmierung freigeben Zusätzlich können Sie über das Schlüsselwort version eine Datei erstellen, die alle aktuellen Software-Nummern Ihrer Steuerung ent- hält:...
Seite 578 13.4 Service-Packs laden Anwendung Setzen Sie sich unbedingt mit Ihrem Maschinenhersteller in Verbindung, bevor Sie ein Service-Pack installieren. Die TNC führt nach Beendigung des Installations-Vor- gangs einen Warmstart aus. Maschine vor dem Laden des Service-Packs in den NOT-AUS-Zustand bringen. Falls noch nicht durchgeführt: Netzlaufwerk verbinden, von dem aus Sie das Service-Pack einspielen wollen.
Seite 579: Datenschnittstellen Einrichten
110 und 115.200 Baud wählbar. Externes Gerät Betriebsart Symbol PC mit HEIDENHAIN-Software LSV2 TNCremo zur Fernbedienung der PC mit HEIDENHAIN Übertra- gungs-Software TNCremo HEIDENHAIN Disketten-Einheiten FE 401 B FE 401 ab Prog.-Nr. 230 626 03 HEIDENHAIN Disketten-Einheit FE 401 bis einschl. Prog. Nr.
Seite 580: Zuweisung
Zuweisung Mit dieser Funktion legen Sie fest, wohin Daten von der TNC übertra- gen werden. Anwendungen: Werte mit der Q-Parameter-Funktion FN15 ausgeben Werte mit der Q-Parameter-Funktion FN16 ausgeben Von der TNC-Betriebsart hängt ab, ob die Funktion PRINT oder PRINT- TEST benutzt wird: TNC-Betriebsart Übertragungs-Funktion Programmlauf Einzelsatz...
Seite 581: Software Für Datenübertragung
Starten Sie das Installations-Programm SETUP.EXE mit dem Datei- Manager (Explorer) Folgen Sie den Anweisungen des Setup-Programms TNCremoNT unter Windows starten Klicken Sie auf <Start>, <Programme>, <HEIDENHAIN Anwendun- gen>, <TNCremoNT> Wenn Sie TNCremoNT das erste Mal starten, versucht TNCremoNT automatisch eine Verbindung zur TNC herzustellen.
Seite 582 Datenübertragung zwischen TNC und TNCremoNT Überprüfen Sie, ob die TNC an der richtigen seriellen Schnittstelle Ihres Rechners, bzw. am Netzwerk angeschlossen ist. Nachdem Sie die TNCremoNT gestartet haben, sehen Sie im oberen Teil des Hauptfensters alle Dateien, die im aktiven Verzeichnis gespeichert sind.
Seite 583: Ethernet-Schnittstelle
Die maximale Kabellänge zwischen TNC und einem Kno- tenpunkt ist Abhängig von der Güteklasse des Kabels, von der Ummantelung und von der Art des Netzwerks (100BaseTX oder 10BaseT). Wenn Sie die TNC direkt mit einem PC verbinden, müssen Sie ein gekreuztes Kabel verwenden. HEIDENHAIN iTNC 530...
Seite 584 Windows PC verbinden Sie können ohne großen Aufwand und ohne Netzwerk-Kenntnisse die iTNC 530 direkt mit einem PC verbinden, der mit einer Ethernet-Karte ausgerüstet ist. Dazu müssen Sie lediglich einige Einstellungen auf der TNC und die dazu passenden Einstellungen auf dem PC durchfüh- ren.
Seite 585 Sie in der iTNC unter den PC-spezifischen Netzwerk-Einstellun- gen festgelegt haben, z.B. 160.1.180.1 Geben Sie im Eingabefeld <Subnet Mask> 255.255.0.0 ein Bestätigen Sie die Einstellungen mit <OK> Speichern Sie die Netzwerk-Konfiguration mit <OK>, ggf. müssen Sie Windows jetzt neu starten HEIDENHAIN iTNC 530...
Seite 586 DOMAIN Domainname der Steuerung (wird vorerst noch nicht ausgewertet) NAMESERVER Netzwerkadresse des Domainservers (wird vor- erst noch nicht ausgewertet) Die Angabe über das Protokoll entfällt bei der iTNC 530, es wird das Übertragungsprotokoll gemäß RFC 894 verwen- det. 13 MOD-Funktionen...
Seite 587 Wert beim Netzwerk-Spezialisten erfragen soft=: Definition, ob die TNC den Remote Proce- dure Call solange wiederholen soll, bis der NFS- Server antwortet. soft eingetragen: Remote Procedure Call nicht wiederholen soft nicht eingetragen: Remote Procedure Call immer wiederholen HEIDENHAIN iTNC 530...
Seite 588 Einstellung Bedeutung OPTIONS bei Angaben ohne Leerzeichen, durch Komma FILESYSTEM- getrennt und hintereinander geschrieben. Groß- / TYPE=smb Kleinschreibung beachten. zur direkten ip=: ip-Adresse des PC’s, mit dem die TNC ver- Anbindung an bunden werden soll Windows- username=: Benutzername mit dem sich die TNC Netzwerke anmeldem soll workgroup=: Arbeitsgruppe unter der sich die TNC...
Seite 589 Datenpaket zeigt die TNC den Status: Status-Anzeige Bedeutung HOST RESPOND Datenpaket wieder empfangen, Verbindung in Ordnung TIMEOUT Datenpaket nicht wieder empfangen, Verbin- dung prüfen CAN NOT ROUTE Datenpaket konnte nicht gesendet werden, Internet-Adresse des Servers und des Routers an der TNC prüfen HEIDENHAIN iTNC 530...
Seite 590: Pgm Mgt Konfigurieren
13.7 PGM MGT konfigurieren Anwendung Über die MOD-Funktion legen Sie fest, welche Verzeichnisse bzw. Dateien von der TNC angezeigt werden sollen: Einstellung PGM MGT: Vereinfachte Datei-Verwaltung ohne Verzeich- nis-Anzeige oder erweiterte Datei-Verwaltung mit Verzeichnis- Anzeige Einstellung Abhängige Dateien: Definieren, ob abhängige Dateien angezeigt werden sollen oder nicht Beachten Sie: Siehe „Arbeiten mit der Datei-Verwaltung”, Seite 87.
Seite 591 (einschließlich Zyklen); die Einträge sind in chronologischer Reihenfolge aufgelistet Werkzeug-Nummer (–1: noch kein Werkzeug eingewechselt) Werkzeug-Index NAME Werkzeug-Name aus der Werkzeug-Tabelle TIME Werkzeugeinsatz-Zeit in Sekunden Werkzeug-Radius R + Aufmaß Werkzeug- Radius DR aus der Werkzeug-Tabelle. Einheit ist 0.1 µm HEIDENHAIN iTNC 530...
Seite 592 Spalte Bedeutung BLOCK Satznummer, in dem der TOOL CALL-Satz pro- grammiert wurde PATH TOKEN = TOOL: Pfadname des aktiven Haupt- bzw. Unterprogramms TOKEN = STOTAL: Pfadname des Unterpro- gramms Werkzeug-Einsatzprüfung Über den Softkey WERKZEUG EINSATZ PRÜFUNG können sie vor dem Start eines Programmes in der Betriebsart Abarbeiten prüfen, ob die verwendeten Werkzeuge noch über genügend Reststandzeit ver- fügen.
Seite 593: Maschinenspezifische Anwenderparameter
Anwenderparameter Anwendung Um die Einstellung maschinenspezifischer Funktionen für den Anwen- der zu ermöglichen, kann Ihr Maschinenhersteller bis zu 16 Maschi- nen-Parameter als Anwender-Parameter definieren. Diese Funktion steht nicht bei allen TNC’s zur Verfügung. Beachten Sie Ihr Maschinenhandbuch. HEIDENHAIN iTNC 530...
Seite 594: Rohteil Im Arbeitsraum Darstellen
13.9 Rohteil im Arbeitsraum darstellen Anwendung In der Betriebsart Programm-Test können Sie die Lage des Rohteils im Arbeitsraum der Maschine grafisch überprüfen und die Arbeitsraum- Überwachung in der Betriebsart Programm-Test aktivieren. Die TNC stellt einen transparenten Quader als Arbeitsraum dar, des- sen Maße in der Tabelle Verfahrbereich aufgeführt sind (Standard- farbe: Grün).
Seite 595: Gesamte Darstellung Drehen
Arbeitsraum-Überwachung beim Programm-Test ein- schalten (EIN)/ ausschalten (AUS) Gesamte Darstellung drehen Auf der dritten Softkey-Leiste stehen Ihnen Funktionen zur Verfügung, mit denen Sie die Gesamtdarstellung drehen und kippen können: Funktion Softkeys Darstellung vertikal drehen Darstellung horizontal kippen HEIDENHAIN iTNC 530...
Seite 596: Positions-Anzeige Wählen
13.10 Positions-Anzeige wählen Anwendung Für den Manuellen Betrieb und die Programmlauf-Betriebsarten kön- nen Sie die Anzeige der Koordinaten beeinflussen: Das Bild rechts zeigt verschiedene Positionen des Werkzeugs Ausgangs-Position Ziel-Position des Werkzeugs Werkstück-Nullpunkt Maschinen-Nullpunkt Für die Positions-Anzeigen der TNC können Sie folgende Koordinaten wählen: Funktion Anzeige...
Seite 597: Maßsystem Wählen
= inch. Anzeige mit 4 Stellen nach dem Komma Wenn Sie die Inch-Anzeige aktiv haben, zeigt die TNC auch den Vor- schub in inch/min an. In einem Inch-Programm müssen Sie den Vor- schub mit einem Faktor 10 größer eingeben. HEIDENHAIN iTNC 530...
Seite 598: Programmiersprache Für $Mdi Wählen
13.12 Programmiersprache für $MDI wählen Anwendung Mit der MOD-Funktion Programm-Eingabe schalten Sie der Program- mierung der Datei $MDI um. $MDI.H im Klartext-Dialog programmieren: Programm-Eingabe: HEIDENHAIN $MDI.I gemäß DIN/ISO programmieren: Programm-Eingabe: ISO 13 MOD-Funktionen...
Seite 599: Achsauswahl Für L-Satz-Generierung
Maschinen-Parametern bitorientiert: Achsauswahl %11111: X, Y, Z, IV., V. Achse übernehmen Achsauswahl %01111: X, Y, Z, IV. Achse übernehmen Achsauswahl %00111: X, Y, Z Achse übernehmen Achsauswahl %00011: X, Y Achse übernehmen Achsauswahl %00001: X Achse übernehmen HEIDENHAIN iTNC 530...
Seite 600: Verfahrbereichs-Begrenzungen Eingeben, Nullpunkt-Anzeige
13.14 Verfahrbereichs- Begrenzungen eingeben, Nullpunkt-Anzeige Anwendung Innerhalb des maximalen Verfahrbereichs können Sie den tatsächlich nutzbaren Verfahrweg für die Koordinatenachsen einschränken. Anwendungsbeispiel: Teilapparat gegen Kollisionen sichern. Der maximale Verfahrbereich ist durch Software-Endschalter begrenzt. Der tatsächlich nutzbare Verfahrweg wird mit der MOD- Funktion VERFAHRBEREICH eingeschränkt: Dazu geben Sie die Maxi- malwerte in positiver und negativer Richtung der Achsen bezogen auf den Maschinen-Nullpunkt ein.
Seite 601 Preset-Tabelle aktiviert worden sein. Sie können den Bezugspunkt im Bildschirm-Menü nicht verändern. Die angezeigten Werte sind abhängig von Ihrer Maschi- nen-Konfiguration. Beachten Sie die Hinweise in Kapitel 2 (siehe „Erläuterung zu den in der Preset-Tabelle gespei- cherten Werten” auf Seite 66) HEIDENHAIN iTNC 530...
Seite 602 13.15 HILFE-Dateien anzeigen Anwendung Hilfe-Dateien sollen den Bediener in Situationen unterstützen, in denen festgelegte Handlungsweisen, z.B. das Freifahren der Maschine nach einer Stromunterbrechung, erforderlich sind. Auch Zusatz-Funktionen lassen sich in einer HILFE-Datei dokumentieren. Das Bild rechts zeigt die Anzeige einer HILFE-Datei. Die HILFE-Dateien sind nicht an jeder Maschine verfügbar.
Seite 603: Betriebszeiten Anzeigen
Über den Softkey MASCHINEN ZEIT können Sie sich verschiedene Betriebszeiten anzeigen lassen: Betriebszeit Bedeutung Steuerung ein Betriebszeit der Steuerung seit der Inbe- triebnahme Maschine ein Betriebszeit der Maschine seit der Inbe- triebnahme Programmlauf Betriebszeit für den gesteuerten Betrieb seit der Inbetriebnahme HEIDENHAIN iTNC 530...
Seite 604: Teleservice Aufrufen/Beenden
Datenübertragungs-Geschwindigkeit errei- chen lässt als über die serielle Schnittstelle RS-232-C. Mit der HEIDENHAIN TeleService-Software, kann Ihr Maschinen-Her- steller dann zu Diagnosezwecken über ein ISDN- Modem eine Verbin- dung zur TNC aufbauen. Folgende Funktionen stehen zur Verfügung: Online-Bildschirmübertragung...
Seite 605: Externer Zugriff
Die Datei TNC.SYS muss im Root-Verzeichnis TNC:\ gespeichert sein. Wenn Sie nur einen Eintrag für das Passwort vergeben, wird das ganze Laufwerk TNC:\ geschützt. Verwenden Sie für die Datenübertragung die aktualisierten Versionen der HEIDENHAIN-Software TNCremo oder TNCremoNT. Einträge in TNC.SYS Bedeutung REMOTE.TNCPASSWORD= Passwort für LSV-2 Zugriff...
Seite 607: Tabellen Und Übersichten
Tabellen und Übersichten...
Seite 608: Eingabemöglichkeiten Für Maschinen-Parameter
14.1 Allgemeine Anwenderparameter Allgemeine Anwenderparameter sind Maschinen-Parameter, die das Verhalten der TNC beeinflussen. Typische Anwenderparameter sind z.B. die Dialogsprache das Schnittstellen-Verhalten Verfahrgeschwindigkeiten Bearbeitungsabläufe die Wirkung der Override Eingabemöglichkeiten für Maschinen-Parameter Maschinen-Parameter lassen sich beliebig programmieren als Dezimalzahlen Zahlenwert direkt eingeben Dual-/Binärzahlen Prozent-Zeichen „%“...
Seite 609 1 bis 3 000 [mm/min] Maximaler Verfahrweg zum Antastpunkt MP6130 0,001 bis 99 999,9999 [mm] Sicherheitsabstand zum Antastpunkt bei MP6140 automatischem Messen 0,001 bis 99 999,9999 [mm] Eilgang zum Antasten für schaltendes MP6150 Tastsystem 1 bis 300 000 [mm/min] HEIDENHAIN iTNC 530...
Seite 610 3D-Tastsysteme Tastsystem-Mittenversatz messen beim MP6160 Kalibrieren des schaltenden Tastsystems Keine 180°-Drehung des 3D-Tastsystems beim Kalibrieren: 0 M-Funktion für 180°-Drehung des Tastsystems beim Kalibrieren: 1 bis 999 M-Funktion um Infrarottaster vor jedem MP6161 Messvorgang zu orientieren Funktion inaktiv: 0 Orientierung direkt über die NC: -1 M-Funktion für Orientierung des Tastsystems: 1 bis 999 Orientierungswinkel für den Infrarottaster MP6162...
Seite 611 1,000 bis 120,000 [m/min] fang Notwendig für die Berechnung von Drehzahl und Antastvorschub Messung mit rotierendem Werkzeug: Maxi- MP6572 mal zulässige Drehzahl 0,000 bis 1 000,000 [U/min] Bei Eingabe 0 wird die Drehzahl auf 1000 U/min begrenzt HEIDENHAIN iTNC 530...
Seite 612 3D-Tastsysteme Koordinaten des TT-120-Stylus Mittel- MP6580.0 (Verfahrbereich 1) punkts bezogen auf den Maschinen-Null- X-Achse punkt MP6580.1 (Verfahrbereich 1) Y-Achse MP6580.2 (Verfahrbereich 1) Z-Achse MP6581.0 (Verfahrbereich 2) X-Achse MP6581.1 (Verfahrbereich 2) Y-Achse MP6581.2 (Verfahrbereich 2) Z-Achse MP6582.0 (Verfahrbereich 3) X-Achse MP6582.1 (Verfahrbereich 3) Y-Achse MP6582.2 (Verfahrbereich 3) Z-Achse...
Seite 613 MP7224.0 Typen sperren Alle Datei-Typen über Softkey anwählbar: +0 Anwahl von HEIDENHAIN-Programme sperren (Softkey ZEIGE .H): +1 Anwahl von DIN/ISO-Programme sperren (Softkey ZEIGE .I): +2 Anwahl von Werkzeug-Tabellen sperren (Softkey ZEIGE .T): +4 Anwahl von Nullpunkt-Tabellen sperren (Softkey ZEIGE .D): +8 Anwahl von Paletten-Tabellen sperren (Softkey ZEIGE .P): +16...
Seite 614 TNC-Anzeigen, TNC-Editor Dialogsprache MP7230 festlegen Englisch: 0 Deutsch: 1 Tschechisch: 2 Französisch: 3 Italienisch: 4 Spanisch: 5 Portugiesisch: 6 Schwedisch: 7 Dänisch: 8 Finnisch: 9 Niederländisch: 10 Polnisch: 11 Ungarisch: 12 reserviert: 13 Russisch (kyrillischer Zeichensatz): 14 (nur möglich bei MC 422 B) Chinesisch (simplified): 15 (nur möglich bei MC 422 B) Chinesisch (traditional): 16 (nur möglich bei MC 422 B) Interne Uhrzeit der...
Seite 615 Anzahl der Schneiden – CUT.: 0 bis 32; Spaltenbreite: 4 Zeichen MP7266.14 Toleranz für Verschleiß-Erkennung Werkzeug-Länge – LTOL: 0 bis 32; Spaltenbreite: 6 Zeichen MP7266.15 Toleranz für Verschleiß-Erkennung Werkzeug-Radius – RTOL: 0 bis 32; Spaltenbreite: 6 Zeichen HEIDENHAIN iTNC 530...
Seite 616 TNC-Anzeigen, TNC-Editor Werkzeug-Tabelle kon- MP7266.16 figurieren (Nicht auf- Schneid-Richtung – DIRECT.: 0 bis 32; Spaltenbreite: 7 Zeichen führen: 0); Spalten- MP7266.17 Nummer in der Werk- PLC-Status – PLC: 0 bis 32; Spaltenbreite: 9 Zeichen zeug-Tabelle für MP7266.18 Zusätzlicher Versatz des Werkzeugs in der Werkzeugachse zu MP6530 – TT:L-OFFS: 0 bis 32; Spaltenbreite: 11 Zeichen MP7266.19 Versatz des Werkzeugs zwischen Stylus-Mitte und Werkzeug-Mitte –...
Seite 617 Softkey F definiert wurde oder Vorschub der „langsamsten“ Achse): 1 Dezimalzeichen MP7280 festlegen Komma als Dezimalzeichen anzeigen: 0 Punkt als Dezimalzeichen anzeigen: 1 Positions-Anzeige in MP7285 der Werkzeugachse Anzeige bezieht sich auf den Werkzeug-Bezugspunkt: 0 Anzeige in der Werkzeugachse bezieht sich auf die Werkzeug-Stirnfläche: 1 HEIDENHAIN iTNC 530...
Seite 618 TNC-Anzeigen, TNC-Editor Anzeigeschritt für die MP7289 Spindelposition 0,1 °: 0 0,05 °: 1 0,01 °: 2 0,005 °: 3 0,001 °: 4 0,0005 °: 5 0,0001 °: 6 Anzeigeschritt MP7290.0 (X-Achse) bis MP7290.13 (14. Achse) 0,1 mm: 0 0,05 mm: 1 0,01 mm: 2 0,005 mm: 3 0,001 mm: 4...
Seite 619 Spindelachse: Ein- dringtiefe Grafische Simulation MP7317.0 ohne programmierte 0 bis 88 (0: Funktion nicht aktiv) Spindelachse: M-Funk- tion für Start Grafische Simulation MP7317.1 ohne programmierte 0 bis 88 (0: Funktion nicht aktiv) Spindelachse: M-Funk- tion für Ende HEIDENHAIN iTNC 530...
Seite 620 TNC-Anzeigen, TNC-Editor Bildschirmschoner ein- MP7392 stellen 0 bis 99 [min] (0: Funktion nicht aktiv) Geben Sie die Zeit ein, nach der die TNC den Bildschirmschoner akti- vieren soll 14 Tabellen und Übersichten...
Seite 621 -Faktoren über M105 und M106 umschaltbar: +8 Vorschub in der Werkzeugachse mit M103 F.. Reduzieren nicht aktiv: +0 Vorschub in der Werkzeugachse mit M103 F.. Reduzieren aktiv: +16 Genauhalt bei Positionierungen mit Drehachsen nicht aktiv: +0 Genauhalt bei Positionierungen mit Drehachsen aktiv: +64 HEIDENHAIN iTNC 530...
Seite 622 Bearbeitung und Programmlauf Fehlermeldung bei Zyklusaufruf MP7441 Fehlermeldung ausgeben, wenn kein M3/M4 aktiv: 0 Fehlermeldung unterdrücken, wenn kein M3/M4 aktiv: +1 reserviert: +2 Fehlermeldung unterdrücken, wenn Tiefe positiv programmiert: +0 Fehlermeldung ausgeben, wenn Tiefe positiv programmiert: +4 M-Funktion für Spindel-Orientierung in den MP7442 Bearbeitungszyklen Funktion inaktiv: 0...
Seite 623 Buchse Stift Buchse Farbe Buchse nicht belegen gelb gelb weiß weiß braun braun Signal GND schwarz schwarz violett violett grau grau weiß/grün weiß/grün nicht belegen grün grün Geh. Außenschirm Geh. Außenschirm Geh. Geh. Geh. Geh. Außenschirm Geh. HEIDENHAIN iTNC 530...
Seite 624 Fremdgeräte Die Stecker-Belegung am Fremdgerät kann erheblich von der Stecker- Belegung eines HEIDENHAIN-Gerätes abweichen. Sie ist vom Gerät und der Übertragungsart abhängig. Entnehmen Sie bitte die Steckerbelegung des Adapter-Blocks der untenstehenden Tabelle. Adapterblock 363 987-02 VB 366 964-xx Buchse Stift...
Seite 625: Ethernet-Schnittstelle Rj45-Buchse
Geh. Außenschirm Geh. Außen- Geh. Geh. Geh. schirm Ethernet-Schnittstelle RJ45-Buchse Maximale Kabellänge: Ungeschirmt: 100 m Geschirmt: 400 m Signal Beschreibung Transmit Data TX– Transmit Data REC+ Receive Data frei frei REC– Receive Data frei frei HEIDENHAIN iTNC 530...
Seite 626 Vierte NC-Achse plus Hilfsachse oder 8 weitere Achsen oder 7 weitere Achsen plus 2. Spindel Digitale Strom- und Drehzahl-Regelung Programm-Eingabe Im HEIDENHAIN-Klartext-Dialog, mit smarT.NC und nach DIN/ISO Positions-Angaben Soll-Positionen für Geraden und Kreise in rechtwinkligen Koordinaten oder Polarkoor- dinaten Maßangaben absolut oder inkremental Anzeige und Eingabe in mm oder inch Anzeige des Handrad-Wegs bei der Bearbeitung mit Handrad-Überlagerung...
Seite 627 Tangential anschließende Kreisbahn Ecken-Runden Anfahren und Verlassen der Über Gerade: tangential oder senkrecht Kontur Über Kreis Freie Konturprogrammierung Freie Konturprogrammierung FK im HEIDENHAIN-Klartext mit grafischer Unterstüt- zung für nicht NC-gerecht bemaßte Werkstücke Programmsprünge Unterprogramme Programmteil-Wiederholung Beliebiges Programm als Unterprogramm Bearbeitungs-Zyklen...
Seite 628 Benutzer-Funktionen Test-Grafik Grafische Simulation des Bearbeitungsablaufs auch wenn ein anderes Programm abge- Darstellungsarten arbeitet wird Draufsicht / Darstellung in 3 Ebenen / 3D-Darstellung Ausschnitt-Vergrößerung Programmier-Grafik In der Betriebsart „Programm-Einspeichern” werden die eingegebenen NC-Sätze mit- gezeichnet (2D-Strich-Grafik) auch wenn ein anderes Programm abgearbeitet wird Bearbeitungs-Grafik Grafische Darstellung des abgearbeiteten Programms in Draufsicht / Darstellung in Darstellungsarten...
Seite 629 V.24 / RS-232-C und V.11 / RS-422 max. 115 kBaud Erweiterte Datenschnittstelle mit LSV-2-Protokoll zum externenBedienen der TNC über die Datenschnittstelle mit HEIDENHAIN-Software TNCremo Ethernet-Schnittstelle 100 Base T ca. 2 bis 5 MBaud (abhängig vom Dateityp und der Netzauslastung) USB 2.0-Schnittstelle...
Seite 630 Software-Option 1 Rundtisch-Bearbeitung Programmieren von Konturen auf der Abwicklung eines Zylinders Vorschub in mm/min Koordinaten-Umrechnungen Schwenken der Bearbeitungsebene Interpolation Kreis in 3 Achsen bei geschwenkter Bearbeitungsebene Software-Option 2 3D-Bearbeitung Besonders ruckfreie Bewegungsführung 3D-Werkzeug-Korrektur über Flächennormalen-Vektor Ändern der Schwenkkopfstellung mit dem elektronischen Handrad während des Programmlaufs;...
Seite 631 1 bis 65 534 (5,0) Fehler-Nummer bei Q-Parameter-Funktion 0 bis 1 099 (4,0) FN14 Spline-Parameter K -9,99999999 bis +9,99999999 (1,8) Exponent für Spline-Parameter -255 bis 255 (3,0) Normalenvektoren N und T bei 3D-Korrektur -9,99999999 bis +9,99999999 (1,8) HEIDENHAIN iTNC 530...
Seite 632: Puffer-Batterie Wechseln
14.4 Puffer-Batterie wechseln Wenn die Steuerung ausgeschaltet ist, versorgt eine Puffer-Batterie die TNC mit Strom, um Daten im RAM-Speicher nicht zu verlieren. Wenn die TNC die Meldung Puffer-Batterie wechseln anzeigt, müs- sen die Batterien ausgetauscht werden: Zum Wechseln der Puffer-Batterie Maschine und TNC ausschalten! Die Puffer-Batterie darf nur von entsprechend geschultem Personal gewechselt werden!
Seite 633: Itnc 530 Mit Windows 2000 (Option)
530 mit Windows 2000 (Option)
Seite 634: Einführung
Endnutzer-Lizenzvertrag (EULA) für Windows 2000 Sie haben zusammen mit der TNC eine Microsoft-Software erworben, die an HEIDENHAIN von Microsoft Licensing Inc. oder einer ihrer Tochtergesellschaften (MS) lizenziert wurde. Diese installierten Microsoft-Softwareprodukte sowie möglicherweise dazugehörige Medien, gedruckte Materialien und Dokumentation im „Online“- oder elektronischen Format (“SOFTWAREPRODUKT“) sind sowohl durch...
Seite 635 Sie verpflichten sich zur Einhaltung aller anwendbaren internationalen und nationalen Gesetze, die das SOFT- WAREPRODUKT betreffen, einschließlich der Ausfuhrbestimmungen der Bundesdienststellen der US-Regierung sowie der Beschränkun- gen hinsichtlich Endbenutzer und Bestimmungsort. Weitere Informa- tionen finden Sie unter http://www.microsoft.com/exporting/. HEIDENHAIN iTNC 530...
Seite 636: Allgemeines
Allgemeines In diesem Kapitel sind die Besonderheiten der iTNC 530 mit Windows 2000 beschreiben. Alle Systemfunktionen von Windows 2000 sind in der Windows-Dokumentation nachzulesen. Die TNC-Steuerungen von HEIDENHAIN waren immer schon anwen- derfreundlich: einfache Programmierung im HEIDENHAIN-Klartext- Dialog, praxisgerechte Zyklen, eindeutige Funktionstasten, und anschauliche Grafikfunktionen machen sie zu den beliebten werkstatt- programmierbaren Steuerungen.
Seite 637: Technische Daten
Technische Daten Technische Daten iTNC 530 mit Windows 2000 Ausführung Zwei-Prozessor-Steuerung mit Echtzeit-Betriebssystem HEROS zur Maschinensteuerung PC-Betriebssystem Windows 2000 als Benutzerschnittstelle Speicher RAM-Speicher: 64 MByte für Steuerungs-Anwendungen 128 MByte für Windows-Anwendungen Festplatte 2.63 GByte für TNC-Dateien 9 GByte für Windows-Daten, davon sind ca.
Seite 638: Windows-Anmeldung
15.2 iTNC 530-Anwendung starten Windows-Anmeldung Nachdem Sie die Stromversorgung eingeschaltet haben, bootet die iTNC 530 automatisch. Wenn der Eingabedialog zur Windows-Anmel- dung erscheint, stehen zwei Möglichkeiten der Anmeldung zur Verfü- gung: Anmeldung als TNC-Bediener Anmeldung als lokaler Administrator Anmeldung als TNC-Bediener Im Eingabefeld User name den Benutzernamen „TNC“...
Seite 639: Anmeldung Als Lokaler Administrator
Benutzernamen und das Passwort zu erfra- gen. Als lokaler Administrator dürfen Sie Software-Installationen und Netz- werk-Einstellungen vornehmen. HEIDENHAIN leistet keine Unterstützung bei der Installa- tion von Windows-Anwendungen und übernimmt keine Gewähr für die Funktion der von Ihnen installierten Anwendungen.
Seite 640: Grundsätzliches
Verfügung, die in den folgenden Abschnitten beschrieben sind. Willkürliches Ausschalten der iTNC 530 kann zu Datenver- lust führen. Bevor Sie Windows beenden, sollten Sie die iTNC 530- Anwendung beenden. Abmelden eines Benutzers Sie können Sich jederzeit von Windows abmelden, ohne dass die iTNC-Software davon beeinträchtigt wird.
Seite 641 Nachdem Sie die Not-Aus-Taste betätigt haben iTNC- Meldung mit Schaltfläche Yes bestätigen: Die iTNC- Anwendung wird gestoppt Das iTNC-ControlPanel bleibt aktiv. Über die Schaltflä- che Restart iTNC könen Sie die iTNC 530 wieder neu starten Um Windows zu beenden wählen Sie die Schaltfläche Start den Menüpunkt Shut down...
Seite 642: Herunterfahren Von Windows
Windows blendet nach einigen Sekunden eine eigene Warnung ein (siehe Bild rechts Mitte), die die TNC-War- nung überdeckt. Warnung niemals mit End Now bestäti- gen, ansonsten könnte Datenverlust entstehen oder die Maschine könnte beschädigt werden. 15 iTNC 530 mit Windows 2000 (Option)
Seite 643: Netzwerkeinstellungen
Einstellungen sollten nur von einem Netzwerk-Spezia- listen vorgenommen werden. Einstellungen anpassen Im Auslieferungszustand enthält die iTNC 530 zwei Netzwerk-Verbin- dungen, die Local Area Connection und die iTNC Internal Connec- tion (siehe Bild rechts). Die Local Area Connection ist die Verbindung der iTNC an Ihr Netz- werk.
Seite 644: Zugriffssteuerung
Echtzeitrechner der iTNC über die iTNC Internal Connection Netzwerkverbindung erhält. Sie dürfen weder den Zugriff für diese Gruppen einschrän- ken, noch andere Gruppen hinzufügen und in diesen Grup- pen bestimmte Zugriffe verbieten (Zugriffsbeschränkun- gen haben unter Windows Vorrang gegenüber Zugriffsberechtigungen). 15 iTNC 530 mit Windows 2000 (Option)
Seite 645: Besonderheiten In Der Datei-Verwaltung
Wenn Sie im Windows-Explorer ein neues Netzlaufwerk angebunden haben, müssen Sie ggf. die iTNC-Anzeige der verfügbaren Laufwerke aktualisieren: Datei-Verwaltung aufrufen: Taste PGM MGT drücken Hellfeld nach links ins Laufwerk-Fenster setzen Softkey-Leiste auf die zweite Ebene umschalten Laufwerk-Ansicht aktualisieren: Softkey AKT. BAUM drücken HEIDENHAIN iTNC 530...
Seite 646: Daten-Übertragung Zur Itnc
Zugriff auf sogenannte UNC-Netzwerknamen (z.B. \\PC0815\DIR1) ist nicht möglich. TNC-spezifische Dateien Nachdem Sie die iTNC 530 in Ihr Netzwerk eingebunden haben, kön- nen Sie von der iTNC aus auf einen beliebigen Rechner zugreifen und Dateien übertragen. Sie dürfen bestimmte Datei-Typen jedoch nur durch eine Daten-Übertragung von der iTNC aus starten.
Seite 647 Drehung ... 437 Bezugspunkt wählen ... 84 Bezugspunkte verwalten ... 64 Bezugssystem ... 81 Bildschirm ... 37 Bildschirm-Aufteilung ... 38 Bohren ... 277, 279, 285, 290 Vertiefter Startpunkt ... 292 Bohrfräsen ... 293 Bohrgewindefräsen ... 309 Bohrzyklen ... 275 HEIDENHAIN iTNC 530...
Seite 648 Tabelle öffnen ... 531 mit Polarkkordinaten ... 186 iTNC 530 ... 97 FN27: TABWRITE: Frei definierbare Kontur verlassen ... 185 iTNC 530 mit Windows 2000 ... 645 Tabelle beschreiben ... 531 mit Polarkkordinaten ... 186 Externer Zugriff ... 605 FN28: TABREAD: Frei definierbare Kontur-Zug ...
Seite 649 PLC und NC synchronisieren ... 529 Netzwerk-Anschluß ... 100 Q-Paramete-Programmierung Polarkoordinaten Netzwerk-Einstellungen ... 586 Mathematische Grundlagen ... 82 iTNC 530 mit Windows 2000 ... 643 Grundfunktionen ... 507 Kontur anfahren/verlassen ... 186 Netzwerk-Verbindung prüfen ... 589 Programmierhinweise ... 505 Programmieren ... 204 Nullpunkt-Verschiebung Wenn/dann-Entscheidungen ...
Seite 650 Vorschubfaktor für Schnittdaten-Tabelle ... 171 Technische Daten ... 626 Eintauchbewegungen: M103 ... 242 Schraubenlinie ... 207 iTNC 530 mit Windows 2000 ... 637 Schwenkachsen ... 255, 256 Teilefamilien ... 506 Schwenken der Teleservice ... 604 Bearbeitungsebene ... 70, 440, 454 Text-Datei Seitenschlichten ...
Seite 651 ... 150 Editierfunktionen ... 150 Eingabemöglichkeiten ... 146 Werkzeugtyp wählen ... 148 Werkzeug-Vermessung ... 148 Werkzeugwechsel ... 158 Wiederanfahren an die Kontur ... 569 Windows 2000 ... 634 Windows-Anmeldung ... 638 Winkelfunktionen ... 509 WMAT.TAB ... 172 HEIDENHAIN iTNC 530...
Seite 653: Übersichtstabelle: Zyklen
Übersichtstabelle: Zyklen Zyklus- DEF- CALL- Zyklus-Bezeichnung Seite Nummer aktiv aktiv Nullpunkt-Verschiebung Seite 429 Spiegeln Seite 435 Verweilzeit Seite 448 Drehung Seite 437 Maßfaktor Seite 438 Programm-Aufruf Seite 449 Spindel-Orientierung Seite 450 Konturdefinition Seite 373 Bearbeitungsebene schwenken Seite 440 Kontur-Daten SL II Seite 377 Vorbohren SL II Seite 378...
Seite 654 Zyklus- DEF- CALL- Zyklus-Bezeichnung Seite Nummer aktiv aktiv Rückwärts-Senken Seite 287 Universal-Tiefbohren Seite 290 Gewindebohren mit Ausgleichsfutter, neu Seite 295 Gewindebohren ohne Ausgleichsfutter, neu Seite 297 Bohrfräsen Seite 293 Gewindebohren mit Spanbruch Seite 299 Nut pendelnd Seite 354 Runde Nut Seite 357 Rechtecktasche schlichten Seite 346...
Seite 655: Übersichtstabelle: Zusatz-Funktionen
Übersichtstabelle: Zusatz-Funktionen Wirkung Wirkung am Satz - Anfang Ende Seite Programmlauf HALT/Spindel HALT/Kühlmittel AUS Seite 233 Wahlweiser Programmlauf HALT Seite 572 Programmlauf HALT/Spindel HALT/Kühlmittel AUS/ggf. Löschen der Status-Anzeige Seite 233 (abhängig von Maschinen-Parameter)/Rücksprung zu Satz 1 Spindel EIN im Uhrzeigersinn Seite 233 Spindel EIN gegen den Uhrzeigersinn Spindel HALT...
Seite 656 Wirkung Wirkung am Satz - Anfang Ende Seite M109 Konstante Bahngeschwindigkeit an der Werkzeug-Schneide Seite 244 (Vorschub-Erhöhung und -Reduzierung) M110 Konstante Bahngeschwindigkeit an der Werkzeug-Schneide (nur Vorschub-Reduzierung) M111 M109/M110 rücksetzen M114 Autom. Korrektur der Maschinengeometrie beim Arbeiten mit Schwenkachsen Seite 255 M115 M114 rücksetzen M116...
Seite 657 533 190-10 · Ve00 · SW01 · 15 · 10/2004 · F&W · Printed in Germany · Änderungen vorbehalten...

HEIDENHAIN iTNC 530 Benutzerhandbuch

Quicklinks

Verwandte Anleitungen für HEIDENHAIN iTNC 530

Inhaltszusammenfassung für HEIDENHAIN iTNC 530
