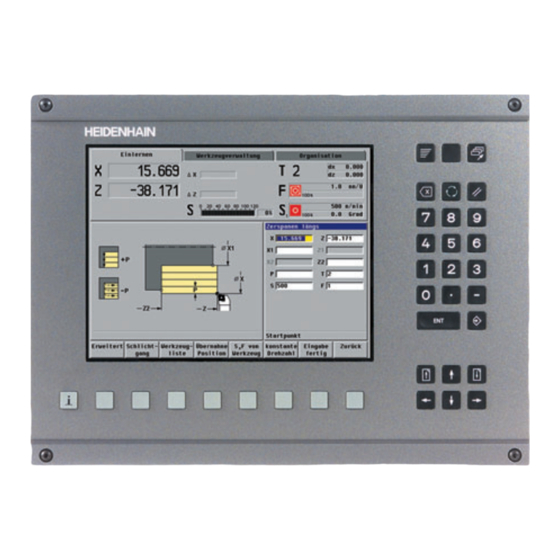

Seite 1 Benutzer-Schulung MANUALplus 4110 NC-Software 507 807-xx 9/2004...
Seite 2 Gebrauch zum Zwecke der Information kopiert und ausgedruckt werden, wenn sie den Urheberrechtsvermerk enthalten. Die Dr. JOHANNES HEIDENHAIN GmbH behält sich das Recht vor, diese Erlaubnis jederzeit zu widerrufen. Ohne vorherige schriftliche Genehmigung der Dr. JOHANNES HEIDENHAIN GmbH dürfen die Texte, Bilder und Grafiken nicht vervielfältigt, archiviert, auf einem Server gespeichert,...
Seite 3 Basiswissen Bedienkomponenten Systembedienung Werkzeugverwaltung Werkzeug vermessen Maschine einrichten Beispiel Längsbearbeitung Beispiel Planbearbeitung Beispiel Stechbearbeitung Simulation Programmausführung...
Seite 5: Achsrichtungen Und Bezugspunkte
In der Regel liegt der Maschinen-Nullpunkt im Schnittpunkt der Z-Achse mit der Spindelfläche. „ Der Werkstück-Nullpunkt (W) ist der Ursprung des Werkstück-Koordinaten- systems. In der Regel liegt der Werk- stück-Nullpunkt im Schnittpunkt der Z- Achse mit der Planfläche. HEIDENHAIN MANUALplus 4110 Basiswissen...
Seite 6: Aufbau Der Drehmaschine
Werkzeug vor oder hinter Drehmitte Abhängig vom Aufbau der Drehmaschine befindet sich das Werkzeug vor oder hinter Drehmitte. Die MANUALplus 4110 kennt den Aufbau Ihrer Maschine und berücksichtigt die Anordnung der X-Achse in den Hilfebildern, bei der Simulation und bei der Bearbeitung des Werkstücks.
Seite 7: Das Koordinatensystem
Die Position der Werkzeugspitze wird mit einer X- und Z-Position in einem zweidimensionalen Koordina- tensystem eindeutig beschrieben. „ Die MANUALplus 4110 kennt lineare oder kreisförmige Konturelemente. Durch die Angabe aufeinander folgen- der Koordinaten und der Information lineares/kreisförmiges Konturelement beschreiben Sie eine Werkstückkon- tur.
Seite 8: Die Schneidenradiuskompensation (Srk)
Bear- beitung von Kegeln, Fasen und Radien Ungenauigkeiten. „ Die Ungenauigkeiten werden durch die Schneidenradiuskompensation ausgeglichen. Dabei wird ein neuer Verfahrweg (die Äquidistante) errech- net, um diesen Fehler zu kompensie- ren. HEIDENHAIN MANUALplus 4110 Basiswissen...
Seite 9: Vorschub Und Drehzahl
Sie programmieren die Spindeldrehzahl direkt. Die Drehzahl ist unabhängig vom Durchmesser auf dem das Werkzeug arbeitet. „ Konstante Schnittgeschwindigkeit Sie programmieren die Spindeldrehzahl indirekt. Die MANUALplus 4110 ändert die Drehzahl abhängig davon, auf welchem Durchmesser das Werkzeug gerade arbeitet. Dadurch wird eine konstante Schnittgeschwindigkeit erreicht. Beispiel: „...
Seite 10 HEIDENHAIN MANUALplus 4110 Basiswissen...
Seite 11 Dateneingabetastatur Menü-Taste Aufruf des Hauptmenüs in den Betriebsarten Maschine und Organisation Process-Taste Anwahl einer Betriebsart (Voraussetzung: die MANUALplus 4110 befindet sich im Hauptmenü) „ Backspace-Taste löscht das Zeichen links vom Cursor „ löscht die letzte Fehlermeldung Ring-Taste wechselt bei den Hilfebildern zwischen Innen- und...
Seite 12 Pfeilrichtung (ein Zeichen, ein Feld, eine Zeile, etc.) „ Seite vor/ zeigt die Informationen der vorherge- Seite zurück henden bzw. nachfolgenden Bild- schirmseite an „ wechselt zwischen zwei Eingabefen- stern Info-Taste Aktivieren der Fehleranzeige bzw. der PLC-Statusanzeige HEIDENHAIN MANUALplus 4110 Bedienkomponenten...
Seite 13 Menüauswahl, Softkeys Menüauswahl (9er-Feld) Die MANUALplus 4110 stellt Zyklen, Werkzeuge und Funktionen in den Betriebsarten Maschine und Werkzeugverwaltung in einem 9er-Feld dar. Dieses Feld korrespondiert mit dem Ziffernblock der Steuerungstastatur, wobei die Position der Zifferntaste maßgebend ist. Die Fusszeile des Menüfensters zeigt zusätzlich die Bedeutung des Menüpunktes an.
Seite 14 „ Achsen werden bei aktiver Schutzzonenkontrolle mit Achsrichtungstasten verfahren: der Rest- weg der Z-Achse bezieht sich auf die Schutzzonenposition „ Achsen werden bei nicht aktiver Schutzzonenkontrolle mit Achsrichtungstasten verfahren: der Restweg bezieht sich auf die Softwareendschalter HEIDENHAIN MANUALplus 4110 Systembedienung...
Seite 15 Zyklus oder Programm wird ausgeführt „ tatsächlicher Vorschub (unter Zyklus Stopp Berücksichtigung der Vorschub- überlagerung) Einheiten/Vorschubart: „ mm/U: Umdrehungsvorschub „ mm/min: Minutenvorschub Eilgangwege: der Vorschub wird als Minutenvorschub angezeigt Vorschub einstellen Umdrehungsvorschub einstellen (Minutenvorschub ist deaktiviert) Minutenvorschub einstellen HEIDENHAIN MANUALplus 4110 Systembedienung...
Seite 16 Anzeige bezieht sich auf das ange- triebene Werkzeug Schnittgeschwindigkeit oder Drehzahl einstellen: konstante Schnittgeschwindigkeit einstellen (konstante Drehzahl ist deaktiviert) konstante Drehzahl einstellen Spindelauslastung Anzeigeelement Spindelauslastung: „ aktuelle Leistung des Spindelmotors in Bezug zur Motor-Nennleistung „ untere Zeile: maximale Drehzahl (Drehzahlbegrenzung) HEIDENHAIN MANUALplus 4110 Systembedienung...
Seite 17 Stellen: Position in der Werkzeugverwaltung „ die letzten zwei Stellen: eingeschwenkte Position des Revolvers Beispiel „T101“: „ T1 aus der Werkzeugverwaltung ist aktiviert. „ Eingeschwenkte Revolverposition: 1 Beispiel „T2908“: „ T29 aus der Werkzeugverwaltung ist aktiviert. „ Eingeschwenkte Revolverposition: 8 HEIDENHAIN MANUALplus 4110 Systembedienung...
Seite 18: Einschalten Und Referenzfahren
Einschalten und Referenzfahren Maschine einschalten Hauptschalter ein Die MANUALplus 4110 zeigt die einzel- nen Schritte des Systemstarts in der Kopfzeile an. Symbol, dass PLC-Statusinformationen vorliegen PLC-Statusanzeige aufrufen: Taste Info drücken (Bei einigen Maschinen wird die PLC-Sta- tusanzeige automatisch aufgerufen.) Antriebe einschalten (die PLC-Statusanzeige schließt auto-...
Seite 19 Standard-Messgeräten: Es wird ein fester Bezugspunkt angefahren. Die Anfahrrichtung muss beachtet werden. „ bei abstandscodierten Messgeräten: Die MANUALplus 4110 kennt nach kurzer Referenzfahrt ihre Position. (Es sind alle 20 bis 80 mm Referenzmarken vorhanden). Referenzpunkte anfahren: Achsen mit Handrädern oder...
Seite 20 Einschalten und Referenzfahren Werkzeug bestätigen Die MANUALplus 4110 setzt voraus, dass das zuletzt aktive Werkzeug einge- spannt ist. Das Werkzeug mit Schalter Werkzeug- wechsel bestätigen (Die Freigaben für Werkzeug und Vor- schub erfolgen.) Bei einigen Maschinen (zum Beispiel mit automatischem Werkzeugwechsler) erfolgt die Quittierung automatisch.
Seite 21 Betriebsartenzeile anwäh- len: Taste Process drücken gewünschte Betriebsart „markieren“: Cursor-Taste drücken „markierte“ Betriebsart aktivieren: Taste Process erneut drük- „ Die aktive Betriebsart wird im „Reiter“ der obersten Bildschirmzeile gekennzeich- net. „ Der Betriebsartenwechsel erfolgt vom Hauptmenü aus. HEIDENHAIN MANUALplus 4110 Systembedienung...
Seite 22: Fehlermeldungen Und Plc-Statusinformationen
Softkey Zurück drücken PLC-Statusanzeigen bearbeiten: Ursache der Meldung beheben, dann wird die Meldung gelöscht und das Fenster geschlossen. Wechsel zwischen Fehlerfenster und PLC-Statusanzeige: PLC-Statusanzeige aufrufen: Softkey PLC Diagnose drücken Fehlerfenster aufrufen: Softkey CNC Diagnose drücken HEIDENHAIN MANUALplus 4110 Systembedienung 3.10...
Seite 23: Ausschalten Der Manualplus 4110
Ausschalten der MANUALplus 4110 Das korrekte Ausschalten ist für die Funktionssicherheit der Steuerung erforderlich. Wird das nicht berücksichtigt, können Datenverluste oder Funktionsstörungen auftreten. Hauptmenü der Betriebsart Maschine aufrufen: Taste Menü drücken Softkey Ausschalten drük- Sicherheitsabfrage bestäti- gen: Taste Enter drücken...
Seite 24 HEIDENHAIN MANUALplus 4110 Systembedienung 3.12...
Seite 25: Werkzeug T1 Anlegen
Bei den weiteren Werkzeugen werden die Einstellmaße noch nicht berücksichtigt. Sie werden später vermaßt. „ Schruppwerkzeug T1 Schneidenradius: 0.8 mm „ Einstellwinkel: 93° „ Spitzenwinkel: 80° Werkzeug vermessen: „ Einstellmaß X: 92 mm „ Einstellmaß Z: 62 mm HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 26 Z Einstellmaß in Z: 62 mm R Schneidenradius: 0.8 mm WO Werkzeugorientierung: 1 (Außen-Werkzeug, Bearbeitungsrich- tung zum Futter) A Einstellwinkel: 93° B Spitzenwinkel: 80° DX Verschleißkorrektur in X: 0 mm DZ Verschleißkorrektur in Z: 0 mm HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 27 Softkey Text ändern drük- „Schruppen Aussen“ einge- ben: Mit Cursor-Tasten die ein- zelnen Buchstaben anwäh- len und mit Taste Enter bestätigen Eingegebenen Text spei- chern: Softkey Speichern drücken Textnummer in Parameter Werkzeugtext Q überneh- men: Softkey Übernahme Textnr. drücken HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 28 Q Werkzeugtext: 1 „ „ WO Werkzeugorientierung: 1 MD Drehrichtung M3=3, M4=4: 3 „ „ A Einstellwinkel: 93° TS Schnittgeschwindigkeit: 200 m/min „ „ B Spitzenwinkel: 80° TF Vorschub: 0.4 mm/U „ PT Standzeit/PZ Stückzahl: – HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 29: Werkzeug T2 Anlegen Durch Kopieren
Spitzenwinkel: 55° Werkzeugdaten übernehmen, Position in der Werkzeugverwaltung festlegen Werkzeugdaten T1 in den Zwischenspeicher laden: Softkey Kopieren drücken Cursor auf Position T2 stel- len: Cursor-Taste drücken Werkzeugdaten aus Zwi- schenspeicher auf Position T2 einfügen: Softkey Einfügen drücken HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 30 Q Werkzeugtext: 1 „ „ WO Werkzeugorientierung: 1 MD Drehrichtung M3=3, M4=4: 3 „ „ A Einstellwinkel: 93° TS Schnittgeschwindigkeit: 200 m/min „ „ B Spitzenwinkel: 55° TF Vorschub: 0.4 mm/U „ PT Standzeit/PZ Stückzahl: – HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 31: Werkzeug T6 Anlegen Durch Kopieren
Die Einstellmaße werden vorerst übernommen und später genau ermittelt. Werkzeugdaten T2 in den Zwischenspeicher laden: Softkey Kopieren drücken Cursor auf Position T6 stel- len: Cursor-Taste mehrfach drücken Werkzeugdaten aus Zwi- schenspeicher auf Position T6 einfügen: Softkey Einfügen drücken HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 32 Cursor auf Position Q 2 stel- len: Cursor-Taste drücken Softkey Text ändern drük- Text „Schlichten Aussen“ mit eingeblendeter Alphata- statur eingeben Softkey Speichern drücken Textnummer in Parameter Werkzeugtext Q überneh- men: Softkey Übernahme Textnr. drücken HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 33 Q Werkzeugtext: 2 „ „ WO Werkzeugorientierung: 1 MD Drehrichtung M3=3, M4=4: 3 „ „ A Einstellwinkel: 93° TS Schnittgeschwindigkeit: 220 m/min „ „ B Spitzenwinkel: 55° TF Vorschub: 0.25 mm/U „ PT Standzeit/PZ Stückzahl: – HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung...
Seite 34: Werkzeug T8 Anlegen
Werkzeugdaten eingeben (Teil 1) X Einstellmaß in X: 0 mm Z Einstellmaß in Z: 0 mm WO Werkzeugorientierung: 1 (Außen-Werkzeug, Bearbeitungsrich- tung zum Futter) DX Verschleißkorrektur in X: 0 mm DZ Verschleißkorrektur in Z: 0 mm HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung 4.10...
Seite 35 Softkey Speichern drücken Textnummer in Parameter Werkzeugtext Q überneh- men: Softkey Übernahme Textnr. drücken Werkzeugdaten eingeben (Teil 2) Taste Seite vor drücken MD Drehrichtung M3=3, M4=4: 3 (3=Drehrichtung rechts) TS Drehzahl: 600 U/min HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung 4.11...
Seite 36 Z Einstellmaß in Z: 0 mm MD Drehrichtung M3=3, M4=4: 3 „ „ WO Werkzeugorientierung: 1 TS Drehzahl: 600 U/min „ „ DX Verschleißkorrektur in X: 0 mm PT Standzeit/PZ Stückzahl: – „ DZ Verschleißkorrektur in Z: 0 mm HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung 4.12...
Seite 37: Werkzeug T10 Anlegen
X Einstellmaß in X: 0 mm Z Einstellmaß in Z: 0 mm R Schneidenradius: 0.2 mm WO Werkzeugorientierung: 1 K Schneidenbreite: 5 mm DX Verschleißkorrektur in X: 0 mm DZ Verschleißkorrektur in Z: 0 mm DS Sonderkorrektur: 0 mm HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung 4.13...
Seite 38 Werkzeugtext Q überneh- men: Softkey Übernahme Textnr. drücken Werkzeugdaten eingeben (Teil 2) Taste Seite vor drücken MD Drehrichtung M3=3, M4=4: 3 (3=Drehrichtung rechts) TS Schnittgeschwindigkeit: 120 m/min TF Vorschub: 0.2 mm/U PZ Stückzahl: keine Eingabe HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung 4.14...
Seite 39 WO Werkzeugorientierung: 1 TF Vorschub: 0.2 mm/U „ „ K Schneidenbreite: 5 mm PT Standzeit/PZ Stückzahl: – „ DX Verschleißkorrektur in X: 0 mm „ DZ Verschleißkorrektur in Z: 0 mm „ DS Sonderkorrektur: 0 mm HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung 4.15...
Seite 40 HEIDENHAIN MANUALplus 4110 Werkzeugverwaltung 4.16...
Seite 41: Werkzeuge Vermessen Vorbereiten
Schritt: Werkstück-Nullpunkt festgelegen und „Messdurchmesser“ erstellen „ weitere Schritte: Einstellmaße der Werkzeuge durch „Ankratzen“ ermitteln Maschine vorbereiten Werkstück einspannen Werkzeug T1 einspannen Maschinendaten eingeben Hauptmenü aufrufen: Taste Menü drücken Maschinendaten-Eingabe wählen: Menütaste S, F, T setzen drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen...
Seite 42 S Schnittgeschwindigkeit: 200 m/min F Umdrehungsvorschub: 0.4 mm/U D maximale Drehzahl: 2000 U/min A Stillsetzungswinkel: keine Eingabe Maschinendaten aktivieren: Softkey Speichern drücken Die maximale Drehzahl ist von der Maschine und dem eingespannten Werkstück abhän- gig. HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen...
Seite 43 Softkey Zurück drücken Werkstück-Nullpunkt festlegen Spindel einschalten das Werkzeug mit den Handrädern an das Werkstück positionieren Hauptmenü aufrufen: Taste Menü drücken Einrichte-Funktionen aufru- fen: Menütaste Einrichten drük- „Nullpunkt setzen“ aufru- fen: Menütaste Achswerte set- zen drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen...
Seite 44 Werkstück plan drehen: Mit dem Handrad in X-Richtung planen. Werkzeug in X-Richtung freifahren Planfläche als Werkstück- Nullpunkt definieren: Softkey Z=0 drücken Anzeige: Die Istwertanzeige zeigt jetzt für die Z-Achse „0“ an. Zurück zum Einrichtemenü: Softkey Zurück drücken Zurück zum Hauptmenü: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen...
Seite 45: Einstellmaße T1 Ermitteln
Einstellmaß Z: ist bereits mit der Definition des Werkstück-Nullpunkts festgelegt Funktion „Werkzeug messen“ aufrufen Hauptmenü aufrufen: Taste Menü drücken Maschinendaten-Eingabe wählen: Menütaste S, F, T setzen drücken (Das Werkzeug T1 ist bereits aktiviert.) „Werkzeug vermessen“ aufrufen: Softkey Werkzeug messen drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen...
Seite 46 Einstellmaße eingeben Messdurchmesser in X Meß- punktkoordinate eintragen Softkey Übernahme X drük- Die MANUALplus 4110 errechnet das Einstellmaß X und trägt es in die Werk- zeugdatei ein. Anzeige: Die Istwertanzeige zeigt jetzt den für die X-Achse eingegebenen Wert an. Werkzeug T1 vermessen beenden: Softkey Zurück drücken...
Seite 47: Einstellmaße T2 Ermitteln
Einstellmaß X: Messdurchmesser ankratzen „ Einstellmaß Z: Planfläche (Werkstück-Nullpunkt) ankratzen Werkzeug T2 aktivieren Situation nach dem Vermessen von Werkzeug T1 Werkzeugdatei öffnen: Softkey Werkzeugliste drücken Cursor auf Position T2 stel- len: Cursor-Taste drücken Softkey Übernahme Werk- zeug drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen...
Seite 48 S Schnittgeschwindigkeit: 200 m/min F Umdrehungsvorschub: 0.4 mm/U D maximale Drehzahl: 2000 U/min A Stillsetzungswinkel: keine Eingabe Werkzeug aktivieren: Softkey Speichern drücken Werkzeug T2 einsetzen T2 per Werkzeugwechsel-Taste bestätigen Funktion „Werkzeug ver- messen“ aufrufen: Softkey Werkzeug messen drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen...
Seite 49 X Meßpunktkoor- dinate eintragen Softkey Übernahme X drük- Planfläche ankratzen Planfläche ankratzen Werkzeug in X-Richtung freifahren „0“ (Position Werkstück- Nullpunkt) in Z Meßpunktko- ordinate eintragen Softkey Übernahme Z drük- Werkzeug T2 vermessen beenden: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen...
Seite 50: Einstellmaße T6 Ermitteln
Einstellmaß Z: Planfläche (Werkstück-Nullpunkt) ankratzen Werkzeug T6 aktivieren Situation nach dem Vermessen von Werkzeug T2. Werkzeugdatei öffnen: Softkey Werkzeugliste drücken Cursor auf Position T6 stel- len: Cursor-Taste mehrfach drücken Softkey Übernahme Werk- zeug drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.10...
Seite 51 Werkzeug T6 einsetzen T6 per Werkzeugwechsel-Taste bestätigen Funktion „Werkzeug ver- messen“ aufrufen: Softkey Werkzeug messen drücken Messdurchmesser ankratzen Messdurchmesser ankratzen Werkzeug in Z-Richtung freifahren „angekratzten“ Messdurch- messer in X Meßpunktkoor- dinate eintragen Softkey Übernahme X drük- HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.11...
Seite 52 Einstellmaße T6 ermitteln Planfläche ankratzen Planfläche ankratzen Werkzeug in X-Richtung freifahren „0“ (Position Werkstück- Nullpunkt) in Z Meßpunktko- ordinate eintragen Softkey Übernahme Z drük- Werkzeug T6 vermessen beenden: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.12...
Seite 53: Einstellmaße T8 Ermitteln
Einstellmaß Z: Planfläche (Werkstück-Nullpunkt) ankratzen Werkzeug T8 aktivieren Situation nach dem Vermessen von Werkzeug T6. Werkzeugdatei öffnen: Softkey Werkzeugliste drücken Cursor auf Position T8 stel- len: Cursor-Taste mehrfach drücken Softkey Übernahme Werk- zeug drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.13...
Seite 54 A Stillsetzungswinkel: keine Eingabe Werkzeug aktivieren: Softkey Speichern drücken Der Parameter F Umdrehungsvorschub wird bei Gewindewerkzeugen nicht ausgewertet. Werkzeug T8 einsetzen T8 per Werkzeugwechsel-Taste bestätigen Funktion „Werkzeug ver- messen“ aufrufen: Softkey Werkzeug messen drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.14...
Seite 55 Softkey Übernahme X drük- Planfläche ankratzen Planfläche ankratzen Werkzeug in X-Richtung freifahren „0“ (Position Werkstück- Nullpunkt) in Z Meßpunktko- ordinate eintragen Softkey Übernahme Z drük- Werkzeug T8 vermessen beenden: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.15...
Seite 56: Einstellmaße T10 Ermitteln
Einstellmaß Z: Planfläche (Werkstück-Nullpunkt) ankratzen Werkzeug T10 aktivieren Situation nach dem Vermessen von Werkzeug T8. Werkzeugdatei öffnen: Softkey Werkzeugliste drücken Cursor auf Position T10 stel- len: Cursor-Taste mehrfach drücken Softkey Übernahme Werk- zeug drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.16...
Seite 57 Werkzeug T10 einsetzen T10 per Werkzeugwechsel-Taste bestätigen Funktion „Werkzeug ver- messen“ aufrufen: Softkey Werkzeug messen drücken Messdurchmesser ankratzen Messdurchmesser ankratzen Werkzeug in Z-Richtung freifahren „angekratzten“ Messdurch- messer in X Meßpunktkoor- dinate eintragen Softkey Übernahme X drük- HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.17...
Seite 58 Planfläche ankratzen Planfläche ankratzen Werkzeug in X-Richtung freifahren „0“ (Position Werkstück- Nullpunkt) in Z Meßpunktko- ordinate eintragen Softkey Übernahme Z drük- Werkzeug T10 vermessen beenden: Softkey Zurück drücken Zurück zum Hauptmenü: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Werkzeuge vermessen 5.18...
Seite 59: Maschinendaten Eingeben
Technologiedaten eingeben (Drehzahl/Schnittgeschwindigkeit, Vorschub, maximale Drehzahl) „ Werkstück-Nullpunkt setzen „ Schutzzone festlegen „ Werkzeugwechselpunkt festlegen Maschine vorbereiten Werkstück einspannen Werkzeug T1 einspannen Maschinendaten eingeben Hauptmenü aufrufen: Taste Menü drücken Maschinendaten-Eingabe wählen: Menütaste S, F, T setzen drücken HEIDENHAIN MANUALplus 4110 Maschine einrichten...
Seite 60 D maximale Drehzahl: 2000 U/min A Stillsetzungswinkel: keine Eingabe Maschinendaten aktivieren: Softkey Speichern drücken Die maximale Drehzahl ist von der Maschine und dem eingespannten Werkstück abhän- gig. Werkzeug bestätigen T1 per Werkzeugwechsel-Taste bestätigen Zurück zum Hauptmenü: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Maschine einrichten...
Seite 61 Werkstück-Nullpunkt festlegen Werkstück-Nullpunkt setzen Hauptmenü aufrufen: Taste Menü drücken Menütaste Einrichten drük- „Nullpunkt setzen“ aufru- fen: Menütaste Achswerte set- zen drücken HEIDENHAIN MANUALplus 4110 Maschine einrichten...
Seite 62 Softkey Zurück drücken Zurück zum Hauptmenü: Softkey Zurück drücken Nach dem Plan-Drehen darf das Werkzeug nicht in Z-Richtung bewegt werden. Erst nachdem die Planfläche als Werkstück-Nullpunkt definiert ist, darf das Werkzeug wieder in Z-Richtung verfahren werden. HEIDENHAIN MANUALplus 4110 Maschine einrichten...
Seite 63 Schutzzone festlegen Schutzzone setzen Hauptmenü aufrufen: Taste Menü drücken Menütaste Einrichten drük- „Schutzzone setzen“ aufru- fen: Menütaste Schutzzone setzen drücken Die Schutzzonenüberwachung wird deaktiviert. HEIDENHAIN MANUALplus 4110 Maschine einrichten...
Seite 64 – Schutzzonenposition wird im Hil- febild im blau hinterlegten Feld ange- zeigt. Zurück zum Einrichtemenü: Softkey Zurück drücken (Die Schutzzonenüberwa- chung wird aktiviert.) Zurück zum Hauptmenü: Softkey Zurück drücken Symbole Schutzzonenüberwachung: Schutzzonenüberwachung nicht aktiv Schutzzonenüberwachung aktiv HEIDENHAIN MANUALplus 4110 Maschine einrichten...
Seite 65 Werkzeugwechselpunkt festlegen Werkzeugwechselpunkt setzen Hauptmenü aufrufen: Taste Menü drücken Einrichte-Funktionen aufru- fen: Menütaste Einrichten drük- „Werkzeugwechselpunkt festlegen“ aufrufen: Menütaste Wkz-Wechsel- punkt setzen drücken HEIDENHAIN MANUALplus 4110 Maschine einrichten...
Seite 66 Werkzeugwechselpunkt definieren: Softkey Übernahme Posi- tion drücken Anzeige: Der Abstand Maschinen-Null- punkt – Werkzeugwechselpunkt wird im Hilfebild in den blau hinterlegten Feldern angezeigt. Zurück zum Einrichtemenü: Softkey Zurück drücken Zurück zum Hauptmenü: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Maschine einrichten...
Seite 67 Werkzeuge sind definiert und vermessen „ der Werkstück-Nullpunkt ist definiert „ der Werkzeugwechselpunkt ist festgelegt „ die Schutzzone ist festgelegt und aktiviert „ die „maximale Drehzahl“ ist festgelegt Alle Werte sind für Werkstücke aus Aluminium ausgelegt. HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung...
Seite 68 Zyklenprogramm „Gewindezapfen“ erstellen Zyklenprogramm anlegen Einlernbetrieb aktivieren: Softkey Einlernen drücken Programmliste aufrufen: Softkey Programmliste drücken Programmnummer „1“ in Zyklenprogramm eingeben Zyklenprogramm „1“ aufru- fen: Softkey Anwahl drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung...
Seite 69 Programmbezeichnung ein- geben: Softkey Text ändern drük- Text „Gewindezapfen“ mit eingeblendeter Alphatasta- tur eingeben Eingegebenen Text über- nehmen: Softkey Speichern drücken Zyklus „Rohteil-Stange/Rohr“ programmieren: Neuen Zyklus einfügen: Softkey Zyklus zufügen drücken Menütaste Rohteil definie- ren drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung...
Seite 70 Z Länge: 100 mm I Innendurchmesser: keine Eingabe K Rechte Kante: 1 mm (Planaufmaß) B Spannbereich: 20 mm J Spannart: 1 Eingabe abschließen: Softkey Eingabe fertig drücken Zyklus prüfen: Softkey Grafik drücken Eingabe abschließen: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung...
Seite 71 F Umdrehungsvorschub: 0.4 mm/U „ Übernehmen Sie die Werkzeugnummer und Technologiedaten aus der Werkzeug- datei (siehe folgende Schritte). „ Erstellen Sie die ICP-Kontur „Gewindezapfen“. Das ist Voraussetzung, um den Zyklus zu prüfen und auszuführen (siehe folgende Schritte). HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung...
Seite 72 Zyklenprogramm „Gewindezapfen“ erstellen Werkzeug und Technologiedaten aus der Werkzeugdatei übernehmen Werkzeugdatei öffnen: Softkey Werkzeugliste drücken Werkzeug übernehmen (Cursor steht auf Position T 1): Softkey Übernahme Werk- zeug drücken Schnittgeschwindigkeit, Vorschub übernehmen: Softkey S,F vom Werk- zeug drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung...
Seite 73 ICP-Kontur „Gewindezapfen“ erstellen ICP–Kontur „Gewindezapfen“: „ die Kontur wird in „Bearbeitungsrichtung“ beschrieben „ die Kontur wird „komplett“ (inclusive Formelemente) beschrieben ICP-Editor aufrufen Softkey ICP Edit drücken Softkey Element Zufügen drücken Konturelement 1 (Fase) Menütaste Formelemente drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung...
Seite 74 ZS Startpunkt in Z: 0 mm B Fasenbreite: 1.5 mm J Elementlage: 1 F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken „Ungelöste Elemente“ werden als Sym- bol unterhalb des Grafikfensters ange- zeigt. Konturelement 2 (Gewindefreistich) Menütaste Formelemente drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung...
Seite 75 K Freistichlänge: keine Eingabe W Freistichwinkel: keine Eingabe R Freistichradius: keine Eingabe J Elementlage: keine Eingabe F Sondervorschub: keine Eingabe Die MANUALplus 4110 ermittelt die Frei- stichparameter aufgrund der Gewinde- steigung. Eingabe abschließen: Softkey Speichern drücken Die bisher eingegebene Teilkontur ist eindeutig bestimmt und wird dargestellt.
Seite 76 Konturelement 4 (horizontale Linie) Konturelement 4 (horizontale Linie): Menütaste Linie drücken Kontur-Element beschreiben: Z Zielpunkt in Z: –55 mm L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.10...
Seite 77 F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken Konturelement 6 (vertikale Linie) Menütaste Linie drücken Kontur-Element beschreiben: X Zielpunkt in X: 55 mm L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.11...
Seite 78 ICP-Kontur „Gewindezapfen“ erstellen Eingabe abschließen: Softkey Speichern drücken Konturelement 7 (Fase) Menütaste Formelemente drücken Menütaste Fase drücken Kontur-Element beschreiben: B Fasenbreite: 2 mm F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.12...
Seite 79 F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken Konturelement 9 (vertikale Linie) Menütaste Linie drücken Kontur-Element beschreiben: X Zielpunkt in X: 60 mm L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.13...
Seite 80 ICP-Kontur „Gewindezapfen“ erstellen Eingabe abschließen: Softkey Speichern drücken Die Kontur „Gewindezapfen“ ist vollstän- dig beschrieben. Eingabe-Modus verlassen: Softkey Zurück drücken Konturbezeichnung eingeben Softkey Konturliste drük- Softkey Text ändern drük- Konturbezeichnung „Gewin- dezapfen“ eingeben HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.14...
Seite 81 ICP-Kontur „Gewindezapfen“ erstellen Softkey Übernahme Text drücken Konturliste verlassen: Softkey Zurück drücken ICP-Editor verlassen – zurück zur Zyklen-Program- mierung: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.15...
Seite 82 Zyklus prüfen: Softkey Grafik drücken Warnungen Die MANUALplus 4110 prüft, ob der Zyklus fehlerfrei ausgeführt werden kann. In diesem Beispiel bleibt aufgrund der Schneidengeometrie „Restmaterial“ stehen. Das führt zu einer Warnung (siehe Softkey Warnung Nr.: 1). Prüfen Sie, ob Programmänderungen erforderlich sind. In diesem Beispiel wird das Restmaterial mit dem Schlichtzyklus abgetragen –...
Seite 83 Softkey Einzelsatz drücken Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – der Schruppzyklus wird ausge- führt jeweils Folgesatz mit Zyklus Start ausführen (Einzelsatz- betrieb) Zyklus speichern: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.17...
Seite 84 Softkey Zyklus zufügen drücken Menütaste Einzelschnitte drücken Menütaste Eilgang Positio- nierung drücken Softkey T–Wechsel anfah- ren drücken Zyklus-Parameter eingeben: Q Reihenfolge: 0 (Werkzeugwechselpunkt diagonal angefahren) T Werkzeugnummer: 1 (T1 beibehalten) Eingabe abschließen: Softkey Eingabe fertig drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.18...
Seite 85 (Der „Lichtpunkt“ steht auf der Werkzeugwechselposi- tion.) Zyklus ausführen Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – das Werkzeug fährt auf die Werk- zeugwechselposition Schlichtwerkzeug T6 einsetzten Zyklus speichern: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.19...
Seite 86 Cursor auf Zyklus „ICP Zer- spanen längs“ stellen Cursor Taste drücken Softkey Zyklus kopieren drücken Cursor vor die Einfüge-Posi- tion stellen: Cursor Taste drücken Softkey Zyklus zufügen drücken Der Zyklus wird mit allen Parametern unterhalb der Cursor-Position eingefügt. HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.20...
Seite 87 (siehe folgende Schritte). Werkzeugliste aufrufen: Softkey Werkzeugliste drücken Cursor auf T6 positionieren: Cursor Taste mehrfach drücken Werkzeug übernehmen: Softkey Übernahme Werk- zeug drücken Schnittgeschwindigkeit und Vorschub übernehmen: Softkey S, F vom Werk- zeug drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.21...
Seite 88 Bei der Spursimulation wird die Geometrie der Schneide berücksichtigt. Deshalb ist diese Simu- lationsform für den Schlichtvorgang zu empfehlen. Softkey Grafik drücken „Zusatz-Funktionen“ der Simulation aufrufen: Softkey Zusatz-Fkt. drük- Softkey Spur drücken Softkey Schneide drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.22...
Seite 89 Werkzeug T6 per Werk- zeugwechseltaste bestäti- erneut Zyklus Start aktivie- Vorschub Überlagerung langsam erhöhen – der Schlichtzyklus wird ausge- führt Den erstellten Durchmesser messen und bei Bedarf das Werkzeug korrigieren: mit dem Handrad freifahren Durchmesser messen HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.23...
Seite 90 Die per Handrad eingestellten Korrektur wird im Feld Delta X angezeigt (Beispiel: 0,04 mm). Korrektur übernehmen: Softkey Speichern drücken Der gespeicherte Korrekturwert wird im Feld T6 dx angezeigt (Beispiel: 0,04 mm). Korrektur abschließen: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.24...
Seite 91 Zyklus Start aktivieren Zyklus speichern: Softkey Überschreiben drücken Die Werkzeugkorrektur und der Schlichtzyklus können so oft wiederholt werden, bis das korrekte Maß erreicht ist. Zyklus „Werkzeugwechselpunkt anfahren“ programmieren Softkey Zyklus zufügen drücken Menütaste Einzelschnitte drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.25...
Seite 92 Zyklus prüfen: Softkey Grafik drücken Zyklus ausführen Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – das Werkzeug fährt auf die Werk- zeugwechselposition Gewindewerkzeug T8 einsetzten Zyklus speichern: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.26...
Seite 93 Z2 Endpunkt Gewinde: –29 mm F1 Gewindesteigung: 1.5 mm U Gewindetiefe: keine Eingabe I 1. Schnitttiefe: keine Eingabe T Werkzeugnummer: 8 S Drehzahl: 600 m/min Werkzeugnummer und Technologieda- ten aus der Werkzeugdatei überneh- men (siehe folgende Schritte) ! HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.27...
Seite 94 Softkey Werkzeugliste drücken Cursor auf T8 positionieren: Cursor Taste mehrfach drücken Werkzeug übernehmen: Softkey Übernahme Werk- zeug drücken Drehzahl aus der Werkzeug- datei übernehmen: Softkey S, F vom Werk- zeug drücken Softkey Eingabe fertig drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.28...
Seite 95 Softkey Konturen anzei- gen drücken Warnungen Die MANUALplus 4110 überprüft bei Konturen anzeigen alle bisherigen Bearbeitungen. In die- sem Beispiel wird die bereits bekannte Warnung beim Schruppzyklus ausgegeben. Warnung prüfen und bestätigen: Warnung aufrufen: Softkey Warnung Nr.: 1 drücken Warnung bestätigen: Taste Enter drücken...
Seite 96 Das Gewinde prüfen und bei Bedarf das Werkzeug korrigieren. Der Gewindezyklus ist beendet: mit dem Handrad freifahren Gewinde messen Gewindewege werden immer mit dem programmierten Vorschub (Gewindesteigung) gefahren – unabhängig von der eingestellten Vorschub-Überlagerung. HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.30...
Seite 97 Die per Handrad eingestellte Korrektur wird in dem Feld Delta X angezeigt (Bei- spiel: 0,04 mm). Korrektur übernehmen: Softkey Speichern drücken Der gespeicherte Korrekturwert wird im Feld T8 dx angezeigt (Beispiel: 0,04 mm). Korrektur abschließen: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.31...
Seite 98 Letzten Gewindeschnitt mit korrigiertem Werkzeug wiederholen Softkey Letzter Schnitt drücken Zyklus Start aktivieren Zyklus speichern: Softkey Speichern drücken Die Werkzeugkorrektur und der „letzte Schnitt“ können so oft wiederholt werden, bis das Gewinde korrekt ist. HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.32...
Seite 99 Menütaste Einzelschnitte drücken Menütaste Eilgang Positio- nierung drücken Softkey T–Wechsel anfah- ren drücken Zyklus-Parameter eingeben: Q Reihenfolge: 0 (Werkzeugwechselpunkt diagonal anfahren) T Werkzeugnummer: 8 (T8 beibehalten) Softkey Eingabe fertig drücken Zyklus prüfen: Softkey Grafik drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.33...
Seite 100 Zyklenprogramm „Gewindezapfen“ erstellen Zyklus ausführen Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – das Werkzeug fährt auf die Werk- zeugwechselposition Zyklus speichern: Softkey Speichern drücken „Einlernen“ verlassen: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.34...
Seite 101 Zyklenprogramm „Gewindezapfen“ erstellen Ergebnisse: „ das Werkstück „ das Zyklenprogramm „Gewindezap- fen“ „ die ICP-Kontur „Gewindezapfen“ HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.35...
Seite 102 HEIDENHAIN MANUALplus 4110 Beispiel Längsbearbeitung 7.36...
Seite 103 „ das Schruppwerkzeug T1 und das Schlichtwerkzeug T6 sind definiert und vermessen „ der Werkstück-Nullpunkt ist definiert „ der Werkzeugwechselpunkt ist festgelegt „ die Schutzzone ist festgelegt und aktiviert „ die „maximale Drehzahl“ ist festgelegt HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 104 Zyklus-Parameter eingeben: X Außendurchmesser: 95 mm Z Länge: 50 mm I Innendurchmesser: keine Eingabe K Rechte Kante: 1 mm B Spannbereich: 20 mm J Spannart: 1 Softkey Eingabe fertig drücken Zyklus prüfen: Softkey Grafik drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 105 K Aufmaß Z: 0.1 mm N ICP Konturnummer: 2 (Programmierung der ICP-Kontur siehe Seite 11) T Werkzeugnummer: 1 S Schnittgeschwindigkeit: 200 m/min F Umdrehungsvorschub: 0.4 mm/U Werkzeugnummer und Technologieda- ten aus der Werkzeugdatei übernehmen ! Softkey Eingabe fertig drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 106 Zyklenprogramm „Matritze“ erstellen Zyklus grafisch prüfen Zyklus prüfen: Softkey Grafik drücken Zyklus ausführen Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – der Schruppzyklus wird ausge- führt Zyklus speichern: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 107 Zyklus prüfen: Softkey Grafik drücken Zyklus ausführen Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – das Werkzeug fährt auf die Werk- zeugwechselposition wenn Werkzeugwechselposition erreicht ist: Schlichtwerkzeug T6 einsetzten HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 108 Z Startpunkt: 4 mm N ICP Konturnummer: 21 (Programmierung der ICP-Kontur siehe Seite 20) T Werkzeugnummer: 6 S Schnittgeschwindigkeit: 220 m/min F Umdrehungsvorschub: 0.25 mm/U Werkzeugnummer und Technologieda- ten aus der Werkzeugdatei übernehmen ! Softkey Eingabe fertig drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 109 Simulation auf Spur-Darstellung und Anzeige der Schneide umschalten: „Zusatz-Funktionen“ der Simulation aufrufen: Softkey Zusatz-Fkt. drük- Softkey Spur drücken Softkey Schneide drücken Einstellung der „Zusatzfunk- tionen“ beenden: Softkey Zurück drücken Simulation mit neuen Ein- stellungen wiederholen: Softkey Grafik drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 110 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – der Schlichtzyklus wird ausge- führt Zyklus speichern: Softkey Speichern drücken Zyklus „Werkzeugwechselpunkt anfahren“ programmieren Softkey Zyklus zufügen drücken Menütaste Einzelschnitte drücken Menütaste Eilgang Positio- nierung drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 111 Softkey Eingabe fertig drücken Zyklus prüfen: Softkey Grafik drücken Zyklus ausführen Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – das Werkzeug fährt auf die Werk- zeugwechselposition Zyklus speichern: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung...
Seite 112 Zyklenprogramm „Matritze“ erstellen Ergebnisse: „ das Werkstück „ das Zyklenprogramm „Matrize“ „ die ICP-Kontur „Matrize“ für die Schruppbearbeitung „ die ICP-Kontur „Matrize“ für die Schlichtbearbeitung HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.10...
Seite 113 Schritt: Eingabe der Kontur ohne Formelemente (Grobkontur) „ zweiter Schritt: Überlagerung mit den Formelementen (Verrundungen) ICP-Kontur anlegen: ICP-Editor aufrufen: Softkey ICP Edit drücken Softkey Konturliste drük- ICP Kontur: 2 ICP-Konturnummer einge- Softkey Anwahl drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.11...
Seite 114 F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken Konturelement 2 (horizontale Linie) Menütaste Linie drücken Kontur-Element beschreiben: Z Zielpunkt in Z: –17 mm L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.12...
Seite 115: Beispiel: Planbearbeitung Icp-Kontur "Matritze" Erstellen
Z Zielpunkt in Z: keine Eingabe A Winkel zur Z: 81.5 ° L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken (Die Schräge ist ein „unge- löstes Element“.) HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.13...
Seite 116 K Mittelpunkt in Z: –11.6 mm R Radius: 7.5 mm F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken (Es gibt zwei Lösungen.) nächste Lösung anzeigen: Softkey Lösung vor drük- (gewünschte Lösung) Softkey Übernahme Lösung drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.14...
Seite 117 A Winkel zur Z: 5 ° L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken (Es gibt zwei Lösungen.) nächste Lösung anzeigen: Softkey Lösung vor drük- (gewünschte Lösung) Softkey Übernahme Lösung drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.15...
Seite 118 Rundungen überlagern Softkey Formelemente überlagern drücken (Überlagerungs-Position wird durch „rotes Quadrat“ angezeigt) Menütaste Verrundung drücken Überlagerungs-Element beschreiben: B Rundungsradius: 1 mm F Sondervorschub: keine Eingabe Verrundung eingliedern: Softkey Speichern drücken (Nächste Überlagerungs- Position wird angezeigt) HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.16...
Seite 119 F Sondervorschub: keine Eingabe Verrundung eingliedern: Softkey Speichern drücken (Nächste Überlagerungs- Position wird angezeigt) Menütaste Verrundung drücken Überlagerungs-Element beschreiben: B Rundungsradius: 3.5 mm F Sondervorschub: keine Eingabe Verrundung eingliedern: Softkey Speichern drücken (Nächste Überlagerungs- Position wird angezeigt) HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.17...
Seite 120 ICP-Kontur „Matritze“ erstellen Menütaste Verrundung drücken Überlagerungs-Element beschreiben: B Rundungsradius: 1 mm F Sondervorschub: keine Eingabe Verrundung eingliedern: Softkey Speichern drücken Alle Konturübergänge sind „überlagert“. Die ICP-Kontur „Matrize“ ist fertiggestellt. HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.18...
Seite 121 ICP-Kontur „Matritze“ erstellen Konturbezeichnung eingeben Softkey Konturliste drük- Softkey Text ändern drük- Konturbezeichnung „Matrize“ eingeben Softkey Übernahme Text drücken Konturliste verlassen: Softkey Zurück drücken ICP-Editor verlassen: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.19...
Seite 122: Icp-Kontur "Matritze" Für Schlichtbearbeitung Erstellen
Matrize“ stellen: Cursor Taste drücken Kopieren vorbereiten: Softkey Kopieren drücken neue ICP-Konturnummer „21“ in Feld nach eintragen Kopieren durchführen: Softkey Kopieren Ja drük- Konturbezeichnung ändern: Softkey Text ändern drük- Konturbezeichnung „Matrize - Schlichtkontur“ eingeben HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.20...
Seite 123 ICP-Kontur „Matritze“ für Schlichtbearbeitung erstellen Softkey Übernahme Text drücken ICP-Kontur laden: Softkey Anwahl drücken Beschreibungsrichtung der ICP-Kontur umdrehen: Softkey Kontur umdrehen drücken Das „kleine gelbe Rechteck“ kennzeich- net das Ende der Kontur. ICP-Editor verlassen: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.21...
Seite 124 HEIDENHAIN MANUALplus 4110 Beispiel Planbearbeitung 8.22...
Seite 125 Rohteil ist eingespannt „ das Stechwerkzeug T10 ist definiert, vermessen und eingespannt „ der Werkstück-Nullpunkt ist definiert „ der Werkzeugwechselpunkt ist festgelegt „ die Schutzzone ist festgelegt und aktiviert „ die „maximale Drehzahl“ ist festgelegt HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 126 Zyklus-Parameter eingeben: X Außendurchmesser: 60 mm Z Länge: 75 mm I Innendurchmesser: keine Eingabe K Rechte Kante: 1 mm B Spannbereich: 20 mm J Spannart: 1 Softkey Eingabe fertig drücken Zyklus prüfen: Softkey Grafik drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 127 Zyklenprogramm „Formrolle“ erstellen Eingabe abschließen: Softkey Speichern drücken Zyklus „Einstechen radial ICP“ programmieren: Softkey Zyklus zufügen drücken Menütaste Stechzyklen drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 128 Werkzeugdatei übernehmen ! Softkey Eingabe fertig drücken Zyklus grafisch prüfen Bei der Spursimulation wird die Geometrie der Schneide berücksichtigt. Deshalb ist diese Simu- lationsform für den Stechvorgang zu empfehlen. Softkey Grafik drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 129 Softkey Spur drücken Softkey Schneide drücken Einstellen der „Zusatz-Funk- tionen“ abschließen: Softkey Zurück drücken Simulation nach jedem Ver- fahrweg anhalten: Softkey Einzelsatz drücken Zyklus prüfen: Softkey Grafik drücken weitere Verfahrwege anzei- gen: Softkey Grafik mehrfach drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 130 Zyklenprogramm „Formrolle“ erstellen Zyklus ausführen Einzelsatzbetrieb ausschalten: Softkey Einzelsatz drücken (deaktivieren) Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – der Stechzyklus wird ausge- führt Zyklus speichern: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 131 DZ Abstand zum Folgeeinstich: keine Eingabe Q Anzahl der Einstichzyklen: 1 T Werkzeugnummer: 10 S Schnittgeschwindigkeit: 120 m/min F Umdrehungsvorschub: 0.2 mm/U (Die vom Vorstechen übernommenen Zyklus-Parameter werden für das Schlichten verwendet.) Softkey Eingabe fertig drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 132 Softkey Grafik drücken weitere Verfahrwege anzei- gen: Softkey Grafik mehrfach drücken Zyklus ausführen Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – der Stechschlichtzyklus wird ausgeführt Zyklus speichern: Softkey Überschreiben drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 133 Softkey Eingabe fertig drücken Zyklus prüfen: Softkey Grafik drücken Zyklus ausführen Vorschub Überlagerung auf 0% stellen Zyklus Start aktivieren Vorschub Überlagerung langsam erhöhen – das Werkzeug fährt auf die Werk- zeugwechselposition Zyklus speichern: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung...
Seite 134 Zyklenprogramm „Formrolle“ erstellen Ergebnisse: „ das Werkstück „ das Zyklenprogramm „Formrolle“ „ die ICP-Kontur „Formrolle“ HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.10...
Seite 135 ZS Startpunkt in Z: 0 mm Z Zielpunkt in Z: –5 mm L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe die Linie schließt tangential an das folgende Element an: Softkey tangentialer Über- gang drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.11...
Seite 136 Kontur-Element beschreiben: X Zielpunkt in X: keine Eingabe Z Zielpunkt in Z: keine Eingabe R Radius: 5 mm F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken (Der Kreisbogen ist ein „ungelöstes Element“.) HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.12...
Seite 137 A Winkel zur Z-Achse: 6 ° L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken (Es gibt zwei Lösungen.) nächste Lösung anzeigen: Softkey Lösung vor drük- (gewünschte Lösung) HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.13...
Seite 138 Kontur-Element beschreiben: X Zielpunkt in X: 35 mm Z Zielpunkt in Z: –34 mm A Winkel zur Z-Achse: keine Eingabe L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.14...
Seite 139 Kontur-Element beschreiben: X Zielpunkt in X: 60 mm Z Zielpunkt in Z: –49 mm A Winkel zur Z-Achse: keine Eingabe L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.15...
Seite 140 Konturelement 7 (horizontale Linie) Menütaste Linie drücken Kontur-Element beschreiben: Z Zielpunkt in Z: –51 mm L Länge der Linie: keine Eingabe F Sondervorschub: keine Eingabe Eingabe abschließen: Softkey Speichern drücken Eingabe der „Grobkontur“ beenden: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.16...
Seite 141 Rundungen überlagern Softkey Formelemente überlagern drücken (Überlagerungs-Position wird durch „rotes Quadrat“ angezeigt) Menütaste Verrundung drücken Kontur-Element beschreiben: B Rundungsradius: 1.5 mm F Sondervorschub: keine Eingabe Verrundung eingliedern: Softkey Speichen drücken (Nächste Überlagerungs- Position wird angezeigt) HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.17...
Seite 142 F Sondervorschub: keine Eingabe Verrundung eingliedern: Softkey Speichen drücken (Nächste Überlagerungs- Position wird angezeigt) Menütaste Verrundung drücken Überlagerungs-Element beschreiben: R Rundungsradius: 1.5 mm F Sondervorschub: keine Eingabe Verrundung eingliedern: Softkey Speichen drücken (Nächste Überlagerungs- Position wird angezeigt) HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.18...
Seite 143 Softkey Speichen drücken (Nächste Überlagerungs- Position wird angezeigt) Menütaste Verrundung drücken Überlagerungs-Element beschreiben: R Rundungsradius: 1.5 mm F Sondervorschub: keine Eingabe Verrundung eingliedern: Softkey Speichen drücken Alle Konturübergänge sind „überlagert“. Die ICP-Kontur „Formrolle“ ist fertiggestellt. HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.19...
Seite 144 ICP-Kontur „Formrolle“ erstellen Konturbezeichnung eingeben Softkey Konturliste drük- Softkey Text ändern drük- Konturbezeichnung „Form- rolle“ eingeben Softkey Übernahme Text drücken Konturliste verlassen: Softkey Zurück drücken ICP-Editor verlassen: Softkey Zurück drücken HEIDENHAIN MANUALplus 4110 Beispiel Stechbearbeitung 9.20...
Seite 145 Zyklus – im Modus „Programmablauf“ ein komplettes Zyklen- oder DIN-Programm. Die Simulation unterstützt folgende Darstellungen: „ Liniendarstellung Die MANUALplus 4110 stellt die Verfahrwege als Linie dar. Dabei gilt die theoretische Schnei- denspitze als Referenz. Diese Darstellung eignet sich gut, um Schnittaufteilungen darzustel- len. „...
Seite 146 Softkey Schneide drücken Einstellung der „Zusatzfunk- tionen“ beenden: Softkey Zurück drücken Simulation mit neuen Ein- stellungen wiederholen: Softkey Grafik drücken Bewegungssimulation ein- stellen: Softkey Bewegungssimu- lation drücken Simulation starten: Softkey Grafik Weiter drük- HEIDENHAIN MANUALplus 4110 Grafische Simulation 10.2...
Seite 147: Vergrößern, Verkleinern, Bildausschnitt Wählen
Das „rote Rechteck“ kennzeichnet den eingestellten Bildausschnitt. Bildausschnitt ändern Bildausschnitt verkleinern: Taste Seite vor drücken Bildausschnitt vergrößern: Taste Seite zurück drücken Bildausschnitt verschieben: Cursor-Tasten drücken eingestellten Bildausschnitt übernehmen: Softkey Übernehmen drük- Simulation starten: Softkey Grafik Weiter drük- HEIDENHAIN MANUALplus 4110 Grafische Simulation 10.3...
Seite 148 Vergrößern, verkleinern, Bildausschnitt wählen Ansicht erweitern „Ansicht erweitern“ minimiert das Werkstück. Anschließend wählen Sie den gewünschten Bild- ausschnitt. Softkey Ansicht erweitern drücken HEIDENHAIN MANUALplus 4110 Grafische Simulation 10.4...
Seite 149: Programmausführung Vorbereiten
Programmausführung vorbereiten Aktionen vor der Programmausführung: „ Zyklenprogramm laden „ Zyklenprogramm prüfen „ Zyklenprogramm grafisch prüfen „Programmablauf“ aktivieren: Hauptmenü aufrufen: Taste Menü drücken Softkey Programm Ablauf drücken (Das zuletzt editierte oder genutzte Programm wird geladen.) HEIDENHAIN MANUALplus 4110 Programme ausführen 11.1...
Seite 150 Cursor auf das zu ladende Programm stellen: Cursor-Tasten drücken Softkey Anwahl drücken Warnungen Die MANUALplus 4110 überprüft das Programm beim Laden. Bei Fehlern oder Warnungen wird das „Fehlersymbol“ angezeigt. Warnung anzeigen: Taste Info drücken Warnung löschen und Feh- lerfenster schließen: Taste Clear drücken...
Seite 151 Wenn Sie den Cursor auf einen Zyklus stellen, werden die Zyklusparameter angezeigt. Überprü- fen Sie das Programm vor der Ausführung. Cursor auf Programmanfang stellen: Softkey Programmanfang drücken Cursor auf Zyklus stellen: Cursor-Taste drücken Programm grafisch prüfen Cursor auf Programmanfang stellen: Softkey Programmanfang drücken Softkey Grafik drücken HEIDENHAIN MANUALplus 4110 Programme ausführen 11.3...
Seite 152 Schutzzone ist festgelegt und aktiviert „ die „maximale Drehzahl“ ist festgelegt „ das Zyklenprogramm wurde überprüft Zyklen einzeln ausführen Ist der „kontinuierliche Ablauf“ deaktiviert, hält die MANUALplus 4110 nach jedem Zyklus an. Cursor auf Programmanfang stellen: Softkey Programmanfang drücken Modus „kontinuierlichen Ablauf“...
Seite 153 Das Werkstück wird in der Maschine vermessen. Anschließend wird die Werkzeugkor- rektur eingetragen und der Schlichtzyklus wiederholt. Programmablauf unterbrechen Ausgangssituation: Es wurden bereits mehrere Werkstücke produziert. Das Schlichtwerkzeug ist abgenutzt. Modus „kontinuierlichen Ablauf deaktivieren: Softkey Kontinu-Ablauf drücken HEIDENHAIN MANUALplus 4110 Programme ausführen 11.5...
Seite 154 Werkzeugkorrektur eingeben Werkzeugkorrektur anwäh- len: Softkey Wkz-/Add.korrek- tur drücken (Werkzeugkorrektur ist bereits aktiv) Bisher sind keine Korrekturen eingetra- gen. DX und DZ haben den Wert „0“. Korrekturwert (0,2 mm) in Feld DX + eintragen HEIDENHAIN MANUALplus 4110 Programme ausführen 11.6...
Seite 155 Cursor wieder auf den Schlichtzyklus positionie- ren: Cursor-Taste drücken Modus „kontinuierlichen Ablauf“ aktivieren: Softkey Kontinu-Ablauf drücken (Die Zyklen werden ohne Unterbrechung bis zum nächsten Werkzeugwech- sel ausgeführt.) Schlichtzyklus wiederholen, anschließend die weiteren Zyklen ausführen HEIDENHAIN MANUALplus 4110 Programme ausführen 11.7...
Seite 156 HEIDENHAIN MANUALplus 4110 Programme ausführen 11.8...

HEIDENHAIN MANUALplus 4110 Benutzerschulung

Quicklinks

Verwandte Anleitungen für HEIDENHAIN MANUALplus 4110

Inhaltszusammenfassung für HEIDENHAIN MANUALplus 4110

Inhaltsverzeichnis
