Explosionszeichnung - RK MultiLine II Z Montageanleitung

8. Ersatzteillisten/Zubehör

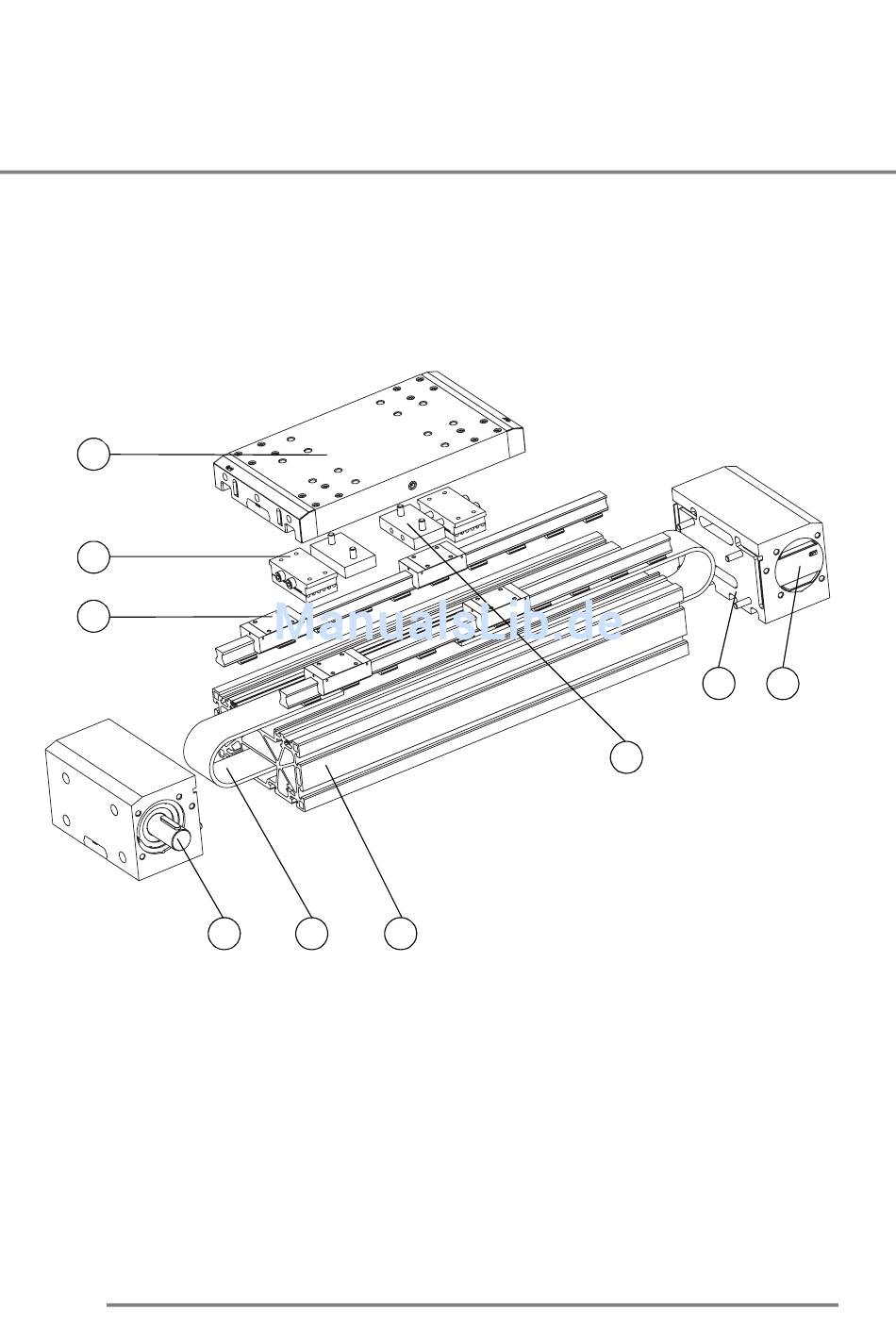

8.3 Explosionszeichnung

Entnehmen Sie den Stücklisten die von RK einheitliche Benennung der Bauteile sowie deren Ein-
bauposition in der Linearachse.
Technische Abweichungen sind möglich und abhängig von der Baugröße und Ausführung der Li-
nearachse.
7
8
9
Zahnriemenantrieb
1
Zahnriemen
2
Führungsprofil
3
4 Zahnriemenspannsatz
5 Zahnriemenumlenkung
28
1 2 3
6 Lagerabdeckung
7 Führungsschlitten
8 Abdeckkappe
9 Kugelschienenführung
5
6
4
