8. Elenchi parti di ricambio / Accessori

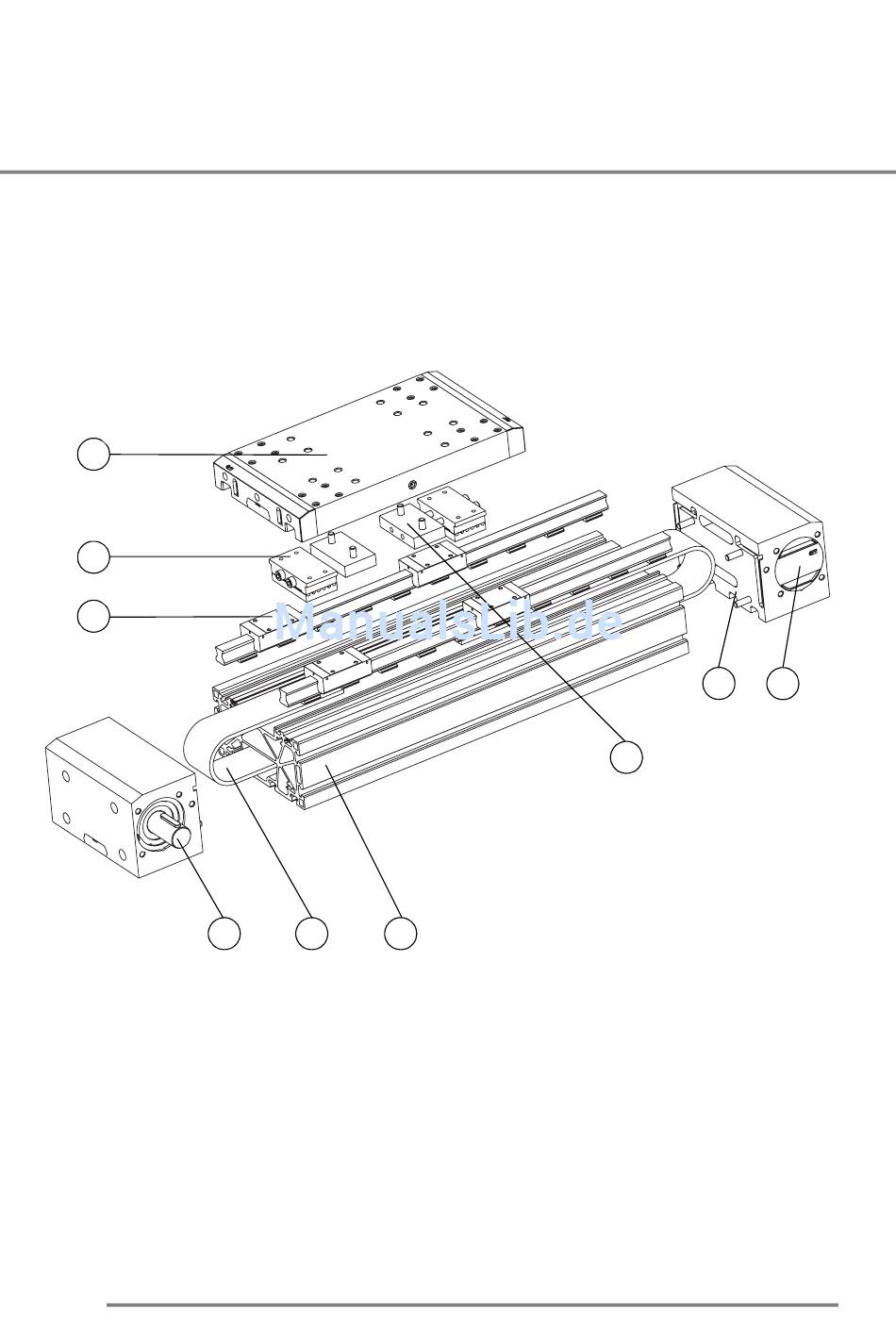

8.3 Disegni esplosi

Ricavare gli elenchi di parti con denominazione standardizzata RK dei componenti e della posi-
zione di montaggio nell'asse lineare.
Divergenze tecniche sono possibili e dipendenti dalla dimensione e dalla versione dell'asse line-
are.
7
8
9
1 Comando cinghia dentata
2 Cinghia dentata
3 Profilo di guida
4 Gruppo di tensione della cinghia dentata
5 Invertitore della cinghia dentata
136
1 2 3
6 Copertura cuscinetto
7 Slitta di guida
8 Copertura a cerniera
9 Guida rotaia a sfere
5
6
4
