6. Informazioni sul prodotto

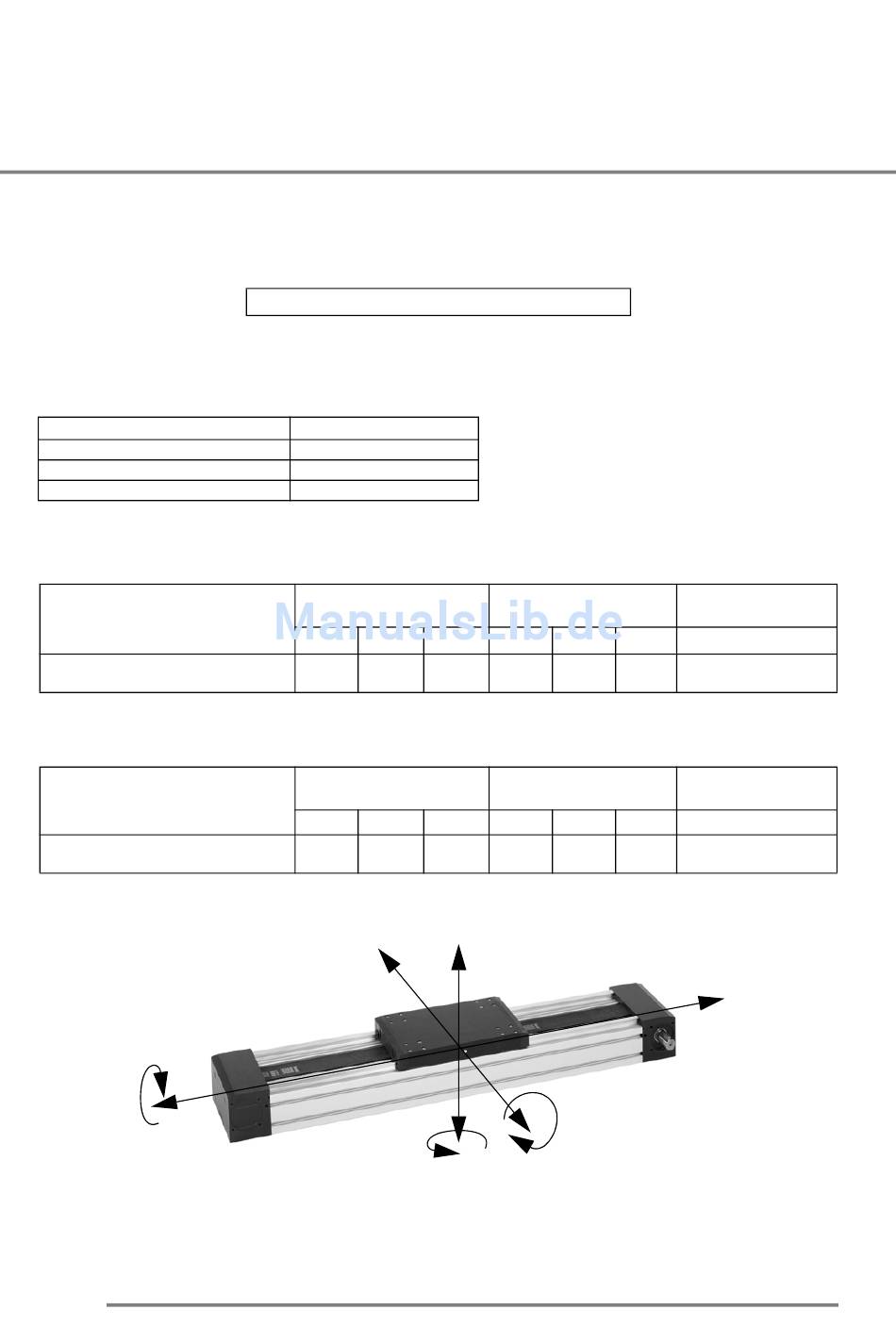

6.5 Dati inerenti il carico*

In caso di funzionamento dinamico per una corretta valutazione occorre tener conto di:
6.5.1 Coppie a vuoto/Diametro effettivo disco dentato/
Circonferenza primitiva disco dentato
Momento a vuoto max.
Circonferenza primitiva disco dentato
Diametro effettivo disco dentato

6.5.2 RK MultiLine II Z

Versione
RK MultiLine II Z
Rotaie a sfere

6.5.3 RK MultiLine II R

Versione
RK MultiLine II R
Rotaie a sfere
*riferiti alle slitte di guida (valori statici, corpo di guida ben appoggiato su superficie piena)
**Pretensionamento cinghie dentate 0,8 x Fx
Mx

6.6 Emissioni

Il livello di pressione acustica continuo equivalente valutato A delle presenti unità lineari è al di
sotto di 85 db(A).
122
Fx max = m * a [m/s2]
RK MultiLine II
2 Nm
216 mm
68,75 mm
Forze ammesse (N)
** Fy Fz
Fx
4700 10000 10000
Forze ammesse (N)
Fx Fy Fz
- 10000 10000
Fz
Fy
Mz
Momenti ammessi
(Nm)
Mx My Mz
720 900 900
Momenti ammessi
(Nm)
Mx My Mz
720 900 900
My
max. velocità di
spostamento
5 m/s
max. velocità di
spostamento
5 m/s
Fx
