8.3 Disegni esplosi

Ricavare gli elenchi di parti con denominazione unitaria RK dei componenti e della posizione di
montaggio nell'asse lineare.
Sono possibili differenze tecniche, dovute alle dimensioni e dall'esecuzione dell'asse lineare.

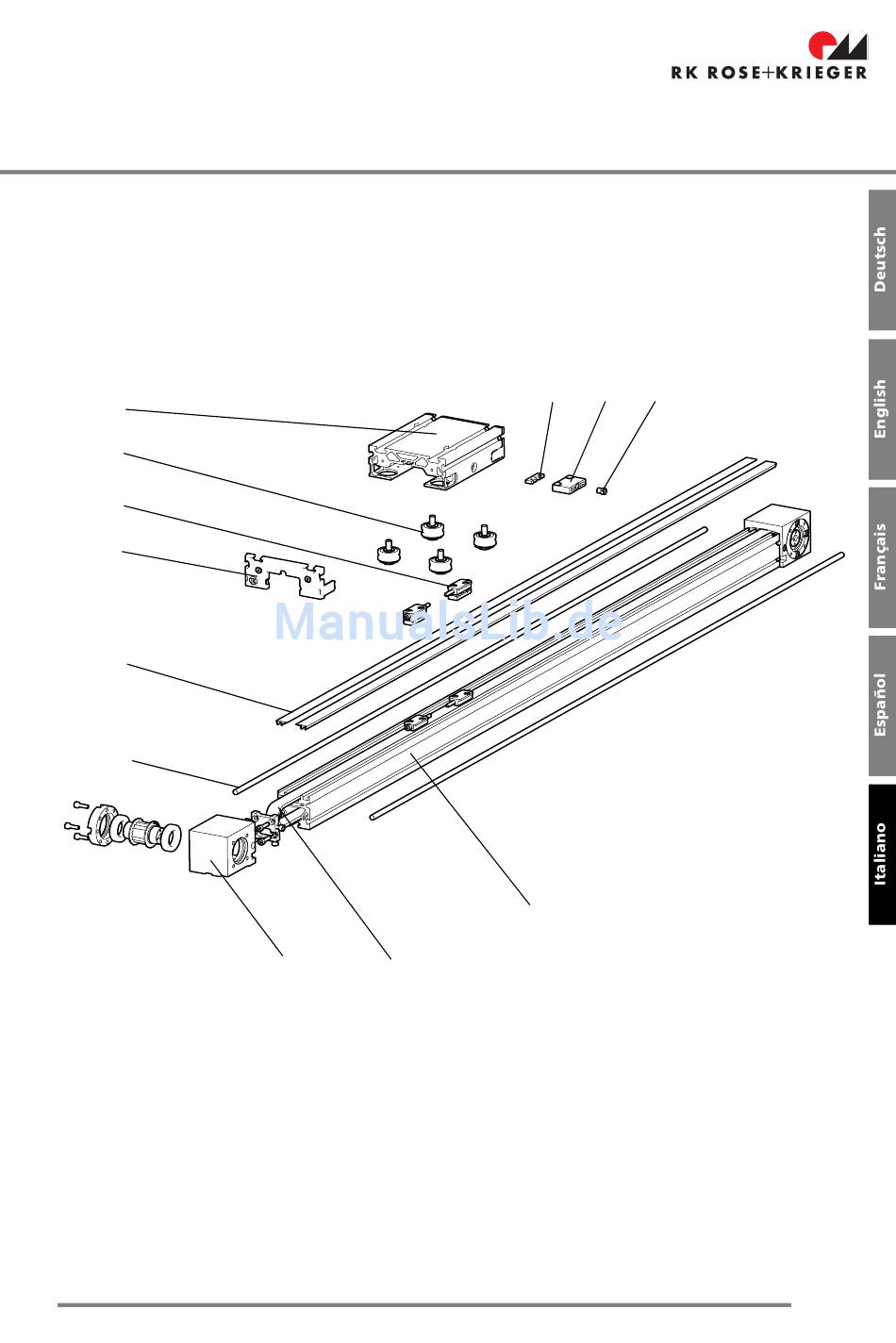

8.3.1 RK MonoLine Z

9
8
7
6
5
4
1 Profilo di guida
2 Cinghia dentata
3 Guida cinghia dentata
4 Albero di guida
5 Profilo di copertura cinghia dentata
6 Copertura a cerniera
8. Elenchi parti di ricambio/Accessori 8. Elenchi parti di ricambio/Accessori 8. Elenchi parti di ricambio/Accessori
3
2
10 11
1
7 Set di tensionamento cinghie dentate
8 Rullo
9 Slitta di guida
10 Feltro per lubrificazione albero
11 Lubrificazione albero
12 Nipplo di lubrificazione a imbuto
12
