7.6 Collegamento elettrico

7.6.1 Interruttore finecorsa

In caso di impiego di controller non idonei o di applicazione di corrente diretta e/o
errata, le colonne telescopiche possono superare gli interruttori finecorsa causando
danni irreparabili.
La colonna telescopica è dotata di due micro di fine corsa interni.
La loro funzione è quella di interrompere l'alimentazione di corrente al motore quando si
raggiungono le posizioni finali.
Impiegando controlli destinati all'uso con colonne telescopiche, i micro di fine corsa evitano il
superamento dell'altezza massima di corsa e del punto di arresto inferiore.

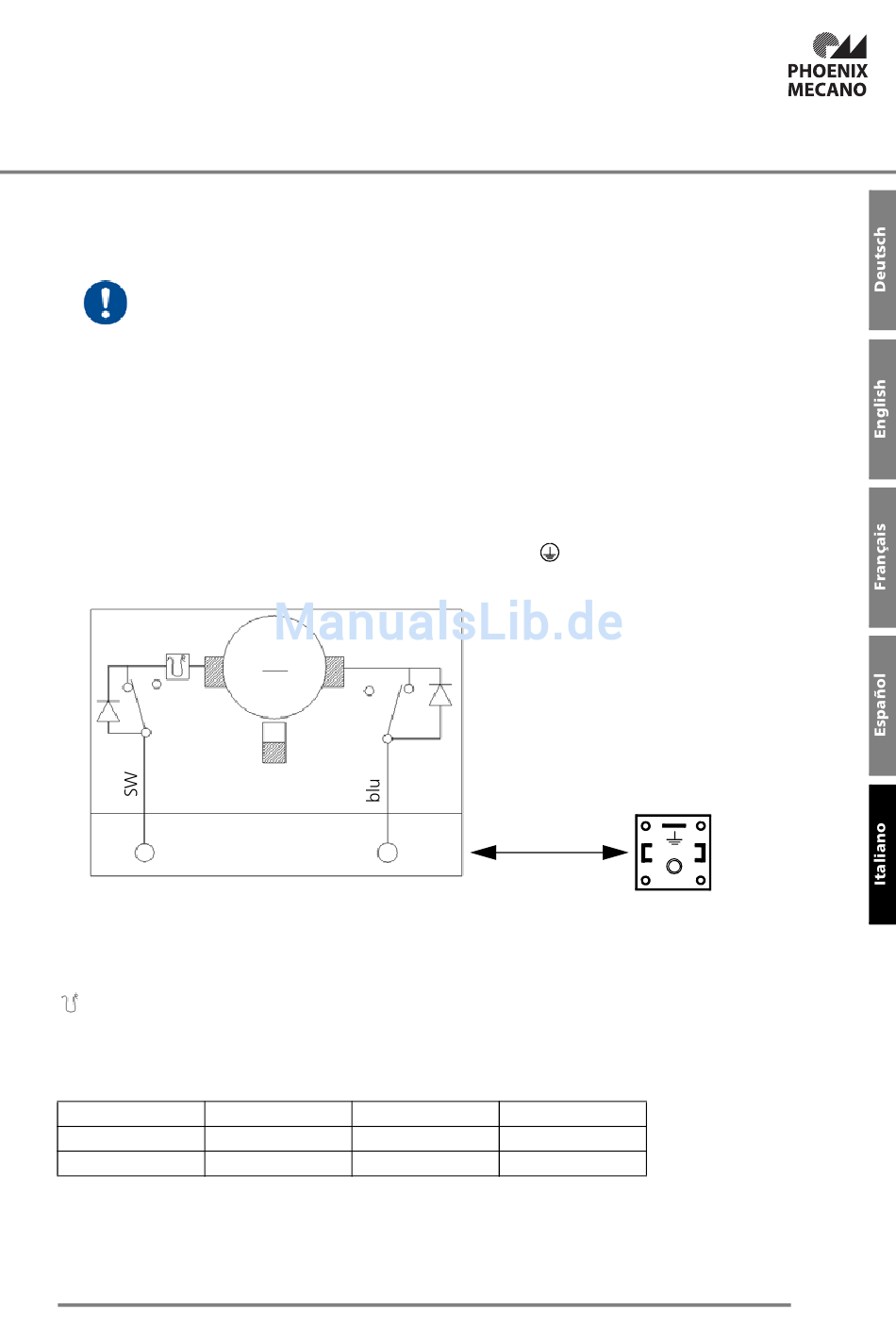

7.6.2 Collegamento elettrico senza potenziometro

Lambda Colonne è provvista di serie di un connettore a 2 poli +
DIN43650-A / ISO4400.
Interruttore
termico
S1
1
S1= interruttore finecorsa per la direzione di movimento -in uscita-
S2= interruttore finecorsa per la direzione di movimento -in ingresso-
M= motore a magneti permanenti
= interruttore termico
Direzione rotazione motore
Il cablaggio è responsabilità del cliente.
Opzione Collegamento 1
1
2
M
S2
Connettore
2
Collegamento 2
+
-
7. Fasi del ciclo di vita
. Il connettore è conforme alla
Direzione
- ritrarre
+ estrarre
1 2
