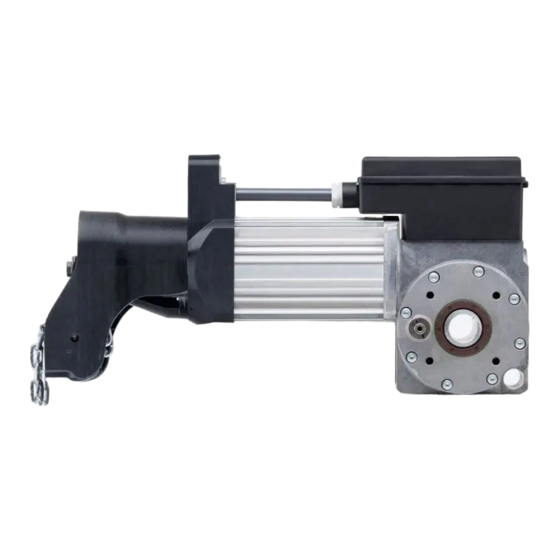

AW50/25 + AW50AE/25
Montage- und Betriebsanleitung
de
Sektionaltorantriebe
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2341 300 011 0c 18.03.2019
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker AW50/25
Inhaltszusammenfassung für Becker AW50/25
- Seite 1 AW50/25 + AW50AE/25 Montage- und Betriebsanleitung Sektionaltorantriebe Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2341 300 011 0c 18.03.2019 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Bestimmungsgemäße Verwendung ............................ 3 Sicherheitshinweise ................................ 4 Produktübersicht und Abmessungen ............................. 6 Montage ..................................... 7 Nothandbetätigung ................................ 7 Elektrischer Anschluss an die Steuerung und Anschlussplan .................... 13 Kontrolle der Laufrichtung .............................. 15 Einstellen der Torendlagen .............................. 15 Wartung .................................... -
Seite 3: Allgemeines
Allgemeines Diese Antriebe sind Qualitätsprodukte mit vielen Leistungsmerkmalen und Vorteilen. • Kompakte Bauart • Lagenunabhängiger Einbau • Steckbare Steuerleitung • TÜV Baumusterprüfung – Zeichengenehmigungsausweis nach DIN EN 12453 Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. Erklärung Piktogramme VORSICHT kennzeichnet eine Gefahr, die zu Verletzungen führen kann, VORSICHT... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Allgemeine Hinweise • Sicherheitshinweise der EN 12453, EN 12445, EN 60335, VDE 0100 und ASR A1.7 sind zu beachten. • Arbeiten an der Elektro-Installation, den elektrischen oder elektronischen Anlagen und Geräten, dürfen nur von einer Elektrofachkraft durchgeführt werden. - Seite 5 - Bei Antrieben mit Leichte Kette - LK oder Handkurbel -HK ist darauf zu achten, dass bei Federbruch oder Versagen des Gewichtausgleiches das auf den Antrieb wirkende Mo- ment geringer ist, als das in den technischen Daten angegebene statische Haltemo- ment.
-
Seite 6: Produktübersicht Und Abmessungen
Produktübersicht und Abmessungen Alle Abmessungen in mm. Antriebe mit Handkurbel - HK Antriebe mit Leichte Kette - LK Antriebe mit Ausrückkupplung - AK 6,35 M 8 x 10 Lochbild Ø 25,4... -
Seite 7: Montage
Montage VORSICHT Das angetriebene Teil ist vor Einbau des Antriebs, auf den mechanischen Zustand und auf ein leichtes Öffnen und Schließen, zu prüfen. Während der Montage des Antriebes ist der Aufenthalt im Gefahrenbereich zu verhindern z. B. durch Absperrung. Der Antrieb muss auf einer Konsole oder Drehmomentstütze, entsprechend der Leistung des Antriebes, mit ausreichender Festigkeit fachgerecht montiert werden. - Seite 8 ACHTUNG Die Nothandbetätigung ist nicht für längeren Gebrauch (z. B. von Inbetriebnahme des An- triebes bis zur dauerhaften Stromversorgung) bestimmt. Bei Toren mit Gewichtsausgleich ist dieser so einzustellen, dass das Tor in jeder Stellung vollständig ausgeglichen ist. Ein schlechter Ausgleich erhöht die Handkräfte und reduziert die Lebensdauer der Nothandbetätigungsmechanik.
- Seite 9 Leichte Kette – LK Bei waagrechter Montage des Antriebes Montage des Kettenrades Legen Sie die Kette mit annähernd gleichem Überstand von Kettenglieder auf beiden Seiten auf das Kettenrad auf (1.). Führen Sie anschließend die beiden Kettenenden vollständig zwischen Umlenkrollen und Aufnahmewelle hindurch (2.). Achten Sie darauf, dass die zentrische Aufnahme am Kettenrad mit runder Bohrung voran und nicht dem Sechskant auf die Aufnahmewelle am Antrieb aufgesteckt wird (3.).
- Seite 10 Einführen der Kettenenden Nehmen Sie den kurzen Kettenstrang und richten diesen so aus, dass die Kettenglie- der nicht in sich verdreht sind (5.). Nun stecken Sie das letzte Kettenglied (6.) entsprechend seiner Ausrichtung, in das vorgesehene Kettenkreuz (7.). Ziehen Sie an dem soeben durch das Kettenkreuz geführten Kettenende solange, bis am anderen Kettenende ca.
- Seite 11 Betätigung Um ein wiederholtes Ein- und Auskuppeln der Nothandbetätigungsmechanik zu vermeiden, ist die Kette während der Betätigung auf Zug zu halten. Durch senkrechtes Ziehen an der entsprechenden Seite der Kette kann das Tor von Hand geöffnet oder geschlossen werden. Um den elektrischen Betrieb der Toranlage während der Nothandbetätigung zu verhindern, wird durch das Ziehen an der Kette der Sicherheitsschalter S3F geöffnet.
- Seite 12 Torwelle ragt nicht (oder nur wenig) über den Antrieb hinaus: • Setzen Sie den großen Kettenschutz (1) auf den Kupplungsbolzen auf und fixie- ren Sie diesen mit der Schlitzschraube M4 x 16 (2). • Setzen Sie das Metallkettenrad (3) mit aufgelegter Kette so auf den Kupplungs- bolzen auf, dass rechtsseitig ca.
-
Seite 13: Elektrischer Anschluss An Die Steuerung Und Anschlussplan
Elektrischer Anschluss an die Steuerung und Anschlussplan VORSICHT Der elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden! Be- achten Sie die Angaben zur verwendeten Steuerung und die geltenden EN-Normen! Bei al- len Anschlussarbeiten muss die Toranlage durch Ziehen des Netzsteckers/Abschalten des Hauptschalters sicher vom Netz getrennt werden! Beachten Sie die technischen Daten des Antriebes. - Seite 14 • Verlegen Sie die einzelnen Leitungen der Anschlussleitung rechts vom Mitteldom des Gehäuses gemäß der Abbildung. • Verlegen Sie den Schutzleiter (gn/ge) unterhalb der schwarzen Anschlussleitun- gen. • Befestigen Sie die Anschlussleitung mit dem beigelegten Kabelbinder an den in- ternen Motorleitungen. Elektrischer Anschluss an die Steuerung und Anschlussplan für Antriebe mit Absolutwertdrehgeber Zum Anschluss des Antriebes an die Steuerung verwenden Sie nur original vom Hersteller freigegebene 12-adrige Anschlusslei-...
-
Seite 15: Kontrolle Der Laufrichtung
• Verlegen Sie die einzelnen Leitungen der Anschlussleitung rechts vom Mitteldom des Gehäuses gemäß der Abbildung. • Verlegen Sie den Schutzleiter (gn/ge) unterhalb der schwarzen Anschlussleitun- gen. • Befestigen Sie die Anschlussleitung mit dem beigelegten Kabelbinder an den in- ternen Motorleitungen. Kontrolle der Laufrichtung Die Drehrichtung des Antriebes ist vom Netzanschluss an die Steuerung abhängig und muss zunächst überprüft werden. -
Seite 16: Wartung
Wartung ACHTUNG Die Toranlage muss regelmäßig von einem Sachkundigen auf ihren sicheren Zustand ge- prüft werden. Der Torhersteller legt die Häufigkeit der Wartungen und Prüfungen, entspre- chend der länderspezifischen Bestimmungen und der Nutzungshäufigkeit, fest. Gewichtsausgleich (gilt für feder- oder gewichtsausgeglichene Sektionaltore): Der Gewichtsausgleich, bzw. -
Seite 17: Technische Daten
Technische Daten Einheit AW50/25 AW50AE/25 Abtriebsdrehmoment Abtriebsdrehzahl Hohlwellendurchmesser 25,4 Betriebsspannung 1~230 Frequenz Nennstrom Leistungsfaktor 0,95 Zyklen Anlauf- und Betriebskondensator µF Isolierstoffklasse Thermoschalter °C Schutzart Endschalterbereich Umdrehungen Statisches Haltemoment Bauseitige Sicherung 1x10 AT Zul. Betriebsumgebungstempe- °C -20 bis +40 ratur Emissionsschalldruckpegel dB(A) ≤... -
