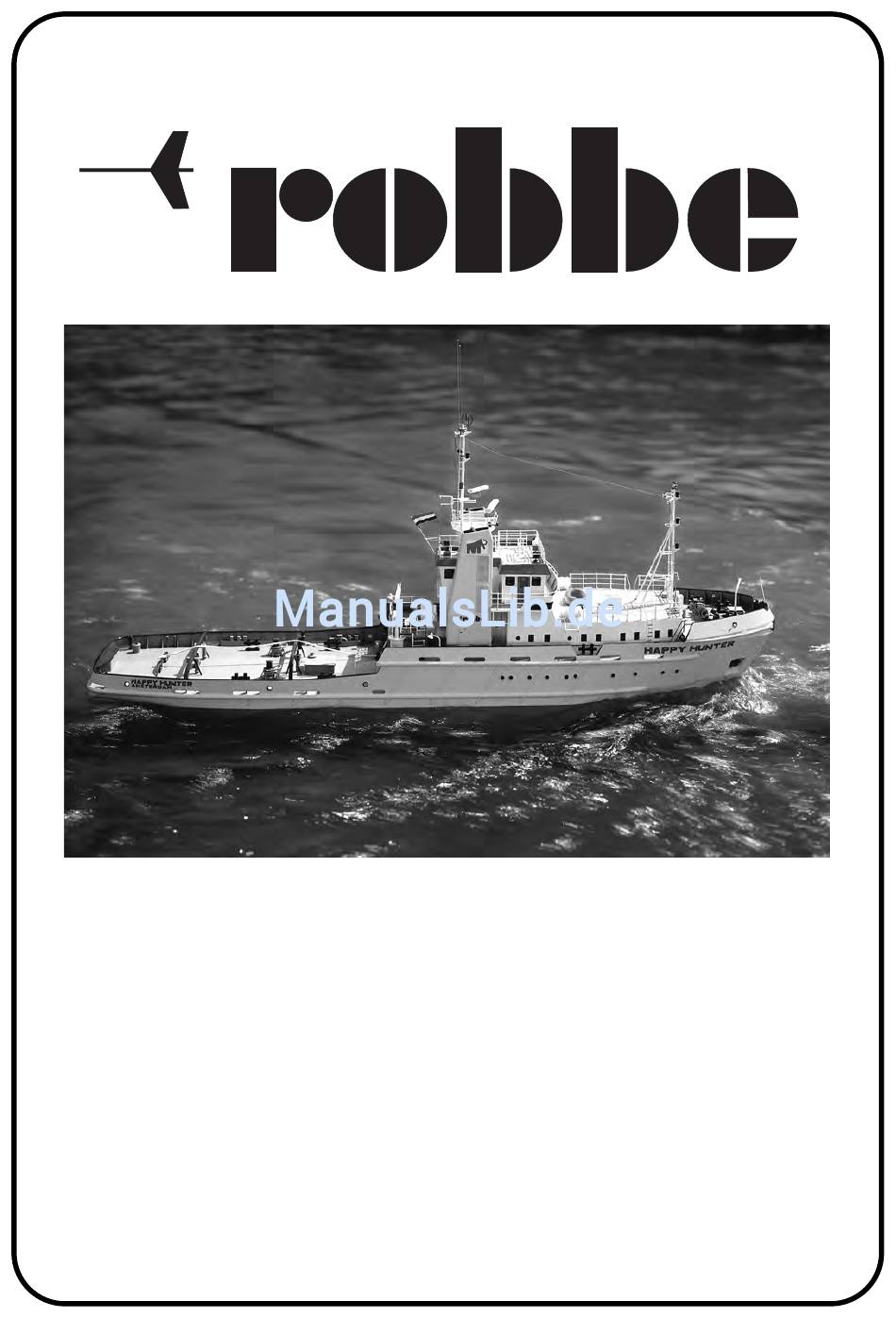

- Seite 1 Montage- und Bedienungsanleitung Assembly and operating instructions Notice de montage et de mise en œuvre Montage en gebruiksaanwijzing Happy Hunter No. 1106...
- Seite 2 Montage- und Bedienungsanleitung Seite 3 - 24 Assembly and operating instructions page 25 - 48 Notice de montage et de mise en oeuvre page 49 à 72 Montage en gebruiksaanwijzing blz. 73 - 95...
- Seite 3 Einige Detailfotos zeigen die einzel- Porenfüller grundieren. nen Komponenten lackiert am fertigen Modell. Zwischen den Kunststoff - Einzelteilen entstandene Fugen können mit einem Kunststoffspachtel, z.B. robbe-rostuff- Tiefziehteile micro zugespachtelt und anschließend sauber verschliffen Nach Beschneiden der Tiefziehteile Schnittkanten mit werden.
- Seite 4 Bauanleitung Bestell Nr. Happy Hunter 1106 Wird eine mehrfarbige Lackierung gewünscht, so müssen Fernsteuerung nach beiliegender Anleitung in Betrieb neh- die Abgrenzungen mit Tesafilm oder PVC-Band vorgenom- men, um die Servos vor dem Einbau in Neutralstellung zu men werden - kein Tesakrepp verwenden. Das Klebeband bringen - dabei müssen Knüppel und Trimmhebel am muß...
- Seite 5 Bauanleitung Bestell Nr. Happy Hunter 1106 Stellring Ø 4 innen Madenschraube Stahl M 3 x 3 Kontermutter Schiffsschraube Ø 60 Spritzteil je 1 links, rechts, AS Gegenlager Spritzteil Senkschrauben Stahl Ø 2,2 x 6,5 Blechschraube - Rumpf gemäß angezeichneten Außenkonturen - An den Wellen der Motoren 13 eine Flachstelle für die beschneiden.
- Seite 6 Bauanleitung Bestell Nr. Happy Hunter 1106 Boden 1,5 Stanzteil Verstärkungsleisten 3 x 3 nach Plan Fahrakku nicht enthalten Kabel, rot 1,5 mm , ablängen Flachsteckhülse mit Isolierhülse 4,8 x 0,8 Flachsteckhülse mit Isolierhülse 6,3 x 0,8 Kabel, schwarz 1,5 mm , ablängen 1 B - 3B Bugstrahlruder...
- Seite 7 Bauanleitung Bestell Nr. Happy Hunter 1106 Tür ABS . 1 Stanzteil 75, 76 Niedergangswand 1,5 Stanzteil je 1 Verstärkungsleiste 3 x 3 nach Plan Vorderwand, Walzenkasten 1,5 Stanzteil Aufleimer, Walzenkasten 1,5 Stanzteil Abdeckung Walzenkasten 1,5 Stanzteil Seitenteil, Walzenkasten 1,5 Stanzteil Hinweis: Bei den folgenden Arbeiten am Achterdeck darauf Achterschott und Walzenkasten achten, dass nicht seitenverkehrt gebaut wird.
- Seite 8 Bauanleitung Bestell Nr. Happy Hunter 1106 - Heckverschanzung und Rumpfseiten bündig zu den Das Hauptdeck Handläufen verschleifen. Handläufe innen verrunden – Bild 62. - Die Süllränder 99 und 100 von unten in das Hauptdeck 98 einsetzen. Beim hinteren Süllrand 99 einen Abstand von - Beim folgenden Einpassen...
- Seite 9 Bauanleitung Bestell Nr. Happy Hunter 1106 - Beim Verkleben des Kranhakens beachten, dass die Rolle - Hinweis: Beim folgenden Bau der Mechaniken für die 19K und der Haken 20K beweglich bleiben. Sonderfunktionen wird empfohlen, Kleinstgetriebemotoren schon jetzt mit dem Entstörsatz - Teile 23K –...
- Seite 10 Bauanleitung Bestell Nr. Happy Hunter 1106 - Steuerstange 125 in einem beschnittenen Kreuzhebel des - Die fertigen Schienen an die Schleppvorrichtung setzen. Servos einhängen, in Röhrchen 122 einschieben und Kreuzhebel auf dem Servo befestigen. - Löcher Ø 2,3 mm für die Schrauben bohren und Schrauben zur Sicherung probeweise einstecken.
- Seite 11 Bauanleitung Bestell Nr. Happy Hunter 1106 Madenschraube Stahl M 3 x 3 Achse Ø 2 x 55 Grundplatte 1,5 Stanzteil Motorflansch 1,5 Stanzteil Lager 1,5 Stanzteil Seitenteil 1,5 Stanzteil Stützstreben 1,5 Stanzteil Motor 500 : 1 nicht enthalten Kupplungsschlauch Ø 1 innen x 20 Blechschrauben Stahl 2,9 x 9,5...
- Seite 12 Bauanleitung Bestell Nr. Happy Hunter 1106 RC-Einbau und Verdrahtung, Schaltplan in Plan II, Bilder Bugstrahlruder 105 - 111 - Über ein drittes V-Kabel 172 das Akku-Anschlusskabel Reglers für Bugstrahlruder Hinweis: Bei allen Arbeiten an der Verdrahtung die Verlängerungskabel 178 anschließen. Den Motor über Anleitungen beachten, die den Einzelgeräten beiliegen.
- Seite 13 Bauanleitung Bestell Nr. Happy Hunter 1106 Backdeck und Verschanzung Stckl.- Nr. Bezeichnung Material Maße in mm Stück Bemerkung Unterzugsleiste 2 x 2 x 45 Backdeck 1,5 Stanzteil Kettenfallrohr Ø 7 x Ø 6,2 anpassen Verschanzungsteil 1 Stanzteil Handlauf 2 x 2 x 450 Verschanzungsstützen 1 Stanzteil Verschanzungsstützen...
- Seite 14 Bauanleitung Bestell Nr. Happy Hunter 1106 Die Leisten werden gemäß Rumpfmarkierungen aufgeklebt. Farbtöne nach RAL - Längsleisten 216 – 218 paarweise genau auf Länge 7012 Basaltgrau schneiden und an den Enden gemäß Plan I anschrägen. 9010 Reinweiß - Ein Leiste 216 in der Mitte des Heckspiegels verkleben. 2004 Rein orange Beim folgenden Anpunkten muss die nach vorn geboge-...
- Seite 15 Bauanleitung Bestell Nr. Happy Hunter 1106 Die Ankerwinde, Bilder 133 - 136 Stckl.- Nr. Bezeichnung Material Maße in mm Stück Bemerkung Splint Ø 1 x 15 Grundplatte, Ankerwinde 3 Frästeil Getriebegehäuse 3 Frästeil Lager 3 Frästeil Welle, Ankerwinde Ø 2 x 57 Getriebedeckel Ø...
- Seite 16 Bauanleitung Bestell Nr. Happy Hunter 1106 - Trossenbügel Ovalrohr nach - Im Achterdeck die Ø 1,5 mm Löcher für die Stützen boh- Detailansicht herstellen. Bügel 249 so am Modell anpas- ren und eingepasste Bügel verkleben. sen, dass die Oberkanten bündig mit den Handläufen abschließen.
- Seite 17 Bauanleitung Bestell Nr. Happy Hunter 1106 Bestückung von Achterdeck und Backdeck, Bilder 145 - 152, Plan I Stckl.- Nr. Bezeichnung Material Maße in mm Stück Bemerkung Klüsengatter Spritzteil Klüsen, zweiteilig Spritzteil Trossenrolle Spritzteil Trossenblock Spritzteil kleine Umlenkwalze Spritzteil Doppelkreuzpoller Spritzteil Schleppkomplex Spritzteil 3"...
- Seite 18 Bauanleitung Bestell Nr. Happy Hunter 1106 - Zugluftklappen 315 jeweils oben an den Stirnseiten Bitte beachten, dass ein rechter und ein linker Kamin erstellt anschrägen und nach der Lackierung verkleben. werden muss. - Antennenhalter 316 in den linken Kamin einkleben. - Auf den Kaminwänden 305 die Böden 306 und 307 ver- kleben.
- Seite 19 Bauanleitung Bestell Nr. Happy Hunter 1106 Das Steuerhaus, Bilder 167 - 172, Plan II Stckl.- Nr. Bezeichnung Material Maße in mm Stück Bemerkung Steuerhausboden 1,5 Stanzteil Längswand, achtern 1,5 Stanzteil Achterwand 1,5 Stanzteil 348-349 Achterquerwand 1,5 Stanzteil je 1 Längswand, vorn unten 1,5 Stanzteil Querwand, unten 1,5 Stanzteil...
- Seite 20 Bauanleitung Bestell Nr. Happy Hunter 1106 Bestückung der abnehmbaren Luke, Bilder 173 - 175, Plan II Stckl.- Nr. Bezeichnung Material Maße in mm Stück Bemerkung Kesselrohr Ø 22 x Ø 20 x 59 Kesselboden Drehteil Kesselverschlussboden Drehteil Armaturentafel 1 Stanzteil Armaturenaufhängung 1 Stanzteil Kesselstützen...
- Seite 21 Bauanleitung Bestell Nr. Happy Hunter 1106 - Je eine Steigleiter für Haupt- und Vormast fertig stellen. - Rollenkonsolen und Lampenkonsole 402 nach Plan ver- Überlange Messingdrähte als Distanzstifte 393 anlöten, kleben. Heckleuchte siehe Absatz „Beleuchtung“. danach auf 4 mm kürzen. Die Leitern werden erst nach dem Zusammenbau der Masten benötigt.
- Seite 22 Bauanleitung Bestell Nr. Happy Hunter 1106 - Relingstützen 417 für die Mastplattform 416 gleichmäßig zurechtbiegen, an der Signalrah verkleben und am oberen abwinkeln. Zum Zurechtbiegen der Relingszüge am Relingszug verlöten. besten eine Biegevorrichtung erstellen. - Die Steigleiter 392, 393 anbringen. - Relingszug 418 (Ø...
- Seite 23 Bauanleitung Bestell Nr. Happy Hunter 1106 Stabantennen, Flaggenstöcke, Kompass, Scheinwerfer, Telefonantenne, Schleppseil, Selbstklebebilder, Ersatzanker, Beleuchtung, Bilder 201 - 207, Plan II Stckl.- Nr. Bezeichnung Material Maße in mm Stück Bemerkung Sockel Spritzteil Stab Ø 1 nach Plan Stababschluss Glas Ø 3,5 außen Perle, BS Flaggenstockabstrebung Ø...
- Seite 24 Konstruktionswasserlinie eintaucht. Eintauchen rundum kontrollieren, das Modell darf nicht krängen. Als Trimmgewichte Bleiplatten oder Bleikugeln verwenden. Nach dem Austrimmen Trimmblei rutschsicher im Rumpf fixieren. Nach Laden der Akkus ist das Modell bereit zur Jungfernfahrt. robbe Modellsport GmbH & Co. KG Technische Änderungen vorbehalten...
- Seite 96 Sous réserve de d’erreur et de modification technique. Copyright robbe-Modellsport 2006 Copie et reproduction, même d’extraits, interdites sans autorisation écrite expresse de la Société robbe-Modellsport GmbH & Co. KG Fouten en technische veranderingen voorbehouden. Copyright robbe-Modellsport 2006 Kopie en nadruk , ook gedeeltelijk, alleen met schriftelijke toestemming van robbe-Modellsport GmbH&Co.KG...
