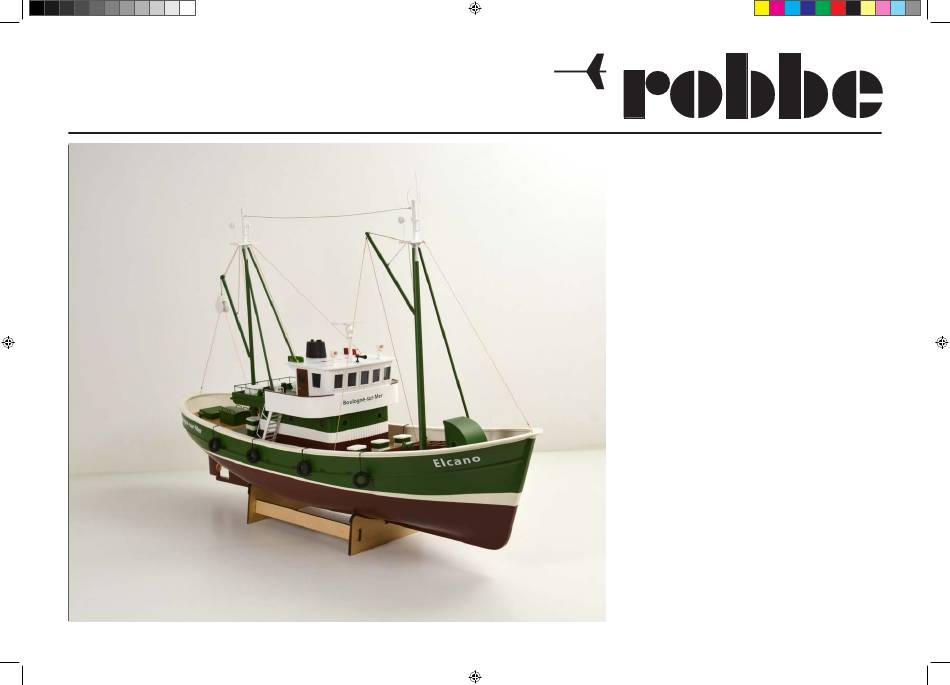

- Seite 1 Montagean lei tung Fischkutter ELCANO II Detailliertes Scale-Model eines bretonischen Fischkutters mit hoher Vorfertigung und aufwendiger Lackierung im Maßstab 1/25 No. 1206...
- Seite 2 Montageanleitung Fischkutter ELCANO II No. 1206 Allgemeine Hinweise zur Montageanleitung Inhalt Die Montageanleitung ist in logisch aufeinanderfolgende Baustufen unterteilt. Allgemeine Hinweise zur Montageanleitung Verschaffen Sie sich anhand der Abbildungen und der Anleitungstexte beim Bau einen Überblick Erläuterung der Fachbegriffe über die jeweiligen Baustufe.
- Seite 3 Hiermit erklärt die Modellbau Lindinger GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung in der Produktdetailansicht oder auf Anfrage.

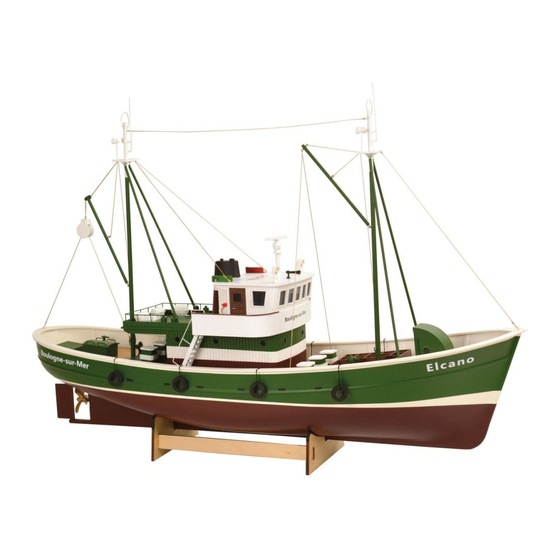

- Seite 4 Montageanleitung Fischkutter ELCANO II No. 1206 Das Original: Das Modell Das Modell ist werksseitig soweit vorgefertigt, dass sich Das Original der Elcano ist ein Fischkutter in der größten • Vorbildgetreues Fast-Fertig-Schiffsmodell die abschließenden Arbeiten durch den neuen Besitzer auf französischen Hafenstadt Boulogne-sur-Mer.
- Seite 5 Montageanleitung Fischkutter ELCANO II No. 1206 Technische Daten: Länge: ca. 807mm Breite: ca. 223mm Höhe: ca. 530mm Verdrängung: ca. 3.235g Maßstab: 1/25 RC-Funktionen: Rudersteuerung, Motorenreglung RC-Funktionen Optional: Lichtfunktionen, Sonderfunktionen, Soundfunktionen Empfohlenes Zubehör: Fernsteuerung: 1x Hitec Flash 7 2.4 Ghz No. MPX110187 1x Empfänger Hitec Minima 6S...
- Seite 6 Montageanleitung Fischkutter ELCANO II No. 1206 Lesen Sie vor dem Bau Ihres Modells unbedingt die Si- Schützen Sie Ihre Geräte vor Staub, Schmutz und Feuch- Routineprüfungen vor der Fahrt cherheitshinweise genau durch. Halten Sie sich stets an tigkeit. • Bevor Sie den Empfänger einschalten vergewissern Sie die in den Anleitungen empfohlenen Vorgehensweisen Setzen Sie die Geräte keiner übermäßigen Hitze, Kälte oder...
- Seite 7 Montageanleitung Fischkutter ELCANO II No. 1206 Funktionsprobe Austrimmen Hinweise zum Fahrbetrieb - Modell in den Bootsständer setzen. Knüppel und Trimmun- - Das fahrfertige Modell in eine Badewanne setzen. - Vor der ersten Inbetriebnahme die Abschnitte „Routine- gen am Sender in Neutralstellung bringen. Der Gasknüp- - Bei Verwendung der empfohlenen robbe-Komponenten er- prüfungen vor dem Start“...
- Seite 8 Montageanleitung Fischkutter ELCANO II No. 1206 Baustufe 1 – Bootsständer CLW = Wasserlinie Moosgummi, Schaumgummi oder Filz aufkleben WICHTIG: Vor Beginn des Zusammenbaus sollten Sie den beiliegenden Bootsständer montieren, um dem Modell während der Arbeiten einen sicheren Stand zu geben.
- Seite 9 Montageanleitung Fischkutter ELCANO II No. 1206 Baustufe 2 – Montage Die Montage des Fischkutters ist mit wenigen Handgriffen ausgeführt. 1. Setzen Sie den Aufbau „A“ auf die Aussparung des Decks. 2. Stecken Sie den Mast „B“ und die Maststreben „C“ in die Öffnungen des Decks.
- Seite 10 Montageanleitung Fischkutter ELCANO II No. 1206 ELCANO II RC-Anschlussplan Fischkutter Sender Empfänger Akku 6V Akkuanschluss: TAM Gold-Buchse TAM Gold-Stecker Laden Hochflex. Litze 1,5mm²...
- Seite 11 Montageanleitung Fischkutter ELCANO II No. 1206 RC-Einbau 1. Platzieren Sie die RC-Komponenten wie Fahrtregler und Antriebsakku im Rumpf. 2. Setzen Sie das Modell zum genauen Austrimmen der RC-Komponenten ins Wasser (siehe Seite 6). Die Akku- und Reglerposition im Rumpf markieren, damit bei einem Wechsel wieder in der gleichen Lage eingebaut werden kann.
- Seite 12 Montageanleitung Fischkutter ELCANO II No. 1206 Motor- und Akkuanschluß (s. Anschlußschema S. 10) Fahrbetrieb: Schalten Sie den Sender ein und stellen Sie dann die Verbindung zwischen dem Antriebsakku und dem Fahrtregler her. Dies kann entweder durch Verbindung der Steckkontakte oder durch einen Schalter geschehen, wie links beschrieben.
- Seite 13 Montageanleitung Fischkutter ELCANO II No. 1206...
- Seite 14 „robbe Modellsport“ ist eingetragenes Markenzeichen der Modellbau Lindinger GmbH Irrtum, Druckfehler und technische Änderungen vorbehalten. Copyright 2018 Modellbau Lindinger 2018 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. Service-Adresse Über Ihren Fachhändler oder: Modellbau Lindinger GmbH, Industriestraße 10, 4565 Inzersdorf im Kremstal service@robbe.com, +43(0)7582-81313-0 www.robbe.com...
