11.0 FUNKTIONSTHEORIE

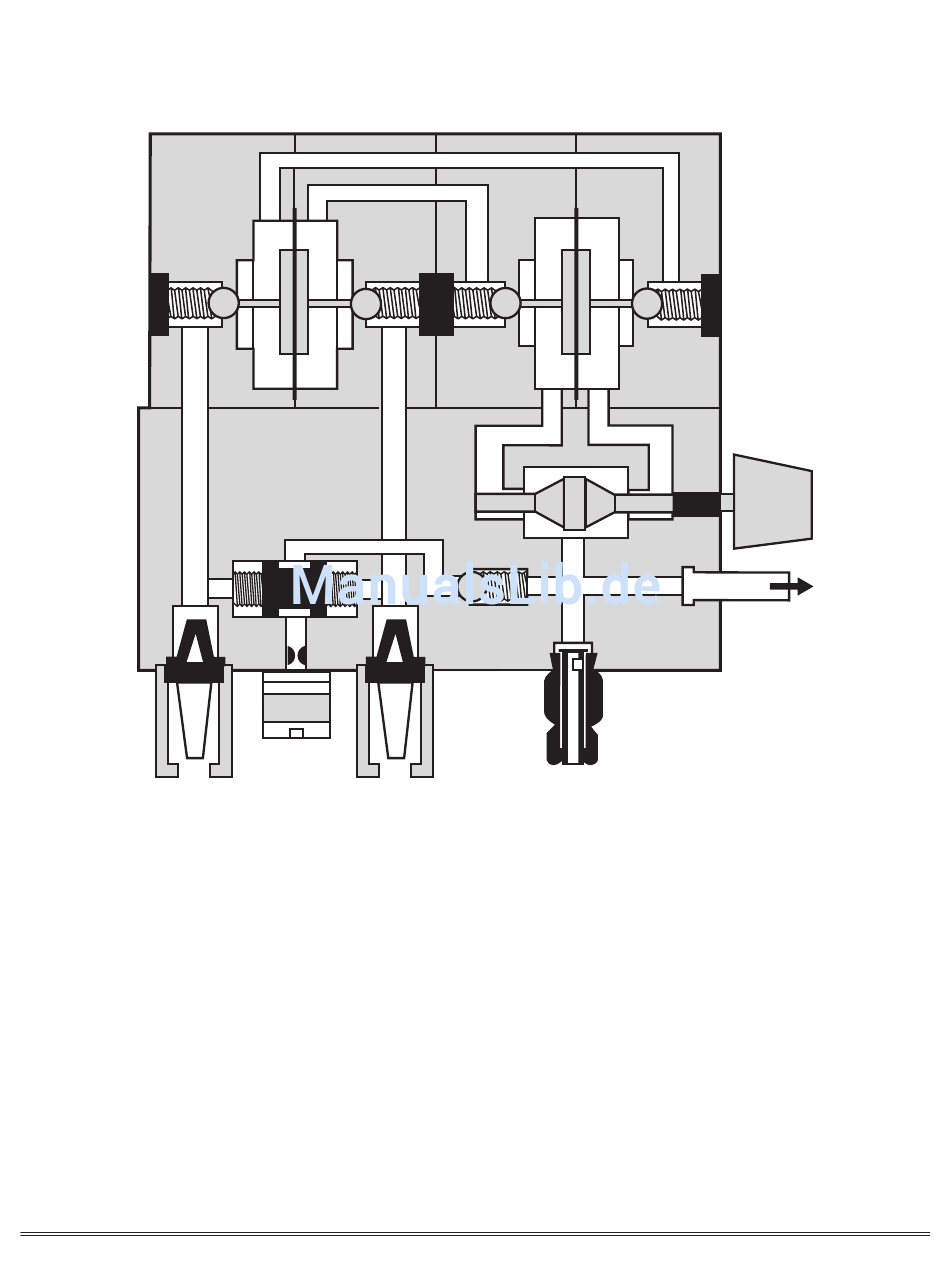

11.1 Betriebsdiagram
11.2 Mischbetrieb
Der MaxBlend Lite ist für den Mischvorgang auf ein handelsübliches Luft-/Sauerstoff-Mischmodul
angewiesen. Das Diagramm oben zeigt die Funktion eines handelsüblichen Mischmoduls. Mischmodule
verwenden normalerweise zwei 50 psig (3,4 bar) Gasquellen. Die beiden Gasversorgungsleitungen tre-
ten über die Luft- und Sauerstoffeinlassstutzen am Boden des Mischmoduls ein. Jeder Einlassanschluss
ist mit einem Partikelfilter ausgestattet. Nach Passieren der Filter geht das Gas durch ein Lippen-
Rückschlagventil, das einen möglichen Gasrückfluss ins Luft- oder Sauerstoffzufuhrsystem verhindert.
Beide Gase passieren dann einen zweiphasigen Ausgleichsregler. Dieser Regler dient dazu, die
Betriebsdrücke der Luft- und Sauerstoffgasquellen anzugleichen. Sobald diese Drücke angeglichen
sind, werden die Gase gemäß der am Auswahlknopf für die Sauerstoffkonzentration ausgewählten
Sauerstoffkonzentration gemischt. Der Auswahlknopf für die Sauerstoffkonzentration ermöglicht es
dem Kliniker, eine gewünschte Sauerstoffkonzentration zwischen 21 % und 100 % O
auszuwählen. Ab
2
diesem Punkt fließt das Gasgemisch zum Auslassanschluss.
