3. BESCHREIBUNG

3.1 Allgemeine Beschreibung

SANIFOS 110, SANIFOS®
®
kleineren Rahmen (kleine Gebäude, Geschäfte, öffentliche Orte) entwickelte Abwasserhebeanlagen.
Sie sind nicht für die Förderung von Regenwasser bestimmt.
Sie können im Inneren von Wohnbereichen oder als Hebeanlagen für den Erdeinbau installiert oder aufgestellt werden.
Die Tanks der Hebeanlagen sind aus hochdichtem Polyethylen gefertigt und verfügen über eine hohe mechanische
Belastbarkeit, wirken der Bildung von Gerüchen entgegen und sind zugleich beständig gegenüber UV-Strahlung und
chemischen Angriffen. Ihre Abdeckung ist mit Schrauben aus Edelstahl befestigt (außer SANIFOS
Die Tanks der Anlagen werden je nach Modell mit 1 oder 2 Pumpen geliefert. Diese Pumpen sind mit einem SFA-Zerklei-
nerungssystem erhältlich, mit dem sich das Abwasser mit DN 40 (Außendurchmesser 50) ableiten lässt oder mit einem Vortex-System,
das die Ableitung des Abwassers mit DN 50 (Außendurchmesser 63) ermöglicht.
Die Tanks bieten mehrere Einlässe verschiedener Durchmesser für die Aufnahme der Abwasser (siehe Produktmaße Seite 11).
Diese Geräte entsprechen der Norm EN 12050-1 (Abwasserhebeanlagen für Fäkalien enthaltende Ableitungen), sowie den euro-
päischen Richtlinien für Produkte in der Bauwirtschaft, für elektrische Sicherheit und elektromagnetische Verträglichkeit.
Leistungserklärung einsehbar auf unserer Internetseite im Blatt Produkte (Registerkarte „Schemas und technische Merkblätter")
Die Anlagen müssen bei einer Installation in Innenräumen gemäß Norm EN 12056-4 und bei einer Installation in Außenbereichen
gemäß Norm EN 752 installiert werden.
3.2 Lieferumfang
SANIFOS 110
®
Auf einer Palette:
• Tank SANIFOS 110 mit Deckel und Dichtung
®
• Im Tank vormontierte Hydraulik
• Tauchpumpe SANIPUMP
®
der Pumpe des Typs H07RN-F-3G1,5 mm² mit 10 Meter Länge (getrennt verpackt)
• Im Zubehörbeutel: 1 Kabelverschraubung
Hinweis: Die Absperrventile und die Rückschlagventile sind bei der Anlage SANIFOS
SANIFOS 250
®
Auf einer Palette:
• Tank SANIFOS 250 Liter mit Deckel, Schrauben und Dichtung
®
• Im Tank vormontierte Hydraulik mit 1 Absperrventil und 1 Rückschlagventil
• Tauchpumpe SANIPUMP
®
der Pumpe des Typs H07RN-F-3G1,5 mm² mit 10 Meter Länge (getrennt verpackt)
• Im Zubehörbeutel: 1 Handhabungsseil + 1 IP68 Klemmleiste + 1 Kabelverschraubung, Krampen, Schrauben
SANIFOS 500
®
Auf einer Palette:
• Tank SANIFOS 500 Liter mit Deckel, Schrauben und Dichtung
®
• Im Tank vormontierte Hydraulik mit 2 Absperrventilen und 2 Rückschlagventilen und 3 direkt im Tank installierten Schwimmern
(Schwimmerkabel 07RN-F 2 x 1 mm²)
• 2 Tauchpumpen SANIPUMP
• In einer separaten Verpackung: Fernsteuerkasten SMART mit Stromkabel des Typs H07RN-
F-3G1,5 mm² (Länge 2,5 m), Stromkabel der Pumpen des Typs H07RN-F-4G1,5 mm²
(Länge 4 Meter), Anschlusskabel für Schwimmer (4 Meter) und Schnellverbinder. Für die
Drehstromversion Stromkabel des Typs H07RN-F-5G 2,5 mm² (Länge 2,5 m), Stromkabel
der Pumpen des Typs H07RN-F-4G1,5 mm² (Länge 4 Meter).
• Funkalarmmelder
• Zubehörbeutel mit: 2 Zugseilen, 5 Kabelverschrau bungen (2 x PG13 und 3 x PG11) 2
wasserdichten IP68 Klemmleisten, 4 Leiter für die Pumpen, 3 IP68 Klemmleisten, 2 Leiter
für die Schwimmer, Krampen, Schrauben.
Als Zubehör ist ein Aufsatz von 30 cm Höhe für die Anlagen SANIFOS® 250 und
SANIFOS 500 erhältlich (siehe Seiten 11 und 12).
®

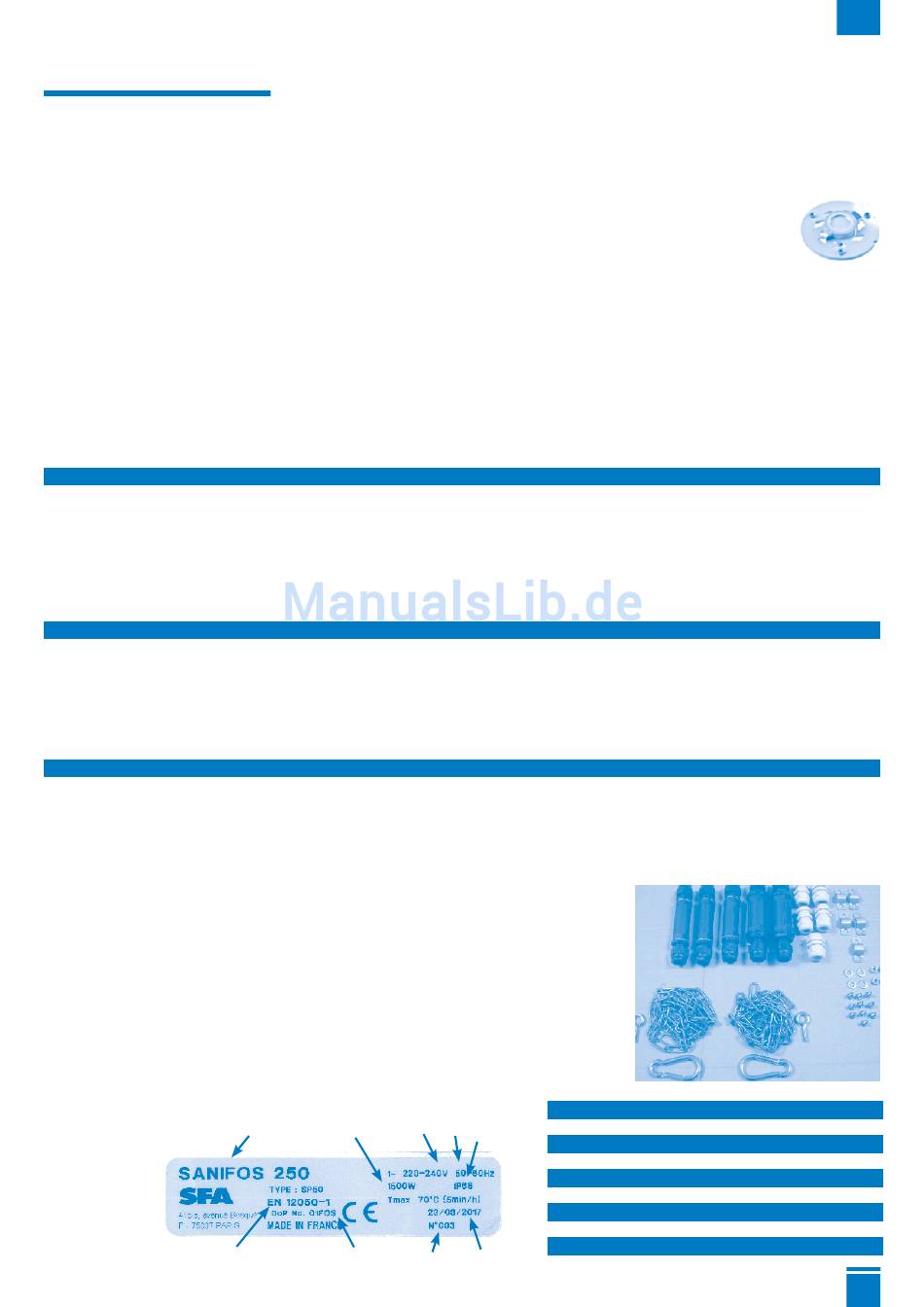

3.3 Typenschild
250 und SANIFOS 500 sind speziell für die private, gewerbliche oder gemeinschaftliche Nutzung im
® ®
mit Schwimmerschalter (Schwimmerkabel H07RN-F 2 x 1 mm² + Erdung), Kupplungsfüße und Stromkabel
mit Schwimmerschalter (Schwimmerkabel H07RN-F 2 x 1 mm² + Erdung), Kupplungsfüße und Stromkabel
mit Kupplungsfüßen (in 2 einzelnen Verpackungen)
®
1
2
8
9
110 nicht im Lieferumfang enthalten.
®
1 Bezeichnung der Hebeanlage
3
4 2 Verbrauch der Motoren
5
3 Versorgungsspannung
4 Frequenz
5 Schutzindex
6 Herstellungsdatum
7 Identifizierungsnummer
8 Leistungserklärung (DoP)
9 Art der Zertifizierung
6
7
110).
®
