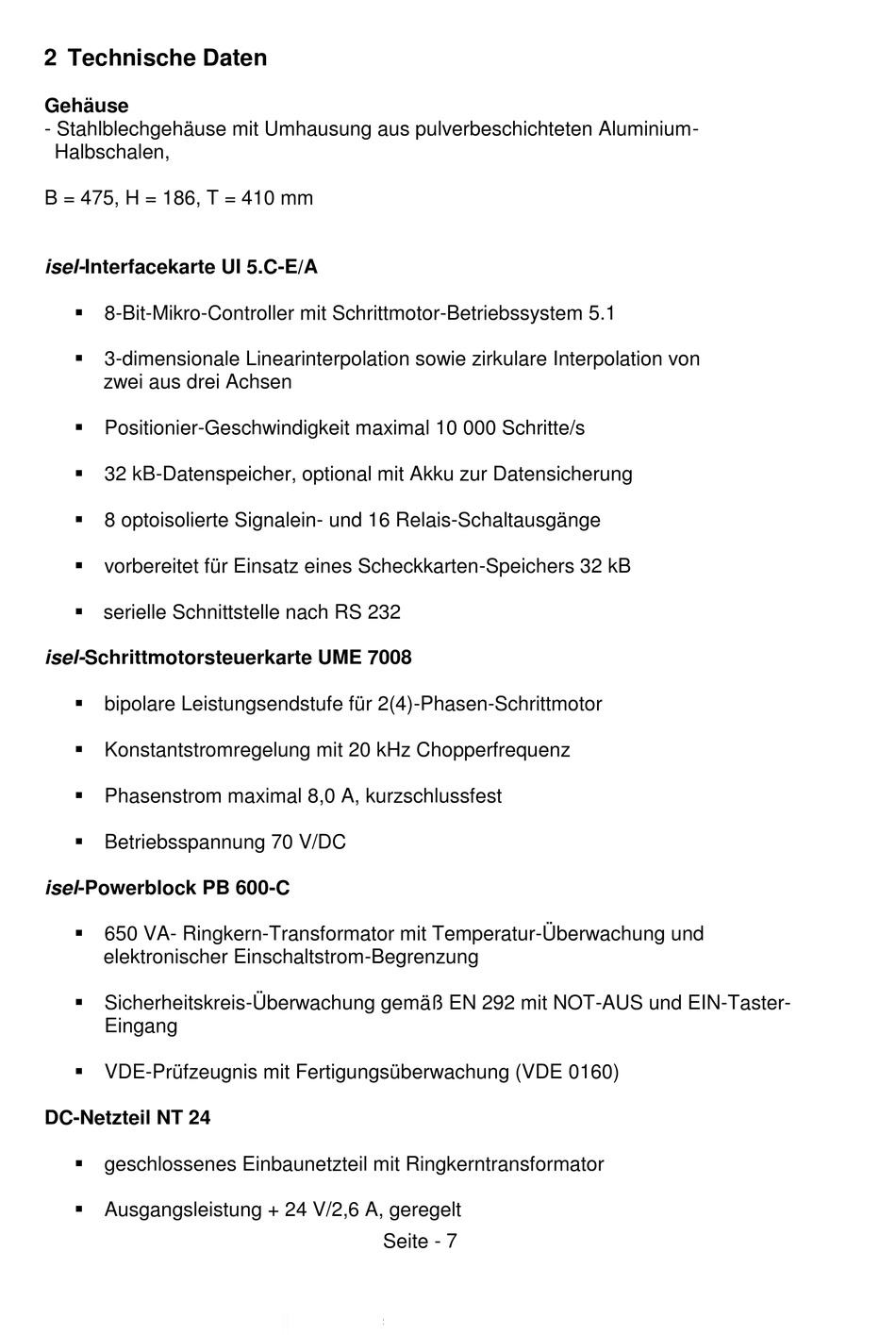

2 Technische Daten

Gehäuse
- Stahlblechgehäuse mit Umhausung aus pulverbeschichteten Aluminium-
Halbschalen,
B = 475, H = 186, T = 410 mm
isel-Interfacekarte UI 5.C-E/A
 8-Bit-Mikro-Controller mit Schrittmotor-Betriebssystem 5.1
 3-dimensionale Linearinterpolation sowie zirkulare Interpolation von
zwei aus drei Achsen
 Positionier-Geschwindigkeit maximal 10 000 Schritte/s
 32 kB-Datenspeicher, optional mit Akku zur Datensicherung
 8 optoisolierte Signalein- und 16 Relais-Schaltausgänge
 vorbereitet für Einsatz eines Scheckkarten-Speichers 32 kB
 serielle Schnittstelle nach RS 232
isel-Schrittmotorsteuerkarte UME 7008
 bipolare Leistungsendstufe für 2(4)-Phasen-Schrittmotor
 Konstantstromregelung mit 20 kHz Chopperfrequenz
 Phasenstrom maximal 8,0 A, kurzschlussfest
 Betriebsspannung 70 V/DC
isel-Powerblock PB 600-C
 650 VA- Ringkern-Transformator mit Temperatur-Überwachung und
elektronischer Einschaltstrom-Begrenzung
 Sicherheitskreis-Überwachung gemäß EN 292 mit NOT-AUS und EIN-Taster-
Eingang
 VDE-Prüfzeugnis mit Fertigungsüberwachung (VDE 0160)
DC-Netzteil NT 24
 geschlossenes Einbaunetzteil mit Ringkerntransformator
 Ausgangsleistung + 24 V/2,6 A, geregelt
