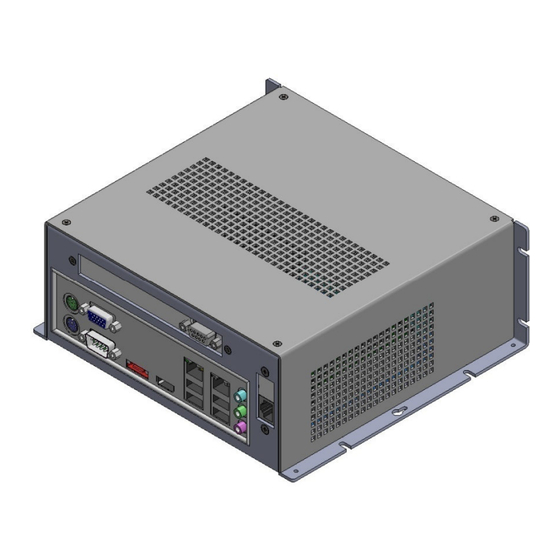

Isel iPC25 Betriebsanleitung
Verwandte Anleitungen für Isel iPC25
Inhaltszusammenfassung für Isel iPC25

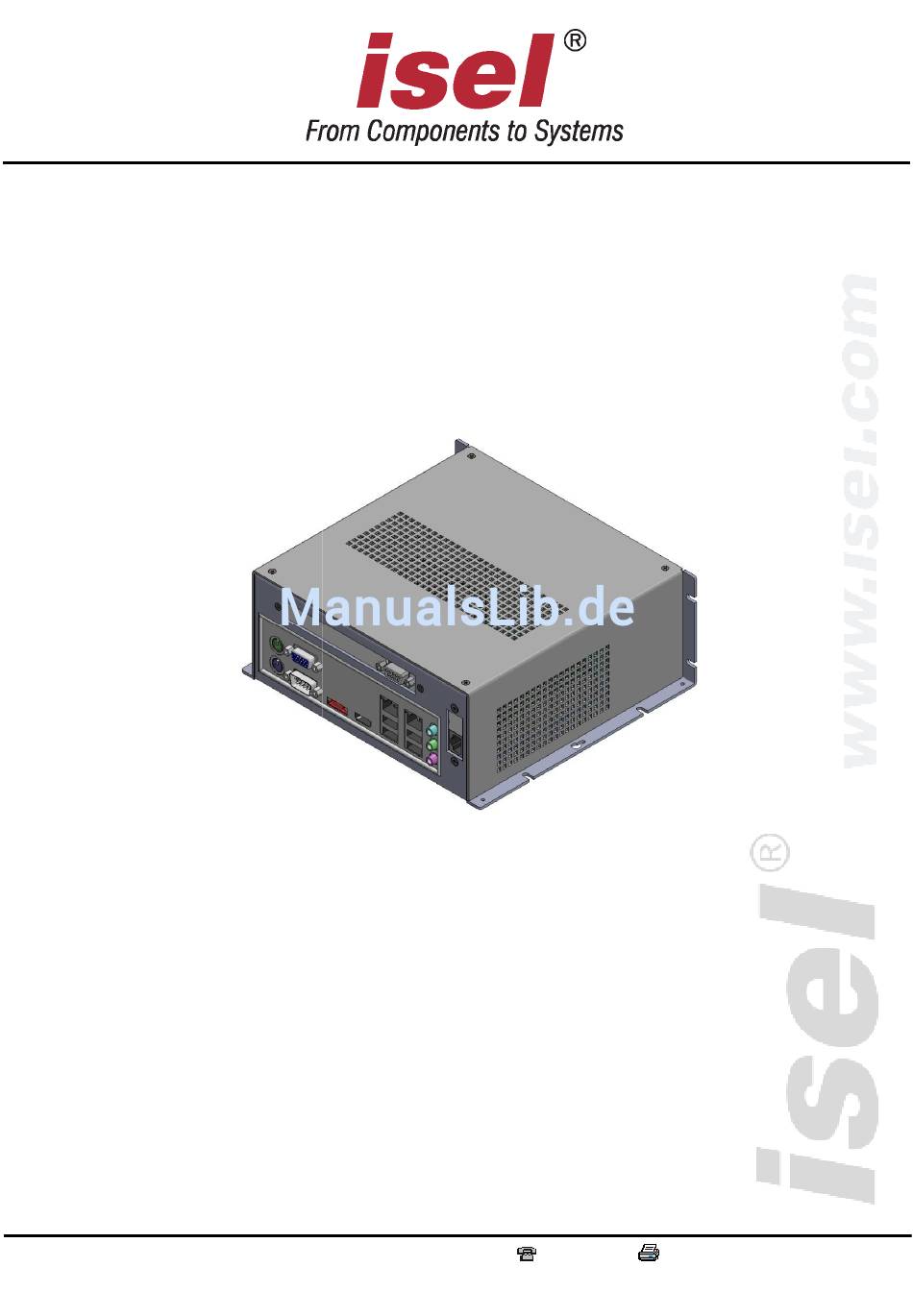

- Seite 1 PC2 PC25 5 5 5 Betriebsanleitung isel isel isel isel Germany AG Germany AG Germany AG Germany AG, D-36124 Eichenzell, Bürgermeister 36124 Eichenzell, Bürgermeister-Ebert-Str. 40 (06659)981-0 (06659)981 (06659)981-776...
- Seite 2 Hardwarebezeichnungen der jeweiligen Firmen im allgemeinen warenzeichen-, marken- oder patentrechtlichem Schutz unterliegen. Alle Rechte vorbehalten. Kein Teil unserer Druckschriften darf in irgendeiner Form (Druck, Fotokopie oder einem anderen Verfahren) ohne schriftliche Genehmigung der isel Germany AG isel Germany AG isel Germany AG isel Germany AG reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder...
-
Seite 3: Inhaltsverzeichnis
1.1 Sicherheitssymbole ......................1 1.2 Sicherheitshinweise ......................1 Produktbeschreibung ......................2 2.1 Technische Daten ......................2 2.2 Schnittstellen iPC25 ....................... 4 Montage und Inbetriebnahme.................... 6 3.1 Einbaumaße ........................6 3.2 Einschalten des Steuerrechners ..................6 Wiederherstellen des Betriebssystems ................7 4.1 Vorbereitung zum Wiederherstellen des Betriebssystems .......... -
Seite 4: Allgemeine Hinweise
Umwelt besteht. Information Dieses Symbol kennzeichnet wichtige Informationen. 1.2 Sicherheitshinweise Die Industrie PCs iPC25 sind nach dem aktuellen Stand der Technik und den anerkannten sicherheitstechnischen Regeln aufgebaut. Das Gerät darf nur für die bestimmungsgemäße Verwendung eingesetzt werden. Betrieben werden darf das Gerät nur im einwandfreien technischen Zustand. -
Seite 5: Produktbeschreibung
Betriebsanleitung 2 Produktbeschreibung 2.1 Technische Daten Artikelnummer:371066 xxxxxx 0010V01 2001 / 2001E 2010 / 2010E Abmessungen (B x H x T): 210 x 90 x 190 mm Gewicht: 1,2 kg Umgebungstemperatur: 0°C bis 35°C Luftfeuchtigkeit: max. 90% nicht kondensierend... - Seite 6 Betriebsanleitung Artikelnummer:371066 xxxxxx 0010V01 2001 / 2001E 2010 / 2010E extern 1 x VGA, 1 x HDMI 1 x VGA, 1 x DVI-D Anschlüsse: 4 x USB 2.0 4 x USB 3.0/2.0 1 x eSATA 3Gb/s 1 x serial Port RS 232 2 x serial Port RS 232 1 x Sub-D9-polig Anschluss für...
-
Seite 7: Schnittstellen Ipc25
Betriebsanleitung 2.2 Schnittstellen iPC25 Artikelnummer: 371066 0010V01 Artikelnummer: 371066 2001(E), 371066 2010(E) Nr. Schnittstelle Maus Anschluss Anschlussbuchse Maus Tastatur Anschluss Anschlussbuchse Tastatur VGA Anschluss Anschlussbuchse VGA für Anzeigegeräte (Bildschirm) RS 232 Anschluss Serielle Schnittstelle RS232 eSATA-Anschluss, nur 371066 0010V01 Anschlussbuchse für externe eSATA-Festplatten... - Seite 8 Betriebsanleitung LAN-Anschluss 2x RJ45 Buchse für Netzwerk USB-Schnittstellen 4 x USB 2.0 Schnittstellen, nur 371066 0010V01 4 x USB 3.0 Schnittstellen, nur 371066 2001(E), 371066 2010(E) Line in Anschlussbuchse Line In, Klinkenbuchse Sound-On-Board Anschlussbuchse Line Out, Klinkenbuchse Microphone-Anschluss Anschlussbuchse Microphone, Klinkenbuchse Anschluss für Spannungsversorgung 2-polig Stecker bei Verwendung mit...
-
Seite 9: Montage Und Inbetriebnahme
Betriebsanleitung 3 Montage und Inbetriebnahme 3.1 Einbaumaße Maßzeichnung iPC25 Beachten Sie, dass immer genügend Freiraum für die Luftumwälzung an den Lüftungsschlitzen des iPC vorhanden ist. Die Nichtbeachtung dieser Maßnahme führt zur Überhitzung und möglichem defekt des Steuerrechners. Vermeiden Sie, so weit wie möglich, extreme Umgebungsbedingungen. -
Seite 10: Wiederherstellen Des Betriebssystems
Betriebsanleitung 4 Wiederherstellen des Betriebssystems Windows® Embedded Standard 7 Wichtige Informationen 1.) Zum Wiederherstellen (recovery) des Betriebssystems Windows® Embedded Standard 7 Ihres Steuerrechners benötigen Sie den mitgelieferten USB Recovery Stick. Dieser Datenträger enthält ein Abbild des Betriebssystems Ihres verbauten Steuerrechners im Auslieferungszustand. - Seite 11 Recovery USB Stick booten. Stecken Sie den USB Stick an einen freien USB Anschluss des Rechners, nach Möglichkeit benutzen Sie einen USB 2.0 Port. Es darf nur der isel-Recovery USB-Stick gesteckt sein. Schalten Sie nun den Rechner ein und Drücken Sie mehrmals <ENTF> bis das BIOS erscheint.
-
Seite 12: Systemwiederherstellung Durchführen
Betriebsanleitung 4.2 Systemwiederherstellung durchführen 371066 0010V01, 371066 2001(E), 371066 2010(E) 1.) Falls vom Recovery USB-Stick gebootet wird, erscheint auf dem Bildschirm das Windows® Logo und 20 Sekunden später zusätzlich sich drehende Punkte. Hinweis: Sollte das Windows® Logo Logo oder die drehenden Punkte nach ca. -
Seite 13: Eg-Konformitätserklärung
Betriebsanleitung 6 EG-Konformitätserklärung EC - Declaration of Conformity Der Hersteller The manufacturer isel Germany AG Bürgermeister-Ebert-Str. 40 D-36124 Eichenzell erklärt hiermit, dass folgendes Produkt hereby declares that the following product Geräteart: Industrie PC Device: industrial PC Typ: iPC25 Type:...
