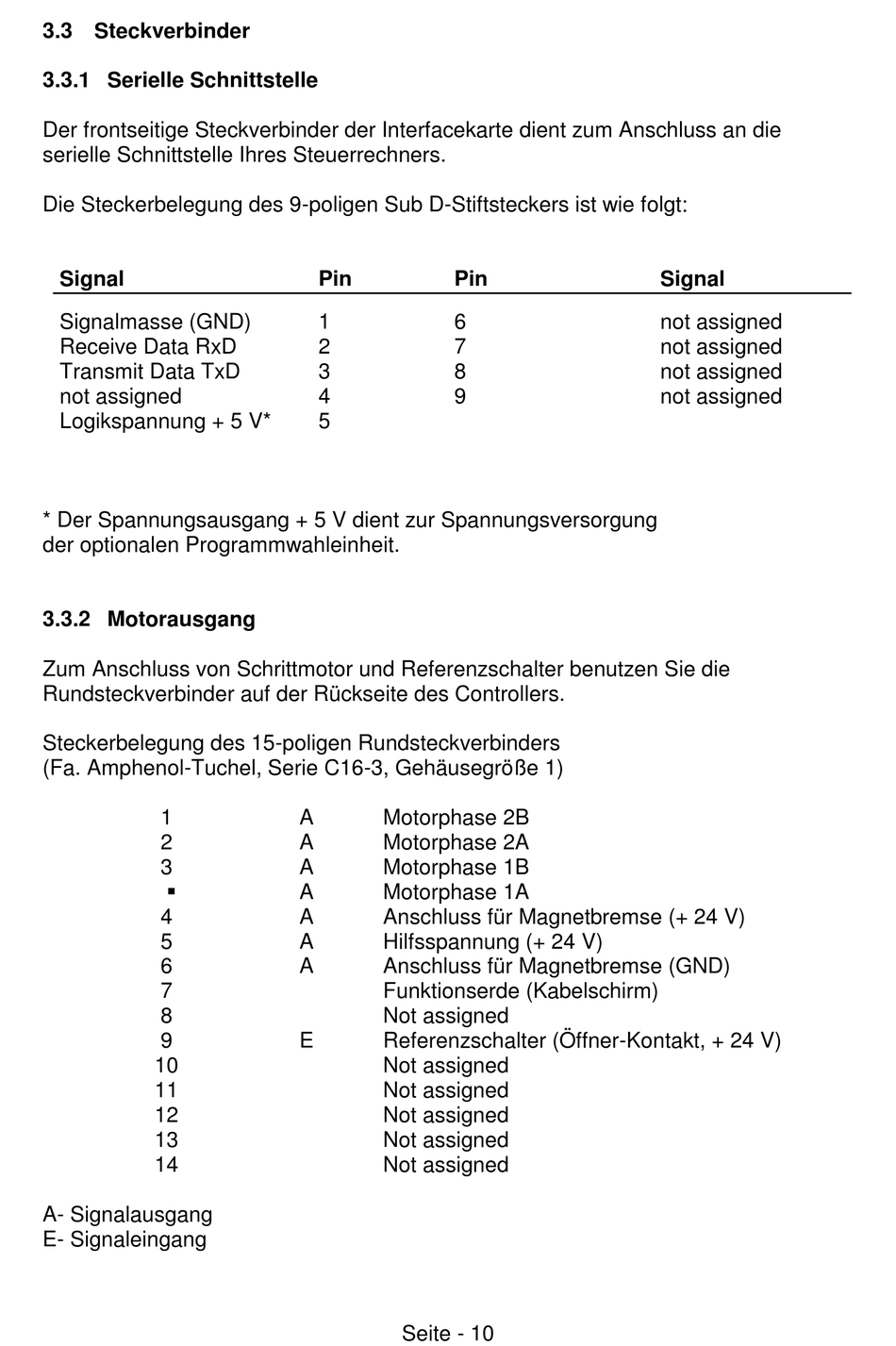

3.3 Steckverbinder

3.3.1 Serielle Schnittstelle

Der frontseitige Steckverbinder der Interfacekarte dient zum Anschluss an die
serielle Schnittstelle Ihres Steuerrechners.
Die Steckerbelegung des 9-poligen Sub D-Stiftsteckers ist wie folgt:
Signal
Signalmasse (GND)
Receive Data RxD
Transmit Data TxD
not assigned
Logikspannung + 5 V*
* Der Spannungsausgang + 5 V dient zur Spannungsversorgung
der optionalen Programmwahleinheit.

3.3.2 Motorausgang

Zum Anschluss von Schrittmotor und Referenzschalter benutzen Sie die
Rundsteckverbinder auf der Rückseite des Controllers.
Steckerbelegung des 15-poligen Rundsteckverbinders
(Fa. Amphenol-Tuchel, Serie C16-3, Gehäusegröße 1)
1
2
3

4
5
6
7
8
9
10
11
12
13
14
A- Signalausgang
E- Signaleingang
Pin Pin
1 6
2 7
3 8
4 9
5
A Motorphase 2B
A Motorphase 2A
A Motorphase 1B
A Motorphase 1A
A Anschluss für Magnetbremse (+ 24 V)
A Hilfsspannung (+ 24 V)
A Anschluss für Magnetbremse (GND)
Funktionserde (Kabelschirm)
Not assigned
E Referenzschalter (Öffner-Kontakt, + 24 V)
Not assigned
Not assigned
Not assigned
Not assigned
Not assigned
Seite - 10
Signal
not assigned
not assigned
not assigned
not assigned
