3.4 Bedienelemente

1 NOT-AUS
Bei dem NOT-AUS-Tastschalter handelt es sich um ein Schaltelement mit
zwangsgeführten Kontakten. Bei Betätigung unterbricht er den Sicherheitskreis
des Controllers und schaltet damit die Spannungsversorgung der
Leistungsendstufen ab. Gleichzeitig werden die Leistungstransistoren der
Endstufen stromlos geschaltet (disabled) und ein Prozessor-Reset der
Interfacekarte ausgelöst.
2 EIN-Taste
Die EIN-Taste schaltet bei geschlossenem Sicherheitskreis die
Spannungsversorgung der Leistungsendstufen ein. Durch Selbsthaltung der
Leistungsrelais wird ein selbsttätiges Wiedereinschalten des Controllers nach
Unterbrechen der Versorgungsspannung vermieden.

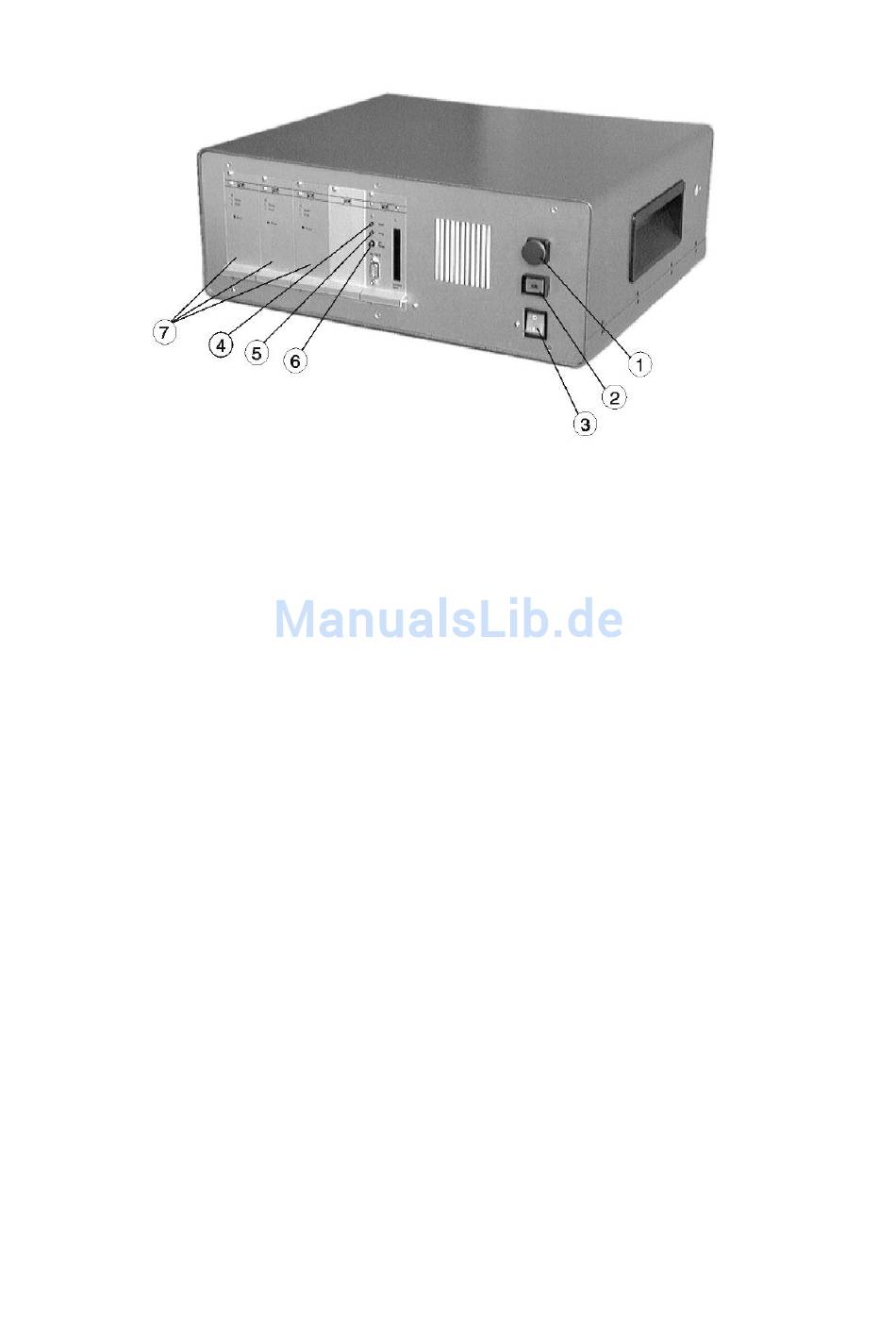

Bild 7: Frontseite der C 142- 4.1

1
2
3
4
5
6
7
Seite - 16
NOT-AUS-Tastschalter
EIN-Taste
Netzschalter
Prozessor-Reset
START-Taste
STOP-Taste
Phasenstrom-Potentiometer
