7 Assemblaggio

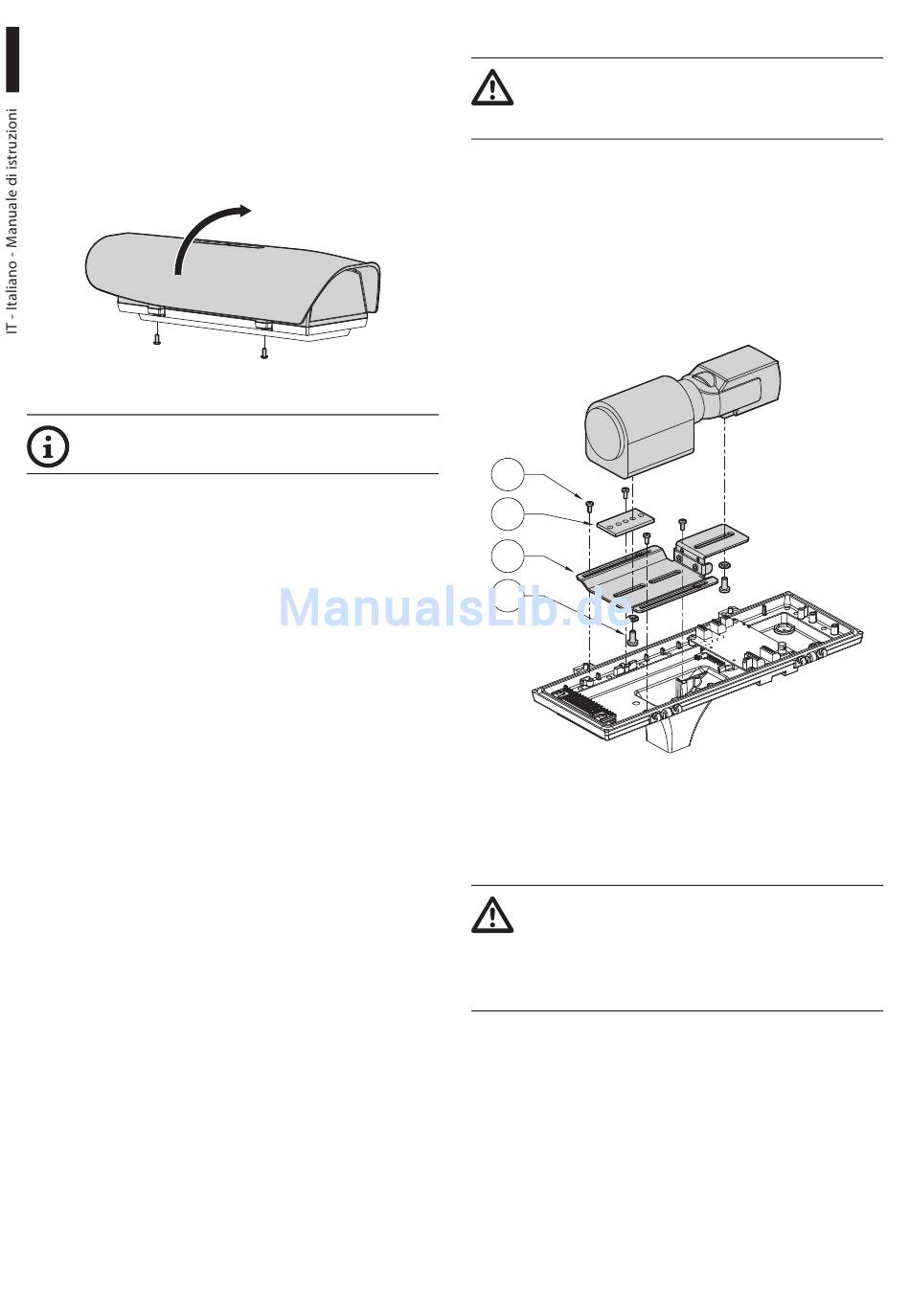

7.1 Apertura della custodia

Svitare le 2 viti poste sul fianco, far ruotare tettuccio
e corpo superiore attorno all'asse delle cerniere di
apertura.
Fig. 8
Al termine delle operazioni di installazione
e cablaggio richiudere il prodotto.
14

7.1.1 Installazione della telecamera

È necessario isolare il corpo della
telecamera dalla slitta di fissaggio per
evitare disturbi sul segnale video.
Estrarre la slitta interna d'appoggio (01) svitando le
viti di fissaggio (02). Fissare la telecamera con la vite
da 1/4" (03). Regolare la slitta interna per posizionare
correttamente ottica e telecamera.
Fissare la slitta regolabile nella posizione corretta
con le apposite viti. Per il posizionamento della
telecamera possono essere utilizzati anche i
distanziali forniti in dotazione (04).
02
04
01
03
Fig. 9
Riposizionare la slitta interna serrando le viti
precedentemente allentate.

7.1.1.1 Caratteristiche delle telecamere

Il corretto funzionamento
dell'apparecchiatura, nel range di
temperatura indicato, é garantito solo se si
utilizzano telecamera ed ottica con limiti di
temperatura pari ad almeno -10°C e + 60°C.
• La tensione di alimentazione dalla telecamera deve
essere 12Vdc.
• La corrente massima assorbita dalla telecamera
deve essere inferiore a 800mA.
• Il segnale video in uscita dalla telecamera deve
essere di tipo composito con ampiezza 1Vpp (sync
negativo).
