Einbauen der Ausziehschienen in das
Rack
1. Markieren Sie an den vertikalen Montagestreben des Racks die richtigen
Positionen für die Montage der Ausziehschienen.
Pro Server sind vier Rack-Einheiten (17,78 cm) bzw. 12 Bohrungen zu
veranschlagen. Die Bohrungen bei einem Standard-Rack sind in Gruppen zu je 3
Bohrungen im Abstand von 5/8, 5/8, 4/8 Zoll (ca. 1,59 bzw. 1,27 cm) angeordnet.
Welche Bohrungen für das Anbringen einer Ausziehschiene zu verwenden sind,
hängt daher davon ab, an welcher Stelle Sie das System einbauen wollen.
Sie können die Bohrungen abzählen, so daß alle Ausziehschienen vorne und hinten
sowie auf beiden Seiten auf derselben Höhe angebracht werden, oder Sie verwenden
die mit der Dokumentation zum System gelieferte Einbauhilfe. Markieren Sie die
Position am Rack mit einem Filzstift oder mit Klebeband.
Installieren Sie die Ausziehschienen in der niedrigstmöglichen Position.
Beim Einbauen des ersten Systems in das Rack verwenden Sie die Bohrungen 3 und
4 oder 5. Installieren Sie zusätzliche Server immer von unten nach oben.

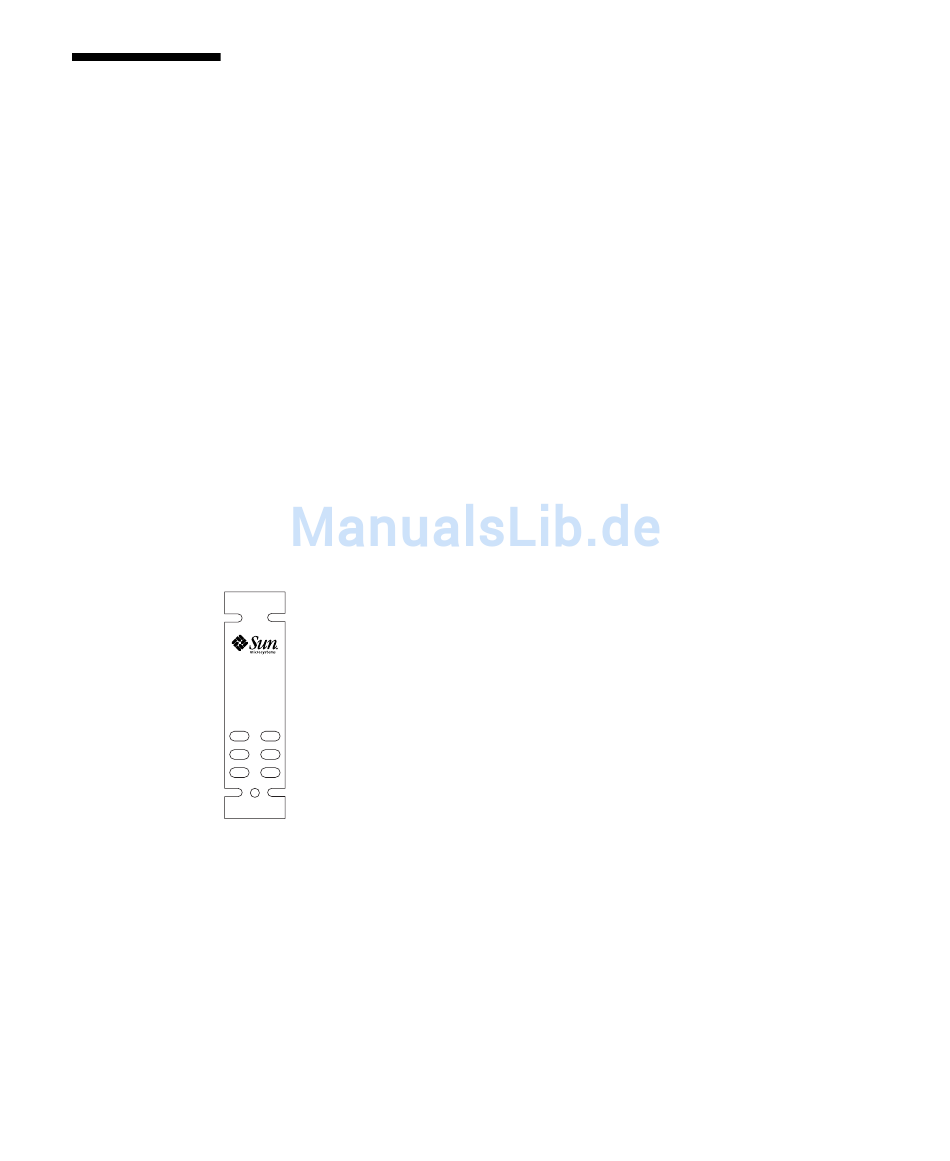

Einbauhilfe
Bei Verwendung der Einbauhilfe führen Sie die folgenden Schritte aus:
a. Halten Sie die Einbauhilfe an die vordere linke vertikale Montagestrebe des
Racks. Siehe dazu die nächste Abbildung.
b. Halten Sie die Unterkante der Einbauhilfe genau an der Position an die
Montagestrebe, an der sich später die Unterseite des Systems befinden wird.
c. Halten Sie die Einbauhilfe so, daß sich die untere Montagebohrung für den
Server in der Mitte der Aussparung in der Einbauhilfe befindet.
