Installazione dei gruppi di scorrimento
nel rack
1. Individuare e marcare le posizioni corrette sulle guide di montaggio verticali del
rack per installare i gruppi di scorrimento.
Per ogni server è necessario riservare quattro spazi del rack (pari a 17,78 cm/7,0
pollici) oppure 12 fori. Poiché i fori di un rack standard sono organizzati in set di
3, posti a una distanza di 5/8, 5/8 e 4/8 di pollice tra loro, per determinare quali
fori usare per l'inserimento di un gruppo di scorrimento è necessario stabilire con
precisione la collocazione del sistema.
È possibile procedere sia contando i fori in modo che ogni gruppo di scorrimento sia
installato nel rack alla stessa altezza per quanto riguarda le parti anteriore-posteriore
ed entrambi i lati oppure avvalersi della dima di regolazione altezza inclusa con la
documentazione del sistema. Contrassegnare la posizione sull'unità rack utilizzando
un pennarello o nastro adesivo.
Installare i gruppi di scorrimento nella posizione più in basso disponibile. Se si tratta
del primo sistema da installare nel rack, utilizzare i fori 3 e 4 o 5. Installare gli altri
server a partire dalla base verso l'alto.

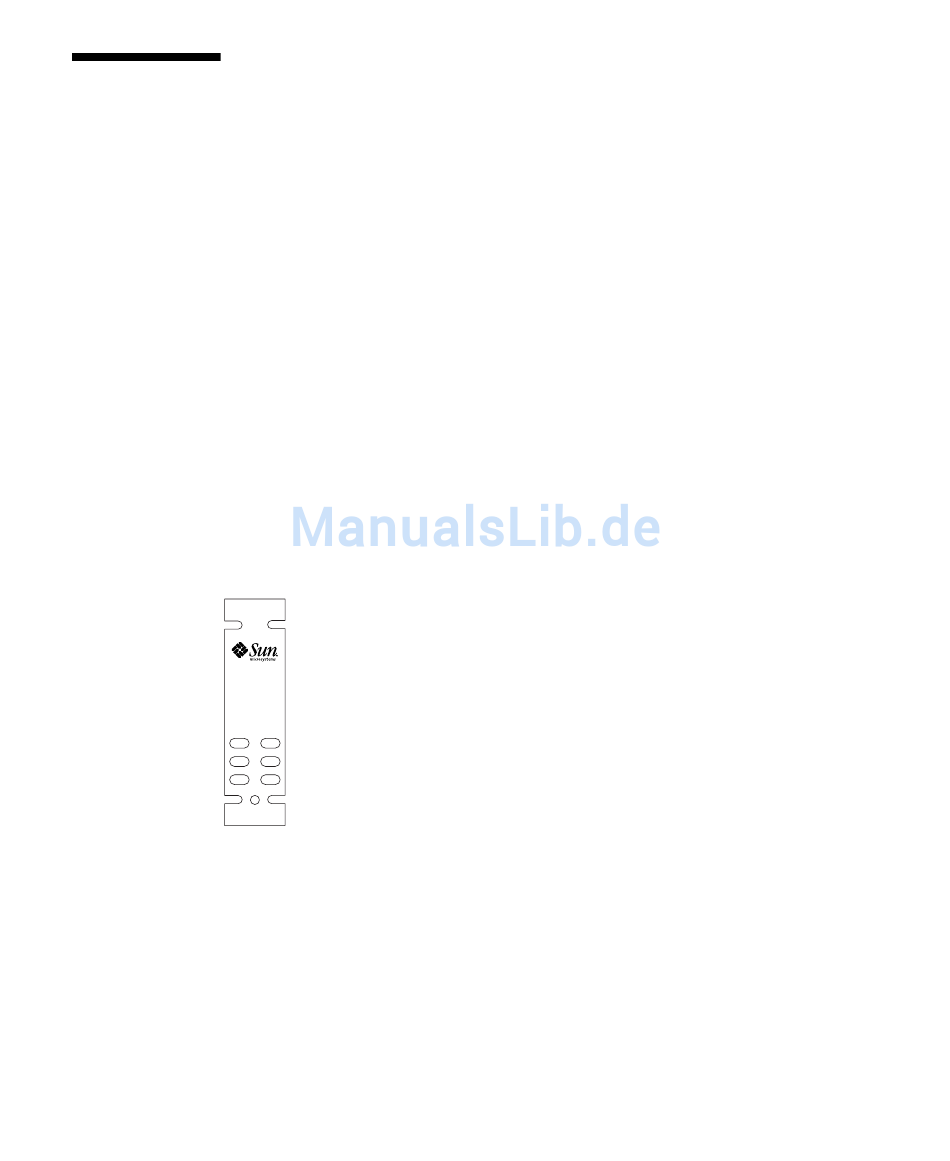

Dima di regolazione altezza
Per quanto riguarda invece l'uso della dima di regolazione altezza, attenersi alla
procedura seguente:
a. Posizionare la dima di regolazione altezza sulla guida verticale anteriore
sinistra del rack. Vedere la figura seguente.
b. Portare la parte inferiore della dima di regolazione altezza sulla posizione esatta
della guida del rack in cui si deve posizionare la parte inferiore del sistema.
c. Regolare la dima di regolazione altezza in modo che la posizione di montaggio
delle viti della parte inferiore del server sia centrata sullo spazio all'interno
della dima di regolazione altezza.
Capitolo 2 Installazione in rack it-13
