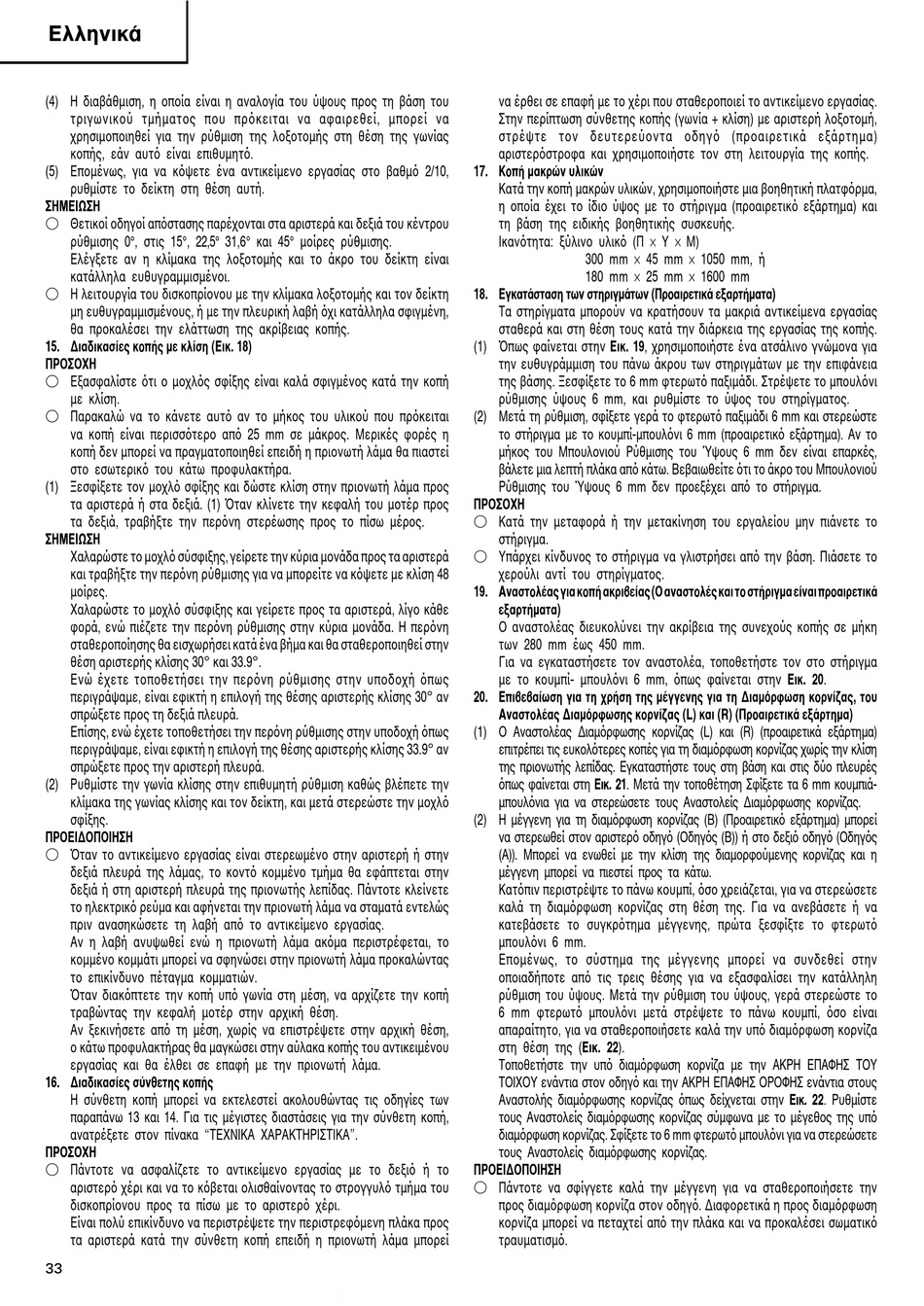

∂ÏÏËÓÈο
(4) Η διαβάθµιση, η οποία είναι η αναλογία του ύψους προς τη βάση του
τριγωνικού τµήµατος που πρ κειται να αφαιρεθεί, µπορεί να
χρησιµοποιηθεί για την ρύθµιση της λοξοτοµής στη θέση της γωνίας
κοπής, εάν αυτ είναι επιθυµητ .
(5) Εποµένως, για να κ ψετε ένα αντικείµενο εργασίας στο βαθµ 2/10,
ρυθµίστε το δείκτη στη θέση αυτή.
™∏ª∂πø™∏
Θετικοί οδηγοί απ στασης παρέχονται στα αριστερά και δεξιά του κέντρου
ρύθµισης 0°, στις 15°, 22,5° 31,6° και 45° µοίρες ρύθµισης.
Ελέγξετε αν η κλίµακα της λοξοτοµής και το άκρο του δείκτη είναι
κατάλληλα ευθυγραµµισµένοι.
Η λειτουργία του δισκοπρίονου µε την κλίµακα λοξοτοµής και τον δείκτη
µη ευθυγραµµισµένους, ή µε την πλευρική λαβή χι κατάλληλα σφιγµένη,
θα προκαλέσει την ελάττωση της ακρίβειας κοπής.
15. ¢È·‰Èηۛ˜ ÎÔ‹˜ Ì ÎÏ›ÛË (∂ÈÎ. 18)
¶ƒ√™√Ã∏
Εξασφαλίστε τι ο µοχλ ς σφίξης είναι καλά σφιγµένος κατά την κοπή
µε κλίση.
Παρακαλώ να το κάνετε αυτ αν το µήκος του υλικού που πρ κειται
να κοπή είναι περισσ τερο απ 25 mm σε µάκρος. Μερικές φορές η
κοπή δεν µπορεί να πραγµατοποιηθεί επειδή η πριονωτή λάµα θα πιαστεί
στο εσωτερικ του κάτω προφυλακτήρα.
(1) Ξεσφίξετε τον µοχλ σφίξης και δώστε κλίση στην πριονωτή λάµα προς
τα αριστερά ή στα δεξιά. (1) ταν κλίνετε την κεφαλή του µοτέρ προς
τα δεξιά, τραβήξτε την περ νη στερέωσης προς το πίσω µέρος.
™∏ª∂πø™∏
Χαλαρώστε το µοχλ σύσφιξης, γείρετε την κύρια µονάδα προς τα αριστερά
και τραβήξτε την περ νη ρύθµισης για να µπορείτε να κ ψετε µε κλίση 48
µοίρες.
Χαλαρώστε το µοχλ σύσφιξης και γείρετε προς τα αριστερά, λίγο κάθε
φορά, ενώ πιέζετε την περ νη ρύθµισης στην κύρια µονάδα. Η περ νη
σταθεροποίησης θα εισχωρήσει κατά ένα βήµα και θα σταθεροποιηθεί στην
θέση αριστερής κλίσης 30° και 33.9°.
Ενώ έχετε τοποθετήσει την περ νη ρύθµισης στην υποδοχή πως
περιγράψαµε, είναι εφικτή η επιλογή της θέσης αριστερής κλίσης 30° αν
σπρώξετε προς τη δεξιά πλευρά.
Επίσης, ενώ έχετε τοποθετήσει την περ νη ρύθµισης στην υποδοχή πως
περιγράψαµε, είναι εφικτή η επιλογή της θέσης αριστερής κλίσης 33.9° αν
σπρώξετε προς την αριστερή πλευρά.
(2) Ρυθµίστε την γωνία κλίσης στην επιθυµητή ρύθµιση καθώς βλέπετε την
κλίµακα της γωνίας κλίσης και τον δείκτη, και µετά στερεώστε την µοχλ
σφίξης.
¶ƒ√∂π¢√¶√π∏™∏
ταν το αντικείµενο εργασίας είναι στερεωµένο στην αριστερή ή στην
δεξιά πλευρά της λάµας, το κοντ κοµµένο τµήµα θα εφάπτεται στην
δεξιά ή στη αριστερή πλευρά της πριονωτής λεπίδας. Πάντοτε κλείνετε
το ηλεκτρικ ρεύµα και αφήνεται την πριονωτή λάµα να σταµατά εντελώς
πριν ανασηκώσετε τη λαβή απ το αντικείµενο εργασίας.
Αν η λαβή ανυψωθεί ενώ η πριονωτή λάµα ακ µα περιστρέφεται, το
κοµµένο κοµµάτι µπορεί να σφηνώσει στην πριονωτή λάµα προκαλώντας
το επικίνδυνο πέταγµα κοµµατιών.
ταν διακ πτετε την κοπή υπ γωνία στη µέση, να αρχίζετε την κοπή
τραβώντας την κεφαλή µοτέρ στην αρχική θέση.
Αν ξεκινήσετε απ τη µέση, χωρίς να επιστρέψετε στην αρχική θέση,
ο κάτω προφυλακτήρας θα µαγκώσει στην αύλακα κοπής του αντικειµένου
εργασίας και θα έλθει σε επαφή µε την πριονωτή λάµα.
16. ¢È·‰Èηۛ˜ Û‡ÓıÂÙ˘ ÎÔ‹˜
Η σύνθετη κοπή µπορεί να εκτελεστεί ακολουθώντας τις οδηγίες των
παραπάνω 13 και 14. Για τις µέγιστες διαστάσεις για την σύνθετη κοπή,
ανατρέξετε στον πίνακα "TEXNIKA ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ".
¶ƒ√™√Ã∏
Πάντοτε να ασφαλίζετε το αντικείµενο εργασίας µε το δεξι ή το
αριστερ χέρι και να το κ βεται ολισθαίνοντας το στρογγυλ τµήµα του
δισκοπρίονου προς τα πίσω µε το αριστερ χέρι.
Είναι πολύ επικίνδυνο να περιστρέψετε την περιστρεφ µενη πλάκα προς
τα αριστερά κατά την σύνθετη κοπή επειδή η πριονωτή λάµα µπορεί
33
να έρθει σε επαφή µε το χέρι που σταθεροποιεί το αντικείµενο εργασίας.
Στην περίπτωση σύνθετης κοπής (γωνία + κλίση) µε αριστερή λοξοτοµή,
στρέψτε τον δευτερεύοντα οδηγ
αριστερ στροφα και χρησιµοποιήστε τον στη λειτουργία της κοπής.
17. ∫Ô‹ Ì·ÎÚÒÓ ˘ÏÈÎÒÓ
Κατά την κοπή µακρών υλικών, χρησιµοποιήστε µια βοηθητική πλατφ ρµα,
η οποία έχει το ίδιο ύψος µε το στήριγµα (προαιρετικ εξάρτηµα) και
τη βάση της ειδικής βοηθητικής συσκευής.
Ικαν τητα: ξύλινο υλικ (Π × Υ × Μ)
300 mm × 45 mm × 1050 mm, ή
180 mm × 25 mm × 1600 mm
18. ∂ÁηٿÛÙ·ÛË ÙˆÓ ÛÙËÚÈÁÌ¿ÙˆÓ (¶ÚÔ·ÈÚÂÙÈο ÂÍ·ÚÙ‹Ì·Ù·)
Τα στηρίγµατα µπορούν να κρατήσουν τα µακριά αντικείµενα εργασίας
σταθερά και στη θέση τους κατά την διάρκεια της εργασίας της κοπής.
(1) πως φαίνεται στην ∂ÈÎ. 19, χρησιµοποιήστε ένα ατσάλινο γνώµονα για
την ευθυγράµµιση του πάνω άκρου των στηριγµάτων µε την επιφάνεια
της βάσης. Ξεσφίξετε το 6 mm φτερωτ παξιµάδι. Στρέψετε το µπουλ νι
ρύθµισης ύψους 6 mm, και ρυθµίστε το ύψος του στηρίγµατος.
(2) Μετά τη ρύθµιση, σφίξετε γερά το φτερωτ παξιµάδι 6 mm και στερεώστε
το στήριγµα µε το κουµπί-µπουλ νι 6 mm (προαιρετικ εξάρτηµα). Αν το
µήκος του Μπουλονιού Ρύθµισης του Ύψους 6 mm δεν είναι επαρκές,
βάλετε µια λεπτή πλάκα απ κάτω. Βεβαιωθείτε τι το άκρο του Μπουλονιού
Ρύθµισης του Ύψους 6 mm δεν προεξέχει απ το στήριγµα.
¶ƒ√™√Ã∏
Κατά την µεταφορά ή την µετακίνηση του εργαλείου µην πιάνετε το
στήριγµα.
Υπάρχει κίνδυνος το στήριγµα να γλιστρήσει απ την βάση. Πιάσετε το
χερούλι αντί του στηρίγµατος.
19. ∞Ó·ÛÙÔϤ·˜ ÁÈ· ÎÔ‹ ·ÎÚȂ›·˜ (√ ·Ó·ÛÙÔϤ˜ Î·È ÙÔ ÛÙ‹ÚÈÁÌ· Â›Ó·È ÚÔ·ÈÚÂÙÈο
ÂÍ·ÚÙ‹Ì·Ù·)
Ο αναστολέας διευκολύνει την ακρίβεια της συνεχούς κοπής σε µήκη
των 280 mm έως 450 mm.
Για να εγκαταστήσετε τον αναστολέα, τοποθετήστε τον στο στήριγµα
µε το κουµπί- µπουλ νι 6 mm, πως φαίνεται στην ∂ÈÎ. 20.
20. ∂Ȃ‚·›ˆÛË ÁÈ· ÙË ¯Ú‹ÛË Ù˘ ̤ÁÁÂÓ˘ ÁÈ· ÙË ¢È·ÌfiÚʈÛË ÎÔÚÓ›˙·˜, ÙÔ˘
∞Ó·ÛÙÔϤ·˜ ¢È·ÌfiÚʈÛ˘ ÎÔÚÓ›˙·˜ (L) Î·È (R) (¶ÚÔ·ÈÚÂÙÈο ÂÍ¿ÚÙËÌ·)
(1) Ο Αναστολέας ∆ιαµ ρφωσης κορνίζας (L) και (R) (προαιρετικά εξάρτηµα)
επιτρέπει τις ευκολ τερες κοπές για τη διαµ ρφωση κορνίζας χωρίς την κλίση
της πριονωτής λεπίδας. Εγκαταστήστε τους στη βάση και στις δύο πλευρές
πως φαίνεται στη ∂ÈÎ. 21. Μετά την τοποθέτηση Σφίξετε τα 6 mm κουµπιά-
µπουλ νια για να στερεώσετε τους Αναστολείς ∆ιαµ ρφωσης κορνίζας.
(2) Η µέγγενη για τη διαµ ρφωση κορνίζας (Β) (Προαιρετικ εξάρτηµα) µπορεί
να στερεωθεί στον αριστερ οδηγ (Οδηγ ς (Β)) ή στο δεξι οδηγ (Οδηγ ς
(Α)). Μπορεί να ενωθεί µε την κλίση της διαµορφούµενης κορνίζας και η
µέγγενη µπορεί να πιεστεί προς τα κάτω.
Κατ πιν περιστρέψτε το πάνω κουµπί, σο χρειάζεται, για να στερεώσετε
καλά τη διαµ ρφωση κορνίζας στη θέση της. Για να ανεβάσετε ή να
κατεβάσετε το συγκρ τηµα µέγγενης, πρώτα ξεσφίξτε το φτερωτ
µπουλ νι 6 mm.
Εποµένως, το σύστηµα της µέγγενης µπορεί να συνδεθεί στην
οποιαδήποτε απ τις τρεις θέσης για να εξασφαλίσει την κατάλληλη
ρύθµιση του ύψους. Μετά την ρύθµιση του ύψους, γερά στερεώστε το
6 mm φτερωτ µπουλ νι µετά στρέψετε το πάνω κουµπί, σο είναι
απαραίτητο, για να σταθεροποιήσετε καλά την υπ διαµ ρφωση κορνίζα
στη θέση της (∂ÈÎ. 22).
Τοποθετήστε την υπ διαµ ρφωση κορνίζα µε την ΑΚΡΗ ΕΠΑΦΗΣ ΤΟΥ
ΤΟΙΧΟΥ ενάντια στον οδηγ και την ΑΚΡΗ ΕΠΑΦΗΣ ΟΡΟΦΗΣ ενάντια στους
Αναστολής διαµ ρφωσης κορνίζας πως δείχνεται στην ∂ÈÎ. 22. Ρυθµίστε
τους Αναστολείς διαµ ρφωσης κορνίζας σύµφωνα µε το µέγεθος της υπ
διαµ ρφωση κορνίζας. Σφίξετε το 6 mm φτερωτ µπουλ νι για να στερεώσετε
τους Αναστολείς διαµ ρφωσης κορνίζας.
¶ƒ√∂π¢√¶√π∏™∏
Πάντοτε να σφίγγετε καλά την µέγγενη για να σταθεροποιήσετε την
προς διαµ ρφωση κορνίζα στον οδηγ . ∆ιαφορετικά η προς διαµ ρφωση
κορνίζα µπορεί να πεταχτεί απ την πλάκα και να προκαλέσει σωµατικ
τραυµατισµ .
(προαιρετικά εξάρτηµα)
