Umrüsten auf Digitalbetrieb
Converting to digital operation
Gleichstrom Ausführung
Grafik zu den nachfolgenden Arbeitsschritten siehe Seite 6.
Gehäuse des Triebwagens (mit Haftreifen) demontieren, siehe
Punkt 1. Blindstecker (5) abziehen und Digital-Decoder (4)
einstecken.
Den richtigen Einbau des Digitaldecoders und dessen
Einsteckrichtung entnehmen Sie der Einbauvorschrift des
Decoderherstellers.
Nach Einstecken des Digitaldecoders ist die Funktion des Lichtes
zu prüfen. Wenn keine Lichtfunktion – Stecker um 180° drehen
und einstecken.
Wechselstrom-Ausführung
Lokomotiven in Wechselstrom-Ausführung AC werden serienmäßig
mit Premium-Digitaldecoder (04) ausgeliefert. Der Decoder erkennt
die Betriebsart (analog/digital) selbstständig. Soll der Decoder
umprogramiert werden, liegt die Einbau- und Betriebsanleitung
Premium-Digitaldecoder bei.
Der Decoder ist Werkseitig auf Adresse 03 eingestellt.
Wichtiger Hinweis:
Bitte beachten Sie das Betriebsverhalten der Lok je nach
Gleich-/Wechselstrom und Digital/Analogbetrieb.
Dies wird im anschließenden Text erläutert.
Wartungsarbeiten

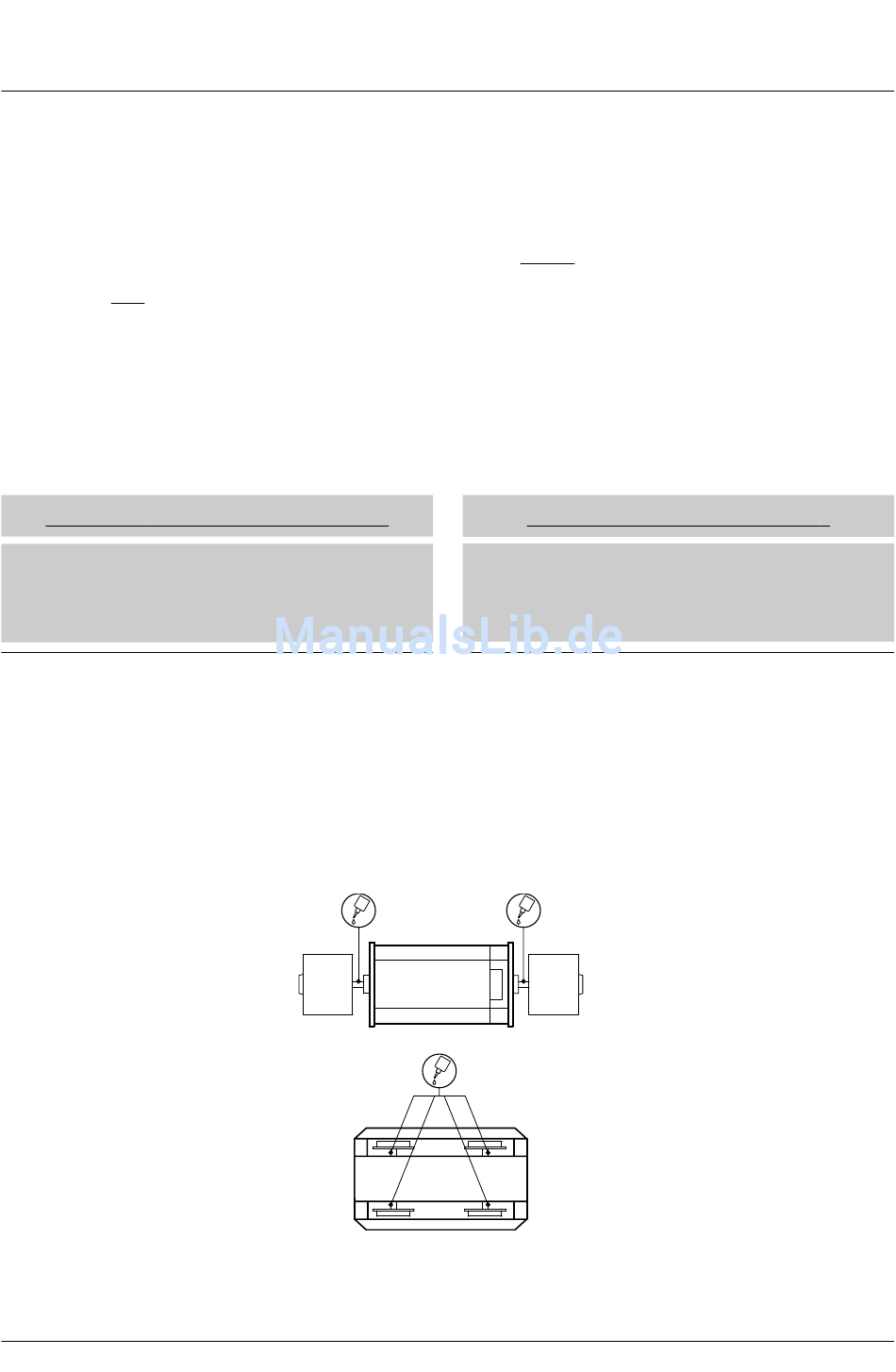

1. Ölen
Der Motor und die Lagerstellen der Radsätze können an den ge-
kennzeichneten Punkten sparsam mit Öl der Modellbaubranche
geölt werden. Zum Ölen des Motors ist das Gehäuse und die
Motorabdeckung abzunehmen, siehe Seite 5 Punkt 2. und 3.
Motor
Räder
DC version
Remove middle coach, pull off dummy connector (5) and insert
digital decoder (see page 6).
Please consult the installation instructions issued by the decoder
manufacturer for correct installation of the digital decoder and its
insert direction.
After inserting the digital decoder, check that the light functions. If
the light does not work, turn the connector through 180°.
AC version
The premium digital decoder (04) is standard for the alternating
current (AC) locomotives models. The decoder independently
identifies the operation type (analog/digital). Please refer to the
enclosed installation and operation instructions "Premium Digital
Decoder" in the event that the decoder needs to be
reprogrammed.
The decoder is set to address 03 in the factory.
Important note:
Please note the operating behaviour of the locomotive depending
on DC/AC current and digital/analog operation.
This is explained below.
Maintenance Works
1. Lubricating
The motor and the wheelset bearings may be sparingly lubricated
at the marked places with oil used for model making purposes.
In order to lubricate the motor, remove the housing and the motor
holding plate, compare page 5, item 2 and 3.
4
Motor
Wheels
