MC Arretierungssystem
(AR-System)
Das MC Arretierungs – (AR) – System
funktioniert nach der Art einer „Push-
pull-Kupplung" einer selbsttätig (beim
Steckvorgang) verriegelnden Schnell-
kupplung, bei der die Entriegelung
durch einen axial verschiebbaren
Kupplungs- ring erfolgt: zum Lösen
erst drücken (push), dann ziehen
(pull).

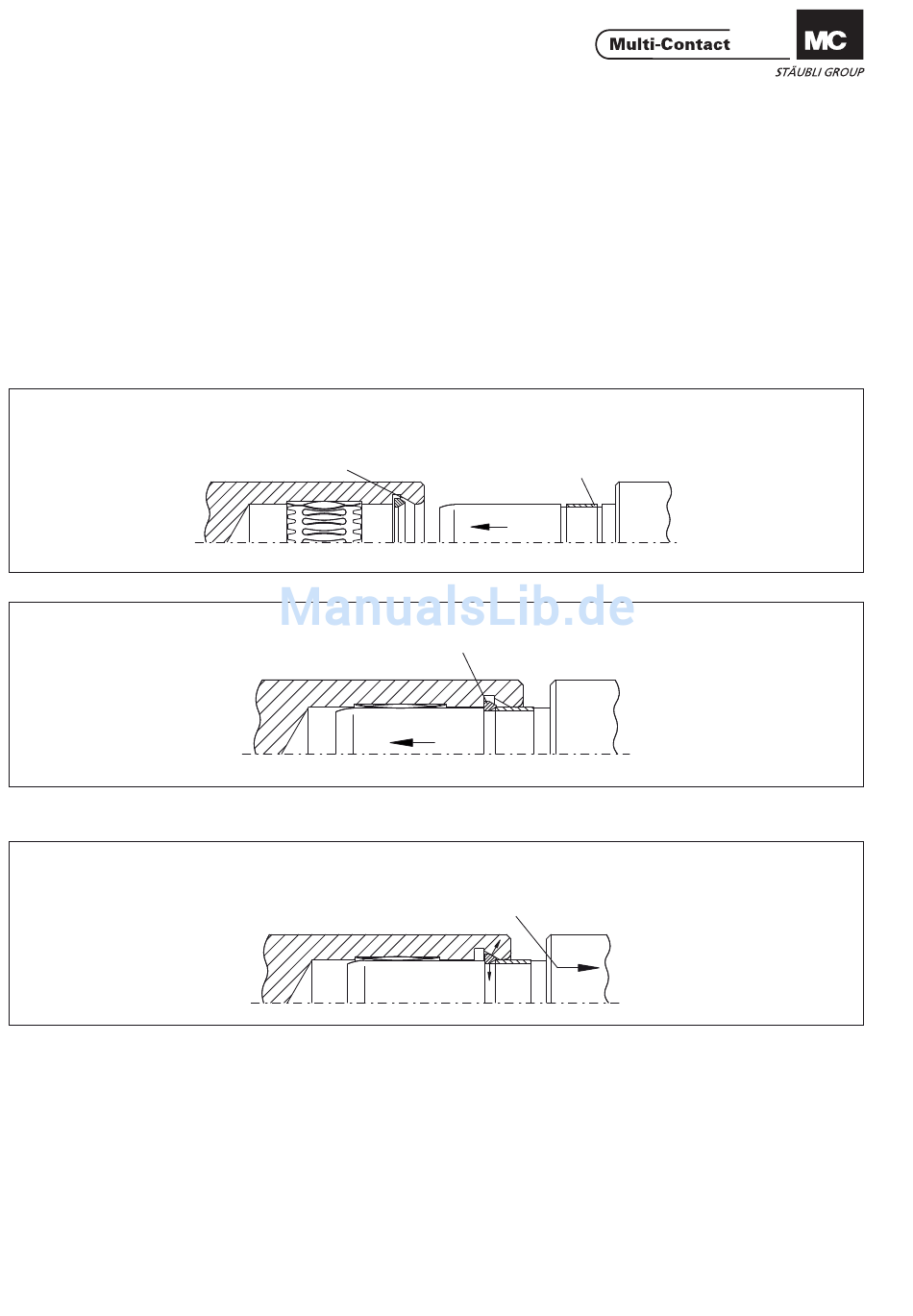

Steckverbindung arretieren
Arretierung
Locking ring
1. Stecker in die Buchse schieben...
Druckpunkt
Pressure point
2. ...und arretieren.
Zugbelastung
Tensile load
3. Zur Prüfung:
Verbindung auf Zug belasten !
www.multi-contact.com
MC Locking system
(AR-System)
The MC Locking system (AR) operates
on the "push-pull" principle. It is sel-
fl ocking when connected. Disconnec-
tion is effected by an axially displace-
able coupling ring: fi rst push, then pull
to disconnect.
Locking the plug connection
Schiebering
Sliding ring
1. Insert plug into socket...
2. ...and lock.
3. To control:
Apply tensile load !
