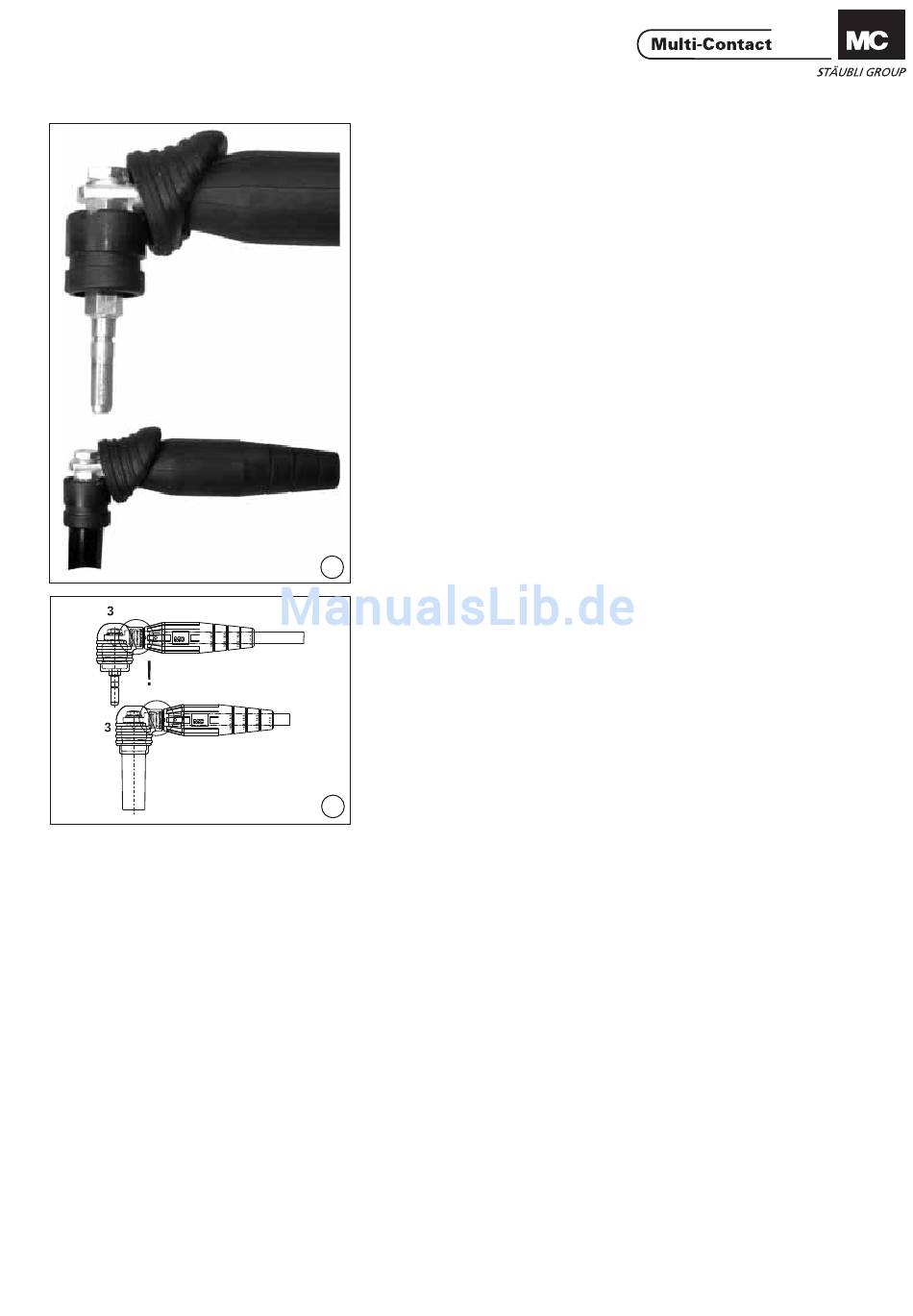

(ill. 12)
Kabelschuh und Scheibe (S) an Ge-
windeanschluss der Buchse bzw. des
Steckers mit Mutter (M) befestigen,
mit Mutter (K) kontern. Anzugsdreh-
moment: 3Nm.
12
(ill. 13)
Winkeltülle (3) in die Endposition
schieben bis sie auf der Buchse bzw.
dem Stecker einrastet. Vollständige
Einrastung optisch kontrollieren!
13
www.multi-contact.com
(ill. 12)
Assemble cable lug and washer (S)
on threaded connector of socket or
plug with nut (M), secure with nut (K).
Tightening torque : 3Nm
(ill. 13)
Push the angled sleeve (3) in the end
position until it engages on the plug
or socket. Visually check the snap-in
parts for correct assembly.
5 / 8
