Advanced Contact Technology
4 / 8

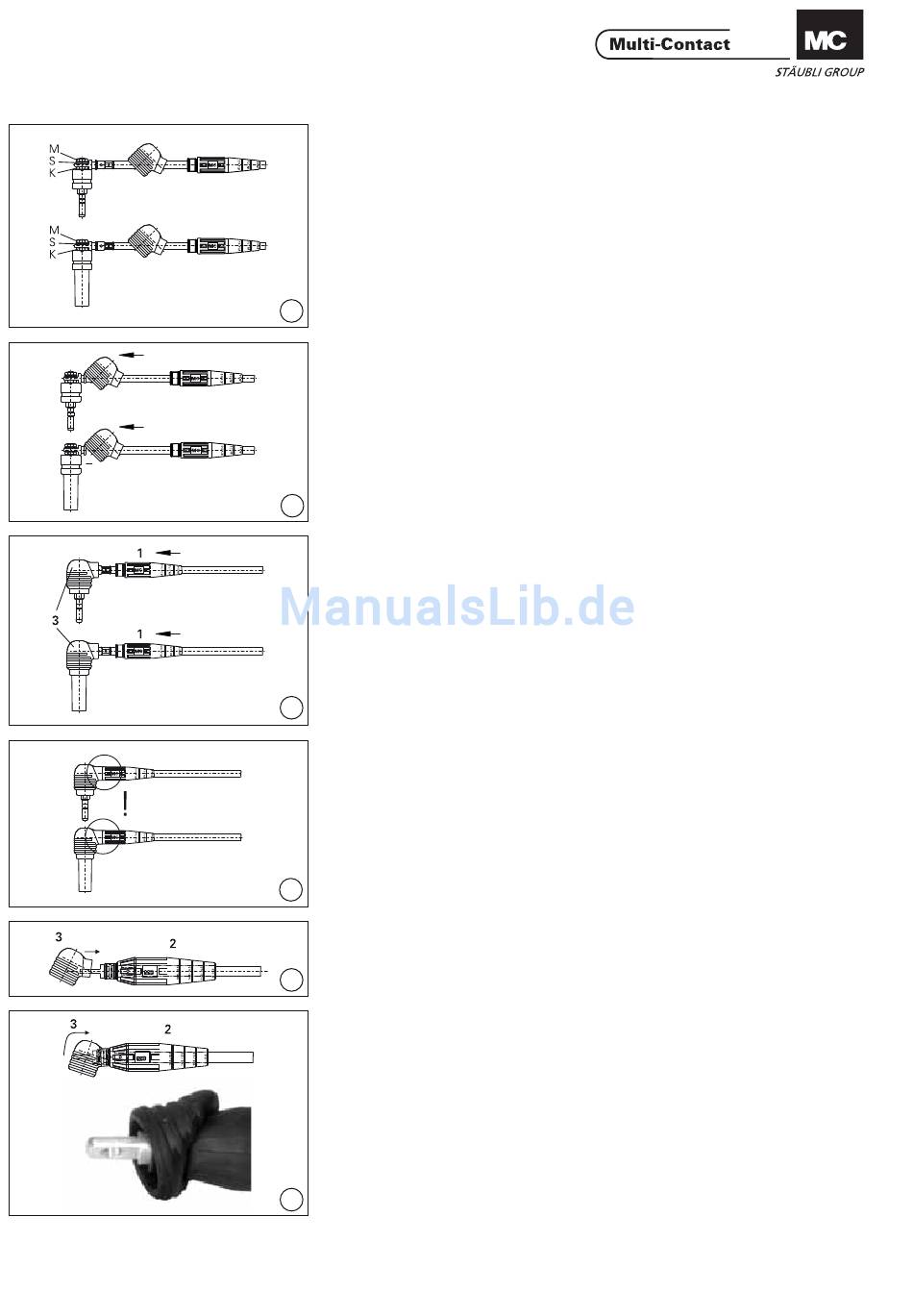

Kabelschuhmontage
Für Leiter mit Aussen-Ø bis
10.5mm
(ill. 6)
Kabelschuh und Scheibe (S) an Ge-
windeanschluss der Buchse bzw. des
Steckers mit Mutter (M) befestigen,
mit Mutter (K) kontern. Anzugsdreh-
moment: 3Nm.
6
Endmontage
(ill. 7)
Winkeltülle (3) in die Endposition
schieben, bis zum Einrasten.
7
(ill. 8)
Tülle (1) in die Endposition schieben,
bis zum Einrasten.
8
(ill. 9)
Vollständige Einrastung optisch kont-
rollieren!
Für Leiter mit Aussen-Ø über
9
10,5mm
(ill. 10)
Leiter mit angecrimpter Hülse von
hinten in die Tülle (2) schieben bis zum
10
Einrasten. Position kontrollieren.
(ill. 11)
Winkeltülle (3) in die Endposition
schieben bis zum Einrasten auf der
Tülle (2). Winkeltülle (3) zurückbiegen.
11
www.multi-contact.com
Assembly of the cable lug
For cable with outer-Ø up to
10.5mm
(ill. 6)
Assemble cable lug and washer (S)
on threaded connector of socket or
plug with nut (M), secure with nut (K).
Tightening torque: 3Nm.
Plug assembly
(ill. 7)
Push the angled sleeve (3) in the end
position until it engages.
(ill. 8)
Push the sleeve (1) in the end position
until it engages.
(ill. 9)
Visually check the snap-in parts for
correct assembly
For cable with outer-Ø over
10,5mm
(ill. 10)
Push the crimped conductor from the
back in the sleeve (2) until it engages.
(ill. 11)
Push the angled sleeve (3) in the end
position until it engages on the sleeve
(3). Bend back the angled sleeve.
