MONTAGEANLEITUNG
CLASSIC TRAGROHRMARKISE
7.

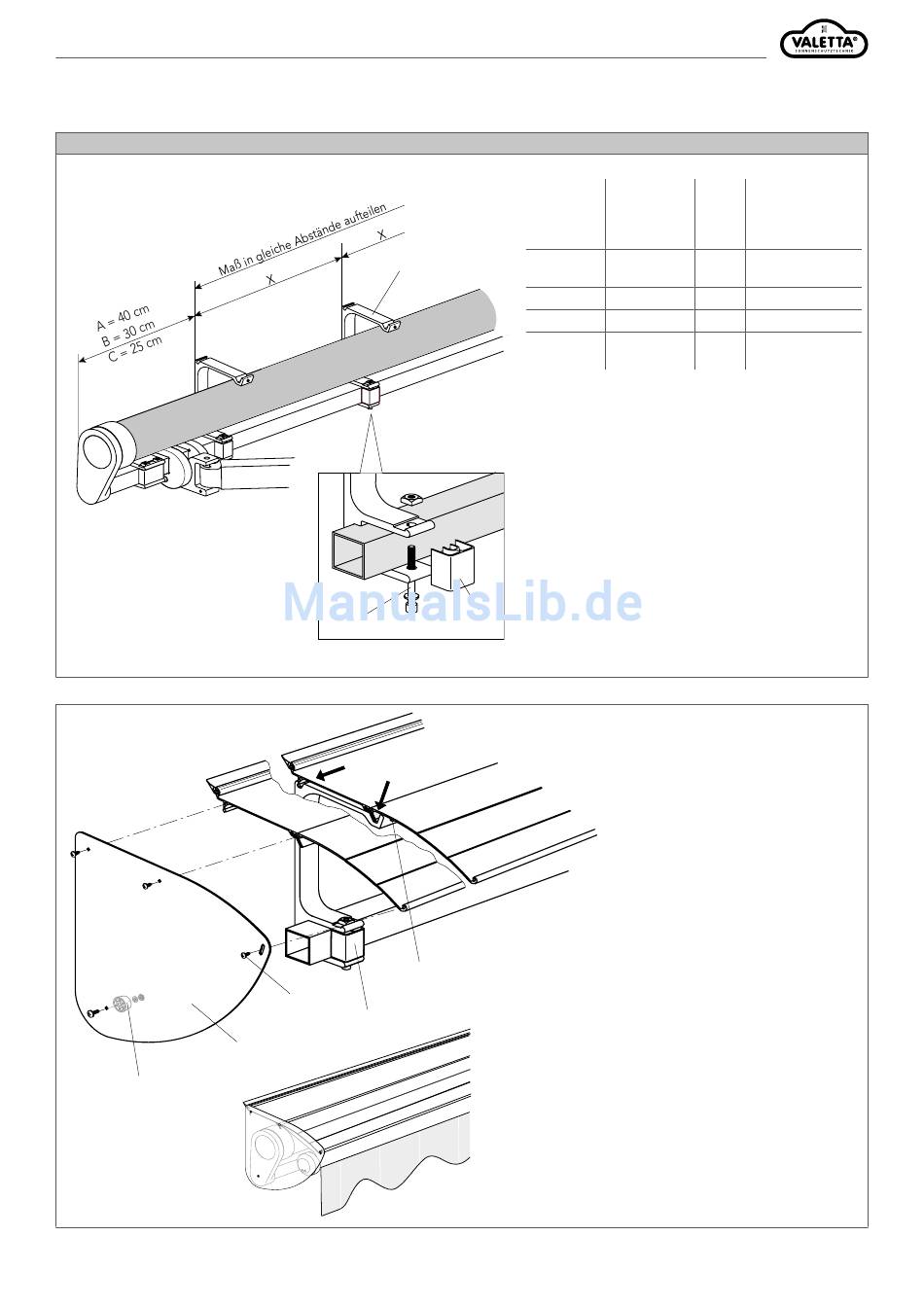

MONTAGE REGENSCHUTZDACH
38
34
35
B
A
40
34
39
Technische Änderungen vorbehalten.
Markisen-
breite (cm)
200 - 250
251 - 450
451 - 500
451 - 500
501 - 600
601 - 650
Träger für Regendach (34) von hinten über das Trag-
rohr schieben und mit Zylinderschrauben M8x65, U-
Scheibe ø8,4 und 4-kt Mutter M8 (35) verschrauben.
Anschliessend Konsolenblende schmal (36) aufclipsen.
Abstandsmasse A, B + C bitte Tabelle entnehmen.
36
37
Regendach zuerst in die vordere Nut "A", dann
in die hintere Nut "B" des Trägers für Regen-
dach (34) stecken. Mit Gewindestift M6x16 (37)
fixieren.
Puffer (38) mit 6-kt Mutter M4, U-Scheibe ø4,3
und Linsenschraube M4x10 am Seitenteil (39)
unten befestigen.
Anschließend Seitenteil mit 3x Linsen-Blech-
schrauben 3,9x9,5 (40) auf Regendach schrauben.
Seite 12
Rev. 1/2018_
06.2018
Ausladung
Anzahl
Aussenkante links
(cm)
Träger
oder rechts
bis Mitte Träger
2
A = 40
4
B = 30
150/200/250
4
B = 30
300/350
4
C = 25
6
B = 30
6
A = 40
(cm)
