[2 Abzweig-Typ]
UNIT A
(Gasrohr)
UNIT A
(Flüssigkeitsrohr)

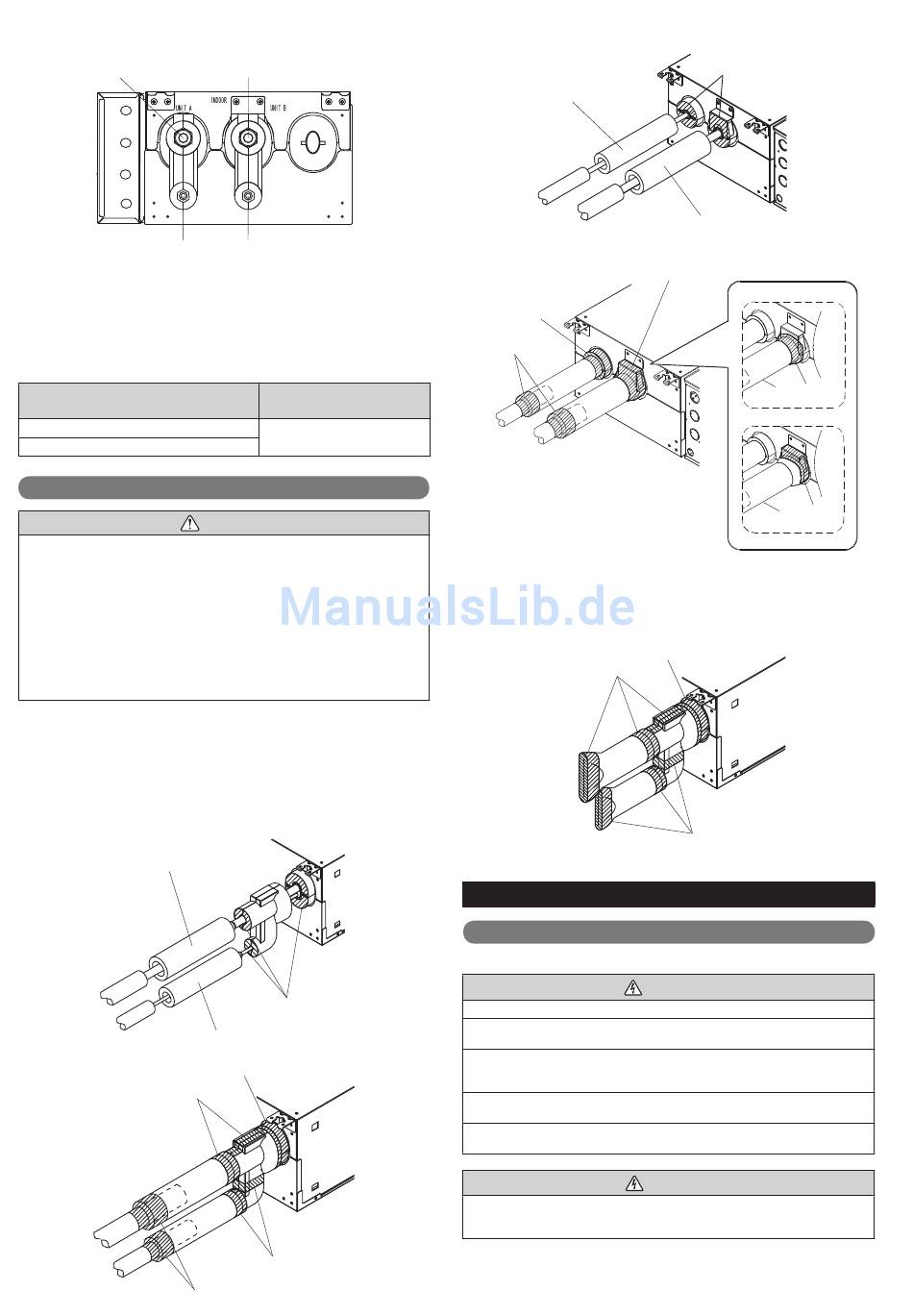

5.3.4. Adapter-Installation
•
Befestigen Sie die Adapter (Zubehör) an die Gasrohröffnungen der Abzweigdose
(Seite der Inneneinheit) gemäß der anzuschließenden Rohrleitungsgröße.
•
Tragen Sie das Kühlmittel-Kompressorenöl (oder etwas gleichwertiges), welches für
die Außeneinheit verwendet wird, auf den Verbindungsabschnitt des Adapters auf.
•
Ziehen Sie den Adapter mit einem Drehmomentschlüssel nach den
Anzugsmomentwerten in der unteren Tabelle fest.
Adapter
[mm]
Ø 12,7 ➝ Ø 9,52
Ø 12,7 ➝ Ø 15,88
5.4. Isolierung installieren
Installieren Sie die Wärmeisolierung um beide Gas- und Flüssigkeitsrohre.
Unangemessene Montage kann zu Wasserleckagen führen.
Verwenden Sie eine Wärmeisolierung mit einer Wärmeresistenz von über
120 °C (Nur Rückkreislaufmodell). Außerdem, wenn die im Installationsort der
Kühlmittelrohrleitung zu erwartende Luftfeuchtigkeit die 70 % überschreitet,
installieren Sie die Wärmeisolierung um die Kühlmittelrohrleitung. Wird eine
Luftfeuchtigkeit von 70-80 % erwartet, benutzen Sie eine 15 mm Wärmeisolierung
oder dicker und wenn die zu erwartende Luftfeuchtigkeit die 80 % überschreitet, dann
benutzen Sie eine 20 mm Wärmeisolierung oder dicker.
Wenn die Wärmeisolierung nicht mit der angegeben Dicke benutzt wird, kann es zu
Kondenswasserbildung an der Oberfl äche der Isolierung kommen. Ferner sollten Sie
eine Wärmeisolierung (bei 20 °C) mit einer Wärmeleitfähigkeit von 0,045 W/(m*K)
oder weniger verwenden.
5.4.1. Rohrleitungsisolierung
(1) Installieren Sie die Kupplungs-Wärmeisolierung (groß und klein) und Isolierung
(lang und kurz) auf jedes Rohr, wie in den unteren Abbildungen dargestellt.
(2) Befestigen Sie die aneinanderstoßende Oberfl äche ohne Aussparung, um jede
Aussparung zwischen den Isolierungen zu beseitigen.
(3) Vermeiden Sie während der Rohrleitungsisolierungsarbeit mit einem Klebestreifen,
dass Luft in die Isolierung (Eigenbesorgung) eindringt.
(A) Seite der Inneneinheit
Kupplungs-Wärmeisolierung (groß)
Kupplungs-Wärmeisolierung (klein)
Klebestreifen (Eigenbesorgung)
Klebestreifen (Eigenbesorgung)
De-9
UNIT B
(Gasrohr)
UNIT B
(Flüssigkeitsrohr)
Anzugsmoment
[N·m (Kgf·cm)]
49 bis 61 (490 bis 610)
ACHTUNG
Aneinanderstoßende Oberfl ächen
Isolierung (lang)
Klebestreifen (Eigenbesorgung)
(B) Seite der Außeneinheit
Kupplungs-Wärmeisolierung (klein)
Isolierung (kurz)
Klebestreifen
(Eigenbesorgung)
5.4.2. Nicht angeschlossene Rohrleitungen
(1) Installieren Sie die Kupplungs-Wärmeisolierung (groß und klein) und Isolierung
(lang) auf jedes Rohr, wie in der rechten Abbildung dargestellt.
(2) Bringen Sie einen Klebestreifen (Eigenbesorgung) an, um das Eindringen der Luft
in die Isolierung zu vermeiden.
Klebestreifen (Eigenbesorgung)
6. ELEKTRISCHE VERKABELUNG
6.1. Sicherheitsmaßnahmen für elektrische Verkabelung
Strom
Die Nennspannung dieses Produkts ist 230 V ~ 50 Hz.
Vor dem Einschalten bestätigen, dass die Spannung innerhalb des Bereiches 198 V
bis 264 V liegt.
Benutzen Sie einen speziellen Leistungsschutzschalter, der sich der Kapazität der
Gesamtleistung von Abzweigdosen und Inneneinheit anpasst. (Installieren Sie in
Übereinstimmung mit dem Standard.)
Vergewissern Sie sich, dass ein FI-Schutzschalter installiert wird.
Ansonsten kann es zu Stromschlag oder Feuer führen.
Führen Sie Verkabelungsarbeiten gemäß den Standards durch, so dass die
Klimaanlage sicher bedient werden kann.
Die Leistung der Stromquelle muss den Gesamtstrom der Klimaanlage und
dem Strom anderer elektrischer Geräte betragen. Falls die Strombelastbarkeit
unzureichend ist, wechseln Sie die Belastbarkeit.
Aneinanderstoßende Oberfl ächen
Kupplungs-Wärmeisolierung (groß)
Isolierung (kurz) x 2
(decken Sie mit 2
Isolierungsstücken ab)
[Erstes Stück]
Isolierung (kurz)
[Zweites Stück]
Isolierung (kurz)
Isolierung (lang)
Klebestreifen (Eigenbesorgung)
VORSICHT
ACHTUNG
