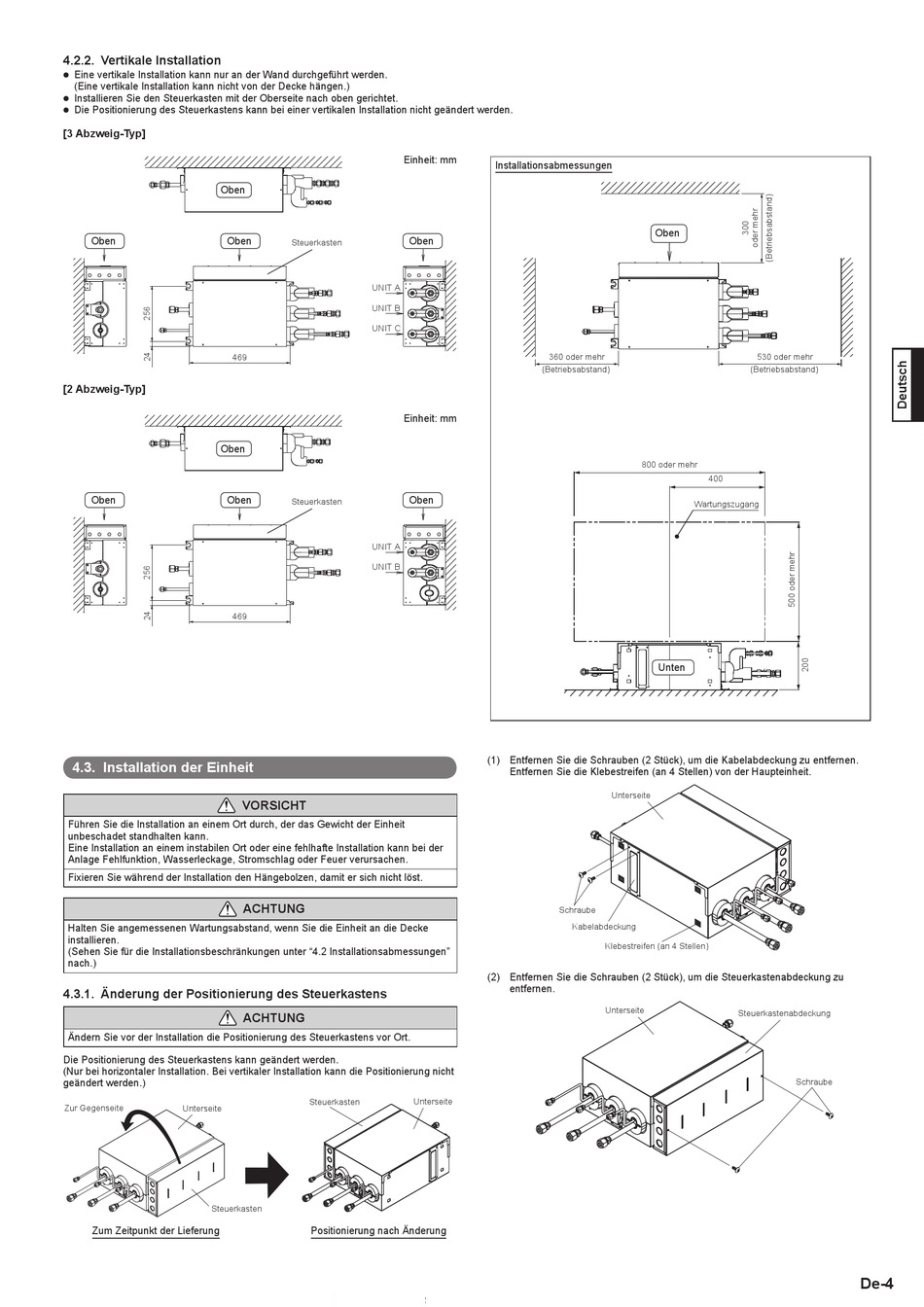

4.2.2. Vertikale Installation
÷
Eine vertikale Installation kann nur an der Wand durchgeführt werden.
(Eine vertikale Installation kann nicht von der Decke hängen.)
÷
Installieren Sie den Steuerkasten mit der Oberseite nach oben gerichtet.
÷
Die Positionierung des Steuerkastens kann bei einer vertikalen Installation nicht geändert werden.
[3 Abzweig-Typ]
Oben
Oben
Oben
469
[2 Abzweig-Typ]
Oben
Oben
Oben
469
4.3. Installation der Einheit
Führen Sie die Installation an einem Ort durch, der das Gewicht der Einheit
unbeschadet standhalten kann.
Eine Installation an einem instabilen Ort oder eine fehlhafte Installation kann bei der
Anlage Fehlfunktion, Wasserleckage, Stromschlag oder Feuer verursachen.
Fixieren Sie während der Installation den Hängebolzen, damit er sich nicht löst.
Halten Sie angemessenen Wartungsabstand, wenn Sie die Einheit an die Decke
installieren.
(Sehen Sie für die Installationsbeschränkungen unter "4.2 Installationsabmessungen"
nach.)
4.3.1. Änderung der Positionierung des Steuerkastens
Ändern Sie vor der Installation die Positionierung des Steuerkastens vor Ort.
Die Positionierung des Steuerkastens kann geändert werden.
(Nur bei horizontaler Installation. Bei vertikaler Installation kann die Positionierung nicht
geändert werden.)
Zur Gegenseite
Unterseite
Steuerkasten
Zum Zeitpunkt der Lieferung
Einheit: mm
Oben
Steuerkasten
UNIT A
UNIT B
UNIT C
Einheit: mm
Oben
Steuerkasten
UNIT A
UNIT B
VORSICHT
ACHTUNG
ACHTUNG
Steuerkasten
Unterseite
Positionierung nach Änderung
Installationsabmessungen
Oben
360 oder mehr
(Betriebsabstand)
800 oder mehr
Unten
(1) Entfernen Sie die Schrauben (2 Stück), um die Kabelabdeckung zu entfernen.
Entfernen Sie die Klebestreifen (an 4 Stellen) von der Haupteinheit.
Unterseite
Schraube
Kabelabdeckung
Klebestreifen (an 4 Stellen)
(2) Entfernen Sie die Schrauben (2 Stück), um die Steuerkastenabdeckung zu
entfernen.
Unterseite
530 oder mehr
(Betriebsabstand)
400
Wartungszugang
Steuerkastenabdeckung
Schraube
